LC/PCおよびLC/APCファイバーコネクタ:シングルモード


  • Snap-In Connectors
  • Ø126 µm Central Bore
  • Non-Pre-Angled, Spring-Loaded, Ceramic Ferrules
  • Maximum Concentricity of 1 µm

30126L9

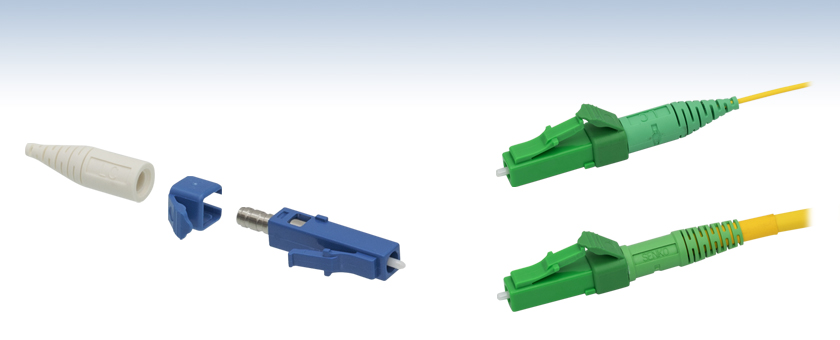

Exploded View of LC/PC Connector for Ø900 µm Tubing

Plug-Frame
Assembly

Simplex
Collar

Boot for
Ø900 µm Tubing

30126LA9

LC/APC Connector Assembled
with Ø900 μm Tubing (Not Included)

30126LA3

LC/APC Connector Assembled
with Ø3 mm Tubing (Not Included)

Related Items


Please Wait
Fiber Connector Selection Guide
Single ModeMultimode
FC/PC
FC/APC
ST/PC
LC/PC and LC/APC
E-2000/PC		FC/PC (SS Ferrule)
FC/PC (Ceramic Ferrule)
FC/APC
SMA905
ST/PC
Bare Ferrules
Bare Fiber Terminator

特長

  • LC®/PCまたはLC®/APCコネクタ
    • LC/APC先端は角度付き加工はされていません。
  • SC/PCコネクタよりも小さいフェルールと筐体サイズ
  • バネ式、Ø1.25 mm、セラミック製フェルール
  • Ø900 µmまたはØ3 mm(緑色ブーツのみ)チューブに対応した応力緩和ブーツとコネクターキャップが付属

LC®*/PCコネクタ(Lucent Connector(ルーセントコネクタ) / Physical Contact)およびLC/APC (Lucent Connector / Angled Physical Contact)は、より小さく使いやすい光ファイバーコネクタへのニーズを満たすために開発されました。これらのコネクタは、SC/PCコネクタに比べ、パネル上で必要となるスペースを50％節減します。

LC/APCコネクタは、角度付きの加工はされておりませんので、LC/APCコネクタとしてご使用になる場合は、お客様ご自身でフェルールを8°に研磨する必要があります。識別しやすいよう、LC/PCコネクタには青色のブーツ、LC/APCコネクタには緑色のブーツが使用されています。これらのコネクタには、Ø1.25 mmのバネ付きセラミックフルールが付いており、Ø900 µmまたはØ3 mm(緑色ブーツのみ)チューブに対応した応力緩和ブーツとコネクターキャップが付属しています。 当社では、LC/PC用セラミックフェルールと融着用ファイバ付きのLC/PCコネクタもご用意しています。

ファイバ、コネクタ、補強チューブを個別に購入して自作することもできますが、当社ではこちらのページのコネクタを取り付けたカスタムパッチケーブルもご提供しております。詳細については、カスタムファイバーパッチケーブルのページをご参照ください。

*LC®はLucent Technology社の登録商標です。


Posted Comments:
Yosuke Takeuchi  (posted 2021-06-02 17:39:29.9)
Let me question that how much attenuation loss should be considered for this LC/PC Connector 30126L9. If there's any applicable ITU recommendation, kindly share with me.
cdolbashian  (posted 2021-06-22 04:49:44.0)
Thank you for reaching out to us at Thorlabs, attenuation and losses come from a variety of sources when working within an optical fiber system. We have some of the typical loss-specs listed on the product page. Others tend to be application-dependent. I have reached out to you directly with more information regarding your specific application.

LC/PCおよびLC/APCファイバーコネクタ：シングルモード

Item #StyleIncluded BootBoreConcentricityInsertion LossaReturn LossaOperating TemperatureFerruleCrimp Tool
30126L9LC/PCØ900 µmØ126 +1/-0 µm1 µm0.10 dB55 dB-40 to 75 °CØ1.25 mm, Ceramic,
Spring Loaded		Not Requiredb
30126LA9LC/APCc0.15 dBd≥50 dB
30126LA3Ø3 mmCT042
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
30126L9 Support Documentation
30126L9LC®/PCコネクタ、シングルモード、セラミックフェルール、 Ø126 µmファイバ、Ø900 µmブーツ
￥1,247
7-10 Days
30126LA9 Support Documentation
30126LA9NEW!Customer Inspired! LC®/APCコネクタ、シングルモード、セラミックフェルール、 Ø126 µmファイバ、Ø900 µmブーツ
￥1,393
7-10 Days
30126LA3 Support Documentation
30126LA3NEW!Customer Inspired! LC®/APCコネクタ、シングルモード、セラミックフェルール、 Ø126 µmファイバ、Ø3 mmブーツ
￥1,393
7-10 Days

ダストキャップ

ダストキャップCAPLは、Ø1.25 mmファイバーコネクターフェルールに適用できます。 ファイバの先端に汚れが付着すると、ファイバーコネクタに致命的な損傷が生じて、結合損失の増大や出力光における不要なモードが発生する可能性があります。 コネクタ付きファイバの損傷を防ぐには、ご使用前に毎回ファイバをクリーニングして、保管時にはファイバの先端を保護するために、ファイバーコネクタ用のキャップを使うことをお勧めします。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CAPL Support Documentation
CAPLプラスチック製白色ダストキャップ、Ø1.25 mmフェルール用、25個入り
￥1,175
Today
Additional シングルモード(SM)ファイバー用コネクター
  • シングルモードファイバ用FC/PCコネクタ

  • シングルモードファイバ用FC/APCコネクタ

  • シングルモードファイバ用ST/PCコネクタ

  • シングルモードファイバ用LC/PCコネクタ

  • シングルモードファイバ用
    E-2000/PCコネクタ

  • フェルールステンレス/セラミック
