• 損傷したファイバを迅速に修理
• FC/PC、FC/APC、LC/PCコネクタ
• 融着接続側のファイバ端はハサミによる切断面
• 波長範囲： 1260～1625 nm
• 60 mmのスプライス保護スリーブが付属

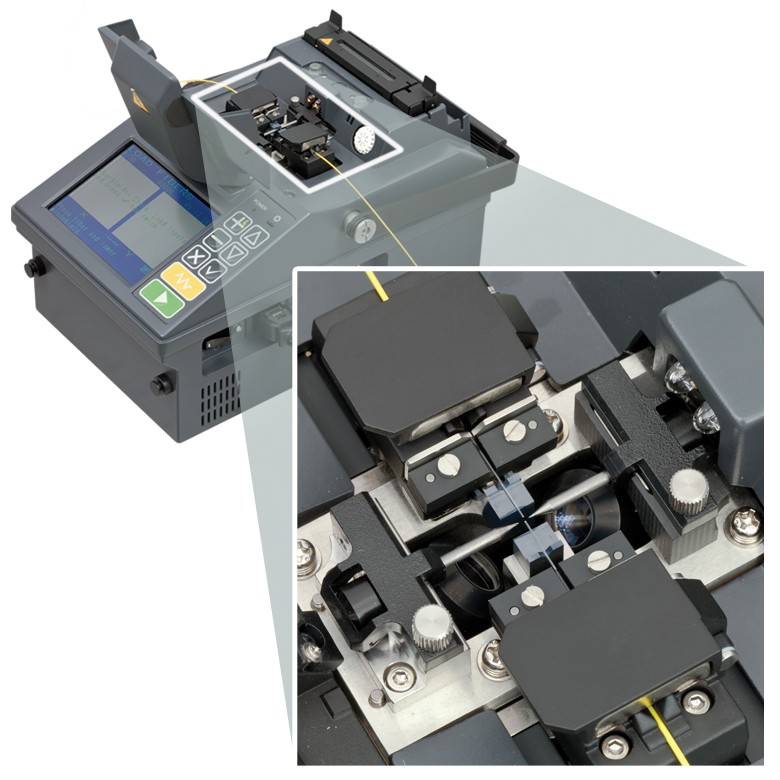

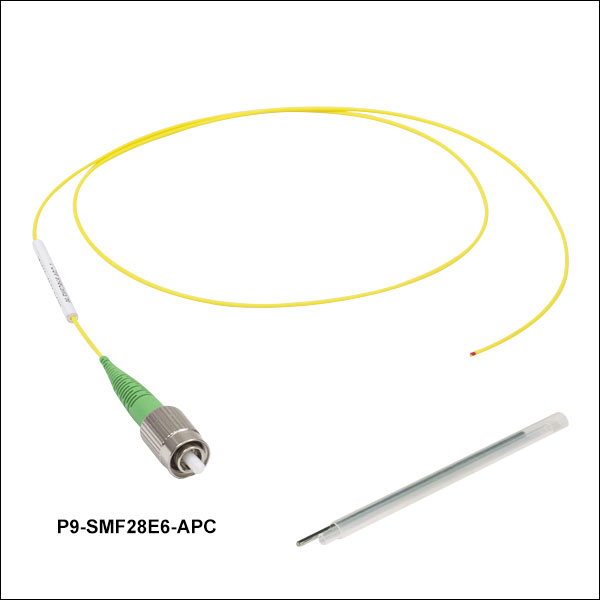

融着用コネクタ付きファイバでは、融着接続の下準備のために、ピグテールファイバの端面をあらかじめ研磨された状態でご提供することもできます。研磨またはエポキシは不要です。 融着接続では、まず融着側のジャケットを除去し、クリーブします。その後、損傷したファイバ端と融着接続します。 上に掲載されている「概要」タブの写真は、ファイバ融着接続器に設置した融着準備済みのファイバを示しています。 融着点を保護するための保護スリーブも付属しています。 融着用コネクタ付きファイバ6本と保護スリーブ6個をセットでご提供しております。 追加のスプライス保護スリーブをご注文いただくことも可能です(下記参照)。

Click to Enlarge

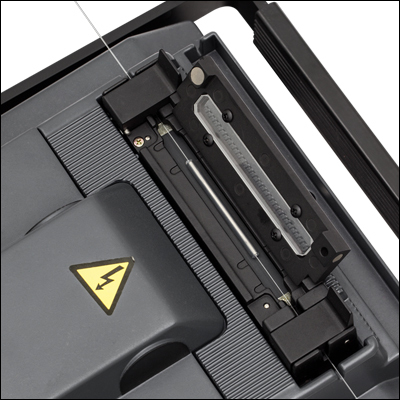

ファイバ融着接続器の中のスプライス保護スリーブ

Click to Enlarge

Click to Enlarge

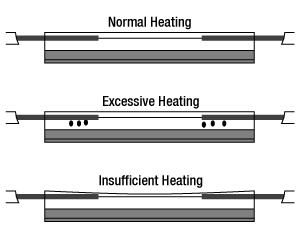

加熱状態のスプライス保護スリーブへの影響

• 最大900 µmまでのファイバ外径に対応

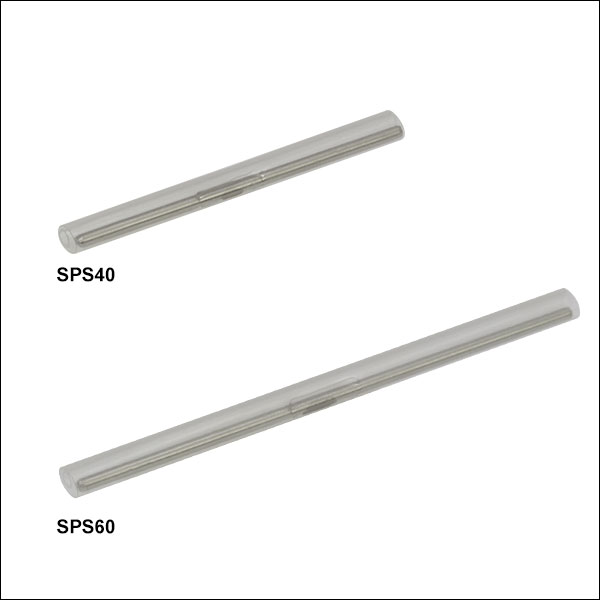

• 長さは40 mmまたは60 mmが選択可能
• 収縮後の寸法はØ3.2 mm
• 25個入りパックで販売

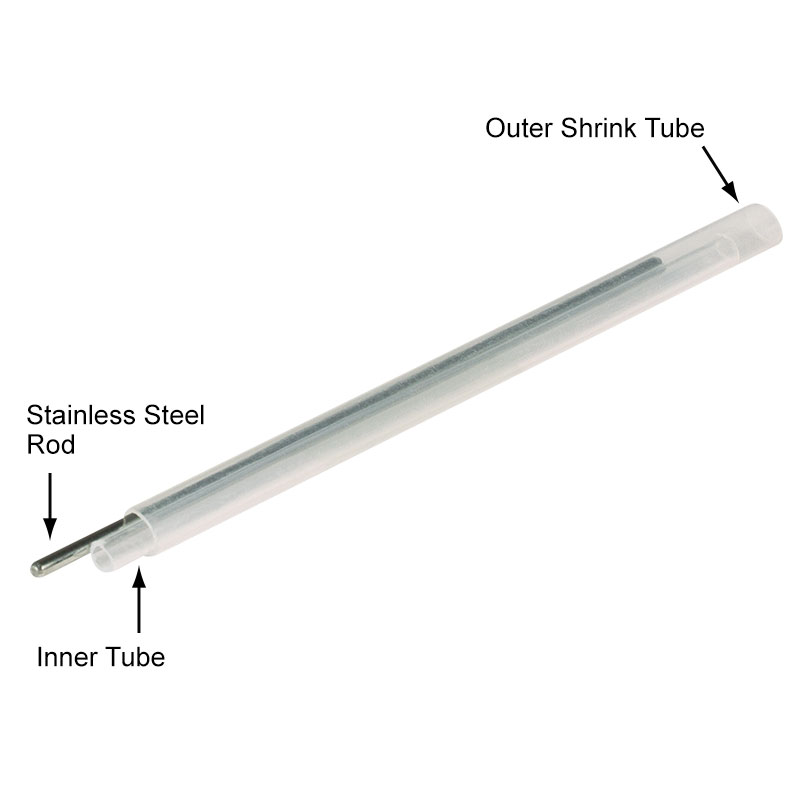

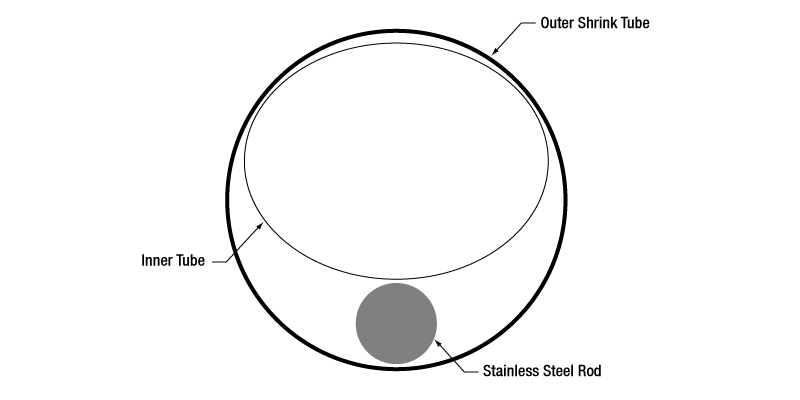

スプライス保護スリーブは、最大900 µmまでの外径のファイバ融着点を保護する設計です。 これらの融着型のスプライス保護スリーブは、融着点を高い信頼性で確実に保護する経済的な方法です。 外側の収縮チューブは、ファイバを差し込んだチューブだけではなく、強化部材として融着点を固定するスチール製ロッドも保持します。 このような設計であるため、元々あったファイバ被覆の代わりとして機能することに加えて、融着点でのしなりや曲げを防止し、優れた剛性を実現します。

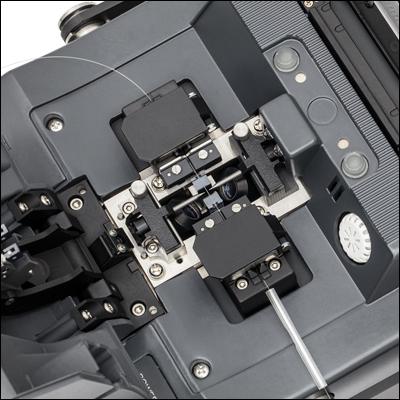

ご使用にあたっては、まずファイバをスリーブ内部のファイバーチューブに通します。 融着点がちょうど真ん中に来るようにスリーブを位置決めします。 スリーブを加熱し、外側の収縮チューブをØ3.2 mmまで縮めます。 精密にフィットし、スプライス保護スリーブとしての役割を果たすには適切に加熱されなければなりません。 左図では、スリーブの適切な加熱と不適切な加熱を説明しています。 1番上が正常な加熱状態で、収縮チューブが融着点の全長にわたって均一に縮んでおり、恒久的にしっかりと融着点を保護します。 中央は加熱しすぎた例で、チューブ内部でファイバが損傷あるいは溶融していることがわかります。 1番下の例は加熱不足で、収縮チューブの縮み方が融着点全体で均一でなくなっているため、融着点の周囲に緩みなどが生じており、保護状態が不十分です。 ファイバ融着接続器を使用することで、スリーブを適切に加熱できます(適切に加熱するためのファイバ融着接続器の正しい設定については取扱い説明書をご参照ください)。 右の図はファイバ融着接続器中でスプライス保護スリーブが正しく加熱されている様子です(詳しくは「スプライススリーブガイド」タブをご参照ください)。

スプライス保護スリーブの外側のチューブは透明なため、光ファイバの色が目視確認できます。 標準品のスリーブの長さは40 mmまたは60 mmからお選びいただけます。 このスリーブには、融着点を保持するためにスチール製のロッドが入っているので、切断して使うことはできません。 カスタム仕様の長さでご提供することはできますので、当社までご相談ください。
