補強用チューブ、スリーブ、コネクターキャップ


FTS61A

Stainless Steel Sleeve
for Ø6.1 mm Tubing

CAPF

Cap for Ø2.5 mm Ferrules,
Pack of 25

FT05SS

Ø5.0 mm Stainless Steel Tubing

FT061PS

Ø6.1 mm Stainless Steel Tubing,
Best Choice for Light-Sensitive Setups

CAPSM

Metal Threaded Cap
for SMA Connectors,
Pack of 4

  • Tubing Protects Fiber and Provides Easy Identification
  • Sleeves Join Stainless Steel Tubing to Connectors
  • Fiber Connector Caps Protect Polished Faces of Fiber

FT023SS

Ø2.3 mm Stainless Steel Tubing

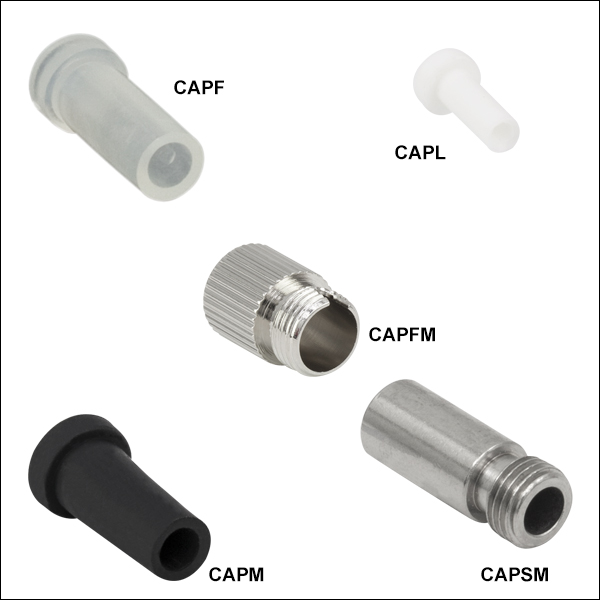

CAPX1

FC Plastic Connector Cap

CAPF1

FC Metal Connector Cap

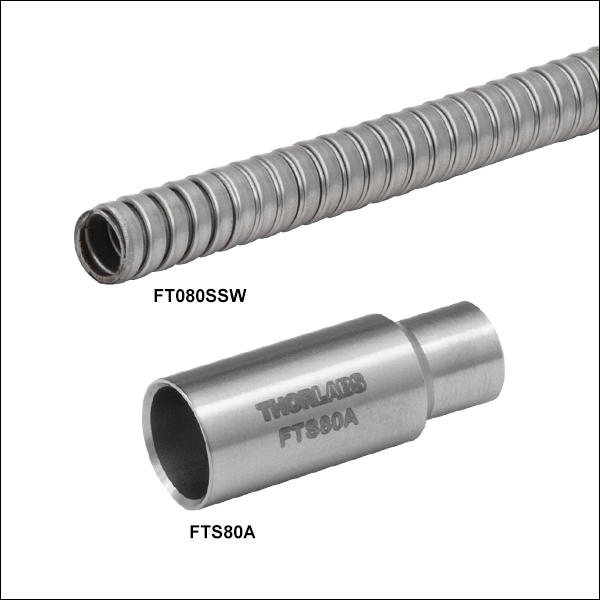

FT080SSW

Ø8.0 mm Stainless Steel Tubing

Related Items


Please Wait
Furcation Tubing Selection Guide
Item #Inner DiameterOuter DiameterColor
FT900Y≥400 µm900 µmYellow
FT900Ka≥400 µm900 µmYellow, Blue, or Black
FT020a≥1.0 mm2.0 mmOrange, Yellow, or Black
FT023SS1.2 mm2.3 mmSilver
(Stainless Steel)
FT030DFa≥1.0 mm3.0 mmBlue, Green, or Red
(Polyvinylidene Fluoride)
FT030a≥1.0 mm3.0 mmOrange, Yellow,
Blue, or Black
FT038a≥1.8 mm3.8 mmRed or Black
FT05SS3.5 mm5.0 mmSilver
(Stainless Steel)
FT061PS3.5 mm6.1 mmBlack
(Coated Stainless Steel)
FT080SSW6.0 mm8.0 mmSilver
(Stainless Steel)
  • 型番の頭で、末尾はチューブの色です。

特長

  • 光ファイバーケーブルの保護
  • ファイバのタイプが識別できる色付き被覆ジャケット(右表参照)
  • 光に敏感な用途には黒色の補強用チューブ
  • 高い保護性のステンレススチール製
  • ファイバーコネクタにステンレススチール製チューブをしっかり接合するスリーブ
  • ポリイミドファイバとの使用に適した高温/真空対応ステンレススチール製スリーブ
  • 研磨済みのファイバ先端部を保護するコネクターキャップ

補強用チューブ
補強用チューブは一般にジャケットとも呼ばれ、傷つきやすい光ファイバを保護します。チューブの色はパッチケーブルのファイバの種類を表わし、黄色は工業規格でシングルモードと規定され、オレンジ色はマルチモード、そして青色は通常偏波保持(PM)ファイバであることを表します。黒色のチューブはファイバ全体から可視光が侵入するのを防ぎます。補強用チューブFT030DFシリーズは、外側がポリフッ化ビニリデン(PVDF)の被覆付きで、当社のフッ化物ファイバなど繊細なファイバを保護することのできる高い剛性があります。 遮光性を高めるために、補強用チューブを内径が大きいステンレススチール製チューブの中に入れることも可能です。

補強用チューブを選ぶ際には、内径寸法に注意してください。チューブの内径寸法は、ファイバの外径寸法よりも大きくなければなりません。補強用チューブの色のカスタマイズも承ります。ジャケットの加工や特注の光ファイバーパッチケーブルについては当社へご相談ください。

ステンレス製補強用チューブおよびスリーブ
当社では、曲げ半径は大きくなりますが、剛性の高い数種類のステンレス製補強用チューブをご用意しています。通常、ファイバが収まるサイズであれば、チューブはできるだけ小径であることが好ましいのですが、曲げ半径の大きな大径のチューブを使用することでファイバを保護するという利点が得られます。また、ステンレス製スリーブは、標準の補強用チューブで使用最高250 °C、10-10 Torrまでの環境に耐えらるSUS304ステンレス製スリーブをご提供しています。こちらは当社の高温/真空対応SMA905マルチモードコネクタと補強チューブのないポリイミドコーティング付きファイバとの共用に適しています。

ファイバーコネクターキャップ
ファイバ先端の汚れは、コネクタに恒久的な損傷を与える場合があります。その結果、結合損失が増大する場合や、出力光に余計なモードが生じる場合があります。コネクタに接続されるファイバの損傷を防止するには、使用前に毎回先端部をクリーニングし、使用後にはコネクタ接続用ファイバの終端部を保護するためにコネクターキャップをご使用ください。当社ではØ1.25 mm、Ø2.5 mm、Ø3.2 mmコネクターフェルール用のキャップ、FCおよびSMAコネクタ用金属キャップ、FC、SMA、ST®*バルクヘッド&アダプタ用の金属キャップ、そしてFCバルクヘッド&アダプタ用のプラスチック製キャップもご用意しております。詳細は下記をご参照ください。

*ST®はLucent Technologies社の登録商標です。


Posted Comments:
user  (posted 2024-04-04 12:21:53.067)
Hi. How do we use the pull string most efficiently? We need to pull 16m of fiber, and normally we glue with loctite 10 sec fast curing isocyanat. That is not strong enough for this long. OD of fiber is standard 250µm. BR Magnus
cdolbashian  (posted 2024-04-26 08:59:19.0)
Thank you for reaching out to us with this inquiry. While we do not have step-by-step advice for pulling fiber through jackets, we do have some tips. I have emailed you directly to discuss your application, and to perhaps give you some advice on pulling this fiber.
Hans Olson  (posted 2023-12-19 14:26:59.627)
Hello, What is the preferred method for cutting the 5 mm stainless steel tubing, FT05SS, to length? Is there a tool that you can recommend? Thanks, Hans
ksosnowski  (posted 2023-12-20 02:09:23.0)
Hello Hans, thanks for reaching out to Thorlabs. Our team typically uses a Dremel tool or MicroLux Mini Miter to cut the stainless steel tubing. We would highly recommend using personal safety equipment including goggles if using hardware like this to process the tubing. I have reached out directly to discuss this application in further detail.
Joshua Zaugg  (posted 2023-01-04 09:26:50.93)
The smaller diameter section of the crimp sleeve does not crimp with the 0.128" setting on the CT042 crimp tool. I had to procure another crimp die with a 0.100" setting in order to actually crimp the sleeve onto a 2mm furcation tubing. I've made this aware to some people in customer service though they just stopped replying to my follow-up emails. I think perhaps changing the product description for the CT042 to reflect that customers will need to buy another specific die to use the 2mm crimp sleeves.
jgreschler  (posted 2023-01-17 09:57:59.0)
Thank you for reaching out to Thorlabs. We are aware of this concern and recommend using epoxy to fully secure the fiber when using 2mm tubing options. I have reached out to you directly to discuss this application.
Lev Leontyev  (posted 2021-07-05 07:02:40.053)
We would like to buy 20 meters FT023SS - Ø2.3 mm Stainless Steel Tubing with delivery to Novosibirsk, Russia.
YLohia  (posted 2021-07-07 02:59:10.0)
Hello, thank you for contacting Thorlabs. Orders for stock items can be placed on our website or with the Thorlabs Sales team (sales@thorlabs.com) / your local Thorlabs distributor.
Lev Leontyev  (posted 2021-07-05 07:01:24.543)
We would like to buy 20 meters FT023SS - Ø2.3 mm Stainless Steel Tubing with delivery to Novosibirsk, Russia.
YLohia  (posted 2021-07-07 02:59:11.0)
Hello, thank you for contacting Thorlabs. Orders for stock items can be placed on our website or with the Thorlabs Sales team (sales@thorlabs.com) / your local Thorlabs distributor.
mahesh BN  (posted 2021-03-19 03:56:07.693)
Hi, can you please confirm the FT900Y is having the RoHS3 compliane. if so, please share the RoHS3 cerificate. Thanks & Regards Mahesh BN
YLohia  (posted 2021-03-19 03:14:00.0)
Hello Mahesh, I have reached out to you directly with this document.
BRAHIM DAHMANI  (posted 2021-03-02 07:44:24.587)
can we get the ROHS certificate for this product ?? Thanks,
asundararaj  (posted 2021-03-03 10:30:49.0)
Thank you for contacting Thorlabs. We have reached out to you directly via email with this information.
Euan Dickson  (posted 2021-02-10 11:41:16.55)
Hi I am just enquiring about the above product and to see if I can be provided with more information. We currently use this sheathing for our range of optical sensor products. However I am just enquiring to see if you can tell me what material the actual sheathing is made of, and if this specific sheathing has a datasheet ? Many thanks, Euan Dickson.
YLohia  (posted 2021-02-10 04:12:16.0)
Hello, thank you for contacting Thorlabs. Are you referring to the FT900Y tubing or the black plastic sheath on the FT061PS? Assuming you're referring to the former (as selected on your form), please see this link for more information on the Hytrel 7246 material used in that tubing: https://www.materialdatacenter.com/ms/en/tradenames/Hytrel/DuPont+Engineering+Polymers/Hytrel%C2%AE+7246/1c9b70e9/800
Simon Ma  (posted 2021-02-04 13:14:10.86)
Dear sir or madam, My name is Simon and I'm looking for a PVC tubing. I checked FT030-BK but seems the inner diameter is not big enough for us. The larger dimension (>3mm) is stainless only. Do you have the PVC tubing (design features similar to FT030-BK) that has the inner diameter of >3mm? Thank you very much! Simon
YLohia  (posted 2021-02-04 04:06:27.0)
Hello Simon, thank you for contacting Thorlabs. Unfortunately, we don't have a PVC-based tubing option with ID > 3mm. The closest alternative is the FT061PS.
Andreas Seifahrt  (posted 2019-07-30 16:00:32.107)
FTS61B is listed as the correct sleeve for 30xxxxG3 type connectors. I think this is a typo in the table. The sleeve is much too large and in fact FTS50A is listed for the same connector. I tried and it fits much better. So I think FTS61A is the correct sleeve for 30xxxxG3.
tcampbell  (posted 2019-08-01 12:56:44.0)
Hello, thank you for contacting Thorlabs. You are correct, the 30xxxxG3 connectors should be used with FTSxxA sleeves. We have updated the tables accordingly.
a.anderson  (posted 2017-05-22 13:20:11.07)
Hi, Can you please confirm the tooling needed to connect this part to the FT061PS tubing? Thanks.
nbayconich  (posted 2017-06-05 02:32:32.0)
Thank you for contacting Thorlabs. The FT061PS tubing can be directly attached to the FTS61A mating sleeve using the F123 epoxy. Feed the connector/sleeve over the fiber, add a small amount of epoxy to the large inner diameter of the sleeve, then the furcation tubing. No crimping tools are needed to connect the FTS61A to the FT061PS tubing. A Techsupport representative will contact you directly.
a1a  (posted 2015-11-05 11:55:42.477)
Dear I would like to know what is the attenuation of FT030 optical fiber to 710nm. best Andres Aragoneses
besembeson  (posted 2015-11-05 01:28:57.0)
Response from Bweh at Thorlabs USA: The FT030 is a furcation tubing or jacket used to protect delicate optical fiber. The It doesn't introduce any attenuation to the optical mode that propagates in the core of the fiber. It seems you would like to know the attenuation of a particular fiber at 710nm. I will follow-up with you to know which fiber you are referring to.
marc-andre.lapointe  (posted 2013-11-01 14:44:42.367)
The product FT030 from our last order is much different from our previous one. The inner tube is softer and it's much harder to feed the fiber in it. The color of the inner tube is not as white (not the same material?). Overall regidity is also lower. We are only able to feed a few meters of fiber in it. Cannot order anymore since we are not sure of what we will get. Also, it would be useful to have a 25 pack of relief Boots and Crimp Sleeves for 3mm tubing like product 190066CP that already exist for 2mm tubing.
pbui  (posted 2013-11-14 04:02:21.0)
Response from Phong at Thorlabs: We are aware of the recent change to the characteristics of the inner tubing and are sorry to hear that you're experiencing some difficulty with it. Though this change has not impacted our usual production of patch cables, we will contact you directly to address your concerns regarding the inner tubing's rigidity.
tilman.schmoll  (posted 2013-04-12 12:42:36.763)
It would be nice, if you would also be offering splice sleeves. Another product, which would be nice would be a plastic or metal box, with FC bulkhead connectors at one side. Similar to your interferometer housings but without the detectors and the interferometer inside.
tcohen  (posted 2013-04-24 21:28:00.0)
Response from Tim at Thorlabs: Thank you very much for your feedback! We will incorporate both of these suggestions into our catalog and I will contact you to keep you updated.
klee  (posted 2009-10-29 17:48:40.0)
A response from Ken at Thorlabs to qiangqiang.tai: FT030 is just the item number for the tubing and 973-579-7227 is actually our phone number in USA. There should be a white label on the cable with the item number of the cable itself on it. Please find out what that number is so we can determine which fiber you have.
qiangqiang.tai  (posted 2009-10-29 10:42:02.0)
Dear Ms. or Mr. This is Philips Research Eindhoven. I am writing this letter for more information about your product FT030. The sery number of the fiber we are using is 973-579-7227 FT030. 1, Is this a single mode fiber which can maintain the states of polarization? 2, How many states of polarization would there be under the laser source of wavelength 780nm, linear polarized light? 3, What will be the alternative fiber for the purpose of getting linear polarized light regarding to the laser source we are using? 4, What would be the delievery time? Best regards, Qiangqiang Tai
Back to Top

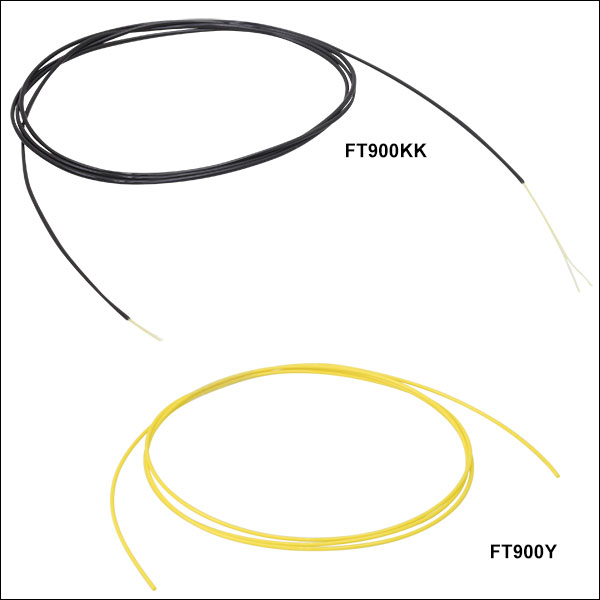

Ø900 µm補強用チューブ

Item #Inner
Diameter
Outer
Diameter
Kevlar®
Threads
ColorMaterialOperating
Temperature
FT900Y≥400 µm900 µmNot IncludedYellowHytrel®
(UL 94 HB)
-40 to 70 °C
FT900KY425 µmIncludedYellow
FT900KBBlue
FT900KKBlack

外径Ø900 µm、Hytrel®チューブは豊富な種類で取り揃えております。この補強用チューブは、一般にシングルモードファイバの被覆として使用されるもので、多くのマルチモードファイバに対しては内径が小さ過ぎて使用できない可能性があります。FT900KY、FT900KB、FT900KKにはファイバを通す際のガイド用にケブラー®の糸が付いていますが、FT900Yの内部は空洞になっています。どちらのチューブも装着後、調整可能な光ファイバーバッファ&ジャケットストリッパAFS900で除去することができます。

Ø900 µm補強用チューブを使用する際、コネクタ端のカバーとしてお使いいただけるストレインリリーフブーツ190044P、190044Bもご用意しています。

Hytrel®はDuPont Polymers社、Kevlar®はDuPont Safety & Construction社の登録商標です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FT900Y Support Documentation
FT900YØ900 µm Hytrel補強用チューブ、黄色
¥171
Per Meter
Volume Pricing
3 weeks
FT900KY Support Documentation
FT900KYØ900 µm Hytrel補強用チューブ、黄色、ケブラ―糸付き
¥245
Per Meter
Volume Pricing
3 weeks
FT900KB Support Documentation
FT900KBØ900 µm Hytrel補強用チューブ、青色、ケブラ―糸付き
¥245
Per Meter
Volume Pricing
3 weeks
FT900KK Support Documentation
FT900KKØ900 µm Hytrel補強用チューブ、黒色、ケブラ―糸付き
¥245
Per Meter
Volume Pricing
3 weeks
190044P Support Documentation

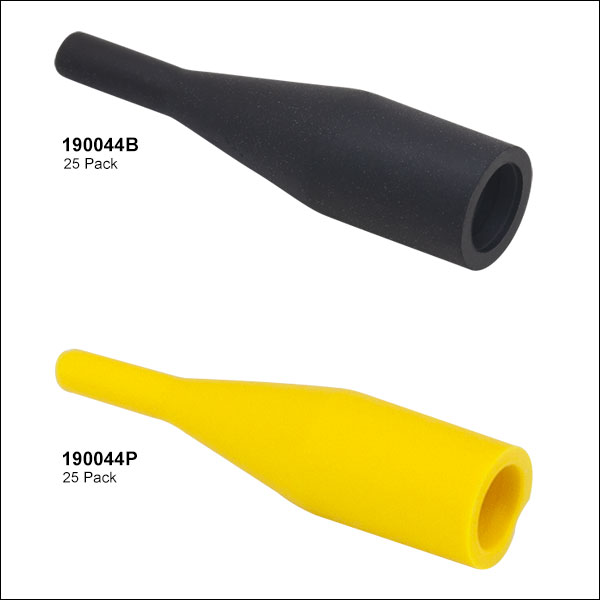

190044PØ900 µmチューブ用ストレインリリーフブーツ、黄色、1パック25個入
¥1,758
Today
190044B Support Documentation
190044BØ900 µmチューブ用ストレインリリーフブーツ、黒色、1パック25個入
¥1,758
3 weeks
Back to Top

Ø2 mm補強用チューブ

Item #Inner
Diameter
Outer
Diameter
ColorOperating
Temperature
FT020900 µm2.0 mmOrange-40 to 70 °C
FT020-YYellow
FT020-BKBlack

Click to Enlarge

黒色ストレインリリーフブーツ

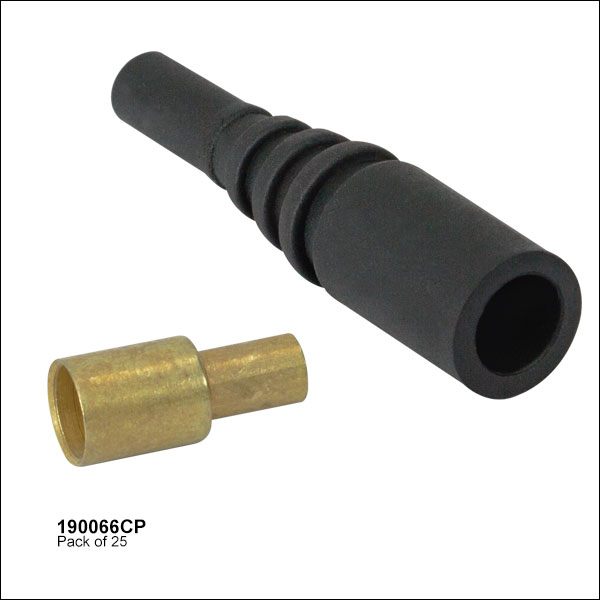

と圧着スリーブ

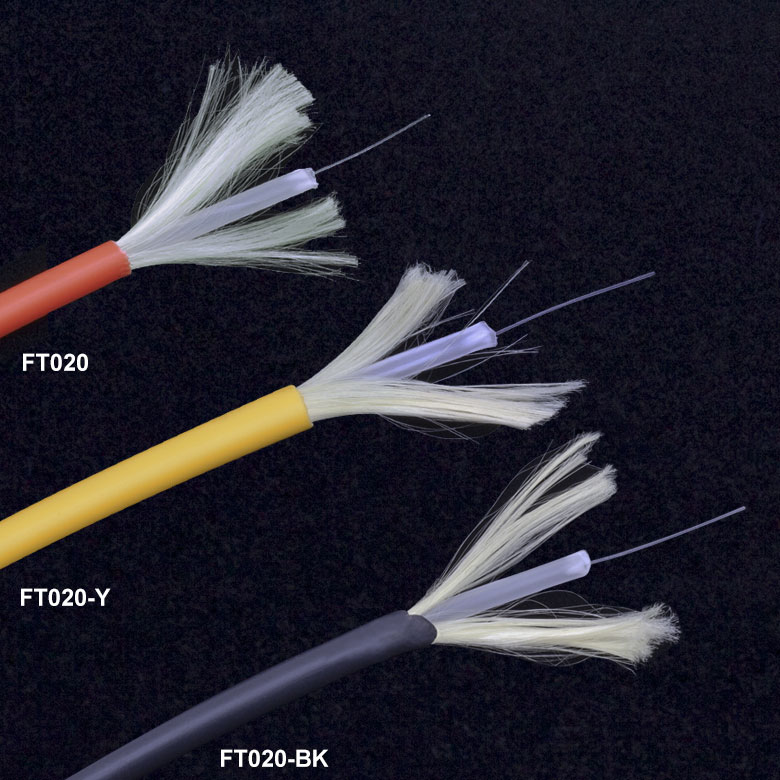

Components of Furcation Tubing
Click to Enlarge

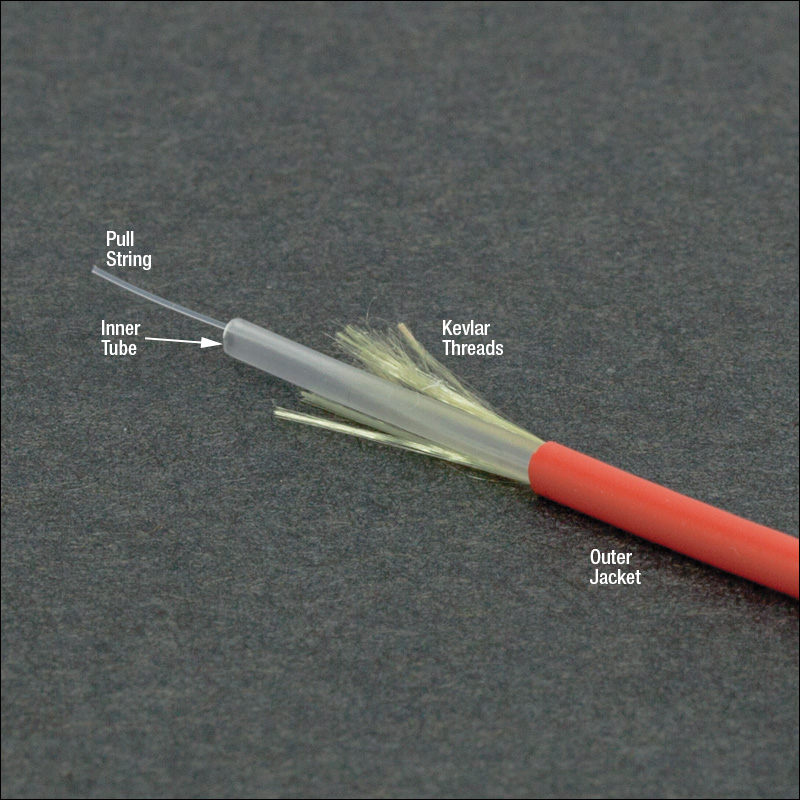

補強用チューブの構造

Ø2 mm補強用チューブは Ø900 µmチューブよりも保護性能が高く、最大径900 µmまでの光ファイバに使用できます。内部構造は下記のØ3.0 mmチューブと似ており、PVC製外部ジャケット、ケブラー®繊維、ポリプロピレン製内部保護チューブ、ファイバ挿入用のガイド紐から構成されています。 オプトジェネティクス用パッチケーブルなど、軽量で柔軟性と耐久性を兼ね備えたパッチケーブルを必要とする用途に適しています。

ファイバを補強チューブに通すのは難しいので、FT020(-BK)の内部のチューブには、ファイバを引き込むためのガイド紐が付いています。この補強用チューブは、調整可能ストリッパAFS900を用いてファイバから除去することができます。当社ではØ2 mmチューブをコネクタと接続するためのコネクターブーツおよび圧着スリーブをご用意しています。190066CPはFC/PCコネクタ用、190088CPはSMAまたはST®*コネクタ用のセットになっています。当社標準品のコネクタにはØ2 mmチューブに対応するブーツは付属しておりません。なお、このチューブはサイズが小さいため、190066CPまたは190088CPのスリーブをチューブに圧着した後、接着剤で確実にチューブに固定する必要があります。このチューブを他の形のコネクタと組み合わせて使用したい場合は、当社までお問い合わせください。

これらの補強チューブはMM(標準はオレンジ色)とSM(標準は黄色)ファイバに使うことができます。一方、補強用チューブFT020-BKの黒色は室内の可視光がパッチケーブルに入射するのを防ぐ点で特に有用です。ステンレス製チューブFT05SSFT061PSまたはFT080SSWの内部に黒色チューブFT020-BKを入れて、更に遮光性能を高めることも可能です。

*ST®はLucent Technologies社の登録商標です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FT020 Support Documentation
FT020Ø2 mm補強用チューブ、オレンジ
¥214
Per Meter
Volume Pricing
3 weeks
FT020-Y Support Documentation
FT020-YCustomer Inspired! Ø2 mm補強用チューブ、黄色
¥214
Per Meter
Volume Pricing
3 weeks
FT020-BK Support Documentation
FT020-BKCustomer Inspired! Ø2 mm補強用チューブ、黒色
¥214
Per Meter
Volume Pricing
3 weeks
190066CP Support Documentation
190066CPØ2 mmチューブおよびFC/PCコネクタ用黒色ストレインリリーフブーツと圧着スリーブ、1パック25個入
¥3,791
3 weeks
190088CP Support Documentation
190088CPØ2 mmチューブおよびSMAまたはSTコネクタ用黒色ストレインリリーフブーツと圧着スリーブ、1パック25個入
¥3,791
3 weeks
Back to Top

Ø2.3 mmステンレススチール製チューブおよびスリーブ

Item #Inner DiameterOuter DiameterMin Bend RadiusaMaterialColorOperating Temperatureb
FT023SS1.2 ± 0.1 mm2.3 ± 0.1 mm23 mmSUS304Silver-60 to 527 °C (-76 to 981 °F)
  • 空洞状態のチューブの最小曲げ半径。使用前には必ずチューブ内のファイバの曲げ半径をご確認ください。
  • この温度範囲は、真っ直ぐで曲がりのない静的な状態のチューブに対する仕様です。

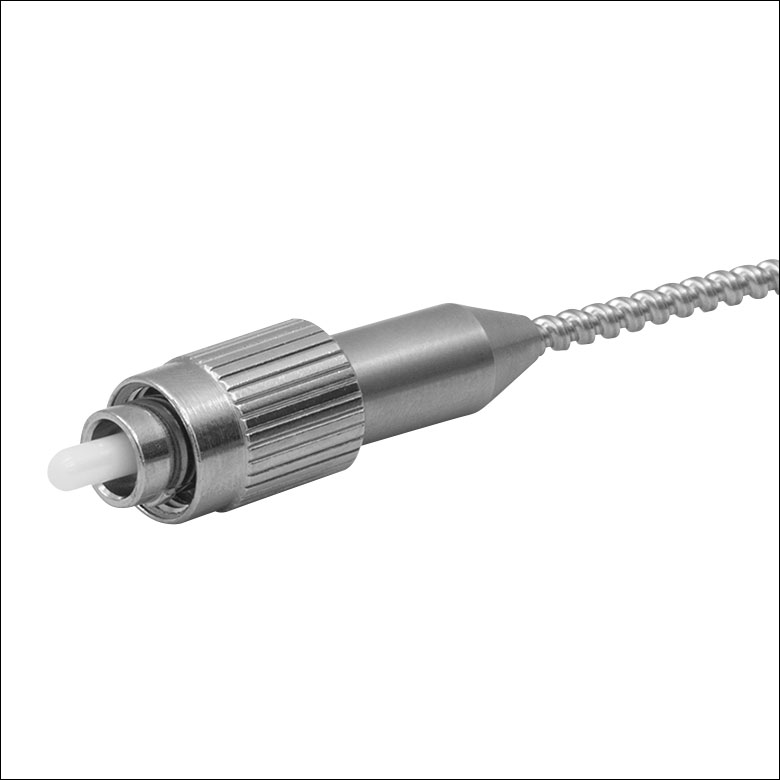

Installed Sleeve
Click to Enlarge

ファイバーコネクタとチューブを取付けたスリーブ
Sleeve Drawing
Click to Enlarge

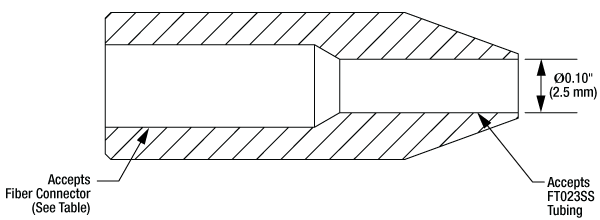

スリーブの概略図

ステンレススチール製のチューブFT023SSとスリーブFTS23xはしっかりと光ファイバを保護します。薄型で軽いステンレススチール製チューブは保護力に優れているため、要求の厳しいオプトジェネティクスの実験にもご使用いただけます。金属製の被覆は可視および赤外域光がパッチケーブル内に入り込むのを防ぎます。FTS23xシリーズのスリーブは、標準の補強チューブで使用されるストレインリリーフブーツの効果的な代替品で、接続部分をホコリや汚れ、あるいは他の外部の異物などから遮断します。ファイバーコネクタとスリーブの適合性については、下記のCompatibility Guideの表をご参照ください。

ファイバを接続する際は、スリーブ、ファイバーコネクタ、チューブおよびファイバ素線が同軸になるようにして、エポキシ接着剤を用いて固定してください。各スリーブにはA、BまたはDで終わる型番が刻印されており、それらはスリーブのコネクタ側の内径を示しています(下表参照)。 ファイバーコネクタとチューブをスリーブに挿入するとき、完全に挿入されるとハードストップに当たるので、確実に接続されていることが確認できます。

このチューブはファイバ素線をチューブ内に直接挿入することができ、内部にはチューブやケブラ―®繊維やガイド用の紐もありません。

このチューブのご提供可能な連続長は最大200 mです。

Compatibility Guide
Item #Inner Diameter of
Fiber Connector Side
FC/PC
Connectors
FC/APC
Connectors
SMA
Connectors
ST®a
Connectors
LC
Connectorsb
FTS23A0.138" - 0.150"
(3.50 - 3.81 mm)
30126C330128C330126C9, 30xxxxG330126A3, 30126A91xxxxA30126B1-
FTS23B0.153" - 0.165"
(3.89 - 4.19 mm)
---10140G1
10127C
-
FTS23D0.178" - 0.190"
(4.52 - 4.83 mm)
30xxxC1, 30125D2, 30126G2-xxxx30140E130080K2, 30127A3---
  • ST®はLucent Technologies社の登録商標です。
  • Ø2.3 mmのステンレススチール製チューブおよびスリーブは、LCコネクタには対応していません。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FT023SS Support Documentation
FT023SSØ2.3 mmステンレス製チューブ
¥3,613
Per Meter
Volume Pricing
3 weeks
FTS23A Support Documentation
FTS23AØ2.3 mmチューブ用ステンレス製スリーブ、内径3.50~3.81 mm
¥2,003
3 weeks
FTS23B Support Documentation
FTS23BØ2.3 mmチューブ用ステンレス製スリーブ、内径3.89~4.19 mm
¥2,003
3 weeks
FTS23D Support Documentation
FTS23DØ2.3 mmチューブ用ステンレス製スリーブ、内径4.52~4.83 mm
¥2,003
3 weeks
Back to Top

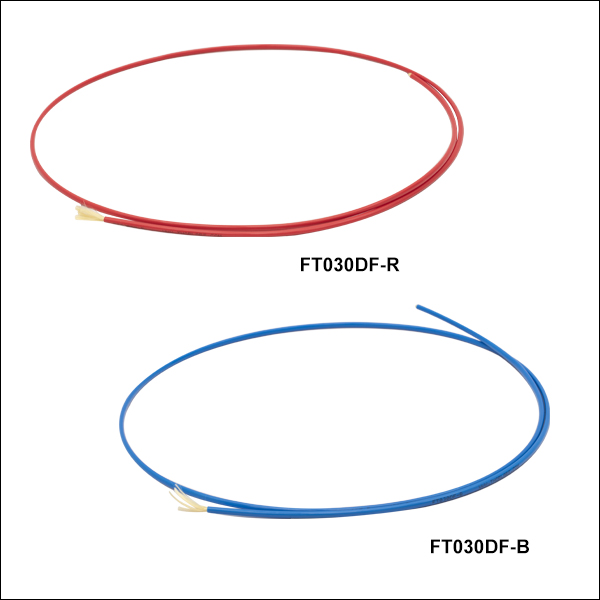

Ø3.0 mm補強用チューブ、PVDF製

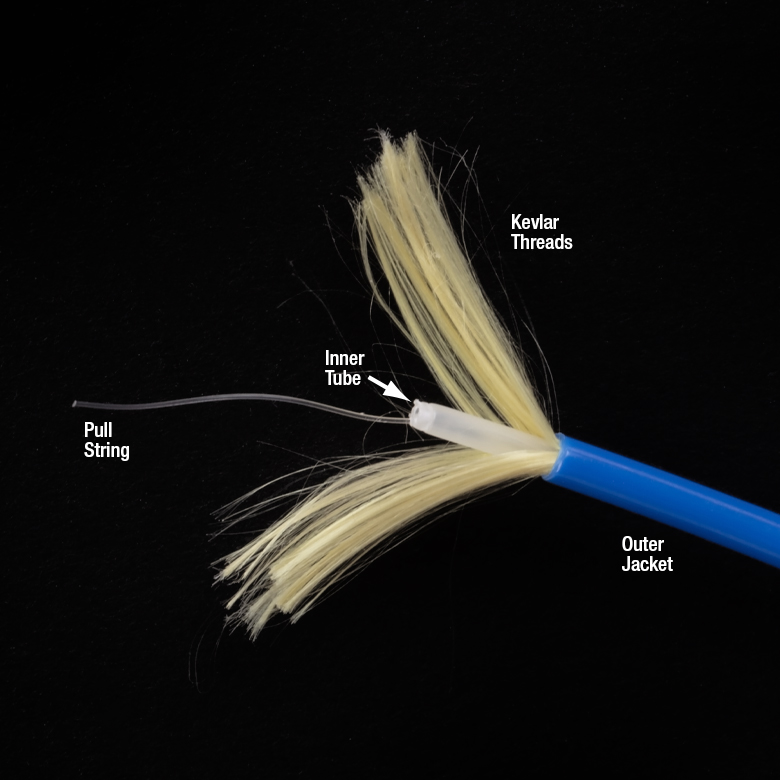

Furcation Tubing Cross Section Components
Click to Enlarge

補強用チューブの構造
Item #Inner DiameterOuter DiameterColorOperating TemperatureMin. Bend Radius
FT030DF-B≥1.0 mm3.0 mmBlue-40 to 85 °C (-40 to 185 °F)2.9 cm
FT030DF-GGreen
FT030DF-RRed

補強用チューブFT030DFシリーズは、PVDF製外部ジャケット、ケブラー®繊維、ポリプロピレン製内部チューブ、ファイバ挿入用のガイド紐で構成されています(右写真参照)。ポリ塩化ビニル(PVC)製外部ジャケット付きの補強用チューブと比べ、PVDF製外部ジャケット付きチューブは機械強度が増すため、当社のフッ化物ファイバなどの壊れやすいファイバのチューブとしての利用に適しています。一方で機械強度が高いことにより、柔軟性は低くなるため、当社のPVC製ジャケット付きチューブの方が、曲率半径を小さくする必要のある用途に適している場合があります。

内側のチューブを囲むケブラー®繊維は、PVDF製外部ジャケットが受けた衝撃を和らげることで、ファイバへのダメージを防ぎます。 ファイバを補強チューブに通すことは難しいため、内側のチューブにはファイバを引っぱり入れるためのガイド用の紐が付いています。被服除去ツールFTS3とケブラ―®カット用のハサミT186を使用すると、ファイバを残してこれらのチューブを除去することができます。

こちらのチューブは、シングルモードファイバ、偏波保持ファイバ、またはマルチモードファイバにご使用いただけます。パッチケーブルへの光の入射を防ぎたい用途では、これらのチューブをステンレススチール製チューブFT05SSFT061PSFT080SSW内に入れることも可能です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FT030DF-B Support Documentation
FT030DF-BØ3.0 mm PVDF製補強用チューブ、青
¥496
Per Meter
Volume Pricing
3 weeks
FT030DF-G Support Documentation
FT030DF-GØ3.0 mm PVDF製補強用チューブ、緑
¥496
Per Meter
Volume Pricing
3 weeks
FT030DF-R Support Documentation
FT030DF-RØ3.0 mm PVDF製補強用チューブ、赤
¥496
Per Meter
Volume Pricing
3 weeks
Back to Top

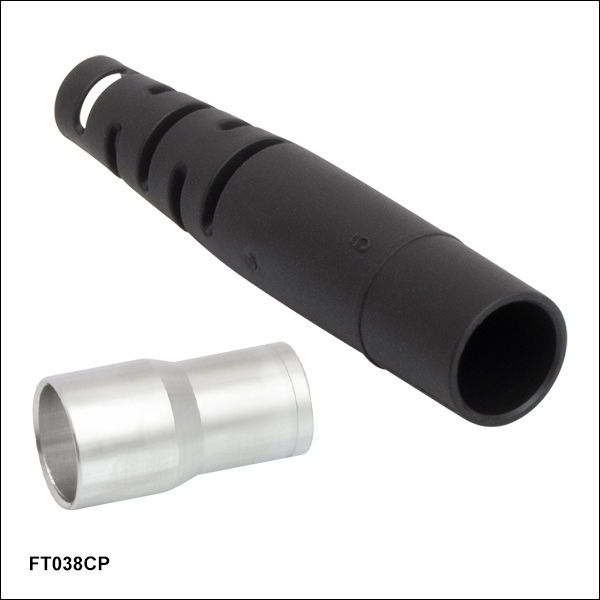

Ø3 mm & Ø3.8 mm補強用チューブ、PVC製

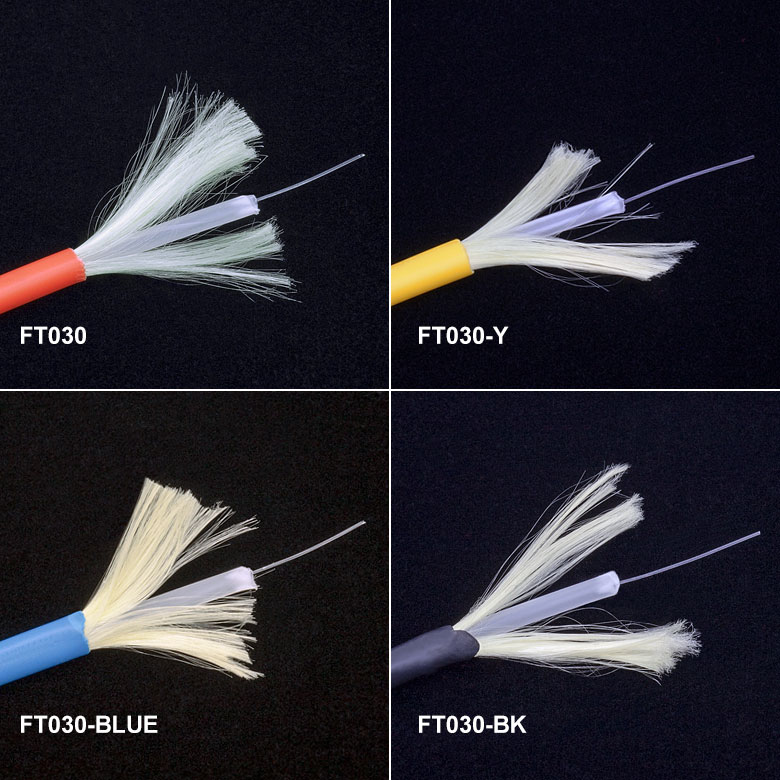

Furcation Tubing Cross Section Components
Click to Enlarge

補強チューブの構成
Item #Inner DiameterOuter DiameterColorOperating Temperature
FT0301.0 mm3.0 mmOrange-20 to 70 °C (-4 to 158 °F)
FT030-YYellow
FT030-BLUEBlue
FT030-BKBlack
FT0381.8 mm3.8 mmRed
FT038-BKBlack

チューブFT030とFT038は、PVCジャケット、ケブラ―®保護繊維、ポリプロピレン製内部補強チューブ、ファイバ挿入用のガイド紐から構成されています(右の写真参照)。ケブラ―®繊維は内部補強チューブを取り囲んでおり、PVCの外部ジャケットが受けた衝撃を和らげることで、ファイバへのダメージを防ぎます。ファイバを補強チューブに通すことは非常に難しい作業ですが、FT030とFT038には、ファイバを引っぱり入れるためのガイド用の紐が付いています。被服除去ツールFTS3とケブラ―®カット用のハサミT186を使用することによってファイバを残してこれらのチューブを除去することができます。

これらの補強チューブはSM(標準は黄色)、PM(標準は青色)、MM(標準はオレンジ色)ファイバに使うことができます。黒色補強チューブFT030-BKおよびFT038-BKは、室内の可視光がパッチケーブルに入射するのを防ぐために特に便利です。ステンレス製チューブFT05SSFT061PS、またはFT080SSWの内部に黒色チューブFT030-BKを入れて、更に遮光性能を高めることも可能です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FT030 Support Documentation
FT030Ø3 mm補強チューブ、オレンジ
¥222
Per Meter
Volume Pricing
3 weeks
FT030-Y Support Documentation
FT030-YØ3 mm補強チューブ、黄
¥222
Per Meter
Volume Pricing
3 weeks
FT030-BLUE Support Documentation
FT030-BLUECustomer Inspired! Ø3 mm補強チューブ、青
¥222
Per Meter
Volume Pricing
3 weeks
FT030-BK Support Documentation
FT030-BKØ3 mm補強チューブ、黒
¥222
Per Meter
Volume Pricing
3 weeks
FT038 Support Documentation
FT038Ø3.8 mm補強チューブ、赤
¥306
Per Meter
Volume Pricing
3 weeks
FT038-BK Support Documentation
FT038-BKØ3.8 mm補強チューブ、黒
¥306
Per Meter
Volume Pricing
3 weeks
Back to Top

Ø5.0 mmステンレススチール製チューブおよびスリーブ

Item #Inner DiameterOuter DiameterMin. Bend RadiusaMaterialColorOperating Temperatureb
FT05SS3.5 mm5.0 ± 0.2 mm19 mmSUS304Silver-60 to 527 °C (-76 to 981 °F)
  • 最小曲げ半径はチューブ内が空洞の状態で測定。使用前には必ずチューブ内のファイバの曲げ半径をご確認ください。
  • この温度範囲は、真っ直ぐで曲がりのない静的な状態のチューブに対する仕様です。
Installed Sleeve
Click to Enlarge

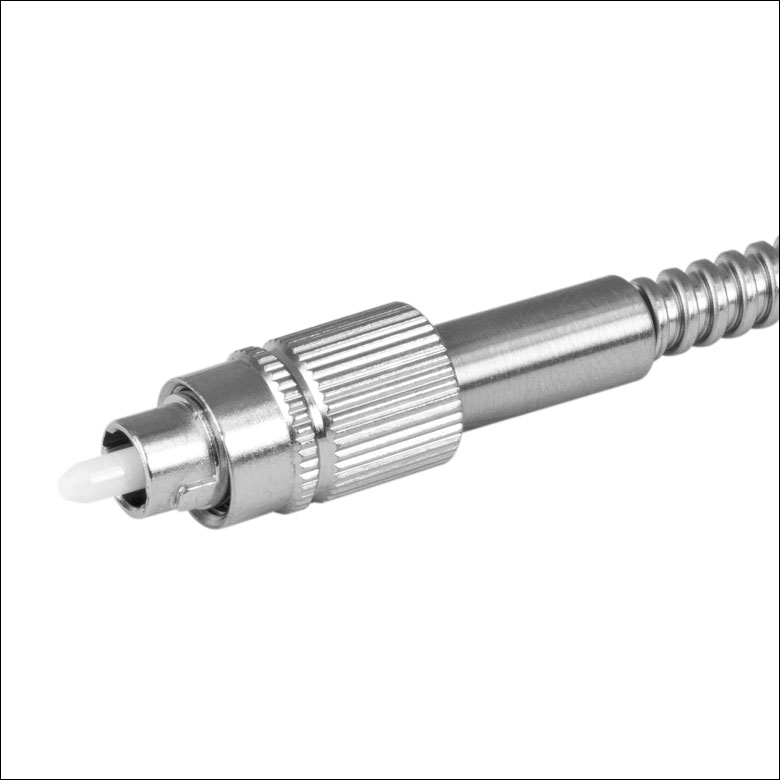

ファイバーコネクタとステンレススチール製チューブを挿入したスリーブ
Sleeve Drawing
Click to Enlarge

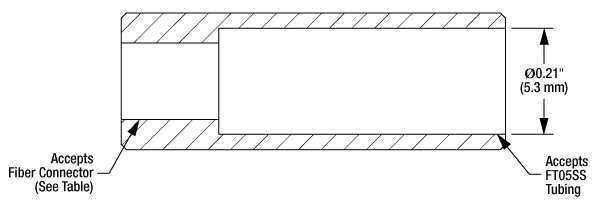

スリーブの概略図

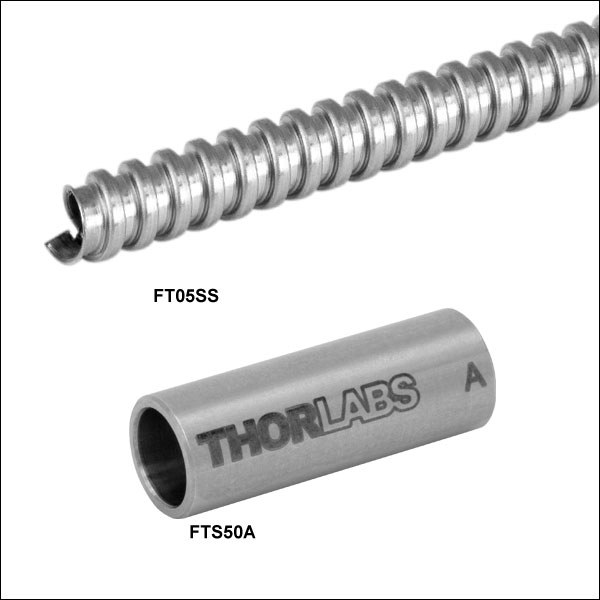

ステンレススチール製のチューブFT05SSとスリーブFTS50xはしっかりと光ファイバを保護します。FT05SSのチューブは、SMAファイバーバンドルで使用されているチューブと同じものです。全て金属製のジャケットなので、パッチケーブル全体を通じて可視光および赤外光の侵入を防ぎます。FTS50xシリーズのスリーブは、標準の補強チューブで使用されるストレインリリーフブーツの代替品で、接続部分をホコリ、汚れなどの外部よりの異物から遮断します。ファイバーコネクタとスリーブが適合するかどうかについては、下記のCompatibility Guideの表をご参照ください。

ファイバを接続する際は、スリーブ、ファイバーコネクタ、チューブおよびファイバ素線が同軸になるようにして、エポキシ接着剤を用いて固定してください。 どのスリーブにもA、BまたはDが刻印されており、このアルファベットは型番の末尾の文字と一致して、スリーブのコネクタ側の内径を示します(下表参照)。ファイバーコネクタとチューブは、スリーブに完全に挿入されるとしっかりと止まるので、確実に接続されていることが確認できます。

このチューブは、さらに内部にチューブがある構造ではなく、ケブラ―®繊維やガイド用の紐もなく、ファイバ素線をチューブに直接挿入します。使いやすさやファイバの保護ため、ファイバを補強チューブFT030(ガイド用の紐付き)に通してから、このチューブに挿入することもできます。

このチューブのご提供可能な連続長は最大100 mです。

Compatibility Guide
Item #Inner Diameter of
Fiber Connector Side
FC/PC
Connectors
FC/APC
Connectors
SMA
Connectors
ST®a
Connectors
LC
Connectors
FTS50A0.138" - 0.150"
(3.50 - 3.81 mm)
30126C330128C330126C9, 30xxxxG330126A3, 30126A91xxxxA30126B130126L9
FTS50B0.153" - 0.165"
(3.89 - 4.19 mm)
---10140G1
10127C
-
FTS50D0.178" - 0.190"
(4.52 - 4.83 mm)
30xxxC1, 30125D2, 30126G2-xxxx30140E130080K230127A3---
  • ST®はLucent Technologies社の登録商標です。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FT05SS Support Documentation
FT05SSØ5.0 mmステンレス製チューブ
¥1,019
Per Meter
Volume Pricing
3 weeks
FTS50A Support Documentation
FTS50AØ5.0 mmチューブ用ステンレス製スリーブ、内径3.50~3.81 mm
¥1,189
3 weeks
FTS50B Support Documentation
FTS50BØ5.0 mmチューブ用ステンレス製スリーブ、内径3.89~4.19 mm
¥1,165
3 weeks
FTS50D Support Documentation
FTS50DØ5.0 mmチューブ用ステンレス製スリーブ、内径4.52~4.83 mm
¥1,165
3 weeks
Back to Top

Ø6.1 mmステンレススチール製チューブおよびスリーブ

Item #Inner DiameterOuter DiameterMin. Bend RadiusaColorOperating Temperatureb
FT061PS3.5 mm6.1 mm19 mmBlack-50 to 60 °C (-58 to 140 °F)
  • 最小曲げ半径はチューブ内が空洞の状態で測定。 使用前には必ずチューブに入れるファイバの曲げ半径をご確認ください。
  • この温度範囲は、真っ直ぐで曲がりのない静的な状態のチューブに対する仕様です。
Installed Sleeve
Click to Enlarge

ファイバーコネクタとステンレススチール製チューブを挿入したスリーブ
Sleeve Drawing
Click to Enlarge

スリーブの概略図

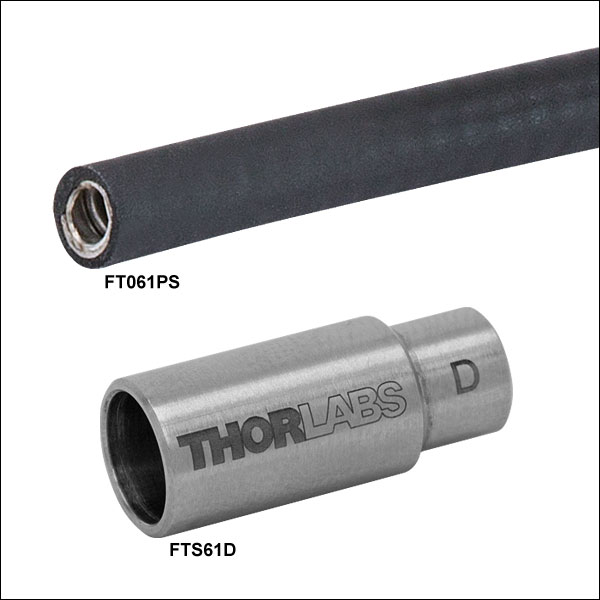

ステンレススチール製のチューブFT061PSとスリーブFTS61xはしっかりと光ファイバを保護します。 FT061PSには、鉛やハロゲンを含まない黒色のプラスチック(オレフィンエラストマ)がコーティングされており、化学物質、水や熱に対する耐性があります。 黒色の被覆と全て金属製のジャケットにより、パッチケーブル全体を通じて可視光および赤外光の侵入を防ぎます。 FTS61xシリーズのスリーブは、標準の補強チューブで使用されるストレインリリーフブーツの代替品で、接続部分をホコリ、汚れなどの外部よりの異物から遮断します。 ファイバーコネクタとスリーブが適合するかどうかについては、下記のCompatibility Guideの表をご参照ください。

ファイバを接続する際は、スリーブ、ファイバーコネクタ、チューブおよびファイバ素線が同軸になるようにして、エポキシ接着剤を用いて固定してください。どのスリーブにもA、BまたはDが刻印されており、このアルファベットは型番の末尾の文字と一致して、スリーブのコネクタ側の内径を示します。ファイバーコネクタとチューブは、スリーブに完全に挿入されるとしっかりと止まるので、確実に接続されていることが確認できます。

このチューブは、さらに内部にチューブがある構造ではなく、ケブラ―®繊維やガイド用の紐もなく、ファイバ素線をチューブに直接挿入します。使いやすさやファイバの保護のため、ファイバを補強チューブFT030(ガイド用の紐付き)に通してから、このチューブに挿入することもできます。

このチューブのスプールでのご提供可能な連続長は70 mです。プラスチックコイルの場合には、最大連続長100 mまでご提供が可能です。

Compatibility Guide
Item #Inner Diameter of
Fiber Connector Side
FC/PC
Connectors
FC/APC
Connectors
SMA
Connectors
ST®a
Connectors
LC
Connectors
FTS61A0.138" - 0.150"
(3.50 - 3.81 mm)
30126C330128C3, 30126C930xxxxG330126A3, 30126A91xxxxA30126B130126L9
FTS61B0.153" - 0.165"
(3.89 - 4.19 mm)
---10140G1
10127C
-
FTS61D0.178" - 0.190"
(4.52 - 4.83 mm)
30xxxC1, 30125D2, 30126G2-xxxx30140E130080K230127A3---
  • ST®はLucent Technologies社の登録商標です。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FT061PS Support Documentation
FT061PSØ6.1 mmステンレス製チューブ、黒色プラスチック製コーティング付き
¥2,214
Per Meter
Volume Pricing
3 weeks
FTS61A Support Documentation
FTS61AØ6.1 mmチューブ用ステンレス製スリーブ、内径3.50~3.81 mm
¥1,384
3 weeks
FTS61B Support Documentation
FTS61BØ6.1 mmチューブ用ステンレス製スリーブ、内径3.89~4.19 mm
¥1,384
3 weeks
FTS61D Support Documentation
FTS61DØ6.1 mmチューブ用ステンレス製スリーブ、内径4.52~4.83 mm
¥1,384
3 weeks
Back to Top

Ø8.0 mmステンレススチール製チューブおよびスリーブ

Item #Inner DiameterOuter DiameterMin Bend RadiusaMaterialColorOperating Temperatureb
FT080SSW6.0 ± 0.2 mm8.0 ± 0.3 mm110 ± 30 mmSUS304Silver-60 to 527 °C (-76 to 981 °F)
  • 最小曲げ半径は空のチューブで測定。使用前には必ずチューブに入れるファイバの曲げ半径をご確認ください。
  • この温度範囲は、真っ直ぐで曲がりのない静的な状態のチューブに対する仕様です。
Installed Sleeve
Click to Enlarge

ファイバーコネクタを組み込んだステンレススチール製スリーブ

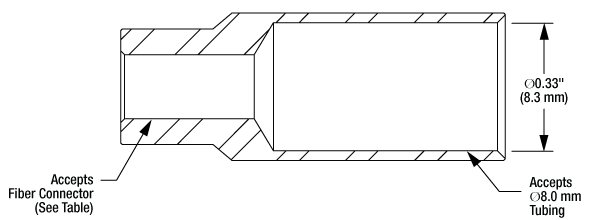

Sleeve Drawing
Click to Enlarge

スリーブの概略図

ステンレススチール製のチューブFT080SSとスリーブFTS80xにより光ファイバを頑強に保護します。チューブの金属製のジャケットにより、パッチケーブル全体で可視光および赤外光の侵入を防ぎます。また、チューブの110 ± 30 mmの最小曲げ半径は、フッ化物ファイバやコア径の大きいファイバなど、曲げ半径の大きいファイバを保護するのに役立ちます。FTS80xシリーズのスリーブは、標準の補強チューブで使用されるストレインリリーフブーツの代替品で、接続部分をホコリ、汚れなどの外部よりの異物から遮断します。ファイバーコネクタとスリーブが適合するかどうかについては、下記のCompatibility Guideの表をご参照ください。

ファイバを接続する際は、スリーブをファイバーコネクタ、チューブ、ファイバ素線と同軸になるようにして、エポキシ接着剤を用いて固定してください。スリーブの型番の末尾はA、B、Dのいずれかが含まれており、このアルファベットはスリーブのコネクタ側の内径を示しています(下表参照)。ファイバーコネクタとチューブは、スリーブに完全に挿入されるとしっかりと止まるので、確実に接続されていることが確認できます。

このチューブは、さらに内部にチューブがある構造ではなく、ケプラー®繊維やガイド用の紐もなく、ファイバ素線をチューブに直接挿入します。使いやすさやファイバの保護ため、ファイバを補強チューブFT030(ガイド用の紐付き)に通してから、このチューブに挿入することもできます。

このチューブのご提供可能な連続長は10 mです。

Compatibility Guide
Item #Inner Diameter of
Fiber Connector Side
FC/PC
Connectors
FC/APC
Connectors
SMA
Connectors
ST®a
Connectors
LC
Connectorsb
FTS80A0.138" - 0.150"
(3.50 - 3.81 mm)
30126C3, 30128C3, 30126C930xxxxG330126A3, 30126A91xxxxA30126B1-
FTS80B0.153" - 0.165"
(3.89 - 4.19 mm)
---10140G1
10127C
-
FTS80D0.178" - 0.190"
(4.52 - 4.83 mm)
30xxxC1, 30125D2, 30126G2-xxxx30140E130080K230127A3---
  • ST®はLucent Technologies社の登録商標です。
  • Ø8.0 mmのステンレススチール製チューブおよびスリーブは、LCコネクタには対応していません。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FT080SSW Support Documentation
FT080SSWØ8.0 mmステンレス製チューブ
¥9,685
Per Meter
Volume Pricing
3 weeks
FTS80A Support Documentation
FTS80AØ8.0 mmチューブ用ステンレス製スリーブ、内径3.50~3.81 mm
¥1,841
3 weeks
FTS80B Support Documentation
FTS80BØ8.0 mmチューブ用ステンレス製スリーブ、内径3.89~4.19 mm
¥1,841
3 weeks
FTS80D Support Documentation
FTS80DØ8.0 mmチューブ用ステンレス製スリーブ、内径4.52~4.83 mm
¥1,841
3 weeks
Back to Top

高温および真空対応ステンレススチール製スリーブ

Compatible SMA905 Connectors
Item #Bore Diameter
10128V128 +5/-0 µm
10145V145 +5/-0 µm
10245V245 +10/-0 µm
10380V380 +15/-0 µm
10490V490 +15/-0 µm
10720V720 +15/-0 µm

ステンレススチール製スリーブFTSB1は、ポリミイドコーティング付きファイバなど外径が720 µmまでのファイバに取り付け可能です。 当社の高温対応SMA905マルチモードコネクタ向けで、最高250 °C、10-10 Torrまでの環境に耐えられます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FTSB1 Support Documentation

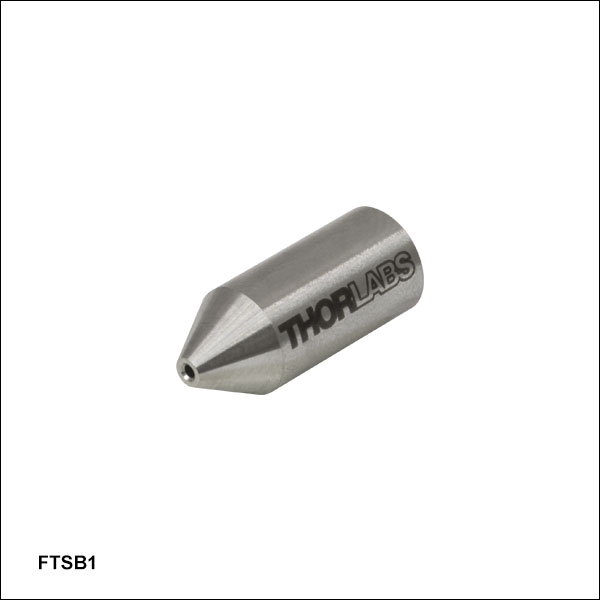

FTSB1高温および真空対応SMA905コネクタ用SUS304ステンレス製スリーブ
¥2,713
Today
Back to Top

コネクタ用キャップ

  • ファイバの端面を保護
  • LC、FC、ST®*、SMAコネクタ用から選択可能
  • プラスチック製、ニッケルめっき付き真鍮製、ゴム製をご用意
Item #Ferrule SizeCompatible Connector TypesMaterialNumber of Caps per Pack
CAPLØ1.25 mmaLCWhite Plastic25
CAPFØ2.5 mmaFC or ST®bClear Plastic25
CAPFM Ø2.5 mmFC (Narrow Key)Nickel-Plated Brass4
CAPMØ3.2 mmaSMABlack Rubber10
CAPSMØ3.2 mmSMANickel-Plated Brass4
  • このキャップは記載の径のフェルールに直接取り付けるものです。
  • ST®はLucent Technologies社の登録商標です。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CAPL Support Documentation
CAPLプラスチック製白色ダストキャップ、Ø1.25 mmフェルール用、25個入り
¥1,099
Today
CAPF Support Documentation
CAPFプラスチック製透明ダストキャップ、Ø2.5 mmフェルール用、25個入り
¥1,099
Today
CAPFM Support Documentation
CAPFMCustomer Inspired! 金属製ネジ付きキャップ、FCコネクタ用、4個入り
¥1,517
3 weeks
CAPM Support Documentation
CAPMCustomer Inspired! ゴム製黒色ダストキャップ、Ø3.2 mmフェルール用、10個入り
¥1,465
3 weeks
CAPSM Support Documentation
CAPSM金属製ネジ付きキャップ、SMAコネクタ用、4個入り
¥1,302
Today
Back to Top

バルクヘッド&アダプタ用キャップ

  • バルクヘッドやアダプタを保護するキャップ
  • CAPX1: FC/PCおよびFC/APCバルクヘッドとアダプタ用プラスチック製キャップ、10個入り
  • CAPF1: FC/PCおよびFC/APCバルクヘッドとアダプタ用金属キャップ、チェーン付き
  • CAPN1: SMAバルクヘッドとアダプタ用金属キャップ、チェーン付き
  • CAPT1: ST®*バルクヘッドとアダプタ用金属キャップ、チェーン付き

*ST®はLucent Technologies社の登録商標です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CAPX1 Support Documentation
CAPX1Customer Inspired! FC/PCおよびFC/APCバルクヘッド&アダプタ用プラスチック製キャップ、10個入り
¥796
3 weeks
CAPF1 Support Documentation
CAPF1Customer Inspired! FC/PCおよびFC/APCバルクヘッド&アダプタ用金属キャップ
¥1,204
3 weeks
CAPN1 Support Documentation
CAPN1Customer Inspired! SMAバルクヘッド&アダプタ用金属キャップ
¥822
Today
CAPT1 Support Documentation
CAPT1Customer Inspired! STバルクヘッド&アダプタ用金属キャップ
¥707
3 weeks
Last Edited: Sep 06, 2013 Author: Dave Gardner
