光ファイバーアダプター![]()

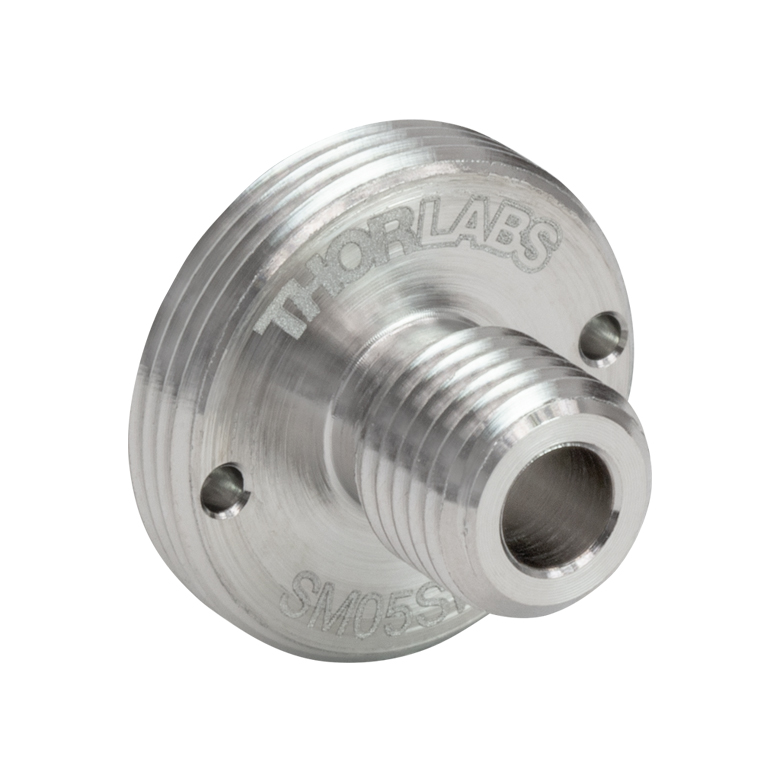

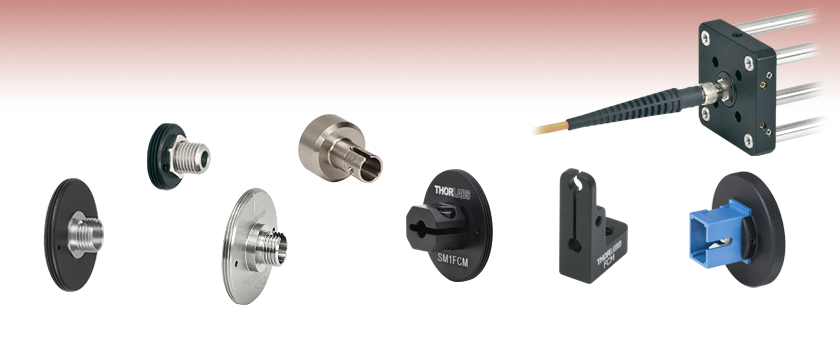

SM1FC FC/PC Adapter, SM05SMA SMA Adapter SM1FCA2 FC/APC Adapter, PM20-ST ST/PC Adapter SM1FCM Ø2.5 mm Ferrule Adapter FCM Ø2.5 mm Ferrule Clamp SM05SMA Fiber Adapter in an S120-SC SC/PC Adapter Related Items ![]() Please Wait ネジ付き&ネジ無しアダプタ この製品は一般的には、シングルモードまたはマルチモードファイバのカプラやコリメータの構築、およびその他の自由空間結合用途にお使いいただけます。 また、当社のSM05およびSM1ネジ付きフォトディテクタや多くのパワーメーターセンサに遮光した状態で入射結合できます。 Cマウントネジ付きファイバーアダプタは、当社のCマウントカメラにパッチケーブルを接続する際に便利です。 バルクヘッドアダプタ ポスト取付け用アダプタ(クランプ) ![]() Click to Enlarge ナローキー用アダプタとコネクタの接続 ![]() Click to Enlarge ワイドキー用アダプタとコネクタの接続 FC/PCおよびFC/APCパッチケーブルのキーアライメントFC/PCおよびFC/APCパッチケーブルには、接続部品のスロット部に接続できるアライメント用の2.0 mmのナローキーまたは2.2 mmのワイドキーが付いています。 これらのキーとスロットは接続したファイバーパッチケーブルのコアに正しくアライメントし、接続時の挿入損失を最小限に抑えるために重要です。 例えば、当社ではFC/PCならびにFC/APCパッチケーブル用のアダプタは、適切に使用されたとき接続損失が最小となるよう精密な仕様で設計・製造されています。パッチケーブルのアライメントキーがアダプタのナローキーまたはワイドキースロットに挿入されたとき、最適なアライメント状態となります。 ワイドキー用スロット付きアダプタ ナローキー用スロット付きアダプタ ナローキー用スロット付きアダプタとナローキーコネクタ ナローキー用スロット付きアダプタに挿入されたナローキーコネクタは回転しません。したがって、ナローキー付きのFC/PCまたはFC/APCコネクタとのご使用が適しています。 ワイドキー用スロット付きアダプタとナローキーコネクタ ナローキーコネクタをワイドキー用スロット付きアダプタに挿入すると、隙間ができてコネクタが回転してしまいます。ナローキーFC/PCコネクタはお使いいただけますが、ナローキーFC/APCコネクタをお使いになると著しい結合損失につながります。 Insights:光ファイバこちらのページでは下記について説明しています。
このほかにも実験・実習や機器に関するヒントをまとめて掲載しています。こちらからご覧ください。
シングルモードファイバへの結合光量![]() Click to Enlarge 図2:シングルモードファイバへの光の結合効率を低下させる条件とは、入射ビームと、ファイバ導波モードの光学特性の類似性を損なわせるあらゆる状態です。 ![]() Click to Enlarge 図1:最大の結合効率でシングルモードファイバに結合するためには、光は軸上のガウシアンビームで、ウェスト位置がファイバの端面にあり、ウェスト径がMFDと等しくなる必要があります。 入射ビームの角度、位置、強度プロファイルの調整により、シングルモードファイバへの光の結合効率を向上させることができます。ファイバの端面が平坦かつファイバの長軸方向に対して垂直であることを想定し、結合効率は下記の基準を満たすビームにおいて最適化されます(図1参照)。
これらの理想的な結合条件からかけ離れた状態を図2で示しています。 これらのビーム特性は、シングルモードファイバの導波モード(Kowalevicz氏。下記の参考文献参照)の波動光学論に従っています。 光源による結合効率の制限 マルチモードファイバーレーザまたは広帯域光源からシングルモードファイバの導波モードに結合された光は、光がファイバ端面のコア領域に集光されたとしても結合効率は低くなります。 これらの光源からの光の大部分は、ファイバから漏れ出します。 結合効率が低い要因は、これらのマルチモード光源の光の一部のみしかシングルモードファイバの導波モードの特性に合致しないからです。光源の光を空間的にフィルタリングすることで、ファイバのコアに結合される光の量を見積もることはできます。シングルモードファイバが受光できるのは、最大でもフィルタを通ったガウシアンビームの光のみとなります。 マルチモード光源の光のファイバーコアへの結合効率は、シングルモードファイバの代わりにマルチモードファイバを使用すると改善します。 参考文献 最終更新日:2020年1月17日
最大受光角はマルチモードファイバのコア全体に渡り一定か?![]() Click to Enlarge 図3:ステップインデックスマルチモードファイバの屈折率( n )は、コア全体に渡り一定です。グレーデッドインデックスマルチモードファイバの屈折率はコアに渡り変動します。最大の屈折率は通常、コアの中心です。 ![]() Click to Enlarge 図5:グレーデッドインデックスマルチモードファイバの受光角は半径( ρ )によって異なります。なぜならコアの屈折率が径方向の距離によって変動するからです。通常、最大受光角は中心付近、0°に近い最小受光角はクラッドの境界付近で起こります ![]() Click to Enlarge 図4:ステップインデックスマルチモードファイバは、角度が≤|θmax | の入射光を良好な結合効率でコアに受光します。最大受光角はコア半径( ρ )に渡り一定です。ファイバ端が空気に接していることを想定しています。 これはファイバの種類によって異なります。ステップインデックスマルチモードファイバは、ファイバのコアのどの位置においても最大受光角は同じです。反対にグレーデッドインデックスマルチモードファイバは、コアの中心部のみで、入射角が最大範囲である光線を受光します。最大受光角は、中心から離れるにつれ小さくなり、クラッドの境界近くでは0°に近くなります。 ステップインデックスマルチモードファイバ 光が入射されるのがコアの中心だろうと端だろうと、ステップインデックスマルチモードファイバは、ファイバの軸に対して±θmaxの角度内の光円錐を受光します。 グレーデッドインデックスマルチモードファイバ 図5では、コアの屈折率により角度が制限されている光錐を示しています。最大の角度の広がり ステップインデックスか、グレーデッドインデックスか? しかし、グレーデッドインデックスのプロファイルにより、すべての導波モードで同じような伝搬速度が得られるため、ビームがファイバを伝送する際のモード分散が小さくなります。 できるだけ多くの量の光をマルチモードファイバに結合する必要がある用途で、モード分散に敏感ではない場合には、ステップインデックスマルチモードファイバの方がより良い選択となります。逆のケースにおいてはグレーデッドインデックスマルチモードファイバを検討する必要があります。 参考文献 最終更新日:2019年1月2日
![]()
注:STまたは SMA用アダプタには、前面に小さな窪みがあるので、スパナレンチSPW801を使用してアダプタを締め付けることができます。 なお、この窪み部分がディスク内部を貫通していない点にはご注意ください。 FCレセプタクルの場合は大きすぎるので、締め付け用の窪み部分はありません。 その代わりに、この製品では締め付け作業をスムーズに行うために、FCコネクタをアダプタのレセプタクル部分に挿入する方法を推奨しています。 ![]()
![]()
注: 各ディスクには4つの窪み(前面に2つ、背面に2つ)があり、スパナレンチSPW909またはSPW801を使用してどちらの面にもディスクを締め付けることができます。 このアダプタをSM1レンズチューブと遮光用途でお使いいただけるように、窪みはディスクを貫通していません。 アダプタをご所望の位置に取り付けたのち、固定リングSM1RRで位置を固定します。 Ø1.25 mmまたはØ2.5 mmフェルール用のSM1外ネジ付きアダプタについては、下記をご覧ください。 ![]()
注: APCアダプタには 2つの窪みがあるので、どちらの面からもスパナレンチSPW909またはSPW801を用いて締め付け可能です。このアダプタをSM1レンズチューブと遮光用途でお使いいただけるように、窪みはディスクを貫通していません。 ![]() ![]()

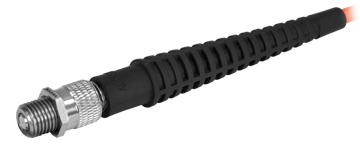

![]() ![]() ![]() Click to Enlarge SMAコネクタ付きファイバーパッチケーブルに取り付けたアダプタHASMA
バルクヘッドアダプタには、光を自由空間に投影するためのコネクタが付いていて、光の操作やレンズやディテクタなどの光学デバイスを取り付けることができます。組み込み用途(OEM用途)ならびにカスタム用途に適した製品で、右の写真でご覧いただけるようにコネクターフェルール前面がアダプタの背面に合う設計です。この面に2つ目のコネクタが付いていないことによりファイバから自由空間への投影を可能にします。 またこの設計によりファイバを、アダプタに取り付けた光学素子または機器に近接設置することができます。 FC/PCコネクタ付きパッチケーブルに対応するバルクヘッドアダプタを2種類ご用意しております。2.0 mmナローキーのスロット付きのHAFC2と、2.2 mmワイドキーのスロット付きのHAFCです。両アダプタにはFC/PCコネクタの反対側に長さ3.2 mmの3/8"-24外ネジがあります。カスタムアセンブリ用に3/8"-24タップ穴を加工するためのタップTAP3824をご用意しております。 当社のアダプタHASMAの長さは9.65 mmで、SMA905ならびにSMA906コネクタ付きファイバーパッチケーブルを接続する際に使用する1/4"-36ネジ付きバレルが付いています。 ネジ付きバレルは、固定ナットと共に使用すればOEM用またはカスタム仕様のシステムにも取り付け可能です。 アダプタの取付けネジが一般的ではないため、カスタム仕様として取り付ける必要があります。 安定性を得るために最低でも2つのネジを使用し、恒久的な取付けにはネジロック(Loctite)を使用することをお勧めします。 タップ穴を加工しない場合には、接着剤を用いてアダプタを固定することもできます。 カスタム仕様または組み込み用途(OEM用途)の取付け向けではない場合、どちらのアダプタも当社のレンズチューブシステムに使用できるようにSMネジ付きディスクに取り付けたアダプタ(上記参照)としてもご用意しています。 未使用時にコネクタ付きファイバの損傷を防ぐファイバとバルクヘッドキャップも別途ご用意しております。 ![]()
こちらのアダプタープレートは、当社のØ1.25 mmもしくはØ2.5 mmフェルール付きパッチケーブルをSM1ネジ付きシステムに取り付ける際に使用します。 アダプタープレートのフレクシャークランプは、パッチケーブルのフェルール端の固定に使用します。クランプSM1FCMはØ2.5 mmのフェルールに、クランプSM1LCMはØ1.25 mmフェルールコネクタ付きパッチケーブルのDelrin®*製スリーブに、それぞれ使用します(右の写真参照)。 各アダプタのフレクシャークランプは#3-48キャップスクリュで固定されており、2 mmのボール(六角)ドライバまたは六角レンチを用いて締め付けることができます。フェルールの固定には約0.14 N·mのトルクで十分です。フェルールが正しい位置に固定された場合、ファイバ端面からアダプタ面までの距離は0.3 mmとなります。 ディスクにはSM1外ネジ加工が施されており、4つの凹み(前面に2つと背面に2つ)があるので、どちらの面からもスパナレンチSPW909またはSPW801 を用いて締め付け可能です。 凹みはディスクを貫通していないので、こちらのフェルールアダプタをSM1ネジ付きレンズチューブと使用することで遮光が可能になります。 アダプタをご希望の位置に置いた後、固定リングSM1RRで位置固定します。 *Delrin®はDuPont Polymers社の登録商標です。 ![]()
ポスト取り付け用フェルールクランプを使用して、実験セットアップ内にファイバーコネクタをしっかりとコンパクトに固定することができます。各クランプに対応するフェルール径およびファイバーコネクタは下の表でご確認ください。ファイバーフェルールは2 mm六角レンチを用いてフレクシャーマウントに固定します。マウント底部のM4タップ穴を使用してØ12 mm~Ø12.7 mm(Ø1/2インチ)のポストを取り付けられます。
| |||||||||||||||||||
|
