FC/PCコネクタ:シングルモードファイバ、偏波保持ファイバ用


  • Screw-In Connectors
  • 2.0 mm Narrow Keys
  • Spring-Loaded, Ceramic Ferrules
  • Maximum Concentricity of 1 µm

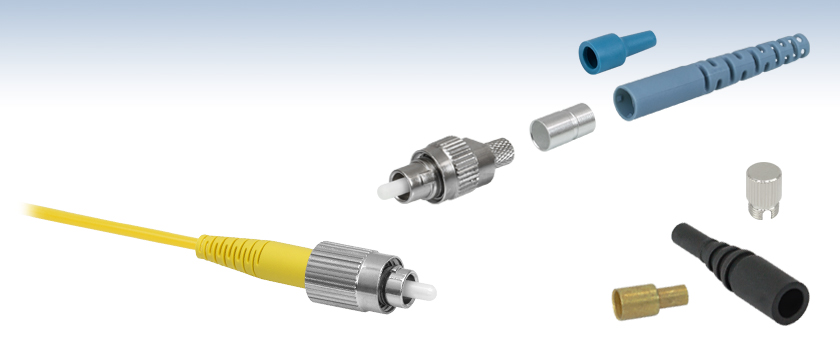

30126C3

FC/PC Connector Assembled
with Ø3 mm Tubing (Not Included)

Exploded View
of 30125D2

Boot for
Ø900 µm Tubing

Boot for
Ø3.0 mm Tubing

Crimp
Sleeve

Connector
Housing

Additional Strain Relief Boots with Crimp Sleeves and Dust Caps Can Be Purchased Separately

CAPFM

190066CP

Related Items


Please Wait
Fiber Connector Selection Guide
Single ModeMultimode
FC/PC
FC/APC
ST/PC
LC/PC
E-2000/PC
FC/PC (SS Ferrule)
FC/PC (Ceramic Ferrule)
FC/APC
SMA905
ST/PC
Bare Ferrules
Bare Fiber Terminator
Stock Patch Cables Available
with Connectors Sold on This Page
Single ModePolarization-Maintaining
FC/PC
Hybrid Connectors
AR-Coated
BS-Coated
Mirror-Coated
FC/PC
Hybrid Connectors
AR-Coated
Mirror-Coated

特長

  • シングルモードまたは偏波保持ファイバ用2.0 mmのナローキー付きFC/PCコネクタ
  • 高安定なネジ込み固定タイプ
  • 球面加工済み、バネ式、Ø2.5 mm、セラミック製フェルール
  • Ø3.0 mmまたはØ900 µmチューブに対応したストレインリリーフブーツとコネクターキャップが付属
  • FC/PCコネクタ対応Ø2 mmまたはØ3.8 mmチューブ用ストレインリリーフブーツと追加のキャップは別売りでご用意

ネジ込み型のFC/PCコネクタは、振動の多い環境での使用に適しています。 コネクタ名称の「PC」は「Physical Contact(物理的接触)」の頭文字で、このコネクタにより2本のファイバの端面が直接コンタクトして接続されるという意味です。 このページ上のシングルモードFC/PCコネクタには、後方反射を最小に抑えるように球面加工済み(20 mm)のセラミック製フェルールが付いています。 このセラミック製フェルールには、コネクタがポートにネジ締めされたときにファイバにかかる負荷をコントロールするためにバネが付いています。

偏波保持ファイバと共にお使いいただく場合のために、当社ではFC/PC型コネクタ30125D2をご用意しております。 コネクターキーは連続調整が可能なので、PMファイバの軸に対して精密なアライメントが可能です。キーをアライメントした後にコネクタの後方にあるスロットに瞬間接着剤を1滴塗布すれば、位置を接着固定できます。

幅2.0 mmのナローキー付きコネクタには、それぞれØ3 mmまたはØ900 μmチューブ用のストレインリリーフブーツ(30125D2の場合は両方)とファイバーコネクタ用キャップが付属します。 これらのコネクタの穴径の公差は+1/-0 µmで、最大偏同心量は1 µmです。当社では、Ø2 mmまたはØ3.8 mm補強チューブ対応のストレインリリーフブーツ(25個入りパック)と追加のダストキャップ(プラスチック製は25個入り、金属製は4個入りパック)もご用意しています。

ファイバ、コネクタ、ならびに補強チューブを別々に購入して組み立てる代わりに、こちらのページに掲載しているコネクタ付きの標準的なパッチケーブルをご利用いただくことが可能です。 右の表と「パッチケーブル」タブでは、このコネクタを組込んだパッチケーブル製品の一覧がご覧になれます。

Fiber TypePatch Cable TypeConnectorsFiber Wavelength Range
Single ModeStandard FC/PCFC/PC to FC/PC320 - 2100 nma
Hybrid ConnectorsFC/PC to FC/APC or
FC/PC to SMA905
320 - 2100 nma
AR-CoatedFC/PC to FC/PC,
FC/PC to FC/APC, or
FC/PC to FC/APC
320 - 2100 nma
BS-CoatedFC/PC to FC/PC or
FC/APC to FC/APC
1260 - 1620 nm
Reflective-CoatedFC/PC or FC/APC970 - 1620 nma
Polarization-Maintaining
Single Mode
Standard FC/PCFC/PC to FC/PC405 - 2000 nmb
Hybrid ConnectorsFC/PC to FC/APC405 - 2000 nmb
AR-CoatedFC/PC to FC/PC or
FC/PC to FC/APC
620 - 1620 nmb
Reflective-CoatedFC/PC or FC/APC970 - 1550 nm
  • 波長範囲は複数の種類のファイバによってカバーされています。
  • 偏波保持パッチケーブルは、ファイバの種類によってそれぞれの波長用にアライメントされています。

コネクタ付きパッチケーブル(標準品)の一覧

ファイバ、コネクタ、補強チューブを新たに別々に購入して組み立てる代わりに、こちらのページに掲載しているコネクタ付きの標準的なパッチケーブルをご利用いただくことが可能です。右表の通り、パッチケーブル(標準品)はシングルモードファイバ、またはシングルモード偏波保持ファイバでご用意しております。また、当社ではこちらのページで販売しているコネクタを使用したカスタムパッチケーブルもご提供しております。詳しくは当社までお問い合わせください。


Posted Comments:
APEKSHA MALVIYA  (posted 2022-06-30 16:45:28.44)
I want to buy this connector with pre-built patch cord. Kindly provide the quote for the same. Also let me know if you can provide FC/PC & FC/APC both.
cdolbashian  (posted 2022-07-06 11:27:54.0)
Thank you for reaching out to us Apeksha! Our custom patch cable calculator can help you configure a cable to your specifications: https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=2410
jie chen  (posted 2022-01-05 11:53:04.103)
请问30080D1中黑色部分是什么材质呢?是否可以适当弯曲呢?
jgreschler  (posted 2022-01-05 05:03:09.0)
Thank you for reaching out to Thorlabs. The strain relief boot is made of Santoprene, a thermoplastic elastomer. It provides flexible support to the fiber connector.
Back to Top

FC/PCコネクタ、シングルモードファイバまたは偏波保持ファイバ用

Item #StyleBoreConcentricityFerruleIncluded Boot(s)Crimp Tool for
Ø3.0 mm Tubinga
30080D12.0 mm FC/PC Narrow KeyØ80 +1/-0 µm1 µmØ2.5 mm, CeramicØ900 µmNot Required
30125D22.0 mm FC/PC Narrow Key,
Adjustable for PM Fiber
Ø125.5 +1/-0 µm<1 µmØ2.5 mm, CeramicØ900 µm and Ø3.0 mmCT042
30126C32.0 mm FC/PC Narrow KeyØ126 +1/-0 µm1 µmØ2.5 mm, CeramicØ3.0 mmCT042
30126C92.0 mm FC/PC Narrow KeyØ126 +1/-0 µm1 µmØ2.5 mm, CeramicØ900 µmNot Required
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
30080D1 Support Documentation
30080D1FC/PC Single Mode Connector, Ø80 µm Bore, Ceramic Ferrule, Ø900 µm Boot
¥3,403
3 Weeks
30125D2 Support Documentation
30125D2FC/PC Adjustable Key Connector for PM Fiber, Ø125.5 µm Bore, Ø3.0 mm & Ø900 µm Boots
¥1,821
Today
30126C3 Support Documentation
30126C3FC/PC Single Mode Connector, Ø126 µm Bore, Ceramic Ferrule, Ø3.0 mm Boot
¥1,221
Today
30126C9 Support Documentation
30126C9FC/PC Single Mode Connector, Ø126 µm Bore, Ceramic Ferrule, Ø900 µm Boot
¥1,221
Today
Back to Top

ストレインリリーフブーツ

  • ストレインリリーフブーツと圧着スリーブは下記の補強チューブ用にご用意
    • Ø2 mm補強チューブ用:型番190066CP
    • Ø3.8 mm補強チューブ用:型番FT038CP
  • 25個入りパックで販売

当社ではファイバーコネクタとは別売りでお買い求めいただけるストレインリリーフブーツをご用意しています。こちらの黒色ストレインリリーフブーツは圧着スリーブが付属しており、FC/PCとFC/APCコネクタに取り付け可能です。ストレインリリーフブーツ190066CPはØ2 mm補強チューブ、ストレインリリーフブーツFT038CPはØ3.8 mm補強チューブに対応しています(当社の標準品のコネクタには、Ø2 mmまたはØ3.8 mm補強チューブに対応するストレインリリーフブーツは付属しておりません)。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
190066CP Support Documentation
190066CP黒色ストレインリリーフブーツと圧着スリーブ、Ø2 mmチューブおよびFCコネクタ用、25個入
¥3,791
3 Weeks
FT038CP Support Documentation
FT038CPNEW!黒色ストレインリリーフブーツと圧着スリーブ、Ø3.8 mmチューブおよびFCコネクタ用、25個入
¥6,165
3 Weeks
Back to Top

ダストキャップ

  • Ø2.5 mmフェルール用ダストキャップCAPF(25個入り)
  • FCコネクタ用金属製ネジ付きダストキャップCAPFM(4個入り)

当社ではファイバーコネクタとは別売りでお買い求めいただけるダストキャップをご用意しています。透明プラスチック製のダストキャップCAPFは、すべてのØ2.5 mmファイバーコネクターフェルールとFCコネクタにご使用可能で、ネジ付きニッケルメッキ真鍮ダストキャップは、ナローキー付きのFCコネクタにご使用いただけます。ファイバの先端に汚れが付着するとファイバーコネクタに恒久的な損傷を与え、結合損失の増大や出力光における不要なモードの発生につながる場合があります。コネクタ付きファイバの損傷を防ぐには、ご使用前に毎回ファイバを適切なファイバ用クリーニング用品でクリーニングし、保管時にはファイバの先端を保護するファイバーコネクタ用のキャップを使うことをお勧めします。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CAPF Support Documentation
CAPFプラスチック製透明ダストキャップ、Ø2.5 mmフェルール用、25個入り
¥1,099
Today
CAPFM Support Documentation
CAPFMCustomer Inspired! 金属製ネジ付きキャップ、FCコネクタ用、4個入り
¥1,517
Today
