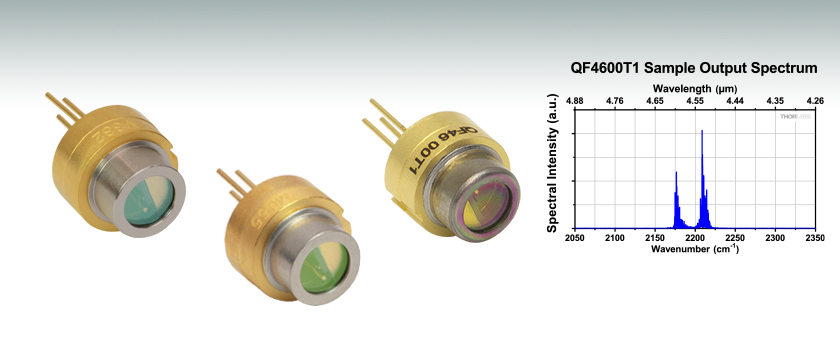

ファブリペロー型量子カスケードレーザー(QCL)、TO-9パッケージ

Center Wavelengths: 3.40 µm to 9.5 µm (2941 cm^-1 to 1053 cm^-1)
Optical Output Powers Up to 1000 mW
Shipped from Stock

QF4600T1

4.60 µm CWL

QF4050T1

4.05 µm CWL

IF3400T1

3.40 µm CWL

Please Wait

概要
ドライバ
取扱い
カスタム対応/組み込み用途
Insights-QCLとICL
Feedback
LDセレクションガイド

Laser Diode Selection Guide^a
Shop by Package / Type
TO Can (Ø3.8, TO-46, Ø5.6, Ø9, and Ø9.5 mm) TO Can Pigtail, Collimator Output (SM) TO Can Pigtail (SM) TO Can Pigtail (PM) TO Can Pigtail (MM) Fabry-Perot Butterfly Package FBG-Stabilized Butterfly Package VHG-Stabilized Butterfly Package (MM) MIR Fabry-Perot QCL and ICL, TO Can MIR Fabry-Perot QCL, Two-Tab C-Mount MIR Fabry-Perot QCL, D-Mount MIR Fabry-Perot QCL, High Heat Load Chip on Submount
Single-Frequency Lasers
DFB TO Can Pigtail DFB Butterfly Package VHG-Stabilized TO Can VHG-Stabilized TO Can Pigtail (SM) VHG-Stabilized Butterfly Package ECL Butterfly Package DBR Butterfly Package ULN Hybrid Extended Butterfly Package MIR DFB QCL, Two-Tab C-Mount MIR DFB QCL, D-Mount MIR DFB QCL and ICL, High Heat Load
Shop By Wavelength

当社の半導体レーザのラインナップについては「LDセレクションガイド」タブをご覧ください。

MIR Laser Types
Fabry-Perot	TO Can
	Two-Tab C-Mount
	D-Mount
	HHL
	Turnkey
Distributed Feedback	Two-Tab C-Mount
	D-Mount
	HHL
	Turnkey

各種資料とシリアル番号付き製品のご案内
	仕様や図面等の情報は、仕様表内のInfo欄の青いアイコンから取得可能です。
	型番横の赤い資料アイコンでは、各種技術資料を提供しています。
Choose Item	型番の左横にChoose Itemと記載されている製品はシリアル番号をお選びください。ドロップダウンリストで表示される在庫製品から、中心波長などご希望の仕様に近い製品にチェックを入れてご依頼ください。シリアル番号横の赤いアイコンから、各製品ごとのL-I-Vやスペクトル測定値がダウンロード可能です。

特長

広帯域ファブリペロー型量子カスケードレーザ(QCL)およびインターバンドカスケードレーザ(ICL)
標準的なØ9 mm TO-Can型パッケージ、ARコーティング付きセレン化亜鉛(ZnSe)またはサファイアウィンドウ
出力:1000 mW(CW)
カスタム波長やマウントもご提供可能です(詳細は当社までお問い合わせください)。

当社の便利なØ9 mm TO-Canパッケージ型のファブリペロー型量子カスケードレーザとインターバンドカスケードレーザは、広帯域の中赤外光を出力します。広帯域出力により、医療イメージング、照明、熱信号シミュレーションに適しています。Ø9 mm TO-Can型パッケージには放熱機能を強化するために追加の銅製ディスクが内蔵されています。この追加により、TO-Canは標準より厚さがありますが、すべてのØ9 mmレーザーマウントに取り付けが可能です。製品によりARコーティング付きセレン化亜鉛(ZnSe)ウィンドウまたはサファイアウィンドウがレーザを埃などから保護します。

このファブリペロー型量子カスケードレーザまたはインターバンドカスケードレーザに表示された出力は、全スペクトル域の総出力を表しています。製品はシリアル番号毎にそれぞれ出力スペクトル、光パワー、L-I-V特性が自動試験装置で測定されます。測定結果は下記と、レーザと共に発送されるデータシートに記載されています。下記の「Choose Item」をクリックすると、在庫品の中心波長、出力パワー、動作電流を含む製品リストが表示されます。シリアル番号横の赤いアイコンをクリックすると、シリアル番号毎のL-I-V特性やスペクトル測定値が記載されたPDFファイルをご覧いただけます。

これらのレーザは連続光の出力用に作られていますが、パルス光の出力も可能です。レーザにはモニタ用フォトダイオードが内蔵されていないため、定光出力モードでの動作はできません。

マウント、ドライバおよび温度コントローラ
レーザーマウントLDM90/Mは、電流/TECコントローラITC4002QCLまたはITC4005QCLとともに使用することで、取り付け、駆動、LDM90/Mの最大冷却能力である8 Wまでの温度制御に必要な部品がすべて揃います。フルパワーで作動させると、レーザの一部はLDM90/Mの最大冷却能力を超えます。そのため、動作電流と順方向電圧が8 Wを超えないよう注意が必要です。個々のレーザに付属する仕様書には、動作電流と順方向電圧の典型値が掲載されています。

ご自身でマウントを設計される場合にはレーザの熱負荷に対処する必要があり、熱の蓄積を防ぐために熱伝導性の良い筐体に取り付けることをお勧めしています。レーザの熱負荷は最大で18 Wになる可能性があります(詳細は「取扱い」タブをご覧ください)。

Click to Enlarge

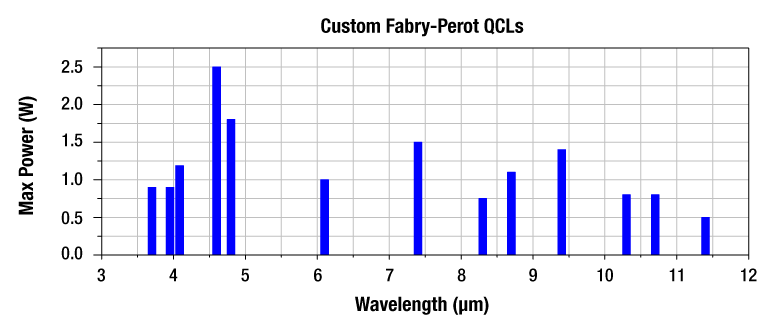

カスタム仕様のファブリペロー型QCLの最大出力　

カスタム仕様や組み込み用高出力レーザ

当社ではカスタム仕様への対応、ならびに組み込み用の量子カスケードレーザ(QCL)の量産に対応しています。米国Maryland州Jessupにある当社のレーザ製造施設では3 µm～12 µm用のチップを在庫し、お客様のご要望に応じて数Wクラスの製品にも対応しています。

詳細については「カスタム対応/組み込み用途」のタブをご覧ください。価格等の詳細については当社までお問い合わせください。

電流ならびに温度コントローラ

下の表には量子カスケードレーザに対応するコントローラを掲載しています。1つ目の表は、レーザが対応するコントローラのリスト、2つ目の表には、各コントローラに関する情報を抜粋して記載しています。各コントローラの詳細については製品ページをご覧ください。

特定の製品のL-I-Vとスペクトルの測定データはシリアル番号毎に、下記の型番の隣の「Choose Item」をクリックし、シリアル番号横の赤いアイコンをクリックするとご覧いただけます。

取り付け可能なレーザーマウント
当社のレーザーマウントLDM90/Mは、コントローラITC4002QCLならびにITC4005QCLに完全対応します。しかし、マウント自体の熱負荷は8 Wに制限されているため、一部のレーザはこのマウントを使用してフルパワーで駆動させることはできません。ご自身でマウントを設計される場合にはレーザの熱負荷に対処する必要があり、熱の蓄積を防ぐために熱伝導性の良い筐体に固定することをお勧めしています。レーザの最大熱負荷は12 Wです。

レーザとコントローラの互換性

Laser Item #	Wavelength	Wavenumber	Dual Current / Temperature Controllers
IF3400T1	3.40 µm	2941 cm^-1	ITC4002QCL, ITC4005QCL
QF3850T1	3.85 µm	2597 cm^-1
QF4050T2	4.05 µm	2469 cm^-1
QF4050T1	4.05 µm	2469 cm^-1
QF4600T2	4.60 µm	2174 cm^-1
QF4600T1
QF4600T3
QF9500T1	9.5 µm	1053 cm^-1

コントローラのセレクションガイド

Controller Item #	Controller Type	Controller Package	Current Range	Current Resolution	Voltage
ITC4002QCL	Current / Temperature	Large Benchtop (263 x 122 x 307 mm)	0 to 2 A	100 µA (Front Panel) 32 µA (Remote Control)	17 V
ITC4005QCL	Current / Temperature	Large Benchtop (263 x 122 x 307 mm)	0 to 5 A	1 mA (Front Panel) 80 µA (Remote Control)	20 V

遵守事項

外部温度制御装置をご用意ください
(例:ヒートシンク、ファン、水冷など)
レーザ用に設計された定電流源をご使用ください。
静電気防止策を講じてください。
電気接続の際はご注意ください。

禁止事項

CマウントならびにDマウント型レーザには放熱グリースを使用しないでください。
レーザを煙、埃、油、粘着フィルム、またはフラックスによる煙に触れさせないでください。　
レーザに息を吹きかけないでください。
レーザーパッケージを落とさないでください。
TO-Can型またはDマウントレーザには、はんだ付けはできません。

2タブ付きCマウント、TO-Can型、Dマウントならびに水平出力の高熱負荷用(HHL)レーザの取り扱いについて

2タブ付きCマウント、TO-Can型、Dマウントならびに水平出力の高熱負荷用(HHL)レーザは、使用方法を守る必要があります。守らない場合には製品に恒久的なダメージを与える恐れがあります。動作上の問題については当社までご相談ください。

静電気防止対策を講じてください。
このレーザは静電気に敏感なため、常に静電気防止策を講じる必要があります。

埃ほか粒子状物質を付着させないでください。
TO-CAN型やバタフライ型パッケージとは異なり、CマウントまたはDマウント型レーザのチップは、空気にさらされており、繊細なチップに対する保護がありません。従って、レーザ端面が汚染されないよう対策する必要があります。息を吹きかけたり、煙、埃、油、または粘着フィルムに触れさせないでください。レーザ端面は特に埃の蓄積に敏感です。通常の動作時に埃がレーザの端面上で燃焼することによって、レーザ性能が早期に劣化する場合があります。CマウントまたはDマウント型レーザを長時間にわたりクリーンルームの外で動作させる場合は、レーザを容器に密閉し、埃の蓄積を防ぐ必要があります。

HHLレーザおよびTO-Canは密閉されている(ハーメチックシールではありません)ため、レーザーチップが空気にさらされることはありませんが、パッケージのウィンドウは周囲環境にさらされるため、同様に埃などを防ぐ対策を講じる必要があります。

レーザ用に設計された電流源をご使用ください。
こちらのレーザには、「ドライバ」のタブに記載されたドライバをはじめとするレーザ用に設計された高品質な定電流ドライバをお使いください。研究室用途向けの電源は、安定した動作に必要な低電流ノイズ機能が備わっていません。また、電流スパイクを防止しないため、製品に即時に恒久的なダメージを招く可能性があります。

レーザの温度制御
レーザを動作させるには温度制御が必要です。温度制御装置はレーザの最大熱負荷に対応できる必要があります。2タブCマウント型またはTO-Can型量子カスケードレーザの最大熱負荷は18 Wです。Cマウント型レーザーマウントLDMC20/Mは、当社の2タブCマウントパッケージに対応し、放熱は＞20 Wです。Ø9 mm TO-Can型レーザ用マウントLDM90/Mの放熱は8 Wのため、量子カスケードレーザをフルパワーで操作できません。当社の分布帰還型(DFB)Dマウントレーザの最大熱負荷は7.2 W、ファブリペロー型Dマウントレーザの場合は25 W、当社のHHLパッケージ型量子カスケードレーザは38 Wとなります。

Cマウント型パッケージの背面およびDマウント型パッケージやHHLパッケージの底面は、ヒートシンクとの十分な熱的接触が得られるように平坦に機械加工されています。これによってヒートシンクがアクティブ制御され、適切な熱伝導が確実に行われます。熱電冷却器(TEC)はそれに適した装置であり、標準的なPIDコントローラに簡単に組み込むことが可能です。HHLパッケージにはTECが内蔵されています。

ファンの設置により、TECの熱を奪い、熱暴走防止につながります。ただし、ファンの風がレーザに直接当たらないようにしてください。温度調節に水冷式装置を用いることも可能です。放熱グリースについてはTO-Can型とHHLレーザには使用可能ですが、2タブ付きCマウントまたはDマウントレーザには使用できません。グリースがしみ出し、レーザ端面を汚染する要因となります。放熱グリースの代わりに、熱分解グラファイトは使用可能です。2タブCマウント型レーザの熱接触固定にはんだも使用可能ですが、最良の結果を得るためには接続部での熱抵抗を抑える必要があります。DマウントならびにHHLレーザの接触固定にはんだの使用はお勧めしません。

ご用途にあった温度コントローラの選択についての詳細は当社までお問い合わせください。

電気接続は慎重に行ってください。
電気接続の際には、注意が必要です。はんだ付けの際に出るフラックスによる煙は、レーザを損傷する恐れがありますので触れさせないでください。

2タブCマウント型ならびにTO-Can型レーザにレーザ用マウントLDMC20/MまたはLDM90/Mを使用すると、はんだ付けは不要となります。 2タブCマウントのタブにはんだ付けする場合、あらかじめCマウントをヒートシンクに取り付けた状態ではんだ付けを行ってください。レーザーチップが不要に加熱することを防げます。TO-Can型パッケージにレーザをはんだ付けすることはお勧めしておりません。

HHLレーザのリード線へのはんだ付けも可能ですが、HHLパッケージ専用のケーブルのご使用をお勧めします。なお、サードパーティ製のHHLパッケージ用ケーブルは、通常、内蔵TECの最大電流4.5 Aに対応しておりませんのでご注意ください。HHLパッケージにリード線をはんだ付けする場合、はんだ付け最大許容温度は250 °C、時間は10秒となります。

Dマウントレーザでは、はんだ付けはできません。推奨できる方法は、ワイヤーボンディングまたはプローブ接続のみです。

物理的な取り扱いは最小限に留めてください。
パッケージの取り扱いについてはいかなる場合も汚れや損傷のリスクが伴うため、動かす際には事前準備と注意が必要です。機械的衝撃は防ぐことが重要です。レーザーパッケージをどの高さから落としても恒久的な故障につながる恐れがあります。

Click to Enlarge
Figure 166B ご提供可能なパッケージ例

Click for Details
Figure 166A Cマウント上の量子カスケードレーザのワイヤーボンディング

カスタム対応/組み込み用量子カスケードレーザおよびインターバンドカスケードレーザ

カスタム対応/組み込み用量子カスケードレーザおよびインターバンドカスケードレーザ半導体製造工場では、パッケージされた中赤外レーザや利得チップを製造しています。当社の技術チームが、工場内でエピタキシャル成長、ウェハ加工、およびレーザーパッケージを行っています。3 µm～12 µmのチップを在庫しており、また当社の垂直統合型の施設ではユニークな要求にも対応できるよう十分な設備を整えております。

高出力ファブリペロー型量子カスケードレーザ(QCL)
ご注文に応じてマルチワット出力のファブリペローレーザをご提供可能です。出力パワーは、波長やご希望のパッケージなどに依存します。

カスタム波長のDFB量子カスケードレーザ(QCL)
分布帰還型(DFB)量子カスケードレーザ(QCL)を、ご希望の中心波長と波長精度でご提供いたします。ご注文の際には、お話を伺うことにより使用条件に合った製品のご提案が可能です。

Figure 166A～166Eではご提供可能な製品例をご紹介しています。詳細については「当社の半導体製造能力」のページをご覧ください。

Click to Enlarge
Figure 166C カスタムQCLまたはICLとしてご提供可能な波長

Click to Enlarge
Figure 166D カスタム仕様のファブリペロー型QCLの最大出力

Click to Enlarge
Figure 166E ご提供可能な利得チップ材料のELスペクトル

Insights:量子カスケードレーザ(QCL)とインターバンドカスケードレーザ(ICL)について

こちらのページでは下記について説明しています。

量子カスケードレーザ(QCL)とインターバンドカスケードレーザ(ICL):印加電流のリミットと発熱によるロールオーバー

このほかにも実験・実習や機器に関するヒントをまとめて掲載しています。こちらからご覧ください。

量子カスケードレーザ(QCL)とインターバンドカスケードレーザ(ICL):印加電流のリミットと発熱によるロールオーバー

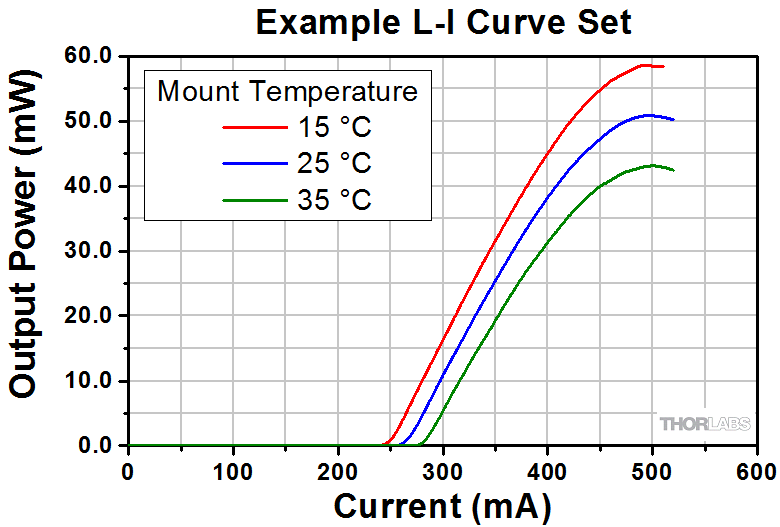

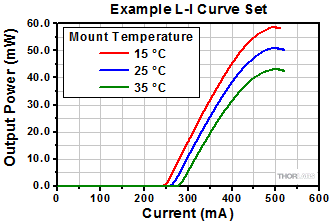

L-I curves for QCL mount held at different temperatures

Click to Enlarge
図2:これらのQCLのL-I曲線は、マウント温度がピーク動作電流値に影響をおよぼすことを示していますが、一方で温度制御マウントを使用しても、ロールオーバー値を超え、レーザを損傷しかねない駆動電流が印加される可能性を排除できないことを示しています。

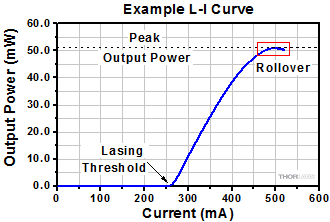

L-I curve for QCL laser, rollover region indicated

Click to Enlarge
図1:QCLのL-I(光出力-駆動電流)曲線例。QCLとICLレーザで典型的な非線形の勾配と、ロールオーバーの領域が見られます。動作パラメータがレーザ発振領域から発生する熱負荷を決定し、それがピーク出力に影響します。こちらのレーザは25 °Cに温度制御されたマウントに取り付けられています。

量子カスケードレーザ(QCL)とインターバンドカスケードレーザ(ICL)で測定された光出力-駆動電流特性(L-I)曲線には、図1の赤枠部分に示すロールオーバーの領域があります。

ロールオーバーの領域にはレーザのピーク出力が含まれます。こちらの例の駆動電流はちょうど500 mAの部分にあたります。この値より高い駆動電流は、レーザを損傷する危険性があります。

レーザ動作
これらのレーザでは、半導体層構造の設計によりエネルギー準位が制御されており、電子が励起準位から制御された準位に落ちる際のエネルギー差により発光します。これらの電子は駆動電流により供給されます。

電子がレーザのエネルギの準位を降りるとき、電子は光子の形でエネルギを放出しますが、電子は光子を放出する代わりに半導体素材に熱を与えることによってもエネルギを放出します。

熱の蓄積
レーザでは、電子の準位間遷移によるエネルギを100%の効率で光子に変換することはできません。エネルギを熱として放出する電子も存在し、それにより、レーザの発振領域の温度が上がります。

レーザ発振領域の熱は、逆に電子によって吸収される場合もあります。このように余分なエネルギが加わることにより、電子がしかるべきエネルギ準位に落ちずに散乱してしまう場合があります。その後、散乱した電子は通常エネルギを光子ではなく、熱として放出します。

レーザの発振領域の温度が上がるにつれ、電子はさらに散乱し、熱ではなく光を生成する電子の割合は小さくなります。温度の上昇はまた、レーザのエネルギ準位にも変化を及ぼし、結果、電子が光子を生成しにくくする場合もあります。これらがともに作用し、レーザ発振領域の温度が上昇し、レーザが電流をレーザ光に変換する効率が低下します。

動作リミットは熱負荷によって決定
L-I曲線の理想的な勾配は、閾値電流以上では線形になることです。図1においてこの閾値電流は270 mAのあたりです。しかし、駆動電流が増加すると勾配が小さくなります。これはレーザ発振領域の温度上昇の影響です。ロールオーバーは、レーザが追加した電流をレーザ光に変換できなくなったときに起こります。追加した駆動電流は代わりに熱のみを発生させます。電流値が高くなりすぎると、レーザ発振領域における局部的な高い熱によりレーザが故障する原因となります。

レーザ発振領域の温度の管理には通常、温度制御マウントが必要です。しかし、半導体素材の熱伝導率は高くないため、熱がレーザ発振領域に蓄積することがあります。図2で示すように、マウントの温度はピーク出力に影響を与えますが、ロールオーバーを防ぐことはできません。

QCLおよびICLの最大駆動電流と最大光出力は、動作条件に依存します。なぜなら動作条件がレーザ発振領域の熱負荷を決定するからです。

最終更新日:2019年12月4日
