LEDマウント

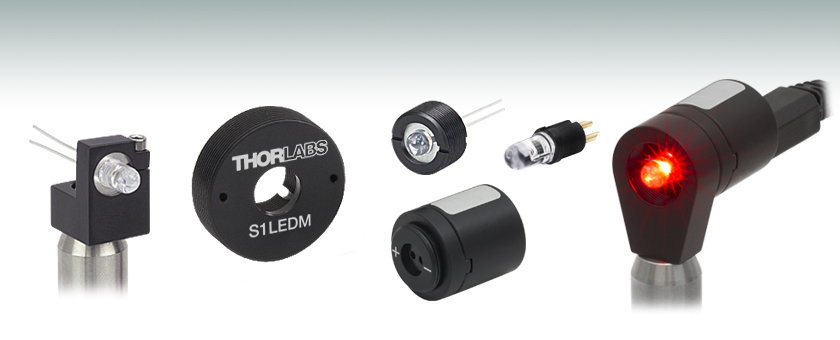

Fixed Mounts for TO-18, TO-18R, TO-39, TO-46, and T1-3/4 LEDs
Lens Tube and Post Mounting Options
Socket for T1-3/4 LEDs

LEDMF

Post Mount for TO-18, TO-18R, and T1-3/4 LEDs

S1LEDM

SM1-Threaded Mount
for LEDs

S05LEDM

Shown with T1-3/4 LED

8060-2

LED Socket Shown
with T1-3/4 LED

LED630E Red LED in LEDMT1F Mount

Application Idea

LEDMT1E

USB-Powered LED Mount, 51 Ω Resistor

Related Items

Temperature-Controlled Breadboard

Please Wait

概要
Feedback

Mounts for TO Can Diodes
	Compatible Packages
Laser Diode Mounts	Ø5.6 mm, Ø9 mm, TO-38, TO-46, TO3
LED Mounts	T1-3/4, TO-18, TO-18R TO-39, TO-46

Socket Selection Guide
Laser Diodes
Light Emitting Diodes
Photodiodes

特長

T-1 3/4パッケージLED用USB電源供給マウント
TO-18、TO-18R、T-1 3/4、TO-39、TO-46のLEDパッケージ用パッシブ型LEDマウント
ベリリウム銅製のLEDソケット

当社では様々なLEDパッケージに対応できる、ポストに取り付け可能でSMネジ付きのLEDマウントをご用意しております。USB電源駆動LEDマウントはT-1 3/4パッケージのLED用で、SM05ネジ付き部品に取り付けることができます。パッシブ型マウントLEDMFは、TO-18、TO-18R、T1-3/4パッケージのマウント無しLEDに対応し、マウント後は当社のØ12 mmまたはØ12.7 mmポストに取り付けることも可能です。TO-18、TO-39、TO-46、T1-3/4のLEDパッケージにはSM05ネジならびにSM1ネジ付きのパッシブ型マウントをご用意しております。これらのSMネジ対応マウントに取り付けることにより、LEDを当社のキネマティックマウント、レンズチューブ、XY 移動マウント、16 mmケージプレート(SM05ネジ対応)、ならびに30 mmケージプレート(SM1ネジ対応)などのSM05またはSM1ネジ対応のオプトメカニクス部品に適用することができます。

また、TO-Can型半導体レーザならびにピグテール付き半導体レーザ用のマウントもご用意しております。

LEDの温度について
このLED用マウントは温度調節機能や温度測定機能を備えていません。そのため、アクティブな冷却が必要なLEDへのご使用には適しておりません。当社のヒートシンク付きマウントに装着済みの高出力LEDのラインナップについてはこちらをクリックしてください。高い動作温度でLEDを駆動すると製品寿命が大幅に短くなります。

Posted Comments:

David Mikolas (posted 2023-06-03 08:42:14.233)

I love the Thorlabs catalog! :-) According to the tech support response to CAS-561960-Q3C0L4 the S1LEDM (SM1-Threaded Mount for LEDs) will also mount several InGaAs photodiodes (e.g. FD10D & FD05D: TO-18, FDGA05: TO-46) and yet I had to write to tech support to find this out. Consider adding links on the photodiode pages that let users know explicitly that they can use the S1LEDM to integrate their bare photodiodes into cage and tube systems. Thanks!

ksosnowski (posted 2023-06-05 10:26:22.0)

Hello David, thanks for reaching out to Thorlabs. We appreciate this insight and we are working to add these notes to the LED mount page. However yes the passive LED mounts are suitable for photodiodes also as long as the photodiode matches the TO-format size listed.

cbrideau (posted 2018-06-12 07:57:02.623)

A version of this with a socket on the backside to plug in your own through-hole resistor would be useful for DIY builders. You could probably squeeze the holes in above the USB connector.

YLohia (posted 2018-06-14 10:31:14.0)

Hello, thank you for your valuable feedback. I will post this on our internal engineering forum.

USB電源供給LEDマウント

ズーム

Item #	LEDMT1E	LEDMT1F
Input Voltage (V_I)	5 V
Resistance	51 Ω	62 Ω
Compatible LED Package	T-1 3/4^a
Mounting Thread	External SM05 (0.535"-40)
Outer Dimensions	Ø0.70" x 0.83"
Compatible LEDs^b	LED370E LED405E LED465E LED528EHP LED780E LED870E LED940E LED1050E LED1070E LED1200E LED1300E LED1450E LED1550E	LED525E LED591E LED625E LED630E LEDW25E LEDW7E

3ピン仕様のLEDとLEDWE-15には対応しません。
抵抗の低いマウントに対応するLEDは通常、抵抗の高いマウントにも対応しますが、光出力は下がります。

Click for Details
LEDMT1Eの図面

Click to Enlarge
LEDMT1Eの電気回路図

T-1 3/4パッケージLED用USB電源供給マウント
51 Ωまたは62 Ωの電流制御抵抗内蔵
SM05外ネジ
LED電源モジュール用Micro-B - Type-A変換USBケーブルが付属

こちらのUSB電源駆動LEDマウントは、T-1 3/4パッケージのマウント無しLED用で電源供給とLED取付けソケットの両方が付いたコンパクトな筐体です。様々な電流要件に対応するため、51 Ωまたは62 Ωの電流制御抵抗付きのLEDマウントをご用意しております。モジュールは筐体背面のmicro-B USBポートからUSB電源、または付属のUSB-Micro-B USBケーブルにつないでPCより電源が供給されます。筐体にはSM05外ネジが付いており、ケージシステムやSM05ネジ付き部品が取り付けられます。

LEDを取り付ける際には、筐体に刻印されている長さを参考にリード線を切断してください(右の図をご覧ください)。LEDは、(+)にアノード、(-)にカソードを挿してください。LEDを取り付ける際に過度の力を加えると電極リード線が曲がる恐れがあります。

こちらの電源供給マウントは抵抗値と入力電圧が固定です。LEDに適したマウントを選ぶことでLEDへのダメージが最小限に抑えられます。一般的に抵抗値の低いマウントは順電流を増加させ、それに比例してLEDの光出力が増加します。しかし順電流がLEDの最大電流を超えると、LEDの恒久的なダメージの原因になる場合があります。LED使用時に推奨される最小抵抗値(R)は、下記の式を用いて求められます。

マウントの入力電圧(V_I,Source)は5V、そして典型的な順電圧(V_F,Typ) ならびに最大順電流(I_F,Max)は、各LEDによります。これらの値についてはLEDの仕様をご覧ください。

LEDマウント

ズーム

LED Mount Compatibility
Item #	LED Package	External Mounting Threads	Compatible Spanner Wrenches
Item #	LED Package	External Mounting Threads	Mount	LED Retaining Ring
LEDMF	TO-18, TO-18R, and T-1 3/4^a	Smooth Bore	N/A	N/A
S05LEDM	TO-18, TO-39, TO-46, and T-1 3/4^a	SM05 (0.535"-40)	SPW603 SPW801	SPW301 SPW801
S1LEDM	TO-18, TO-39, TO-46, and T-1 3/4^a	SM1 (1.035"-40)	SPW909 SPW801	SPW301 SPW801

LEDRGBE、LEDGR、LEDRYは、ピンの数が多く、固定リングによるLEDの位置固定ができないため、LEDMF、S05LEDM、S1LEDMにはお使いいただけません。

LEDマウントLEDMFは、付属のアダプターリング(TO-18用はØ4.7 mmアダプタ、T-1 3/4用はØ5 mmアダプタ)の1つを使ってT-1 3/4やTO-18パッケージを保持する設計となっております。また、TO-18Rパッケージは直接保持することが可能です。LEDはマウント上部にあるキャップスクリュを2 mm六角レンチで締め付けることによって固定されます。L字型のマウントにはM4キャップスクリュが使用できるザグリ穴(貫通穴)があるので LEDMFをØ12 mmまたはØ12.7 mmポストに取り付けることができます。

LEDマウントS05LEDMにはSM05ネジ加工、S1LEDMにはSM1ネジ加工が施されています。こちらは、付属のアダプターリングを用いて当社のTO-18、TO-39、TO-46、T-1 3/4パッケージを保持する設計となっております。外ネジ加工なので様々なSM05またはSM1ネジ対応オプトメカニクス部品に適用できます。

固定リングをマウントにねじ込む、またはマウントを他の部品に結合する際には当社のスパナレンチのご使用をお勧めいたします。調整機能付きスパナレンチSPW801は、LEDの固定リングをマウントにねじ込む際やマウントを他の部品に結合する際に使用できます。また右の表には各マウントに対応可能なスパナレンチが記載されています。

LEDソケット

ズーム

Specifications
Conductor	Beryllium Copper (BeCu)
Insulator	PTFE
Compatible Lead Diameters	0.016" (0.41 mm)
Compatible Lead Lengths	≤0.22" (5.6 mm)
Outer Diameter	5.8 mm (0.23")
Substrate Thickness	6.9 mm (0.27")

当社のLED用ソケットは、2ピンタイプのLEDにお使いいただけます。このソケットは、Ø0.41 mm、長さ5.6 mm以内のピンに適合するサイズで、ベリリウム銅金メッキ仕上げでRoHSに準拠しています。色は製造ロットにより異なり、白、オフホワイト、黒、薄茶になります。
