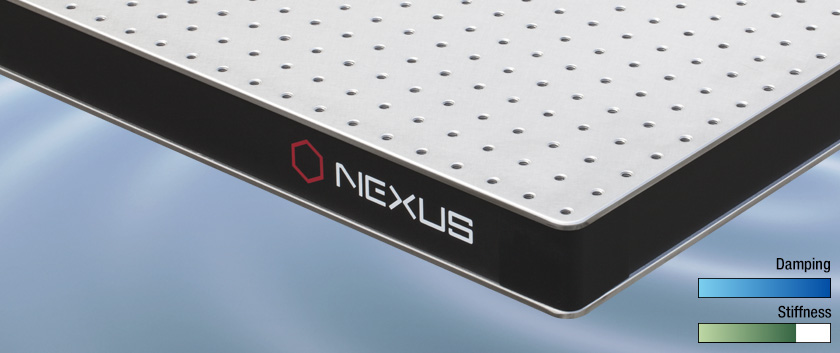

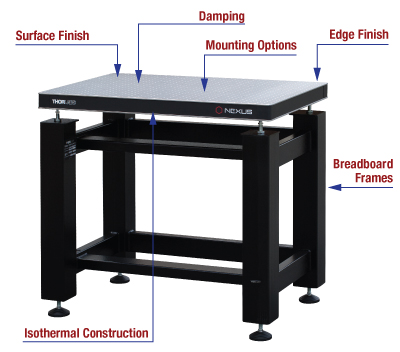

光学ブレッドボード、穴封止タイプ、ダンピング最適化、厚さ60 mm

60 mm (2.4") Thickness
Sealed Mounting Holes
Superior Flatness, Compliance,
and Construction Quality
Machined Matte Finish with Holes
to Edge of Breadboard
Each Breadboard Individually Tested

Please Wait

概要
仕様
除振
コンストラクション
Nexusガイド
Feedback
ブレッドボードセレクションガイド

Nexus^®シリーズの光学テーブルおよびブレッドボード

高品質
Nexusはソーラボ社製の高品質なテーブルおよびブレッドボードのシリーズで、様々なサイズをご用意しております。フォトニクス、イメージング、顕微鏡の用途に対応し、当社の旧製品シリーズよりもさらに高い品質と除振性能を有します。サイズごとに最適化され、各テーブルには個別の試験データが付属します。詳細については「除振」タブおよび「コンストラクション」タブをご参照ください。

追加情報
当社の光学テーブルの製品ラインナップと概要については「Nexusガイド」タブをご参照ください。

Click for Details
Figure 1.1 600 mm x 900 mmのNexusブレッドボードに取り付けた固定型ブレッドボード用フレームPFR6090-8

特長

厚さ:60 mm
300 mm x 300 mm～900 mm x 1200 mmのサイズをご用意
すべてのブレッドボードは個別に最適化され、試験された後に試験データとともに発送
縁から穴までは12.5 mm
穴封止タイプ(液漏れ防止用)
上面:表面上のどの600 mm x 600 mmの領域においても±0.1 mmの平面度
厚さ5 mmの上面および下面のステンレス板とスチール製のサイドパネル
スチール同士を接続することで熱安定性が向上

こちらの厚さ60 mmのNexus^®ブレッドボードは、300 mm x 300 mm～900 mm x 1200 mm(長さ×幅)の豊富なサイズでご用意しております。スチール構造で優れた熱安定性と、各ブレッドボードのサイズに最適化された広帯域ダンピング性能が特長です。厚さ5 mmの上面および下面のステンレス板は、精密加工されたマット仕上げで、600 mm²の範囲にわたる平面度は±0.1 mmとなっています。このブレッドボードには25 mm間隔でM6取付け穴があり、ブレッドボードの縁から穴までは12.5 mmです。

一般的なサイズのミリ規格およびインチ規格のブレッドボードは標準品としてご用意しております。またそのほかのサイズも受注生産品として下記のとおりご用意しています。納期については、在庫および製造状況により変動いたしますので当社までお問い合わせください。サイズほかのカスタマイズも承ります。こちらのCustom Optical Table and Breadboard Requestをご利用いただくか当社までご連絡ください。Nexusシリーズ光学テーブルの製品ラインナップと概要については「Nexusガイド」タブをご参照ください。当社の全てのブレッドボードの比較については、「ブレッドボードセレクションガイド」タブをご参照ください。

支柱の種類
当社では、様々なブレッドボード用の支柱をご用意しております。当社の標準のブレッドボード用には、固定式支柱や、パッシブ型または自動調整機能付きアクティブ型の除振型支柱がございます。ブレッドボードをテーブル上面に取り付ける場合、パッシブ型の除振脚もご利用いただけます。

ScienceDeskフレーム
当社のScienceDesk™シリーズのブレッドボードフレームは人間工学に基づいた設計となっており、顕微鏡の用途向けに最適化されています。固定式フレーム、パッシブ型またはアクティブ型の除振機能付きフレームでご用意しており、便利なアクセサリもございます。ScienceDeskフレームは当社の600 mm x 900 mm～900 mm x 1200 mmの多数のブレッドボードに対応します。

Nexus Product Line Selection Guide
60 mm (2.4") Thick Breadboards
Unsealed Holes	Sealed Holes
304L Non-Magnetic Steel	No Holes
100 mm (4.3") Thick Breadboards
Unsealed Holes	Sealed Holes
Optical Tables

Specifications
Construction
Breadboard Thickness	60 mm (2.4")
Top Skin Flatness	±0.1 mm (±0.004") Over Any 600 mm x 600 mm Area
Construction	Symmetrical Isotropic Construction in All Axes
Top and Bottom Plates	5 mm (0.20") Thick Stainless Steel, 4003 Grade Working Surface
Core Construction	High-Density Plated Steel Honeycomb, 0.26 mm Thick
Damping	Proprietary Optimized Broadband Damping
Side Panels	Rigid Steel Box Section
Side Trim Finish	Matte Black Linoleum, 2 mm Inset from Table Surface
Top Surface Finish	Machined Matte Finish
Compatible Mounting Options	Breadboard Frames and Isolators, ScienceDesk Frames
Mounting Holes	Imperial	Metric
Threads and Spacing	1/4"-20 Tapped Holes on 1" Centers	M6 Tapped Holes on 25 mm Centers
Distance from Edge to First Holes	0.5" from Table Edge on all Sides	12.5 mm from Table Edge on all Sides
Maximum Screw Depth	25.4 mm (1.0") (13.5 mm for Outer Border Holes)
Sealed Holes	Individual Nylon Cups Provide Sealed Mounting Holes for Liquid Spill Management

インチ規格のブレッドボードの寸法と重量

Item #	Dimensions (W x L x H)	Unpacked Weight	Packaged Shipping Weight	Packed Dimensions
B1212T	12" x 12" x 2.4"	23.98 lbs	32.78 lbs	14.9" x 14.9" x 5.5"
B1218T	12" x 18" x 2.4"	36.15 lbs	47.18 lbs	14.9" x 20.5" x 5.5"
B1224T	12" x 24" x 2.4"	46.64 lbs	59.84 lbs	14.9" x 26.7" x 5.5"
B1236T	12" x 36" x 2.4"	67.98 lbs	85.58 lbs	14.9" x 38.6" x 9.0"
B1818T	18" x 18" x 2.4"	48.06 lbs	67.24 lbs	20.5" x 20.5" x 5.5"
B1824T	18" x 24" x 2.4"	67.10 lbs	84.70 lbs	20.5" x 26.4" x 5.5"
B2424T	24" x 24" x 2.4"	86.40 lbs	106.7 lbs	26.4" x 26.4" x 5.5"
B2436T	24" x 36" x 2.4"	132.22 lbs	160.82 lbs	26.4" x 38.6" x 9.0"
B2448T	24" x 48" x 2.4"	175.56 lbs	212.96 lbs	26.4" x 50.4" x 9.0"
B3030T	30" x 30" x 2.4"	144.10 lbs	174.90 lbs	32.2" x 32.3" x 9.0"
B3036T	30" x 36" x 2.4"	169.62 lbs	204.82 lbs	32.3" x 38.6" x 9.0"
B3048T	30" x 48" x 2.4"	220.22 lbs	264.22 lbs	32.3" x 50.4" x 9.0"
B3636T	36" x 36" x 2.4"	199.98 lbs	241.78 lbs	38.6" x 38.6" x 9.0"
B3648T	36" x 48" x 2.4"	260.48 lbs	308.88 lbs	38.6" x 50.4" x 9.0"

ミリ規格のブレッドボードの寸法と重量

Item #	Dimensions (W x L x H)	Unpacked Mass	Packaged Shipping Mass	Packed Dimensions
B3030L	300 mm x 300 mm x 60 mm	10.60 kg	14.60 kg	360 mm x 360 mm x 140 mm
B3045L	300 mm x 450 mm x 60 mm	16.20 kg	21.00 kg	360 mm x 570 mm x 140 mm
B3060L	300 mm x 600 mm x 60 mm	20.70 kg	26.70 kg	360 mm x 670 mm x 140 mm
B3090L	300 mm x 900 mm x 60 mm	30.10 kg	38.10 kg	360 mm x 960 mm x 230 mm
B4545L	450 mm x 450 mm x 60 mm	22.90 kg	29.90 kg	570 mm x 570 mm x 230 mm
B4560L	450 mm x 600 mm x 60 mm	29.80 kg	38.80 kg	570 mm x 660 mm x 140 mm
B6060L	600 mm x 600 mm x 60 mm	38.80 kg	49.90 kg	680 mm x 680 mm x 140 mm
B6090L	600 mm x 900 mm x 60 mm	58.60 kg	72.60 kg	660 mm x 960 mm x 230 mm
B7575L	750 mm x 750 mm x 60 mm	64.00 kg	78.00 kg	810 mm x 810 mm x 230 mm
B7590L	750 mm x 900 mm x 60 mm	75.00 kg	91.00 kg	810 mm x 960 mm x 230 mm
B60120L	600 mm x 1200 mm x 60 mm	77.80 kg	94.80 kg	660 mm x1260 mm x 230 mm
B9090L	900 mm x 900 mm x 60 mm	88.70 kg	106.70 kg	960 mm x 960 mm x 230 mm
B75120L	750 mm x 1200 mm x 60 mm	97.10 kg	117.10 kg	810 mm x 1260 mm x 230 mm
B90120L	900 mm x 1200 mm x 60 mm	115.50 kg	136.50 kg	960 mm x 1260 mm x 230 mm

ダンピングの最適化

広帯域ダンピング
光学テーブルやブレッドボードの最も重要な特性は共振周波数です。共振周波数と振幅は反比例するため、共振周波数をできる限り高くして振動強度を最小限に抑える必要があります。Nexusシリーズのテーブルおよびブレッドボードは規定の周波数領域にわたって広帯域なダンピング機能を有します。より高い性能を得るため、テーブルおよびブレッドボードのサイズごとにダンピングを最適化しています。

様々な試験を行い、ブレッドボードの厚さとサイズの比率を最適化しています。長さ1.2 m以上の大型のブレッドボードは標準的な厚さである110 mmでご提供しています。これに対し、小型のブレッドボードは厚さ60 mmと110 mmの両方をご用意しています。

コンプライアンス

光学テーブルの振動応答を表す伝達関数としては、「コンプライアンス」が最も広く使われています。一定力(静的な力)の場合、静的コンプライアンスは加えられた力に対する線形変位または角度変位の比として定義されます。動的に変化する力(振動)の場合、動的コンプライアンスは振動を発生させる力の振幅に対する励起振動の振幅(角度変位または線形変位)の比となります。テーブルトップのたわみは、テーブル面に取り付けられたコンポーネントの相対位置の変化によって明らかになります。従って、定義を見ると、コンプライアンス値が低いほどたわみが小さく抑えられて、光学テーブル設計上の主要目的に近づくことがわかります。コンプライアンスは周波数に依存し、「変位/加えられたの力(m/N)」の単位で測定されます。

Click to Enlarge
コンプライアンス測定

コンプライアンスの詳細については除振のチュートリアルをご参照ください。

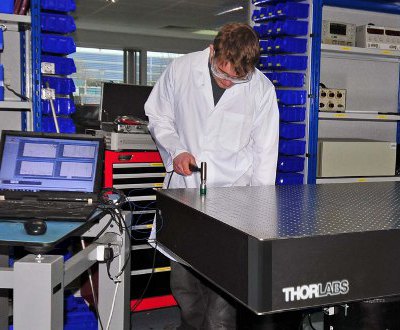

コンプライアンスの測定手順
インパルスハンマを用いてテーブルまたはブレッドボードの上面に力を加え、これによって発生する振動を上面に設置したトランスデューサで検出します(右図参照)。トランスデューサからの信号はアナライザによって読み取られ、周波数応答のスペクトル(つまりコンプライアンス曲線)を得るために使用されます。光学テーブルの開発段階では、テーブルトップの多数のポイントにおけるコンプライアンス曲線を取得しますが、コーナにおけるコンプライアンスが常に最大となります。測定されたコンプライアンス曲線のデータは、テーブルトップのコーナから約150 mmの位置(小型のブレッドボードでは縁からさらに近い位置になります)に設置したセンサに取り込まれ、ハンマで打つ位置はセンサより内側になります。この位置での試験は最悪のデータ値を示しています。

個別の試験データ
各Nexus製品は試験された後に個別の試験データおよびコンプライアンス曲線とともに発送されます。1つのサイズのコンプライアンス曲線を全体の製品に適用する業界標準に比べて、より正確なデータをご提供することができます。当社のコンプライアンス曲線のデータはテーブルのコーナに設置したセンサから取得しているため、最悪の場合のデータ値となっています。

Click to Enlarge
Nexusテーブルのコンプライアンス測定

Test Results

60 mm Thick Breadboards

Item #	Breadboard Size (W x L x H)	Compliance Curve (Click to View)^a
B1212F / B1212T	12" x 12" x 60 mm

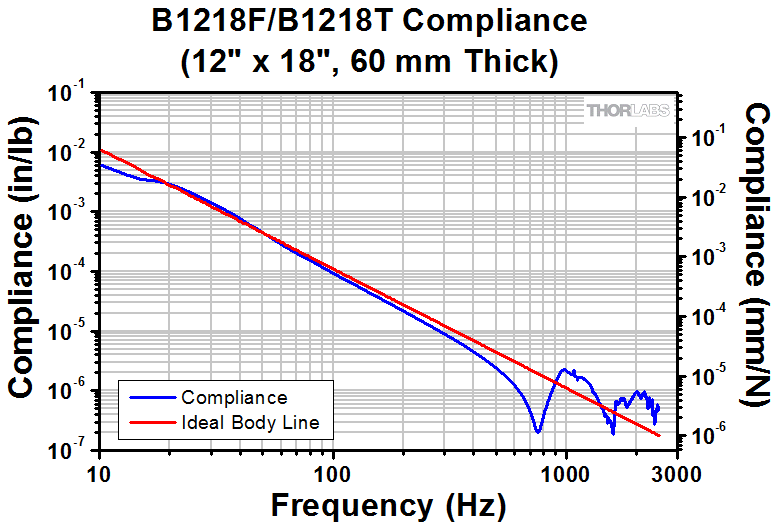

B1218F / B1218T	12" x 18" x 60 mm
B1224F / B1224T	12" x 24" x 60 mm
B1236F / B1236T	12" x 36" x 60 mm
B1818F / B1818T	18" x 18" x 60 mm

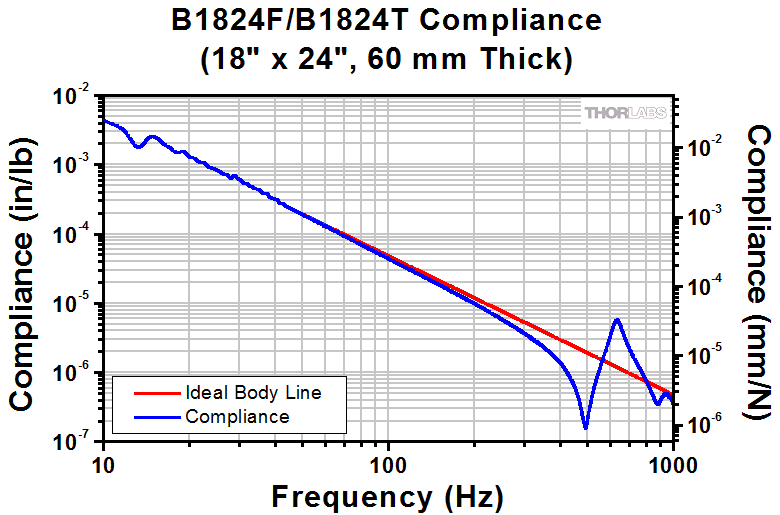

B1824F / B1824T	18" x 24" x 60 mm

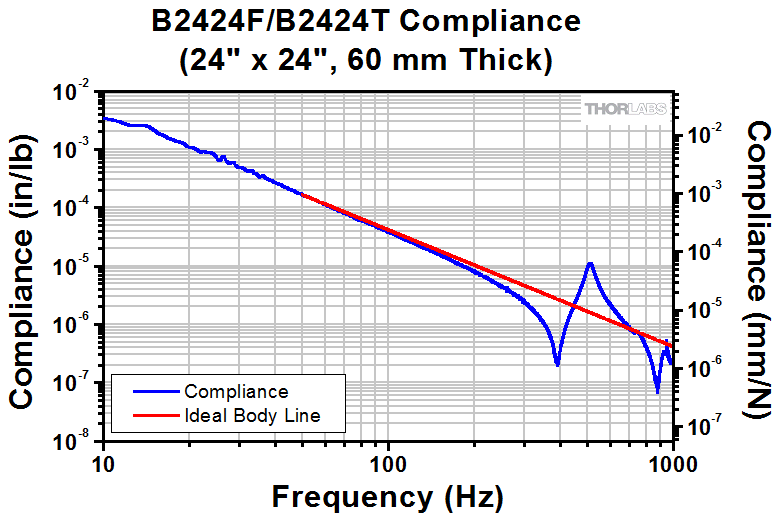

B2424F / B2424T	24" x 24" x 60 mm

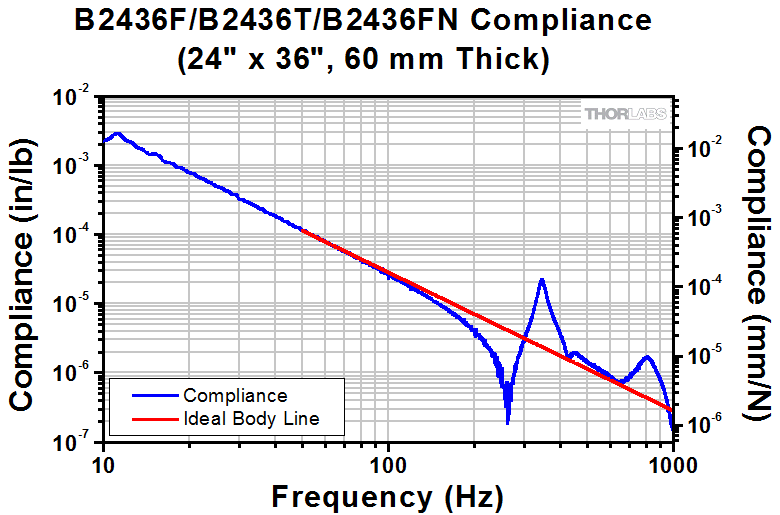

B2436F / B2436T / B2436FN	24" x 36" x 60 mm

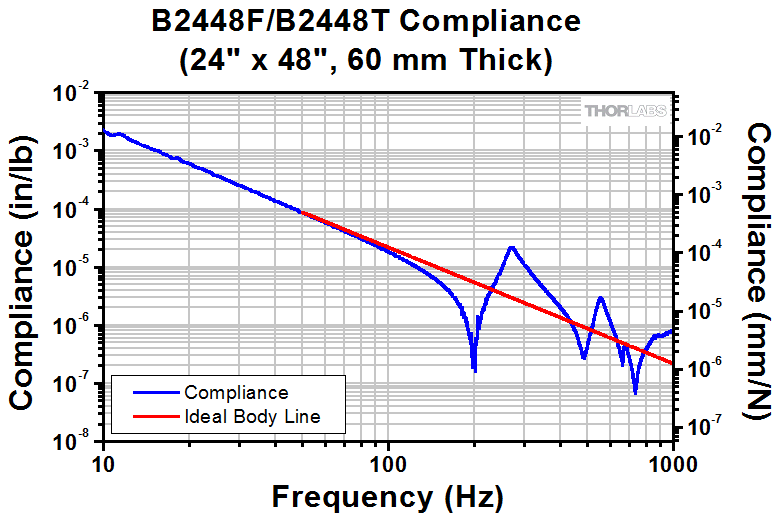

B2448F / B2448T	24" x 48" x 60 mm

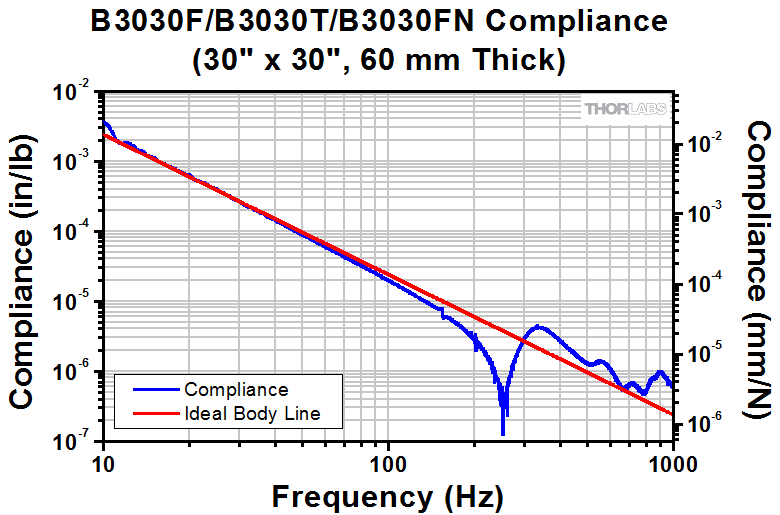

B3030F / B3030T	30" x 30" x 60 mm
B3036F / B3036T / B3036FN	30" x 36" x 60 mm
B3036Y	30" x 36" x 60 mm (No Holes)
B3048F / B3048T / B3048FN	30" x 48" x 60 mm
B3048Y	30" x 48" x 60 mm (No Holes)
B3636F / B3636T	36" x 36" x 60 mm

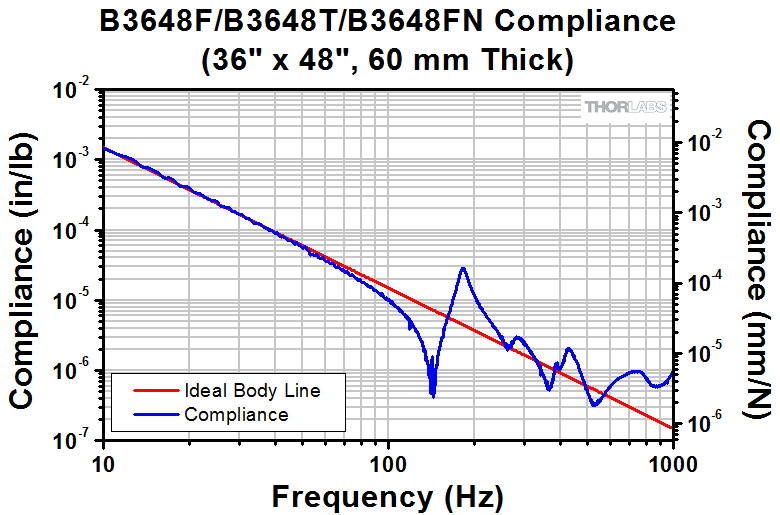

B3648F / B3648T / B3648FN	36" x 48" x 60 mm

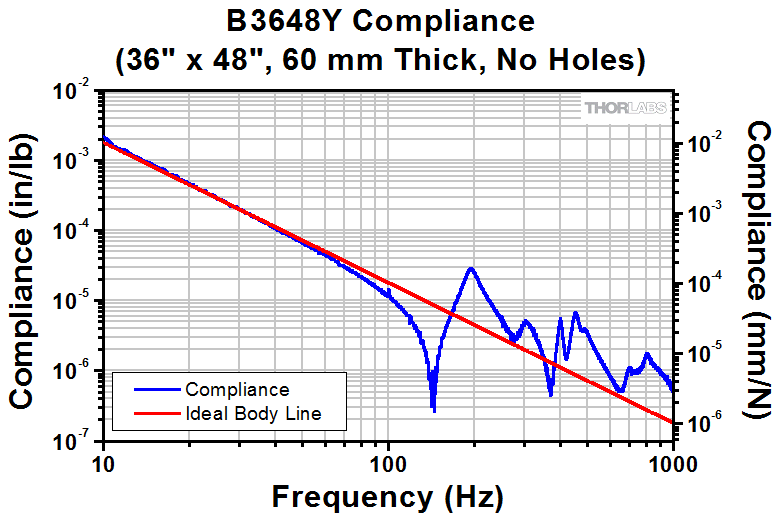

B3648Y	36" x 48" x 60 mm (No Holes)

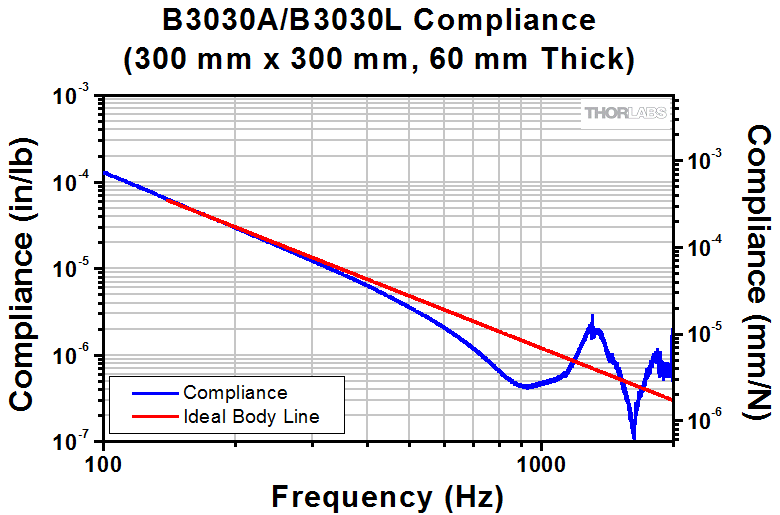

B3030A / B3030L	30 cm x 30 cm x 60 mm

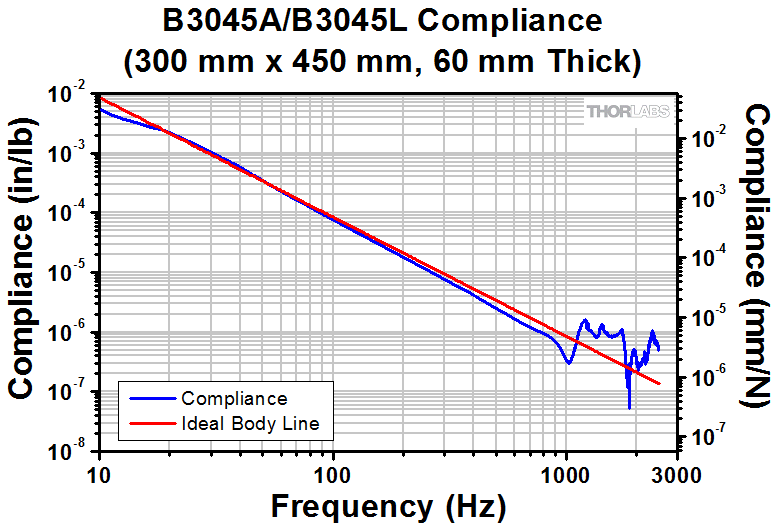

B3045A / B3045L	30 cm x 45 cm x 60 mm

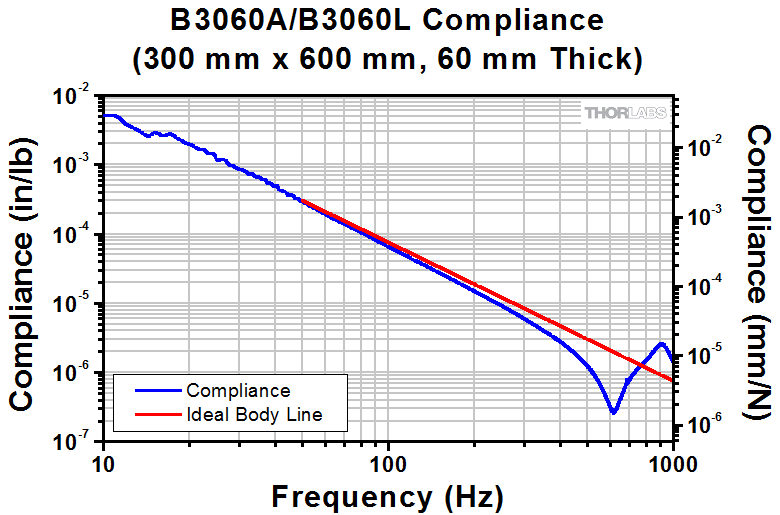

B3060A / B3060L	30 cm x 60 cm x 60 mm
B3090A / B3090L	30 cm x 90 cm x 60 mm

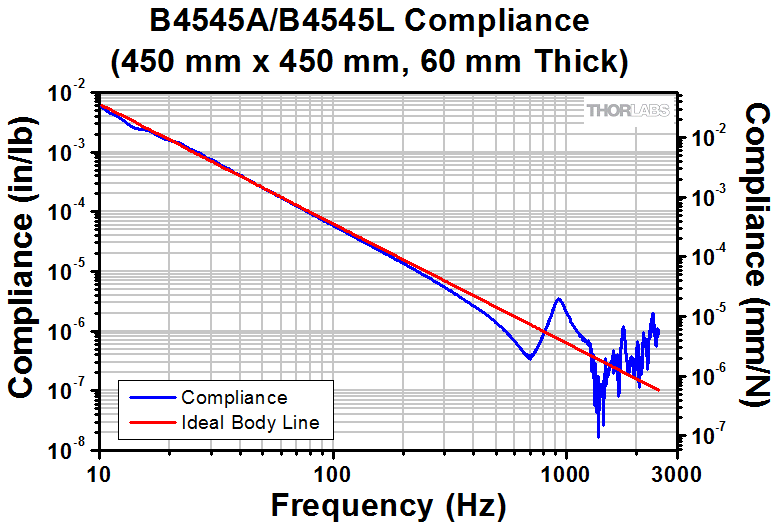

B4545A / B4545L	45 cm x 45 cm x 60 mm

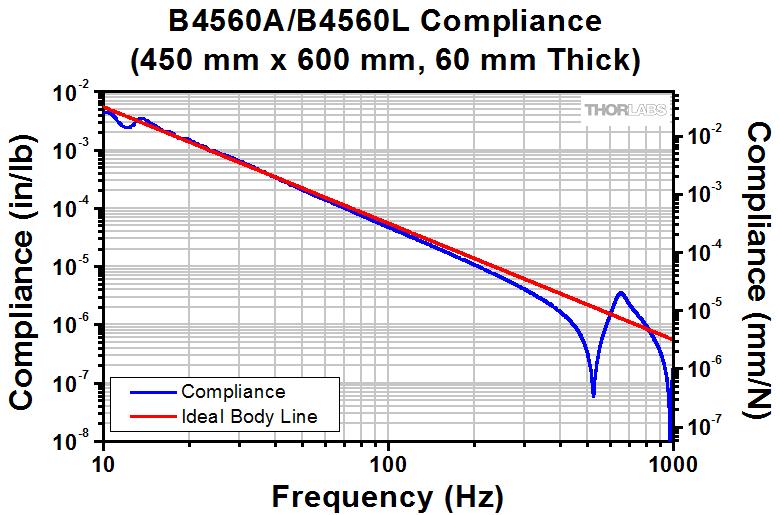

B4560A / B4560L	45 cm x 60 cm x 60 mm

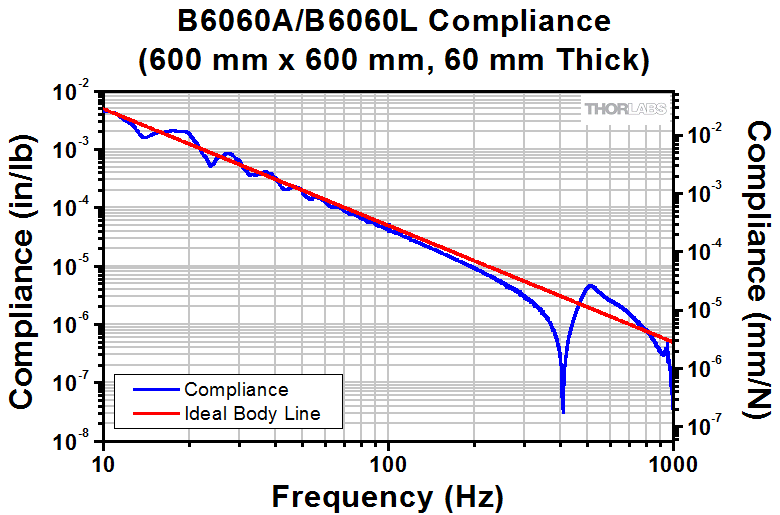

B6060A / B6060L	60 cm x 60 cm x 60 mm
B6090A / B6090L / B6090AN / B6090Z	60 cm x 90 cm x 60 mm

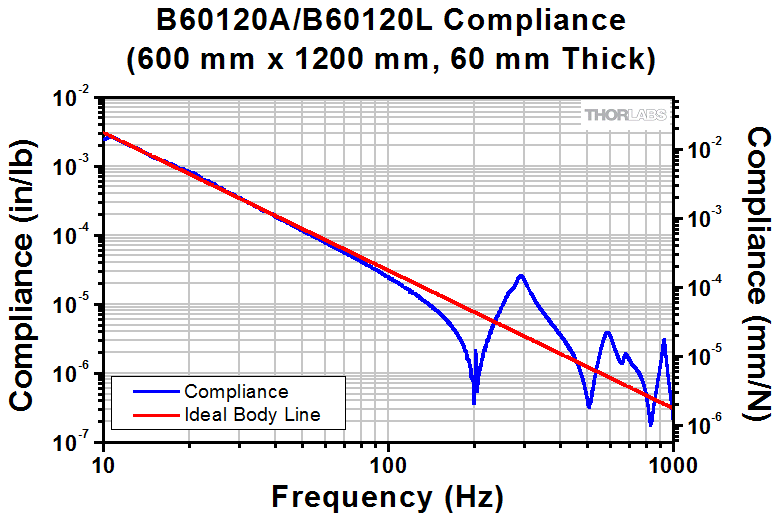

B60120A / B60120L	60 cm x 120 cm x 60 mm

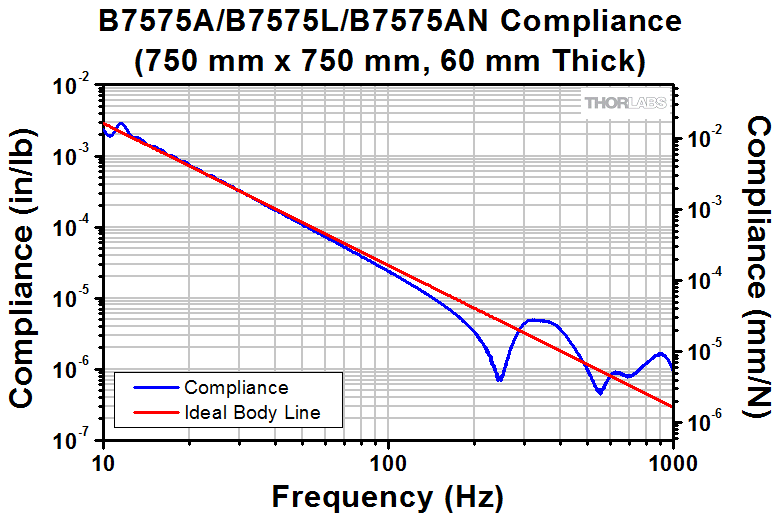

B7575A / B7575L	75 cm x 75 cm x 60 mm
B7590A / B7590L / B7590AN / B7590Z	75 cm x 90 cm x 60 mm
B75120A / B75120L / B75120AN / B75120Z	75 cm x 120 cm x 60 mm
B9090A / B9090L	90 cm x 90 cm x 60 mm

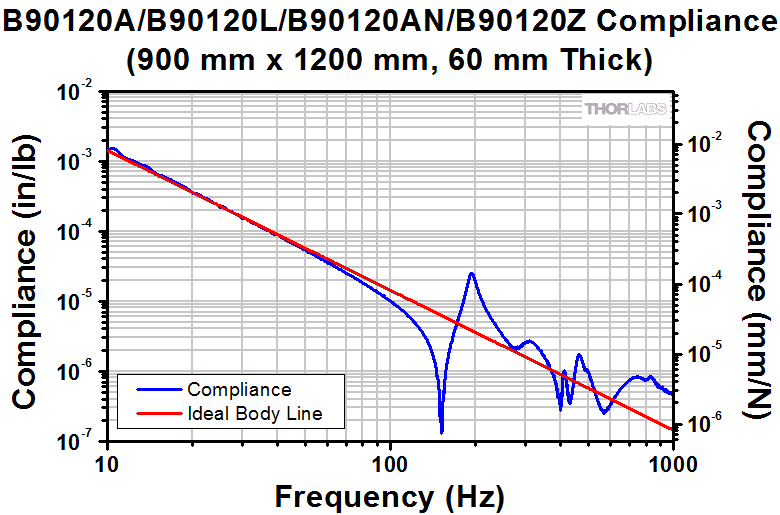

B90120A / B90120L / B90120AN / B90120Z	90 cm x 120 cm x 60 mm

110 mm Thick Breadboards

Item #	Breadboard Size (W x L x H)	Compliance Curve (Click to View)^a
B2436G / B2436U	24" x 36" x 110 mm
B2448G / B2436U	24" x 48" x 110 mm
B2460G / B2460U	24" x 60" x 110 mm
B3036G / B3036U	30" x 36" x 110 mm
B3048G / B3048U	30" x 48" x 110 mm
B3060G / B3060U	30" x 60" x 110 mm

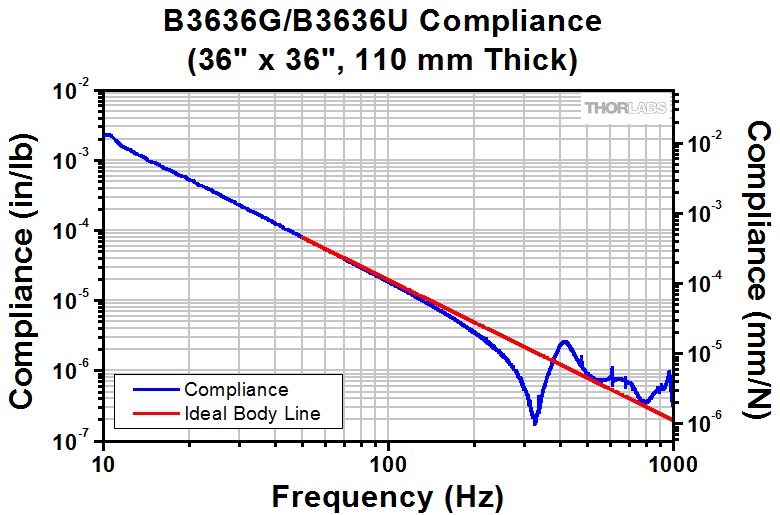

B3636G / B3636U	36" x 36" x 110 mm
B3648G / B3648U	36" x 48" x 110 mm

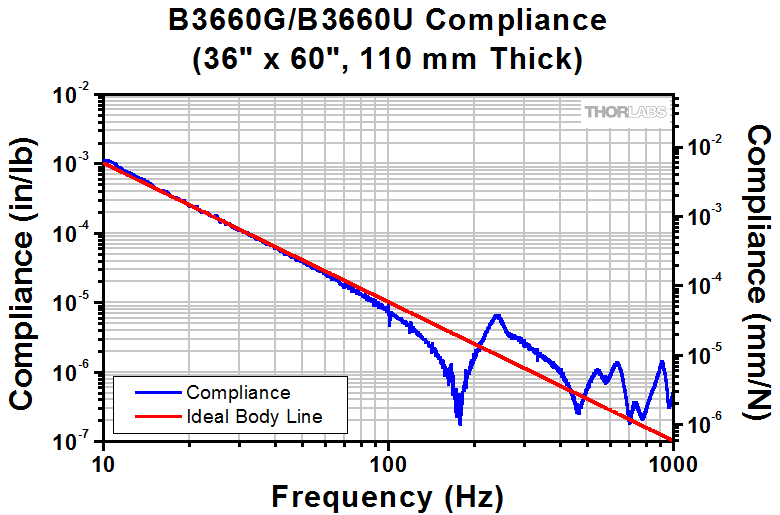

B3660G / B3660U	36" x 60" x 110 mm
B3672G / B3672U	36" x 72" x 110 mm
B4860G / B4860U	48" x 60" x 110 mm
B4872G / B4872U	48" x 72" x 110 mm

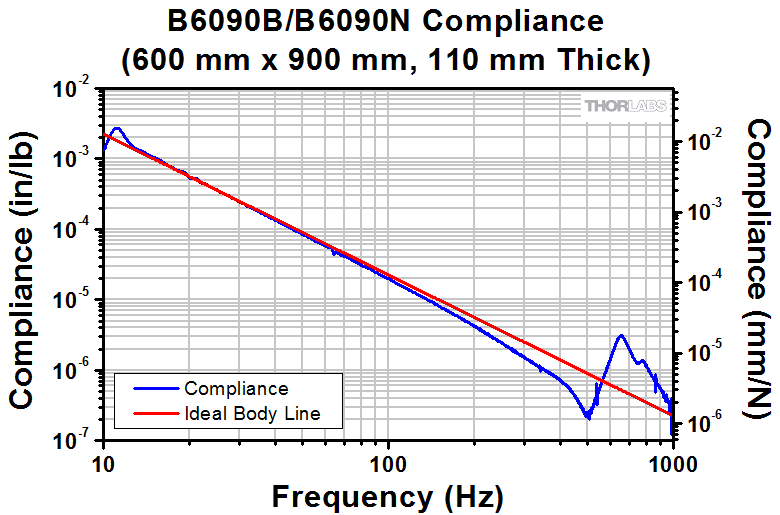

B6090B / B6090N	600 mm x 900 mm x 110 mm
B60120B / B60120N	600 mm x 1200 mm x 110 mm
B60150B / B60150N	600 mm x 1500 mm x 110 mm
B7590B / B7590N	750 mm x 900 mm x 110 mm
B75120B / B75120N	750 mm x 1200 mm x 110 mm

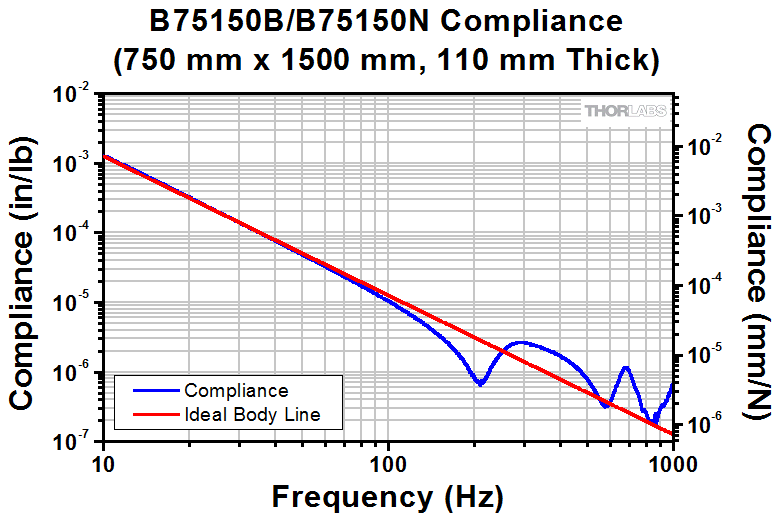

B75150B / B75150N	750 mm x 1500 mm x 110 mm

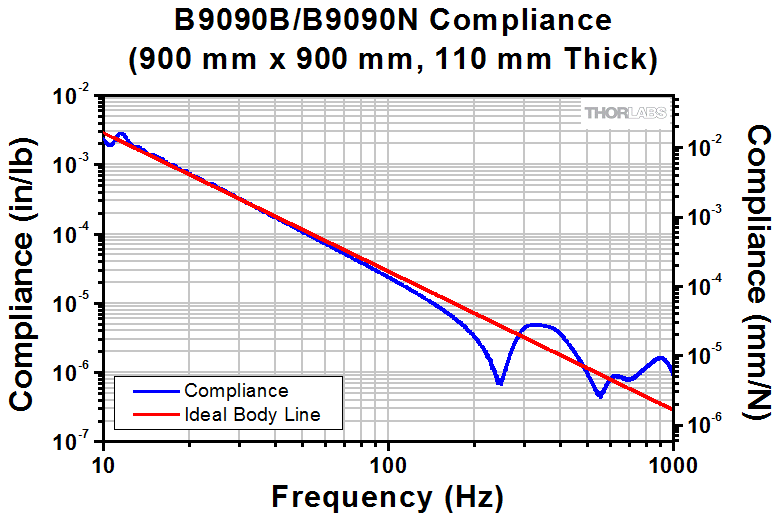

B9090B / B9090N	900 mm x 900 mm x 110 mm
B90120B / B90120N	900 mm x 1200 mm x 110 mm

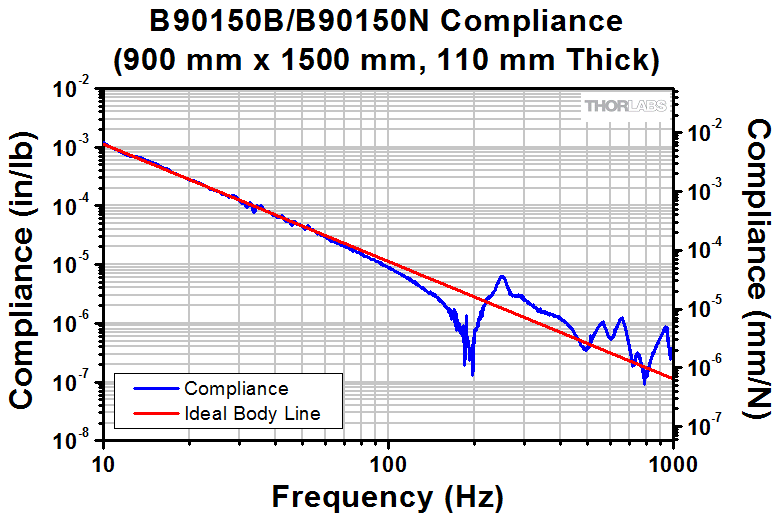

B90150B / B90150N	900 mm x 1500 mm x 110 mm

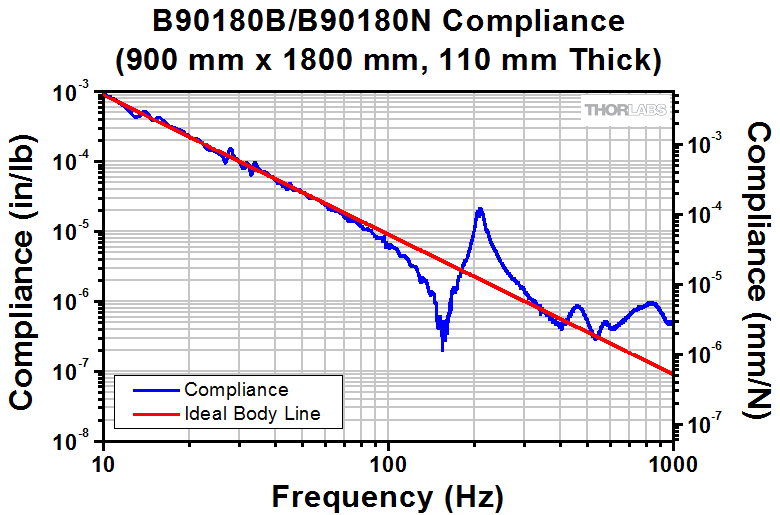

B90180BT / B90180N	900 mm x 1800 mm x 110 mm
B120150B / B120150N	1200 mm x 1500 mm x 110 mm

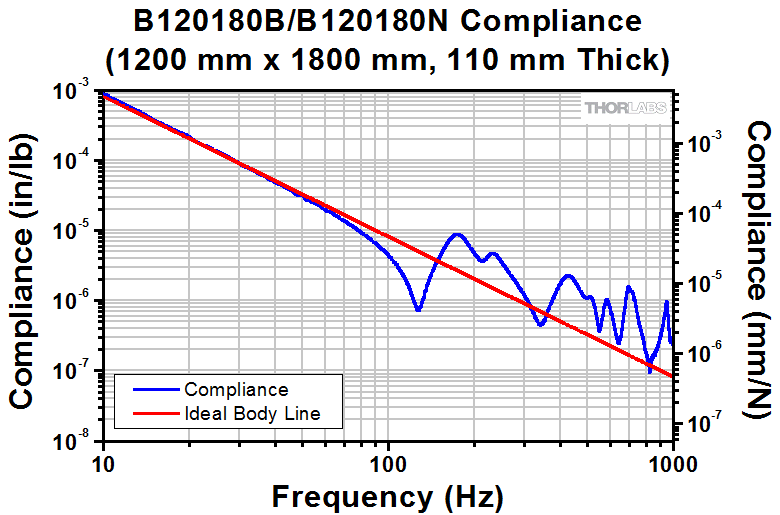

B120180B / B120180N	1200 mm x 1800 mm x 110 mm

こちらのコンプライアンス曲線は典型的なものであり、個々の製品によって若干の変動が生じることがあります。各テーブルは試験された後に、個別の試験データおよびコンプライアンス曲線とともに出荷されます(上記の個別の試験データセクション参照)。

注: 灰色のグラフアイコンのコンプライアンスデータは間もなくご提供予定です。コンプライアンスデータは各ブレッドボードごとに測定されており、ご購入いただいた各製品に付属いたします。

Video 27A Nexusテーブルの組み立ての概要
注:この動画は紹介用に作成されたものです。Nexusテーブルの組み立て順序を示すものではありません。

Nexus^®シリーズの光学テーブルおよびブレッドボードの製造

経験豊富な社内の設計エンジニアがモデルや製作図を作成
テーブル専門の製造施設で再現性の高い一貫した生産を実現
自社施設内での振動伝達率およびコンプライアンスの試験
自社施設内での溶接および加工作業
光学テーブルやブレッドボードのカスタム設計
リーン生産方式:

相互教育の充実により生産需要に対応できるスタッフの育成
品質向上につながる最新技術の活用
納期短縮を実現する効率的な組織

当社の専門チームは、光学テーブル、ブレッドボード、および関連するアクセサリ等の設計について、25年以上の経験があります。当社ではこの経験を活かし、Nexus^®ハニカムテーブル/ブレッドボードの2つの基本的な設計目標を常に達成できるようにしています。1つはテーブルの固有振動数を可能な限り高くすること(周囲の振動を十分に上回る振動数)、もう1つはテーブルの振動を十分に減衰させること(テーブル面上の装置類に起因する振動の迅速な減衰)です。目標達成に向けて、当社のエンジニアは有限要素解析(FEA)やSolidWorksなど、様々なツールを用いて設計の改善を行っています。FEAでは様々な材料の評価や、不要な応力の特定が可能です。SolidWorksは、それぞれのデザインの3Dモデルの構築に使用されています。

Click to Enlarge

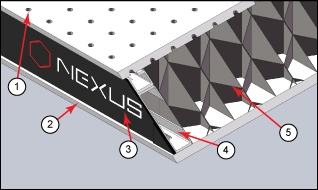

Figure 27C Nexusテーブル/ブレッドボードの断面図。(1)上板、(2)下板、(3)サイドパネル、(4)サイドレール、(5)ハニカムコア

Click to Enlarge

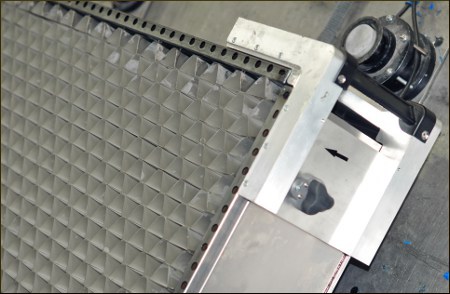

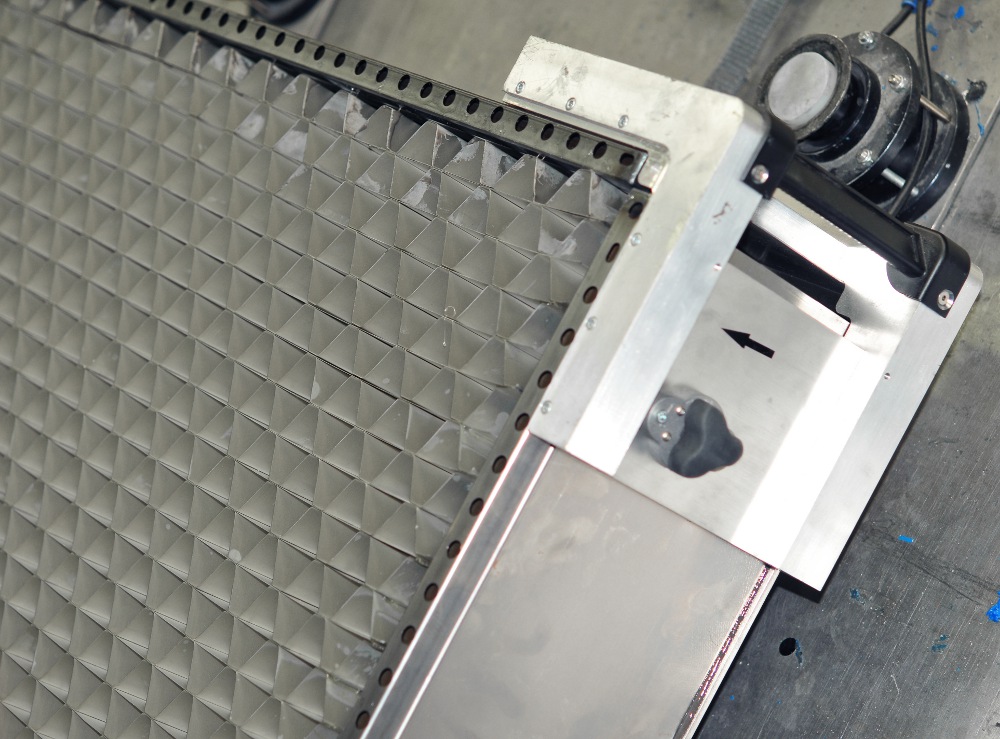

Figure 27B Nexusテーブルのハニカムコア

すべてのNexus光学テーブル/ブレッドボードは、X、Y、Z方向に対して等方性と対称性を持つよう設計されています。最適な熱的安定性が得られるようにスチール製の部品のみで組み立てられており、木材やプラスチック材は使用されていません。各テーブルには、精密加工された上板と下板、連続したハニカムコア、そしてトリム加工仕上げの4枚のサイドパネルが含まれます。Video 27Aではテーブルの組み立て方法を簡単にご紹介しています。各手順の詳細については下記をご覧ください。

熱的安定性に優れた精密スチール構造

当社のNexusテーブル/ブレッドボードは、厚さ5 mmの上板と下板、精密に成形･溶接された厚さ0.26 mmのハニカムコアなどを含め、すべてスチール製です。ハニカムコアの幾何学的な成形には高精度のプレス機を使用し、ピッチは溶接されたフラットシムによって保持されています。Nexusテーブル/ブレッドボードのハニカムコアは上板から下板まで連続していて中間層が無いため、剛性が高く、熱的安定性に優れています。

熱的安定性に優れたNexusの重要な点として、全ての軸方向に対して対称で等方的なスチール構造であることが挙げられます。温度変化に対して、各スチール部品は同様に伸縮するため平坦度を維持することができます。スチールコアは上板から下板まで達していて、プラスチックやアルミニウム製の液体浸入防止のための構造などは中間に入っていません(それらは製品全体の剛性を低下させ、また大きな熱膨張係数の部品を組み込むことになります)。木材ではなくスチール材のサイドパネルを使用しているのは、木材が周囲の水分の影響を受けて不安定になる可能性があるためです。

Click to Enlarge
Figure 27D 出荷前に熱収縮包装が施されているNexus光学テーブル

仕上げ加工と汚染物質を最小限に抑えた包装

自動仕上げ工程
当社のNexusテーブル/ブレッドボードには自動オービタル加工によるマット仕上げを行っており、当社の従来製品に比べて非常に滑らかで平坦になっています。この表面仕上げの改良により、平坦度は±0.1 mm (600 mm x 600 mmあたり)が実現しています。鋭角的なエッジを減らすためにコーナの半径を大きくし、実験室内の安全性を高めています。

Click to Enlarge

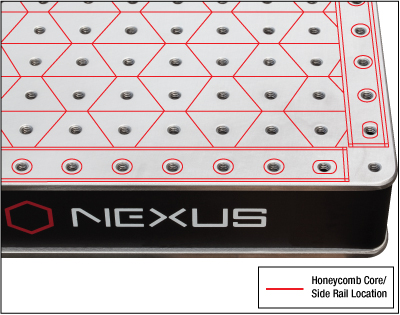

Figure 27E ハニカムコアとサイドパネルの位置を示した図。いずれもネジ穴とは交差していません。

テーブル端部の密閉加工と帯電防止包装
すべての光学テーブルは、輸送中に埃などの様々な汚染物質が混入するのを防ぐために、熱収縮フィルムで包装して出荷されます。当社では、さらにテーブルやブレッドボードの内外表面に付着する空気中の汚染物質を最小限に抑えるために、オプション仕上げや包装についてのサービスをご提供しております。これらのサービスには、金属製ホイルの内層を熱収縮フィルムの外層で覆った帯電防止包装や、静電気や製品内部への埃の侵入を防止する隙間の無いエッジパネル構造のテーブルなどがあります。

取付け穴の種類とパターン

個別にネジ切り加工と皿穴加工が施された取付け穴
テーブルの部品を接合する前に、上面の取付け穴にネジ切り加工をし、さらに僅かに皿穴加工を行います。これによりテーブルに取り付ける部品を平らに設置できます。取付け穴は、その後クリーニングされて、下面はビニールフィルムディスク(穴封止無しタイプ)または封止カップ(穴封止タイプ、下記参照)で封じます。このビニールフィルムは初めて取付け穴を使う時に簡単に穴開けできます。Nexusテーブル/ブレッドボードの取付け穴は、全て指でキャップスクリュを締め付けることができます。

テーブルの末端近くまで配置された穴パターン
上面の穴パターンは、テーブルやブレッドボードの末端からわずか12.5 mm(穴間隔の半分の長さ)の位置まで配置されています。これによりテーブルの使用可能な面積が増え、また取り付け方法も広がります。

Click to Enlarge

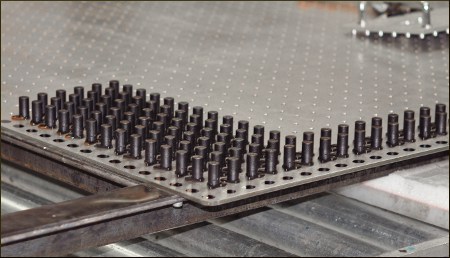

Figure 27F ナイロン製の封止カップの取り付け

ネジの深さと穴封止のオプション
当社用に設計されたコア製造機により、精密に成形されて溶接されたハニカムコアのストリップを生産します。コアはネジ穴と交差しないように成形されて取り付けられます(Figure 27E参照)。これによりネジをテーブルの下板まで挿入することができます(穴封止無しタイプの場合)。最外周を含むネジの深さの規格については「仕様」タブをご参照ください。

封止された取付け穴
テーブルおよびブレッドボードとして、液体の浸入防止用に上板の裏側にナイロン製の封止カップを接着(Figure 27F参照)した製品を製作することも可能です。全てのサイズおよび厚さのテーブルに対して穴を封止することができます。その場合のネジ深さは最大で25.4 mmとなります。

下板の取付け穴
当社のブレッドボードの下板には少なくとも4つの取付け穴があり、除振無しあるいは除振付きの脚を取り付けることができます。これらの取付け穴はブレッドボード用のスタンドに使用するだけでなく、テーブルや実験セットアップに組み込むうえで柔軟に使用することができます。

Precision Dilling of Optical Table Mounting Taps

Click to Enlarge

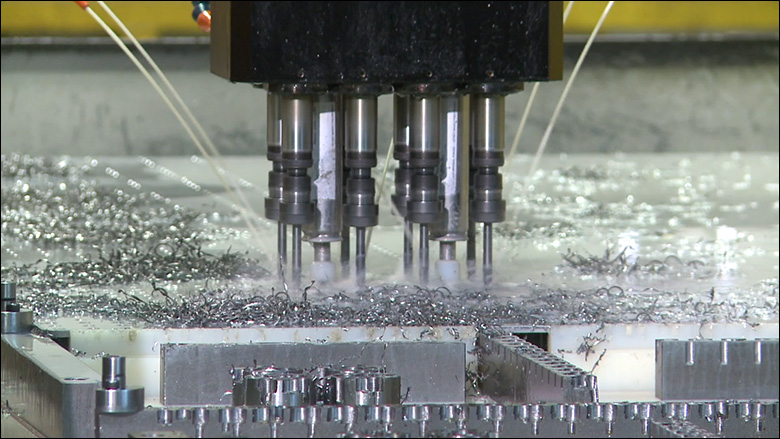

Figure 27G 光学テーブルやブレッドボードのネジ穴は高速のドリルで加工されます。

Click to Enlarge

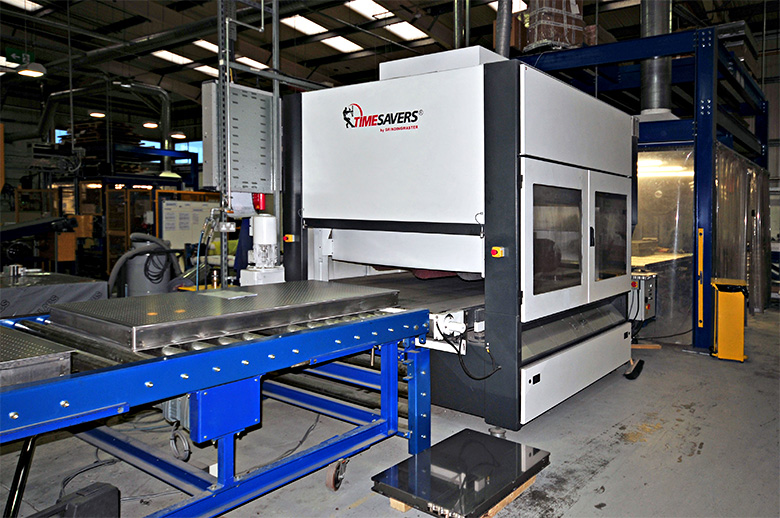

Figure 27H テーブルとブレッドボード表面は当社の仕上げ用の加工機で磨かれます。

Click to Enlarge
Figure 27I テーブルとブレッドボードは当社のホットプレス機で加圧して接合されます。

Nexus Product Line Selection Guide
Optical Tables
210 mm (8.4") Thick	310 mm (12.2") Thick
210 mm (8.4) Thick, Sealed Holes	310 mm (12.2") Thick, Sealed Holes
304L Nonmagnetic Steel	Optical Table and Leg Kits
Breadboards
60 mm (2.4") Thick	110 mm (4.3") Thick
60 mm (2.4") Thick, Sealed Holes	110 mm (4.3") Thick, Sealed Holes
304L Nonmagnetic Steel	No Holes

標準的なNexus^®およびブレッドボードのご提供可能サイズ　

当社のNexusシリーズの光学テーブルおよびブレッドボードの製品は、フォトニクス、イメージング、顕微鏡用途に対応可能な高性能の光学テーブル製品群としてご提供しております。Nexusテーブルおよびブレッドボードは強化されたダンピング性能、精密加工マット仕上げの上面と下面、テーブルトップ縁まで配列された穴を特長としています。各製品には個別の試験データが付属します。　

当社のテーブルおよびブレッドボードは様々なサイズでご用意しております(下表参照)。ほとんどのサイズは標準品(表内の緑のアイコン)としてのご用意がございます。その他のサイズは特注品となります(青いアイコン)。カスタム仕様のテーブルおよびブレッドボードもございます。一般的なカスタムサイズは表内に黄色いアイコンで示されています。カスタム製品についてはカスタムテーブルおよびブレッドボードについてのお問い合わせフォームからご連絡ください。

多くのテーブルおよびブレッドボードは、2種類の厚さと封止穴付き・無しのタイプをご用意しております。非磁性のスチール製テーブルおよびブレッドボード、テーブルおよび脚キット付きタイプ、穴無しのブレッドボードもございます。表内の緑および青いアイコンをクリックすると、各サイズごとの標準品と特注品のテーブルがご覧いただけます。　

Nexus光学テーブル

Metric

Width

	1 m	1.2 m	1.5 m
2 m	T1020C: 210 mm Thick T1020P: 210 mm Thick, Sealed Holes T1020D: 310 mm Thick T1020CK: 210 mm Thick, Kit with 700 mm Active Legs T1020Q: 310 mm Thick, Sealed Holes T1020CH: 210 mm Thick, Two Through Ports	T1220C: 210 mm Thick T1220P: 210 mm Thick, Sealed Holes T1220CK: 210 mm Thick, Kit with 700 mm Active Legs T1220D: 310 mm Thick T1220CH: 210 mm Thick, Two Through Ports T1220E: 460 mm Thick T1220R: 460 mm Thick, Sealed Holes T1220Q: 310 mm Thick, Sealed Holes	See our Custom Tables and Breadboards Request Form to Request a Quote
2.5 m	T1025C: 210 mm Thick T1025P: 210 mm Thick, Sealed Holes T1025D: 310 mm Thick T1025Q: 310 mm Thick, Sealed Holes	T1225C: 210 mm Thick T1225P: 210 mm Thick, Sealed Holes T1225D: 310 mm Thick T1225Q: 310 mm Thick, Sealed Holes T1225QK: 310 mm Thick, Sealed Holes, Kit with 600 mm Active Legs T1225CN: 210 mm Thick, 304L Grade Non-Magnetic Steel T1225CH: 210 mm Thick, Two Through Holes T1225E: 460 mm Thick T1225R: 460 mm Thick, Sealed Holes	T1525C: 210 mm Thick T1525D: 310 mm Thick T1525Q: 310 mm Thick, Sealed Holes T1525P: 210 mm Thick, Sealed Holes T1525E: 460 mm Thick T1525R: 460 mm Thick, Sealed Holes
3 m	See our Custom Tables and Breadboards Request Form to Request a Quote	T1230D: 310 mm Thick T1230Q: 310 mm Thick, Sealed Holes	T1530D: 310 mm Thick T1530Q: 310 mm Thick, Sealed Holes T1530QK: 310 mm Thick, Sealed Holes, Kit with 600 mm Active Legs T1530E: 460 mm Thick T1530R: 460 mm Thick, Sealed Holes
4 m	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	T1540D: 310 mm Thick T1540Q: 310 mm Thick, Sealed Holes T1540E: 460 mm Thick T1540R: 460 mm Thick, Sealed Holes

Imperial

Width

	3'	4'	4.8'
6'	T36H: 8.3" Thick T36V: 8.3" Thick, Sealed Holes T36J: 12.2" Thick T36W: 12.2" Thick, Sealed Holes T36HH: 8.3" Thick, Two Through Holes	T46H: 8.3" Thick T46V: 8.3" Thick, Sealed Holes T46J: 12.2" Thick T46W: 12.2" Thick, Sealed Holes T46HH: 8.3" Thick, Two Through Holes T46HK: 8.3" Thick, Kit with 700 mm Active Legs T46K: 18.1" Thick T46X: 18.1" Thick, Sealed Holes	See our Custom Tables and Breadboards Request Form to Request a Quote
8'	T38H: 8.3" Thick T38V: 8.3" Thick, Sealed Holes T38J: 12.2" Thick T38W: 12.2" Thick, Sealed Holes	T48H: 8.3" Thick T48V: 8.3" Thick, Sealed Holes T48J: 12.2" Thick T48W: 12.2" Thick, Sealed Holes T48WK: 12.2" Thick, Sealed Holes, Kit with 600 mm Active Legs T48K: 18.1" Thick T48X: 18.1" Thick, Sealed Holes T48HH: 8.3" Thick, Two Through Holes T48HK: 8.3" Thick, Kit with 700 mm Active Legs T48HN: 8.3" Thick, 304L Grade Non-Magnetic Steel	T58H: 8.3" Thick T58V: 8.3" Thick, Sealed Holes T58J: 12.2" Thick T58W: 12.2" Thick, Sealed Holes T58K: 18/1" Thick T58X: 18.1" Thick, Sealed Holes
10'	See our Custom Tables and Breadboards Request Form to Request a Quote	T410J: 12.2" Thick T410W: 12.2" Thick, Sealed Holes	T510J: 12.2" Thick T510W: 12.2" Thick, Sealed Holes T510WK: 12.2" Thick, Sealed Holes, Kit with 600 mm Active Legs T510K: 18.1" Thick T510X: 18.1" Thick, Sealed Holes
14'	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	T514J: 12.2" Thick T514W: 12.2" Thick, Sealed Holes T514K: 18.1" Thick T514X: 18.1" Thick, Sealed Holes

Legend

Icon	Availability	Typical Lead Time^a
	Stocked Item	Same Day
	Build to Order	4 - 6 Weeks
	Custom Build	6 - 8 Weeks

正確な納期は製品シリーズによって異なります。各製品ごとにご確認ください。.

Nexusブレッドボード

Metric

Width

	300 mm	450 mm	600 mm	750 mm	900 mm	1200 mm
300 mm	B3030A: 60 mm Thick B3030L: 60 mm Thick, Sealed Holes	-	-	-	-	-
450 mm	B3045A: 60 mm Thick B3045L: 60 mm Thick, Sealed Holes	B4545A: 60 mm Thick B4545L: 60 mm Thick, Sealed Holes	-	-	-	-
600 mm	B3060A: 60 mm Thick B3060L: 60 mm Thick, Sealed Holes	B4560A: 60 mm Thick B4560L: 60 mm Thick, Sealed Holes	B6060A: 60 mm Thick B6060L: 60 mm Thick, Sealed Holes	-	-	-
750 mm	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	B7575A: 60 mm Thick B7575L: 60 mm Thick, Sealed Holes	-	-
900 mm	B3090A: 60 mm Thick B3090L: 60 mm Thick, Sealed Holes	See our Custom Tables and Breadboards Request Form to Request a Quote	B6090A: 60 mm Thick B6090L: 60 mm Thick, Sealed Holes B6090Z: 60 mm Thick, Untapped Top Skin B6090B: 110 mm Thick B6090AN: 60 mm Thick, 304L Grade Non-Magnetic Steel B6090N: 110 mm Thick, Sealed Holes	B7590A: 60 mm Thick B7590L: 60 mm Thick, Sealed Holes B7590Z: 60 mm Thick, Untapped Top Skin B7590AN: 60 mm Thick, 304L Grade Non-Magnetic Steel B7590B: 110 mm Thick B7590N: 110 mm Thick, Sealed Holes	B9090A: 60 mm Thick B9090L: 60 mm Thick, Sealed Holes B9090B: 110 mm Thick B9090N: 110 mm Thick, Sealed Holes	-
1200 mm	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	B60120A: 60 mm Thick B60120L: 60 mm Thick, Sealed Holes B60120B: 110 mm Thick B60120N: 110 mm Thick, Sealed Holes	B75120A: 60 mm Thick B75120L: 60 mm Thick, Sealed Holes B75120Z: 60 mm Thick, Untapped Top Skin B75120B: 110 mm Thick B75120AN: 60 mm Thick, 304L Grade Non-Magnetic Steel B75120N: 110 mm Thick, Sealed Holes	B90120A: 60 mm Thick B90120L: 60 mm Thick, Sealed Holes B90120Z: 60 mm Thick, Untapped Top Skin B90120AN: 60 mm Thick, 304L Grade Non-Magnetic Steel B90120B: 110 mm Thick B90120N: 110 mm Thick, Sealed Holes	See our Custom Tables and Breadboards Request Form to Request a Quote
1500 mm	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	B60150B: 110 mm Thick B60150N: 110 mm Thick, Sealed Holes	B75150B: 110 mm Thick B75150N: 110 mm Thick, Sealed Holes	B90150B: 110 mm Thick B90150N: 110 mm Thick, Sealed Holes	B120150B: 110 mm Thick B120150N: 110 mm Thick, Sealed Holes
1800 mm	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	B90180B: 110 mm Thick B90180N: 110 mm Thick, Sealed Holes	B120180B: 110 mm Thick B120180N: 110 mm Thick, Sealed Holes

Imperial

Width

	12"	18"	24"	30"	36"	48"
12"	B1212F: 2.4" Thick B1212T: 2.4" Thick, Sealed Holes	-	-	-	-	-
18"	B1218F: 2.4" Thick B1218T: 2.4" Thick, Sealed Holes	B1818F: 2.4" Thick B1818T: 2.4" Thick, Sealed Holes	-	-	-	-
24"	B1224F: 2.4" Thick B1224T: 2.4" Thick, Sealed Holes	B1824F: 2.4" Thick B1824T: 2.4" Thick, Sealed Holes	B2424F: 2.4" Thick B2424T: 2.4" Thick, Sealed Holes	-	-	-
30"	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	B3030F: 2.4" Thick B3030T: 2.4" Thick, Sealed Holes	-	-
36"	B1236F: 2.4" Thick B1236T: 2.4" Thick, Sealed Holes	See our Custom Tables and Breadboards Request Form to Request a Quote	B2436F: 2.4" Thick B2436Y: 2.4" Thick, No Holes B2436T: 2.4" Thick, Sealed Holes B2436FN: 2.4" Thick, 304L Grade Non-Magnetic Steel B2436G: 4.3" Thick B2436U: 4.3" Thick, Sealed Holes	B3036F: 2.4" Thick B3036Y: 2.4" Thick, No Holes B3036T: 2.4" Thick, Sealed Holes B3036G: 4.3" Thick B3036FN: 2.4" Thick, 304L Grade Non-Magnetic Steel B3036U: 4.3" Thick, Sealed Holes	B3636F: 2.4" Thick B3636T: 2.4" Thick, Sealed Holes B3636G: 4.3" Thick B3636U: 4.3" Thick, Sealed Holes	-
48"	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	B2448F: 2.4" Thick B2448T: 2.4" Thick, Sealed Holes B2448G: 4.3" Thick B2448U: 4.3" Thick, Sealed Holes	B3048F: 2.4" Thick B3048Y: 2.4" Thick, No Holes B3048T: 2.4" Thick, Sealed Holes B3048FN: 2.4" Thick, 304L Grade Non-Magnetic Steel B3048G: 4.3" Thick B3048U: 4.3" Thick, Sealed Holes	B3648F: 2.4" Thick B3648Y: 2.4" Thick, No Holes B3648T: 2.4" Thick, Sealed Holes B3648G: 4.3" Thick B3648U: 4.3" Thick, Sealed Holes B3648FN: 2.4" Thick, 304L Grade Non-Magnetic Steel	See our Custom Tables and Breadboards Request Form to Request a Quote
60"	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	B2460G: 4.3" Thick B2460U: 4.3" Thick, Sealed Holes	B3060G: 4.3" Thick B3060U: 4.3" Thick, Sealed Holes	B3660G: 4.3" Thick B3660U: 4.3" Thick, Sealed Holes	B4860G: 4.3" Thick B4860U: 4.3" Thick, Sealed Holes
72"	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	See our Custom Tables and Breadboards Request Form to Request a Quote	B3672G: 4.3" Thick B3672U: 4.3" Thick, Sealed Holes	B4872G: 4.3" Thick B4872U: 4.3" Thick, Sealed Holes

Posted Comments:

Dmitry Skvortsov (posted 2024-11-26 15:44:01.683)

Hi, How is it mounted to the passive isolators: PWA074 or PWA074 when used with frames e.g. PFR60120-8 upgraded to passive isolation?

spolineni (posted 2024-12-23 09:25:39.0)

Thank you for your inquiry. The PWA074 passive isolation mounts can be bolted directly to the PFR60120-8 frame using the M6 tapped holes provided. I will contact you to offer further assistance.

Rudi Høhrmann (posted 2021-10-07 07:13:21.53)

Hi Thorlaps, Is it possible to get the B6090L machined as a special edition? It will be used as a part of an engraving machine; but needs 4 each Rail guides mounted and it needs holes for attaching it to a ball screw. We have machined a couple of B6090L's in the past; but it's really difficult without damaging the internal honeycomb structure. Best Regards Rudi Høhrmann RH Optronic ApS.

cwright (posted 2021-10-07 09:24:00.0)

Response from Charles at Thorlabs: Thank you for your query. A member of the technical support team will reach out to you to discuss options for customisation.

william.hargus (posted 2017-08-04 12:39:35.333)

I have one of your 100 mm breadboards B3648T, however I am required to hard mount it to a science desk frame. Are there adapters to hard mount an optical breadboard to the science desk frame? Thank-you, Bill Hargus

awebber-date (posted 2017-08-08 09:24:29.0)

Response from Alex at Thorlabs: For the passive and rigid ScienceDesk™ frames, the breadboards rest on the supports, they cannot be fixed to them. For the active frames, 1/4-20 (M6) screws are provided that screw into the mounting holes of the breadboard. These couple to the locating holes in the mounts of the frame.

Breadboards	Nexus, Optimized Damping	Intrinsically Damped	Aluminum Honeycomb	Stainless Steel	Solid Aluminum
Construction
Breadboard Thickness	60 mm (2.4") 110 mm (4.3")	58 mm (2.28")	25 mm (0.98") 55 mm (2.2")	12.7 mm (0.5")	7.0 mm (0.28") 9.5 mm (0.375") 12.7 mm (0.5") 19.05 mm (0.75")
Working Surface	4003 Grade Stainless Steel or 304L Grade Non-Magnetic Steel Top Plate	4003 Grade Stainless Steel Top Plate	Aluminum	416 Grade Stainless Steel	Solid Aluminum Anodized or Unanodized
Top Skin	5 mm (0.20")	5 mm (0.20")	6 mm (0.24")	N/A	N/A
Bottom Skin	5 mm (0.20")	3 mm (0.12")	3 mm (0.12")	N/A	N/A
Core Design	High-Density Plated Steel Honeycomb, 0.26 mm Thick		High-Density Plated Aluminum Honeycomb	N/A	N/A
Side Panels	Rigid Steel Box Section	Unplasticized Polyvinyl Chloride (uPVC)	Black Laminated Aluminum Sides	N/A	N/A
Ferromagnetism	Magnetic or Non-Magnetic Options	Magnetic	Non-Magnetic	Magnetic	Non-Magnetic
Sealed Holes	Sealed (25 mm Depth) or Non-Sealed Options	Non-Sealed		N/A	N/A
Thread Options	1/4"-20 (M6) Tapped Holes	1/4"-20 (M6) Tapped Holes		1/4"-20 (M6) Tapped Holes	4-40 (M3), 8-32 (M4) and 1/4"-20 (M6), or 1/4"-20 (M6) Tapped Holes
Spacing	1" (25 mm) Centers	1" (25 mm) Centers		1" (25 mm) Centers	0.4" (10 mm) Centers, 0.5" (12.5 mm) Centers, or 1" (25 mm) Centers
Distance from Edge to First Holes	0.5" (12.5 mm) on all Sides		0.5" (12.5 mm) or 1.0" (25 mm) on all Sides	0.5" (12.5 mm) on all Sides	0.4" (10 mm) on all Sides or 0.5" (12.5 mm) on all Sides
Performance^a
Damping				N/A	N/A
Stiffness	60 mm (2.4") Thick	58 mm (2.28") Thick	25 mm (0.98") Thick	12.7 mm (0.5") Thick	7.0 mm (0.28") Thick
Stiffness	110 mm (4.3") Thick	58 mm (2.28") Thick	55 mm (2.2") Thick	12.7 mm (0.5") Thick	19.05 mm (0.75") Thick

表中のダンピングおよび剛性性能は定性的な表示であり、各ブレッドボードの正確な仕様ではありません。

光学ブレッドボードセレクションガイド

セレクションガイドでは、当社のハニカム型およびソリッドタイプのアルミニウム製のブレッドボードをサイズごとにリストアップしています。まず、お探しのブレッドボードの幅と長さを見つけ、次にタイプをお選びください。それぞれの表は、ヘッダにあるMore [+] をクリックすると広がります。

当社では様々な種類のブレッドボードをご提供しております。冷却が必要な用途向けには、アルミニウム製の水冷式ブレッドボードをいくつかご用意しております。また、温度制御機能付きミニシリーズブレッドボードは規模の小さい用途向けです。手動制御のステージとして、アルマイト加工アルミニウム製の大型移動ステージや回転ブレッドボードをご用意しています。また、顕微鏡用途に適した製品として、手動式または電動式可動型取付けプラットフォームもございます。

Table 10B Metric Optical Breadboard Size Options
Width	Length	Honeycomb					Stainless Steel	Solid Aluminum^a
Width	Length	Nexus (60 mm Thick)^b	Nexus (110 mm Thick)^b	Intrinsically Damped (58 mm Thick)	Aluminum (25 mm Thick)	Aluminum (55 mm Thick)	Stainless Steel	Standard	Double Density	High Density

50 mm	75 mm	-	-	-	-	-	-	-	-	MSB5075/M
75 mm	100 mm	-	-	-	-	-	-	-	-	MSB7510/M
75 mm	150 mm	-	-	-	-	-	-	-	-	MSB7515/M
100 mm	100 mm	-	-	-	-	-	MB10S/M	-	-	-
100 mm	150 mm	-	-	-	-	-	MB1015S/M	MB1015/M MB1015U/M	M45B1015/M^c	MSB1015/M
100 mm	300 mm	-	-	-	-	-	-	MB1030/M	-	-
100 mm	600 mm	-	-	-	-	-	-	-	MB1060/M	-
100 mm	900 mm	-	-	-	-	-	-	-	MB1090/M	-
Ø149 mm		-	-	-	-	-	-	-	MBR150U/M	-
Ø150 mm		-	-	-	-	-	-	-	MBR150/M	-
150 mm	150 mm	-	-	-	-	-	MB15S/M	MB1515/M MB1515U/M	M45B1515/M^c	MBY1515/M MSB15/M
150 mm	300 mm	-	-	-	-	-	-	MB1530F/M	MB1530/M M45B1530/M^c	-
150 mm	450 mm	-	-	-	-	-	-	MB1545/M	-	-
150 mm	600 mm	-	-	-	-	-	-	MB1560/M	-	-
150 mm	900 mm	-	-	-	-	-	-	MB1590/M	-	-
150 mm	1200 mm	-	-	-	-	-	-	MB15120/M	-	-
180 mm	230 mm	-	-	-	-	-	-	-	-	MSB1823/M MSBU1823/M
200 mm	200 mm	-	-	-	-	-	-	MB2020/M MB2020U/M	-	-
200 mm	250 mm	-	-	-	-	-	-	MB2025/M	-	-
200 mm	600 mm	-	-	-	-	-	-	-	MB2060/M	-
200 mm	900 mm	-	-	-	-	-	-	-	MB2090/M	-
250 mm	300 mm	-	-	-	-	-	-	MB2530/M MB2530U/M	-	-
Ø300 mm		-	-	-	-	-	-	-	MBR300/M MBR300U/M	-
300 mm	300 mm	B3030A^d B3030L^d	-	-	PBG3030A^e	-	-	MB3030/M MB3030U/M	MB3030D/M	MBY3030/M MSB30/M MS12B/M
300 mm	450 mm	B3045A^d B3045L^d	-	B3045AX	PBG3045A^e	-	-	MB3045/M MB3045A/M^f MB3045U/M	-	MBY3045/M MSB3045/M
300 mm	600 mm	B3060A^d B3060L	-	B3060AX^d	PBG3060A	PBG52502^d	-	MB3060/M MB3060U/M	-	-
300 mm	900 mm	B3090A^d B3090L^d	-	-	PBG3090A^e	PBG52503^d	-	MB3090/M	-	-
300 mm	1200 mm	-	-	-	-	-	-	MB30120/M	-	-
350 mm	1150 mm	-	-	-	-	-	-	MB35115/M	-	-
350 mm	1425 mm	-	-	-	-	-	-	MB35142/M	-	-
450 mm	450 mm	B4545A^d B4545L^d	-	-	PBG4545A	-	-	MB4545/M	-	-
450 mm	600 mm	B4560A^d B4560L^d	-	B4560AX^d	PBG4560A^e	PBG52522^d	-	MB4560/M MB4560A/M^f MB4560U/M	-	-
450 mm	750 mm	-	-	-	-	-	-	MB4575/M	-	-
450 mm	900 mm	-	-	-	-	-	-	MB4590/M	-	-
600 mm	600 mm	B6060A^d B6060L	-	B6060AX^d	PBG6060A^e	PBG52505^d	-	MB6060/M	-
600 mm	900 mm	B6090A B6090L B6090AN^d B6090Z	B6090B^d B6090N^d	B6090AX	PBG6090A^e	PBG52506^d	-	MB6090/M	-	-
600 mm	1200 mm	B60120A B60120L	B60120B^d B60120N^d	B60120AX	PBG60120A^e	-	-	MB60120/M	-	-
600 mm	1500 mm	-	B60150B^d B60150N^d	-	-	PBG52508^d	-	-	-	-
750 mm	750 mm	B7575A B7575L	-	-	-	-	-	MB7575/M	-	-
750 mm	900 mm	B7590A B7590L B7590AN^d B7590Z	B7590B^d B7590N^d	B7590AX	PBG7590A^e	PBG52510^d	-	-	-	-
750 mm	1200 mm	B75120A B75120L B75120AN^d B75120Z	B75120B B75120N^d	B75120AX	PBG75120A^e	PBG52511	-	-	-	-
750 mm	1500 mm	-	B75150B B75150N	B75150AX	-	-	-	-	-	-
900 mm	900 mm	B9090A B9090L	B9090B^d B9090N^d	-	-	-	-	-	-	-
900 mm	1200 mm	B90120A B90120L B90120AN B90120Z	B90120B B90120N	B90120AX	PBG90120A^e	PBG52513	-	-	-	-
900 mm	1500 mm	-	B90150B B90150N	B90150AX	-	PBG52514	-	-	-	-
900 mm	1800 mm	-	B90180B B90180N	B90180AX	-	-	-	-	-	-
1200 mm	1500 mm	-	B120150B^d B120150N^d	-	-	-	-	-	-	-
1200 mm	1800 mm	-	B120180B B120180N^d	-	-	-	-	-	-	-

アルミニウム製ブレッドボードの厚さは、12.7 mm(MBから始まる型番)、19.05 mm(MBHから始まる型番)、9.5 mmまたは7.0 mm(いずれもMSから始まる型番)の4種類をご用意しております。一部のサイズでは、アルマイト加工なし(型番末尾がU)でもご用意しております。　
型番の末尾について

F、A、B、G：封止無しの取付穴付き　
T、L、U、N：封止された取付穴付き　
FN、AN：非磁性取付穴付き
Y、Z：取付穴無し
S：ステンレススチール製

タップ穴パターンは45°配列
受注生産
側面に25 mmレールアクセサリ用のTスロット付き
こちらの製品は開口付きです。

Table 10A Imperial Optical Breadboard Size Options
Width	Length	Honeycomb					Stainless Steel	Solid Aluminum^a
Width	Length	Nexus (60 mm Thick)^b	Nexus (110 mm Thick)^b	Intrinsically Damped (58 mm Thick)	Aluminum (25 mm Thick)	Aluminum (55 mm Thick)	Stainless Steel	Standard	Double Density	High Density

アルミニウム製ブレッドボードの厚さは、0.5インチ(MBから始まる型番)、0.75インチ(MBHから始まる型番)、3/8インチまたは0.28インチ(いずれもMSから始まる型番)の4種類をご用意しております。一部のサイズでは、アルマイト加工なし(型番末尾がU)でもご用意しております。　
型番の末尾について

F、A、B、G：封止無しの取付穴付き
T、L、U、N：封止された取付穴付き
FN、AN：非磁性取付穴付き
Y、Z：取付穴無し
S：ステンレススチール製

タップ穴パターンは45°配列
受注生産
側面に25 mmレールアクセサリ用のTスロット付き
こちらの製品は開口付きです。

ブレッドボード、標準品(インチ規格)

+1 数量資料 型番 - インチ規格 定価(税抜) 出荷予定日

B1218T Nexusブレッドボード、12" x 18" x 2.4"、1/4"-20取付け穴封止タイプ(インチ規格)

￥189,426

In Stock Overseas

B1818T Nexusブレッドボード、18" x 18" x 2.4"、1/4"-20取付け穴封止タイプ(インチ規格)

￥212,272

In Stock Overseas

B1824T Nexusブレッドボード、18" x 24" x 2.4"、1/4"-20取付け穴封止タイプ(インチ規格)

￥234,837

In Stock Overseas

B2424T Nexusブレッドボード、 24" x 24" x 2.4"、1/4"-20取付け穴封止タイプ(インチ規格)

￥265,200

In Stock Overseas

B2436T Nexusブレッドボード、24" x 36" x 2.4"、1/4"-20取付け穴封止タイプ(インチ規格)

￥326,484

In Stock Overseas

B2448T Nexusブレッドボード、24" x 48" x 2.4"、1/4"-20取付け穴封止タイプ(インチ規格)

￥387,215

Lead Time

B3036T Nexusブレッドボード、30" x 36" x 2.4"、1/4"-20取付け穴封止タイプ(インチ規格)

￥372,170

Lead Time

B3048T Nexusブレッドボード、30" x 48" x 2.4"、1/4"-20取付け穴封止タイプ(インチ規格)

￥447,939

Lead Time

B3636T Nexusブレッドボード、36" x 36" x 2.4"、1/4"-20取付け穴封止タイプ(インチ規格)

￥417,578

In Stock Overseas

B3648T Nexusブレッドボード、36" x 48" x 2.4"、1/4"-20取付け穴封止タイプ(インチ規格)

￥508,669

In Stock Overseas

ブレッドボード、受注生産品(インチ規格)

ブレッドボード、標準品(ミリ規格)

+1 数量資料 型番 - ミリ規格 定価(税抜) 出荷予定日

B3060L Nexusブレッドボード、300 mm x 600 mm x 60 mm、M6 x 1.0取付け穴封止タイプ(ミリ規格)

￥204,749

In Stock Overseas

B4560L Nexusブレッドボード、450 mm x 600 mm x 60 mm、M6 x 1.0取付け穴封止タイプ(ミリ規格)

￥234,837

In Stock Overseas

B6060L Nexusブレッドボード、600 mm x 600 mm x 60 mm、M6 x 1.0取付け穴封止タイプ(ミリ規格)

￥265,200

In Stock Overseas

B6090L Nexusブレッドボード、600 mm x 900 mm x 60 mm、M6 x 1.0取付け穴封止タイプ(ミリ規格)

￥326,484

In Stock Overseas

B60120L Nexusブレッドボード、600 mm x 1200 mm x 60 mm、M6 x 1.0取付け穴封止タイプ(ミリ規格)

￥387,215

Lead Time

B7575L Nexusブレッドボード、750 mm x 750 mm x 60 mm、M6 x 1.0取付け穴封止タイプ(ミリ規格)

￥334,284

Lead Time

B7590L Nexusブレッドボード、750 mm x 900 mm x 60 mm、M6 x 1.0取付け穴封止タイプ(ミリ規格)

￥372,170

In Stock Overseas

B75120L Nexusブレッドボード、750 mm x 1200 mm x 60 mm、M6 x 1.0取付け穴封止タイプ(ミリ規格)

￥447,939

In Stock Overseas

B9090L Nexusブレッドボード、900 mm x 900 mm x 60 mm、M6 x 1.0取付け穴封止タイプ(ミリ規格)

￥417,578

Lead Time

B90120L Nexusブレッドボード、900 mm x 1200 mm x 60 mm、M6 x 1.0取付け穴封止タイプ(ミリ規格)

￥508,669

In Stock Overseas

2"	3"	-	-	-	-	-	-	-	-	MSB23
3"	4"	-	-	-	-	-	-	-	-	MSB34
3"	6"	-	-	-	-	-	-	-	-	MSB36
4"	4"	-	-	-	-	-	MB4S	MB4U	-	-
4"	6"	-	-	-	-	-	MB46S	MB4	M45B4^c	MSB46
4"	12"	-	-	-	-	-	-	MB412	-	-
4"	24"	-	-	-	-	-	-	-	MB424	-
4"	36"	-	-	-	-	-	-	-	MB436	-
Ø5.87"		-	-	-	-	-	-	-	MBR6U	-
Ø6"		-	-	-	-	-	-		MBR6	-
6"	6"	-	-	-	-	-	MB6S	MB6 MB6U	M45B6^c	MBY6 MSB6
6"	12"	-	-	-	-	-	-	MB612F	MB612 M45B612^c	-
6"	18"	-	-	-	-	-	-	MB618	-	-
6"	24"	-	-	-	-	-	-	MB624	-	-
6"	36"	-	-	-	-	-	-	MB636	-	-
6"	48"	-	-	-	-	-	-	MB648	-	-
7.09"	9.06"	-	-	-	-	-	-	-	-	MSB1823 MSBU1823
8"	8"	-	-	-	-	-	-	MB8 MB8U	-	-
8"	10"	-	-	-	-	-	-	MB810 MB810U	-	-
8"	24"	-	-	-	-	-	-	-	MB824	-
8"	36"	-	-	-	-	-	-	-	MB836	-
10"	12"	-	-	-	-	-	-	MB1012 MB1012U	-	-
Ø12"		-	-	-	-	-	-	-	MBR12 MBR12U	-
12"	12"	B1212F B1212T^d	-	-	PBG1212F^e	-	-	MB12 MB12U	MB12D	MBY12 MS12B MSB12
12"	18"	B1218F B1218T	-	B1218FX	PBG1218F^e	-	-	MB1218 MB1218U MB1218A^f	-	MBY1218 MSB1218
12"	24"	B1224F B1224T^d	-	B1224FX	PBG1224F^e	PBG12102^d	-	MB1224 MB1224U	-	-
12"	36"	B1236F B1236T^d	-	-	PBG1236F^e	PBG12103^d	-	MB1236	-	-
12"	48"	-	-	-	-	-	-	MB1248	-	-
14"	45"	-	-	-	-	-	-	MB1445	-	-
14"	56"	-	-	-	-	-	-	MB1456	-	-
18"	18"	B1818F B1818T	-	-	PBG1818F^e	-	-	MB18	-	-
18"	24"	B1824F B1824T	-	B1824FX	PBG1824F^e	PBG12118	-	MB1824 MB1824U MB1824A^f	-	-
18"	30"	-	-	-	-	-	-	MB1830	-	-
18"	36"	-	-	-	-	-	-	MB1836	-	-
24"	24"	B2424F B2424T	-	B2424FX	PBG2424F^e	PBG12105	-	MB2424	-	-
24"	36"	B2436F B2436T B2436FN^d B2436Y	B2436G^d B2436U^d	B2436FX	PBG2436F^e	PBG12106	-	MB2436	-	-
24"	48"	B2448F B2448T	B2448G^d B2448U^d	B2448FX	PBG2448F^e	-	-	MB2448	-	-
24"	60"	-	B2460G^d B2460U^d	-	-	PBG12108^d	-	-	-	-
30"	30"	B3030F B3030T^d	-	-	-	-	-	MB30	-	-
30"	36"	B3036F B3036T B3036FN^d B3036Y	B3036G^d B3036U^d	B3036FX	PBG3036F^e	PBG12110	-	-	-	-
30"	48"	B3048F B3048T B3048FN^d B3048Y	B3048G^d B3048U^d	B3048FX	PBG3048F^e	PBG12111	-	-	-	-
30"	60"	-	B3060G B3060U^d	B3060FX	-	-	-	-	-	-
36"	36"	B3636F B3636T	B3636G^d B3636U^d	-	-	-	-	-	-	-
36"	48"	B3648F B3648T B3648FN^d B3648Y	B3648G B3648U	B3648FX	PBG3648F^e	PBG12113	-	-	-	-
36"	60"	-	B3660G B3660U	B3660FX	-	PBG12114	-	-	-	-
36"	72"	-	B3672G B3672U^d	B3672FX	-	-	-	-	-	-
48"	60"	-	B4860G^d B4860U^d	-	-	-	-	-	-	-
48"	72"	-	B4872G B4872U^d	-	-	-	-	-	-	-

光学ブレッドボード、穴封止タイプ、ダンピング最適化、厚さ60 mm

Nexus®シリーズの光学テーブルおよびブレッドボード

特長

インチ規格のブレッドボードの寸法と重量

ミリ規格のブレッドボードの寸法と重量

ダンピングの最適化

コンプライアンス

Test Results

60 mm Thick Breadboards

110 mm Thick Breadboards

Nexus®シリーズの光学テーブルおよびブレッドボードの製造

熱的安定性に優れた精密スチール構造

仕上げ加工と汚染物質を最小限に抑えた包装

取付け穴の種類とパターン

標準的なNexus®およびブレッドボードのご提供可能サイズ

Nexus光学テーブル

Metric

Imperial

Legend

Nexusブレッドボード

Metric

Imperial

光学ブレッドボードセレクションガイド

ブレッドボード、標準品(インチ規格)

ブレッドボード、受注生産品(インチ規格)

ブレッドボード、標準品(ミリ規格)

ブレッドボード、標準品(ミリ規格)

ブレッドボード、受注生産品(ミリ規格)

Nexus^®シリーズの光学テーブルおよびブレッドボード

Nexus^®シリーズの光学テーブルおよびブレッドボードの製造

標準的なNexus^®およびブレッドボードのご提供可能サイズ　
