Products Home水冷式ブレッドボード
- Cool or Heat Work Surface via Internal Water Channels (0 to 60 °C)
- Matte Black-Anodized Finish Reduces Reflections
- Through-Tapped Mounting Holes
MBC12
12" x 12"
Water-Cooled
Breadboard
MBC1824
18" x 24"
Water-Cooled
Breadboard
Please Wait
| Specification | Imperial Boards | Metric Boards |
|---|---|---|
| Breadboard Specifications | ||
| Material | Aluminum Plate | |
| Finish | Matte Black Anodized | |
| Thickness | 0.5" | 12.7 mm |
| Flatness | ±0.006" over 1 ft2 | ±0.15 mm over 0.3 m2 |
| Hole Size and Spacing | 1/4"-20 Tapped Holes on 1" Centers | M6 Tapped Holes on 25 mm Centers |
| Distance from Edge to First Hole | 0.50" on All Sides | 12.5 mm on All Sides |
| Number of Counterbored Holesa | Four 1/4" Located at Corners - Inset 2" | Four M6 Located at Corners - Inset 50 mm |
| Water Channel Specifications | ||
| Pressure Rating | 80 psi | |
| Operating Temperature Range | 0 to 60 °C | |
| Push-Fit Pipe Fitting Inner Diameter | 1/4" | 6 mm |
Click for DetailsブレッドボードMBC1824(インチ規格)の内部詳細図。水路、継ぎ手、プラグが見えます。
特長
- 穴パターンは標準的なミリ規格ならびにインチ規格
- 表面は低反射率の黒色アルマイト処理
- 使用圧力：80 psiまで
- 動作温度：0～60 °C
- オフセットされた取付け穴によりネジ穴の配列は妨げられません
- 大型のブレッドボードには中央に5つ目の取付け用ザグリ穴
- ミリ規格： 幅450 mm以上
- インチ規格： 幅18インチ以上

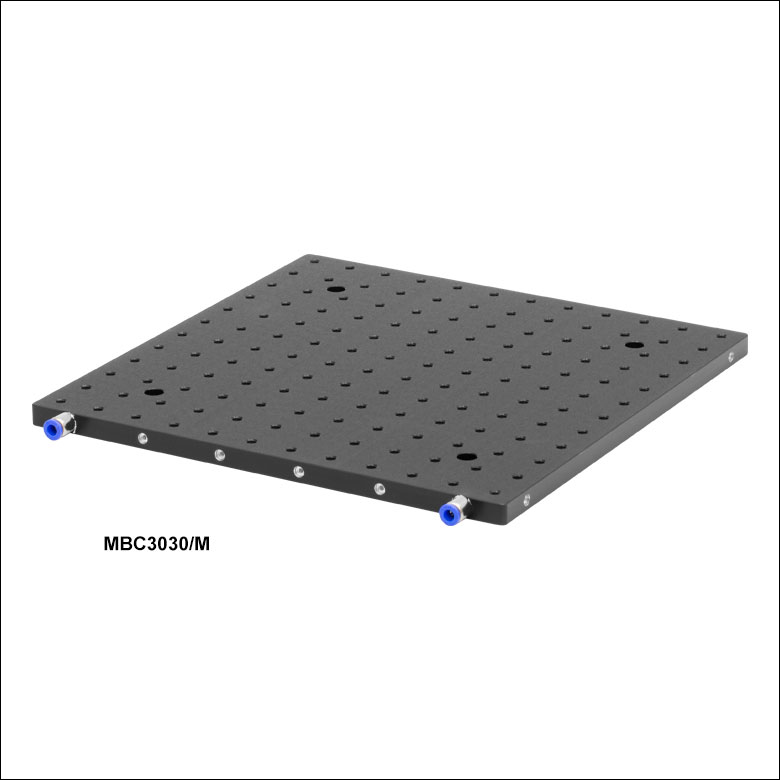

これらのブレッドボードは、当社の通常のアルマイト加工ブレッドボードに給水できるように配管を施したタイプです。標準的な25 mm(ミリ規格)または1インチ(インチ規格)の穴パターンを有しており、センサ、ディテクタ、レーザ、LEDなどの装置の温度を安定化する必要のある用途に適しています。ボードは用途に応じて冷却にも加熱にもお使いいただけます。
各ブレッドボードには内径6 mmまたは1/4インチの継ぎ手が装備されています。これにより水道や当社の液体チラーLK220のようなチラーユニットに簡単に接続できます。各ブレッドボードには5 mの接続用チューブが付属し、用途に合わせて長さを調整できます。その際は、まずチューブを必要な長さにカットし、切り口を平らに整えます。その後、チューブをプッシュ式のコネクタに挿入し、反対側を水道やチラーユニットに接続します。当社では、内径3.18 mm(1/8インチ)、外径6.35 mm(1/4インチ)のポリウレタンホースと、内径6.35 mm(1/4インチ)、外径9.53 mm(3/8インチ)のポリウレタンホースを別途ご用意しております。これらのホースの結合用インサートとボディは、同じサイズのホース間の接続のほか、異なるサイズのホース間の結合にも使用できます。
周囲の温度や湿度ならびにブレッドボードの温度により、ボード表面に結露が発生することがあります。右下の表は、結露を防止するためのガイドラインです。
| Operating Temperature and Condensationa | |||
|---|---|---|---|
| Relative Air Humidity (RH%) | Temperature Differenceb (ΔT ºC) | Relative Air Humidity (RH%) | Temperature Differenceb (ΔT ºC) |
| 95% | 1 ºC | 55% | 9 - 12 ºC |
| 90% | 2 ºC | 50% | 10 - 13 ºC |
| 85% | 2 - 3 ºC | 45% | 12 - 14 ºC |
| 80% | 3 - 4 ºC | 40% | 13 - 17 ºC |
| 75% | 4 - 5 ºC | 35% | 16 - 19 ºC |
| 70% | 5 - 6 ºC | 30% | 18 - 21 ºC |
| 65% | 6 - 8 ºC | 25% | 21 - 23 ºC |
| 60% | 7 - 9 ºC | 20% | 24 - 27 ºC |
取付け穴は4つもしくは5つありますが、それらはM6ネジ穴の配列からオフセットされております。またザグリ穴になっているので、ネジ等が取付け面に干渉することがありません。4つの標準的な取付け穴は、ブレッドボードの四隅から50 mmまたは2インチの位置にあります。大型のブレッドボード(ミリ規格：幅450 mm以上、インチ規格：幅18インチ以上)の中央には5つ目の取付け用ザグリ穴があります。この中央の取付け穴によって取付けオプションが広がると同時に、高負荷がかけられた際も角の取付け穴の応力を緩和し、また、ボードの剛性も強化されます。取付け穴によりブレッドボードを光学テーブルや別のブレッドボード、ポスト、ブラケットほか様々な部品に取り付けることが可能になります。
その他のブレッドボード
当社では、振動に敏感な用途向けのダンピング性能に優れたハニカムブレッドボード、穴間隔が25 mmまたは12.7 mmのアルミニウム製ブレッドボード高密度タップ穴ブレッドボードなど、様々な種類のブレッドボードをご用意しております。当社のブレッドボードのラインナップについては「ブレッドボードセレクションガイド」をご覧ください。
熱電冷却装置が組み込まれた温度制御機能付きミニシリーズブレッドボードなどを含む、その他の冷却式ブレッドボードについては、「冷却式ブレッドボードのセレクションガイド」タブをご覧ください。
埃、迷光、音響雑音、温度変化などに敏感なコンポーネント類を保護するための製品として、ブレッドボード用エンクロージャをご用意しています。エンクロージャには密閉型のものと、スライドドア付きのものがございます。
| Item # | Dimensions (L x W x H) | Unpackaged | Packaged Shipping | ||
|---|---|---|---|---|---|
| Mass (kg) | Weight (lbs) | Mass (kg)a | Weight (lbs)a | ||
| Imperial | |||||
| MBC12 | 12" x 12" x 0.5" | 2.70 | 5.95 | 4.00 | 8.82 |
| MBC1218 | 12" x 18" x 0.5" | 4.3 | 9.48 | 4.99 | 11.00 |
| MBC2412 | 12" x 24" x 0.5" | 5.7 | 12.57 | 7.00 | 15.43 |
| MBC1824 | 18" x 24" x 0.5" | 8.6 | 18.96 | 9.98 | 22.00 |
| Item # | Dimensions (L x W x H) | Unpackaged | Packaged Shipping | ||
|---|---|---|---|---|---|
| Mass (kg) | Weight (lbs) | Mass (kg)a | Weight (lbs)a | ||
| Metric | |||||
| MBC3030/M | 300 mm x 300 mm x 12.7 mm | 2.70 | 5.95 | 4.00 | 8.82 |
| MBC3045/M | 300 mm x 450 mm x 12.7 mm | 4.3 | 9.48 | 4.99 | 11.00 |
| MBC6030/M | 300 mm x 600 mm x 12.7 mm | 5.7 | 12.57 | 7.00 | 15.43 |
| MBC4560/M | 450 mm x 600 mm x 12.7 mm | 8.6 | 18.96 | 9.98 | 22.00 |
| Cooled Breadboard Selection Guide | |||
|---|---|---|---|
| Water-Cooled Breadboards | Liquid-Cooled Cold Plates | Temperature-Controlled Mini-Series Breadboard | |
| Representative Photos (Click to Enlarge) |  |  |  |
| Tapped Holes | 1/4"-20 (Imperial) M6 (Metric) | 1/4"-20, 8-32, 6-32, and 4-40 (Imperial) M6, M4, and 4-40 (Metric) | 1/4"-20 and 8-32 (Imperial) M6 and M4 (Metric) |
| Available Sizes (L x W x H) | 12" x 12" x 1/2" to 18" x 24" x 1/2" (Imperial) 300 x 300 x 12.7 mm to 450 x 600 x 12.7 mm (Metric) | 2" x 2" x 0.87" or 4" x 6" x 0.87" (Imperial) 50.8 x 50.8 x 22 mm or 101.6 x 152.4 x 22 mm (Metric) | 4" x 5" x 2.46" (Imperial) 101.6 x 127.0 x 62.5 mm (Metric) |
| Cooling | External Water or CDTX Coolant | External Water or CDTX Coolant | Internal Thermoelectric Cooler with Temperature Settable from 5 °C to 45 °C |
| Operating Temperature Range | 0 °C to 60 °C | -15 °C to 60 °C | 0 °C to 45 °C |
| Temperature Readout | None | TH10K Thermistor Readout Via 2.5 mm Stereo Jack | Automatic Temperature Control with TH10K Thermistor Readout to Software GUI Via USB |
| Mounting Options | 1/4" or 6 mm Counterbored Through Holes | Threaded Mounting Holes for Posts on Bottom and Sides, and Side Slots for Clamping to Table | Threaded Mounting Holes for Posts on Bottom and Sides, and Rubber Feet on Bottom |
| Breadboards |  Nexus, Optimized Damping |  Intrinsically Damped |  Aluminum Honeycomb |  Stainless Steel |  Solid Aluminum |
|---|---|---|---|---|---|
| Construction | |||||
| Breadboard Thickness | 60 mm (2.4") 110 mm (4.3") | 58 mm (2.28") | 25 mm (0.98") 55 mm (2.2") | 12.7 mm (0.5") | 7.0 mm (0.28") 9.5 mm (0.375") 12.7 mm (0.5") 19.05 mm (0.75") |
| Working Surface | 4003 Grade Stainless Steel or 304L Grade Nonmagnetic Steel Top Plate | 4003 Grade Stainless Steel Top Plate | Aluminum | 416 Grade Stainless Steel | Solid Aluminum Anodized or Unanodized |
| Top Skin | 5 mm (0.20") | 5 mm (0.20") | 6 mm (0.24") | N/A | N/A |
| Bottom Skin | 5 mm (0.20") | 3 mm (0.12") | 3 mm (0.12") | N/A | N/A |
| Core Design | High-Density Plated Steel Honeycomb, 0.26 mm Thick | High-Density Plated Aluminum Honeycomb | N/A | N/A | |
| Side Panels | Rigid Steel Box Section | Unplasticized Polyvinyl Chloride (uPVC) | Black Laminated Aluminum Sides | N/A | N/A |
| Ferromagnetism | Magnetic or Non-Magnetic Options | Magnetic | Non-Magnetic | Magnetic | Non-Magnetic |
| Sealed Holes | Sealed (25 mm Depth) or Non-Sealed Options | Non-Sealed | N/A | N/A | |
| Thread Options | 1/4"-20 (M6) Tapped Holes | 1/4"-20 (M6) Tapped Holes | 1/4"-20 (M6) Tapped Holes | 1/4"-20 (M6), 4-40 (M3), or 8-32 (M3) and 1/4"-20 (M6) Tapped Holes | |
| Spacing | 1" (25 mm) Centers | 1" (25 mm) Centers | 1" (25 mm) Centers | 1" (25 mm) Centers or 0.5" (12.7 mm) Centers | |
| Distance from Edge to First Holes | 0.5" (12.5 mm) on all Sides | 0.5" (12.5 mm) or 1.0" (25 mm) on all Sides | 0.5" (12.5 mm) on all Sides | 0.5" (12.5 mm) on all Sides | |
| Performancea | |||||
| Damping |  |  |  | N/A | N/A |
| Stiffness |  60 mm (2.4") Thick |  58 mm (2.28") Thick |  25 mm (0.98") Thick |  12.7 mm (0.5") Thick |  7.0 mm (0.28") Thick |
 110 mm (4.3") Thick | 55 mm (2.2") Thick | 19.05 mm (0.75") Thick | |||
光学ブレッドボードセレクションガイド
下記のセレクションガイドでは、当社のハニカム型およびソリッドタイプのアルミニウム製のブレッドボードをサイズごとにリストアップしています。まず、お探しのブレッドボードの幅と長さを見つけ、次にタイプをお選びください。それぞれの表は、ヘッダにあるMore [+] をクリックすると広がります。
当社では様々な種類のブレッドボードをご提供しております。冷却が必要な用途向けには、アルミニウム製の水冷式ブレッドボードをいくつかご用意しております。また、温度制御機能付きミニシリーズブレッドボードは規模の小さい用途向けです。手動制御のステージとして、アルマイト加工アルミニウム製の大型移動ステージや回転ブレッドボードをご用意しています。また、顕微鏡用途に適した製品として、手動式または電動式可動型取付けプラットフォームもございます。
| Metric Optical Breadboard Size Options | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Width | Length | Honeycomb | Stainless Steel | Solid Aluminuma | ||||||
| Nexus (60 mm Thick)b | Nexus (110 mm Thick)b | Intrinsically Damped (58 mm Thick) | Aluminum (25 mm Thick) | Aluminum (55 mm Thick) | Standard | Double Density | High Density | |||
| Imperial Optical Breadboard Size Options | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Width | Length | Honeycomb | Stainless Steel | Solid Aluminuma | ||||||
| Nexus (60 mm Thick)b | Nexus (110 mm Thick)b | Intrinsically Damped (58 mm Thick) | Aluminum (25 mm Thick) | Aluminum (55 mm Thick) | Standard | Double Density | High Density | |||
| Posted Comments: | |
Philipp K
(posted 2023-03-08 12:54:44.293) Hi,
is it possbile to change the position of the fittings? E.g. by swapping a plug with a fitting?
Best regards fguzman
(posted 2023-03-08 11:41:41.0) Unfortunately this is not possible, as each breadboard has a specific internal configuration to help obtain an even flow and cooling along its volume. Andrew Chuang
(posted 2022-11-10 15:16:45.283) Can you make smaller water-cooled breadboard? like 4"x6" or similar?
WCP4X6 product line is too thick (22mm) and doesn't have enough mounting hole on the bottom side. ksosnowski
(posted 2022-11-17 12:06:13.0) Thanks for reaching out to Thorlabs. Unfortunately, we cannot provide any custom water cooled breadboards at this time. I have reached out directly for more details about your ideal application so we can consider this for further developments. Mikkel Bregnhøj
(posted 2021-03-23 05:37:51.957) Dear Thorlabs
Would you consider to also manufacture these watercooled breadboards in smaller sizes?
For example, 10x10 or 10x15 cm would be very useful.
Kind regards
//Mikkel Bregnhøj cwright
(posted 2021-03-23 09:09:07.0) Response from Charles at Thorlabs: Hello Mikkel and thank you for your feedback. It is always good for us to hear the needs of our customers directly and we will take this into consideration for future product reviews. jens.kiessling
(posted 2016-04-29 08:44:22.3) Dear Thorlabs team,
which cooling liquid do you recommend for these breadboards? Where can we get it in Germany? Distilled water is getting dark very fast when used in these breadboards, possibly corrosion? msoulby
(posted 2016-04-29 08:44:05.0) Response from Mike at Thorlabs: The water could be becoming coloured due to residue left from the machining process so it may be worth flushing the breadboard before using again. We do not have an special requirements for the water used in the water cooled breadboards as aluminium is typically resistant to corrosion, however non-chlorinated water would be best. makarov
(posted 2014-08-18 17:11:40.337) What's the thread behind the water connectors, and what is the bore diameter of the channels? We are thinking of using it with different connectors. msoulby
(posted 2014-08-22 05:21:01.0) Response from Mike at Thorlabs: The tapped thread size is 1/8 BSPT with a thread depth of 13.0mm bdada
(posted 2011-12-07 12:44:00.0) Response from Buki at Thorlabs:
We are looking into your request for a larger water cooled breadboard and will contact you directly with more information. Please contact TechSupport@thorlabs.com if you have any questions. johannes.kaschke
(posted 2011-12-07 05:48:31.0) Would it be possible to get a custom made 300mm x 600mm version? user
(posted 2010-07-30 12:06:45.0) Wow. That is Cool. Nice work guys. |
- ブレッドボードサイズ: 長さ x 幅 x 厚さ
- ネジ: 中心間隔1インチで1/4”-20タップ穴
- 幅18インチ未満のボードには取付け用ザグリ穴が4つ
- 幅450 mm以上のボードには取付け用ザグリ穴が5つ
- ブレッドボードサイズ: 長さ x 幅 x 厚さ
- ネジ: 中心間隔25 mmでM6タップ穴
- 幅450 mm未満のボードには取付け用ザグリ穴が4つ
- 幅450 mm以上のボードには取付け用ザグリ穴が5つ
ズーム| Hoses and Fittings | ||||
|---|---|---|---|---|
| Hose Item # | OD | ID | Compatible Coupling Insert | Compatible Coupling Body |
| HPU6 | 1/4" | 11/64" | QVF6 | QVM6 |
| HPU9 | 3/8" | 1/4" | QVF9 | QVM9 |

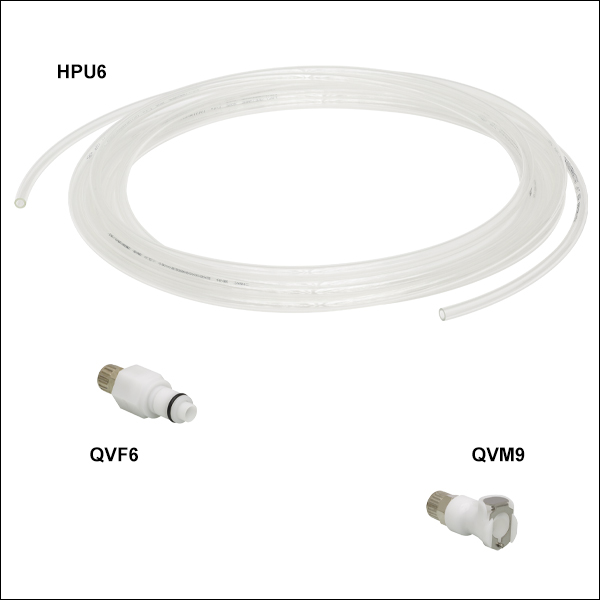

- 長さ5 mのポリウレタンホース、サイズは2種類
- 外径: 6.35 mm(1/4インチ)、内径: 4.37 mm(11/64インチ)
- 外径: 9.53 mm(3/8インチ)、内径: 6.35 mm(1/4インチ)
- ナチュラルホワイトのアセタール製結合用継手とブナN製シール付きインサート
- 最大耐圧: 120 psi (～830kPa)
水またはクーラントの供給装置に簡単に接続できる、ポリウレタンホースおよび結合用インサートをご用意しています。すべての製品の最大耐圧は120 psi(～830kPa)で、水、エタノールベースのクーラント、または当社のCDTXのようなグリコールベースのクーラントにご使用いただけます。
ポリウレタン(PU)ホースの長さは5 mで、内径(ID)4.37 mm(11/64インチ)、外径(OD)6.35 mm(1/4インチ)の製品と、内径6.35 mm(1/4インチ)、外径9.53 mm(3/8インチ)の製品がございます。これらホースは温度範囲-15～60 °Cで使用可能です。当社の外径6.35 mm(1/4インチ)または9.53 mm(3/8インチ)のインライン型結合用インサートおよびボディと組み合わせてご使用ください。
インサートにはオス型の接続ポートが付いており、ボディには確実に接続するためのセルフロック構造のメス型コネクタが付いています。インサートとボディはペアで使用するように作られており、結合用インサートと結合用ボディを組み合わせて嵌合させることができます。結合用インサートQVF6およびボディQVM6は、内径4.37 mm(11/64インチ)、外径6.35 mm(1/4インチ)のチューブHPU6に対応します。結合用インサートQVF9およびボディQVM9は、内径6.35 mm(1/4インチ)、外径9.53 mm(3/8インチ)のチューブHPU9に対応します。
外径6.35 mm(1/4インチ)のホースHPU6は、当社の水冷式ブレッドボードに直接取付けられます。外径9.53 mm(3/8インチ)のホースHPU9は、インサートQVF6とボディQVM9、あるいはインサートQVF9とボディQVM6を使用すれば、水冷式ブレッドボードに取付けることができます。
ホース、インサートおよびボディは、液体チラーLK220、液体冷却式コールドプレート、空間光変調器、HHLレーザ用液体冷却式マウントなど、当社の様々な標準品にご使用いただけます。インサートとボディを利用すれば、どのような用途においても、内径6.35 mm(1/4インチ)のホースから内径4.37 mm(11/64インチ)のホースに変換できます。
