光学ブレッドボード、ダンピング特性有り、厚さ58 mm

概要
仕様
Feedback
ブレッドボードセレクションガイド

Specifications^a
Construction
Breadboard Thickness	58 mm (2.28")
Top Skin Flatness	±0.1 mm (±0.004") Over Any 600 mm²
Working Surface	430 Grade Stainless Steel Top Plate
Core Construction	High-Density Plated Steel Honeycomb 0.26 mm Thick
Damping^b	Intrinsic
Compatible Mounting Options	Breadboard Frames and Feet ScienceDesk Frames
Mounting Holes	Imperial	Metric
Threads and Spacing	1/4"-20 Tapped Holes on 1" Centers	M6 Tapped Holes on 25 mm Centers
Distance from Edge to First Holes	0.5" from Table Edge on all Sides	12.5 mm from Table Edge on all Sides
Maximum Screw Depth	54 mm [16.0 mm for Outer Border Holes]

仕様の詳細については「仕様」タブをご参照ください。
ダンピング特性は、スチール製のハニカムコアと精密加工されたスチール製の作業面、およびuPVC製のサイドパネルの構成によって得られています。

特長

厚さ：58 mm
300 mm x 450 mm～900 mm x 1800 mmのサイズをご用意
上面:表面上のどの600 mm x 600 mmの領域においても±0.1 mmの平面度
上面および下面はステンレス製、サイドパネルはuPVC製
当社のハニカムコアのNexus^®ブレッドボードに比べて約25%軽量

こちらの厚さ58 mmの光学ブレッドボードは、300 mm x 450 mm～900 mm x 1800 mm(長さ×幅)の豊富なサイズでご用意しております。上面および下面のステンレス板の厚さはそれぞれ5 mmと3 mmです。精密加工されたマット仕上げで、600 mm²あたりの平面度は±0.1 mmとなっています。ミリ規格のブレッドボードには25 mm間隔でM6取付け穴があり、エッジから最初の穴までの距離は12.5 mmです。一方、インチ規格のブレッドボードには25.4 mm(1インチ)間隔で1/4"-20の取付け穴があり、エッジから最初の穴までの距離は38.1 mm(1.5インチ)です。これらの取付穴の最大ネジ深さは54 mmです(ただし、最外周の穴のみ最大深さは16 mm)。このネジ深さでは、右下の図で示されているようにハニカム構造とは干渉しません。

こちらのブレッドボードはダンピング特性を有していますが、最小限の振動減衰性能で許容できる用途に適しています。厚さ0.26 mmの高精度に成形されたハニカムコア(右下の写真参照)が上面から下面まで連続していて中間層が無いため、剛性が高く、安定性に優れています。最大900 x 1800 x 58 mm(長さ×幅×厚さ)までのサイズをご用意しています。厚さ5 mmの上面と組み合わせて使用すると、優れた剛性とダンピング性能を発揮します。

Click to Enlarge

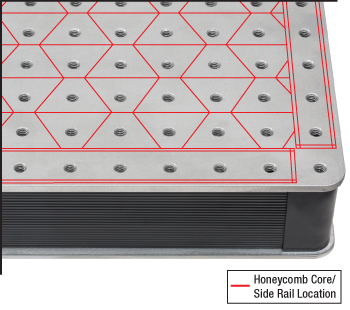

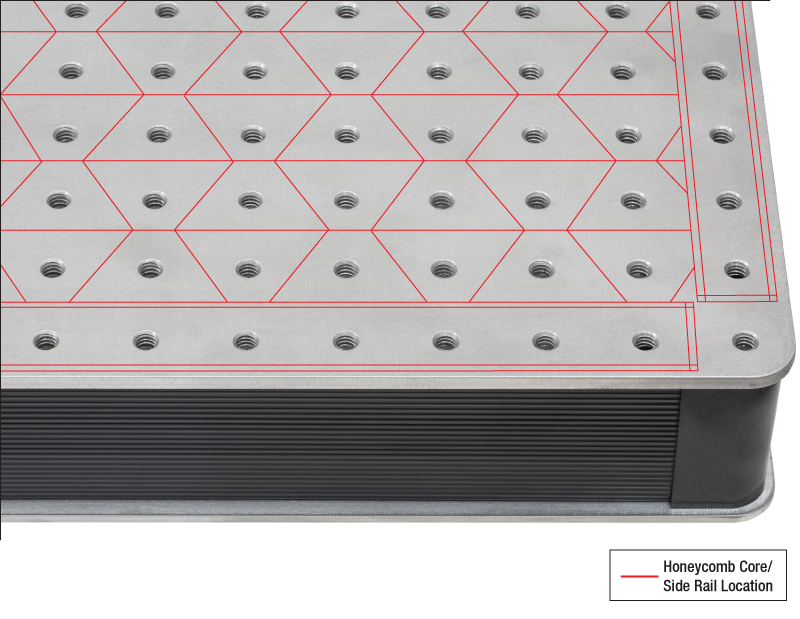

光学ブレッドボードのハニカムコアの位置。コアはネジ穴と干渉しないようになっています。

ブレッドボードのサイズが大きくなると静的たわみが増加する傾向がありますが、これは高荷重を使用した場合に顕著になります。システムの剛性を強化して静的たわみを最小限に抑えるためには、当社の厚さ110 mmのNexus ブレッドボードのような厚みのあるブレッドボードのご使用をお勧めいたします。光軸の高さのわずかな変動が問題となる場合には、この静的たわみは大変重要です。より厚みのあるブレッドボードを使用することでシステム全体の光軸高さが保持され、長い距離のアライメントが容易に行えるようになります。ブレッドボードの設計や振動減衰についての詳細は除振のチュートリアルをご参照ください。

当社の全てのブレッドボードの比較については、「ブレッドボードセレクションガイド」タブをご参照ください。カスタムサイズやオプションなどもご提供可能ですので、当社までご相談ください。

オプション

除振脚
ブレッドボードをテーブル上面に取り付ける際に使用する、パッシブ型除振脚および自動レベル調整機能付きのアクティブ型除振脚をご用意しております。様々なサイズや重さのブレッドボードを支持し、どのようなブレッドボードにも簡単に取り付けることができます。

ScienceDesks^TM
当社のScienceDeskシリーズのブレッドボードフレームは人間工学に基づいた高品質な製品で、着席して使用する用途に適しています。固定型のほか、パッシブ型またはアクティブ型の除振機能付きフレームをご用意しており、モジュール式のアクセサリもございます。ScienceDeskフレームは、当社の600 mm x 900 mm～900 mm x 1200 mmのサイズの多くのブレッドボードに対応します。

ブレッドボードフレーム
当社のブレッドボード用として、上記のほかに固定型フレーム、パッシブ型除振フレーム、自動レベル調整機能付きのアクティブ型除振フレームがございます。

Click to Enlarge
NexusブレッドボードB6090Aと光学ブレッドボードB6090AXのコンプライアンス曲線の比較。このダンピング特性を有するブレッドボードは最小限のダンピング性能で許容できる用途に適しています。これに対し、優れたダンピング性能と最小のたわみ量を必要とする場合には、Nexusブレッドボードをお勧めいたします。コンプライアンスの詳細については除振のチュートリアルをご参照ください。

Specifications
Construction
Breadboard Thickness	58 mm (2.28")
Top Skin Flatness	±0.15 mm (±0.006") Over Any 600 mm x 600 mm Area
Top Plate	5 mm (0.20") Thick Stainless Steel 430 Grade Working Surface
Bottom Plate	3 mm (0.12") Thick Stainless Steel 4003 Grade
Core Construction	High-Density Plated Steel Honeycomb 0.26 mm Thick
Damping^a	Intrinsic
Side Panels	Unplasticized Polyvinyl Chloride (uPVC)
Top Surface Finish	Machined Matte Finish
Compatible Mounting Options	Breadboard Frames and Isolators ScienceDesk Frames
Mounting Holes	Imperial	Metric
Threads and Spacing	1/4"-20 Tapped Holes on 1" Centers	M6 Tapped Holes on 25 mm Centers
Distance from Edge to First Holes	0.5" from Table Edge on all Sides	12.5 mm from Table Edge on all Sides
Maximum Screw Depth	54 mm [16.0 mm for Outer Border Holes]
Sealed Holes	No

ダンピング特性は、スチール製のハニカムコアと精密加工されたスチール製の作業面、および中密度繊維板(MDF)のサイドパネルの構成によって得られています。

インチ規格のブレッドボードの寸法と重量

Item #	Dimensions (W x L x H)	# of Tapped Holes	Unpacked Weight	Packaged Shipping Weight	Packaged Dimensions
B1218FX	12" x 18" x 2.28"	160	22.71 lbs	31.97 lbs	14.6" x 20.5" x 5.1"
B1224FX	12" x 24" x 2.28"	220	30.20 lbs	46.30 lbs	15.0" x 26.8" x 5.5"
B1824FX	18" x 24" x 2.28"	352	45.19 lbs	66.14 lbs	20.5" x 26.4" x 5.5"
B2424FX	24" x 24" x 2.28"	484	60.19 lbs	97.00 lbs	26.4" x 26.4" x 5.5"
B2436FX	24" x 36" x 2.28"	748	90.17 lbs	136.69 lbs	26.4" x 38.6" x 9.1"
B2448FX	24" x 48" x 2.28"	1012	120.15 lbs	176.37 lbs	26.8" x 50.8" x 9.1"
B3036FX	30" x 36" x 2.28"	952	112.66 lbs	163.14 lbs	32.7" x 38.6" x 9.1"
B3048FX	30" x 48" x 2.28"	1288	150.13 lbs	198.42 lbs	32.7" x 50.4" x 9.1"
B3060FX	30" x 60" x 2.28"	1624	187.61 lbs	253.53 lbs	32.7" x 62.2" x 9.1"
B3648FX	36" x 48" x 2.28"	1564	180.12 lbs	264.55 lbs	38.6" x 50.4" x 9.1"
B3660FX	36" x 60" x 2.28"	1972	225.09 lbs	286.60 lbs	38.6" x 62.6" x 9.1"
B3672FX	36" x 72" x 2.28"	2380	269.85 lbs	346.13 lbs	38.6" x 74.4" x 9.1"

ミリ規格のブレッドボードの寸法と重量

Item #	Dimensions (W x L x H)	# of Tapped Holes	Unpacked Mass	Packaged Shipping Mass	Packaged Dimensions
B3045AX	300 mm x 450 mm x 58 mm	160	10.1 kg	14 kg	370 mm x 510 mm x 140 mm
B3060AX	300 mm x 600 mm x 58 mm	220	13.3 kg	20 kg	360 mm x 660 mm x 140 mm
B4560AX	450 mm x 600 mm x 58 mm	352	20.0 kg	29 kg	510 mm x 660 mm x 140 mm
B6060AX	600 mm x 600 mm x 58 mm	484	26.5 kg	43 kg	670 mm x 670 mm x 140 mm
B6090AX	600 mm x 900 mm x 58 mm	748	39.7 kg	60 kg	660 mm x 960 mm x 230 mm
B60120AX	600 mm x 1200 mm x 58 mm	1012	52.9 kg	76 kg	660 mm x 1260 mm x 230 mm
B7590AX	750 mm x 900 mm x 58 mm	952	49.6 kg	71 kg	810 mm x 960 mm x 230 mm
B75120AX	750 mm x 1200 mm x 58 mm	1288	66.1 kg	87 kg	820 mm x 1270 mm x 230 mm
B75150AX	750 mm x 1500 mm x 58 mm	1624	82.6 kg	111 kg	810 mm x 1560 mm x 230 mm
B90120AX	900 mm x 1200 mm x 58 mm	1564	79.3 kg	130 kg	960 mm x 1260 mm x 230 mm
B90150AX	900 mm x 1500 mm x 58 mm	1972	99.1 kg	129 kg	960 mm x 1560 mm x 230 mm
B90180AX	900 mm x 1800 mm x 58 mm	2380	118.9 kg	150 kg	960 mm x 1860 mm x 230 mm

Posted Comments:

Srikanth Gurram (posted 2019-09-19 21:07:28.21)

Can you provide a test report for B90180AX (like you provide for nexus series breadboards)?

cwright (posted 2019-09-20 07:52:19.0)

Thank you for contacting us. Unfortunately we do not have this test report as this is a specification we only measure for the Nexus range of breadboards. For comparison of the two ranges we do provide a juxtaposition of a B6090A Nexus Breadboard's curve and a B6090AX Intrinsically Damped Breadboard's curve. This will look similar for all comparably sized boards. https://www.thorlabs.com/images/TabImages/Breadboard_Intrinsic_Compliance_G2-780.gif

Breadboards	Nexus, Optimized Damping	Intrinsically Damped	Aluminum Honeycomb	Stainless Steel	Solid Aluminum	Optically Clear Acrylic
Construction
Breadboard Thickness	60 mm (2.4") 110 mm (4.3")	58 mm (2.28")	25 mm (0.98") 55 mm (2.2")	12.7 mm (0.5")	7.0 mm (0.28") 9.5 mm (0.375") 12.7 mm (0.5") 19.05 mm (0.75")	12.7 mm (0.5")
Working Surface	430 Grade Stainless Steel or 304L Grade Nonmagnetic Steel Top Plate	430 Grade Stainless Steel Top Plate	Aluminum	416 Grade Stainless Steel	Solid Aluminum Anodized or Unanodized	Acrylic
Top Skin	5 mm (0.20")	5 mm (0.20")	6 mm (0.24")	N/A	N/A	N/A
Bottom Skin	5 mm (0.20")	3 mm (0.12")	3 mm (0.12")	N/A	N/A	N/A
Core Design	High-Density Plated Steel Honeycomb, 0.26 mm Thick		High-Density Plated Aluminum Honeycomb	N/A	N/A	N/A
Side Panels	Rigid Steel Box Section	Unplasticized Polyvinyl Chloride (uPVC)	Black Laminated Aluminum Sides	N/A	N/A	N/A
Ferromagnetism	Magnetic or Non-Magnetic Options	Magnetic	Non-Magnetic	Magnetic	Non-Magnetic
Sealed Holes	Sealed (25 mm Depth) or Non-Sealed Options	Non-Sealed		N/A	N/A	N/A
Thread Options	1/4"-20 (M6) Tapped Holes	1/4"-20 (M6) Tapped Holes		1/4"-20 (M6) Tapped Holes	1/4"-20 (M6), 4-40 (M3), or 8-32 (M3) and 1/4"-20 (M6) Tapped Holes	1/4"-20 Tapped Holes
Spacing	1" (25 mm) Centers	1" (25 mm) Centers		1" (25 mm) Centers	1" (25 mm) Centers or 0.5" (12.7 mm) Centers	0.5" (12.7 mm) Centers
Distance from Edge to First Holes	0.5" (12.5 mm) on all Sides		0.5" (12.5 mm) or 1.0" (25 mm) on all Sides	0.5" (12.5 mm) on all Sides	0.5" (12.5 mm) on all Sides	1.0" (25.4 mm) on all Sides
Performance^a
Damping				N/A	N/A	N/A
Stiffness	60 mm (2.4") Thick	58 mm (2.28") Thick	25 mm (0.98") Thick	12.7 mm (0.5") Thick	7.0 mm (0.28") Thick	12.7 mm (0.5") Thick
Stiffness	110 mm (4.3") Thick	58 mm (2.28") Thick	55 mm (2.2") Thick	12.7 mm (0.5") Thick	19.05 mm (0.75") Thick	12.7 mm (0.5") Thick

表中のダンピングおよび剛性性能は定性的な表示であり、各ブレッドボードの正確な仕様ではありません。

光学ブレッドボードセレクションガイド

下記のセレクションガイドでは、当社のハニカム型、ソリッドタイプのアルミニウム製およびアクリル製のブレッドボードをサイズごとにリストアップしています。まず、お探しのブレッドボードの幅と長さを見つけ、次にタイプをお選びください。それぞれの表は、ヘッダにあるMore [+] をクリックすると広がります。

当社では様々な種類のブレッドボードをご提供しております。冷却が必要な用途向けには、アルミニウム製の水冷式ブレッドボードをいくつかご用意しております。また、温度制御機能付きミニシリーズブレッドボードは規模の小さい用途向けです。手動制御のステージとして、アルマイト加工アルミニウム製の大型移動ステージや回転ブレッドボードをご用意しています。また、顕微鏡用途に適した製品として、手動式または電動式可動型取付けプラットフォームもございます。

Metric Optical Breadboard Size Options
Width	Length	Honeycomb					Stainless Steel	Solid Aluminum^a
Width	Length	Nexus (60 mm Thick)^b	Nexus (110 mm Thick)^b	Intrinsically Damped (58 mm Thick)	Aluminum (25 mm Thick)	Aluminum (55 mm Thick)	Stainless Steel	Standard	Double Density	High Density

50 mm	75 mm	-	-	-	-	-	-	-	-	MSB5075/M
75 mm	100 mm	-	-	-	-	-	-	-	-	MSB7510/M
75 mm	150 mm	-	-	-	-	-	-	-	-	MSB7515/M
100 mm	100 mm	-	-	-	-	-	MB10S/M	-	-	-
100 mm	150 mm	-	-	-	-	-	MB1015S/M	MB1015/M MB1015U/M	M45B1015/M^c	MSB1015/M
100 mm	300 mm	-	-	-	-	-	-	MB1030/M	-	-
100 mm	600 mm	-	-	-	-	-	-	-	MB1060/M	-
100 mm	900 mm	-	-	-	-	-	-	-	MB1090/M	-
Ø149 mm		-	-	-	-	-	-	-	MBR150U/M	-
Ø150 mm		-	-	-	-	-	-	-	MBR150/M	-
150 mm	150 mm	-	-	-	-	-	MB15S/M	MB1515/M MB1515U/M	M45B1515/M^c	MSB15/M
150 mm	300 mm	-	-	-	-	-	-	MB1530F/M	MB1530/M M45B1530/M^c	-
150 mm	450 mm	-	-	-	-	-	-	MB1545/M	-	-
150 mm	600 mm	-	-	-	-	-	-	MB1560/M	-	-
150 mm	900 mm	-	-	-	-	-	-	MB1590/M	-	-
150 mm	1200 mm	-	-	-	-	-	-	MB15120/M	-	-
180 mm	230 mm	-	-	-	-	-	-	-	-	MSB1823/M MSBU1823/M
200 mm	200 mm	-	-	-	-	-	-	MB2020/M MB2020U/M	-	-
200 mm	250 mm	-	-	-	-	-	-	MB2025/M	-	-
200 mm	600 mm	-	-	-	-	-	-	-	MB2060/M	-
200 mm	900 mm	-	-	-	-	-	-	-	MB2090/M	-
250 mm	300 mm	-	-	-	-	-	-	MB2530/M MB2530U/M	-	-
Ø300 mm		-	-	-	-	-	-	-	MBR300/M MBR300U/M	-
300 mm	300 mm	B3030A^d B3030L^d	-	-	PBG3030A^e	-	-	MB3030/M MB3030U/M	MB3030D/M	MS12B/M MSB30/M
300 mm	450 mm	B3045A^d B3045L^d	-	B3045AX	PBG3045A^e	-	-	MB3045/M MB3045A/M^f MB3045U/M	-	MSB3045/M
300 mm	600 mm	B3060A^d B3060L	-	B3060AX^d	PBG3060A	PBG52502^d	-	MB3060/M MB3060U/M	-	-
300 mm	900 mm	B3090A^d B3090L^d	-	-	PBG3090A^e	PBG52503^d	-	MB3090/M	-	-
300 mm	1200 mm	-	-	-	-	-	-	MB30120/M	-	-
350 mm	1150 mm	-	-	-	-	-	-	MB35115/M	-	-
350 mm	1425 mm	-	-	-	-	-	-	MB35142/M	-	-
450 mm	450 mm	B4545A^d B4545L^d	-	-	PBG4545A	-	-	MB4545/M	-	-
450 mm	600 mm	B4560A^d B4560L^d	-	B4560AX^d	PBG4560A^e	PBG52522^d	-	MB4560/M MB4560A/M^f MB4560U/M	-	-
450 mm	750 mm	-	-	-	-	-	-	MB4575/M	-	-
450 mm	900 mm	-	-	-	-	-	-	MB4590/M	-	-
600 mm	600 mm	B6060A^d B6060L	-	B6060AX^d	PBG6060A^e	PBG52505^d	-	MB6060/M	-
600 mm	900 mm	B6090A B6090L B6090AN^d B6090Z	B6090B^d B6090N^d	B6090AX	PBG6090A^e	PBG52506^d	-	MB6090/M	-	-
600 mm	1200 mm	B60120A B60120L	B60120B^d B60120N^d	B60120AX	PBG60120A^e	-	-	MB60120/M	-	-
600 mm	1500 mm	-	B60150B^d B60150N^d	-	-	PBG52508^d	-	-	-	-
750 mm	750 mm	B7575A B7575L	-	-	-	-	-	MB7575/M	-	-
750 mm	900 mm	B7590A B7590L B7590AN^d B7590Z	B7590B^d B7590N^d	B7590AX	PBG7590A^e	PBG52510^d	-	-	-	-
750 mm	1200 mm	B75120A B75120L B75120AN^d B75120Z	B75120B B75120N^d	B75120AX	PBG75120A^e	PBG52511	-	-	-	-
750 mm	1500 mm	-	B75150B B75150N	B75150AX	-	-	-	-	-	-
900 mm	900 mm	B9090A B9090L	B9090B^d B9090N^d	-	-	-	-	-	-	-
900 mm	1200 mm	B90120A B90120L B90120AN B90120Z	B90120B B90120N	B90120AX	PBG90120A^e	PBG52513	-	-	-	-
900 mm	1500 mm	-	B90150B B90150N	B90150AX	-	PBG52514	-	-	-	-
900 mm	1800 mm	-	B90180B B90180N	B90180AX	-	-	-	-	-	-
1200 mm	1500 mm	-	B120150B^d B120150N^d	-	-	-	-	-	-	-
1200 mm	1800 mm	-	B120180B B120180N^d	-	-	-	-	-	-	-
1250 mm	1800 mm	-	-	-	-	PBG52521	-	-	-	-

アルミニウム製ブレッドボードの厚さは、12.7 mm(MBから始まる型番)、19.05 mm(MBHから始まる型番)、9.5 mmまたは7.0 mm(いずれもMSから始まる型番)の4種類をご用意しております。一部のサイズでは、アルマイト加工なし(型番末尾がU)でもご用意しております。　
型番の末尾について

F、A、B、G：封止無しの取付穴付き　
T、L、U、N：封止された取付穴付き　
FN、AN：非磁性取付穴付き
Y、Z：取付穴無し
S：ステンレススチール製

タップ穴パターンは45°配列
受注生産
側面に25 mmレールアクセサリ用のTスロット付き
こちらの製品は開口付きです。

Imperial Optical Breadboard Size Options
Width	Length	Honeycomb					Stainless Steel	Solid Aluminum^a			Acrylic, Transparent
Width	Length	Nexus (60 mm Thick)^b	Nexus (110 mm Thick)^b	Intrinsically Damped (58 mm Thick)	Aluminum (25 mm Thick)	Aluminum (55 mm Thick)	Stainless Steel	Standard	Double Density	High Density	Acrylic, Transparent

アルミニウム製ブレッドボードの厚さは、0.5インチ(MBから始まる型番)、0.75インチ(MBHから始まる型番)、3/8インチまたは0.28インチ(いずれもMSから始まる型番)の4種類をご用意しております。一部のサイズでは、硬質アルマイト加工アルミニウム製(CMMP1818のインチ規格のみ)、あるいはアルマイト加工なし(型番末尾がU)でもご用意しております。　
型番の末尾について

F、A、B、G：封止無しの取付穴付き
T、L、U、N：封止された取付穴付き
FN、AN：非磁性取付穴付き
Y、Z：取付穴無し
S：ステンレススチール製

タップ穴パターンは45°配列
受注生産
側面に25 mmレールアクセサリ用のTスロット付き
こちらの製品は開口付きです。
