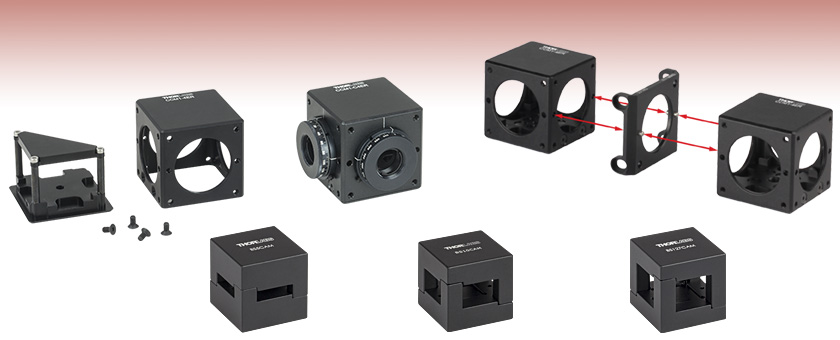

プリズムおよびビームスプリッター用小型ケージキューブ


  • SM1-Threaded, 30 mm Cage-Compatible Cubes
  • Mount Prisms and Cubed Optics
  • Options Incorporating 1 or 2 Rotation Mounts

CCM1-4ER

BS5CAM

Adapter for 5 mm
Beamsplitter Cubes

BS10CAM

Adapter for 10 mm
Beamsplitter Cubes

BS127CAM

Adapter for 12.7 mm
Beamsplitter Cubes

CM1-CC

CCM1-C4ER

Application Idea

Cube Connector Connecting
Two Cage Cubes

Related Items


Please Wait

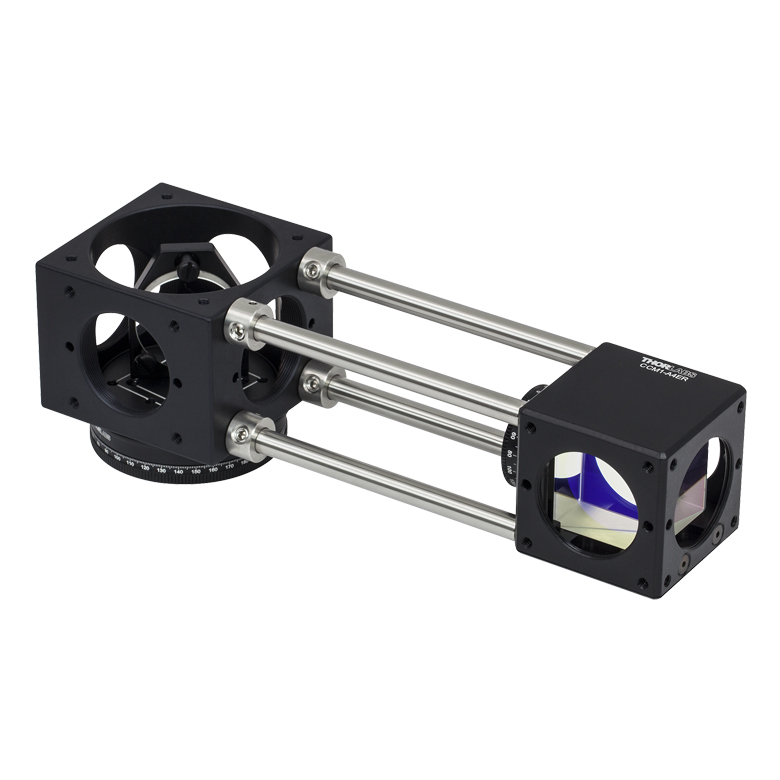

CM1 Small Cage Cube used with ERSCB Rod Adapters
Click to Enlarge

View Imperial Product List
型番数量Description
ERSCB-P41Ø6 mm ERロッド用アダプタ、長さ6.9 mm、4個入り
CCM1-A4ER1プリズム/ミラー用小型4ポート30 mmケージキューブマウント、回転マウント1つ付き、#8-32タップ穴(インチ規格)
C4W130 mmケージシステムキューブ
ER4-P41Ø6 mm ケージアセンブリーロッド、長さ 101.6 mm、4個入り
B3CR130mmケージキューブ用回転式プラットフォーム(インチ規格)
B5C11Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウント、30 mmケージキューブ対応、ナイロンチップ付き止めネジ付き
View Metric Product List
型番数量Description
ERSCB-P41Ø6 mm ERロッド用アダプタ、長さ6.9 mm、4個入り
CCM1-A4ER/M1プリズム/ミラー用小型4ポート30 mmケージキューブマウント、回転マウント1つ付き、M4タップ穴(ミリ規格)
C4W130 mmケージシステムキューブ
ER4-P41Ø6 mm ケージアセンブリーロッド、長さ 101.6 mm、4個入り
B3CR/M130mmケージキューブ用回転式プラットフォーム(ミリ規格)
B5C11Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用マウント、30 mmケージキューブ対応、ナイロンチップ付き止めネジ付き
ケージロッド用アダプタERSCBを用いてケージキューブCCM1-A4ER(/M)とC4Wを接続
Alternative Size Options
16 mm Cage Cubes
2" Wide, 30 mm Cage Cubes
1.5" Wide, 30 mm Cage Cubes
60 mm Cage Cubes

特長

30 mmケージキューブは、キューブマウント付き光学素子に取り付けられているキューブと同様に、30 mmケージシステム内で25.4 mm(1インチ)や25 mmのプリズムやキューブ型光学素子を保持できるよう設計されています。 5 mm、10 mm、12.7 mm、20 mmの偏光無依存ビームスプリッターキューブ用の取付けアダプタもご用意しております。 Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用回転マウントが付いているので、Ø12.7 mm(Ø1/2インチ)波長板をはじめとする偏光素子の回転調整をすることができます。キューブに取り付けられる追加設置用の Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用回転マウントも別途ご用意しております。こちらに掲載されている小型キューブには光学素子は含まれておりません。

当社では他にも30 mmケージキューブやケージ用部品とお使いいただける固定式回転式プラットフォーム製品をご用意しています。30 mmケージキューブとのセットアップ例は、右の画像をご参照ください。

30 mmケージキューブ付き光学素子のセレクションガイド

下の表には当社の30 mmケージキューブ付き光学素子全製品のリンクがございます。16 mmケージキューブ付き光学素子については16 mmケージシステムガイドをご覧ください。

Non-Polarizing BeamsplittersPolarizing BeamsplittersHigh Power Polarizing Beamsplitters
Non-Polarizing Beamsplitter CubePolarizing Beamsplitter CubeHigh-Power Polarizing Beamsplitter Cube
Pellicle BeamsplitterLaser Line Polarizing BeamsplittersCircular Polarizer
Pellicle BeamsplittersLaser Line Polarizing Beamsplitter CubeCircular / Variable Polarizers
Penta PrismsTurning MirrorsVariable Beamsplitters/Attenuators
Penta PrismsTurning MirrorsVariable Beamsplitters / Attenuators

光学素子なしの30 mmケージキューブセレクションガイド

Dichroic Mirror HolderEmpty Compact Cage Cube
Rectangular Dichroic Mirrors and FiltersEmpty Compact 30 mm Cage Cube

ケージシステムの概要

当社のケージアセンブリシステムでは、自由で迅速な組み立てと正確なアライメントが可能で、大きなオプトメカニクスシステムを構築するのに便利です。

16 mm、30 mm、60 mmのケージシステム規格

当社はケージシステム用ロッドを取り付けるネジ穴同士の中心間の距離に従って、3つの規格に分けています(下図参照)。 16 mmのケージシステム30 mmのケージシステム60 mmのケージシステムはそれぞれØ12 mm~Ø12.7 mm(Ø1/2インチ)、Ø25 mm~Ø25.4 mm(Ø1インチ)、Ø50 mm~Ø50.8 mm(Ø2インチ)の光学素子を納められる設計です。 小さなサイズの光学素子を大きなサイズのケージシステムに直接組み込むことのできる特殊設計のケージプレートもご提供しています。

標準ネジ規格

ケージシステムは、しっかりと規定された取付け方法とネジ規格により、多くの種類の製品が直接取り付けられるように柔軟性の高いアセンブリシステムとなっています。 最も使用されている3つのネジ規格として、当社のSM05シリーズ、SM1シリーズ、SM2シリーズがあり、これら全てのネジ規格は、一般的な大きさの光学素子が収納できるように規定されています。 当社のレンズチューブのような構成要素部品は、これらの規格に対応する部品に直接取り付けられます。


ケージシステムの接続性を規定する標準のケージプレート寸法の1例
Standard Cage System Measurements
Cage System16 mm30 mm60 mm
Thread SeriesSM05SM1SM2
Rod to Rod Spacing16 mm (0.63")30 mm (1.18")60 mm (2.36")
Total Length25 mm (0.98")41 mm (1.60")71.1 mm (2.80")
ケージシステム部品
ケージロッド16 mmロッドは、ケージプレート、光学素子マウントなどの部品をケージシステムに組み込む際に利用します。 16 mmケージシステムにはSRシリーズケージロッド、30 mmや60 mmケージシステムにはERシリーズケージロッドを使用します。
30 mm
60 mm
ケージプレート16 mmケージプレートはケージシステムの基本となる構成部品です。 ケージプレートの中心穴にはSMシリーズのネジ切り加工が施されている場合やネジ切りなしの場合がありますが、この中心穴には業界標準規格の光学素子や当社のSMシリーズのレンズチューブが挿入できます。他にも FiberPort用など特殊な穴が開いているケージプレートもあります。
30 mm
60 mm
光学素子用マウント16 mm当社ではケージシステム用に特別に設計された固定式、キネマティック式、回転式、移動マウントをご用意しています。
30 mm
60 mm
ケージキューブ16 mmケージキューブは、プリズムやミラーなどの大きな光学素子、そしてビームスプリッタなどの光路に対して一定の角度で位置決めする必要のある光学素子を納めるのに適しています。 当社では、光学素子がマウント済みのケージキューブ、および何もマウントしていないケージキューブをご用意しています。
30 mm
60 mm
交換用止めネジ(セットスクリュ)交換用止めネジは、当社の16 mmケージシステム製品用 (SS4B013SS4B025SS4B038)および30 mmケージシステム製品用(SS4MS5SS4MS4)にご用意しております。
ポストおよびブレッドボード取付け用部品ケージシステムの取付け方法についてはケージシステム構築部品のページをご参照ください。 ケージシステムは、テーブルの表面に対して、平行または直角の両方の向きに取付けできます。
ケージシステム変換アダプタケージシステム変換用アダプタは、異なるケージシステムやネジ規格の部品を組み合わせるために用います。
特殊部品当社では幅広い部品がケージシステムに組み込めるように、特別設計のケージシステム用部品もご提供しています。例としてはフィルターホイールHeNeレーザーマウントFiberPort用ケージプレートアダプタなどがあります。 ケージシステム関連製品の詳細は、関連ページをご参照ください。

Posted Comments:
Jon Engelberth  (posted 2023-10-10 18:18:38.857)
Is it possible for Thorlabs to assemble a BS029 beamsplitter cube within a CCM1-4ER 30mm cube holder. What would be the added cost and lead time? Quantity = 1 assembly
jpolaris  (posted 2023-10-13 06:47:36.0)
Thank you for contacting Thorlabs. Requests for custom items can be made by reaching out to us at techsupport@thorlabs.com. If the request is feasible for us to fulfill, we will reach out to you directly to discuss costs and lead times.
wentao yu  (posted 2019-09-23 01:41:48.393)
there 're some holds in Solidwork file are clear holes and in pdf file, are thread holes.
YLohia  (posted 2019-09-24 10:06:45.0)
Hello, we only use cosmetic threads on the Solidworks files to save on service space and easy mating of different components.
schneider  (posted 2017-09-28 12:29:33.84)
I use CM1-BP108 beamsplitters. I also use the CM1-CC cage cube connector. What I miss are additional 0.09in location holes perpendicular to the existing ones. This would give the possibility to rotate the cubes against each other in 90° steps.
nbayconich  (posted 2017-10-18 04:15:58.0)
Thank you for your feedback. We can provide a quote for this as a custom option. I'll contact you directly with more information.
petr.bruza  (posted 2014-05-11 18:25:35.863)
Please, was the design of the CM1-4ER cube improved since last feedback? The problem is either that the walls of the cube are too thin, or that the base, when screwed in place, prevents to tighten the SM1 tubes. I damaged two mirrors due to this flaw by tightening SM1 tubes, that caused bending of the base. I need to have the possibility to securely tighten the SM1 tubes. Thank you
cdaly  (posted 2014-05-12 10:56:34.0)
Response from Chris at Thorlabs: This was modified shortly after the last feedback comment. The current cube design will accommodate the full engagement of the lens tube thread.
tcohen  (posted 2012-07-10 11:43:00.0)
Response from Tim at Thorlabs: Thank you for your feedback! We are taking a look into this problem and any redesigns that would improve this product. Thank you very much for bringing this to our attention.
ppxap3  (posted 2012-07-05 10:36:06.0)
I think there is a flaw on the design of this part. The cube base get is the way if one tries to screw in an SM1 tube on the sides.
Back to Top

小型ケージキューブ、プリズムおよびビームスプリッターキューブ用

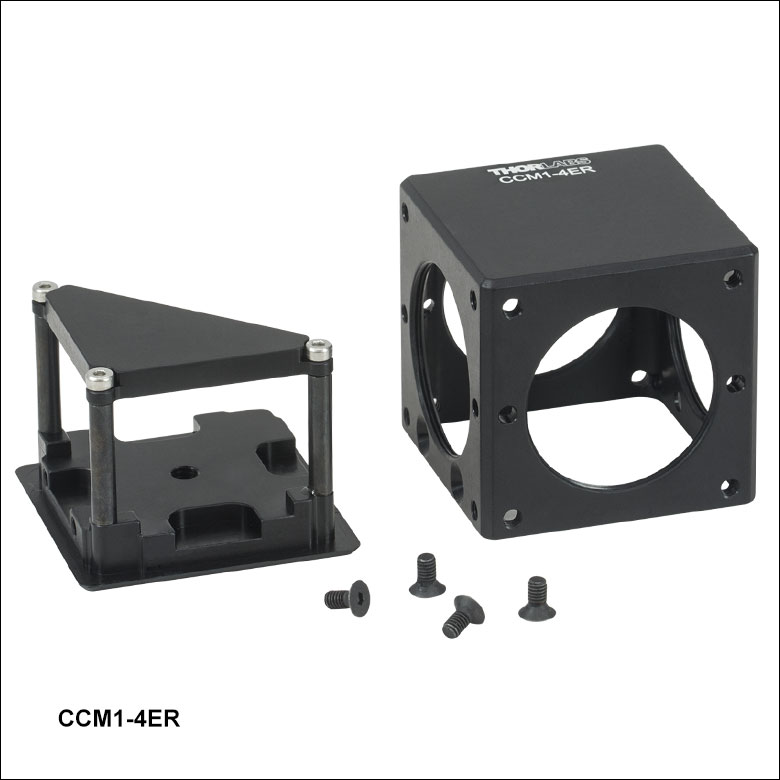

CM1-4ER
Click to Enlarge

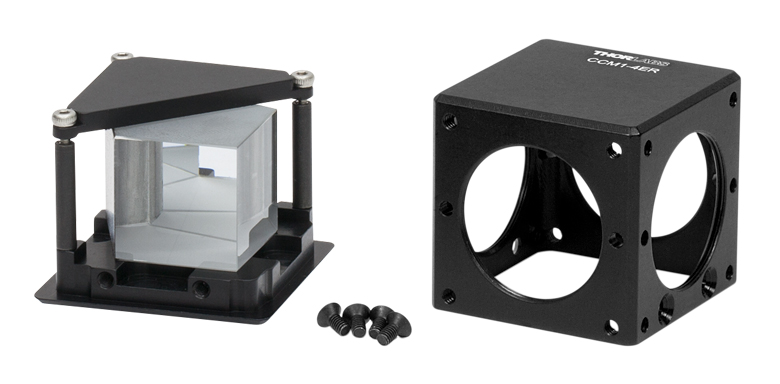

ペンタプリズム(別売)を組み込んだケージキューブCCM1‑4ER(/M)
  • 30 mmケージシステムならびにSM1シリーズレンズチューブに取付け可能
  • 25.4 mm(1インチ)キューブならびに25 mm直角プリズムを直接取付け可能
  • 当社の25 mm未満のビームスプリッターキューブ用に取付けアダプタを下記にてご用意
  • 4面にSM1ネジポート
  • ベースにはM4タップ穴があり、ポストに取付け可能
  • 3本のアライメントピンの確度は±20 arcmin

幅38.1 mm(1.5インチ)のケージキューブには、25 mm~25.4 mm(1インチ)ビームスプリッターキューブ直角プリズムなどの光学素子を直接取り付けることができ、また下記にご用意しているアダプタで5 mm、10 mm、12.7 mm、20 mmのビームスプリッターキューブも取り付け可能です。キューブの底面には、M4タップ穴があり、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストを取り付ける際に使用します。2つのケージキューブは、ERシリーズロッドERロッド用アダプタERSCBを用いると結合できます。

光学素子は、テンションプレートの3本の1.5 mm六角ネジによってキューブ内に固定される構造なので(右上の写真をご覧ください)、簡単に他の光学素子に取り替えることができます。取り付ける際、光学素子はキューブのベースの3隅に対して平らに置く必要があります。テンションプレートを締め付けすぎると光学素子を損傷する場合もありますのでご注意ください。右上の写真は外部筐体を取除いた状態でCCM1‑4ER(/M)に取り付けられたペンタプリズムです。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
CCM1-4ER Support Documentation
CCM1-4ERCustomer Inspired! プリズム/ミラー用小型4ポート30 mmケージキューブマウント、#8-32タップ穴(インチ規格)
¥21,320
Today
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
CCM1-4ER/M Support Documentation
CCM1-4ER/MCustomer Inspired! プリズム/ミラー用小型4ポート30 mmケージキューブマウント、M4タップ穴(ミリ規格)
¥21,320
Today
Back to Top

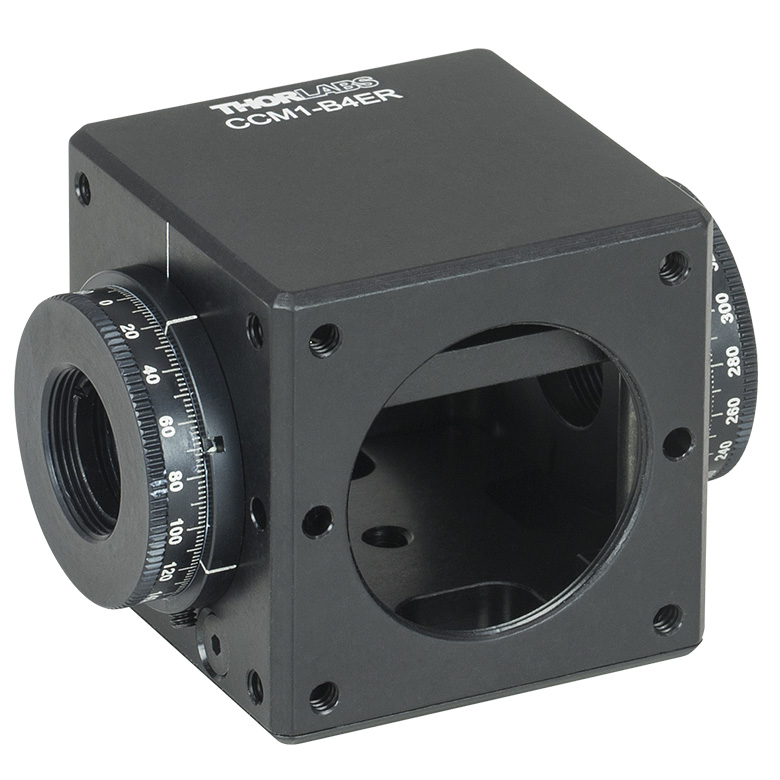

小型ケージキューブ、プリズムおよびビームスプリッターキューブ用、回転マウント付き

Product Image
(Click to Enlarge)

CM1-A4ER(/M)CM1-B4ER(/M)CM1-C4ER(/M)
Item #CCM1-A4ER(/M)CCM1-B4ER(/M)CCM1-C4ER(/M)
# of Rotation Mounts122
Rotation Mount GeometryN/A180°90°
CM1-C4ER
Click to Enlarge

直角プリズム(別売)を取付けたケージキューブCCM1-C4ER(/M)
  • 30 mmケージシステムらびにSM1シリーズレンズチューブに取付け可能
  • 1面または2面に取外し可能なØ12 mm~Ø12.7 mm(Ø1/2インチ)回転マウント付き
  • 2つ、または3つのSM1ネジポート付き
  • ベースにはM4タップ穴があり、ポストに取付け可能
  • 25.4 mm(1インチ)キューブならびに25 mm直角プリズムを直接取り付け可能
  • 当社の25 mm未満のビームスプリッターキューブ用に取付けアダプタをご用意
  • 3本のアライメントピンの確度は±20 arcmin

幅38.1 mmの空のケージキューブには、Ø12.7 mm(Ø1/2インチ)波長板が取付け可能な回転マウントが1つまたは2つ付きます。 クランプベースには25.4 mm(1インチ)ビームスプリッターキューブ直角プリズムなどの光学素子を直接取り付けることができ、5 mm、10 mm、12.7 mm、20 mmのビームスプリッターキューブを取り付ける際のアダプタを下記にご用意しております。 回転マウントはSM05内ネジ付きで、止めネジ(セットスクリュ)で回転を固定することが可能です。 回転マウントが付いているキューブの各面には補助線が刻印されています。 キューブの底面には、M4タップ穴があり、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストを取り付ける際に使用します。

光学素子は、テンションプレートの3本の1.5 mm六角ネジによってキューブ内に固定される構造なので(左の写真をご覧ください)、簡単に他の光学素子に取り替えることも可能です。取り付ける際、光学素子はキューブのベースの3隅に対して平らに置く必要があります。 テンションプレートを締め付けすぎると光学素子を損傷する場合もありますのでご注意ください。左の写真は外部筐体を取除いた状態でCCM1-C4ER(/M)に取り付けられた直角プリズムです。

これらの光学素子が付いていない空のキューブと、偏光ビームスプリッターキューブならびに1/2波長板を共に使用することにより、可変ビームスプリッタ、可変減衰器、ビームコンバイナを構築することができます。 キューブに取り付けられる追加のØ12.7 mm(Ø1/2インチ)の回転マウントは別途ご購入可能です。 また、キューブ付き可変ビームスプリッタもご用意しております。 2つのケージキューブは、ERシリーズロッドERロッド用アダプタERSCBを用いると結合できます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
CCM1-A4ER Support Documentation
CCM1-A4ERCustomer Inspired! プリズム/ミラー用小型4ポート30 mmケージキューブマウント、回転マウント1つ付き、#8-32タップ穴(インチ規格)
¥31,573
7-10 Days
CCM1-B4ER Support Documentation
CCM1-B4ERCustomer Inspired! プリズム/ミラー用小型4ポート30 mmケージキューブマウント、回転マウント@180° 2つ付き、#8-32タップ穴(インチ規格)
¥42,478
7-10 Days
CCM1-C4ER Support Documentation
CCM1-C4ERCustomer Inspired! プリズム/ミラー用小型4ポート30 mmケージキューブマウント、回転マウント@90° 2つ付き、#8-32タップ穴(インチ規格)
¥42,478
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
CCM1-A4ER/M Support Documentation
CCM1-A4ER/MCustomer Inspired! プリズム/ミラー用小型4ポート30 mmケージキューブマウント、回転マウント1つ付き、M4タップ穴(ミリ規格)
¥31,573
Today
CCM1-B4ER/M Support Documentation
CCM1-B4ER/MCustomer Inspired! プリズム/ミラー用小型4ポート30 mmケージキューブマウント、回転マウント@180° 2つ付き、M4タップ穴(ミリ規格)
¥42,478
7-10 Days
CCM1-C4ER/M Support Documentation
CCM1-C4ER/MCustomer Inspired! プリズム/ミラー用小型4ポート30 mmケージキューブマウント、回転マウント@90° 2つ付き、M4タップ穴(ミリ規格)
¥42,478
7-10 Days
Back to Top

小型ケージキューブ用ビームスプリッターアダプタ

BS127CAM Beamsplitter Adapter Mount
Click to Enlarge

アダプタBS127CAMを取り付けたケージキューブCCM1-4ER(/M)(キューブ、光学素子、ならびにアダプタは別売)
BS20CAM Beamsplitter Adapter Mount
Click to Enlarge

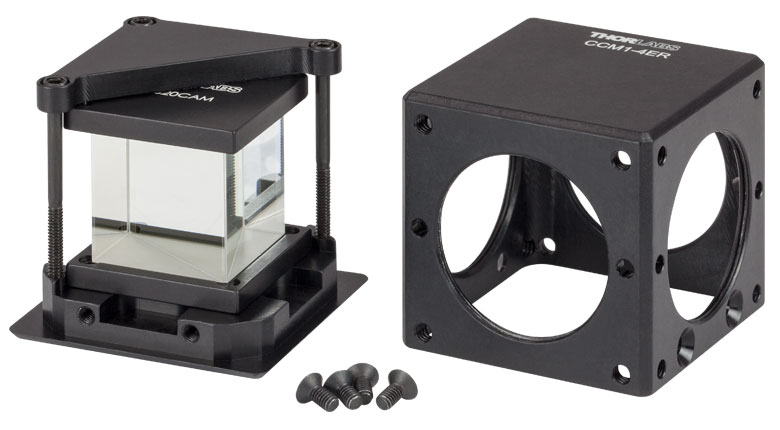

アダプタBS20CAMを使用して20 mmビームスプリッターキューブをケージキューブCCM1-4ER(/M)に取り付け(キューブ、光学素子、ならびにアダプタは別売)。
  • 上記小型30 mmケージキューブ用のビームスプリッターキューブアダプタ
  • サイズが5 mm、10 mm、12.7 mm、20 mmのビームスプリッターキューブに使用できる設計
  • 開口:>80%(当該部分内)
  • 30 mmケージシステム内のキューブ素子用

こちらのビームスプリッターキューブアダプタは、当社のビームスプリッターキューブ製品を上記の小型30 mmケージキューブ内に取り付けるために設計されました。 BS5CAM、BS10CAM、BS127CAM、BS20CAMは、それぞれ5 mm、10 mm、12.7 mm、20 mmサイズのビームスプリッターキューブ用です。各アダプタには、当該部分の80%以上の開口があり、また、光学素子を安定的に支える設計です。

アダプタは上面部分と底面部分で構成されており、中の四角いくぼみに特定のサイズのキューブを取り付けることができます。 光学素子をくぼみ部分内にアライメントするとアダプタの上面部分と底面部分が組み合わさって光学素子に圧力をかけ、光学素子をケージキューブ CCM1-4ER(/M)内の適切な位置で保持します(右の写真参照)。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
BS5CAM Support Documentation
BS5CAM5 mmビームスプリッターキューブアダプタ、小型30 mmケージキューブ用
¥6,021
7-10 Days
BS10CAM Support Documentation
BS10CAM10 mmビームスプリッターキューブアダプタ、小型30 mmケージキューブ用
¥6,021
Today
BS127CAM Support Documentation
BS127CAM12.7 mmビームスプリッターキューブアダプタ、小型30 mmケージキューブ用
¥6,592
Today
BS20CAM Support Documentation
BS20CAM20 mmビームスプリッターキューブアダプタ、小型30 mmケージキューブ用
¥3,729
Today
Back to Top

Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用SM1ネジ付き連続回転マウント


Click to Enlarge

View Imperial Product List
型番数量Description
CRM051Ø12 mm~Ø12.7 mm(1/2インチ)光学素子用SM1ネジ付き回転マウント
ER3-P41Ø6 mmケージアセンブリーロッド、長さ 76.2 mm、4個入り
SM1L201SM1レンズチューブ、ネジ深さ50.8 mm、固定リング1個付属
TR31Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ3インチ(インチ規格)
CP331SM1ネジ付き30 mmケージプレート、厚さ0.35インチ、固定リング2個付属、#8-32タップ穴(インチ規格)
View Metric Product List
型番数量Description
CRM051Ø12 mm~Ø12.7 mm(1/2インチ)光学素子用SM1ネジ付き回転マウント
ER3-P41Ø6 mmケージアセンブリーロッド、長さ 76.2 mm、4個入り
SM1L201SM1レンズチューブ、ネジ深さ50.8 mm、固定リング1個付属
TR75/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ75 mm(ミリ規格)
CP33/M1SM1ネジ付き30 mmケージプレート、厚さ8.9 mm、固定リング2個付属、M4タップ穴(ミリ規格)
30 mmケージシステム内のCRM05

CRM05はØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子に対応する、ロック可能な連続回転マウントです。マウントには360°の回転が可能なダイヤル面と回転位置をロックする止めネジが付いています。SM1外ネジが付いているため、SM1レンズチューブ30 mmケージキューブなどのSM1内ネジ付きのデバイスに直接取り付けることができます。中央の開口部にはSM05ネジが付いており、厚さ6.5 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子が取り付けられます。光学素子は、固定リングSM05RR(1個付属)で固定します。マウントの周囲には調整機能付きスパナレンチSPW801を使用してマウントを固定できるように、2ヶ所にスロットが付いています。

CRM05にはローレット付きのダイヤルと 2°単位でレーザ刻印された360°の目盛が付いており、高精度で再現性の高い位置決めと角度調整が可能です。マウントの外周には等間隔で刻印された補助線が4本あり便利です。また外側の0.035インチ六角止めネジ(セットスクリュ)により、マウントを固定することができます。

*このマウントは、Ø12.7 mmの光学素子に対して最適設計されています。Ø12 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CRM05 Support Documentation
CRM05Customer Inspired! Ø12 mm~Ø12.7 mm(1/2インチ)光学素子用SM1ネジ付き回転マウント
¥10,823
Today
Back to Top

ケージキューブコネクタ

C4W-CC Application
Click to Enlarge

View Imperial Product List
型番数量Description
C4W130 mmケージシステムキューブ
C6W130 mmケージキューブ、Ø6 mm貫通穴付き
CCM1-4ER1プリズム/ミラー用小型4ポート30 mmケージキューブマウント、#8-32タップ穴(インチ規格)
C4W-CC130 mmケージキューブ用コネクタ、C4W&C6WRシリーズキューブ用

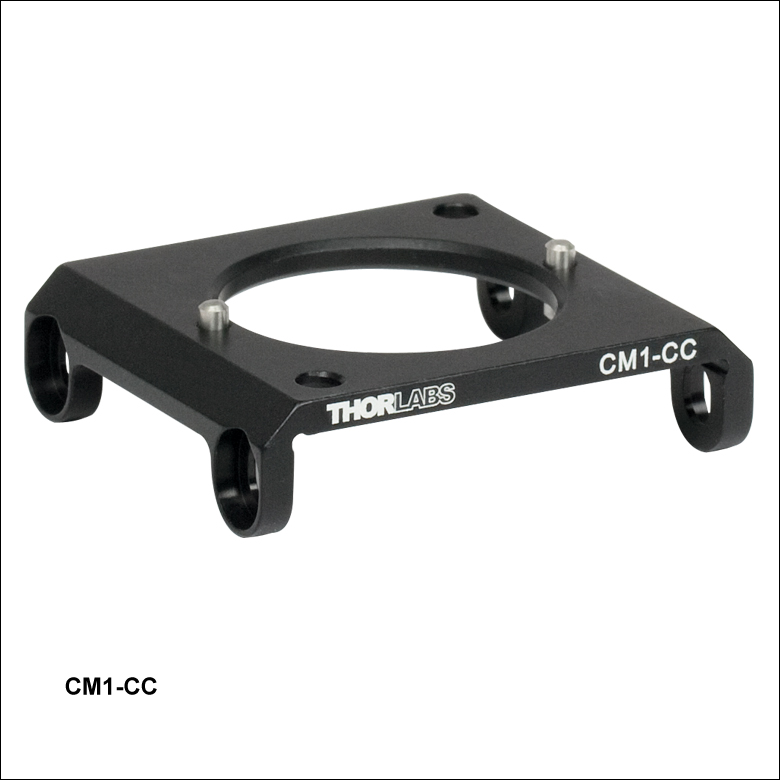

CM1-CC1ケージキューブコネクタ、小型30 mmケージキューブ用
View Metric Product List
型番数量Description
C4W130 mmケージシステムキューブ
C6W130 mmケージキューブ、Ø6 mm貫通穴付き
CCM1-4ER/M1プリズム/ミラー用小型4ポート30 mmケージキューブマウント、M4タップ穴(ミリ規格)
C4W-CC130 mmケージキューブ用コネクタ、C4W&C6WRシリーズキューブ用
CM1-CC1ケージキューブコネクタ、小型30 mmケージキューブ用
幅38.1 mm(1.5インチ)の小型ケージキューブCCM1-4ER(/M)に接続されたケージキューブC4WとC6W。それぞれキューブコネクタC4W-CCとCM1-CCを使用。
CM1-CC Application
Click to Enlarge

View Imperial Product List
型番数量Description
BA2T21調整機能付き取付けベース、2インチ x 3インチ x 3/8インチ(インチ規格)
CM1-CC2ケージキューブコネクタ、小型30 mmケージキューブ用
CCM1-BS014130 mmケージキューブ付き偏光無依存型ビームスプリッタ、700~1100 nm、#8-32タップ穴(インチ規格)
CCM1-PBS252130 mm Cage Cube-Mounted Polarizing Beamsplitter Cube, 620-1000 nm, 8-32 Tap
CCM1-4ER1プリズム/ミラー用小型4ポート30 mmケージキューブマウント、#8-32タップ穴(インチ規格)
PH21Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2インチ(インチ規格)
TR21Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
View Metric Product List
型番数量Description
BA2T2/M1調整機能付き取付けベース、50 mm x 75 mm x 10 mm(ミリ規格)
CM1-CC2ケージキューブコネクタ、小型30 mmケージキューブ用
CCM1-BS014130 mmケージキューブ付き偏光無依存型ビームスプリッタ、700~1100 nm、#8-32タップ穴(インチ規格)
CCM1-PBS252130 mm Cage Cube-Mounted Polarizing Beamsplitter Cube, 620-1000 nm, 8-32 Tap
CCM1-4ER/M1プリズム/ミラー用小型4ポート30 mmケージキューブマウント、M4タップ穴(ミリ規格)
PH50/M1Ø12 mm~Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ50 mm(ミリ規格)
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
CM1-CCを使用して複数の38.1 mm角のケージキューブを接続。
  • 38.1 mm(1.5インチ)角のケージキューブを2つ隣接して接続
  • 38.1 mm(1.5インチ)角のケージキューブを50.8 mm(2インチ)角のケージキューブに接続
  • 全てのCM1またはCCM1シリーズのケージキューブに対応

ケージキューブコネクタCM1-CCによって、右図のように2つ以上のCM1またはCCM1シリーズのキューブが接続できます。このコネクタの使用可能なCM1およびCCM1シリーズのケージキューブには、小型ケージキューブダイクロイックフィルタ用キューブマウント付きビームスプリッターキューブマウント付きペンタプリズム、およびマウント付き直角プリズムミラーが含まれます。ケージキューブコネクタCM1-CCには4本の#4-40丸頭ネジ、2本の#4-40皿ネジ、4個のワッシャ、1本の1/16インチ六角レンチが付属します。

30 mmキューブマウント付き90°偏向プリズムミラーはキューブの2面にケージロッド用のØ6 mm穴がないため、CM1-CCを用いて2つを接続することはできません。

当社では、C4W-CCもご提供しておりますが、これは50.8 mm(2インチ)角の30 mmケージキューブを2つ接続する際に使用できます。ケージキューブコネクタC4W-CCおよびCM1-CCは、どちらもCCM1-4ER/Mのような幅38.1 mm(1.5インチ)の30 mmケージキューブと幅50.8 mm(2インチ)の30 mmケージキューブとの接続にも使用できます。

アライメント用ピン
このコネクタにはアライメント用位置決めピンがあるため、SM1ネジポートの間にあるキューブ面にはピン用の穴が必要となりますのでご留意ください。既にお持ちの旧バージョンのキューブからアライメント穴付きの新バージョンへ無料アップデートをご希望の際は、当社までお問い合わせください。また、アライメントピンは取付け穴内部に圧入されており、アライメント穴無しのキューブで使用する場合は、押し出すことができます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CM1-CC Support Documentation
CM1-CCケージキューブコネクタ、小型30 mmケージキューブ用
¥7,325
Today
Last Edited: Sep 19, 2013 Author: Mike Y.
