ワイヤーグリッドビームスプリッターキューブ、30 mmケージキューブ付き


  • Polarizes and Splits Wavelengths from 400 to 700 nm
  • High Extinction Ratio: >1 000:1 for Transmitted Beam
  • SM1 and 30 mm Cage System Compatible
  • Engraved Housing

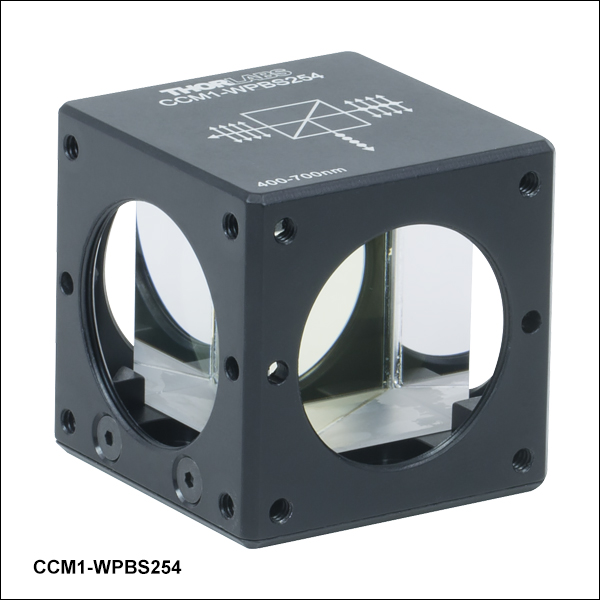

CCM1-WPBS254

30 mm Wire Grid Beamsplitter

Application Idea

The CCM1-WPBS254 can be used in conjunction with a linear polarizer and a quarter-wave plate to create a basic isolator.

Related Items


Please Wait
Wire Grid Beamsplitter Diagram
ワイヤーグリッド偏光ビームスプリッターキューブの透過光と反射光
(原寸比ではありません)

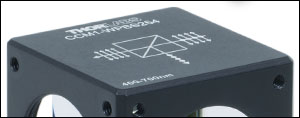

Top View of Thorlabs Wire Grid Beamsplitter Engraving
Click for Details

すべてのマウント付きワイヤーグリッドビームスプリッターキューブには、推奨する2つの光路のうちの一方が刻印されています。

特長

  • P偏光を透過してS偏光を反射
  • 高い消光比
    • TP:TS > 1000:1 (AOI: 0° ~ 5°)
    • TP:TS > 100:1 (AOI: 0° ~ 25°)
  • 設計波長: 400~700 nm
  • 4つのSM1ネジポート付き30 mmケージシステム用キューブ内に取付けられた25.4 mm(1インチ)キューブ
  • 底部にポスト取付け用M4タップ穴
  • ケージキューブコネクタCM1-CCにより2つのケージキューブの接続が可能

当社では、30 mmケージシステムに対応する筐体(SM1ネジ付き)に納められたワイヤーグリッド偏光ビームスプリッターキューブをご用意しております。この偏光ビームスプリッターキューブは、光学接着剤で結合された2つのN-BK7プリズムの間に平行に並んだ金属ワイヤから構成されています。ワイヤーグリッド偏光子はワイヤに垂直な電界ベクトルの光を透過し、ワイヤに平行な電界ベクトルの光を反射します。ワイヤーグリッドはS偏光成分を反射し、P偏光成分を透過して各偏光成分を分離します。表面反射があるため、反射光には両方の偏光成分が含まれます。

このビームスプリッターキューブは、従来の広帯域偏光ビームスプリッターキューブよりも大きな入射角(AOI)に対応できます。こちらのキューブで最大の偏光消光比を得たいときには、入射角(AOI)を0°~5°に設定して透過ビームを使用するとTP:TS > 1 000:1 の消光比が得られます。より大きな入射角(5°~25°)では、キューブの消光比はTP:TS > 100:1となります。こちらのビームスプリッターキューブには、400~700 nm用のARコーティングが施されています(Ravg < 0.5% @ 0° AOI)。

ワイヤーグリッドはキューブを形成する2つのプリズムの斜辺の間に挟まれています。2つのプリズムは接着剤で貼り合わされています(上の図参照)。光をどの光学面に入射しても、S偏光成分とP偏光成分は分離できます。ケージキューブの上面には推奨光路の1つが刻印されています。

ケージシステムへの取付け
各筐体の底部にはポスト取付け用のM4タップ穴が付いています。筐体には、当社のSM1レンズチューブが取り付けられるSM1ネジの付いた入射ポートおよび出射ポートが合わせて4つあります。各ポート周りの4つのタップ穴(#4-40)には、当社の30 mmケージシステムを取り付けられます。こちらのマウント付きビームスプリッターキューブは、当社のケージロッドとアダプタERSCBを用いてほかのケージキューブに接続できます。また、ケージキューブコネクタCM1-CCを使用すると、キューブ同士を並べて接続することもできます。

その他のケージキューブ
当社では様々なサイズのマウント無しのワイヤーグリッドビームスプリッタをご用意しています。 カスタム仕様のビームスプリッターキューブもご注文可能ですので、その際は当社までご連絡ください。ハイパワー用としては、損傷閾値が10 J/cm2以上のハイパワー偏光ビームスプリッターキューブをご用意しております。また、TP:TS >3000:1の高い消光比を有するレーザーライン波長用のビームスプリッターキューブもご用意しております。

Polarization Window, Straight vs. Coiled
Click to Enlarge

生データはこちらからダウンロードいただけます。

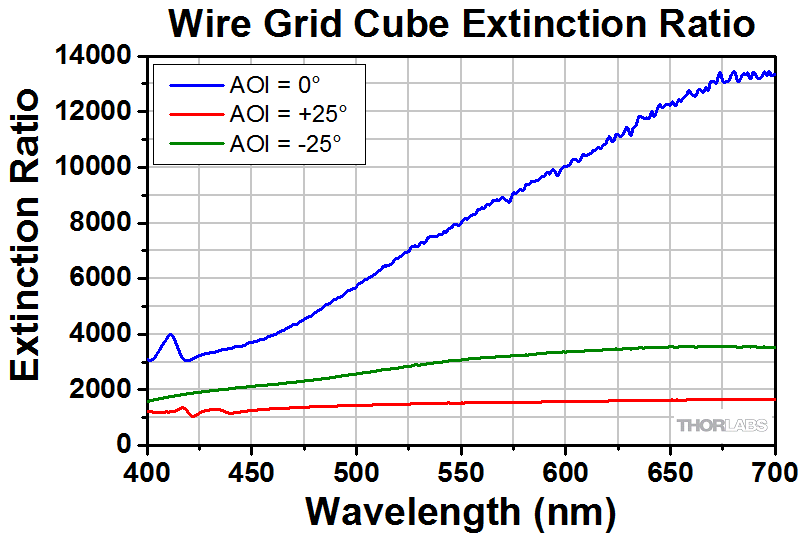

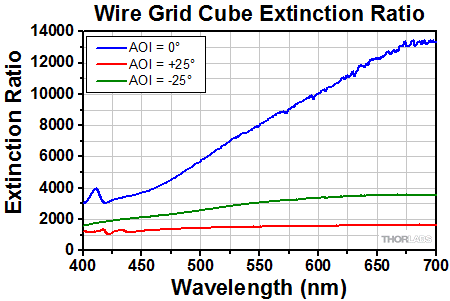

上のグラフは入射面の1つに入射した透過光の消光比(ER)を示しています。 Extinction ratio(消光比:ER、コントラストとしても知られています)は、直線偏光が偏光子の軸に合うようにアライメントされた時の最大透過率と、そこから偏光子を90°回転させた場合の最小透過率との比です。 プロットされているデータは入射角が0°ならびに±25°における値です。

Polarization Window, Straight vs. Coiled
Click to Enlarge

生データはこちらからダウンロードいただけます。

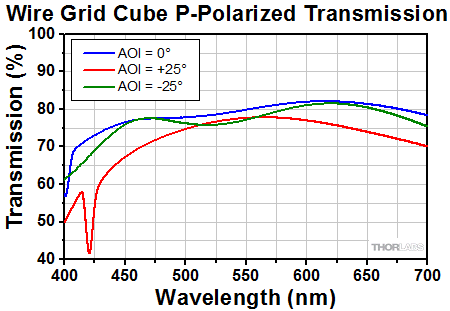

上のグラフは、ワイヤーグリッド偏光キューブの入射面の1つに入射し、ワイヤーグリッドを透過したP偏光の透過率を示しています。 プロットされているデータは入射角が0°ならびに±25°における値です。

Polarization Window, Straight vs. Coiled
Click to Enlarge

生データはこちらからダウンロードいただけます。

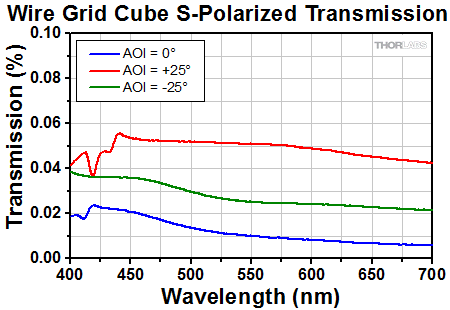

上のグラフは、ワイヤーグリッド偏光キューブの入射面の1つに入射し、ワイヤーグリッドを透過したS偏光の透過率を示しています。 プロットされているデータは入射角が0°ならびに±25°における値です。

Polarization Window, Straight vs. Coiled
Click to Enlarge

生データはこちらからダウンロードいただけます。

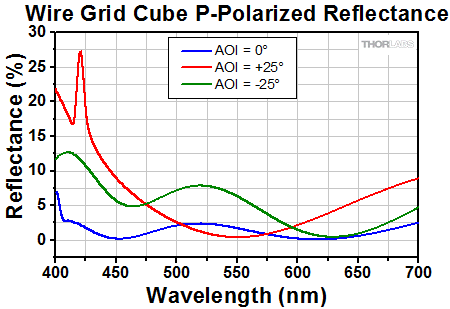

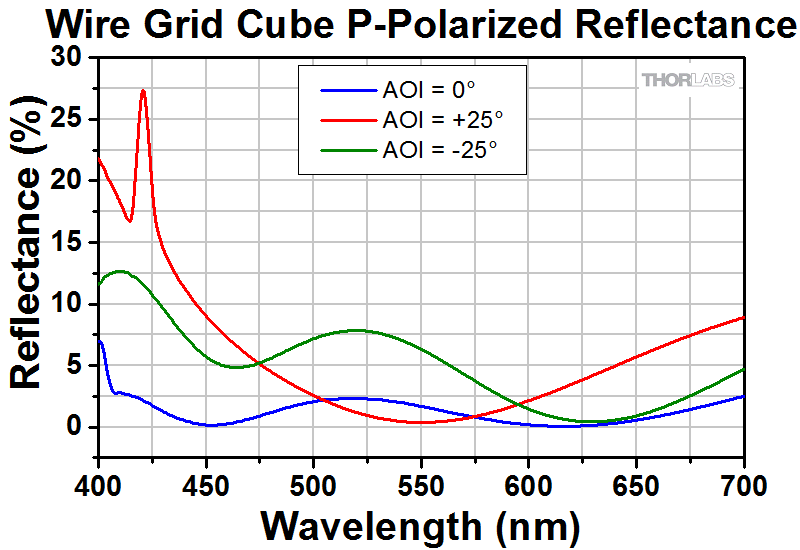

上のグラフは、ワイヤーグリッド偏光キューブの入射面の1つに入射し、ワイヤーグリッドに反射したP偏光の反射率を示しています。 プロットされているデータは入射角が0°ならびに±25°における値です。

Polarization Window, Straight vs. Coiled
Click to Enlarge

生データはこちらからダウンロードいただけます。

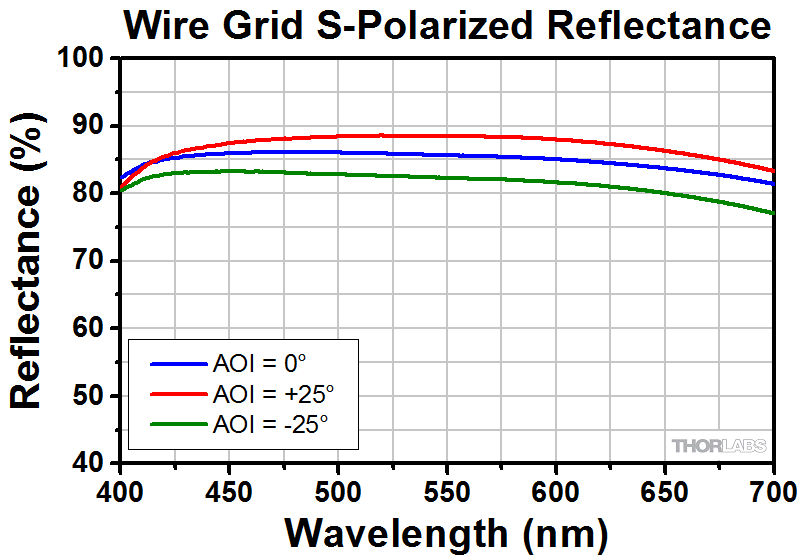

上のグラフは、ワイヤーグリッド偏光キューブの入射面の1つに入射し、ワイヤーグリッドに反射したS偏光の反射率を示しています。 プロットされているデータは入射角が0°ならびに±25°における値です。

偏光子セレクションガイド

当社では、ワイヤーグリッド、フィルム、方解石、α-BBO、ルチル、ならびにビームスプリッタを含むさまざまな偏光子をご用意しております。 ワイヤーグリッド偏光子のラインナップは、可視域から遠赤外域にも達する波長範囲に対応します。 ナノ粒子直線フィルム偏光子は最高で100 000:1の消光比を有しています。 また、その他のフィルム偏光子は、可視域から近赤外域までの光の偏光に使用できる製品としてお手軽な価格でご提供しております。 次に当社のビームスプリッタ偏光子は反射ビームの利用や、より完全に偏光された透過ビームの使用を可能にします。 最後に、α-BBO(UV域)、方解石(可視~近赤外域)、ルチル(近赤外~中赤外域)ならびに、オルトバナジン酸イットリウム(YVO4)(近赤外域~中赤外域)偏光子は、それぞれの波長範囲で100 000:1の高い 消光比を有する製品となっております。

偏光子の種類、波長範囲、消光比、透過率、ならびにサイズについては、下の表のMore [+]をクリックしてご覧ください。

Wire Grid Polarizers
Film Polarizers
Beamsplitting Polarizers
alpha-BBO Polarizers
Calcite Polarizers
Quartz Polarizers
Magnesium Fluoride Polarizers
Yttrium Orthovanadate (YVO4) Polarizers
Rutile Polarizers
  • 透過率特性をご覧になるにはグラフのアイコンをクリックしてください。 各特性データは、ある1つの基板またはコーティングの透過率をサンプルとして示しており、その特性は保証されているものではありません。
  • 偏光軸の印付きのマウント、ネジ切り無しリング、またはシリンダに取付け済み。
  • マウント無し、または偏光軸印付きのSM05ネジ付きマウントに取付け済みのタイプをご用意。
  • マウント無し、または偏光軸印付きのSM01ネジ付きマウントに取付け済みのタイプをご用意。
  • PBS519: TP:TS > 1000:1(平均値)
  • マウント無し、またはケージシステム対応キューブに取り付け済みのタイプをご用意。
  • 方解石は天然の物質で、350 nmあたりの典型的な透過率は約75%となります(Transmission欄をご覧ください)。
  • マウント無し、またはØ12.7 mmの筐体(ネジ切りなし)に取付け済みのタイプをご用意。
  • 方解石の透過率特性は、直線偏光が偏光子筐体に記されている偏光軸とアライメントしている場合に有効です。
  • Vコーティング(1064 nm)付きの製品は、型番末尾が「-C26」となっています。
  • マウント無し、または偏光軸印付きのマウントやネジ切り無しシリンダに取付け済みのタイプをご用意。

Posted Comments:
Tim Weber  (posted 2020-06-29 21:51:26.063)
Would it be possible to fabricate an NIR-version of this beam splitter?
YLohia  (posted 2020-07-02 09:05:08.0)
Hello Tim, thank you for contacting Thorlabs. Custom optics can be requested by emailing techsupport@thorlabs.com. We will reach out to you directly to discuss the possibility of offering this.

当社ではビームを強度比や偏光に基づいて分岐する、様々なタイプのビームスプリッタを豊富にラインナップしています。フォームファクタの異なるものも多少ありますが、ペリクルや複屈折性結晶なども含めて、プレート型やキューブ型のビームスプリッタをご提供しております。ビームスプリッタの多くはマウント付きまたはマウント無しで取り揃えています。下記のリストでは当社のビームスプリッタの全ラインナップがご覧いただけます。 ビームスプリッタの種類、波長、分岐比や消光比、透過率、そしてサイズをご覧になりたい場合は、各項目のMore [+]をクリックしてください。

偏光無依存型ビームスプリッタ

Plate Beamsplitters
Cube Beamsplitters
Pellicle Beamsplitters
  • 特記がない限り入射角は45°

偏光ビームスプリッタ

Plate Beamsplitters
Cube Beamsplitters
Birefringent Crystal Beamsplitters
  • 保護用筐体、ネジ切り無しリング、または偏光軸が表示されたシリンダにマウント済み
  • マウント無しの製品、保護用筐体または偏光軸が表示されたネジ切り無しシリンダにマウント済みの製品をご提供

その他のビームスプリッタ

Other Beamsplitters

ケージキューブ付きワイヤーグリッドビームスプリッターキューブ

Specifications
Beamsplitter
Design Wavelength400 - 700 nm
Extinction RatioaTp:Ts > 1 000:1 @ 0° - 5° AOI
Tp:Ts > 100:1 @ 0° - 25° AOI
Surface Quality40-20 Scratch-Dig
AR Coating Reflectance (@ 0°AOI)Ravg < 0.5% for 400 - 700 nm
TransmissionTp > 75% (Avg.) @ 0° AOI for 400 - 700 nm
ReflectanceRs > 70% @ 0° - 25° AOI for 400 - 700 nm
Transmitted Wavefront Error< λ/4 @ 633 nm (rms)
MaterialN-BK7
Unmounted Cube Item #WPBS254-VIS
Assembly
Transmitted Beam Deviation< 20 arcmin
Reflected Beam Deviation90° ± 20 arcmin
Outer Dimensions1.50" × 1.50" × 1.50"
(38.1 mm × 38.1 mm × 38.1 mm)
Clear Aperture> Ø22.9 mm
Cage Cube MaterialAnodized Aluminum
Mounting HoleImperial: 8-32 Tapped Hole
Metric: M4 Tapped Hole
  • 消光比(ER)は、評価する上で十分な偏光比を有する直線偏光を入射したときに得られる、最大透過率と最小透過率の比率です。偏光子の透過軸に対して入射光の偏光方向が平行のときに最大透過率が得られ、そこから偏光子を90°回転させると最小透過率が得られます。
  • 設計波長: 400~700 nm
  • 400~700 nm用反射防止(AR)コーティング付き
    (Ravg < 0.5% @ 0° AOI)
  • 高い消光比
    • TP:TS > 1000:1 (AOI: 0°~5°)
    • TP:TS > 100:1 (AOI: 0°~25°)

当社のワイヤーグリッド偏光ビームスプリッタでは、25.4 mm偏光ビームスプリッターキューブが30 mmケージキューブ内に取り付けられています。偏光ビームスプリッターキューブのワイヤーグリッドはS偏光成分を反射し、P偏光成分を透過して各偏光成分を分離します。

こちらのキューブで最大の偏光消光比を得たいときには、入射角(AOI)を0°~5°に設定して透過ビームを使用するとTp:Ts > 1 000:1の消光比が得られます。より大きな入射角(5°~25°)では、キューブの消光比はTP:TS > 100:1となります。ビームスプリッターキューブの光学面には、設計波長において1面当たりRavg < 0.5%のARコーティングが施されています。この製品の有効径はØ22.9 mmです。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
CCM1-WPBS254 Support Documentation
CCM1-WPBS25430 mm Cage Cube-Mounted Wire Grid Beamsplitter Cube, 400 - 700 nm, 8-32 Tap
¥66,890
5-8 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
CCM1-WPBS254/M Support Documentation
CCM1-WPBS254/M30 mm Cage Cube-Mounted Wire Grid Beamsplitter Cube, 400 - 700 nm, M4 Tap
¥66,890
5-8 Days

ケージキューブコネクタ

C4W-CC Application
Click to Enlarge

View Imperial Product List
型番数量Description
C4W130 mmケージシステムキューブ
C6W130 mmケージキューブ、Ø6 mm貫通穴付き
CCM1-4ER1プリズム/ミラー用小型4ポート30 mmケージキューブマウント、#8-32タップ穴(インチ規格)
C4W-CC130 mmケージキューブ用コネクタ、C4W&C6WRシリーズキューブ用
CM1-CC1ケージキューブコネクタ、小型30 mmケージキューブ用
View Metric Product List
型番数量Description
C4W130 mmケージシステムキューブ
C6W130 mmケージキューブ、Ø6 mm貫通穴付き
CCM1-4ER/M1プリズム/ミラー用小型4ポート30 mmケージキューブマウント、M4タップ穴(ミリ規格)
C4W-CC130 mmケージキューブ用コネクタ、C4W&C6WRシリーズキューブ用
CM1-CC1ケージキューブコネクタ、小型30 mmケージキューブ用
幅38.1 mm(1.5インチ)の小型ケージキューブCCM1-4ER(/M)に接続されたケージキューブC4WとC6W。それぞれキューブコネクタC4W-CCとCM1-CCを使用。
CM1-CC Application
Click to Enlarge

View Imperial Product List
型番数量Description
BA2T21調整機能付き取付けベース、2インチ x 3インチ x 3/8インチ(インチ規格)
CM1-CC2ケージキューブコネクタ、小型30 mmケージキューブ用
CCM1-BS014130 mmケージキューブ付き偏光無依存型ビームスプリッタ、700~1100 nm、#8-32タップ穴(インチ規格)
CCM1-PBS252130 mm Cage Cube-Mounted Polarizing Beamsplitter Cube, 620-1000 nm, 8-32 Tap
CCM1-4ER1プリズム/ミラー用小型4ポート30 mmケージキューブマウント、#8-32タップ穴(インチ規格)
PH21Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2インチ(インチ規格)
TR21Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
View Metric Product List
型番数量Description
BA2T2/M1調整機能付き取付けベース、50 mm x 75 mm x 10 mm(ミリ規格)
CM1-CC2ケージキューブコネクタ、小型30 mmケージキューブ用
CCM1-BS014130 mmケージキューブ付き偏光無依存型ビームスプリッタ、700~1100 nm、#8-32タップ穴(インチ規格)
CCM1-PBS252130 mm Cage Cube-Mounted Polarizing Beamsplitter Cube, 620-1000 nm, 8-32 Tap
CCM1-4ER/M1プリズム/ミラー用小型4ポート30 mmケージキューブマウント、M4タップ穴(ミリ規格)
PH50/M1Ø12 mm~Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ50 mm(ミリ規格)
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
CM1-CCを使用して複数の38.1 mm角のケージキューブを接続
  • 38.1 mm(1.5インチ)角のケージキューブを2つ隣接して接続
  • 38.1 mm(1.5インチ)角のケージキューブを50.8 mm(2インチ)角のケージキューブに接続
  • 全てのCM1またはCCM1シリーズのケージキューブに対応

ケージキューブコネクタCM1-CCによって、右図のように2つ以上のCM1またはCCM1シリーズのキューブが接続できます。このコネクタの使用可能なCM1およびCCM1シリーズのケージキューブには、小型ケージキューブダイクロイックフィルタ用キューブマウント付きビームスプリッターキューブマウント付きペンタプリズム、およびマウント付き直角プリズムミラーが含まれます。ケージキューブコネクタCM1-CCには4本の#4-40丸頭ネジ、2本の#4-40皿ネジ、4個のワッシャ、1本の1/16インチ六角レンチが付属します。

30 mmキューブマウント付き90°偏向プリズムミラーはキューブの2面にケージロッド用のØ6 mm穴がないため、CM1-CCを用いて2つを接続することはできません。

当社では、C4W-CCもご提供しておりますが、これは50.8 mm(2インチ)角の30 mmケージキューブを2つ接続する際に使用できます。ケージキューブコネクタC4W-CCおよびCM1-CCは、どちらもCCM1-4ER/Mのような幅38.1 mm(1.5インチ)の30 mmケージキューブと幅50.8 mm(2インチ)の30 mmケージキューブとの接続にも使用できます。

アライメント用ピン
このコネクタにはアライメント用位置決めピンがあるため、SM1ネジポートの間にあるキューブ面にはピン用の穴が必要となりますのでご留意ください。既にお持ちの旧バージョンのキューブからアライメント穴付きの新バージョンへ無料アップデートをご希望の際は、当社までお問い合わせください。また、アライメントピンは取付け穴内部に圧入されており、アライメント穴無しのキューブで使用する場合は、押し出すことができます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CM1-CC Support Documentation
CM1-CCケージキューブコネクタ、小型30 mmケージキューブ用
¥6,331
Today
