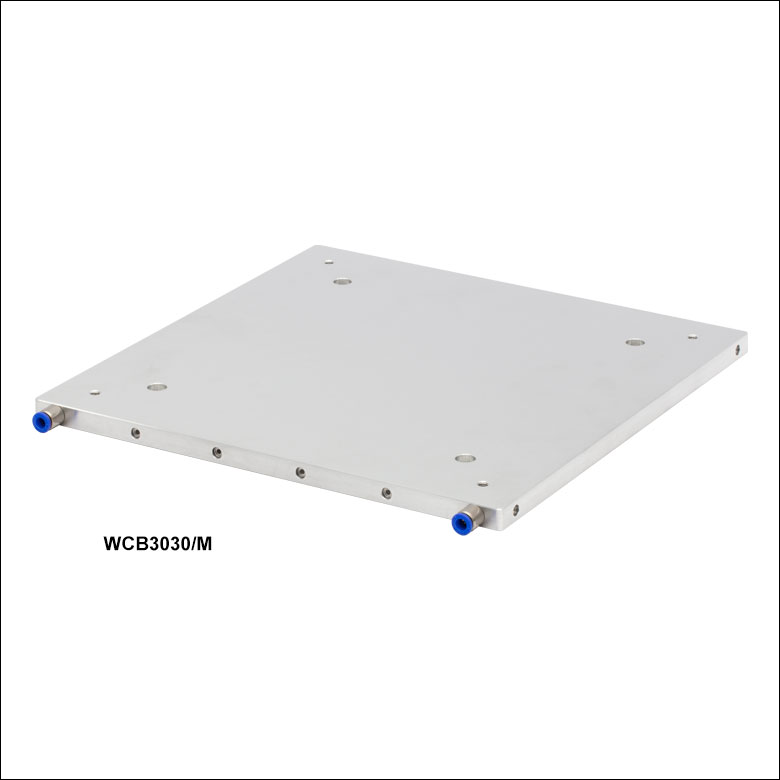

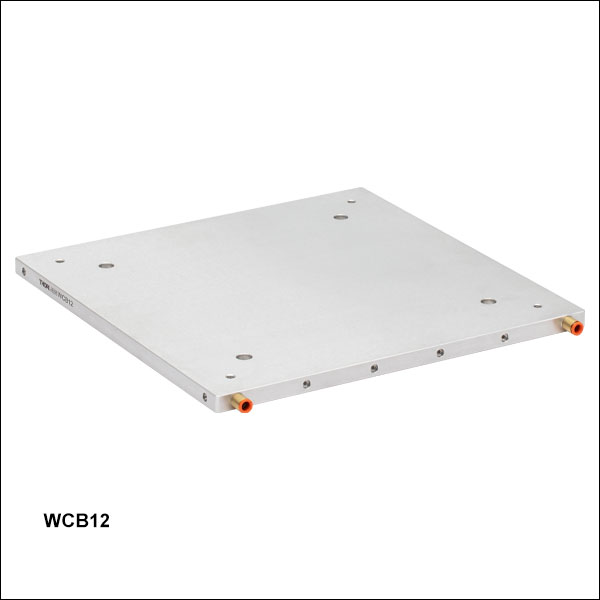

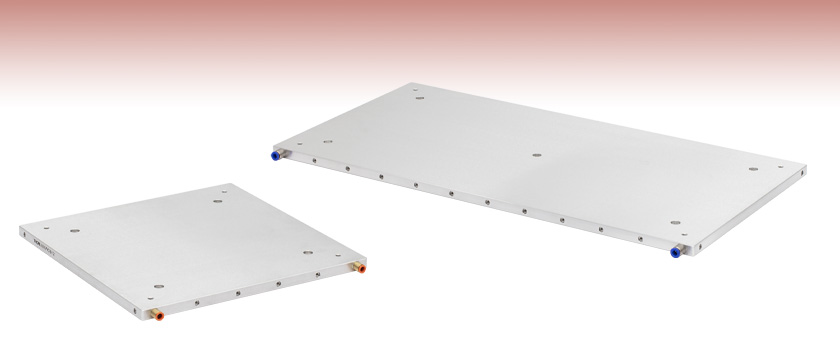

液体冷却式ベースプレート

Click for Details

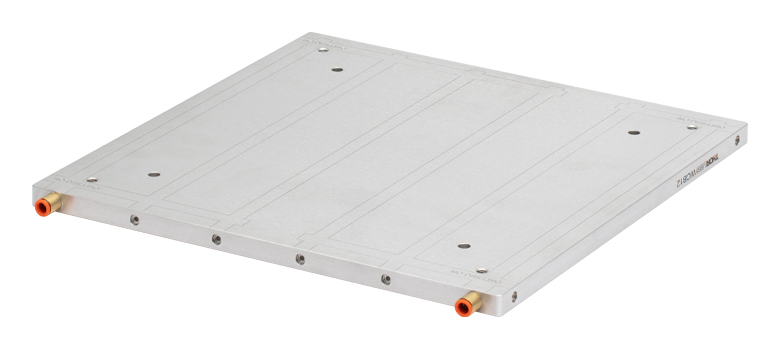

Figure 1.1  ベースプレート底面にある、冷却用不凍液の流路周辺には「NO DRILLING(穴あけ禁止)」エリアを示す刻印があります。

特長

• 穴あけ可能な、液体冷却式のアルマイト加工無しアルミニウム製ベースプレート

  • 底面の液路を示して穴あけ禁止エリアを表示(Figure 1.1参照)
• 4つまたは5つのM6用ザグリ穴を利用して作業面を取り付け可能(大型のベースプレートは、中央に5つ目の取付用ザグリ穴付き)
• 4つのM6 x 1.0ネジ穴を利用してMBシリーズのアルミニウム製ブレッドボードを取り付け可能
• クーラント用の配管付き
• 以下のアクセサリをご用意

  • ポリウレタンホース
  • インライン型結合用アクセサリ

こちらの液体冷却式ベースプレートは、当社の水冷式アルミニウム製ブレッドボードの一種ですが、所望の位置に穴あけをして、用途に応じた取付ができます(一部に穴あけ禁止エリアあり)。このベースプレートにはクーラント用の配管があるため、センサ、ディテクタ、LEDなどを使用する、温度の安定化が必要な用途に適しています、プレートは冷却と加熱のどちらの用途にもご使用いただけます。

各ベースプレートには、外径6 mmのチューブに対応する継手が2つ付いています。これによりペルチェ式液体チラーLK220のようなクーラント供給ユニットに簡単に接続できます。各ベースプレートには5 mの接続用ポリウレタンチューブが付属し、用途に合わせて長さを調整できます。その際は、まずチューブを必要な長さにカットし、切り口を平らに整えます。その後、チューブをプッシュ式のコネクタに挿入し、反対側を液体供給ユニットやチラーユニットに接続します。当社では、内径4.37 mm(11/64インチ)、外径6.35 mm(1/4インチ)のポリウレタンホースと、内径6.35 mm(1/4インチ)、外径9.53 mm(3/8インチ)のポリウレタンホースを別途ご用意しております。これらのホースの結合用インサートとボディは、同じサイズのホース間の接続のほか、異なるサイズのホース間の結合にも使用できます。

周囲の温度や湿度ならびにプレートの温度により、ベースプレート表面に結露が発生することがあります。Table 1.3は、結露を防止するためのガイドラインです。

各ベースプレートには、光学テーブルやブレッドボードに取り付け可能な4つまたは5つの取付用ザグリ穴と、MBシリーズのアルミニウム製ブレッドボードに取り付け可能な4つのM6 x 1.0ネジ穴があります。4つのネジ穴はベースプレートの4隅から25.0 mmの位置にあります。また、4つの取付用ザグリ穴はベースプレートの4隅から50.0 mmの位置にあります。大型のベースプレート(幅450 mm以上)には、中央に5つ目の取付け用ザグリ穴があります。この中央の取付穴によって取り付けの選択肢が広がると同時に、高負荷がかけられたときも4隅の取付穴への負荷を軽減し、またボード全体の剛性も高められます。取付穴を利用することによりベースプレートを光学テーブルや、ブレッドボード、ポスト、ブラケット他さまざまな部品やマウントに取り付けることが可能になります。

その他のブレッドボード
当社では、振動に敏感な用途向けのダンピング性能に優れたハニカムブレッドボード、穴間隔が25 mmまたは12.7 mmのアルミニウム製ブレッドボード、当社のミニシリーズオプトメカニクスに対応する高密度タップ穴ブレッドボード、水冷式ブレッドボードなど、様々な種類のブレッドボードをご用意しております。当社のブレッドボードのラインナップについては「ブレッドボードセレクションガイド」をご覧ください。

熱電冷却装置が組み込まれた温度制御機能付きミニシリーズブレッドボードなどを含む、その他の冷却式ブレッドボードについては、「冷却式ブレッドボードセレクションガイド」タブをご覧ください。

埃、迷光、音響雑音、温度変化などに敏感なコンポーネント類を保護するための製品として、ブレッドボード用エンクロージャ(筐体)をご用意しています。エンクロージャには密閉型のものと、スライドドア付きのものがございます。
