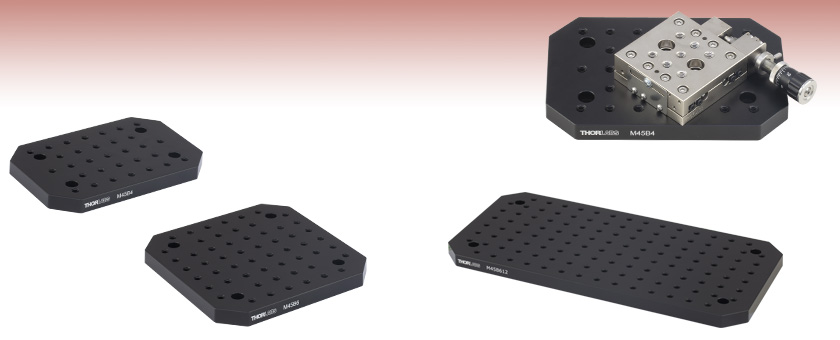

アルミニウム製ブレッドボード、穴密度2倍、45°の穴配列


  • Double-Density Hole Pattern at 45°, 1/4"-20 (M6) Taps
  • Mount Optomechanical Assemblies at 45°
  • Mounting Counterbores Align with Standard 1" Hole Spacing

M45B6

6" x 6"

M45B4

4" x 6"

M45B612

6" x 12"

Application Idea

These breadboards allow components with standard 1" mounting hole spacing to be mounted at 45°.

Related Items


Please Wait
45° Aluminum Breadboard
Click for Details

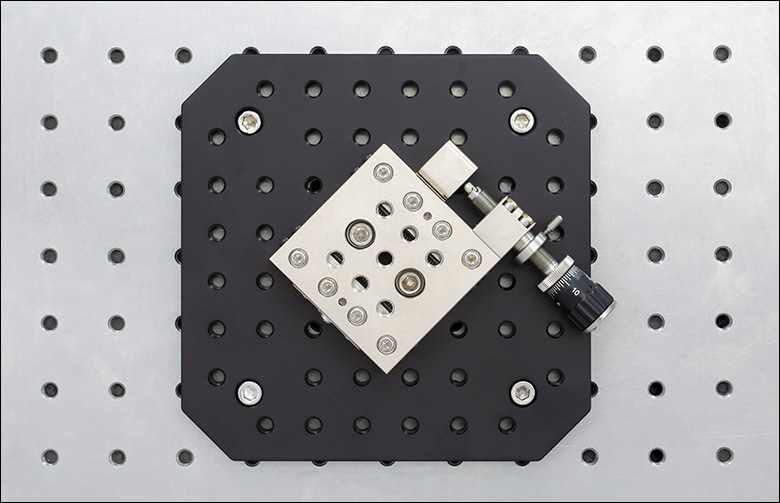

Figure 1.2  穴間隔が1インチ(25.4 mm)のステージLNR25D(/M)をブレッドボードM45B6(M45B1515/M)を使用して標準的な光学テーブルに45°で取り付けることができます。
45° Aluminum Breadboard
Click for Details

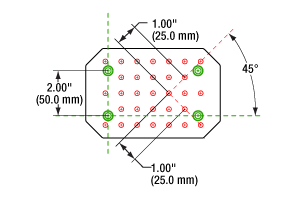

Figure 1.1  ブレッドボードM45B1015/Mのタップ穴は、ザグリ穴に対して45°に配列されています。
SpecificationDouble-Density Breadboards with 45° Hole Pattern
ThreadingImperialMetric
MaterialAluminum Plate
FinishMatte Black Anodized
Breadboard Thickness0.5"12.7 mm
Flatness±0.006" over 1 ft2±0.15 mm over 0.09 m2
Hole Size and Spacing1/4"-20 Tapped Holes on 1" CentersM6 Tapped Holes on 25 mm Centers
Hole Pattern Alignment45° Relative to Breadboard Edges and Counterbores
Number of Counterbored HolesFour 1/4" Located at Corners, Inset 1"Four M6 Located at Corners, Inset 25 mm

特長

  • 穴密度2倍のブレッドボード、穴が従来のブレッドボードに対して45°に配列
  • 取付ザグリ穴は、標準的な25 mm穴間隔に合わせて配置
  • ミリ規格とインチ規格の穴パターン
  • 表面は低反射率の黒色アルマイト処理
  • カスタム仕様のブレッドボードもご提供可能(当社までお問い合わせください)　

こちらのブレッドボードは、タップ穴が従来のアルミニウム製ブレッドボードに対して45°に配列されていることが特長です。45°の穴配列は、25 mm間隔で2倍の穴密度で配列されており、穴間隔が標準的な25 mmのオプトメカニクス部品やベースをFigure 1.2のように取り付けることが可能です。　

各ブレッドボードには、従来の光学テーブルならびにブレッドボード上の穴間隔25 mmに合わせた取付け穴が4つあります。取付穴は、ブレッドボードの4隅から25 mmの位置に付いています。取付け穴によりブレッドボードを光学テーブルや別のブレッドボード、ポスト、ブラケットを含め、様々な表面やマウントに取り付けることが可能になります。　

4隅は、このタイプのブレッドボードを識別するために面取り加工がされています。厚さが12.7 mmのこのブレッドボードは、仕上げに黒色の低反射アルマイトコーティングが施されています。また45°に配列された穴は貫通しているため、部品をブレッドボードの両面に取り付けることができます。

カスタムブレッドボード
当社では穴のパターンおよび間隔、サイズ、厚さ、アルマイト加工の有無などのカスタマイズに対応いたします。お見積もりは当社までお問い合せください。


Posted Comments:
No Comments Posted
BreadboardsAluminum Breadboard
Nexus, Optimized Damping		Steel Breadboard
Intrinsically Damped		Aluminum Breadboard
Aluminum Honeycomb		Stainless Steel Breadboard
Stainless Steel		Solid Aluminum Breadboard
Solid Aluminum
Construction
Breadboard
Thickness		60 mm (2.4")
110 mm (4.3")		58 mm (2.28")25 mm (0.98")
55 mm (2.2")		12.7 mm (0.5")7.0 mm (0.28")
9.5 mm (0.375")
12.7 mm (0.5")
19.05 mm (0.75")
Working Surface4003 Grade Stainless Steel or
304L Grade Non-Magnetic
Steel Top Plate		4003 Grade
Stainless Steel Top Plate		Aluminum416 Grade Stainless SteelSolid Aluminum
Anodized or Unanodized
Top Skin5 mm (0.20")5 mm (0.20")6 mm (0.24")N/AN/A
Bottom Skin5 mm (0.20")3 mm (0.12")3 mm (0.12")N/AN/A
Core DesignHigh-Density Plated Steel Honeycomb, 0.26 mm ThickHigh-Density Plated
Aluminum Honeycomb		N/AN/A
Side PanelsRigid Steel Box SectionUnplasticized Polyvinyl
Chloride (uPVC)		Black Laminated
Aluminum Sides		N/AN/A
FerromagnetismMagnetic or Non-Magnetic OptionsMagneticNon-MagneticMagneticNon-Magnetic
Sealed HolesSealed (25 mm Depth) or
Non-Sealed Options		Non-SealedN/AN/A
Thread Options1/4"-20 (M6) Tapped Holes1/4"-20 (M6) Tapped Holes1/4"-20 (M6) Tapped Holes4-40 (M3),
8-32 (M4) and 1/4"-20 (M6),
or 1/4"-20 (M6) Tapped Holes
Spacing1" (25 mm) Centers1" (25 mm) Centers1" (25 mm) Centers0.4" (10 mm) Centers,
0.5" (12.5 mm) Centers,
or 1" (25 mm) Centers
Distance from
Edge to First Holes		0.5" (12.5 mm) on all Sides0.5" (12.5 mm) or
1.0" (25 mm) on all Sides		0.5" (12.5 mm) on all Sides0.4" (10 mm) on all Sides or
0.5" (12.5 mm) on all Sides
Performancea
DampingNexus Damping BarNexus Damping BarNexus Damping BarN/AN/A
StiffnessNexus Damping Bar
60 mm (2.4") Thick		Nexus Damping Bar
58 mm (2.28") Thick		Nexus Damping Bar
25 mm (0.98") Thick		Nexus Damping Bar
12.7 mm (0.5") Thick		Nexus Damping Bar
7.0 mm (0.28") Thick
Nexus Damping Bar
110 mm (4.3") Thick		Nexus Damping Bar
55 mm (2.2") Thick		Nexus Damping Bar
19.05 mm (0.75") Thick
  • 表中のダンピングおよび剛性性能は定性的な表示であり、各ブレッドボードの正確な仕様ではありません。

    光学ブレッドボードセレクションガイド

    セレクションガイドでは、当社のハニカム型およびソリッドタイプのアルミニウム製のブレッドボードをサイズごとにリストアップしています。まず、お探しのブレッドボードの幅と長さを見つけ、次にタイプをお選びください。それぞれの表は、ヘッダにあるMore [+] をクリックすると広がります。

    当社では様々な種類のブレッドボードをご提供しております。冷却が必要な用途向けには、アルミニウム製の水冷式ブレッドボードをいくつかご用意しております。また、温度制御機能付きミニシリーズブレッドボードは規模の小さい用途向けです。手動制御のステージとして、アルマイト加工アルミニウム製の大型移動ステージや回転ブレッドボードをご用意しています。また、顕微鏡用途に適した製品として、手動式または電動式可動型取付けプラットフォームもございます。

    Table 10B  Metric Optical Breadboard Size Options
    WidthLengthHoneycombStainless SteelSolid Aluminuma
    Nexus
    (60 mm
    Thick)b    		Nexus
    (110 mm
    Thick)b    		Intrinsically Damped
    (58 mm Thick)    		Aluminum
    (25 mm Thick)    		Aluminum
    (55 mm Thick)    		StandardDouble DensityHigh Density
    50 mm75 mm--------MSB5075/M
    75 mm100 mm--------MSB7510/M
    75 mm150 mm--------MSB7515/M
    100 mm100 mm-----MB10S/M---
    100 mm150 mm-----MB1015S/MMB1015/M
    MB1015U/M    		M45B1015/McMSB1015/M
    100 mm300 mm------MB1030/M--
    100 mm600 mm-------MB1060/M-
    100 mm900 mm-------MB1090/M-
    Ø149 mm-------MBR150U/M-
    Ø150 mm-------MBR150/M-
    150 mm150 mm-----MB15S/MMB1515/M
    MB1515U/M    		M45B1515/McMBY1515/M
    MSB15/M
    150 mm300 mm------MB1530F/MMB1530/M
    M45B1530/Mc    		-
    150 mm450 mm------MB1545/M--
    150 mm600 mm------MB1560/M--
    150 mm900 mm------MB1590/M--
    150 mm1200 mm------MB15120/M--
    180 mm230 mm--------MSB1823/M
    MSBU1823/M
    200 mm200 mm------MB2020/M
    MB2020U/M    		--
    200 mm250 mm------MB2025/M--
    200 mm600 mm-------MB2060/M-
    200 mm900 mm-------MB2090/M-
    250 mm300 mm------MB2530/M
    MB2530U/M    		--
    Ø300 mm-------MBR300/M
    MBR300U/M    		-
    300 mm300 mmB3030Ad
    B3030Ld    		--PBG3030Ae--MB3030/M
    MB3030U/M    		MB3030D/MMBY3030/M
    MSB30/M
    MS12B/M
    300 mm450 mmB3045Ad
    B3045Ld    		-B3045AXPBG3045Ae--MB3045/M
    MB3045A/Mf
    MB3045U/M    		-MBY3045/M
    MSB3045/M
    300 mm600 mmB3060Ad
    B3060L    		-B3060AXdPBG3060APBG52502d-MB3060/M
    MB3060U/M    		--
    300 mm900 mmB3090Ad
    B3090Ld    		--PBG3090AePBG52503d-MB3090/M--
    300 mm1200 mm------MB30120/M--
    350 mm1150 mm------MB35115/M--
    350 mm1425 mm------MB35142/M--
    450 mm450 mmB4545Ad
    B4545Ld    		--PBG4545A--MB4545/M--
    450 mm600 mmB4560Ad
    B4560Ld    		-B4560AXdPBG4560AePBG52522d-MB4560/M
    MB4560A/Mf
    MB4560U/M    		--
    450 mm750 mm------MB4575/M--
    450 mm900 mm------MB4590/M--
    600 mm600 mmB6060Ad
    B6060L    		-B6060AXdPBG6060AePBG52505d-MB6060/M-
    600 mm900 mmB6090A
    B6090L
    B6090ANd
    B6090Z    		B6090Bd
    B6090Nd    		B6090AXPBG6090AePBG52506d-MB6090/M--
    600 mm1200 mmB60120A
    B60120L    		B60120Bd
    B60120Nd    		B60120AXPBG60120Ae--MB60120/M--
    600 mm1500 mm-B60150Bd
    B60150Nd    		--PBG52508d----
    750 mm750 mmB7575A
    B7575L    		-----MB7575/M--
    750 mm900 mmB7590A
    B7590L
    B7590ANd
    B7590Z    		B7590Bd
    B7590Nd    		B7590AXPBG7590AePBG52510d----
    750 mm1200 mmB75120A
    B75120L
    B75120ANd
    B75120Z    		B75120B
    B75120Nd    		B75120AXPBG75120AePBG52511----
    750 mm1500 mm-B75150B
    B75150N    		B75150AX------
    900 mm900 mmB9090A
    B9090L
    		B9090Bd
    B9090Nd    		-------
    900 mm1200 mmB90120A
    B90120L
    B90120AN
    B90120Z    		B90120B
    B90120N    		B90120AXPBG90120AePBG52513----
    900 mm1500 mm-B90150B
    B90150N    		B90150AX-PBG52514----
    900 mm1800 mm-B90180B
    B90180N    		B90180AX------
    1200 mm1500 mm-B120150Bd
    B120150Nd    		-------
    1200 mm1800 mm-B120180B
    B120180Nd    		-------
    • アルミニウム製ブレッドボードの厚さは、12.7 mm(MBから始まる型番)、19.05 mm(MBHから始まる型番)、9.5 mmまたは7.0 mm(いずれもMSから始まる型番)の4種類をご用意しております。一部のサイズでは、アルマイト加工なし(型番末尾がU)でもご用意しております。　
    • 型番の末尾について
      • F、A、B、G：封止無しの取付穴付き　
      • T、L、U、N：封止された取付穴付き　
      • FN、AN：非磁性取付穴付き
      • Y、Z：取付穴無し
      • S：ステンレススチール製
    • タップ穴パターンは45°配列
    • 受注生産
    • 側面に25 mmレールアクセサリ用のTスロット付き
    • こちらの製品は開口付きです。

    Table 10A  Imperial Optical Breadboard Size Options
    WidthLengthHoneycombStainless SteelSolid Aluminuma
    Nexus
    (60 mm Thick)b    		Nexus
    (110 mm Thick)b    		Intrinsically Damped
    (58 mm Thick)    		Aluminum
    (25 mm Thick)    		Aluminum
    (55 mm Thick)    		StandardDouble DensityHigh Density
    • アルミニウム製ブレッドボードの厚さは、0.5インチ(MBから始まる型番)、0.75インチ(MBHから始まる型番)、3/8インチまたは0.28インチ(いずれもMSから始まる型番)の4種類をご用意しております。一部のサイズでは、アルマイト加工なし(型番末尾がU)でもご用意しております。　
    • 型番の末尾について
      • F、A、B、G：封止無しの取付穴付き
      • T、L、U、N：封止された取付穴付き
      • FN、AN：非磁性取付穴付き
      • Y、Z：取付穴無し
      • S：ステンレススチール製
    • タップ穴パターンは45°配列
    • 受注生産
    • 側面に25 mmレールアクセサリ用のTスロット付き
    • こちらの製品は開口付きです。
    Back to Top

    アルミニウム製ブレッドボード、穴密度2倍、45°の穴配列(インチ規格)

    +1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
    M45B4 Support Documentation
    M45B4アルミニウム製ブレッドボード、4インチ x 6インチ x 1/2インチ、穴密度2倍、45°の穴配列、1/4"-20タップ穴(インチ規格)
    		￥14,468
    7-10 Days
    M45B6 Support Documentation
    M45B6Customer Inspired! アルミニウム製ブレッドボード、6インチ x 6インチ x 1/2インチ、穴密度2倍、45°の穴配列、1/4"-20タップ穴(インチ規格)
    		￥18,034
    7-10 Days
    M45B612 Support Documentation
    M45B612アルミニウム製ブレッドボード、6インチ x 12インチ x 1/2インチ、穴密度2倍、45°の穴配列、1/4"-20タップ穴(インチ規格)
    		￥34,680
    Lead Time
    Back to Top

    アルミニウム製ブレッドボード、穴密度2倍、45°の穴配列(ミリ規格)　

    +1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
    M45B1015/M Support Documentation
    M45B1015/Mアルミニウム製ブレッドボード、100 mm x 150 mm x 12.7 mm、穴密度2倍、45°の穴配列、M6タップ穴(ミリ規格)
    		￥14,468
    Today
    M45B1515/M Support Documentation
    M45B1515/Mアルミニウム製ブレッドボード、150 mm x 150 mm x 12.7 mm、穴密度2倍、45°の穴配列、M6タップ穴(ミリ規格)
    		￥18,034
    7-10 Days
    M45B1530/M Support Documentation
    M45B1530/Mアルミニウム製ブレッドボード、150 mm x 300 mm x 12.7 mm、穴密度2倍、45°の穴配列、M6タップ穴(ミリ規格)
    		￥34,680
    7-10 Days
