脳定位固定プローブ用インプラントガイド

Improves Adhesion and Stability of Stereotaxically Implanted Devices
Versions Compatible with Ø1.0 mm GRIN Lenses, Ø1.25 mm Cannulae, or Ø2.5 mm Cannulae
Lightweight Surgical Titanium Construction

OGF

Ø2.5 mm Cannula Implant Guide

OGL

Ø1.25 mm Cannula Implant Guide

Application Idea

An OGF implant guide is used with an XCF cannula holder to hold a CFM22L05 cannula ferrule.

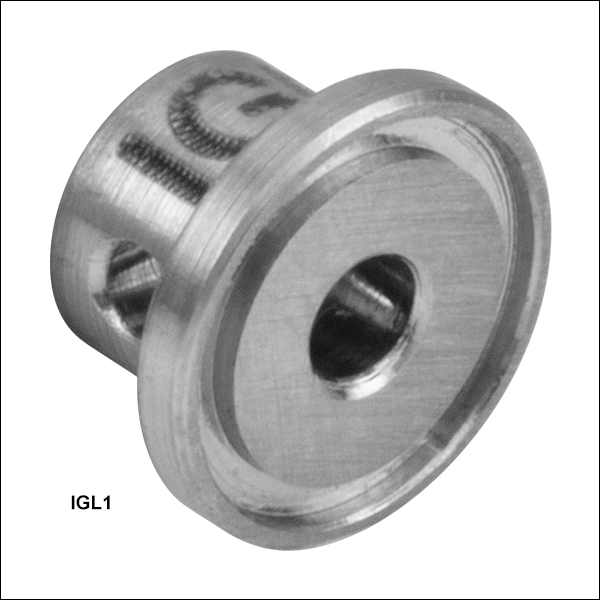

IGL1

Ø1.0 mm GRIN Lens Implant Guide

Please Wait

概要
Feedback
OGセレクションガイド

Click to Enlarge
Figure 1.2 すべてのインプラントガイドは、少なくとも1つのウィープホールが付いています。この写真ではインプラントガイドOGFの2つのウィープホールをご覧いただけます。

Click for Details
Figure 1.1 こちらのOGFのように、すべてのインプラントガイドには粗面化された円形の溝があります。

Selection Guide
GRIN Lenses
Fiber Optic Cannulae
Implant Guides for Stereotaxic Probes
Cannula Holders and Adapters

特長

埋め込み時の接着性と安定性の向上
軽量の外科用チタン製(≤0.11 g)
埋め込んだデバイスを固定するための接着剤用ウィープホール
脳定位固定装置用カニューラホルダに対応

インプラントガイドは、当社のØ1.0 mm GRINレンズや様々なファイバーカニューラを埋め込む際にガイドとなり、安定性が得られるように設計されています。各インプラントガイドの底面は円形の溝が付いた粗面になっているため、歯科用セメントで接着される面積が広がり、試料への接着性が向上します( Figure 1.1参照)。軽量の外科用チタン製(≤0.11 g)であるため、使用前に消毒が可能です。インプラントガイドは単品または5個入りでご用意しています。

GRINレンズやファイバーカニューラの埋め込みにおいて最良の結果を得るために、カニューラホルダおよび脳定位固定装置に、これらのインプラントガイドを組み合わせてご使用ください。レンズやカニューラをインプラントガイドに取り付けるには、まずそれらをインプラントガイドの貫通穴に挿入し、長さや使用用途に応じて軸方向の位置を決めます。各インプラントガイドには、レンズまたはカニューラを少量のセメントまたは接着剤で固定するために、Ø0.8 mmのウィープホールが1つ(型番IGL1)または2つ(型番OGL、OGF)付いています。最後にインプラントガイドを適切なカニューラホルダに取り付けます。

Posted Comments:

Fabio Mammano (posted 2024-03-01 17:00:34.893)

Can you please provide clear instruction on how OGL should be attached to a mouse skull using dental cement? Images of the preparation would be helpful.

cdolbashian (posted 2024-03-15 01:57:22.0)

Thank you for reaching out to us with this inquiry Fabio. We unfortunately do not have an guide for this type of application. I have contacted you directly to inquire on further details, and perhaps find an alternate resource for you.

dlindenbach (posted 2017-02-27 14:08:22.35)

The OGL and OGF cannula implant guides could be quite useful for me but they are fairly prohibitively expensive. I make my own fiber optic cannula using thorlabs materials because I can make a good cannula for 5 dollars instead of buying one for 60+ dollars. I need a good means of securing ceramic ferrules to the head, but I really can't be spending 15 dollars per ferrule on the implant. If you had a more affordable option, I would be all over it. Or if you have suggestions for making my own that would be very useful. For example, with metal guides, I can soulder a bit of thin wire to the cannula to make it "grip" the dental cement better. Thanks!

tfrisch (posted 2017-03-29 04:37:26.0)

Hello, thank you for your interest in Thorlabs' products. I will reach out to you directly to discuss your application.

Quick Links
Single-Site Stimulation
One Light Source to One Cannula Implant
Multilateral Stimulation
One Light Source to Two Cannula Implants Using Rotary Joint Splitter
One or Two Light Sources to Two Cannula Implants
One Light Source to Seven Cannula Implants
Two Light Sources into One Dual-Core Cannula Implant
Illumination
Fiber-Coupled LEDs and Drivers

オプトジェネティクスセレクションガイド

当社では、多岐にわたるオプトジェネティクス部品をご用意しております。以下では、標準的な構成における製品の互換性について説明しています。こちらのガイドに記載されていないオプトジェネティクス用カスタム製品などについては、当社までお問い合わせください。

単領域刺激

1つの光源を1つの埋め込み用カニューラに使用する場合

試料へin vivoの光刺激を行う最もシンプルな方法は、1つのLED光源に1本のファイバを接続する方法です。1つのLEDドライバで単一波長のLED光源を制御し、パッチケーブルによるファイバ接続を通じて光源からの光を生体組織に埋め込み済みのカニューラから出力します。このセットアップを製作するために必要なパッチケーブルとカニューラについては、下の図および対応表をご参照ください。適切なLEDとドライバをお選びいただくには、下記または製品ページをご覧ください。

各部品をクリックすると詳細がご覧いただけます。

Click for Details

Ø1.25 mm (LC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Fiber Type		FG105LCA	FG200UCC	FT200EMT	FP200URT	FT400EMT	FP400URT
Fiber Type Specs	Core Diameter	105 µm	200 µm			400 µm
	Wavelength Range	400 - 2400 nm	250 - 1200 nm	400 - 2200 nm	300 - 1200 nm	400 - 2200 nm	300 - 1200 nm
	NA	0.22	0.22	0.39	0.50	0.39	0.50
Patch Cables^b	Standard FC/PC Input	M61L01	M86L005 M86L01	M83L01 MR83L01	M73L01	M99L01	M127L01
	Standard SMA905 Input	M63L01	M87L005 M87L01	M89L01 MR89L01	M95L01	M98L01	M125L01
	Rotary Joint FC/PC Input	-	-	RJPFL2	-	RJPFL4	-
	Rotary Joint SMA905 Input	-	-	RJPSL2	-	RJPSL4	-
Compatible Mating Sleeve/Interconnect		ADAL1, ADAL3, or ADAL4-5
Fiber Optic Cannulae^c	Ceramic 6.4 mm Long Ferrule	CFMLC21L02 CFMLC21L05 CFMLC21L10 CFMLC21L20 CFMLC21U-20	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	CFMLC15L02 CFMLC15L05 CFMLC15L10 CFMLC15L20
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-
	Ceramic 10.5 mm Long Ferrule	-	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	-	CFMXD02 CFMXD05 CFMXD10 CFMXD20
	Stainless Steel 6.4 mm Long Ferrule	CFML21L02 CFML21L05 CFML21L10 CFML21L20 CFML21U-20	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFML15L02 CFML15L05 CFML15L10 CFML15L20
同じファイバのタイプで構成され、同列に記載されている製品は相互に互換性があります。単体の光源を1つのインプラントに使用する用途に適したパッチケーブルは緑色に色づけされています。お手持ちの光源と入力が同じパッチケーブルをお選びください。ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

Click for Detials

Ø2.5 mm (FC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Fiber Type		FG200UCC	FT200EMT	FP200URT	FT300EMT	FT400EMT	FP400URT
Fiber Type Specs	Core Diameter	200 µm			300 µm	400 µm
	Wavelength Range	250 - 1200 nm	400 - 2200 nm	300 - 1200 nm	400 - 2200 nm	400 - 2200 nm	300 - 1200 nm
	NA	0.22	0.39	0.50	0.39	0.39	0.50
Patch Cables^b	Standard FC/PC Input	M80L005 M80L01	M81L005 M81L01 MR81L01	M104L01	M56L005 M56L01	M82L005 M82L01	M128L01
	Standard SMA905 Input	M84L005 M84L01	M77L005 M77L01 MR77L01	M106L01	M58L005 M58L01	M79L005 M79L01	M126L01
	Rotary Joint FC/PC Input	-	RJAFF2 RJPFF2	-	-	RJPFF4	-
	Rotary Joint SMA905 Input	-	RJASF2 RJPSF2	-	-	RJPSF4	-
Compatible Mating Sleeve/Interconnect		ADAF1, ADAF2, or ADAF4-5
Fiber Optic Cannulae^c	Ceramic 10.5 mm Long Ferrule	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	CFMC13L02 CFMC13L05 CFMC13L10 CFMC13L20	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20	CFMC54L02 CFMC54L05 CFMC54L10 CFMC54L20
Fiber Optic Cannulae^c	Stainless Steel 12.7 mm Long Ferrule	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFM13L02 CFM13L05 CFM13L10 CFM13L20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20	CFM15L02 CFM15L05 CFM15L10 CFM15L20
同じファイバのタイプで構成され、同列に記載されている製品は相互に互換性があります。単体の光源を1つのインプラントに使用する用途に適したパッチケーブルは緑色に色づけされています。お手持ちの光源と入力が同じパッチケーブルをお選びください。ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

両側同時刺激

試料内の複数の場所に正確かつ同時に光を導く機能は、多様なオプトジェネティクス実験に求められています。例えば、同時刺激の技術は一般に空間的に離れた2つの領域にあるニューロンに要求された行動を引き起こさせるために使用されます。ニューロンの同時阻害や同時刺激を含むより複雑な実験では、2つの異なる単一波長の光を近接した場所に照射することで複数のカニューラを挿入する必要がなくなり、試料に与えるストレスを減らすことができます。

両側刺激は実験内容に応じてそれぞれ異なる構成で行われます。以下では当社のオプトジェネティクス製品を使用した種々の構成例をご覧いただけます。

オプション1：ロータリージョイントスプリッタを用いて、1つの光源を2つの埋め込み用カニューラに使用する場合

当社の1x2 ロータリージョイントスプリッタRJ2はオプトジェネティクス用に設計されており、1つの入力光を2つの出力光に均等に分岐します。ロータリージョイントのインターフェース部分は、接続されたパッチケーブルが自由に回転できる構造になっているため、被験動物の動きによるファイバ損傷のリスクが低減します。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。

Click for Details

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ1.25 mm (LC)フェルール用部品についてはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Fiber Properties	Core Diameter	200 µm			400 µm
	Wavelength Range^a	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm
	NA	0.22	0.39	0.50	0.39	0.50
Input Patch Cables^b	Standard FC/PC Connectors	M122L01 M122L02 M122L05	M72L01 M72L02 M72L05	M123L01 M123L02	M74L01 M74L02 M74L05	M124L01 M124L02
Input Patch Cables^b	Hybrid SMA905 to FC/PC	M36L01	M75L01 M75L02	M129L01 M129L02	M76L01 M76L02	M131L01 M131L02
Rotary Joint		RJ2
Output Patch Cables	FC/PC to Ø1.25 mm (LC) Ferrule	M86L005 M86L01	M83L01 MR83L01	M73L01	M99L01	M127L01
Compatible Mating Sleeve/Interconnect		ADAL1, ADAL3, or ADAL4-5
Fiber Optic Cannulae^c	Ceramic 6.4 mm Long Ferrule	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	CFMLC15L02 CFMLC15L05 CFMLC15L10 CFMLC15L20
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-
	Ceramic 10.5 mm Long Ferrule	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	-	CFMXD02 CFMXD05 CFMXD10 CFMXD20
	Stainless Steel 6.4 mm Long Ferrule	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFML15L02 CFML15L05 CFML15L10 CFML15L20
各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能ですが、ロータリージョイントスプリッタRJ2の動作範囲による制限を受けます。単体としてはこの範囲外での使用が可能です。仕様詳細については製品の情報をご覧ください。 FC/PCコネクタ付きの光源への接続には標準的なFC/PCパッチケーブルをご使用ください。SMA905コネクタ付きの光源への接続にはSMA905-FC/PCハイブリッドパッチケーブルをご使用ください。ご使用可能なカニューラはオレンジ色でハイライトされています。同じ欄にあるカニューラは交換可能です。

Click for Detials

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ2.5 mm (FC)フェルール用部品についてはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Fiber Properties	Core Diameter	200 µm			300 µm	400 µm
	Wavelength Range^a	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm
	NA	0.22	0.39	0.50	0.39	0.39	0.50
Input Patch Cables	Standard FC/PC Connectors	M122L01 M122L02 M122L05	M72L01 M72L02 M72L05	M123L01 M123L02	M56L005 M56L01	M74L01 M74L02 M74L05	M124L01 M124L02
Input Patch Cables	Hybrid SMA905 to FC/PC	M36L01	M75L01 M75L02	M129L01 M129L02	M58L005 M58L01	M76L01 M76L02	M131L01 M131L02
Rotary Joint		RJ2
Output Patch Cables	FC/PC to Ø2.5 mm (FC) Ferrule	M80L005 M80L01	M81L005 M81L01 MR81L01	M104L01	M56L005 M56L01	M82L005 M82L01	M128L01
Compatible Mating Sleeve/Interconnect		ADAF1, ADAF2, or ADAF4-5
Fiber Optic Cannulae^c	Ceramic 10.5 mm Long Ferrule	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	CFMC13L02 CFMC13L05 CFMC13L10 CFMC13L20	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20	CFMC54L02 CFMC54L05 CFMC54L10 CFMC54L20
Fiber Optic Cannulae^c	Stainless Steel 12.7 mm Long Ferrule	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFM13L02 CFM13L05 CFM13L10 CFM13L20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20	CFM15L02 CFM15L05 CFM15L10 CFM15L20
各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能ですが、ロータリージョイントスプリッタRJ2の動作範囲による制限を受けます。単体としてはこの範囲外での使用が可能です。仕様詳細については製品の情報をご覧ください。 FC/PCコネクタ付きの光源への接続には標準的なFC/PCパッチケーブルをご使用ください。SMA905コネクタ付きの光源への接続にはSMA905-FC/PCハイブリッドパッチケーブルをご使用ください。ご使用可能なカニューラはオレンジ色でハイライトされています。同じ欄にあるカニューラは交換可能です。

オプション2:1つまたは2つの光源を2つの埋め込み用カニューラに使用する場合

試料を2つの出力で刺激する実験(2つのカニューラの埋め込み)には、2種類の方法があります。1つの光源を2つのカニューラに接続して光を同時制御する場合、2分岐ファイバーバンドルを用いてLEDからの光をそれぞれのカニューラに分岐させることができます。デュアル波長による光刺激(2種類の波長をそれぞれのカニューラから出力)を行う場合、またはカニューラ間の分岐比を制御したい場合は、マルチモードカプラを用いて1つまたは2つのLED光源をカニューラに接続します。1つのケーブル端しか使用しなかった場合、未使用のカプラのケーブル端にライトトラップを取り付けることができます。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。 LEDとドライバについての詳細は、下記または製品ページをご参照ください。

各部品をクリックすると詳細がご覧いただけます。

対応するファイバーバンドル、カプラ・スプリッタ、カニューラ、インターコネクタについてはこちらをクリックしてください。

Part Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Core Diameter		105 µm	200 µm						400 µm
Wavelength Range		400 - 2200 nm^a	400 - 1200 nm^a		400 - 900 nm^a				400 - 2200 nm
NA		0.22	0.22		0.39		0.50		0.39
Ferrule Style^b		LC (Ø1.25 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)
Bifurcated Y-Cable^c	FC/PC Input	-	BFYL1LF01	BFYF1LF01	BFYL2LF01	BFYF2LF01	-	-	BFYL4LF01	BFYF4LF01
Bifurcated Y-Cable^c	SMA905 Input	-	BFYL1LS01	BFYF1LS01	BFYL2LS01	BFYF2LS01	-	-	BFYL4LS01	BFYF4LS01
1x2 Multimode Coupler^c	FC/PC Input	TM105FL1B	TM200FL1B	TM200FS1B	TT200FL1A	TT200FS1A	TH200FL1A	TH200FS1A	-	-
1x2 Multimode Coupler^c	SMA905 Input	TM105SL1B	TM200SL1B	TM200SS1B	TT200SL1A	TT200SS1A	TH200SL1A	TH200SS1A	-	-
2x2 Multimode Coupler^c	FC/PC Input	-	-	-	TT200FL2A	TT200FS2A	-	-	-	-
2x2 Multimode Coupler^c	SMA905 Input	-	-	-	TT200SL2A	TT200SS2A	-	-	-	-
Compatible Mating Sleeve/Interconnect		ADAL1 ADAL3 ADAL34-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5
Fiber Optic Cannulae^d	Ceramic 6.4 mm Long Ferrule	CFMLC21L02 CFMLC21L05 CFMLC21L10 CFMLC21L20 CFMLC21U-20	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	-	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	-	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	-	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	-
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	-	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-	-	-
	Ceramic 10.5 mm Long Ferrule	-	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	-	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20
	Stainless Steel	CFML21L02 CFML21L05 CFML21L10 CFML21L20 CFML21U-20	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20

各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能です。単体ではこの波長範囲外でもご使用いただけます。仕様の詳細は製品情報をご覧ください。
LCタイプはØ1.25 mmフェルール付き、FCタイプはØ2.5 mmフェルール付きとなっています。同じ"Ferrule Style"欄に記載されている製品はお互いに互換性があります。
1つまたは2つの光源を2つのカニューラのインプラントに使用する用途に適したパッチケーブルは、緑で色づけされています。お手持ちの光源と入力部が同じパッチケーブルをお選びください。
ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

オプション3: 1つの光源を7つの埋め込み用カニューラに使用する場合

1つの光源を7つのカニューラに接続して光を同時制御したい場合は、7分岐ファイバーバンドルを用いることでLEDからの光をそれぞれのカニューラに分岐することができます。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。

各部品をクリックすると詳細がご覧いただけます。

対応するファイバーバンドル、カプラ/スプリッタ、カニューラ、インターコネクタについてはこちらをクリックしてご覧ください。

Part Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Core Diameter		200 µm
Wavelength Range		250 - 1200 nm^a		400 - 2200 nm^a
NA		0.22 ± 0.02		0.39
Ferrule Style^b		LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)
1-to-7 Bundle^c	SMA905 Input	BF7L1LS1	BF7F1LS1	BF7L2LS1	BF7F2LS1
Compatible Mating Sleeve/Interconnect		ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5
Fiber Optic Cannulae^d	Ceramic 6.4 mm Long Ferrule	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	-	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	-
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-
	Ceramic 10.5 mm Long Ferrule	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20
	Stainless Steel	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20

この欄の製品は、表示された波長範囲内であれば、組み合わせてご使用いただけます。単体として使用する場合は、この波長範囲外でも使用可能な場合があります。仕様の詳細については各製品の情報をご覧ください。
LCタイプにはØ1.25 mmフェルールが、FCタイプにはØ2.5 mmフェルールが付きます。同じ"Ferrule Style"欄に記載されている製品には互換性があります。
お手持ちの光源の出力部とバンドルの入力部が適合することをご確認ください。
ご使用可能なカニューラはオレンジ色でハイライトしています。同じ欄にあるカニューラは相互に交換可能です。

2つの光源を1つの埋め込み用デュアルコアカニューラに使用する場合

試料を両側から同時に刺激する用途では、2つのカニューラを近接(約1 mm)して設置する必要があります。当社では、このような特殊な用途に適したデュアルコアパッチケーブルならびにカニューラをご用意しております。各コアは別々の光源によって駆動するため、試料の同じ領域内の神経細胞を同時に刺激、抑制することができます。このセットアップを製作するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。

Click on Each Component for More Information

Part Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Core Diameter		200 µm
Wavelength Range		400 - 2200 nm
NA		0.39
Fiber Type		FT200EMT
Ferrule Style^a		FC (Ø2.5 mm)
Dual-Core Patch Cable	FC/PC Input	BFY32FL1
Dual-Core Patch Cable	SMA905 Input	BFY32SL1
Compatible Mating Sleeve/Interconnect		ADAF1 ADAF2 ADAF4-5
Dual-Core Fiber Optic Cannulae^c	Stainless Steel	CFM32L10 CFM32L20

FCタイプはØ2.5 mmフェルール付きです。
デュアル光源を1つの埋め込み用カニューラに使用する用途に適したパッチケーブルは、緑で色づけされています。お手持ちの光源と入力部が同じパッチケーブルをお選びください。
ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

LED Item #	Wavelength^a	Typical Opsin	Output Power^b	Color
M405F3^c	405 nm	mmilCFP, hcriGFP	3.7 mW	UV
M430F1	430 nm	ChR2	7.5 mW	Violet
M455F3	455 nm	ChIEF, bPAC	24.5 mW	Royal Blue
M470F4	470 nm	ChR2, ChR2-SFO	20 mW	Blue
M490F4	490 nm	Rh-CT, ChR2 (E123A)	2.8 mW	Blue
M505F3	505 nm	ChRGR, Opto-α1AR, Opto-β2AR	11.7 mW	Cyan
M530F3	530 nm	C1V1, VChR1	9.6 mW	Green
M565F3	565 nm	Arch, VChR1-SFO	13.5 mW	Lime
M595F2	595 nm	ChR2-SFO, eNpHR3.0	11.5 mW	Amber
M625F2	625 nm	ReChR	17.5 mW	Red

スペクトルと生データについてはリンクをクリックしてください。
コアØ400 µm、NA0.39のマルチモードファイバで測定した出力パワー(典型値)。
UV光は直接見ないようにしてください。目の損傷を防止するため、ご使用の際はUV光用保護メガネを必ずご着用ください。また、肌や体の一部がUV光に晒されないようにご注意ください。

照明

Click to Enlarge
M405F1

ファイバ出力型LEDとドライバ

当社のファイバ出力型LEDは、オプトジェネティクス用途にも適しています。幅広い波長のラインナップと機構部のオプトジェネティクスパッチケーブルへの簡便な接続が特長の製品となっております。当社のファイバ出力型LEDは、280 nm～1050 nmの公称波長範囲でご用意しています。右の表では、オプトジェネティクスの用途によく使用される波長のLEDを記載しています。下のリンクをクリックすると対応するLEDドライバがご覧いただけます。

対応するLEDドライバについてはこちらをクリックしてください。

Compatible Drivers^a	UPLED^b	LEDD1B^c	DC2200^b	DC4100^b,d,e	DC4104^b,d,e
Click Photos to Enlarge
Main Driver Features	USB-Controlled	Very Compact Footprint 60 mm x 73 mm x 104 mm (W x H x D)	Touchscreen Interface with Internal and External Options for Pulsed and Modulated LED Operation	4 Channels^d	4 Channels^d
LED Driver Current Output (Max)	1.2 A	1.2 A	LED1 Terminal: 10.0 A LED2 Terminal: 2.0 A^f	1.0 A per Channel	1.0 A per Channel
LED Driver Forward Voltage (Max)	8 V	12 V	50 V	5 V	5 V
Modulation Frequency	-	0 to 5 kHz (External)	20 to 100 kHz (Internal)^h DC to 250 kHz (External)^g,h	0 to 100 kHz (External)^h Simultaneous Across all Channels	0 to 100 kHz (External)^h Independently Controlled Channels
External Control Interface(s)	USB 2.0	Analog (BNC)	USB 2.0 and Analog (BNC)	USB 2.0 and Analog (BNC)	USB 2.0 and Analog (8-Pin)
EEPROM Compatible: Reads Out LED Data for LED Settings		-
LCD Display	-	-

型番をクリックすると、各コントローラの詳しい製品情報がご覧いただけます。
EEPROMからの読み出し情報により、LEDの最大電流を自動的に制限します。
必要な電源(シングルチャンネルまたはハブベース)は、その用途とお客様が対応可能な電源をお持ちかどうかによります。そのような理由と当社のゴミ削減のポリシーにより、LEDD1Bは電源を別売りとしています。これによってコストを抑えるとともに、ハブベースのシステム(型番KCH301またはKCH601)が適切な場合に不要なシングルチャンネル用の電源を受け取ってしまうといった事態が避けられます。
ドライバDC4100およびDC4104をDC4100-HUBと使用すれば、最大4個のLEDの電力供給と制御を同時に行うことができます。こちらのページに掲載されているファイバ出力型LEDにドライバDC4100またはDC4104をご使用になる場合には、DC4100-HUBが必要です。
これらのLEDドライバの最大順方向定格電圧は5 Vで、供給可能な最大電流は1000 mAとなっています。このため、順方向定格電圧が5 Vを超えるLEDを駆動することはできません。最大定格電流が1.0 Aを超えるLEDを駆動することは可能ですが、その場合はフル出力には達しません。
当社のファイバ出力型LEDは、LED2端子に対応しています。
小信号帯域幅：フルスケール電流の20 %を超えない変調。ドライバはほかの波形にも対応しますが、その際最大周波数も下がります。
LED M565F3およびM595F2の光は蛍光体の光刺激発光によって生成されるため、変調の周波数帯域が制限されます。これらのLEDはデューティ比50 %以下で10 kHz以上の周波数変調を行った時、完全に消灯しない場合があります。

インプラントガイド、GRINレンズ用

ズーム

Click to Enlarge
Figure G1.2 インプラントガイドIGL1と、GRINレンズG1P11およびカニューラホルダXCF (いずれも付属していません)

Click for Details
Figure G1.1 GRINレンズG1P11(付属していません)を取り付けたインプラントガイドIGL1の断面図

Ø1 mm GRINレンズの取付けが可能
Ø3.8 mmの取付け面、歯科用セメントのためのリング状溝付き
GRINレンズを接着剤で固定するためのウィープホール1個

こちらのインプラントガイドは、Ø1 mm GRINレンズを埋め込むときのガイドとなり、作業の安定性を高めます。各インプラントガイドの底面には円形の溝が付いており、それによって歯科用セメントで接着される面積が広がり、試料への接着性が向上します。軽量の外科用チタン製(0.06 g)で、使用前に消毒が可能です。インプラントガイドは単品または5個入りでご用意しています。

GRINレンズを最良の状態に埋め込むためには、カニューラホルダおよび脳定位固定装置に、このインプラントガイドIGL1を組み合わせてご使用ください。GRINレンズをインプラントガイドに取り付けるには、まずレンズをインプラントガイドの貫通穴に挿入し、長さや用途に応じて軸方向の位置を決めます (Figure G1.1参照)。次に、Ø0.8 mmのウィープホールを使用して少量のセメントまたは接着剤を注入し、レンズを固定します。最後にインプラントガイドをカニューラホルダXCF (Ø2.5 mmフェルール)に固定します。

インプラントガイド、カニューラ用

ズーム

Click for Details
Figure G2.2 インプラントガイドOGFと、ファイバーカニューラCFM22L05およびカニューラホルダXCF (いずれも付属していません

Click for Details
Figure G2.1 カニューラCFML22L05 (付属していません)を取り付けたインプラントガイドOGLの断面図

長さ5 mm以上のØ1.25 mmまたはØ2.5 mm光ファイバーカニューラに対応
取付け面には歯科用セメントのためのリング状溝付き
- Ø3.8 mm (型番OGL)
- Ø5.1 mm (型番OGF)
カニューラを固定するための接着剤用ウィープホール

こちらのカニューラ用インプラントガイドは、光ファイバーカニューラを埋め込むときのガイドとなり、作業の安定性を高めます。各インプラントガイドの底面は円形の溝が付いた粗面になっているため、歯科用セメントで接着される面積が広がり、試料への接着性が向上します。インプラントガイドの長さ1.6 mmの突起は、埋め込み時にガイドを安定させるうえで有用です。軽量の外科用チタン製(≤0.11 g)で、使用前に消毒が可能です。カニューラガイドは単品または5個入りでご用意しています。

カニューラを最良な状態に埋め込むためには、カニューラホルダおよび脳定位固定装置に、これらのインプラントガイドを組み合わせてご使用ください。カニューラをインプラントガイドに取り付ける際は、まずインプラントガイドのレセプタクルにカニューラを挿入します (Figure G2.1参照)。次に、2つのØ0.8 mmのウィープホールを使用して少量のセメントまたは接着剤を注入し、カニューラを固定します。最後に、フェルールの取り付けられたインプラントガイドを、適切なサイズのカニューラホルダに取り付けます。OGLはカニューラホルダ XCL(Ø1.25 mmフェルール)に、 OGFはカニューラホルダ XCF(Ø2.5 mmフェルール)にそれぞれ取り付けられます。

インプラントガイドOGLおよびOGFは、それぞれ当社の標準的なØ1.25 mmおよびØ2.5 mmカニューラ(セラミック製およびステンレス製)に対応しています。組立てると、突き出ているファイバの有効長は1 mm(OGL)または2 mm(OGF)短くなります。そのため、これらのインプラントガイドは長さ2 mmのカニューラにはご使用いただけません。また、デュアルコアカニューラの場合はファイバ間に距離があるため、これらのインプラントガイドはご使用いただけません。
