光ファイバーカニューラ用インターコネクター、スリーブ

BFY32FL1

Dual Core Patch Cable with FC/PC
Connectors on Split Ends and Ø2.5 mm
Stainless Steel Ferrule on Common End

ADAF1

Ceramic Split Mating Sleeve

Ø2.5 mm Dual-Core Stainless Steel Ferrule with Guide Pin

Connect Optogenetics Patch Cables and Cannulae
Quick-Release Interconnects Allow Simple,
Low-Force Connections

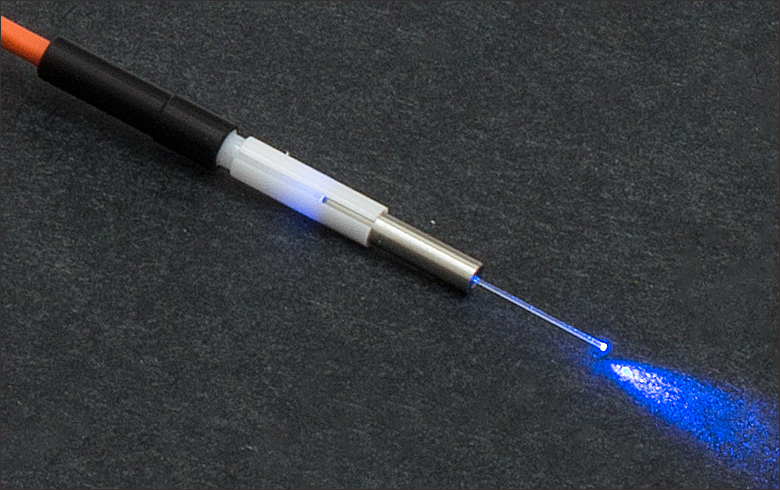

Lightweight Split Mating Sleeves

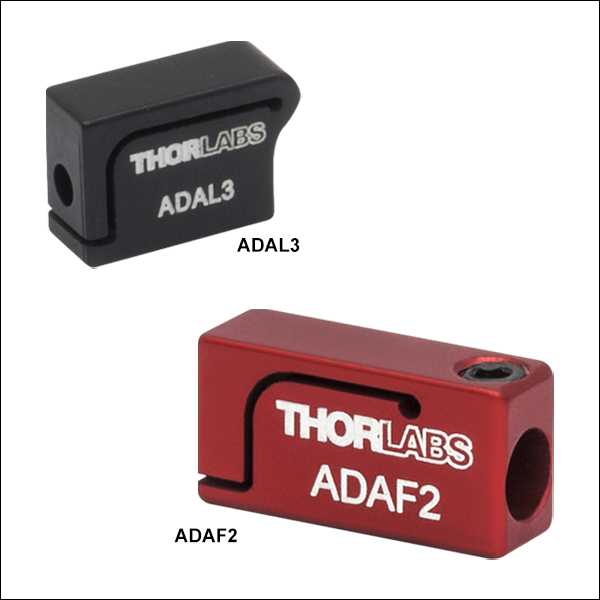

ADAF2

Interconnect for
Ø2.5 mm Ferrules

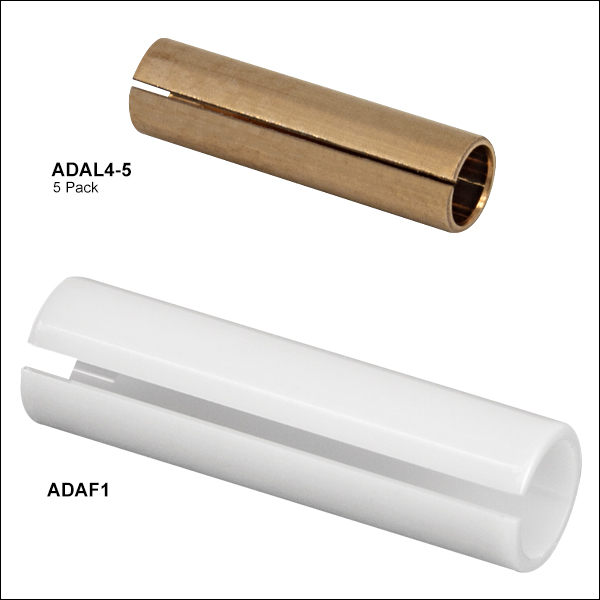

ADAF4-5

Ø2.5 mm Phosphor Bronze
Mating Sleeve (Pack of 5)

ADAL1

Ø1.25 mm Ceramic
Mating Sleeve

ADAL3 Quick-Release Interconnect Mating a Multimode Patch Cable and a Ø1.25 mm Cannula

ADAL3

Interconnect for
Ø1.25 mm Ferrules

Please Wait

概要
インターコネクタ使用方法
Feedback
OGセレクションガイド

当社では、ファイバーフォトメトリなどの用途向けに、オプトジェネティクス用パッチケーブルの各製品と光ファイバーカニューラを接続するインターコネクタとスリーブをご用意しております。低損失の光結合を実現し、ステンレススチール製ならびにセラミック(ジルコニア)製のどちらのフェルールにも対応します。インターコネクタは埋め込み済みカニューラへの脱着を容易にする設計で、取り外す際にはスリーブを使用する際の20%未満の力で済みます。一方でスリーブは、パッチケーブルとカニューラの接続部分を軽量かつ薄型化する用途に適しています。

in vivo用途向けオプトジェネティクスシステムの概略図

当社ではin vivo用途向けに様々なオプトジェネティクス製品をご提供しております。ラインナップについては上の「OGセレクションガイド」タブよりご覧ください。

Optogenetics System Schematic

こちらのページではØ1.25 mm、Ø2.5 mmのフェルール付きオプトジェネティクス用パッチケーブルをカニューラに結合する際のインターコネクタの使用方法をまとめています。動画もご参考ください。

パッチケーブルを接続する

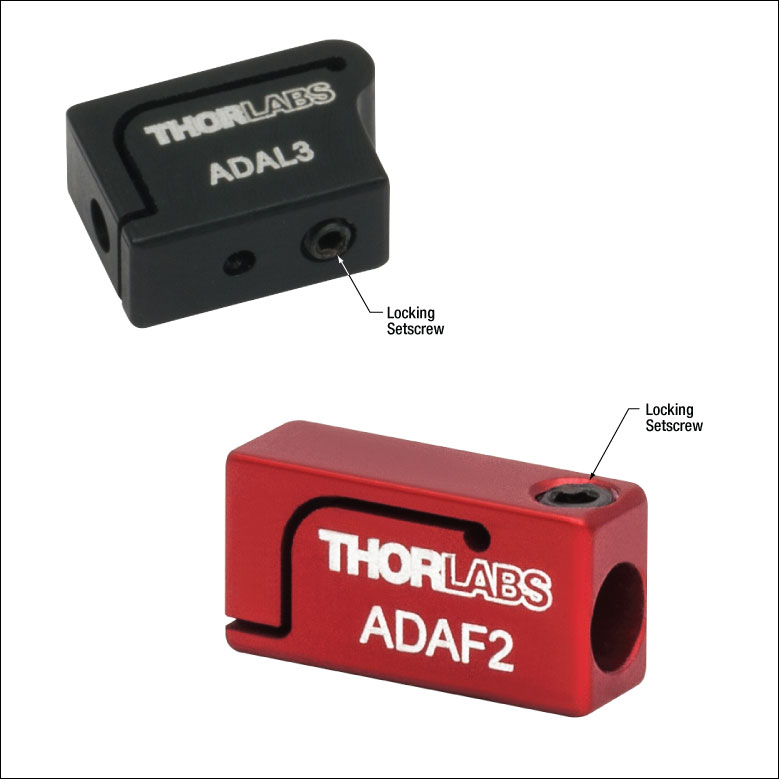

パッチケーブルのフェルールをインターコネクタのステンレススチール製止めネジ(セットスクリュ)側から挿入します。パッチケーブルを固定するには、付属の六角レンチ(ADAL3は0.028インチ六角レンチ、ADAF2は1.3 mm六角レンチ)を使用してフェルール上の止めネジを締めます。

パッチケーブルのフェルール先端が清潔で埃が付着していないことを確認してください。
最良の結果を得るためには、パッチケーブルを止めネジの位置を越えてインターコネクタのセラミック製部品の半分程度まで差し込む必要があります。

カニューラを接続する

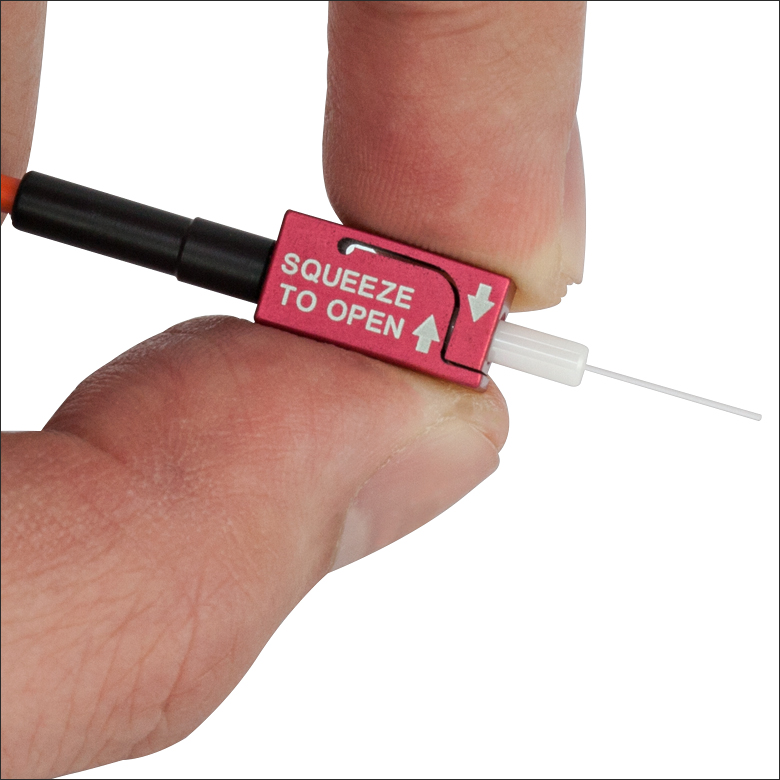

カニューラを接続する際には、インターコネクタを両側から矢印方向に軽く押し、カニューラを開口部からパッチケーブルのフェルールに接触するまで差し込みます。インターコネクタから指を離すとカニューラが固定されます。

カニューラのフェルール先端が清潔で埃が付着していないことを確認してください。
カニューラが埋め込み済み、もしくは接着剤で位置固定されている場合、必要であれば、フェルール同士が物理的に接触するようケーブル側のフェルールを調節します。
デュアルコアのカニューラ、パッチケーブルをご使用の場合、アライメントのためにパッチケーブルの方向にご注意ください。

カニューラとパッチケーブルを取り外す
カニューラからインターコネクタを取り外す際には、インターコネクタを押し、カニューラから外れるまでインターコネクタを軽く引き抜きます。パッチケーブルは付属の六角レンチを使用し、止めネジを緩めることによって外れます。

Posted Comments:

user (posted 2023-10-17 15:04:03.777)

Why would a customer choose a phosphor bronze mating sleeve over a zirconia mating sleeve?

ksosnowski (posted 2023-10-18 04:39:46.0)

Thanks for reaching out to Thorlabs. Radial forces on the ceramic sleeve may result in a crack, while with phosphor bronze the material is more ductile so would begin to bend instead. The friction inside the bronze sleeve is lower which results in a lower disconnect force as seen in the performance plots on this webpage. I have reached out directly to discuss your application further.

Manuel Esguerra (posted 2022-11-03 14:23:42.113)

Does the second hole (not setscrew) on the side of the ADAL3 interconnect serve a purpose? We are seeing light through this hole with some fiber/cannula pairs.

jgreschler (posted 2022-11-16 11:38:22.0)

Thank you for reaching out to Thorlabs. Having light leaking out of the side of the interconnect is a sign that the fiber-to-fiber connection is not good, I have reached out to you directly to discuss methods to improve that connection.

Nate Miska (posted 2021-10-15 08:50:47.853)

Interconnect device is frequently difficult to insert ferrules. Internal mechanism has already broken for one of the ADAL3 that was purchased only a couple months ago. Not a particularly effective or user-friendly design, IMO.

cdolbashian (posted 2021-10-28 04:10:38.0)

Thank you for contacting us at thorlabs with this feedback! I am sorry to hear that you are not satisfied with the performance of this device. I have reached out to you directly to discuss your application and usage specifications. We take this feedback seriously, and I will pass it along internally, as we are always "hungry for your thoughts".

Quick Links
Single-Site Stimulation
One Light Source to One Cannula Implant
Multilateral Stimulation
One Light Source to Two Cannula Implants Using Rotary Joint Splitter
One or Two Light Sources to Two Cannula Implants
One Light Source to Seven Cannula Implants
Two Light Sources into One Dual-Core Cannula Implant
Illumination
Fiber-Coupled LEDs and Drivers

オプトジェネティクスセレクションガイド

当社では、多岐にわたるオプトジェネティクス部品をご用意しております。以下では、標準的な構成における製品の互換性について説明しています。こちらのガイドに記載されていないオプトジェネティクス用カスタム製品などについては、当社までお問い合わせください。

単領域刺激

1つの光源を1つの埋め込み用カニューラに使用する場合

試料へin vivoの光刺激を行う最もシンプルな方法は、1つのLED光源に1本のファイバを接続する方法です。1つのLEDドライバで単一波長のLED光源を制御し、パッチケーブルによるファイバ接続を通じて光源からの光を生体組織に埋め込み済みのカニューラから出力します。このセットアップを製作するために必要なパッチケーブルとカニューラについては、下の図および対応表をご参照ください。適切なLEDとドライバをお選びいただくには、下記または製品ページをご覧ください。

各部品をクリックすると詳細がご覧いただけます。

Click for Details

Ø1.25 mm (LC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Fiber Type		FG105LCA	FG200UCC	FT200EMT	FP200URT	FT400EMT	FP400URT
Fiber Type Specs	Core Diameter	105 µm	200 µm			400 µm
	Wavelength Range	400 - 2400 nm	250 - 1200 nm	400 - 2200 nm	300 - 1200 nm	400 - 2200 nm	300 - 1200 nm
	NA	0.22	0.22	0.39	0.50	0.39	0.50
Patch Cables^b	Standard FC/PC Input	M61L01	M86L005 M86L01	M83L01 MR83L01	M73L01	M99L01	M127L01
	Standard SMA905 Input	M63L01	M87L005 M87L01	M89L01 MR89L01	M95L01	M98L01	M125L01
	Rotary Joint FC/PC Input	-	-	RJPFL2	-	RJPFL4	-
	Rotary Joint SMA905 Input	-	-	RJPSL2	-	RJPSL4	-
Compatible Mating Sleeve/Interconnect		ADAL1, ADAL3, or ADAL4-5
Fiber Optic Cannulae^c	Ceramic 6.4 mm Long Ferrule	CFMLC21L02 CFMLC21L05 CFMLC21L10 CFMLC21L20 CFMLC21U-20	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	CFMLC15L02 CFMLC15L05 CFMLC15L10 CFMLC15L20
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-
	Ceramic 10.5 mm Long Ferrule	-	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	-	CFMXD02 CFMXD05 CFMXD10 CFMXD20
	Stainless Steel 6.4 mm Long Ferrule	CFML21L02 CFML21L05 CFML21L10 CFML21L20 CFML21U-20	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFML15L02 CFML15L05 CFML15L10 CFML15L20
同じファイバのタイプで構成され、同列に記載されている製品は相互に互換性があります。単体の光源を1つのインプラントに使用する用途に適したパッチケーブルは緑色に色づけされています。お手持ちの光源と入力が同じパッチケーブルをお選びください。ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

Click for Detials

Ø2.5 mm (FC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Fiber Type		FG200UCC	FT200EMT	FP200URT	FT300EMT	FT400EMT	FP400URT
Fiber Type Specs	Core Diameter	200 µm			300 µm	400 µm
	Wavelength Range	250 - 1200 nm	400 - 2200 nm	300 - 1200 nm	400 - 2200 nm	400 - 2200 nm	300 - 1200 nm
	NA	0.22	0.39	0.50	0.39	0.39	0.50
Patch Cables^b	Standard FC/PC Input	M80L005 M80L01	M81L005 M81L01 MR81L01	M104L01	M56L005 M56L01	M82L005 M82L01	M128L01
	Standard SMA905 Input	M84L005 M84L01	M77L005 M77L01 MR77L01	M106L01	M58L005 M58L01	M79L005 M79L01	M126L01
	Rotary Joint FC/PC Input	-	RJAFF2 RJPFF2	-	-	RJPFF4	-
	Rotary Joint SMA905 Input	-	RJASF2 RJPSF2	-	-	RJPSF4	-
Compatible Mating Sleeve/Interconnect		ADAF1, ADAF2, or ADAF4-5
Fiber Optic Cannulae^c	Ceramic 10.5 mm Long Ferrule	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	CFMC13L02 CFMC13L05 CFMC13L10 CFMC13L20	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20	CFMC54L02 CFMC54L05 CFMC54L10 CFMC54L20
Fiber Optic Cannulae^c	Stainless Steel 12.7 mm Long Ferrule	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFM13L02 CFM13L05 CFM13L10 CFM13L20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20	CFM15L02 CFM15L05 CFM15L10 CFM15L20
同じファイバのタイプで構成され、同列に記載されている製品は相互に互換性があります。単体の光源を1つのインプラントに使用する用途に適したパッチケーブルは緑色に色づけされています。お手持ちの光源と入力が同じパッチケーブルをお選びください。ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

両側同時刺激

試料内の複数の場所に正確かつ同時に光を導く機能は、多様なオプトジェネティクス実験に求められています。例えば、同時刺激の技術は一般に空間的に離れた2つの領域にあるニューロンに要求された行動を引き起こさせるために使用されます。ニューロンの同時阻害や同時刺激を含むより複雑な実験では、2つの異なる単一波長の光を近接した場所に照射することで複数のカニューラを挿入する必要がなくなり、試料に与えるストレスを減らすことができます。

両側刺激は実験内容に応じてそれぞれ異なる構成で行われます。以下では当社のオプトジェネティクス製品を使用した種々の構成例をご覧いただけます。

オプション1：ロータリージョイントスプリッタを用いて、1つの光源を2つの埋め込み用カニューラに使用する場合

当社の1x2 ロータリージョイントスプリッタRJ2はオプトジェネティクス用に設計されており、1つの入力光を2つの出力光に均等に分岐します。ロータリージョイントのインターフェース部分は、接続されたパッチケーブルが自由に回転できる構造になっているため、被験動物の動きによるファイバ損傷のリスクが低減します。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。

Click for Details

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ1.25 mm (LC)フェルール用部品についてはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Fiber Properties	Core Diameter	200 µm			400 µm
	Wavelength Range^a	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm
	NA	0.22	0.39	0.50	0.39	0.50
Input Patch Cables^b	Standard FC/PC Connectors	M122L01 M122L02 M122L05	M72L01 M72L02 M72L05	M123L01 M123L02	M74L01 M74L02 M74L05	M124L01 M124L02
Input Patch Cables^b	Hybrid SMA905 to FC/PC	M36L01	M75L01 M75L02	M129L01 M129L02	M76L01 M76L02	M131L01 M131L02
Rotary Joint		RJ2
Output Patch Cables	FC/PC to Ø1.25 mm (LC) Ferrule	M86L005 M86L01	M83L01 MR83L01	M73L01	M99L01	M127L01
Compatible Mating Sleeve/Interconnect		ADAL1, ADAL3, or ADAL4-5
Fiber Optic Cannulae^c	Ceramic 6.4 mm Long Ferrule	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	CFMLC15L02 CFMLC15L05 CFMLC15L10 CFMLC15L20
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-
	Ceramic 10.5 mm Long Ferrule	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	-	CFMXD02 CFMXD05 CFMXD10 CFMXD20
	Stainless Steel 6.4 mm Long Ferrule	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFML15L02 CFML15L05 CFML15L10 CFML15L20
各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能ですが、ロータリージョイントスプリッタRJ2の動作範囲による制限を受けます。単体としてはこの範囲外での使用が可能です。仕様詳細については製品の情報をご覧ください。 FC/PCコネクタ付きの光源への接続には標準的なFC/PCパッチケーブルをご使用ください。SMA905コネクタ付きの光源への接続にはSMA905-FC/PCハイブリッドパッチケーブルをご使用ください。ご使用可能なカニューラはオレンジ色でハイライトされています。同じ欄にあるカニューラは交換可能です。

Click for Detials

ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ2.5 mm (FC)フェルール用部品についてはこちらをクリックしてください。

Component Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Fiber Properties	Core Diameter	200 µm			300 µm	400 µm
	Wavelength Range^a	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm	400 - 700 nm
	NA	0.22	0.39	0.50	0.39	0.39	0.50
Input Patch Cables	Standard FC/PC Connectors	M122L01 M122L02 M122L05	M72L01 M72L02 M72L05	M123L01 M123L02	M56L005 M56L01	M74L01 M74L02 M74L05	M124L01 M124L02
Input Patch Cables	Hybrid SMA905 to FC/PC	M36L01	M75L01 M75L02	M129L01 M129L02	M58L005 M58L01	M76L01 M76L02	M131L01 M131L02
Rotary Joint		RJ2
Output Patch Cables	FC/PC to Ø2.5 mm (FC) Ferrule	M80L005 M80L01	M81L005 M81L01 MR81L01	M104L01	M56L005 M56L01	M82L005 M82L01	M128L01
Compatible Mating Sleeve/Interconnect		ADAF1, ADAF2, or ADAF4-5
Fiber Optic Cannulae^c	Ceramic 10.5 mm Long Ferrule	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	CFMC13L02 CFMC13L05 CFMC13L10 CFMC13L20	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20	CFMC54L02 CFMC54L05 CFMC54L10 CFMC54L20
Fiber Optic Cannulae^c	Stainless Steel 12.7 mm Long Ferrule	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFM13L02 CFM13L05 CFM13L10 CFM13L20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20	CFM15L02 CFM15L05 CFM15L10 CFM15L20
各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能ですが、ロータリージョイントスプリッタRJ2の動作範囲による制限を受けます。単体としてはこの範囲外での使用が可能です。仕様詳細については製品の情報をご覧ください。 FC/PCコネクタ付きの光源への接続には標準的なFC/PCパッチケーブルをご使用ください。SMA905コネクタ付きの光源への接続にはSMA905-FC/PCハイブリッドパッチケーブルをご使用ください。ご使用可能なカニューラはオレンジ色でハイライトされています。同じ欄にあるカニューラは交換可能です。

オプション2:1つまたは2つの光源を2つの埋め込み用カニューラに使用する場合

試料を2つの出力で刺激する実験(2つのカニューラの埋め込み)には、2種類の方法があります。1つの光源を2つのカニューラに接続して光を同時制御する場合、2分岐ファイバーバンドルを用いてLEDからの光をそれぞれのカニューラに分岐させることができます。デュアル波長による光刺激(2種類の波長をそれぞれのカニューラから出力)を行う場合、またはカニューラ間の分岐比を制御したい場合は、マルチモードカプラを用いて1つまたは2つのLED光源をカニューラに接続します。1つのケーブル端しか使用しなかった場合、未使用のカプラのケーブル端にライトトラップを取り付けることができます。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。 LEDとドライバについての詳細は、下記または製品ページをご参照ください。

各部品をクリックすると詳細がご覧いただけます。

対応するファイバーバンドル、カプラ・スプリッタ、カニューラ、インターコネクタについてはこちらをクリックしてください。

Part Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Core Diameter		105 µm	200 µm						400 µm
Wavelength Range		400 - 2200 nm^a	400 - 1200 nm^a		400 - 900 nm^a				400 - 2200 nm
NA		0.22	0.22		0.39		0.50		0.39
Ferrule Style^b		LC (Ø1.25 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)
Bifurcated Y-Cable^c	FC/PC Input	-	BFYL1LF01	BFYF1LF01	BFYL2LF01	BFYF2LF01	-	-	BFYL4LF01	BFYF4LF01
Bifurcated Y-Cable^c	SMA905 Input	-	BFYL1LS01	BFYF1LS01	BFYL2LS01	BFYF2LS01	-	-	BFYL4LS01	BFYF4LS01
1x2 Multimode Coupler^c	FC/PC Input	TM105FL1B	TM200FL1B	TM200FS1B	TT200FL1A	TT200FS1A	TH200FL1A	TH200FS1A	-	-
1x2 Multimode Coupler^c	SMA905 Input	TM105SL1B	TM200SL1B	TM200SS1B	TT200SL1A	TT200SS1A	TH200SL1A	TH200SS1A	-	-
2x2 Multimode Coupler^c	FC/PC Input	-	-	-	TT200FL2A	TT200FS2A	-	-	-	-
2x2 Multimode Coupler^c	SMA905 Input	-	-	-	TT200SL2A	TT200SS2A	-	-	-	-
Compatible Mating Sleeve/Interconnect		ADAL1 ADAL3 ADAL34-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5
Fiber Optic Cannulae^d	Ceramic 6.4 mm Long Ferrule	CFMLC21L02 CFMLC21L05 CFMLC21L10 CFMLC21L20 CFMLC21U-20	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	-	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	-	CFMLC52L02 CFMLC52L05 CFMLC52L10 CFMLC52L20 CFMLC52U-20	-	CFMLC14L02 CFMLC14L05 CFMLC14L10 CFMLC14L20 CFMLC14U-20	-
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	-	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-	-	-	-	-
	Ceramic 10.5 mm Long Ferrule	-	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20	CFMXC02 CFMXC05 CFMXC10 CFMXC20	CFMC52L02 CFMC52L05 CFMC52L10 CFMC52L20 CFMC52U-20	-	CFMC14L02 CFMC14L05 CFMC14L10 CFMC14L20 CFMC14U-20
	Stainless Steel	CFML21L02 CFML21L05 CFML21L10 CFML21L20 CFML21U-20	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20	CFML52L02 CFML52L05 CFML52L10 CFML52L20 CFML52U-20	CFM52L02 CFM52L05 CFM52L10 CFM52L20 CFM52U-20	CFML14L02 CFML14L05 CFML14L10 CFML14L20 CFML14U-20	CFM14L02 CFM14L05 CFM14L10 CFM14L20 CFM14U-20

各欄の製品は表内に示す波長範囲内での組み合わせ使用は可能です。単体ではこの波長範囲外でもご使用いただけます。仕様の詳細は製品情報をご覧ください。
LCタイプはØ1.25 mmフェルール付き、FCタイプはØ2.5 mmフェルール付きとなっています。同じ"Ferrule Style"欄に記載されている製品はお互いに互換性があります。
1つまたは2つの光源を2つのカニューラのインプラントに使用する用途に適したパッチケーブルは、緑で色づけされています。お手持ちの光源と入力部が同じパッチケーブルをお選びください。
ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

オプション3: 1つの光源を7つの埋め込み用カニューラに使用する場合

1つの光源を7つのカニューラに接続して光を同時制御したい場合は、7分岐ファイバーバンドルを用いることでLEDからの光をそれぞれのカニューラに分岐することができます。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。

各部品をクリックすると詳細がご覧いただけます。

対応するファイバーバンドル、カプラ/スプリッタ、カニューラ、インターコネクタについてはこちらをクリックしてご覧ください。

Part Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Core Diameter		200 µm
Wavelength Range		250 - 1200 nm^a		400 - 2200 nm^a
NA		0.22 ± 0.02		0.39
Ferrule Style^b		LC (Ø1.25 mm)	FC (Ø2.5 mm)	LC (Ø1.25 mm)	FC (Ø2.5 mm)
1-to-7 Bundle^c	SMA905 Input	BF7L1LS1	BF7F1LS1	BF7L2LS1	BF7F2LS1
Compatible Mating Sleeve/Interconnect		ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5	ADAL1 ADAL3 ADAL4-5	ADAF1 ADAF2 ADAF4-5
Fiber Optic Cannulae^d	Ceramic 6.4 mm Long Ferrule	CFMLC22L02 CFMLC22L05 CFMLC22L10 CFMLC22L20 CFMLC22U-20	-	CFMLC12L02 CFMLC12L05 CFMLC12L10 CFMLC12L20 CFMLC12U-20	-
	Diffuser Tip (Ceramic 6.4 mm Long Ferrule)	-	-	CFDSB02 CFDSB05 CFDSB10 CFDSB20	-
	Ceramic 10.5 mm Long Ferrule	CFMXA02 CFMXA05 CFMXA10 CFMXA20	CFMC22L02 CFMC22L05 CFMC22L10 CFMC22L20 CFMC22U-20	CFMXB02 CFMXB05 CFMXB10 CFMXB20	CFMC12L02 CFMC12L05 CFMC12L10 CFMC12L20 CFMC12U-20
	Stainless Steel	CFML22L02 CFML22L05 CFML22L10 CFML22L20 CFML22U-20	CFM22L02 CFM22L05 CFM22L10 CFM22L20 CFM22U-20	CFML12L02 CFML12L05 CFML12L10 CFML12L20 CFML12U-20	CFM12L02 CFM12L05 CFM12L10 CFM12L20 CFM12U-20

この欄の製品は、表示された波長範囲内であれば、組み合わせてご使用いただけます。単体として使用する場合は、この波長範囲外でも使用可能な場合があります。仕様の詳細については各製品の情報をご覧ください。
LCタイプにはØ1.25 mmフェルールが、FCタイプにはØ2.5 mmフェルールが付きます。同じ"Ferrule Style"欄に記載されている製品には互換性があります。
お手持ちの光源の出力部とバンドルの入力部が適合することをご確認ください。
ご使用可能なカニューラはオレンジ色でハイライトしています。同じ欄にあるカニューラは相互に交換可能です。

2つの光源を1つの埋め込み用デュアルコアカニューラに使用する場合

試料を両側から同時に刺激する用途では、2つのカニューラを近接(約1 mm)して設置する必要があります。当社では、このような特殊な用途に適したデュアルコアパッチケーブルならびにカニューラをご用意しております。各コアは別々の光源によって駆動するため、試料の同じ領域内の神経細胞を同時に刺激、抑制することができます。このセットアップを製作するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。

Click on Each Component for More Information

Part Selection Table (Click Links for Item Description Popup)
Common Fiber Properties
Core Diameter		200 µm
Wavelength Range		400 - 2200 nm
NA		0.39
Fiber Type		FT200EMT
Ferrule Style^a		FC (Ø2.5 mm)
Dual-Core Patch Cable	FC/PC Input	BFY32FL1
Dual-Core Patch Cable	SMA905 Input	BFY32SL1
Compatible Mating Sleeve/Interconnect		ADAF1 ADAF2 ADAF4-5
Dual-Core Fiber Optic Cannulae^c	Stainless Steel	CFM32L10 CFM32L20

FCタイプはØ2.5 mmフェルール付きです。
デュアル光源を1つの埋め込み用カニューラに使用する用途に適したパッチケーブルは、緑で色づけされています。お手持ちの光源と入力部が同じパッチケーブルをお選びください。
ご使用可能なカニューラはオレンジで色づけされています。同じ欄にあるカニューラは交換可能です。

LED Item #	Wavelength^a	Typical Opsin	Output Power^b	Color
M405F3^c	405 nm	mmilCFP, hcriGFP	3.7 mW	UV
M430F1	430 nm	ChR2	7.5 mW	Violet
M455F3	455 nm	ChIEF, bPAC	24.5 mW	Royal Blue
M470F4	470 nm	ChR2, ChR2-SFO	20 mW	Blue
M490F4	490 nm	Rh-CT, ChR2 (E123A)	2.8 mW	Blue
M505F3	505 nm	ChRGR, Opto-α1AR, Opto-β2AR	11.7 mW	Cyan
M530F3	530 nm	C1V1, VChR1	9.6 mW	Green
M565F3	565 nm	Arch, VChR1-SFO	13.5 mW	Lime
M595F2	595 nm	ChR2-SFO, eNpHR3.0	11.5 mW	Amber
M625F2	625 nm	ReChR	17.5 mW	Red

スペクトルと生データについてはリンクをクリックしてください。
コアØ400 µm、NA0.39のマルチモードファイバで測定した出力パワー(典型値)。
UV光は直接見ないようにしてください。目の損傷を防止するため、ご使用の際はUV光用保護メガネを必ずご着用ください。また、肌や体の一部がUV光に晒されないようにご注意ください。

照明

Click to Enlarge
M405F1

ファイバ出力型LEDとドライバ

当社のファイバ出力型LEDは、オプトジェネティクス用途にも適しています。幅広い波長のラインナップと機構部のオプトジェネティクスパッチケーブルへの簡便な接続が特長の製品となっております。当社のファイバ出力型LEDは、280 nm～1050 nmの公称波長範囲でご用意しています。右の表では、オプトジェネティクスの用途によく使用される波長のLEDを記載しています。下のリンクをクリックすると対応するLEDドライバがご覧いただけます。

対応するLEDドライバについてはこちらをクリックしてください。

Compatible Drivers^a	UPLED^b	LEDD1B^c	DC2200^b	DC4100^b,d,e	DC4104^b,d,e
Click Photos to Enlarge
Main Driver Features	USB-Controlled	Very Compact Footprint 60 mm x 73 mm x 104 mm (W x H x D)	Touchscreen Interface with Internal and External Options for Pulsed and Modulated LED Operation	4 Channels^d	4 Channels^d
LED Driver Current Output (Max)	1.2 A	1.2 A	LED1 Terminal: 10.0 A LED2 Terminal: 2.0 A^f	1.0 A per Channel	1.0 A per Channel
LED Driver Forward Voltage (Max)	8 V	12 V	50 V	5 V	5 V
Modulation Frequency	-	0 to 5 kHz (External)	20 to 100 kHz (Internal)^h DC to 250 kHz (External)^g,h	0 to 100 kHz (External)^h Simultaneous Across all Channels	0 to 100 kHz (External)^h Independently Controlled Channels
External Control Interface(s)	USB 2.0	Analog (BNC)	USB 2.0 and Analog (BNC)	USB 2.0 and Analog (BNC)	USB 2.0 and Analog (8-Pin)
EEPROM Compatible: Reads Out LED Data for LED Settings		-
LCD Display	-	-

型番をクリックすると、各コントローラの詳しい製品情報がご覧いただけます。
EEPROMからの読み出し情報により、LEDの最大電流を自動的に制限します。
必要な電源(シングルチャンネルまたはハブベース)は、その用途とお客様が対応可能な電源をお持ちかどうかによります。そのような理由と当社のゴミ削減のポリシーにより、LEDD1Bは電源を別売りとしています。これによってコストを抑えるとともに、ハブベースのシステム(型番KCH301またはKCH601)が適切な場合に不要なシングルチャンネル用の電源を受け取ってしまうといった事態が避けられます。
ドライバDC4100およびDC4104をDC4100-HUBと使用すれば、最大4個のLEDの電力供給と制御を同時に行うことができます。こちらのページに掲載されているファイバ出力型LEDにドライバDC4100またはDC4104をご使用になる場合には、DC4100-HUBが必要です。
これらのLEDドライバの最大順方向定格電圧は5 Vで、供給可能な最大電流は1000 mAとなっています。このため、順方向定格電圧が5 Vを超えるLEDを駆動することはできません。最大定格電流が1.0 Aを超えるLEDを駆動することは可能ですが、その場合はフル出力には達しません。
当社のファイバ出力型LEDは、LED2端子に対応しています。
小信号帯域幅：フルスケール電流の20 %を超えない変調。ドライバはほかの波形にも対応しますが、その際最大周波数も下がります。
LED M565F3およびM595F2の光は蛍光体の光刺激発光によって生成されるため、変調の周波数帯域が制限されます。これらのLEDはデューティ比50 %以下で10 kHz以上の周波数変調を行った時、完全に消灯しない場合があります。

簡単脱着インターコネクタ

ズーム

簡単脱着インターコネクタの使用方法

Click to Enlarge
片手で操作可能

Ø1.25 mmまたはØ2.5 mmフェルール対応の簡単脱着インターコネクタ
片手で押すだけでフェルールを簡単に固定、取り外し
小さい力で取り外し可能なため試料へのストレスも軽減
非磁性材質を使用
遮光筐体で光の漏れを防止
軽量(≤1 g)

簡単脱着インターコネクタは、オプトジェネティクス用パッチケーブルとカニューラを結合する簡単で信頼性の高いソリューションです。こちらの製品の挿入損失は＜1.0 dB (＜21%)です。また遮光筐体により接続部分での光の漏れが最小限に抑えられるため、試料への迷光を防ぎます。インターコネクタは簡単脱着式の機構により、スリーブ使用時と比較して20%未満の力で接続、取り外しが可能です。よってパッチケーブルに結合する際の試料へのストレスを大幅に軽減できます。左の写真でご覧いただけるようにインターコネクタは片手で操作可能です。よって埋め込み済みのカニューラにも簡単に結合できます。　

Click to Enlarge
インターコネクタには挿入したカニューラを固定する止めネジが付いています。

右の動画では、インターコネクタの片側が表面にダメージを与えないくぼみ先の止めネジ(セットスクリュ)でパッチケーブルのフェルールを保持する様子と、もう片側では簡単脱着機構によりカニューラを保持する様子がご覧いただけます。まず、インターコネクタにパッチケーブルのフェルールを差し込み、付属の六角レンチで止めネジを締めてフェルールを固定します。次に簡単脱着レバーを両側から押し、カニューラをフェルールに物理的に接触するまで差し込みます。最後にレバーから指を離し、カニューラの位置を固定します。圧力をかける箇所はインターコネクタに刻印されています。カニューラを取り外す(または埋め込み済みカニューラから外す)には、簡単脱着レバーを両側から押し、インターコネクタをカニューラから引き抜きます。インターコネクタの引き抜きにはわずかな力しか必要ありません。詳細は「インターコネクタ使用方法」のタブをご覧ください。

インターコネクタは、当社のオプトジェネティクス用パッチケーブルとカニューラ用に設計されており、標準的なコネクタ付きのパッチケーブル用ではありません。

Item #	Compatible Ferrule Size	Insertion Loss	Length	Weight	Disconnect Force^a
ADAL3	1.25 mm Outer Diameter	< 1.0 dB Typical Loss (Multimode)^b	9.4 mm	0.4 g	< 0.89 N (< 0.2 lbf) Typical^c
ADAF2	2.5 mm Outer Diameter	< 1.0 dB Typical Loss (Multimode)^d	13.6 mm	1 g	< 4.4 N (< 1.0 lbf) Typical^e

簡単脱着式機構が作動する場合フェルールを取り外す際に必要な力　
試験にはコア径Ø200 µm、NA0.22のマルチモードファイバとLED光源を532 nmで使用
試験にはLCタイプのフェルールを使用
試験にはコア径Ø400 µm、NA0.39のマルチモードファイバとLED光源を532 nmで使用
試験にはFCタイプのフェルールを使用

セラミック製またはリン青銅製スリーブ

ズーム

Click for Details
上の写真では、ADAF1を用いて、2.5 mmフェルール付きカニューラをパッチケーブルM81L01のフェルール端に接続しています。

Mating Sleeve with Optogenetics Patch Cable

Click to Enlarge
スリーブADAF1で接続したオプトジェネティクス用パッチケーブルとカニューラ

Ø1.25 mmおよびØ2.5 mmフェルール用の割スリーブ
セラミック(ジルコニア)またはリン青銅製
オプトジェネティクス用パッチケーブルとカニューラを結合
割スリーブは非常に軽量(≤0.26 g)
単品、または5個入りパックでご提供

当社のスリーブは、当社のフェルールコネクタ付きオプトジェネティクスパッチケーブルをインプラント用光ファイバーカニューラに接続するための(右の写真をご覧ください)ロープロファイルの選択肢です。また、フェルール径がØ1.25 mmまたはØ2.5 mmのLC/PC、FC/PC、 ST^®*/PC、SC/PC、MU/PCなどのコネクタ付きファイバの接続にも使用できます。

これらのスリーブは、ステンレススチール製およびセラミック製のどちらのパッチケーブルやカニューラにも取り付け可能です。フェルールの材質が異なるカニューラとパッチケーブルを組み合わせて接続した場合でも、信号損失が目立って大きくなることはありません。

セラミック製スリーブは耐久性に優れ、オートクレーブで簡単に洗浄できます。リン青銅製スリーブは不透明で、若干の可鍛性があります。セラミック製スリーブに比べると、光が周囲に漏れにくく、またその接続はより小さな力で外れます。リン青銅製スリーブの接続をより確実にするために、圧着することもできます。セラミック製スリーブは単品または5個入りパック、リン青銅製スリーブは5個入りパックでご用意しています。

*ST^®はLucent Technologies社の登録商標です。

Item # Prefix	Compatible Ferrule Size	Insertion Loss	Length	Weight	Disconnect Force	Comparison Graphs	Material
ADAL1	1.25 mm Outer Diameter	< 0.5 dB Typical (SM)^a < 1.0 dB Typical (MM)^b	6.8 mm	0.05 g	4.23 N (0.95 lbf) Typical^c	Ceramic Ferrule Stainless Steel Ferrule	Ceramic (Zirconia)
ADAL4	1.25 mm Outer Diameter	< 0.5 dB Typical (SM)^a < 1.0 dB Typical (MM)^b	6.8 mm	0.06 g	3.15 N (0.71 lbf) Typical^c	Ceramic Ferrule Stainless Steel Ferrule	Phosphor Bronze
ADAF1	2.5 mm Outer Diameter	< 0.2 dB Typical (SM)^d < 1.0 dB Typical (MM)^e	11.4 mm	0.18 g	25.83 N (5.81 lbf) Typical^f	Ceramic Ferrule Stainless Steel Ferrule	Ceramic (Zirconia)
ADAF4	2.5 mm Outer Diameter	< 0.2 dB Typical (SM)^d < 1.0 dB Typical (MM)^e	11.4 mm	0.26 g	23.53 N (5.29 lbf) Typical^f	Ceramic Ferrule Stainless Steel Ferrule	Phosphor Bronze

LC/PCコネクタ付きファイバSM600を用いて、波長635 nmで試験
コア径Ø200 µm、NA 0.39のLC/PCコネクタ付きマルチモードファイバ、および波長617 nmのLED光源を用いて試験
LCタイプのフェルールを用いて試験
FC/PCコネクタ付きファイバSMF28を用いて、波長1550 nmで試験
コア径Ø200 µm、NA 0.39のFC/PCコネクタ付きマルチモードファイバ、および波長617 nmのLED光源を用いて試験
FCタイプのフェルールを用いて試験

+1 数量資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日

ADAL1 セラミック製割スリーブ、Ø1.25 mm フェルール(LC/PC)用

￥797

7-10 Days

ADAL1-5 セラミック製割スリーブ、Ø1.25 mm フェルール(LC/PC)用、5個入りパック

￥3,199

Today

ADAL4-5 Customer Inspired! リン青銅製割スリーブ、Ø1.25 mmフェルール(LC/PC)用、5個入りパック

￥2,093

Today

ADAF1 セラミック製割スリーブ、Ø2.5 mmフェルール(FC/PC、ST/PC、SC/PC)用

￥888

7-10 Days

ADAF1-5 セラミック製割スリーブ、Ø2.5 mmフェルール(FC/PC、ST/PC、SC/PC)用、5個入りパック

￥3,552

Today

ADAF4-5 Customer Inspired! リン青銅製割スリーブ、Ø2.5 mmフェルール(FC/PC、ST/PC、SC/PC) 用、5個入りパック

￥1,771

Today
