特長

• 用途に応じてレールをカスタマイズ

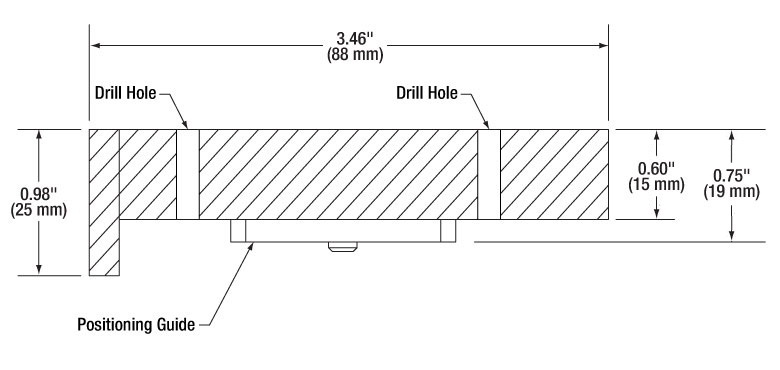

• ドリルガイドにより、適切なコーナを構築
• タップ、タップガイド、タップレンチによりお望みの位置にネジ穴設置可能

Click to Enlarge
Figure 1.1  自作の90°コーナ
(「構築手法」タブをご参照ください)

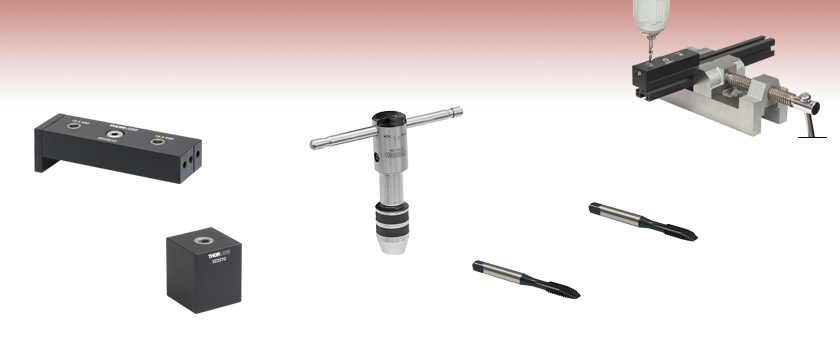

25 mmレールは、軽量でコンパクトな組立て部品の基礎になります。 要求の厳しい用途でもレールをご使用いただけるように、レール構築ツール類をご用意しております。 このツールは、頑丈なレールのコーナを作るためのドリルガイド、レール端にタップ穴を開けるためのタップガイド、M6と1/4"-20タップ、タップレンチを含んでいます。 それぞれの部品がどのように使われるかの詳細は「構築手法」タブをご参照ください。 レールに独自の機械加工や仕上げを施したい方向けに、25 mm粗切押出成形レールをご用意しています。

25 mmレールで組み立てるシステム用のアクセサリには、コーナーキューブ、ブラケット、Tナット、低頭チャネルネジ、ブレッドボード取付け用アクセサリ、レールジョイントやチャンネルインサートがあります。また、XE25をベースにした自作用として、光学筐体システム、光学筐体用アクセサリ、レーザ安全保護用布パネルもご用意しております。

Click to Enlarge
Figure 2.1  自作90°コーナ

XE25シリーズ筐体の構築方法

XE25シリーズのレールや部品は、カスタムエンクロージャを含む様々な種類のモジュールシステムの基本構成要素です。要求の厳しい用途では、下記に説明するレールを直接接続し、直角を形成する方法をお勧めします。

ステップ1:側面に穴を開ける

Click to Enlarge
Figure 2.2  ボールドライバ差し込み用穴の穴開け

ステップ2:中心穴にタップを切る(必要な場合)

アルマイト加工済みXE25シリーズのレールは、標準品ならびに長さがカスタム仕様の製品すべてのレール端にM6タップ穴が付いています。標準品を切断する場合や、粗切押出成型レールXE25RL2を使用する場合、レール端にタップ穴を開ける必要があります。

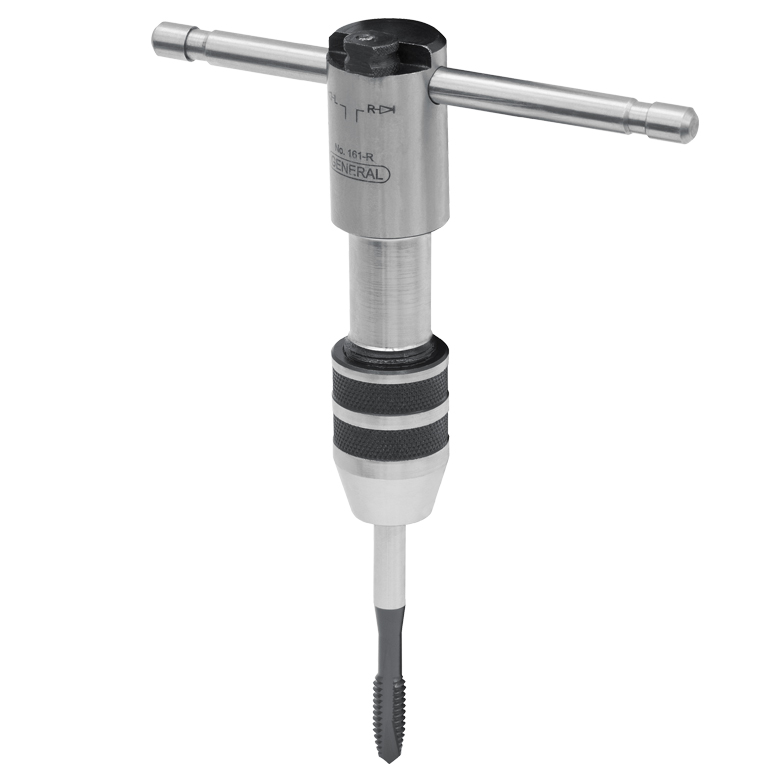

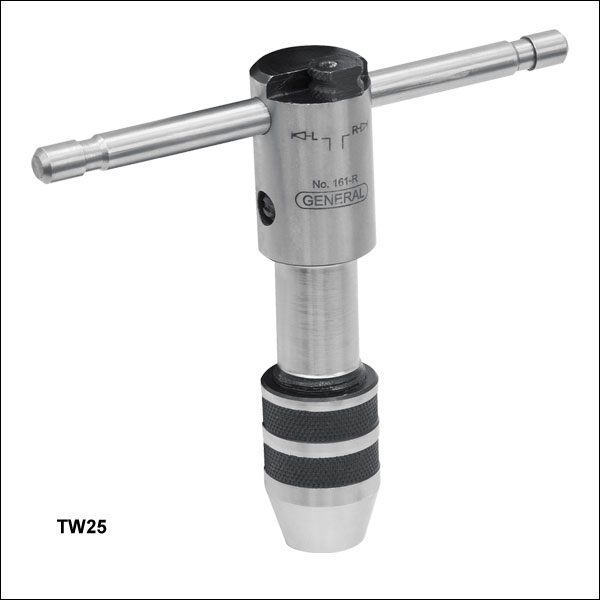

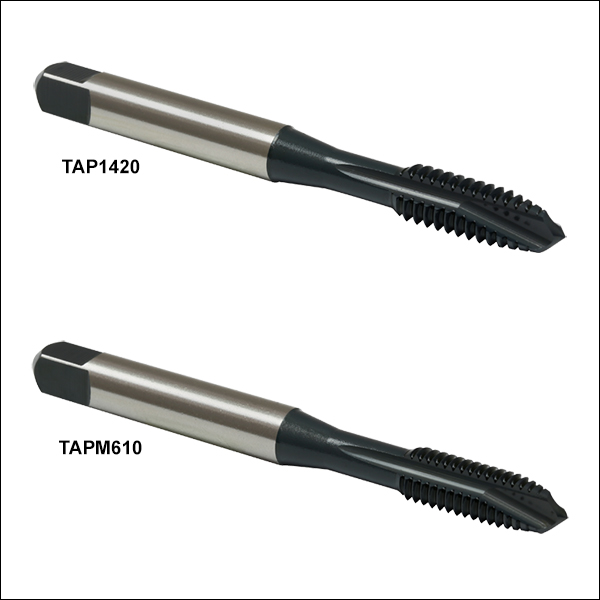

このステップでは、M6タップ71498(1/4"-20タップ71598)、タップガイド XE25TG、ハンドタップレンチ TW25が必要になります。

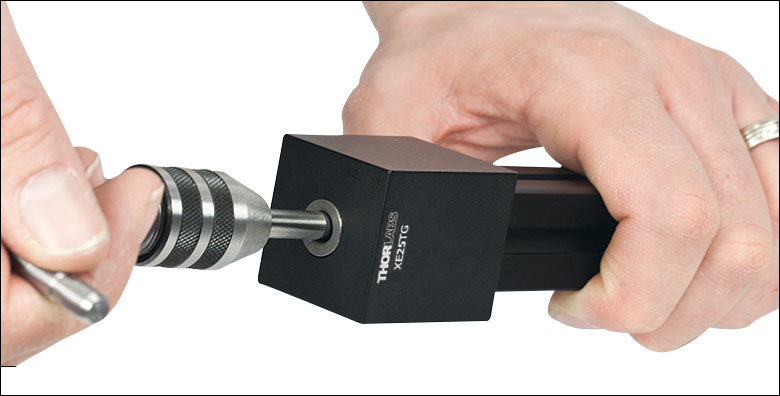

タップをタップレンチ内に固定してください。タップガイドをレール端に被せてください。ガイド上部の穴により、タップを穴に一致させることができるため、ネジ加工ミスが起こりにくくなります。タップを回転させて、穴にネジを切ります(Figure 2.4参照)。

ステップ3:低頭チャネルネジを取り付ける

この工程では、M6低頭チャネルネジSH6M10LP(1/4"-20低頭チャネルネジSH25LP38)と4 mmボールドライバが必要になります。

低頭チャネルネジをレール端のネジ穴に挿入して、ボールドライバで途中まで締め付けます(Figure 2.5参照)。3方向接続が必要な場合は、2本目のレールにもう1つチャネルネジをねじ込む必要があります。

ステップ4:レールを接続する

六角頭が穴と適合するように、チャネルネジの頭をレール溝にスライドさせます。穴にボールドライバを挿入して、チャネルネジを締め付けます(Figure 2.6参照)。3方向接続が必要な場合は、Figure 2.7のようにこの工程を3本目のレールで繰り返してください。

安定性を高めたい場合には、直角ブラケットXE25A90を使用し、コーナを補強することができます。
