Products Home25 mmレール用ブレッドボード取付けアクセサリー
- Construct 25 mm Rail Assemblies on Top of Breadboards
- Options for Horizontal or Vertical Rail Mounting
XE25CL2
Table Clamp with Slot for 1/4"-20 (M6) Cap Screws
XE25A90
Right Angle Bracket with Counterbored Holes for 1/4"-20 (M6) Cap Screws
Bracket Orients Rail Orthogonal
to Plane of Breadboard
AB90H
Right Angle Bracket with Counterbored Slots for 1/4"-20 (M6) Cap Screws
Please Wait
| XE25 25 mm Construction Rail Accessories | ||||
|---|---|---|---|---|
 |  |  |  |  |
| Rails | Cubes and Brackets | Breadboard Mounting | Rail Joiners | Channel Insert |
 |  |  |  | |
| Construction Tools | T-Nuts and Screws | Enclosures | Enclosure Accessories | |
特長
- 25 mmのコンストラクションレールをブレッドボードに取付け可能
- テーブルクランプがレールを水平に取り付け
- 直角ブラケットがレールを垂直に設置
光学テーブルまたはブレッドボード上に、25 mm光学レールシステムを構築するための2つのオプションをご用意しております。 テーブルクランプXE25CL2は、レールをブレッドボード上にしっかりと平行に取り付けることができます。また、直角ブラケットXE25A90とAB90Hは、レールをしっかりと立たせて固定することができます。
25 mmレールで組み立てるシステム用のアクセサリには、コーナーキューブやブラケット、Tナット、低頭チャネルネジ、ブレッドボード取付け用アクセサリ、レールジョイント、チャンネルインサートがあります。 また、光エンクロージャ、エンクロージャ用アクセサリ、レーザ安全保護用布パネル、DIYツール(XE25を基礎としたシステム用のタップ、タップガイド、ドリルガイドなど)もご用意しております。
| Posted Comments: | |
Marina Marina Martinez
(posted 2025-11-11 14:34:48.687) Hello,
I have a question regarding the rail clamp XE25CL2. Please could you confirm whether this product is suitable for clamping 25mm rails? It seems like the gap to lock and clamp the rail is 6.4mm, while the rail has a distance of 7.1mm. This would create a large interference that would not allow the clamp to be flat on the breadboard. Please correct me if I have interpreted the design intent incorrectly.
Thanks,
Marina jdelia
(posted 2025-11-13 08:08:04.0) Thank you for contacting Thorlabs. The clamp is not meant to lay completely flat on the breadboard. I have reached out to you directly to discuss this further. |
ズーム
- 光学テーブルまたはブレッドボード上への25 mmのレールの水平取付け用
- 長さ25.4 mmの貫通スロットはM6または1/4"-20ネジに対応
- レールのどの位置にも挿入可能

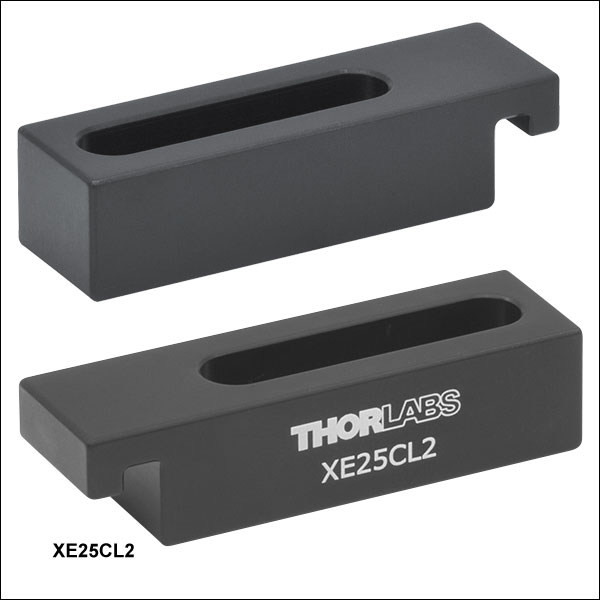

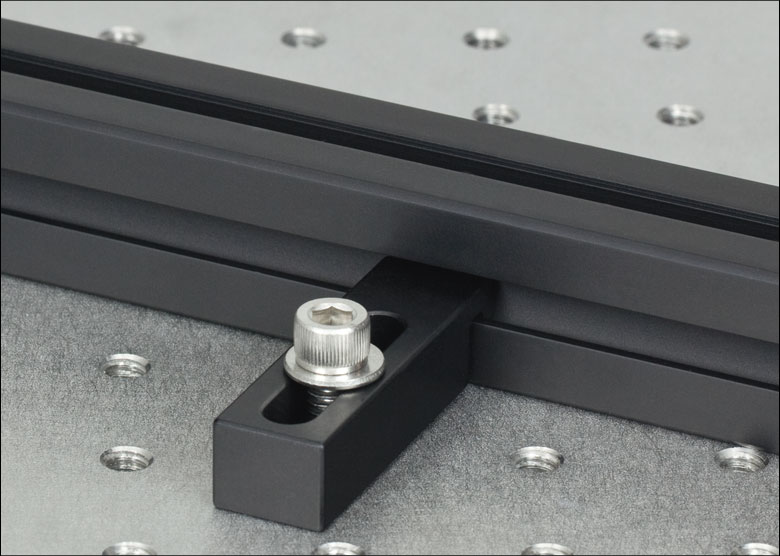

テーブルクランプXE25CL2により、25 mmのレールをその溝部分を利用してM6または1/4"-20タップ穴付き表面に水平に取り付けることができます。クランプの固定にはレール側面の溝を使用するので上面の溝を妨げることが無く、そこにはエンクロージャ用パネルやTナットを自由に取り付けることができます。また、このクランプにはM6または1/4"-20ネジに対応する長さ25.4 mmの貫通スロットがあり、ミリおよびインチ規格のテーブルに取り付けられます。
ズーム
Click to Enlarge

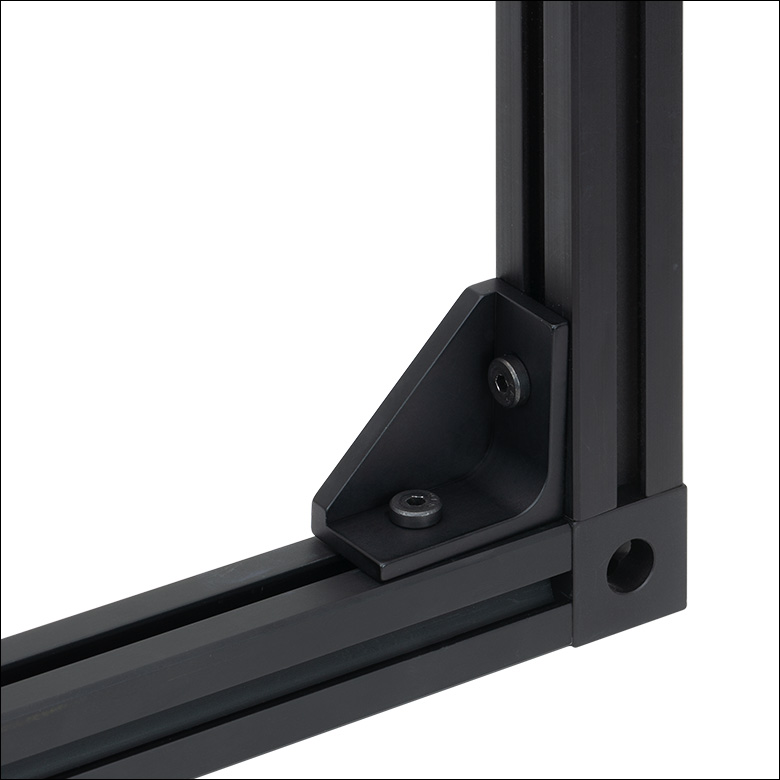

Figure 249B コーナを補強
Click to Enlarge
Figure 249A 光学テーブルにボルトで固定された筐体
- 25 mmレールのコーナを固定、またはレールを垂直取付け
- 単体アルミニウムの切り出し構造で優れた剛性
- M6キャップスクリュを使用

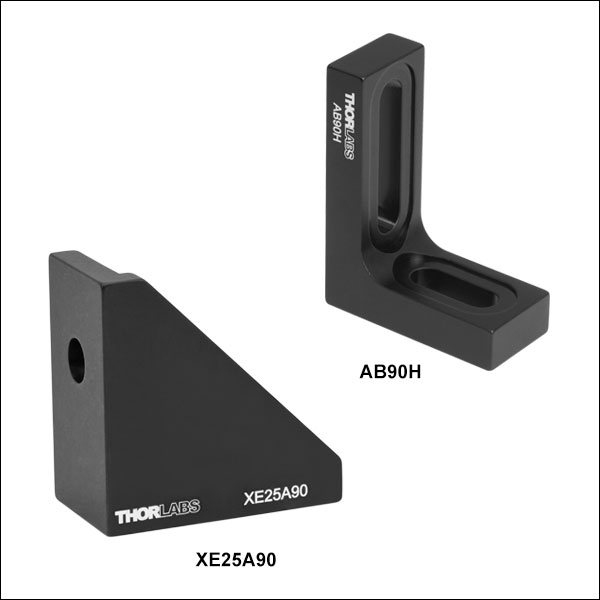

直角ブラケットAB90HおよびXE25A90は、Tナット(付属していません)を使用して25 mmレール同士を接続したり、レールを光学テーブルに取り付けたりするのに使用できます。どちらもM6キャップスクリュとワッシャを使用します。AB90Hには長さ25.4 mmと12.7 mmの2つのM6対応スロットが付いており、ブレッドボード上のレールの位置決めが柔軟に行えます。XE25A90にはザグリ穴が2つ付いています。
このマウントは、当社の筐体システムを光学テーブルまたはブレッドボードに固定するのに適しています。
 25 mmレール用ブレッドボード取付けアクセサリ |
