Products Home光ファイバー用アダプター付きL型ブラケット
- Mounted FC, SMA, and ST Mating Sleeves
- Single, Dual, and Quadruple L-Brackets Available
- Empty L-Brackets for Square or D-Hole Sleeves
ADASTB2
ADABD1
ADAFCB3
Front
Back
Metal, Plastic, and/or Rubber Caps are Included to Protect Each Mating Sleeve Port
ADAFCPMB5
Please Wait
| Quick Links |
|---|
| FC/PC to FC/PC, Wide Key Slot |
| FC/APC to FC/APC, Narrow Key Slot |
| PM Fiber, FC/PC to FC/PC or FC/APC to FC/APC, Wide or Narrow Key Slot |
| SMA to SMA |
| ST to ST |
| FC/PC to SMA |
| Empty L-Bracket |
当社のアダプタ付きL型ブラケットは、FC/PC、FC/APC、SMA、STコネクタ付き光ファイバを接続できます。 このアダプタにより、コネクタ付けされたファイバ端のコアを適切にアライメントして、2つのコアを互いに接触させて後方反射を最小に抑えることができます。ただし、SMAコネクタ用アダプタはエアスペース型のため、例外となります。 このページに掲載されているアダプタは、1つ穴、2つ穴、または4つ穴のL型ブラケットに取り付けられています。このブラケットは、光学テーブル、ブレッドボードやポストなどのM6穴がある標準的なオプトメカニクスに取り付けることができます。 また、カスタム仕様のFCコネクタ用にアダプタが付いていないL型ブラケットもご提供しています。 このページに掲載されていないコネクタ(LCコネクタやSCコネクタなど)用のアダプタを必要とされるお客様には、マウント無しタイプをご用意しております。
1つ穴のL型ブラケットは、標準的なオプトメカニクスと一緒に使用できる最もコンパクトなマウント付きアダプタです。 また、2つ穴と4つ穴のL型ブラケットは、ファイバーカプラ、ファイバーサーキュレータ、WDMファイバーカプラといった、複数の出力ポートを持つファイバーデバイスの組み立てに適しています。
ファイバの先端は互いに押し付けあっているので、コネクタの損傷を防ぎ、接続による損失を最小限に抑えるために、ファイバ先端がきれいであることが重要です。 SMAアダプタ以外では、ファイバの先端は物理的に接触します。 屈折率マッチングジェルG608N3(下記掲載)を使うことで、ファイバ接続部での損失を減らすことができます。 当社では、光ファイバ用の検査ツールとクリーニング用備品もご用意しています。
コネクタ付けされていないファイバには、再使用可能で一時的な接続に使用できるファイバースプライサが便利です。また、完全な融着接続にはVytran®ファイバ融着接続機を各種ラインナップしています。
Click to Enlarge

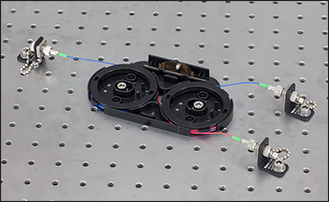

ブラケットに付いている2つのアダプタにより複数の入力端子、出力端子のあるデバイスの整理ができます。
Click to Enlarge

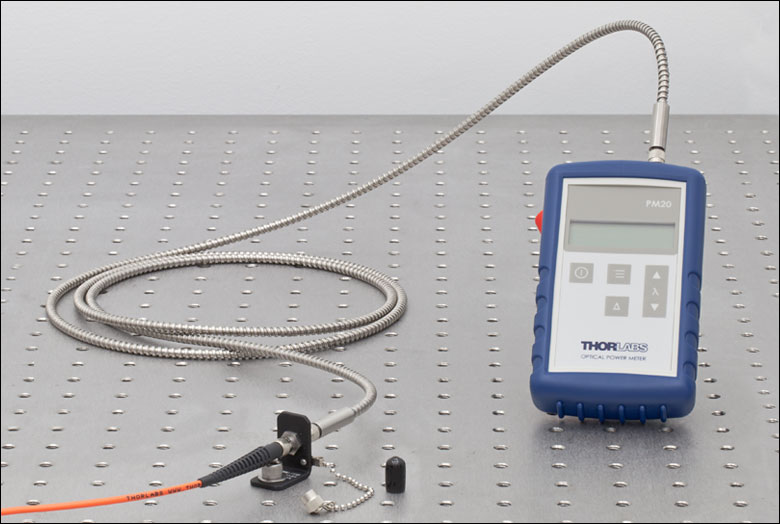

アダプタ付きL型ブラケットは光沢テーブルの固定位置にポートを設置できるので、部品の整理が簡単です。
| Posted Comments: | |
robert altmann
(posted 2024-01-16 10:56:09.0) is the ADAFCPMB2 suitable for both fc/pc and fc/apc connectors? Or are there two different versions. ksosnowski
(posted 2024-01-17 10:59:50.0) Hello Robert, thanks for reaching out to Thorlabs. Yes ADAFCPMB2 can accept either FC/PC or FC/APC connectors. Both ferrules used need to be the same standard as this will not act as an FC/PC to APC adapter per se. There is no mechanical offset in the bulkhead for this model as it is intended to be used at a fiber to fiber interface rather than launching to freespace. Due to this lack of an angle it is able to accept both standards for mating. Philip Skochinski
(posted 2019-11-14 15:25:48.677) Can I use the ADAFCB3 to connect FC/PC to FC/PC fibers? YLohia
(posted 2019-11-14 03:36:55.0) Thank you for contacting Thorlabs. Yes, the ADAFCB3 can be used to mate two FC/PC connectorized fibers. user
(posted 2017-02-24 16:14:40.39) Large quantities of these parts are often needed. Please add packs of 5 or 10 for example with small large quantity discount. Thanks! jlow
(posted 2017-03-01 04:56:06.0) Response from Jeremy at Thorlabs: Thank you very much for the suggestion. We will look into carrying this. |

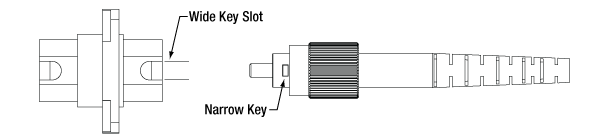

ズームナローキーコネクタをワイドキー用スロット付きアダプタに挿入すると、隙間ができてコネクタが回転してしまいます。 ナローキーFC/PCコネクタはお使いいただけますが、ナローキーFC/APCコネクタをお使いになると著しい結合損失につながります。
- 2.2 mmワイドキー用スロット付きアダプタ
- 全てのFC/PCコネクタ付きファイバが使用可能
- 挿入損失< 0.5 dB(FC/PCコネクタ付きファイバSM600を使用して波長635 nmで測定)
- 1つ穴、2つ穴、または4つ穴でご用意

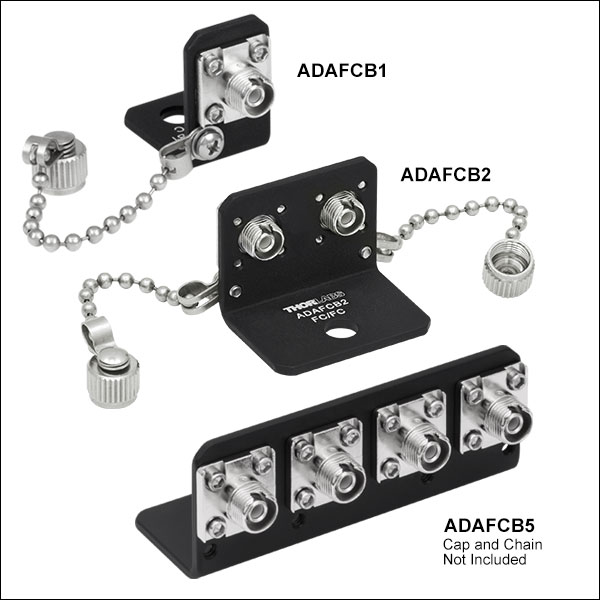

当社のL型ブラケットのワイドキー用スロット付きアダプタには、M6貫通穴が1つまたは2つあり、ポスト、光学テーブルやブレッドボードに簡単に取り付けることができます。 すべてのL型ブラケットは、金属キャップCAPF1 (別売りでもご用意)を固定する#4-40タップ穴が付いています。使用していないアダプタの保護のために、ADAFCB1には金属製キャップCAPF1とゴム製キャップが1つずつ、ADAFCB2には金属製キャップCAPF1とゴム製キャップが2つずつ、そしてADAFCB5にはゴム製キャップが8つ付属しています。
フラットFC/PCコネクタは、角度付きFC/APCコネクタと比較してアライメントの影響をほとんど受けないため、ワイドキー用スロット付きアダプタにはナローキーとワイドキーの両方のFC/PCコネクタが接続できます。 しかし、ナローキーFC/APCコネクタは、ワイドキー用スロットと機械的には接続しても所定の回転位置へのアライメントが困難です(右の動画をご覧ください)。よってFC/APCコネクタには、すぐ下に掲載しているナローキー用スロット付きアダプタの使用をお勧めします。 当社標準品のFC/PCとFC/APCパッチケーブルは、全てナローキーコネクタです。
マウント無しFC/PC-FC/PCアダプタは、別売りでもご用意しております。

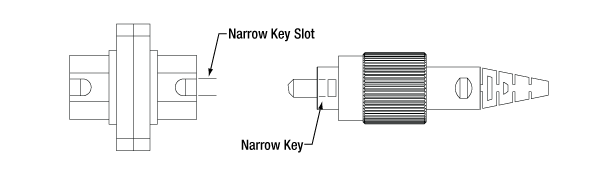

ズームナローキー用スロット付きアダプタに1度挿入されたナローキーコネクタは回転しません。ナローキー付きのFC/PCまたはFC/APCコネクタのご使用にお勧めします。

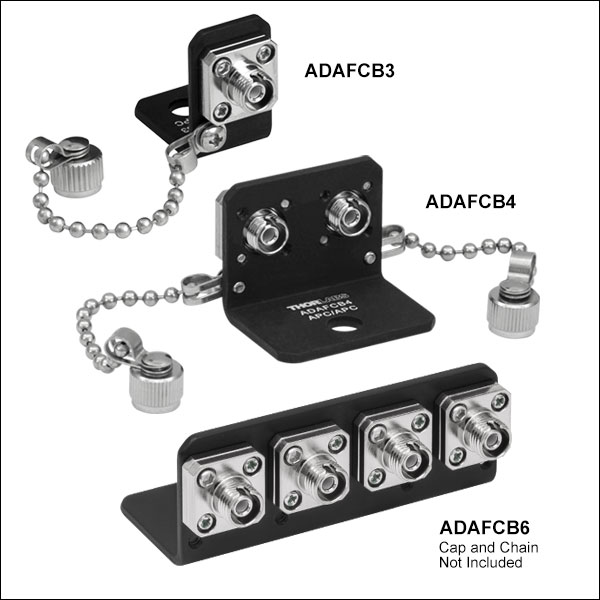

- 2.0 mmのナローキー用スロット付きアダプタ
- 2.0 mmナローキーのFC/PCまたはFC/APCコネクタ付きファイバ用
- 挿入損失＜0.5 dB (FCコネクタ付きファイバSM600を使用して635 nmで測定)
- 1つ穴、2つ穴、または4つ穴でご用意
当社のL型ブラケットのナローキー用スロット付きアダプタにはM6貫通穴が1つまたは2つ(4つ穴タイプのみ)あり、ポスト、光学テーブルやブレッドボードに簡単に取り付けることができます。すべてのL型ブラケットは、金属キャップCAPF1(別売りでもご用意)を固定する#4-40タップ穴が付いています。使用していないアダプタの保護のために、ADAFCB3には金属製キャップCAPF1とプラスチック製キャップが1つずつ、ADAFCB4には金属製キャップCAPF1とプラスチック製キャップが2つずつ、そしてADAFCB6にはプラスチック製キャップが8つ付属しています。
Click to Enlarge
Narrow-Key-Slot Mating Sleeve and Narrow Key Connector:
Recommended for All Narrow Key Connectors
ナローキー用スロット付きアダプタは、角度付きナローキーFC/APCコネクタと接続した時に適切なアライメントができます(右の動画をご覧ください)。アダプタはナローキーFC/PCコネクタと機械的に接続できます。フラットFC/PCコネクタは、回転アライメントの影響をあまり受けませんので、上記掲載のワイドキー用スロット付きアダプタでもお使いいたたけます。当社標準品のFC/PCとFC/APCパッチケーブルは、全てナローキーコネクタです。
マウント無しFC/PC-FC/PCアダプタは、別売りでもご用意しております。
ズームキーの幅とキースロットが一致していれば、挿入後のコネクタは回転しません。偏光軸が適切にアライメントされるように、お手元のコネクタのキー幅に合ったアダプタをご利用ください。

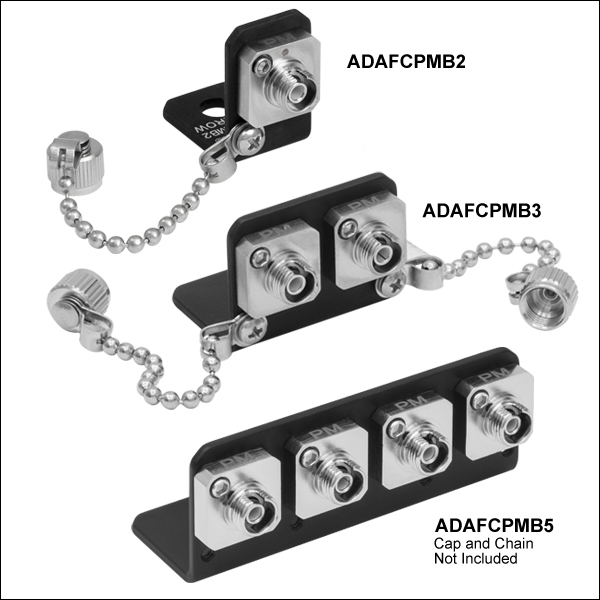

- 偏波保持ファイバ中の偏光軸を適切にマッチング
- 2.0 mm精密ナローキーまたは2.2 mmの精密ワイドキーのFCコネクタ
- 挿入損失＜1.0 dB(FC/PCコネクタ付きとFC/APCコネクタ付きのファイバPM630-HPを使用し635 nmで測定)
- 1つ穴、2つ穴、または4つ穴でご用意
この偏波保持(PM)ファイバL型ブラケットアダプタの筺体は、通常の部品を2つ組み合わせたタイプとは異なり、単体の金属から作製されています。精密な構造であるため、偏光軸のマッチングが確実で、 FC/PCまたはFC/APCコネクタ付きのPMファイバとの接続に適します。良好な性能を得るには、お手元のコネクタのキー幅に合ったL型ブラケットアダプタをお選びください。当社標準品のFC/PC型とFC/APC型のパッチケーブルは全てナローキーコネクタです。右の動画でナローキーを精密ナローキースロットにアライメントする様子がご覧になれます。
L型ブラケットアダプタにはM6の貫通穴が1つまたは2つあるので、ポスト、光学テーブル、ブレッドボードなどに簡単に取り付けられます。すべてのL型ブラケットは、金属キャップCAPF1(別売りでもご用意)を固定する#4-40タップ穴が付いています。使用していないアダプタの保護のために、1つ穴タイプには金属製キャップCAPF1とネジ付きプラスチックキャップが1つずつ、2つ穴タイプには金属製キャップCAPF1とネジ付きプラスチックキャップが2つずつ、そして4つ穴タイプにはネジ付きプラスチックキャップが8つ付属しています。
マウント無しアダプタは、別売りでもご用意しております。
ズーム- SMAコネクタ付きファイバ用
- SMA905コネクタを直接取り付け可能
- SMA905コネクタとSMA906コネクタの接続用スリーブが付属
- 挿入損失＜1.5 dB(コア径Ø200 µmのマルチモードファイバ同士を接続したときの損失の典型値)
- 1つ穴、2つ穴、または4つ穴のブラケットをご用意
SMA L型ブラケットアダプタは、1対、2対、または4対のSMAコネクタ付きファイバーケーブルを接続するエアスペース型アダプタです。SMA905コネクタを直接取り付けることができます。各ブラケットには、SMA-SMAコネクタ1つにつきSMA905コネクタとSMA906コネクタを接続するためのセラミック製スリーブが1つ付属しています。ブラケットのアダプタはSMA906コネクタ同士の接続には対応しておりません。
各ブラケットにはM6貫通穴が1つ、または2つ(4つ穴タイプのみ)あり、ポスト、光学テーブル、またはブレッドボードへの取り付けが容易です。すべてのL型ブラケットには、金属キャップCAPN1(別売りもご用意)を固定するための#4-40タップ穴が付いています。使用していないアダプタの保護のために、ADASMAB1には金属製キャップCAPN1とゴム製キャップが1つずつ、ADASMAB2には金属製キャップCAPN1とゴム製キャップが2つずつ、そしてADASMAB3にはゴム製キャップが8つ付属しています。
アダプタ無しのブラケットも別途ご用意しております。
ズーム- STコネクタ付きファイバに対応した設計
- 1つ穴または2つ穴のブラケット
L型ブラケットアダプタADASTB1ならびにADASTB2は、1対または2対のSTコネクタ付きファイバを接続します。 それぞれにM6の貫通穴があるので、ポスト、光学テーブル、ブレッドボードなどに簡単に取り付けられます。 1つ穴タイプには、金属製キャップCAPT1とゴム製キャップが1つずつ付いており、不使用時にアダプタを保護することができます。2つ穴タイプでは、金属製キャップとゴム製キャップが2つずつ付いています。
マウント無しアダプタおよび金属キャップCAPT1は、それぞれ個別にご購入いただけます。
ズーム- FC/PCコネクタ付きファイバとSMAコネクタ付きファイバを接続
- 2.2 mmのFC/PCワイドキーコネクタ
- SMA905コネクタ

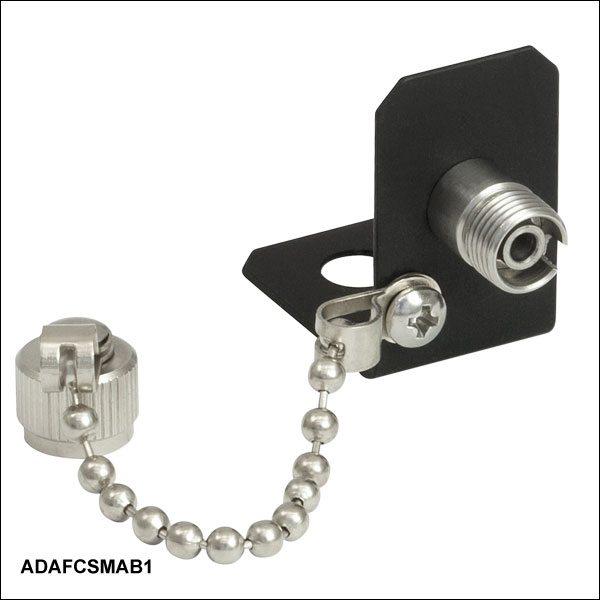

L型ブラケットアダプタADAFCSMAB1は、FC/PCコネクタ付きのシングルモードまたはマルチモードファイバと、SMAコネクタ付きマルチモードファイバファイバの両端を物理的に接触させることで接続します。M6の貫通穴があるので、ポスト、光学テーブル、ブレッドボードなどに簡単に取り付けられます。また、FCコネクタ用の金属キャップCAPF1と、SMAコネクタ用のゴム製キャップが1つずつ付いており、不使用時にアダプタを保護することができます。このアダプタは、SMA905コネクタ以外にはご使用できませんのでご注意ください。
FC/PCコネクタ付きシングルモードファイバを、SMAコネクタ付きマルチモードファイバに接続した時の挿入損失の典型値は0.2 dBa未満で、FC/PCコネクタ付きマルチモードファイバを、SMAコネクタ付きマルチモードファイバに接続した時の挿入損失の典型値は1.4 dBb未満です。
マウント無しアダプタや、アダプタのFCおよびSMA端部を保護する金属キャップCAPF1ならびにCAPN1はそれぞれ個別にご購入いただけます。

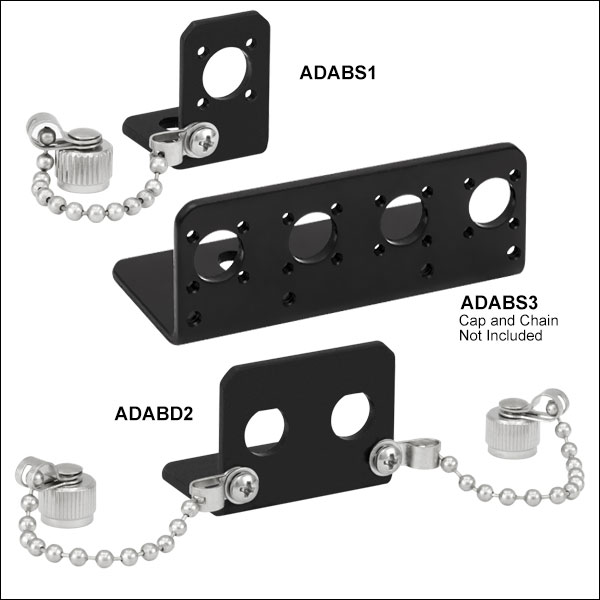

ズーム| Item # | ADABS1 | ADABS2 | ADABS3 | ADABD1 | ADABD2 | ADABD3 |
|---|---|---|---|---|---|---|
| Sleeve Type | Square Flange | D-Hole | ||||
| L-Bracket Type | Single | Dual | Quadruple | Single | Dual | Quadruple |
| Compatible Sleeves | ADAFC2 ADAFC3 ADAFCPM1 ADAFCPM2 ADAFCST1 ADAFCSC1 | ADAFC1 ADAFC4 ADAFCPM3 | ||||
- 正方形フランジやD型穴用FCアダプタに対応
(右表をご参照ください) - 1つ穴、2つ穴、または4つ穴でご用意
- 1つ穴と2つ穴のブラケットには金属キャップCAPF1が1つまたは2つ付属
アダプタ無しのL型ブラケットは、当社のマウント無しFCアダプタを別途ご購入のお客様向けにご用意している製品です。これらを用いるとL型ブラケットのカスタマイズが可能で、例えば1つのL型ブラケットにナローキーコネクタとワイドキーコネクタをそれぞれ取り付けることができます。
L型ブラケットにはM6貫通穴が1つまたは2つあり、ポスト、光学テーブル、ブレッドボードなどに簡単に取り付けられます。すべてのL型ブラケットには、金属キャップCAPF1(別売りでもご用意)を固定するためのタップ穴(#4-40)が付いています。金属キャップCAPF1は1つ穴タイプには1つ、2つ穴タイプには2つ付属しています。
ADABS1、ADABS2ならびにADABS3には、正方形フランジアダプタを取り付けるためのネジ(#2-56)が付属します。交換用ネジ(型番 SH2S019)は50個入りパックをご用意しております。
ズーム| Specifications | ||
|---|---|---|
| Refractive Index | 402 nm | 1.4995 |
| 589.3 nm | 1.4646 | |
| 980 nm | 1.4462 | |
| 1550 nm | 1.4378 | |
| Refractive Index Temperature Coefficient (25 °C to 60 °C) | -3.5 x 10-4 per °C | |
| Refractive Index vs. Wavelength (Cauchy Fit)a | 1.4338 + 10520 λ-2 | |
| Optical Absorption (450 - 750 nm) | ＜0.003% per µm | |
| Apparent Viscosity (25 °C) | 10,600 poises | |
| Oil Separation (24 hrs at 100 °C) | 0.2% | |
| Evaporation (24 hrs at 100 °C) | 1.0% | |
| Specific Gravity (25 °C) | 1.06 | |
| Thermal Coefficient of Expansion | 0.0006 cc/cc/°C | |
| Microscopic Particulate Contamination | 10 - 34 µm | ＜300 Particles/cc |
| ≥35 µm | 0 Particles/cc | |

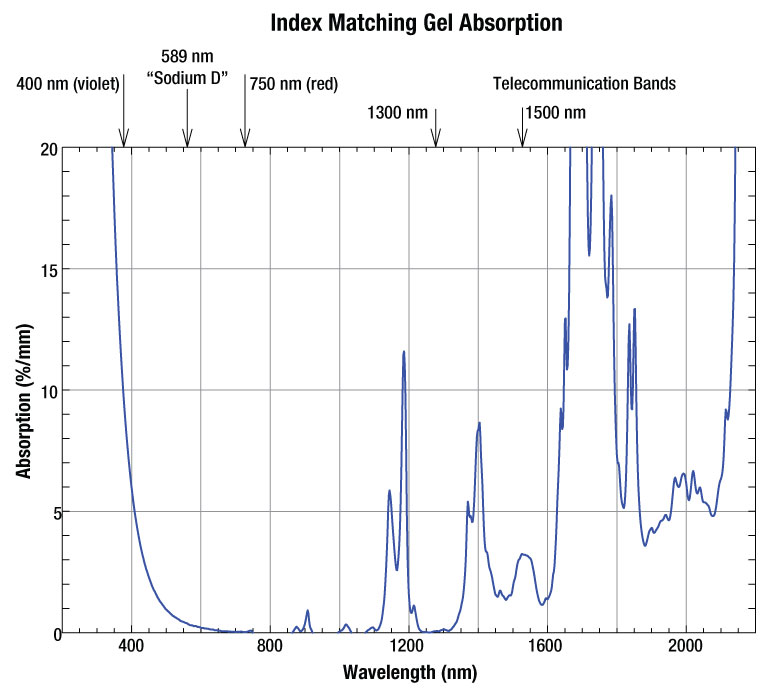

| Absorption Spectrum |  | |
屈折率マッチングジェルG608N3は透明度の高いジェル状の光学結合に用いる化合物で、導波路の接合部での信号減衰を抑制します。2本のファイバの接合部に空気が存在すると、信号を伝搬する導波路と空気の間の光学的インピーダンスの差が大きいために、顕著な信号の屈折が生じます。
光学的結合に用いる化合物であるG608N3は、信号損失を最低限に抑えるために必要な光学的純度、透明度および屈折率を有し、かつ硬質な部品の間に柔軟な機械的接合状態を実現しています。硬質な光学的接着剤とは異なり、この柔らかいジェルには粘弾性があり、過度な応力や層間剥離を生じさせることなく、精密な光学部品間の熱膨張率の差を補うことができます。ファイバ先端の残留物はメタノールやイソプロピルアルコールを用いて取り除いてください。
この材質は多くのデバイスにおいて、周囲のホコリや液体から繊細な光学部品を保護する役割も果たします。このジェルは、清浄度が高く、黄変しない性質を有し、X線、紫外線や日光の影響を受けないように配合されています。ガスの放出量や揮発性が極めて低いので、光を吸収する微粒子を含有しません。この光学用途向け製品は、化学的に安定しており、無害で、幅広い温度範囲で有効で、高い信頼性や製品寿命が求められる用途に適します。
下表は、このジェルを用いた場合の信号損失の低減を表すデータです。1本のシリンジには、3 ccの屈折率マッチングジェルが入っています。このジェルはファイバースプライサーキットの補充にも使用いただけます。
| Insertion Loss Improvement | |||
|---|---|---|---|
| Connector Types | Loss Without Index Matching Gel G608N3 | Loss With Index Matching Gel G608N3 | Difference |
| SMA-to-SMAa | 2.88 dB | 1.25 dB | 1.63 dB |
| FC/PC-to-FC/PCb | 1.12 dB | 0.59 dB | 0.53 dB |
