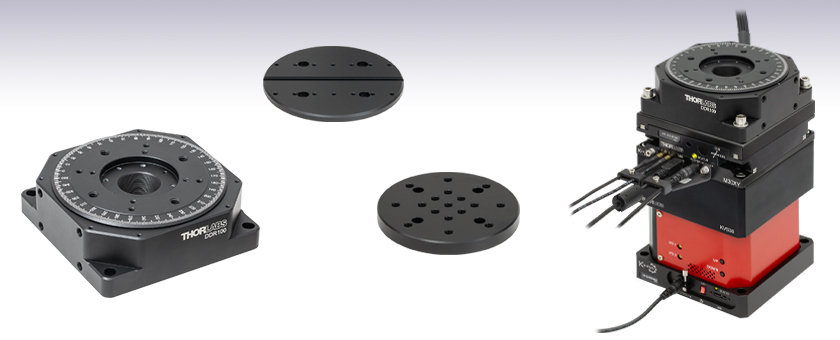

ダイレクトドライブ回転ステージ


  • 180 rpm (3 Hz) Velocity
  • 5 kg Load Capacity
  • Max Axial Wobble 60 µrad

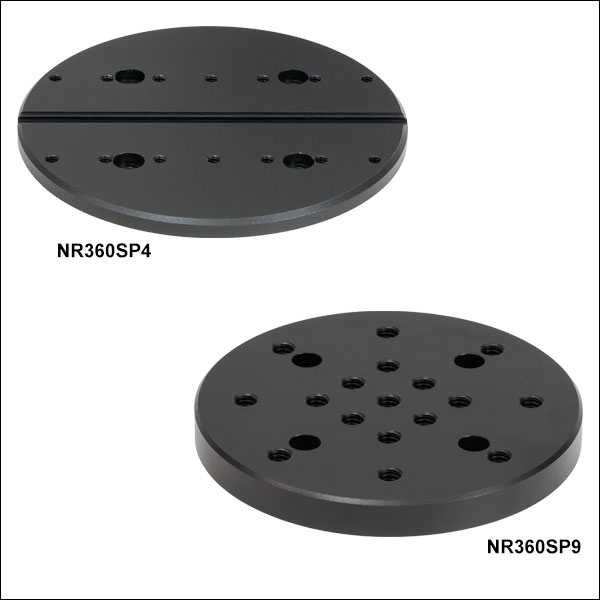

NR360SP4

Grooved Adapter Plate

NR360SP9

Threaded Adapter Plate

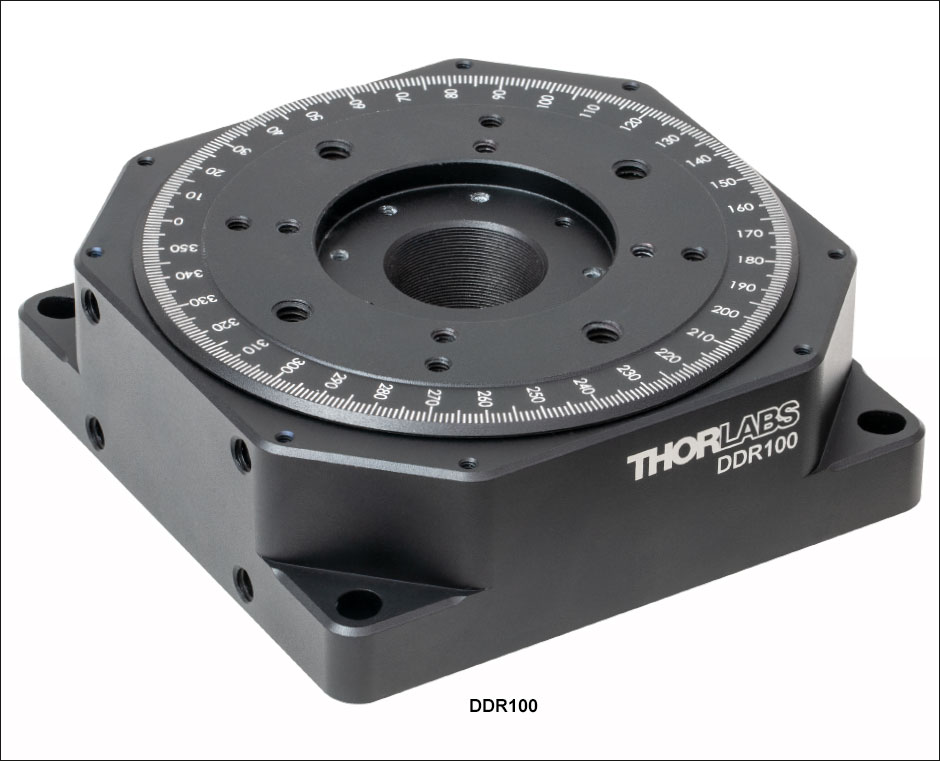

DDR100

SM1-Threaded Center Hole
Adapter Plate Included

Application Idea

The DDR100 Rotation Stage can be
combined with the M30XY XY Stage and
the KVS30 30 mm Vertical Servo Stage
for an XYZ-yaw configuration.

Related Items


Please Wait
Key DDR100 Specificationsa
Travel Range360° Continuous
Velocity (Max)180 rpm (3 Hz)
Max Wobble (Axial)60 µrad
Bidirectional Repeatability60 µrad
Horizontal Load Capacity (Max)b5.0 kg
Vertical Load Capacity (Max)b2.0 kg (Mounted Centrally)
Min Achievable Incremental Movement70 µrad
Cable Length3.0 m (9.8')
Recommended ControlleraBenchtop: BBD30x;
Rackmount: RBD201, MBD602
Stage Dimensions (L x W x H)115 mm x 115 mm x 40 mm
(4.53" x 4.53" x 1.58")
  • 別売り(下記参照)。仕様の詳細については「仕様」タブをご覧ください。
  • コントローラのPIDパラメータは2 kgの荷重用に初期設定されているため、より大きな荷重には調整が必要な場合があります。荷重を大きくする場合には、設定加速度を小さくしなければなりません。加速度はモータ力によって制限されます。
Vertical Translation Stage
Click to Enlarge
XYステージM30XY(/M)に取り付けられた回転ステージDDR100(/M)　

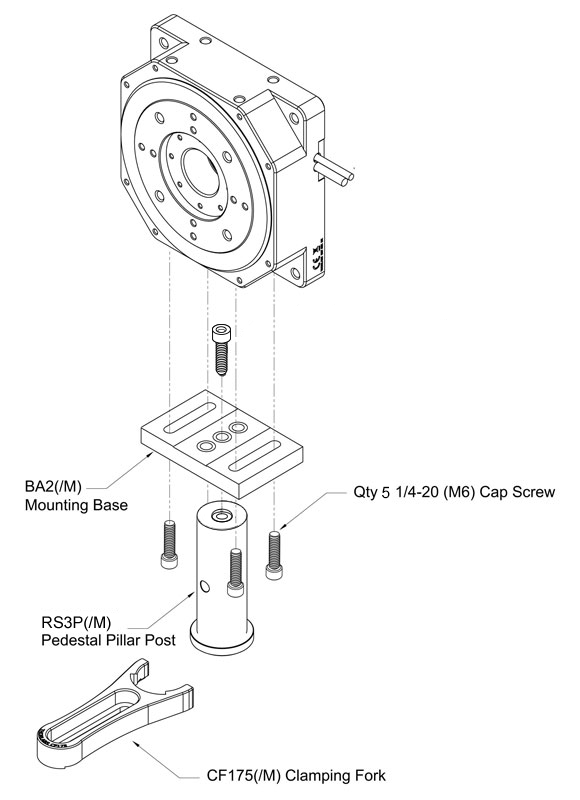

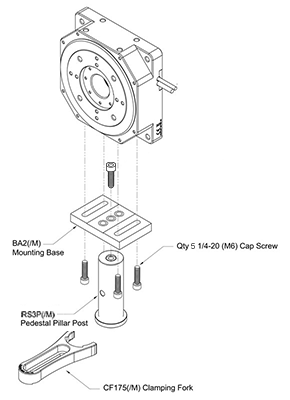

DDR100 Post Mounting
Click to Enlarge

特長

薄型ダイレクトドライブ回転ステージDDR100/Mは、5 kgまでの荷重に対して、分解能2 µrad、最大回転速度180 rpmで連続回転を行うことができます。SM1ネジ付きの中央穴はステージ本体を貫通しており、光路として利用できます。　

このステージには、3相ブラシレスDCモータが内蔵されています。これにより機械的な動力伝達機構がなく、高い再現性、剛性、信頼性が実現しています。また、磁気コギングによるトルクリップルもなくなり、低速でも安定に動作します。多数の磁極は大きなトルク(0.7 N•m)を生み出します。高分解能のエンコーダを回転ステージに直接取り付けることにより、高い精度と再現性が得られます。一方、ベアリングの精密性や製造過程における精度が高くなることにより、軸の角度偏差と偏心は非常に低くなります(それぞれ60 µrad、6 µm)。また1°単位で刻印されている目盛は粗動位置決めの目安となります。

ステージは作業面に対し水平に取り付けるか、Ø25 mmポストに垂直に取り付けることができます(右図参照)。また、直角ブラケットAP90RL/MまたはVB01/Mを用いて取り付けることも可能です。さらに、移動ステージDDS300/MやDDS600/Mに直接取り付けることもできます。上面プレートには、SM1ネジ付き貫通穴があり、Ø25.4 mm(Ø1インチ)の光学素子およびSM1シリーズの製品に対応しています。上面の回転面および非回転面、および背面には30 mmケージロッドを取り付けるためのタップ穴があります。

コントローラ
当社ではこのステージの駆動用コントローラとして、1～3チャンネルのベンチトップ型ブラシレスDCモーターコントローラ BBD30x (別売り、下記参照)をお勧めします。これらのコントローラは、台形型またはS字型の加減速プロファイルを設定することができるため、振動や衝撃の無い、高速でスムーズな位置決めが可能です。高速動作(数百mm/s)と高いエンコーダ分解能(50 nm)が求められるモーションコントロールに適しています。最新のデジタル技術とアナログ技術に、広帯域幅のハイパワーサーボコントロール回路を組み合わせて設計されています。これらのコントローラはKinesisおよびXAの両ソフトウェアに完全対応しているため、既存のシステムに簡単に組み込むことができます。詳細は「Kinesis & XAソフトウェア」タブをご参照ください。コントローラに関する詳細は、下記のコントローラBBD30xの概要紹介、またはブラシレスDCモーターコントローラの製品紹介ページをご覧ください。

当社では19インチラック用のラックマウント型コントローラRBD201や、19インチラック型モーションコントロール用シャーシMMR60x用に設計されたコントローラーモジュールMBD602もご用意しております。これらのコントローラは、ダイレクトドライブ型リニア移動ステージDDR100/Mに対応しており、使用することで多軸モータ制御による複雑なシステムのカスタマイズが可能です。なお、コントローラRBD201およびMBD602ではまだXAソフトウェアをご利用いただけませんが、Kinesisソフトウェアには完全対応しています。

アダプタープレート
アダプタープレートはステージの回転プラットフォームに固定することができます。溝付きアダプタープレートNR360SP4/Mを用いれば、ステージをファイバ入射システムシリーズの製品と一緒にお使いいただけます。ネジアダプタープレートNR360SP9/Mには、17個のM6取付け穴と4個のM4用ザグリ穴があり、さまざまなデバイスの取付が可能です。詳細については下記ご参照ください。

ジョイスティック
遠隔での位置決め制御用に、2軸ジョイスティックMJC2と3軸ジョイスティックMJC3をご用意しています。詳細は下記をご覧ください。なお2つの移動ステージを同時に制御するときには多軸のコントローラが必要です。

Item #DDR100(/M)
Travel Range360° Continuous
Velocity (Max)180 rpm (3 Hz)
Acceleration (Max)a7200°/s2 at 0.5 kg (1.1 lbs) Load
1800°/s2 at 2.0 kg (4.4 lbs) Load
Bidirectional Repeatability60 µrad
BacklashbN/A
Encoder Resolution2.0 µrad (0.0001°)
Min Achievable Incremental Movement70 µrad
Recommended Loadc2 kg (4.4 lbs)
Horizontal Load Capacity (Max)c5.0 kg
Vertical Load Capacity (Max)c2.0 kg (Mounted Centrally)
Absolute On-Axis Accuracy250 µrad
Max Burst Torque
(1 Sec)		0.7 N•m
Continuous Torque0.5 N•m
Settling Time200 ms Typical
Velocity Stability0.5%
Max Wobble (Axial)60 µrad
Limit SwitchesNone
Central ApertureSM1 Threaded (1.035"-40)
Adapter Plate Mounting Holes4-40 (8 places)
Operating Temperature Ranged5 to 40 °C (41 to 104 °F)
Motor TypeBrushless DC Rotary Motor
Cable Length3 m (9.8')
Dimensions115 mm x 115 mm x 40 mm
(4.53" x 4.53" x 1.58")
Weight
(Excluding Cables)		2 kg (4.4 lbs)
  • 加速度はステージの最大トルク(0.7 N•m)によって制限されます。荷重が軽くなると加速度は大きくなり、荷重が重くなると加速度は小さくなります。試験では、荷重0.5 kgで加速度は7200°/s2でした。加速度の典型値は荷重2 kgで1800°/s2です。　
  • このステージはダイレクトドライブタイプで送りネジがないためバックラッシュはありません。　
  • コントローラのPIDパラメータは2 kgの荷重用に初期設定されているため、より大きい荷重には調整が必要な場合があります。荷重を大きくする場合には、設定加速度を小さくしなければなりません。加速度はモータ力によって制限されます。
  • 通常の室温度外での操作については、PIDパラメータの最適化が必要な場合があります。　
Item #BBD301BBD302BBD303
Number of Channels123
Drive Connector8 Pin DIN, Round, Female
Feedback Connector15-Pin D-Type, Female
Brushless Continuous Output2.5 A per Channel, 5 A Max All-Channel Total Output
Brushless Peak Output4.0 A per Channel, 5 A Max All-Channel Total Output
PWM Frequency40 kHz
Operating ModesPosition and Velocity
Control Algorithm16-Bit Digital PID Servo Loop with Velocity and Acceleration Feed Forward
Velocity ProfileTrapezoidal/S-Curve
Position Count32 Bit
Position FeedbackIncremental Encoder
Encoder Bandwidth2.5 MHz (10 M Counts/sec)
Encoder Supply5 V
AUX Control Connector37-Pin D-Type Female (User Digital IO, 5 V O/P)
Front Panel Display4.3" Full-Color LCD, 480 x 272 Pixels
Input Power
Requirements		250 VA
Voltage: 100 to 240 VAC
Frequency: 47 to 63 Hz
Fuse: 3.15 A
Dimensions
(W x D x H)		199.8 mm x 229.1 mm x 108.8 mm
(7.87" x 9.02" x 4.28")		250.0 mm x 279.1 mm x 108.8 mm
(9.84" x 10.99" x 4.28")		350 mm x 279.1 mm x 108.8 mm
(13.78" x 10.99" x 4.28")
Mass (Weight)1.20 kg (2.65 lbs)1.70 kg (3.75 lbs)2.20 kg (4.85 lbs)

ステージDDR100/Mのピン配列

フライングリードにはオス型15ピンD型とオス型8ピン円形DINコネクタが付いております。ピンの詳細については下記をご覧ください。　

フィードバックコネクタ

d-type_long

モータードライブコネクタ

8PinDINRound

PinDescriptionPinDescription
1Not Used9Ground
2Ground10Limit Switch +
3Not Used11Limit Switch -
4Enc Index -12Enc Index +
5QB -13QB +
6QA -14QA +
7a5 V15Not Used
8a5 V
  • 7と8同士は内部で短絡
PinDescriptionPinDescription
1Motor Phase B5Stage ID
2GND6Enable
3aUnused (Motor Phase D)7Motor Phase C
4Motor Phase A8a+5 V
  • 3と8の信号はブラシレスコントローラでは使用されていません。

コントローラBBD30xのピン配列

ステージ

DINコネクタ、メス

PinDescriptionPinDescription
1Motor Phase B5Stage ID
2GND6Enable
3aUnused (Motor Phase D)7Motor Phase C
4Motor Phase A8a+5 V
  • 3と8の信号はブラシレスコントローラでは使用されていません。

フィードバック

D型コネクタ、メス

BBD FEEDBACK

PinDescriptionPinDescription
1Not Connected9GND
2GND10Limit Switch +
3Not Connected11Limit Switch -
4Index -12Index +
5QB -13QB +
6QA -14QA +
7a5 V15Not Connected
8a5 V
  • 7と8同士は内部で短絡

ハンドセット

Mini DINコネクタ、メス

Handset Connector

PinDescriptionPinDescription
1RX
(Controller Input)		4Supply Voltage
for Handset 5 V
2Ground5TX (Controller Output)
3Ground6Ground

補助I/O

D型コネクタ、メス

37-Pin DIN Male

PinDescriptionPinDescriptionPinDescriptionPinDescription
1RS232 TX11User Digital O/P 11+21+5 V31User Digital O/P 4+
2RS232 RX12User Digital O/P 10-22User Digital I/P 332User Digital O/P 4-
3Ground13User Digital O/P 10+23User Digital I/P 233User Digital O/P 5+
4Differential I/P 2+14User Digital O/P 9-24User Digital I/P 134User Digital O/P 5-
5Differential I/P 2-15User Digital O/P 9+25User Digital I/P 035User Digital O/P 6+
6Differential I/P 1-16User Digital O/P 8-26User Digital O/P 036User Digital O/P 6-
7Differential I/P 1+17User Digital O/P 8+27User Digital O/P 137Ground
8User Digital O/P 12-18User Digital O/P 7-28User Digital O/P 2--
9User Digital O/P 12+19User Digital O/P 7+29User Digital O/P 3
10User Digital O/P 11-20+5 V30Ground

USB

D型コネクタ、メス

USB Connector

I/O

BNCコネクタ、メス

I/O Connector

5 V TTL

ソフトウェア

Kinesisバージョン1.14.52

XAバージョン1.0.0

KinesisおよびXAソフトウェアパッケージには、当社のモーションコントローラを制御するためのGUIが含まれています。

下記もご利用いただけます。

  • 通信プロトコル
Software Download
Kinesis Software
Figure 789A Kinesis GUI画面

当社では、様々なモーションコントローラを駆動するためのプラットフォームとして、XAソフトウェアパッケージと、今後段階的に終了していくKinesisソフトウェアパッケージの2種類をご用意しています。Kinesisソフトウェアは、当社の全てのモーションコントロール製品に対応しています。XAソフトウェアは開発者向けに改良されたプラットフォームですが、現在のところ定番のモーションコントロール製品の一部に対応している状況です(製品リストはこちらをご覧ください)。このソフトウェアは、継続して重点的に開発が進められており、最終的には当社の全てのモーションコントロール製品に対応する予定です。XAソフトウェアアプリケーションは、2040年までフルサポートを行います。

Kinesis モーションコントロールソフトウェア

Kinesisソフトウェアでは.NETコントロールを使用できるため、最新のC#、Visual Basic、LabVIEW™、あるいはその他の.NET対応言語を使用してカスタムプログラムを作成することができます。また、.NETフレームワークを使用しないアプリケーション用に、ローレベルのDLLライブラリも付属しています。中央シーケンスマネージャ(Central Sequence Manager)は、当社のすべてのモーションコントロール用ハードウェアの統合と同期をサポートしています。

この共通のソフトウェアプラットフォームにより、1種類のソフトウェアツールを習得するだけで、あらゆるKinesisコントローラを簡単に組み合わせて使用することができます。このように1軸システム用から多軸システム用までのあらゆるコントローラを組み合わせ、それら全てを1台のPCの統合されたソフトウェアインターフェイスから制御できます。


Click to Enlarge
Figure 789B  ブラシ付きDCサーボモーターコントローラKDC101用のXA GUI

このソフトウェアパッケージには2つの使い方があります。1つはGUI(グラフィカルユーザーインターフェイス)ユーティリティを用いる方法で、この場合はコントローラの到着後すぐに直接的な操作と制御を行なうことができます。もう1つは一連のプログラミングインターフェイスを用いる方法で、ご希望の開発言語によりカスタム仕様の位置決めやアライメント用のプログラムを簡単に作成することができます。

XAモーションコントロールソフトウェア：開発者向けに改良されたプラットフォーム

XAはその基本から理解しやすいように設計されており、スレッドセーフで言語パラダイムに依存しないC、C++、C#/.NETのアプリケーションプログラミングインターフェイスを提供します。また、ネイティブ、.NET言語、PythonまたはLabVIEWアプリケーションに簡単に統合できる言語ラッパーも用意されています。これは前述のKinesisにおけるソフトウェア開発キット(SDK)と同じ機能を果たす一方で、開発者に対してはより効率化されたツールキットを提供します。このソフトウェアは、付属の開発者用ガイドとSDK内のコード例を組み合わせて、複雑でカスタマイズされたアプリケーションとインターフェースを作成しようとするユーザー向けに設計されています。完全なAPIドキュメントはネイティブCライブラリ用に提供されており、.NETラッパーのドキュメントは現在開発中です。.NETラッパーの詳細については当社までお問い合わせください。

XAはKinesisと同等のGUIを備えているだけでなく、デバイスの状態を保存する機能の追加や、異なる種類のデバイス間インテーフェイスにおける一貫性の向上など、利用者のための様々な改善や工夫が実装されています。Kinesisソフトウェアは段階的に終了となりますが、XAは更に改善を進めるとともに、2040年までフルサポートしていく計画です。現行バージョンのXAソフトウェアは、まだ当社のモーションコントローラの一部にのみ対応している状況です。しかし、このソフトウェアは、継続して重点的に開発が進められており、最終的には当社の全てのモーションコントロール製品に対応する予定です。ソフトウェアの適合性に関する情報は、XAのユーザーガイドに記載されています。また、サポートしているデバイスのリストなど、ソフトウェアのその他の詳細情報はこちらをご覧ください。

Kinesisソフトウェアでは新しい.NETコントロールが使用でき、最新の最新のC#, Visual Basic, LabVIEW™、ほかの.NET対応言語を使用する開発者がカスタムにプログラムを作成することもできます。

C#
このプログラミング言語はマルチプログラミングパラダイムやマルチプログラミング言語が使用可能となるよう設計されているため、複雑な問題が簡単かつ効率的に解決できます。型付け、命令型、宣言型、関数型、ジェネリック、オブジェクト指向、そしてコンポーネント指向が含まれます。 この共通のソフトウェアプラットフォームにより、1セットのソフトウェアツールを習得するだけで、あらゆるKinesisコントローラを簡単に組み合わせることができます。このようにして1軸システムのコントローラから多軸システムのコントローラまで、様々なコントローラを組み合わせ、全てを1台のPCのソフトウェアインターフェイスから制御することが可能となりました。

Kinesisシステムソフトウェアを使用するには2つの手段があります。コントローラを直接つないで制御を行なう付属のGUI(グラフィカルユーザーインターフェイス)ユーティリティ、またはご希望の開発言語でカスタム仕様の位置決めやアライメントを簡単にプログラムできる一連のプログラミングインターフェイスです。

Kinesisモーションコントロールライブラリの構築の参考となる実行可能なプロジェクト機能拡張例については下のリンクをクリックしてください。なお、Quick Startのプロジェクト例の実行には別の統合開発環境(IDE)(Microsoft Visual Studioなど)が必要です。C#のプロジェクト例はKinesisソフトウェアパッケージに付属する.NETコントロールで実行可能です(詳細は「Kinesisソフトウェア」タブをご覧ください)。

C Sharp IconClick Here for the Kinesis with C# Quick Start Guide
Click Here for C# Example Projects
Click Here for Quick Start Device Control Examples		C Sharp Icon

LabVIEW
LabVIEWは、.Netコントロールを介してKinesisベースのコントローラとの通信に使用できます。LabVIEWでは、ツールとオブジェクトでフロントパネルとして知られるユーザーインターフェイスを構築した後、グラフィカル表記の関数を使ってコードを追加し、フロントパネルのオブジェクトを制御します。下記のLabVIEWチュートリアルでは.Netコントロールを使用してLabVIEW内Kinesis駆動デバイス用の制御GUIを作成するための情報をご提供しています。 LabVIEWでコントローラを制御する基本的な方法や、LabVIEW GUIを用いてデバイスを操作する前に行うべき設定の手順についても解説しています。

Labview IconClick Here to View the LabVIEW Guide
Click Here to View the Kinesis with LabVIEW Overview Page		Labview Icon

Posted Comments:
Klaus Bartl  (posted 2021-10-29 07:32:33.13)
Ist ist also possible to drive the DDR100 by the KBD101 Servo Controller? If yes, what's the max. burst torque when using the KBD101?
cwright  (posted 2021-11-04 11:09:04.0)
Response from Charles at Thorlabs: Thank you for your query. The only controllers capable of driving the DDR100 are the BBD series. The KBD101 will not recognise the unit.
Henrik Madsen  (posted 2020-04-03 06:21:55.75)
What is the max eccentricity of the stage in terms of µm?
DJayasuriya  (posted 2020-04-08 03:57:25.0)
Response from Charles at Thorlabs: Thank you for your inquiry. We don't have a published spec for max eccentricity but we will get in touch with you directly to help with your application.
user  (posted 2019-12-16 07:12:50.777)
Hi, I have a Thorlabs DDR100/M Direct Drive Rotation Stage and a BBD202 controller. It is used at an angular velocity of 8degrees/second and every 12 months I want to make sure the angular velicity remains at this speed. How do I best calibrate the system?
cwright  (posted 2019-12-17 09:49:39.0)
Response from Charles at Thorlabs: Hello Daniel, the stage includes a high resolution encoder and should not require calibration. The correct speed should be maintained unless there is a fault with the stage/controller. I will reach out to you directly to discuss your concerns.
benjamin.judkewitz  (posted 2017-12-30 20:53:31.697)
Can you please let me know what the maximum small-angle rotation frequency is? For example, we would like to rotate +/-5 deg at up to 100 Hz sinusoidal rotation angle.
rmiron  (posted 2018-01-04 09:15:08.0)
Response from Radu at Thorlabs: According to the specifications we posted on the website, the maximum frequency for sinusoidal rotation over that angular range is 6Hz for a 500g load and 3Hz for a 2kg load. A lesser weight would allow for a higher frequency, but without additional test data, it is difficult to say what the absolute maximum frequency would be. I will contact you directly in order to check whether we have any stage that can address your requirements.

回転マウント＆回転ステージのセレクションガイド

当社では手動式および電動式の回転マウントと回転ステージを豊富にご用意しております。回転マウントの内孔はØ12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、またはØ50 mm～Ø50.8 mm(Ø2インチ) の光学素子取付け用に設計されております*。また回転ステージには、様々な部品やシステムが取り付けられるようにタップ穴が配置されております。電動式は、DCサーボモータ、2相ステッピングモータ、あるいはElliptec™共振ピエゾモータにより駆動されます。いずれも360°の連続回転が可能です。　

*下表のマウントは、Ø12.7 mm、Ø25.4 mm、Ø50.8 mmの光学素子に対して最適設計されています。Ø12.0 mm、Ø25.0 mm、Ø50.0 mmなどの少し小さい光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。

手動回転マウント

Rotation Mounts for Ø1/2" Optics
Item #MRM05(/M)RSP05(/M)CRM05PRM05(/M)aSRM05KS05RSCT104
Click Photo
to Enlarge
FeaturesMini SeriesStandardExternal SM1
(1.035"-40) Threads		Micrometer16 mm Cage-Compatible±4° Kinematic Tip/Tilt Adjustment Plus RotationCompatible with 30 mm Cage Translation Stages and 1/4" Translation Stagesb
Additional Details
  • こちらのマウントはPRM05GL5/M(回転マウントPRM05/Mと偏光プリズムマウントSM05PM5のセット)に含まれております。
  • CT104は当社のアダプタープレートMS103/Mを用いることで、移動量6.4 mm(1/4インチ)の移動ステージに取り付けられます。
  • CT104は30 mmケージシステム用移動ステージCT1B/M に対応します。

Rotation Mounts for Ø1" Optics
Item #RSP1(/M)LRM1RSP1D(/M)DLM1(/M)CLR1(/M)RSP1X15(/M)RSP1X225(/M)PRM1(/M)a
Click Photo
to Enlarge		LRM1
FeaturesStandardExternal SM1
(1.035"-40) Threads		Adjustable ZeroTwo Independently Rotating CarriagesRotates Optic Within
Fixed Lens Tube System		Continuous 360° Rotation
or 15° Increments		Continuous 360° Rotation
or 22.5° Increments		Micrometer
Additional Details
  • こちらのマウントはPRM1GL10/M(回転マウントPRM1/Mと偏光プリズムマウントSM1PM10のセット)に含まれております。　

Rotation Mounts for Ø1" Optics
Item #LM1-A &
LM1-B(/M)		CRM1T(/M)CRM1LT(/M)CRM1PT(/M)KS1RSK6XS
Click Photo
to Enlarge
FeaturesOptic Carriage Rotates Within Mounting Ring30 mm Cage-Compatiblea30 mm Cage-Compatible
for Thick Opticsa		30 mm Cage-Compatible
with Micrometera		±4° Kinematic Tip/Tilt Adjustment Plus RotationSix-Axis
Kinematic Mounta
Additional Details
  • こちらのマウントには回転ダイヤルにM3穴が4つ付いており、プリズム取付け用プラットフォームK6A1/Mを取り付けられます。

Rotation Mounts for Ø2" Optics
Item #RSP2(/M)RSP2D(/M)PRM2(/M)LM2-A &
LM2-B(/M)		LCRM2A(/M)KS2RSK6X2
Click Photo to Enlarge
FeaturesStandardAdjustable
Zero		MicrometerOptic Carriage Rotates Within Mounting Ring60 mm Cage-Compatible±4° Kinematic Tip/Tilt Adjustment Plus RotationSix-Axis Kinematic Mount
Additional Details
Rotation Drive Mechanism and Adjustment RangeManual, 360° ContinuousCoarse: Manual, 360° Continuous;
Fine: ±7° Micrometer		Manual, 360° Continuous
Optic MountingInternally SM2-Threaded CarriageInternal SM2 Threads
in LM2-A		Internally SM2-Threaded Carriage
Maximum Accepted Optic Thickness0.51" (13 mm)0.54" (13.7 mm)0.48" (12.2 mm)0.46" (11.7 mm)0.52" (13.2 mm)0.47" (12 mm)0.53" (13.4 mm)
Post Mounting8-32 (M4) Tap8-32 (M4) Tap in LM2-B8-32 (M4) TapFour Counterbores for 8-32 (M4) Cap ScrewsSix Counterbores for 8-32 (M4) Cap Screws
Cage System CompatibilityN/AFour 4-40 (M3) Taps on Rotation Dial
with 60 mm Spacing		N/AFour Bores for
Ø6 mm Cage Rods
with 60 mm Spacing		N/AN/A

手動回転ステージ

Manual Rotation Stages
Item #RP005(/M)PR005(/M)MSRP01(/M)RP01(/M)RP03(/M)QRP02(/M)
Click Photo
to Enlarge		Continuous Rotation Mount
FeaturesStandardTwo Hard Stops
Additional Details

Manual Rotation Stages
Item #XRNR1(/M)XRR1(/M)PR01(/M)CR1(/M)XYR1(/M)OCT-XYR1(/M)
Click Photo
to Enlarge
FeaturesFine Rotation Adjuster and
2" Wide Dovetail Quick Connect		Fine Rotation Adjuster and
3" Wide Dovetail Quick Connect		Fine Rotation Adjuster and
SM1-Threaded Central Aperture		Fine Pitch Worm GearRotation and 1/2" Linear XY Translation
Additional Details
  • ステージをネジスロットで取り付けた場合、75.7 mmアリ溝を使用して他のステージまたはアクセサリに重ねて取り付けた場合よりも高くなります。
  • ステージOCT-XYR1/MにはプレートXYR1Aが付いています。このプレートを取り外すとステージXYR1/Mと同様の取付け機能となります。

電動回転マウント＆ステージ

Motorized Rotation Mounts and Stages with Central Clear Apertures
Item #DDR25(/M)PDR1C(/M)PDR1(/M)PDR1V(/M)PDXR1(/M)
Click Photo
to Enlarge		DDR25PDR1CPDR1PDR1VPDXR1
FeaturesCompatible with
SM05 Lens Tubes,
16 mm Cage System, &
30 mm Cage System		Compatible with
16 mm Cage System		Compatible with
SM05 Lens Tubes &
30 mm Cage System		Vacuum-Compatible;
Also Compatible with
SM05 Lens Tubes &
30 mm Cage System		Compatible with
SM05 Lens Tubes &
30 mm Cage System
Additional Details

Motorized Rotation Mounts and Stages with Central Clear Apertures
Item #K10CR1(/M)PRM1Z8(/M)aDDR100(/M)ELL16ELL14ELL21(/M)HDR50(/M)
Click Photo
to Enlarge		ELL16ELL14ELL21
FeaturesCompatible with SM1 Lens Tubes & 30 mm Cage SystemCompatible with
SM1 Lens Tubes,
16 mm Cage System,
30 mm Cage System		Compatible with
SM05 Lens Tubes,
Open Frame Design for
OEM Applications		Compatible with
SM1 Lens Tubes,
Open Frame Design for
OEM Applications		Compatible with
SM2 Lens Tubes,
Open Frame Design for
OEM Applications		Compatible with
SM2 Lens Tubes
Additional Details
  • こちらのステージはKPRMTE/M(電動回転ステージPRMTZ8/MとK-Cube® DCサーボモーターコントローラ KDC101)に含まれております。
Motorized Rotation Mounts and Stages with Tapped Platforms
Item #PRMTZ8(/M)aELL18(/M)b
Click Photo
to Enlarge
FeaturesTapped Mounting Platform for Mounting Prisms or Other OpticsTapped Mounting Platform, Open Frame Design for OEM Applications
Additional Details
  • こちらのステージはKPRM1E/M(電動回転ステージPRMT1Z8/MとK-Cube DCサーボモーターコントローラ KDC101などのセット)に含まれております。
  • こちらのステージはELL18K/M(インターフェイスボード、取付け用ブラケットならびにPC制御用コントローラがセット)に含まれております。

ダイレクトドライブ連続回転ステージ

ステージDDR100/Mは、高速回転と高い位置精度が特長で、部品をケージ内やスキャニング、表面マッピング、レーザ溶接などのシステム内で高速回転させる必要がある用途に適しています。安定した閉ループ型制御システムとBBDシリーズのコントローラを、別売りのジョイスティック(下記参照)と併せて使用することで、正確で微細な位置決めと制御が簡単にできるようになります。

DDR100/Mには上部プレート(Central Insert)が付属します。上部プレートを取り付けると、回転ステージのSM1ネジ付き穴が塞がれてしまいますが、プレート自体にはケージロッド取り付け用のタップ穴が8個あるため、16 mmケージシステムや30 mmケージシステムを取り付けることができます。

+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
DDR100/M Support Documentation
DDR100/MCustomer Inspired! ダイレクトドライブ連続回転ステージ、SM1内孔、M4&M6タップ穴(ミリ規格)
￥778,039
Today
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
DDR100 Support Documentation
DDR100Customer Inspired! ダイレクトドライブ連続回転ステージ、SM1内孔、#8-32&1/4"-20タップ穴(インチ規格)
￥778,039
Lead Time

アダプタープレート

  • アクセサリ取付用のアダプタープレート
  • キー溝付きまたはタップ穴付きから選択
    • NR360SP9/M：オプトメカニクスアクセサリ用のM6タップ穴が17個
    • NR360SP4/M：フレクシャーステージ用アクセサリに適合した3 mmキー溝付き
  • DDR100/Mに取り付けるためのM4キャップスクリュが付属

タップ穴付きアダプタープレートNR360SP9/Mと、溝付きアダプタープレートNR360SP4/Mは、回転ステージDDR100/Mの機能を拡張できるように設計されています。NR360SP9/Mにはオプトメカニクスのセットアップを固定するためのM6タップ穴が17個あります。NR360SP4/Mには幅3 mmのキー溝が付いており、ファイバへの光結合やその他のフレクシャーステージ用アクセサリに対応できて便利です。どちらのアダプタにもM4ザグリ穴が4個あり、DDR100/Mに取り付けることができます。

+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
NR360SP9/M Support Documentation
NR360SP9/MステージHDR50/MおよびDDR100/M用アダプタープレート、M6タップ穴付き(ミリ規格)
￥16,107
Today
NR360SP4/M Support Documentation
NR360SP4/MステージHDR50/MおよびDDR100/M用アダプタープレート、幅3 mmのアライメント用溝およびM3タップ穴付き(ミリ規格)
￥20,547
7-10 Days
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
NR360SP9 Support Documentation
NR360SP9ステージHDR50およびDDR100用アダプタープレート、1/4"-20タップ穴付き(インチ規格)
￥16,107
7-10 Days
NR360SP4 Support Documentation
NR360SP4ステージHDR50およびDDR100用アダプタープレート、幅3 mmのアライメント用溝および#6-32タップ穴付き(インチ規格)
￥20,547
7-10 Days

ベンチトップ型ブラシレスDCモーターコントローラ

当社では、上記のステージの制御用として、BBDシリーズブラシレスDCサーボモーターコントローラをお勧めします。コントローラはチャンネル数に応じて選択できます。単独のステージを使用する場合は、BBD301をご使用いただけます。ジョイスティックMJC2も使用する場合はBBD302をお勧めします。そのほかのアクセサリも使用する場合は、3チャンネルコントローラBBD303をお使いいただけます。3チャンネルのすべてを、ジョイスティックMJC3を介して制御できます。

S字加減速が自由に設定できるため、振動や衝撃の無い、スムーズな高速位置決めが可能です。したがって、これらのコントローラは、高速動作(数100mm/s)と高いエンコーダ分解能を必要とするモーションコントロールに適しています。このBBDシリーズコントローラは、最新のデジタルおよびアナログ技術と、高帯域で高パワーのサーボコントロール回路を使用しており、ブラシレスDCサーボモータを最大連続出力電流2.5 A (型番BBD301)または5 A (型番BBD302とBBD303)で駆動できるように設計されています。

これらのDCサーボコントローラでは、当社のKinesisおよびXAコントロール&プログラミングインターフェイスをご利用いただくことができますので、自動モーションコントロールのアプリケーションに簡単に組み込むことができます。PCとのインターフェイスとして、柔軟性を高めるためにUSBとRS232の両方を備えており、付属のソフトウェア開発キット(SDK)を用いてステージのPC自動制御が可能です。SDKはWindowsで動作する全ての主要な開発言語をサポートしており、ActiveXライブラリまたは従来のダイナミックリンクライブラリ(DLL)の形式で提供されます。

USB接続のプラグアンドプレイによって簡単にPCでの操作が可能になります。多軸のモーションコントロールを行う場合でも、標準的なUSBハブを介して複数のユニットを1台のPCに接続できます。この機能と使いやすいソフトウェアを組み合わせることで、複雑な動作シーケンスを短時間でプログラムして実行することができます。詳細は、ブラシレスDCサーボモーターコントローラの製品紹介ページをご参照下さい。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
BBD301 Support Documentation
BBD301Customer Inspired! 1チャンネルベンチトップ型3相ブラシレスDCサーボコントローラ
￥354,078
Today
BBD302 Support Documentation
BBD302Customer Inspired! 2チャンネルベンチトップ型3相ブラシレスDCサーボコントローラ
￥534,651
Lead Time
BBD303 Support Documentation
BBD303Customer Inspired! 3チャンネルベンチトップ型3相ブラシレスDCサーボコントローラ
￥679,182
7-10 Days

2軸および3軸ジョイスティック

  • USB HIDプロトコルを使用した信頼性の高いジョイスティック
  • ジョイスティックノブによる2軸または3軸制御
  • 高速または高精度の移動を実現する2種類のモード
  • 感度調整のための速度ダイヤル
  • リモート手動操作が可能
  • PCを用いて再プログラム可能
  • 人間工学に基づいた設計

ジョイスティックMJC2およびMJC3は顕微鏡ユーザ向けに設計されており、ステージの位置決めを手動で直感的に行うことができます。MJC2にはXY制御用に2軸のジョイスティックノブ、MJC3にはXYZ制御用に3軸のジョイスティックノブが付いています。どちらのジョイスティックノブも上下左右に動かすことができますが、MJC3のジョイスティックノブでは第3軸の制御機能として時計回りまたは反時計回りにひねることができます。また、ジョイスティックには高速移動と高精度移動を切り替えるプッシュボタンと、速度制御を微調整するためのスピードダイヤルも付いています。ほとんどの用途では、コントローラに保存されたデフォルトのパラメータ設定のままですぐにお使いいただくことができ、それ以上の設定は不要です。そのような使い方をするときはホストPCに接続する必要もなく、真のリモート操作が可能です。PCを使用してパラメータを再設定したとき、それをペアリングしたコントローラにも保存できます。そのため、PCとの接続を外してもリモート操作を継続できます。

ジョイスティックMJC2およびMJC3は、当社のベンチトップ型ブラシレスDCモーターコントローラ、ラックマウント型ブラシレスDCサーボコントローラ、ラックマウント型ブラシレスDCモーターコントローラーモジュール、ステッピングモーター用コントローラに対応します。これらのコントローラやUSB HIDクラスを使うセットアップと組み合わせて使用できるように、ジョイスティックにはMini-DINポートとUSB Type-Cポートの両方が付いています。また、6ピンMini-DINプラグ-プラグケーブルとUSB 3.1 Type-A - Type-Cケーブルの2本のケーブルが付属します。USB HIDを介したジョイスティックの構成やセットアップについての詳細は、型番横の赤いアイコン(Docs Icon)をクリックしてマニュアルをご覧ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MJC2 Support Documentation
MJC22軸 USB HIDジョイスティック
￥82,237
7-10 Days
MJC3 Support Documentation
MJC33軸 USB HIDジョイスティック
￥87,470
7-10 Days
