可視域誘電体コーティング凹面ミラー、400~750 nm


  • Focal Lengths from 12 - 1000 mm
  • Ø1/2", Ø1", Ø2", or Ø75 mm
  • Dielectric Coating for 400 - 750 nm
  • No Chromatic Aberration

CM750-150-E02

Ø75 mm

CM508-150-E02

Ø2"

CM254-100-E02

Ø1"

CM127-050-E02

Ø1/2"

Focus Polychromatic
Beams without
Chromatic Aberration

Related Items


Please Wait
Common Specifications
Avaliable Diameters1/2", 1", 2", and 75 mm
Dielectric Coating Range400 - 750 nm; Ravg >99%
Clear Aperture>90% of Diameter
Surface Quality20-10 Scratch-Dig
Diameter Tolerance+0.0/-0.2 mm
SubstrateN-BK7a
Backside SurfaceFine Ground and Engraved with Part Number
(Not Polished)
  • 基板の仕様の詳細はリンクをクリックしてご覧ください。
誘電体凹面ミラーのセレクションガイド
UV (350 - 400 nm)VIS (400 - 750 nm)
NIR (750 - 1100 nm)Telecom (1280 - 1600 nm)

当社でご提供している凹面ミラーについては、「凹面ミラーガイド」タブをご参照ください。

特長

  • 誘電体コーティング範囲: 400~750 nm (-E02)
  • 誘電体コーティング範囲で平均>99%の反射率
  • 12.7 mm(1/2インチ)、25.4 mm(1インチ)、50.8 mm(2インチ)、75 mmの4種類の外径から選択可能
  • 焦点距離:12 mm ~500 mm

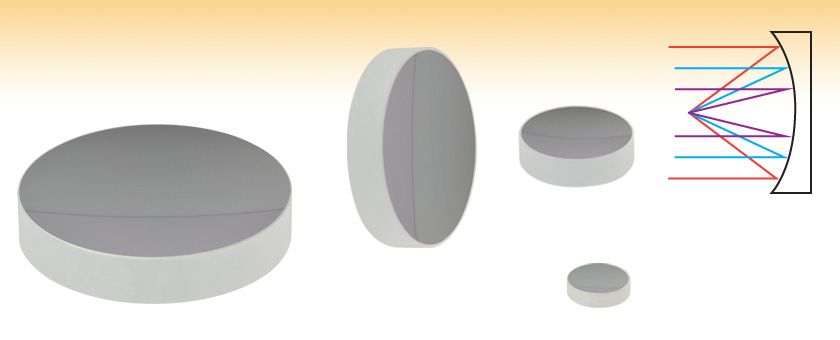

当社の広帯域誘電体凹面ミラーは、光収集、イメージングおよび集光の用途に設計されています。 この反射光学素子では、色収差を発生させることなく集光できるため、広帯域光源に特に適しています。

こちらのページでご紹介しているミラーはすべて当社の精密キネマティックミラーマウントを使用した取付けが可能です。

当社では、反射率は低くなりますが、より広い波長範囲で使用できる金属凹面ミラーもご用意しています。 これらの光学素子でカスタム仕様をご希望の場合は当社にご相談ください。

Optical Coatings and Substrates
Optic Cleaning Tutorial

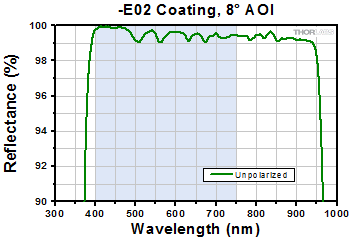

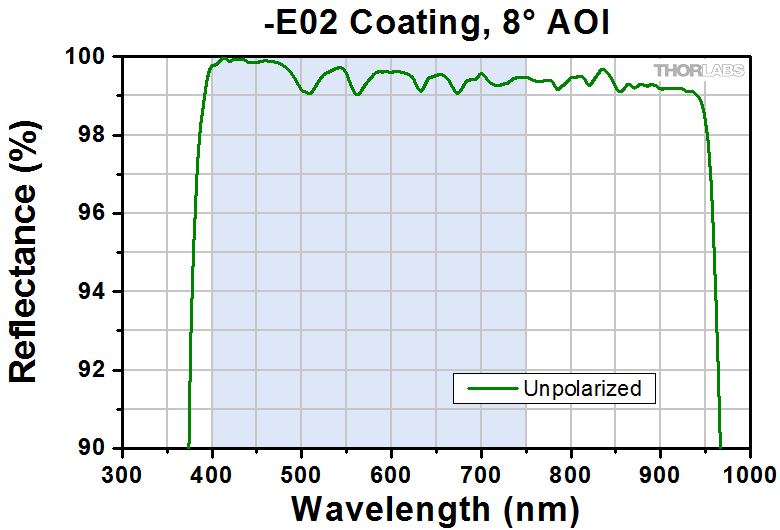

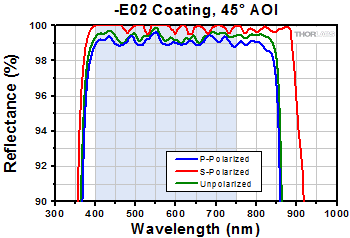

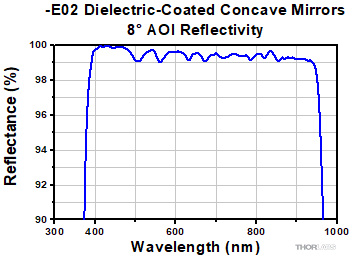

下図は、当社の-E02誘電体コーティングの反射率です。 各グラフの網掛けの範囲は、より反射率の高い推奨スペクトル範囲を示しています。 ロット毎にバラツキがあるため、実際には、この推奨スペクトル範囲よりも広い場合があります。 このデータについてご不明な点などございましたら、当社までお問い合わせください。 誘電体コーティングの対応スペクトル範囲外のミラーが必要となる用途では、 金属凹面ミラーをご検討ください。

-E02コーティング(入射角8°と45°)のエクセル形式データはこちらからダウンロードいただけます。


Posted Comments:
marcosousa011  (posted 2016-09-22 12:39:26.467)
hello, i have bought the folowing product: CM750-500-E02 - Ø75 mm Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 500 mm. I would like to know the error (+/-) of the focal distance (f).
jlow  (posted 2016-09-23 10:11:01.0)
Response from Jeremy at Thorlabs: The focal length tolerance is ±0.1mm.
rthalman  (posted 2013-12-05 13:18:45.903)
Is it possible to have you polish the back side of these instead of engraving it and putting the rough finish on? I would like to use it for a Cavity Enhanced spectroscopy instrument. Ryan Thalman Research Associate Brookhaven National Lab.
tcohen  (posted 2013-12-05 08:56:27.0)
Response from Tim at Thorlabs to Ryan: Thanks for your inquiry! We can provide customs such as this through our technical team at techsupport@thorlabs.com. An applications engineer will contact you with a quote and to discuss your transmission requirements.
Concave Mirrors Coating Options
CoatingWavelength Range
UV Enhanced Aluminum250 - 450 nm
Aluminum450 nm - 20 µm
Silver450 nm - 20 µm
Gold800 nm - 20 µm
E01 Dielectric350 - 400 nm
E02 Dielectric400 - 750 nm
E03 Dielectric750 - 1100 nm
E04 Dielectric1280 - 1600 nm

凹面ミラーセレクションガイド

凹面ミラーは、金属コーティング付き、または誘電体コーティング付きよりお選びいただけます。 金属コーティングミラーは広い波長域で比較的高い反射率(90~95%)を有します。誘電体コーティングミラーは、さらに高い反射率(>99%)を有しますが、波長範囲は金属コーティング付きと比べて狭くなっております。 凹面ミラーのコーティングの種類につきましては、右の表をご覧ください。 直径がØ12.7 mm (1/2インチ)~Ø75 mmの範囲の光学素子では、全種類のコーティングからお選びいただけます。 金属コーティング付きのミラーは焦点距離が9.5~1000 mm、誘電体コーティング付きのミラーは焦点距離が12~1000 mmの製品をご用意しております。

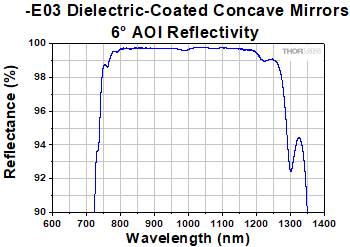

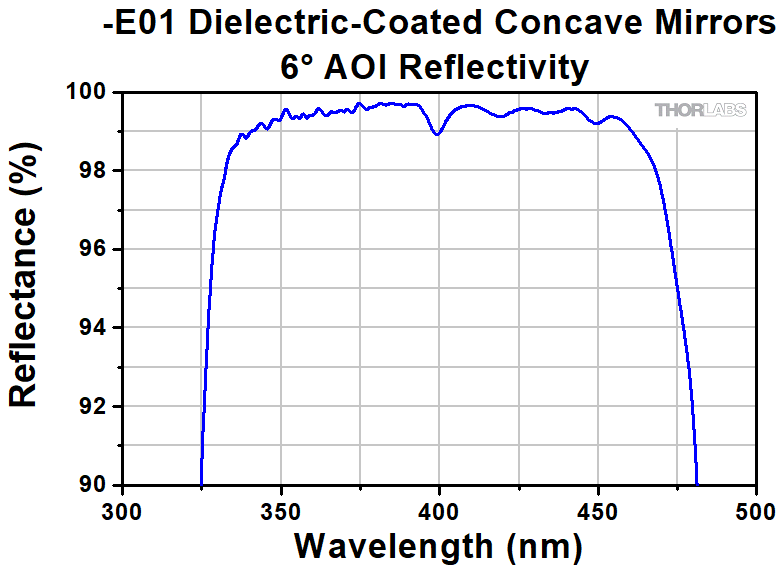

下図は、当社がラインナップする凹面ミラーの反射特性です。 各コーティング製品の詳細につきましては、グラフの折れ線をクリックするか、凡例のコーティング名をクリックしてください。 グラフはすべて凹面ミラーを使用する際の推奨入射角度の8°における反射率を示しています。

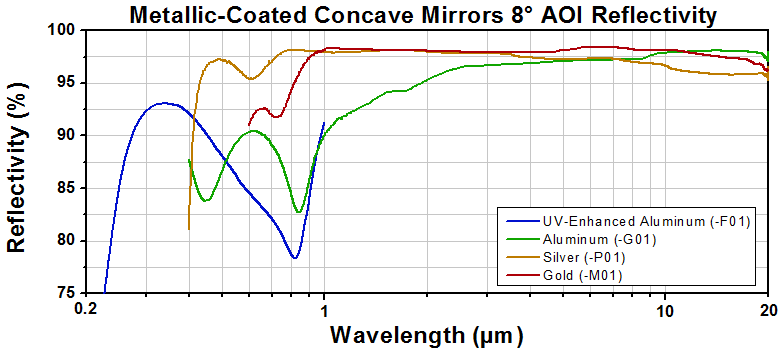

Metallic Concave Mirror 8 AOI Reflectivity

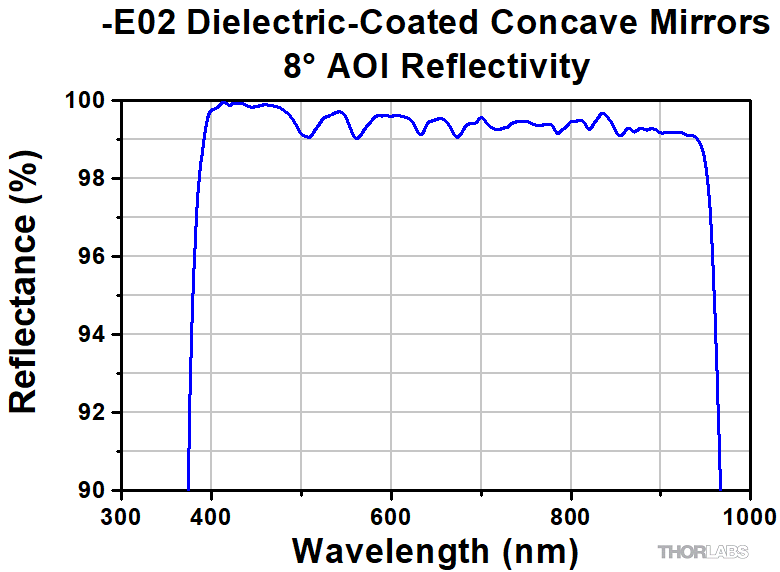

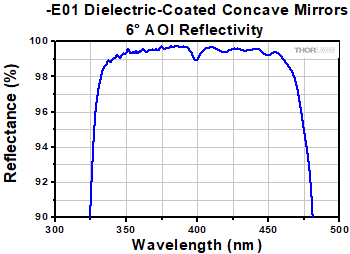

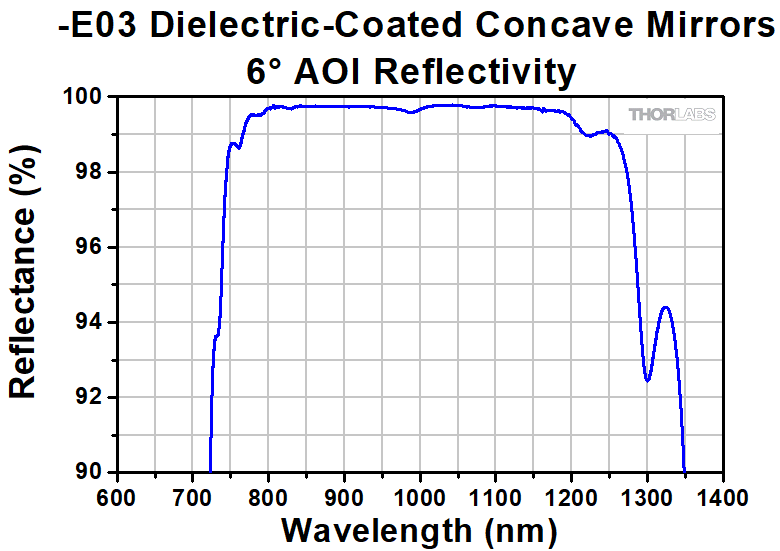

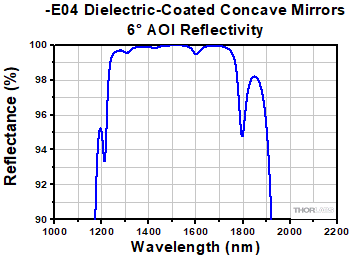

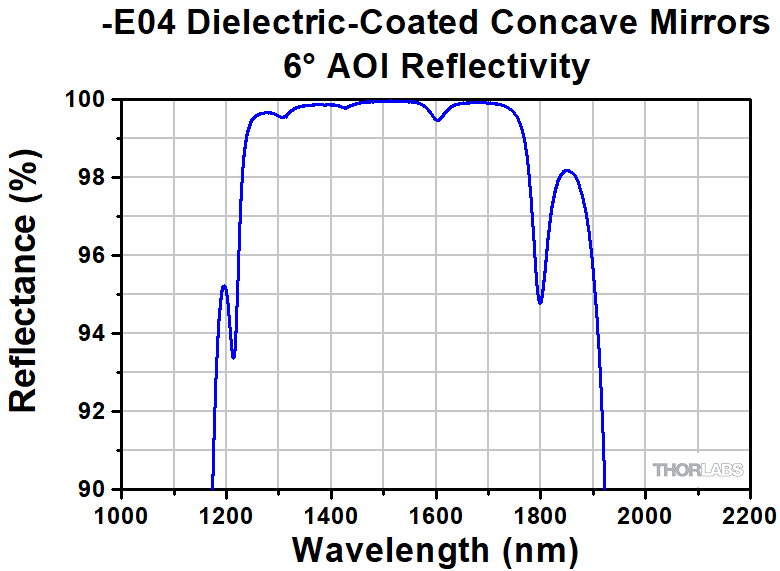

Concave Dielectric Mirrors 8 Degrees AOI

各コーティング製品の詳細につきましては、グラフの折れ線をクリックするか、凡例のコーティング名をクリックしてください。

E01 Dielectric CoatingE02 Dielectric CoatingE03 Dielectric CoatingE04 Dielectric CoatingE01 Dielectric CoatingE02 Dielectric CoatingE03 Dielectric CoatingE04 Dielectric Coating

UV Aluminum (F01)Aluminum (G01)Silver (P01)Gold (M01)UV Aluminum (F01)Aluminum (G01)Silver (P01)Gold (M01)

Ø12.7 mm(1/2インチ)広帯域誘電体コーティング凹面ミラー、400 ~750 nm

Item #Focal LengthCenter ThicknessEdge ThicknessRadius of CurvatureSurface IrregularityThickness ToleranceReference Drawing
CM127-012-E0212 mm3.0 mm3.8 mm24.0 mm (0.94")λ/4 @ 633 nm±0.2 mmConcave Mirror Drawing
CM127-025-E0225 mm3.4 mm50.0 mm (1.97")
CM127-050-E0250 mm3.2 mm100.0 mm (3.94")
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CM127-012-E02 Support Documentation
CM127-012-E02Ø1/2" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 12 mm
¥7,773
3-5 Days
CM127-025-E02 Support Documentation
CM127-025-E02Ø1/2" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 25 mm
¥7,773
3-5 Days
CM127-050-E02 Support Documentation
CM127-050-E02Ø1/2" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 50 mm
¥7,773
Today

Ø25.4 mm(1インチ)広帯域誘電体コーティング凹面ミラー、400 ~750 nm

Item #Focal LengthCenter ThicknessEdge ThicknessRadius of CurvatureSurface IrregularityThickness ToleranceReference Drawing
CM254-025-E0225 mm6.0 mm7.6 mm50.0 mm (1.97")λ/4 @ 633 nm±0.2 mmConcave Mirror Drawing
CM254-050-E0250 mm6.8 mm100.0 mm (3.94")
CM254-075-E0275 mm6.5 mm150.0 mm (5.91")
CM254-100-E02100 mm6.4 mm200.0 mm (7.87")
CM254-150-E02150 mm6.3 mm300.0 mm (11.81")≤λ/4 @ 633 nm±0.1 mm
CM254-200-E02200 mm6.2 mm400.0 mm (15.75")
CM254-250-E02250 mm6.2 mm500.0 mm (19.69")
CM254-500-E02500 mm6.1 mm1000.0 mm (39.37")
CM254-750-E02750 mm6.1 mm1500.0 mm (59.06")
CM254-1000-E021000 mm6.0 mm2000.0 mm (78.74")
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CM254-025-E02 Support Documentation
CM254-025-E02Ø1" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 25 mm
¥11,079
3-5 Days
CM254-050-E02 Support Documentation
CM254-050-E02Ø1" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 50 mm
¥11,079
Today
CM254-075-E02 Support Documentation
CM254-075-E02Ø1" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 75 mm
¥11,079
Today
CM254-100-E02 Support Documentation
CM254-100-E02Ø1" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 100 mm
¥11,079
Today
CM254-150-E02 Support Documentation
CM254-150-E02Customer Inspired! Ø1" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 150 mm
¥11,079
3-5 Days
CM254-200-E02 Support Documentation
CM254-200-E02Customer Inspired! Ø1" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 200 mm
¥11,079
3-5 Days
CM254-250-E02 Support Documentation
CM254-250-E02Customer Inspired! Ø1" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 250 mm
¥11,079
3-5 Days
CM254-500-E02 Support Documentation
CM254-500-E02Customer Inspired! Ø1" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 500 mm
¥11,079
Today
CM254-750-E02 Support Documentation
CM254-750-E02Customer Inspired! Ø1" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 750 mm
¥11,079
3-5 Days
CM254-1000-E02 Support Documentation
CM254-1000-E02Customer Inspired! Ø1" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 1000 mm
¥11,079
3-5 Days

Ø50.8 mm(2インチ)広帯域誘電体コーティング凹面ミラー、400 ~750 nm

Item #Focal LengthCenter ThicknessEdge ThicknessRadius of CurvatureSurface IrregularityThickness ToleranceReference Drawing
CM508-050-E0250 mm9.0 mm12.2 mm100.0 mm (3.94")λ/4 @ 633 nm±0.2 mmConcave Mirror Drawing
CM508-100-E02100 mm10.6 mm200.0 mm (7.87")
CM508-150-E02150 mm10.1 mm300.0 mm (11.81")
CM508-200-E02200 mm9.8 mm400.0 mm (15.75")
CM508-500-E02500 mm9.3 mm1000.0 mm (39.37")≤λ/4 @ 633 nm±0.1 mm
CM508-750-E02750 mm9.2 mm1500.0 mm (59.06")
CM508-1000-E021000 mm9.2 mm2000.0 mm (78.74")
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CM508-050-E02 Support Documentation
CM508-050-E02Ø2" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 50 mm
¥16,459
3-5 Days
CM508-100-E02 Support Documentation
CM508-100-E02Ø2" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 100 mm
¥16,459
3-5 Days
CM508-150-E02 Support Documentation
CM508-150-E02Ø2" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 150 mm
¥16,459
3-5 Days
CM508-200-E02 Support Documentation
CM508-200-E02Ø2" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 200 mm
¥16,459
3-5 Days
CM508-500-E02 Support Documentation
CM508-500-E02Customer Inspired! Ø2" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 500 mm
¥16,459
3-5 Days
CM508-750-E02 Support Documentation
CM508-750-E02Customer Inspired! Ø2" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 750 mm
¥16,459
3-5 Days
CM508-1000-E02 Support Documentation
CM508-1000-E02Customer Inspired! Ø2" Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 1000 mm
¥16,459
3-5 Days

Ø75 mm 広帯域誘電体コーティング凹面ミラー、400 ~750 nm

Item #Focal LengthCenter ThicknessEdge ThicknessRadius of CurvatureSurface IrregularityThickness ToleranceReference Drawing
CM750-075-E0275 mm12.0 mm16.7 mm150.0 mm (5.91")λ/4 @ 633 nm±0.2 mmConcave Mirror Drawing
CM750-150-E02150 mm14.3 mm300.0 mm (11.81")
CM750-200-E02200 mm13.7 mm400.0 mm (15.75")
CM750-500-E02500 mm12.7 mm1000.0 mm (39.37")
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CM750-075-E02 Support Documentation
CM750-075-E02Ø75 mm Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 75 mm
¥25,744
3-5 Days
CM750-150-E02 Support Documentation
CM750-150-E02Ø75 mm Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 150 mm
¥25,744
3-5 Days
CM750-200-E02 Support Documentation
CM750-200-E02Ø75 mm Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 200 mm
¥25,744
3-5 Days
CM750-500-E02 Support Documentation
CM750-500-E02Ø75 mm Dielectric-Coated Concave Mirror, 400 - 750 nm, f = 500 mm
¥25,744
3-5 Days
