保護膜付き金コーティング凹面ミラー、800 nm~20 µm


  • Protected Gold Coating
  • Focal Lengths from 9.5 - 1000 mm
  • Ø1/2", Ø1", Ø2", and Ø75 mm
  • No Chromatic Aberration

CM750-056-M01

Ø75 mm

CM508-038-M01

Ø2"

CM254-019-M01

Ø1"

CM127-010-M01

Ø1/2"

Focus Polychromatic
Beams without
Chromatic Aberration

Related Items


Please Wait
Common Specifications
Available Diameters1/2", 1", 2", and 75 mm
Metallic Coating Range800 nm - 20 µm; Ravg> 96%
Clear Aperture>90% of Diameter
Surface Quality40-20 Scratch-Dig
Diameter Tolerance+0.0/-0.2 mm
SubstrateN-BK7a
Backside SurfaceFine Ground and Engraved with Part Number
(Not Polished)
  • 基板の仕様の詳細はリンクをクリックしてご覧ください。
Metallic-Coated Concave Mirrors
UV-Enhanced Aluminum
250 - 450 nm
Protected Aluminum
450 nm - 20 µm
Protected Silver
450 nm - 20 µm
Protected Gold
800 nm - 20 µm

当社でご提供している凹面ミラーについては、「凹面ミラーガイド」タブをご参照ください。

特長

  • 保護膜付き金: 800 nm~20 µm
  • 12.7 mm(1/2インチ)、25.4 mm(1インチ)、50.8 mm(2インチ)、75 mmの4種類の外径から選択可能
  • 焦点距離:9.5 mm~500 mm

当社の保護膜付き金コーティング凹面ミラーは、光収集、イメージングおよび集光の用途に設計されています。 この反射光学素子では、色収差なく集光できるため、広帯域光源に特に適しています。

このミラーの平均反射率は、800 nm~20 µm の赤外スペクトル範囲で>96 % となっています。 この製品は金コーティングされたN-BK7基板に、さらにSiO2保護膜がコーティングされています。633 nmにおける表面イレギュラリティは小さく、優れた画質をご提供します。

こちらのページでご紹介しているミラーはすべて当社の精密キネマティックミラーマウントを使用した取付けが可能です。

これらの光学素子のカスタム仕様をご希望の場合は当社にご相談ください。 当社では、金属ミラーより狭い波長範囲で、より高い反射率を持つ誘電体凹面ミラーもご提供しています。

Optical Coatings and Substrates
Optic Cleaning Tutorial

下のグラフの網掛けの部分は、この光学素子をご使用になる際に推奨する波長範囲を示しています。この帯域外(特に反射率が変動したり傾斜したりしている範囲)の反射率は品質管理の面で厳密にモニタされておりません。また、ロットによってバラツキがある可能性がありますのでご注意ください。

Protected Gold at Near-Normal Incident Angle
Click to Enlarge
保護膜付き金コーティングのエクセル形式データはこちらから入手できます。

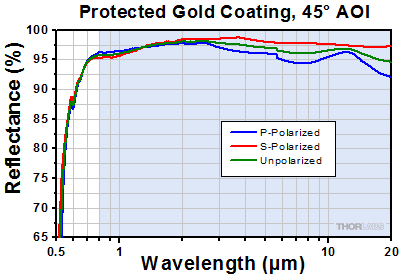

Protected Gold at 45 Degree Incident Angle
Click to Enlarge
保護膜付き金コーティングのエクセル形式データはこちらから入手できます。
