UV広帯域誘電体コーティング凹面ミラー、350~400 nm


  • Focal Lengths from 25 - 500 mm
  • Ø1/2", Ø1", or Ø75 mm
  • Dielectric Coating for 350 - 400 nm
  • No Chromatic Aberration Introduced

CM127-025-E01

(Ø1/2")

CM254-050-E01

(Ø1")

Focus Polychromatic Beams without Chromatic Aberration

CM750-150-E01

(Ø75 mm)

Related Items


Please Wait
Common Specifications
Available DiametersØ1/2", Ø1", and Ø75 mm
Dielectric Coating Range350 - 400 nm; Ravg >99%
Clear Aperture> 90% of Diameter
Surface Irregularityλ/4 @ 633 nm
Surface Quality20-10 Scratch-Dig
Diameter Tolerance+0.0/-0.2 mm
Thickness Tolerance±0.2 mm
SubstrateN-BK7a
Backside SurfaceFine Ground and Engraved with Part Number
(Not Polished)
  • 基板の詳細についてはリンクをクリックしてご覧ください。
Dielectric Concave Mirrors Selection Guidea
UV (350 - 400 nm)Visible (400 - 750 nm)
NIR (750 - 1100 nm)Telecom (1280 - 1600 nm)
  • 球面ミラーについては「凹面ミラーガイド」タブをご参照ください。

特長

  • 誘電体コーティング: 350~400 nm (-E01)
  • 誘電体コーティング範囲で平均>99%の反射率
  • 4つのサイズから選択可能: 12.7 mm(1/2インチ)、25.4 mm(1インチ)、75 mm
  • 焦点距離: 25 mm~500 mm

当社の広帯域誘電体凹面ミラーは、集光、集束、撮像用に設計されています。この反射ミラーは、色収差を抑えながら集光するので、特に広帯域光源との使用に適しています。

こちらのページでご紹介している全てのミラーは精密キネマティックミラーマウントに取り付けられます。

反射率は低くなりますが、より広い波長範囲で使用できる金属凹面ミラーもご用意しています。仕様のカスタマイズに関しては、当社へお問い合わせください。

Optical Coatings and Substrates
Optic Cleaning Tutorial

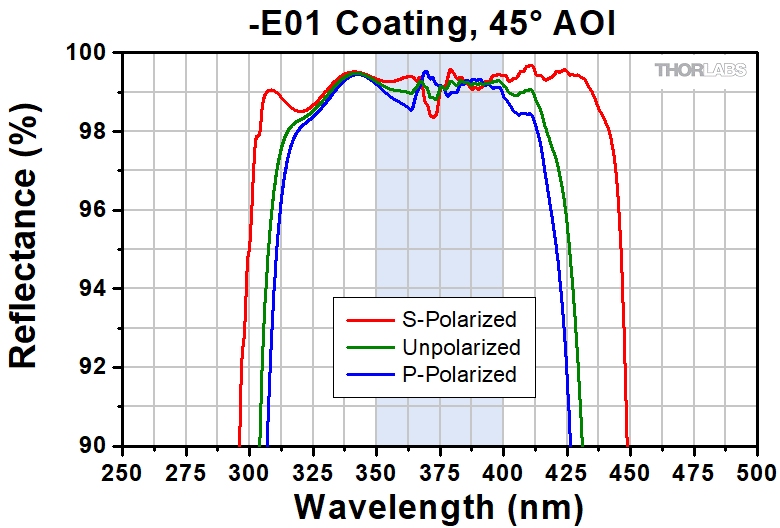

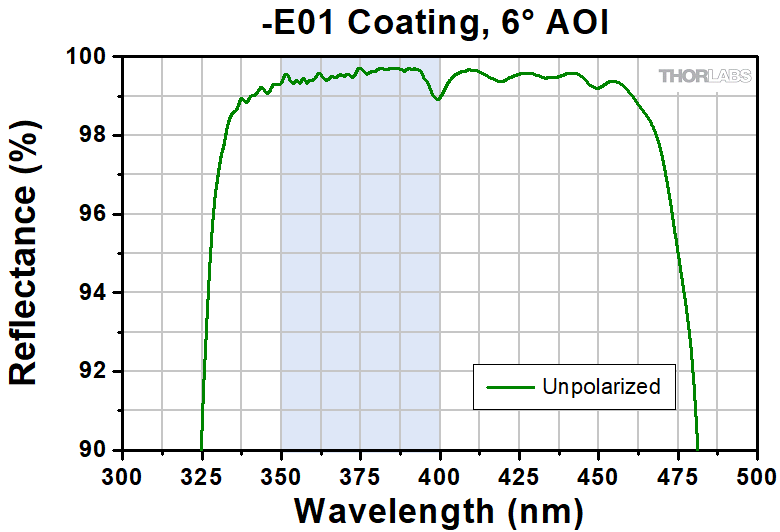

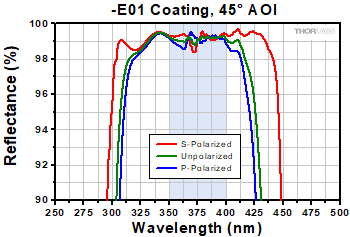

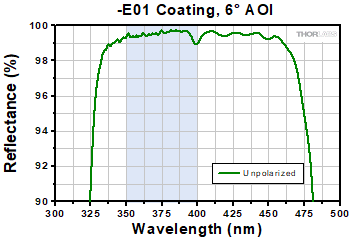

これらのプロット図は、一般的なコーティングロットでの当社の-E01誘電体コーティングの反射率です。各グラフで網掛けされている範囲は、コーティングの反射率が高い(推奨)スペクトル範囲を示しています。ロット毎にバラツキがあるため、この推奨スペクトル範囲は、実際のミラーの反射率が高い範囲よりも狭い場合があります。このデータの解釈についてご不明な点などございましたら、当社までお問い合わせください。2つの誘電体コーティングにかかるスペクトル範囲のミラーが必要となる用途では、 金属凹面ミラーをご検討ください。

-E01コーティング(入射角8°と45°)の生データを含むエクセル形式のシートはこちらからダウンロードいただけます。

Concave Mirrors Coating Options
CoatingWavelength Range
UV Enhanced Aluminum250 - 450 nm
Aluminum450 nm - 20 µm
Silver450 nm - 20 µm
Gold800 nm - 20 µm
E01 Dielectric350 - 400 nm
E02 Dielectric400 - 750 nm
E03 Dielectric750 - 1100 nm
E04 Dielectric1280 - 1600 nm

凹面ミラーセレクションガイド

凹面ミラーは、金属コーティング付き、または誘電体コーティング付きよりお選びいただけます。 金属コーティングミラーは広い波長域で比較的高い反射率(90~95%)を有します。誘電体コーティングミラーは、さらに高い反射率(>99%)を有しますが、波長範囲は金属コーティング付きと比べて狭くなっております。 凹面ミラーのコーティングの種類につきましては、右の表をご覧ください。 直径がØ12.7 mm (1/2インチ)~Ø75 mmの範囲の光学素子では、全種類のコーティングからお選びいただけます。 金属コーティング付きのミラーは焦点距離が9.5~1000 mm、誘電体コーティング付きのミラーは焦点距離が12~1000 mmの製品をご用意しております。

下図は、当社がラインナップする凹面ミラーの反射特性です。 各コーティング製品の詳細につきましては、グラフの折れ線をクリックするか、凡例のコーティング名をクリックしてください。 グラフはすべて凹面ミラーを使用する際の推奨入射角度の8°における反射率を示しています。

Metallic Concave Mirror 8 AOI Reflectivity

Concave Dielectric Mirrors 8 Degrees AOI

各コーティング製品の詳細につきましては、グラフの折れ線をクリックするか、凡例のコーティング名をクリックしてください。

E01 Dielectric CoatingE02 Dielectric CoatingE03 Dielectric CoatingE04 Dielectric CoatingE01 Dielectric CoatingE02 Dielectric CoatingE03 Dielectric CoatingE04 Dielectric Coating

UV Aluminum (F01)Aluminum (G01)Silver (P01)Gold (M01)UV Aluminum (F01)Aluminum (G01)Silver (P01)Gold (M01)
