5軸キネマティックマウント

Five Axes (Pitch, Yaw, and XYZ) of Adjustment
Mounts for Ø1/2", Ø1", or Ø2" Optics or SM-Threaded Components

K5X1

Ø1" Optic Mount

K5X1 Kinematic Mount Shown with a Ø1" Lens Tube and Ø1/2" Post

K5X05

Ø1/2" Optic Mount

K5X2

Ø2" Optic Mount

KC5X1

Cage-Compatible Ø1" Optic Mount

Please Wait

概要
Feedback

特長

12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、またはØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウント
SM05、SM1またはSM2の内ネジ付き
ピッチ、ヨー、およびXYZ調整

こちらの5軸キネマティックマウントは5軸(ピッチ、ヨー、XYZ)の調整が可能です。光学素子取付け穴にはSM05、SM1、またはSM2のいずれかの内ネジが付いており、これにマウント付き光学素子を取り付けることができます。各5軸マウントには、マウント無しの光学素子を保持するための固定リングとして、 SM05RR、SM1RR、またはSM2RRのうちのマウントの内ネジに対応する1つが付属しています。

マウントK5X05のピッチ、ヨーおよびZ軸移動用の3つのアジャスターネジはそれぞれ個別にロックできますが、X軸とY軸はロックすることができません。マウントK5X1とK5X2の5つのアジャスターネジには、すべてロック用ネジが付いています。マウントKC5X1/MのX軸またはY軸をロックするにはロック用カラーF19SC1(別売り)が必要で、ピッチ、ヨー、またはZ軸をロックするにはロック用カラーF25SC1(別売り)が必要です。

マウントには垂直方向と水平方向にラインが刻印されており、これらは光学素子取付け部のアライメントにご利用いただけます。

キネマティックマウントK5X05、K5X1、K5X2、およびKC5X1/Mは、右手系または左手系の向きでポストに取り付けることができます。マウントK5X05およびK5X1には直交する2つの取付け面に1つずつのM4用ザグリ穴があり、マウントK5X2には直交する2つの取付け面に3つずつ(合計6つ)のM4用ザグリ穴があります。KC5X1/Mには直交する2つの面にM4 x 0.7の取付け穴があり、そのほかに30 mmケージシステムに対応するØ6 mm ERシリーズケージロッド用の貫通穴が4つ付いています。

ピッチ、ヨー、XYZ移動、および回転調整のできる6軸キネマティックマウントとして、K6X05、K6XS、およびK6X2をご用意しています。

Posted Comments:

No HwangJu (posted 2025-05-14 15:41:04.757)

I want to connect K5X2 to GBE05-A. I would like to ask you a few questions about this. 1. I tried to connect through SM2A30 and it seems that there is interference between SM2A30 outer diameter and K5X2 inside. (on 3D cad) 2. When I contacted SM2A30 and K5X2 and checked it in 3D, it seems that SM2A30 is over the K5X2 adjustment part. I would like to ask if this is not connected. In addition, I would like to get recommendation if there is a mount that can adjust the angle and displacement of GBE05-A. Thank you.

bmandal (posted 2025-05-28 03:02:24.0)

Thank you for contacting Thorlabs. I reached out to you directly via email to discuss your application, and the issue appeared to be the adapter SM2A30 being inserted into the wrong end of the mount K5X2.

Jyong-Wun Chen (posted 2025-02-11 15:48:02.21)

Hi, I want to mount a ZBE1UVB beam expander on a K5X1 5-Axis Locking Kinematic Mount. Is this possible? Can it be installed directly, or do I need to purchase an adapter? Also, is the load capacity of the K5X1 sufficient?

jdelia (posted 2025-02-19 01:54:21.0)

Thank you for contacting Thorlabs. The K5X1 has an SM1-threaded aperture and the ZBE1UVB has external SM1 threads on both ends so it can be screwed in directly. I have reached out to you directly via email to discuss your application further.

Sung-Dong Han (posted 2024-08-27 14:51:19.083)

Please tell me the load capacity of this product (K5X1)

jdelia (posted 2024-08-29 11:59:27.0)

Thank you for contacting Thorlabs. While we have not characterized a load capacity for our 5-axis mounts, I have contacted you directly via email to discuss your application and whether the load you would like to mount would be suitable for these devices.

Kai Kühnlenz (posted 2024-08-20 12:04:05.37)

Hello, in the drawing of the K5X05-Mount you can see the nominal values. Do they describe the case, where the K5X05 is shown in the middle of it's adjustment range? (So it's z-range is 4.6mm, does the drawing show the mount, when it's in the middel of that, at 2.3mm, so i can move it 2,3mm in either direction?)

jdelia (posted 2024-08-21 03:53:36.0)

Thank you for contacting Thorlabs. Yes, you are correct. The CAD drawing shows the mount at its nominal position, meaning at the middle of its travel range.

Jakob Reichel (posted 2020-10-02 12:34:23.52)

Is it possible to screw in a lens tube from the back side (even when x/y adjustment is off-center)?

YLohia (posted 2020-10-02 09:48:59.0)

Thank you for contacting Thorlabs. Unfortunately, it is not possible to screw in a lens tube from the back of the K5X1.

Andrey Revyakin (posted 2020-08-16 13:22:44.663)

a beefier (or 2") option that supports heavy 10x beam expanders would be great to have.

YLohia (posted 2020-08-19 09:32:03.0)

Hello, thank you for your feedback. I have posted your suggestion on our internal product engineering forum for further consideration as a future product in our catalog.

user (posted 2019-10-19 19:59:14.623)

Are you planing to design a 2" version of K5X1 compatible with a 60mm cage system? Thank you.

YLohia (posted 2019-10-21 10:27:03.0)

Hello, thank you for contacting Thorlabs. We currently do not have any plans of offering a 2", 600 mm cage-compatible version of the K5X1. That being said, I have posted your request on our internal product engineering forum for further consideration as a future catalog item.

user (posted 2019-10-14 10:18:04.06)

Would it possible to replace the two 100-tpi X,Y-translation screws with a compact motorized actuators, e.g., PIAK10?

YLohia (posted 2019-10-14 04:57:12.0)

Hello, thank you for contacting Thorlabs. Unfortunately, this is not possible as these XY adjusters feature a 3/16" mounting barrel while the PIAK10 has a 1/4"-80 Thread and 3/8" Barrel. We do not have any compatible motorized actuators for the 3/16"-100 thread.

user (posted 2019-06-05 16:38:44.487)

This is good - can you please offer version with all metric parts?!

YLohia (posted 2019-06-13 09:19:46.0)

Hello, thank you for contacting Thorlabs. This part is counterbored mounting hole, so it is compatible with 8-32 threads as well as M4 threads. If there is a specific requirement you have regarding this, please reach out to us via email.

user (posted 2018-11-09 17:45:48.663)

A greater X and Y translation would be great on this product. Thank you!

mmcclure (posted 2018-11-12 08:28:54.0)

Thank you for your feedback! I have logged your suggestion in our internal forum for further consideration by our engineers.

hfarah (posted 2018-07-24 08:44:45.353)

Is the K5X1 mount compatible with the M4 or 8-32 screws? or both?

YLohia (posted 2018-07-24 08:17:50.0)

Hello, the K5X1 mount is compatible with both since it is a counterbored hole.

glenn.cellbio (posted 2018-02-23 17:29:49.81)

Hi My name is Glenn. Can 5 Axis kinematic mount use as C-mount on microscope ? I have a Zeiss 2 port phototube but with slightly different tilting angle of each port , I'm currently use fixed 1X C-mount , can I use this product to adjust? Thank you so much!

llamb (posted 2018-03-30 03:15:00.0)

Hello Glenn, thank you for contacting Thorlabs. The K5X1 has an SM1-threaded bore, to which you can connect a thread adapter (like our SM1A10) in order to adapt to C-mount threads. I will reach out to you directly to discuss your application further and see if this product is suitable.

a.webber-date (posted 2018-02-19 15:30:49.08)

Hello, We would really like to have something like this, only cage mountable. Might be worth putting on your internal forum if it isn't there already

llamb (posted 2018-03-04 04:57:53.0)

Thank you for contacting Thorlabs and for your feedback. I will add this idea to our internal product forum so that hopefully we can offer a cage mountable 5-axis kinematic mount in the future. I will also reach out to you directly to discuss this further.

yanliu (posted 2017-04-14 17:10:47.077)

Could you make a 2" version of K5X1? Thanks!

tfrisch (posted 2017-04-27 04:54:39.0)

Hello, thank you for contacting Thorlabs. I have posted your feedback in our internal engineering forum. I will also reach out to you directly to discuss your application.

user (posted 2016-05-19 09:55:15.577)

Dear Thorlabs team, is it be possible to purchase a two inch version of the K5X1 mount? Thanks.

besembeson (posted 2016-05-19 09:45:59.0)

Response from Bweh at Thorlabs USA: We don't have this at the moment and offering as a special will require modifying several components to accommodate 2". Please contact me at techsupport@thorlabs.com so I can discuss further your requirements.

ali.mahdavi (posted 2015-07-28 10:36:09.6)

regarding product K5X1 I just need half of this! rotation plus x-y mount any solution?

besembeson (posted 2015-09-23 06:38:21.0)

Response from Bweh at Thorlabs USA: We don't have a single solution at the moment. One way to achieve this now is to couple an XY mount such as the LM1XY to a rotation mount such as the CRM1 (or similar) using a coupler like the SM1T2 (or similar).

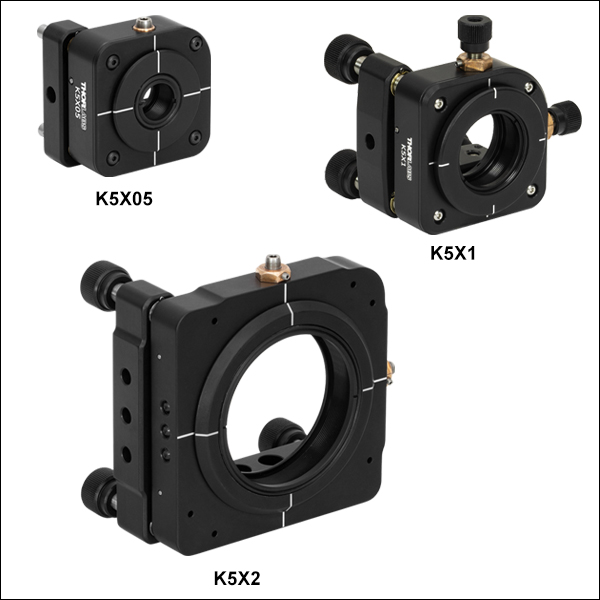

5軸キネマティックマウント、ポスト取付け可能

ズーム

Click to Enlarge
Figure G1.3 キネマティックマウントK5X2の
背面

Click to Enlarge
Figure G1.2 キネマティックマウントK5X1の背面

Click to Enlarge
Figure G1.1 キネマティックマウントK5X05の背面

Ø12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、またはØ50 mm～Ø50.8 mm(Ø2インチ)の光学素子の取付けが可能
SM05、SM1またはSM2の内ネジ付き
ロック可能な軸
- Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウント：ロック可能な軸が3つ
- Ø25 mm～Ø25.4 mm(Ø1インチ)とØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウント：ロック可能な軸が5つ
ポストへの取付け
- Ø12 mm～Ø12.7 mm(Ø1/2インチ)とØ25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウント：90°の位置にM4用ザグリ穴が2つ
- Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウント：90°の位置にM4用ザグリ穴が3つずつ(合計6個)

5軸キネマティックマウントK5X05、K5X1、およびK5X2 は、5軸(ピッチ、ヨー、XYZ)の調整が可能です。マウントK5X05のピッチ、ヨーおよびZ軸移動用の3つのアジャスターネジにはロック用ネジが付いていますが、X軸とY軸はロックすることができません。マウントK5X1とK5X2の5つのアジャスターネジには、すべてロック用ネジが付いています。

これらのキネマティックマウントの光学素子取付け穴には、SM05、SM1、またはSM2のいずれかの内ネジが付いており、これにマウント付き光学素子を取り付けることができます。また、マウント無しの光学素子を保持するための固定リングとして、 SM05RR、SM1RR、またはSM2RRのうちのマウントの内ネジに対応する1つが付属しています。各マウントに適した光学素子のサイズについてはTable G1.4をご覧ください。マウントには垂直方向と水平方向にラインが刻印されており、これらは光学素子取付け部のアライメントにご利用いただけます。

キネマティックマウントK5X05、K5X1、およびK5X2は、右手系または左手系の向きでポストに取り付けることができます。マウントK5X05とK5X1には直交する2つの取付け面に1つずつのM4用ザグリ穴があり、マウントK5X2には直交する2つの取付け面に3つずつ(合計6つ)のM4用ザグリ穴があります。

キネマティックマウントの5軸を調整するには、2 mmの六角レンチまたはボール(六角)ドライバ(付属しておりません)がお使いいただけます。マウントK5X05には、ノブの付いていない3/16"-100アジャスターネジが5つ付いています。ピッチ、ヨーおよびZ軸調整用の3つのネジは2 mm六角レンチを使用してロックできます。また、Ø1.8 mmのサイドホールも付いており、スペースが限られているセットアップでも調整ができるようになっています。キネマティックマウントK5X1とK5X2には、ピッチ、ヨーおよびZ軸調整用の取外し可能なノブが付いた1/4"-80アジャスターネジが3つあり、これらは2 mm六角レンチでロックできます。K5X1とK5X2のX軸とY軸には3/16"-100アジャスターネジがそれぞれ1つずつ(計2つ)付いており、それらは付属の0.035インチ六角レンチでロックできます。マウントK5X1のX軸とY軸には取外し可能なノブがついています。マウントK5X1またはK5X2でさらに高い調整分解能が必要な場合には、3つの1/4"-80アジャスターネジを差動アジャスターネジDAS110またはDM22に交換することができます。

Table G1.4 Specifications
Item #	Optic Diameter	Max Optic Thickness	Clear Aperture	Optic Cell Threading	Pitch/Yaw Adjustment (Resolution)	X/Y Adjustment (Resolution)	Z Adjustment^a(Resolution)	Included Retaining Ring	Mounting Counterbores	Dimensions
K5X05	1/2"	0.33" (8.4 mm)	0.44" (11.0 mm)	SM05 (0.535"-40)	±4° (8 mrad/rev)	±1.0 mm (254 µm/rev)	±4.6 mm (254 µm/rev)	SM05RR^b	Two #8 (M4)	1.76" x 1.76" x 1.44" (44.8 mm x 44.8 mm x 36.7 mm)
K5X1	1"	0.38" (9.5 mm)	0.90" (22.9 mm)	SM1 (1.035"-40)	±4° (8 mrad/rev)	±1.0 mm (254 µm/rev)	±3.2 mm (318 µm/rev)	SM1RR^c	Two #8 (M4)	2.54" x 2.54" x 2.10" (64.4 mm x 64.4 mm x 53.3 mm)
K5X2	2"	0.42" (10.7 mm)	1.90" (48.3 mm)	SM2 (2.035"-40)	±3° (4.6 mrad/rev)	±2.0 mm (254 µm/rev)	±3.8 mm (318 µm/rev)	SM2RR^d	Six #8 (M4)s	3.52" x 3.52" x 2.05" (89.3 mm x 89.3 mm x 52.2 mm)

Z軸方向に移動させるときは、あおり調整(チップ/チルト)用の3つのアジャスターネジを、すべて同じ方向に均等に回します。
推奨スパナレンチ(別売り):SPW603またはSPW603L
推奨スパナレンチ(別売り):SPW602またはSPW606
推奨スパナレンチ(別売り):SPW604

30 mmケージ用5軸キネマティックマウント、ポスト取付け可能

ズーム

Table 1.1 Specifications
Item #	KC5X1(/M)
Optic Diameter	1"
Optic Thickness	0.38" (9.5 mm) Max
Clear Aperture	0.90" (22.9 mm)
Optic Cell Threading	Internal SM1 (1.035"-40)
Pitch/Yaw Adjustment (Resolution)	±3° (6.2 mrad/rev)
X/Y Adjustment (Resolution)^a	±1.0 mm (254 µm/rev)
Z Adjustment (Resolution)^b	±3.0 mm (318 µm/rev)
Included Retaining Ring	SM1RR^c
Post Mounting	Two 8-32 Holes (Two M4 x 0.7 Holes)
Dimensions	2.69" x 2.69" x 1.57" (68.2 mm x 68.2 mm x 39.9 mm)
Weight	0.38 kg (0.83 lbs)

ピッチ/ヨーを±1°の範囲を越えて調整している場合は、マウントのX/Y移動範囲はケージシステムのロッドとの干渉により小さくなります。
Z軸方向に移動させるときは、3つの角度調整用アジャスターネジを、すべて同じ方向に均等に回します。
推奨スパナレンチ(別売り): SPW602、SPW606、SPW801

Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子取付け用、SM1内ネジ付き
ピッチ、ヨー、およびXYZ調整
30 mm ケージシステムに取付け可能
ポスト取付け用のM4 x 0.7ネジ穴が2つ(90°に配置)

RCR25A-P01 Collimator in a C4W Cage Cube

Click to Enlarge

View Imperial Product List

型番	数量	Description
KC5X1	1	30 mmケージシステム用5軸キネマティックマウント、Ø1インチ光学素子用、#8-32タップ穴(インチ規格)
CP33	2	SM1ネジ付き30 mmケージプレート、厚さ0.35インチ、固定リング2個付属、#8-32タップ穴(インチ規格)
ER6	4	Ø6 mmケージアセンブリーロッド、長さ 152.4 mm
TR3	1	Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ3インチ(インチ規格)
564HK	1	2 mm(5/64インチ)六角レンチ、10本入り

View Metric Product List

型番	数量	Description
KC5X1/M	1	30 mmケージシステム用5軸キネマティックマウント、Ø25 mm～Ø25.4 mm光学素子用、M4 x 0.7タップ穴(ミリ規格)
CP33/M	2	SM1ネジ付き30 mmケージプレート、厚さ8.9 mm、固定リング2個付属、M4タップ穴(ミリ規格)
ER6	4	Ø6 mmケージアセンブリーロッド、長さ 152.4 mm
TR20/M	1	Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ20 mm(ミリ規格)
564HK	1	2 mm(5/64インチ)六角レンチ、10本入り

Figure G2.2 ケージシステムに組込まれたマウントKC5X1(/M)の六角レンチ564HKを用いた調整

30 mmケージ用5軸キネマティックマウントKC5X1/Mは5軸(ピッチ、ヨー、XYZ方向)の調整が可能です。このマウントにはSM1内ネジ付きの光学素子取付け穴があり、厚さ9.5 mmまでのØ25 mm～Ø25.4 mm(Ø1インチ)光学素子を、付属の固定リングSM1RRを用いて固定できます。固定リングはスパナレンチSPW602、SPW606、またはSPW801を使用して締め付けます。光学素子の厚さがそれ以上の場合は、まず当社のSM1シリーズレンズチューブに取付け、そのレンズチューブをマウント前面プレートのSM1内ネジに取り付けます。前面プレートには垂直方向および水平方向のラインが刻印されており、これらは光学素子のアライメント用に使用できます。

角度とZ軸移動は3つの1/4"-80ネジで調整し、これらのネジはロック用カラーF25SC1(別売り)で固定できます。X軸およびY軸は2つの3/16"-100ネジで調整しますが、これらはロック用カラーF19SC1(別売り)で固定できます。5つのアジャスターネジはすべて2 mm六角レンチまたはボール(六角)ドライバ(付属しておりません)で操作可能です。また、角度およびZ軸移動用の3つのアジャスターネジにはノブが付いています。Figure G2.2に示すように、マウントの前面プレートと背面プレートの間に付いており、手で回すこともできますし、各ノブのエッジにある6つの穴のいずれかに2mm六角レンチを挿入して回すこともできます。

ポスト取付け用の2つのM4 x 0.7ネジ穴は90°の位置に配置されているため、マウントをポストに取り付ける際は右手系でも左手系でも構成できます。マウントには、Ø6 mm ERシリーズケージロッドを取り付けるための4つの貫通穴があり、これらを用いて30 mmケージシステムに取り付けることができます。ケージシステム内での適切な位置が決まったら、背面プレートのロック用固定ネジ(2 mm六角)を用いてロッドに固定します。
