ルチル(TiO₂)偏光子


  • Extinction Ratio: 100 000:1
  • 2.2 - 4 µm Wavelength Range
  • Transmits Linearly Polarized Light

GTR8-MIR

GTR5-MIR

GTR5-MIR Mounted in a
PRM1GL10 Rotation Mount

Related Items


Please Wait
Rutile Polarizer Beam Path Drawing
Click to Enlarge

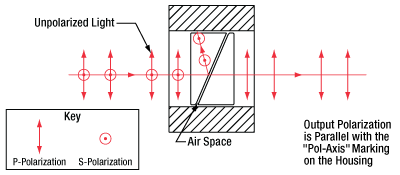

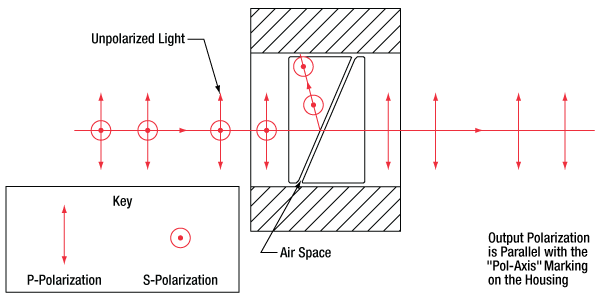

ルチル偏光子の側面図。
無偏光が入射すると、S偏光は反射されて吸収され、P偏光は透過します。

特長

  • 消光比:100 000:1
  • 波長範囲:2.2~4 µm
  • 全波長範囲に対して、入射面と出射面にARコーティング

当社のルチル(TiO2)偏光子を使用することにより、消光比100 000:1の偏光状態が得られます。この製品は、エアスペース設計で2.2~4 µmの波長範囲のレーザでご使用いただくために設計されています。なおルチル製の偏光プリズムは、適切にコリメートされた光での使用を前提とした製品ですのでご注意ください。発散光では、出力光が複数になります。

当社のルチル偏光プリズムはグランフーコー型として設計されており、2つの直角プリズムを若干離してエアギャップが作られています。ルチルは正の複屈折性を有するため、方解石のような負の複屈折性を有する材料と異なり、異常光線ではなく常光線が透過します。無偏光状態の光が偏光子に入射すると、ビーム光は内部界面で2本の偏光に分岐します。それぞれの屈折率(noおよびne)が異なるため、常光線(P偏光)は偏光子内を曲がることなく直進するのに対して、異常光線(S偏光)は全反射によって向きを変えられ、偏光子の筺体に吸収されます。出射光の偏光方向は、偏光子の筺体に示される偏光軸の線と平行になります。

このルチル偏光子には、λ/4の研磨光学面があり、その光学面の開口は、Ø5 mmまたはØ8 mmです。さらに入射面と出射面が全波長範囲に対応してARコーティング付きになっています。またこの製品には、偏光軸が明瞭に刻印されたアルミニウム製の筺体が付属します。GTR5の筺体は1辺が9.6 mmの立方体で、GTR8は1辺が15.9 mmの立方体です。

GTM5がSM05PM5PRM05GL5/Mのマウントに取付け可能であるのに対し、GTM8はSM1PM10PRM1GL10/Mのマウントに取付け可能です。

Item #GTR5-MIRGRT8-MIR
MaterialTiO2 (Rutile)a
Extinction Ratiob100 000:1
Wavelength Range2.2 - 4 µm

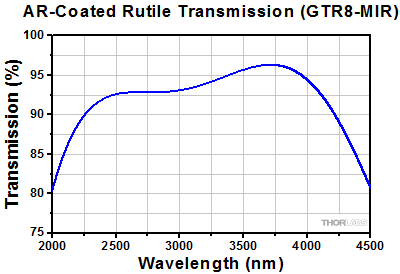

Transmission93% Average within Specified Wavelength Range
Acceptance Angle (Typical)±2.0°
Beam Deviation< 3 arcmin
Surface Quality20-10 Scratch-Dig
Surface Flatness (@633 nm)λ/4
AR Coating (Entrance and Exit Windows)Ravg < 1% from 2.2 - 4 µm
Clear ApertureØ5 mmØ8 mm
HousingAnodized Aluminum
Housing Dimensions (l x w x h)9.1 mm x 9.5 mm x 9.5 mm10.7 mm x 15.9 mm x 15.9 mm
Recommended MountsSM05PM5
PRM05GL5
SM1PM10
PRM1GL10
  • リンクをクリックすると基板の仕様がご覧になれます。
  • 消光比(ER)は、評価する上で十分な偏光比を有する直線偏光を入射したときに得られる、最大透過率の最小透過率に対する比率です。偏光子の透過軸に対して入射光の偏光方向が平行のときに最大透過率、そこから偏光子を90°回転させると最小透過率が得られます。
