レーザーライン偏光ビームスプリッターキューブ

Extinction Ratio: T_p:T_s > 3000:1
Six Laser Line Wavelengths Available
10 mm, 1/2", and 1" Cubes Available

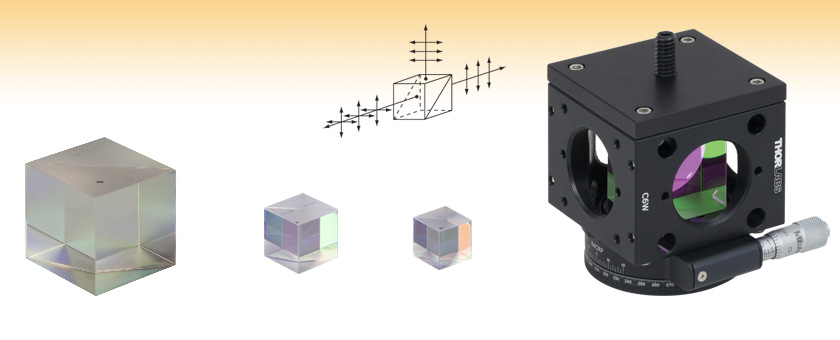

PBS25-532

532 nm, 1" Cube

PBS12-1550

1550 nm, 1/2" Cube

1" Beamsplitter Cube Shown in C6W Cage Cube with B4CRP Rotation Platform and B6C Clamp

PBS10-780

780 nm, 10 mm Cube

Please Wait

概要
グラフ
損傷閾値
LIDTの計算
BSキューブの取付け
BSセレクションガイド
Feedback
偏光子ガイド

Common Specifications
Material	UV Fused Silica^a
Extinction Ratio^b	T_P:T_S > 3000:1
Transmission Efficiency^c,d	T_P > 95%
Reflection Efficiency^c,d	R_S > 99.5%
Transmitted Beam Deviation^c	0° ± 5 arcmin
Reflected Beam Deviation^c	90° ± 5 arcmin
Clear Aperture	> 80% of Length and Width

リンクをクリックすると基板の仕様がご覧になれます。
消光比(ER)は、直線偏光を入射したときの最大透過率の最小透過率に対する比率です。ビームスプリッターキューブの透過軸に対して入射光の偏光方向が平行のときに最大透過率、そこからキューブを90°回転させると最小透過率が得られます。
設計波長での仕様
透過率ならびに反射率はビームスプリッタのコーティングに基づくもので、表面損失は考慮されていません。典型的な透過率のグラフならびにデータについては「グラフ」タブをご参照ください。

特長

設計波長:532 nm、633 nm、780 nm、980 nm、1064 nm、1550 nm
3種類のサイズ:10 mm、12.7 mm(1/2インチ)、25.4 mm(1インチ)
各表面の反射率: < 0.25%
消光比: T_P:T_S > 3000:1
キューブ上部には型番と光路を示す矢印が刻印

当社のレーザーライン偏光ビームスプリッターキューブは、10 mm、12.7 mm(1/2インチ)、25.4 mm(1インチ)のサイズでご提供しています。キューブは、532 nm、633 nm、780 nm、980 nm (25.4 mm(1インチ)サイズのみ)、1064 nm、1550 nmの6種類のARコーティングからお選びいただけます。キューブは、誘電体ビームスプリッターコーティングでS偏光成分を反射させ、P偏光成分を透過させることで、S偏光成分とP偏光成分を分離します。最大の偏光消光比を得るには、T_P:T_S > 3000:1 の消光比を持つ透過ビームをご使用ください。

これらのビームスプリッターキューブは、2つのUV溶融石英(UVFS)ガラスプリズムから成っています。2つのプリズムのうちの一方の斜辺に誘電体ビームスプリッターコーティングを施し、その後、2つのプリズムを接着剤を用いて貼り合わせています。最後に右略図の通り、キューブの4面にARコーティングを施しています。キューブ上部のドットはビームスプリッターコーティングが施されているプリズムを示しています。光をどの面に入射してもS偏光成分とP偏光成分を分離することは可能です。キューブの上面には推奨光路の1つが刻印されています。

マウントの種類や取付け方法、対応するビームスプリッターキューブについては、上の「BSキューブの取付け 」タブをご参照ください。また、25.4 mm(1インチ)のキューブは、ケージキューブ付きでもご提供しています。カスタム仕様のビームスプリッターキューブのご注文は当社までお問い合わせください。高出力の用途には、ハイパワー偏光ビームスプリッターキューブをご用意しています。広域の波長範囲には、当社の広帯域偏光ビームスプリッターキューブのぺージをご覧ください。

ビームスプリッターキューブの概略図
(この図ではわかりやすくするためにコーティングと接着層を表示していますが、原寸大ではありません。)

Click to Enlarge
25.4 mm(1インチ)のビームスプリッターキューブは、
プリズムマウントBSH1/M を使って直接ブレッドボードに取り付けられます。他のオプションについては、「BSキューブの取付け」タブをご参照ください。

Click to Enlarge
上面には、型番と推奨光路が刻印されています。

下のグラフは各レーザーライン偏光ビームスプリッターキューブの透過率曲線を表しています。グラフの点線はキューブの設計波長を示しています。

Click to Enlarge
生データはこちらからダウンロードいただけます

Damage Threshold Specifications
Design Wavelength (Item # Suffix)	Damage Threshold
532 nm (-532)	CW^a	100 W/cm (532 nm, Ø1.000 mm)
532 nm (-532)	Pulsed	2 J/cm² (532 nm, 10 ns, 10 Hz, Ø0.470 mm)
1064 nm (-1064)	CW^a	1.5 kW/cm (1070 nm, Ø1.012 mm)
1064 nm (-1064)	Pulsed	2 J/cm² (1064 nm, 10 ns, 10 Hz, Ø0.517 mm)
1550 nm (-1550)	CW^a	1.5 kW/cm (1540 nm, Ø0.087 mm)

ビームのパワー密度はW/cmの単位で計算します。線形パワー密度が長パルスおよびCW光源において最も適した測定基準である理由については、下記の「CWレーザと長パルスレーザ」をご覧ください。

当社のレーザーライン偏光ビームスプリッターキューブの損傷閾値データ

右の仕様は当社のレーザーライン偏光ビームスプリッターキューブの測定値です。

レーザによる損傷閾値について

このチュートリアルでは、レーザ損傷閾値がどのように測定され、使用する用途に適切な光学素子の決定にその値をどのようにご利用いただけるかを総括しています。お客様のアプリケーションにおいて、光学素子を選択する際、光学素子のレーザによる損傷閾値(Laser Induced Damage Threshold ：LIDT)を知ることが重要です。光学素子のLIDTはお客様が使用するレーザの種類に大きく依存します。連続(CW)レーザは、通常、吸収(コーティングまたは基板における)によって発生する熱によって損傷を引き起こします。一方、パルスレーザは熱的損傷が起こる前に、光学素子の格子構造から電子が引き剥がされることによって損傷を受けます。ここで示すガイドラインは、室温で新品の光学素子を前提としています(つまり、スクラッチ&ディグ仕様内、表面の汚染がないなど)。光学素子の表面に塵などの粒子が付くと、低い閾値で損傷を受ける可能性があります。そのため、光学素子の表面をきれいで埃のない状態に保つことをお勧めします。光学素子のクリーニングについては「光学素子クリーニングチュートリアル」をご参照ください。

テスト方法

当社のLIDTテストは、ISO/DIS 11254およびISO 21254に準拠しています。

初めに、低パワー/エネルギのビームを光学素子に入射します。その光学素子の10ヶ所に1回ずつ、設定した時間(CW)またはパルス数(決められたprf)、レーザを照射します。レーザを照射した後、倍率約100倍の顕微鏡を用いた検査で確認し、すべての確認できる損傷を調べます。特定のパワー/エネルギで損傷のあった場所の数を記録します。次に、そのパワー/エネルギを増やすか減らすかして、光学素子にさらに10ヶ所レーザを照射します。このプロセスを損傷が観測されるまで繰返します。損傷閾値は、光学素子が損傷に耐える、損傷が起こらない最大のパワー/エネルギになります。1つのミラーBB1-E02の試験結果は以下のようなヒストグラムになります。

上の写真はアルミニウムをコーティングしたミラーでLIDTテストを終えたものです。このテストは、損傷を受ける前のレーザのエネルギは0.43 J/cm² (1064 nm、10 ns pulse、 10 Hz、Ø1.000 mm)でした。

Example Test Data
Fluence	# of Tested Locations	Locations with Damage	Locations Without Damage
1.50 J/cm²	10	0	10
1.75 J/cm²	10	0	10
2.00 J/cm²	10	0	10
2.25 J/cm²	10	1	9
3.00 J/cm²	10	1	9
5.00 J/cm²	10	9	1

試験結果によれば、ミラーの損傷閾値は 2.00 J/cm² (532 nm、10 ns pulse、10 Hz、 Ø0.803 mm)でした。尚、汚れや汚染によって光学素子の損傷閾値は大幅に低減されるため、こちらの試験はクリーンな光学素子で行っています。また、特定のロットのコーティングに対してのみ試験を行った結果ではありますが、当社の損傷閾値の仕様は様々な因子を考慮して、実測した値よりも低めに設定されており、全てのコーティングロットに対して適用されています。

CWレーザと長パルスレーザ

光学素子がCWレーザによって損傷を受けるのは、通常バルク材料がレーザのエネルギを吸収することによって引き起こされる溶解、あるいはAR(反射防止)コーティングのダメージによるものです[1]。1 µsを超える長いパルスレーザについてLIDTを論じる時は、CWレーザと同様に扱うことができます。

パルス長が1 nsと1 µs の間のときは、損傷は吸収、もしくは絶縁破壊のどちらかで発生していると考えることができます(CWとパルスのLIDT両方を調べなければなりません)。吸収は光学素子の固有特性によるものか、表面の不均一性によるものかのどちらかによって起こります。従って、LIDTは製造元の仕様以上の表面の質を有する光学素子にのみ有効です。多くの光学素子は、ハイパワーCWレーザで扱うことができる一方、アクロマティック複レンズのような接合レンズやNDフィルタのような高吸収光学素子は低いCWレーザ損傷閾値になる傾向にあります。このような低い損傷閾値は接着剤や金属コーティングにおける吸収や散乱によるものです。

Linear Power Density Scaling

線形パワー密度におけるLIDTに対するパルス長とスポットサイズ。長パルス～CWでは線形パワー密度はスポットサイズにかかわらず一定です。このグラフの出典は[1]です。

繰返し周波数(prf)の高いパルスレーザは、光学素子に熱的損傷も引き起こします。この場合は吸収や熱拡散率のような因子が深く関係しており、残念ながらprfの高いレーザが熱的影響によって光学素子に損傷を引き起こす場合の信頼性のあるLIDTを求める方法は確立されておりません。prfの大きいビームでは、平均出力およびピークパワーの両方を等しいCW出力と比較する必要があります。また、非常に透過率の高い材料では、prfが上昇してもLIDTの減少は皆無かそれに近くなります。

ある光学素子の固有のCWレーザの損傷閾値を使う場合には、以下のことを知る必要があります。

レーザの波長
ビーム径(1/e²)
ビームのおおよその強度プロファイル(ガウシアン型など)
レーザのパワー密度(トータルパワーをビームの強度が1/e²の範囲の面積で割ったもの)

ビームのパワー密度はW/cmの単位で計算します。この条件下では、出力密度はスポットサイズとは無関係になります。つまり、スポットサイズの変化に合わせてLIDTを計算し直す必要がありません(右グラフ参照)。平均線形パワー密度は、下の計算式で算出できます。

ここでは、ビーム強度プロファイルは一定であると仮定しています。次に、ビームがホットスポット、または他の不均一な強度プロファイルの場合を考慮して、おおよその最大パワー密度を計算する必要があります。ご参考までに、ガウシアンビームのときはビームの強度が1/e²の2倍のパワー密度を有します(右下図参照)。

次に、光学素子のLIDTの仕様の最大パワー密度を比較しましょう。損傷閾値の測定波長が光学素子に使用する波長と異なっている場合には、その損傷閾値は適宜補正が必要です。おおよその目安として参考にできるのは、損傷閾値は波長に対して比例関係であるということです。短い波長で使う場合、損傷閾値は低下します(つまり、1310 nmで10 W/cmのLIDTならば、655 nmでは5 W/cmと見積もります)。

CW Wavelength Scaling

この目安は一般的な傾向ですが、LIDTと波長の関係を定量的に示すものではありません。例えば、CW用途では、損傷はコーティングや基板の吸収によってより大きく変化し、必ずしも一般的な傾向通りとはなりません。上記の傾向はLIDT値の目安として参考にしていただけますが、LIDTの仕様波長と異なる場合には当社までお問い合わせください。パワー密度が光学素子の補正済みLIDTよりも小さい場合、この光学素子は目的の用途にご使用いただけます。

当社のウェブ上の損傷閾値の仕様と我々が行った実際の実験の値の間にはある程度の差があります。これはロット間の違いによって発生する誤差を許容するためです。ご要求に応じて、当社は個別の情報やテスト結果の証明書を発行することもできます。損傷解析は、類似した光学素子を用いて行います(お客様の光学素子には損傷は与えません)。試験の費用や所要時間などの詳細は、当社までお問い合わせください。

パルスレーザ

先に述べたように、通常、パルスレーザはCWレーザとは異なるタイプの損傷を光学素子に引き起こします。パルスレーザは損傷を与えるほど光学素子を加熱しませんが、光学素子から電子をひきはがします。残念ながら、お客様のレーザに対して光学素子のLIDTの仕様を照らし合わせることは非常に困難です。パルスレーザのパルス幅に起因する光学素子の損傷には、複数の形態があります。以下の表中のハイライトされた列は当社の仕様のLIDT値が当てはまるパルス幅に対する概要です。

パルス幅が10^-9 sより短いパルスについては、当社の仕様のLIDT値と比較することは困難です。この超短パルスでは、多光子アバランシェ電離などのさまざまなメカニクスが損傷機構の主流になります[2]。対照的に、パルス幅が10^-7 sと10^-4 sの間のパルスは絶縁破壊、または熱的影響により光学素子の損傷を引き起こすと考えられます。これは、光学素子がお客様の用途に適しているかどうかを決定するために、レーザービームに対してCWとパルス両方による損傷閾値を参照しなくてはならないということです。

Pulse Duration	t < 10^-9 s	10^-9 < t < 10^-7 s	10^-7 < t < 10^-4 s	t > 10^-4 s
Damage Mechanism	Avalanche Ionization	Dielectric Breakdown	Dielectric Breakdown or Thermal	Thermal
Relevant Damage Specification	No Comparison (See Above)	Pulsed	Pulsed and CW	CW

お客様のパルスレーザに対してLIDTを比較する際は、以下のことを確認いただくことが重要です。

Energy Density Scaling

エネルギ密度におけるLIDTに対するパルス長＆スポットサイズ。短パルスでは、エネルギ密度はスポットサイズにかかわらず一定です。このグラフの出典は[1]です。

レーザの波長
ビームのエネルギ密度(トータルエネルギをビームの強度が1/e²の範囲の面積で割ったもの)
レーザのパルス幅
パルスの繰返周波数(prf)
実際に使用するビーム径(1/e² )
ビームのおおよその強度プロファイル(ガウシアン型など)

ビームのエネルギ密度はJ/cm²の単位で計算します。右のグラフは、短パルス光源には、エネルギ密度が適した測定量であることを示しています。この条件下では、エネルギ密度はスポットサイズとは無関係になります。つまり、スポットサイズの変化に合わせてLIDTを計算し直す必要がありません。ここでは、ビーム強度プロファイルは一定であると仮定しています。ここで、ビームがホットスポット、または他の不均一な強度プロファイルの場合を考慮して、おおよその最大パワー密度を計算する必要があります。ご参考までに、ガウシアンビームのときは一般にビームの強度が1/e²のときの2倍のパワー密度を有します。

次に、光学素子のLIDTの仕様と最大エネルギ密度を比較しましょう。損傷閾値の測定波長が光学素子に使用する波長と異なっている場合には、その損傷閾値は適宜補正が必要です[3]。経験則から、損傷閾値は波長に対して以下のような平方根の関係であるということです。短い波長で使う場合、損傷閾値は低下します(例えば、1064 nmで 1 J/cm²のLIDTならば、532 nmでは0.7 J/cm²と計算されます)。

Pulse Wavelength Scaling

波長を補正したエネルギ密度を得ました。これを以下のステップで使用します。

ビーム径は損傷閾値を比較する時にも重要です。LIDTがJ/cm²の単位で表される場合、スポットサイズとは無関係になりますが、ビームサイズが大きい場合、LIDTの不一致を引き起こす原因でもある不具合が、より明らかになる傾向があります[4]。ここで示されているデータでは、LIDTの測定には＜1 mmのビーム径が用いられています。ビーム径が5 mmよりも大きい場合、前述のようにビームのサイズが大きいほど不具合の影響が大きくなるため、LIDT (J/cm²)はビーム径とは無関係にはなりません。

次に、パルス幅について補正します。パルス幅が長くなるほど、より大きなエネルギに光学素子は耐えることができます。パルス幅が1～100 nsの場合の近似式は以下のようになります。

Pulse Length Scaling

お客様のレーザのパルス幅をもとに、光学素子の補正されたLIDTを計算するのにこの計算式を使います。お客様の最大エネルギ密度が、この補正したエネルギ密度よりも小さい場合、その光学素子はお客様の用途でご使用いただけます。ご注意いただきたい点は、10^-9 s と10^-7 sの間のパルスにのみこの計算が使えることです。パルス幅が10^-7 sと10^-4 sの間の場合には、CWのLIDTも調べなければなりません。

当社のウェブ上の損傷閾値の仕様と我々が行った実際の実験の値の間にはある程度の差があります。これはロット間の違いによって発生する誤差を許容するためです。ご要求に応じて、当社では個別のテスト情報やテスト結果の証明書を発行することも可能です。詳細は、当社までお問い合わせください。

[1] R. M. Wood, Optics and Laser Tech. 29, 517 (1997).
[2] Roger M. Wood, Laser-Induced Damage of Optical Materials (Institute of Physics Publishing, Philadelphia, PA, 2003).
[3] C. W. Carr et al., Phys. Rev. Lett. 91, 127402 (2003).
[4] N. Bloembergen, Appl. Opt. 12, 661 (1973).

レーザーシステムが光学素子に損傷を引き起こすかどうか判断するプロセスを説明するために、レーザによって引き起こされる損傷閾値(LIDT)の計算例をいくつかご紹介します。同様の計算を実行したい場合には、右のボタンをクリックしてください。計算ができるスプレッドシートをダウンロードいただけます。ご使用の際には光学素子のLIDTの値と、レーザーシステムの関連パラメータを緑の枠内に入力してください。スプレッドシートでCWならびにパルスの線形パワー密度、ならびにパルスのエネルギ密度を計算できます。これらの値はスケーリング則に基づいて、光学素子のLIDTの調整スケール値を計算するのに用いられます。計算式はガウシアンビームのプロファイルを想定しているため、ほかのビーム形状(均一ビームなど)には補正係数を導入する必要があります。 LIDTのスケーリング則は経験則に基づいていますので、確度は保証されません。なお、光学素子やコーティングに吸収があると、スペクトル領域によってLIDTが著しく低くなる場合があります。LIDTはパルス幅が1ナノ秒(ns)未満の超短パルスには有効ではありません。

ガウシアンビームの最大強度は均一ビームの約2倍です。

CWレーザの例
波長1319 nm、ビーム径(1/e²)10 mm、パワー0.5 Wのガウシアンビームを生成するCWレーザーシステム想定します。このビームの平均線形パワー密度は、全パワーをビーム径で単純に割ると0.5 W/cmとなります。

CW Wavelength Scaling

しかし、ガウシアンビームの最大パワー密度は均一ビームの約2倍です(右のグラフ参照)。従って、システムのより正確な最大線形パワー密度は1 W/cmとなります。

アクロマティック複レンズAC127-030-CのCW LIDTは、1550 nmでテストされて350 W/cmとされています。CWの損傷閾値は通常レーザ光源の波長に直接スケーリングするため、LIDTの調整値は以下のように求められます。

CW Wavelength Scaling

LIDTの調整値は350 W/cm x (1319 nm / 1550 nm) = 298 W/cmと得られ、計算したレーザーシステムのパワー密度よりも大幅に高いため、この複レンズをこの用途に使用しても安全です。

ナノ秒パルスレーザの例:パルス幅が異なる場合のスケーリング
出力が繰返し周波数10 Hz、波長355 nm、エネルギ1 J、パルス幅2 ns、ビーム径(1/e²)1.9 cmのガウシアンビームであるNd:YAGパルスレーザーシステムを想定します。各パルスの平均エネルギ密度は、パルスエネルギをビームの断面積で割って求めます。

Pulse Energy Density

上で説明したように、ガウシアンビームの最大エネルギ密度は平均エネルギ密度の約2倍です。よって、このビームの最大エネルギ密度は約0.7 J/cm²です。

このビームのエネルギ密度を、広帯域誘電体ミラーBB1-E01のLIDT 1 J/cm²、そしてNd:YAGレーザーラインミラーNB1-K08のLIDT 3.5 J/cm²と比較します。LIDTの値は両方とも、波長355 nm、パルス幅10 ns、繰返し周波数10 Hzのレーザで計測しました。従って、より短いパルス幅に対する調整を行う必要があります。 1つ前のタブで説明したようにナノ秒パルスシステムのLIDTは、パルス幅の平方根にスケーリングします:

Pulse Length Scaling

この調整係数により広帯域誘電体ミラーBB1-E01のLIDTは0.45 J/cm²に、Nd:YAGレーザーラインミラーのLIDTは1.6 J/cm²になり、これらをビームの最大エネルギ密度0.7 J/cm²と比較します。広帯域ミラーはレーザによって損傷を受ける可能性があり、より特化されたレーザーラインミラーがこのシステムには適していることが分かります。

ナノ秒パルスレーザの例:波長が異なる場合のスケーリング
波長1064 nm、繰返し周波数2.5 Hz、パルスエネルギ100 mJ、パルス幅10 ns、ビーム径(1/e²)16 mmのレーザ光を、NDフィルタで減衰させるようなパルスレーザーシステムを想定します。これらの数値からガウシアン出力における最大エネルギ密度は0.1 J/cm²になります。Ø25 mm、OD 1.0の反射型NDフィルタ NDUV10Aの損傷閾値は355 nm、10 nsのパルスにおいて0.05 J/cm²で、同様の吸収型フィルタ NE10Aの損傷閾値は532 nm、10 nsのパルスにおいて10 J/cm²です。1つ前のタブで説明したように光学素子のLIDTは、ナノ秒パルス領域では波長の平方根にスケーリングします。

Pulse Wavelength Scaling

スケーリングによりLIDTの調整値は反射型フィルタでは0.08 J/cm²、吸収型フィルタでは14 J/cm²となります。このケースでは吸収型フィルタが光学損傷を防ぐには適した選択肢となります。

マイクロ秒パルスレーザの例
パルス幅1 µs、パルスエネルギ150 µJ、繰返し周波数50 kHzで、結果的にデューティーサイクルが5%になるレーザーシステムについて考えてみます。このシステムはCWとパルスレーザの間の領域にあり、どちらのメカニズムでも光学素子に損傷を招く可能性があります。レーザーシステムの安全な動作のためにはCWとパルス両方のLIDTをレーザーシステムの特性と比較する必要があります。

この比較的長いパルス幅のレーザが、波長980 nm、ビーム径(1/e²)12.7 mmのガウシアンビームであった場合、線形パワー密度は5.9 W/cm、1パルスのエネルギ密度は1.2 x 10^-4 J/cm²となります。これをポリマーゼロオーダ1/4波長板WPQ10E-980のLIDTと比較してみます。CW放射に対するLIDTは810 nmで5 W/cm、10 nsパルスのLIDTは810 nmで5 J/cm²です。前述同様、光学素子のCW LIDTはレーザ波長と線形にスケーリングするので、CWの調整値は980 nmで6 W/cmとなります。一方でパルスのLIDTはレーザ波長の平方根とパルス幅の平方根にスケーリングしますので、1 µsパルスの980 nmでの調整値は55 J/cm²です。光学素子のパルスのLIDTはパルスレーザのエネルギ密度よりはるかに大きいので、個々のパルスが波長板を損傷することはありません。しかしレーザの平均線形パワー密度が大きいため、高出力CWビームのように光学素子に熱的損傷を引き起こす可能性があります。

当社のビームスプリッターキューブ用に、様々なマウントをご提供しています。下記のマウントを使用してキューブをポストに取り付けたり、16 mmまたは30 mmケージシステムに組み込んだりすることができます。ポスト取付け用のマウントは、M4タップ穴付きØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストまたはØ25 mm～Ø25.4 mm(Ø1インチ)ポストに取り付け可能です。

Post-Mountable Mounts for Beamsplitter Cubes
Click Photo to Enlarge (Cubes Not Included)
Item #	PCM(/M)	BSH10(/M) BSH05(/M) BSH20(/M) BSH1(/M) BSH2(/M)	FBTB(/M)	KM100PM(/M)	KM200PM(/M)	KM100B(/M)	KM200B(/M)	K6XS
Required Accessories	Base: PCMP(/M)	-	-	Clamp: PM3(/M) or PM4(/M)	Clamp: PM3(/M) or PM4(/M)	Clamp: PM3(/M) or PM4(/M)	Clamp: PM3(/M) or PM4(/M)	Adapter: K6A1(/M)
Mounting Options	Ø1/2" Posts	Ø1/2" Posts^a,b	Ø1/2" Posts	Ø1/2" Posts	Ø1/2" Posts	Ø1/2" Posts	Ø1/2" Posts	Ø1/2" Posts
Features	Compact	Compact	Glue-In Mount with Precision Tip, Tilt, and Rotation	Tip and Rotation	Tip and Rotation	Kinematic Mount	Kinematic Mount	6-Axis Mount
Compatible Beamsplitter Cube Size(s)	Up to 20 mm	10 mm, 1/2", 20 mm, 1", 2"	5 mm	Up to 20 mm^c Up to 1" ^d	Up to 20 mm^c Up to 1" ^d Up to 2" ^e	Up to 20 mm^c Up to 1" ^d	Up to 20 mm^c Up to 1" ^d Up to 2" ^e	5 mm 10 mm 1/2"

BSH10/MをØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストにとりつけるにはネジアダプタAP8E4Eが必要です。
BSH1/MおよびBSH2/Mは2つのM6ザグリ穴を使用して光学テーブルに直接取り付けることができます。
クランプPM3/Mを使用した場合
クランプPM4/Mを使用した場合
PM4/MおよびエクステンションポストPM4SP/Mを使用した場合

Cage System Mounts for Beamsplitter Cubes
Click Photo to Enlarge (Cubes Not Included)
Item #	Cage Cube: SC6W	ARV1	CRM1(/M) or CRM1P(/M)	Cage Cube: C4W or C6W^a		CCM1-4ER(/M)	CCM1-A4ER(/M)	CCM1-B4ER(/M)	CCM1-C4ER(/M)
Required Accessories	Clamp: SB6C, Platform: SPM2	-	Adapter: K6A1(/M)	Clamp: B6C, Platform: B3C(/M) or B4C(/M)	Clamp: B6C, Platform: B3CR(/M) or B4CRP(/M)	-	-	-	-
Mounting Options	16 mm Cage Systems	30 mm Cage Systems	30 mm Cage Systems or Ø1/2" Posts		30 mm Cage Systems	30 mm Cage Systems or Ø1/2" Posts
Features	Compact	Compact	Rotation Mount	Fixed or Kinematic Platforms	Rotation Platforms	-	One Rotation Mount	Two Rotation Mounts @ 180°	Two Rotation Mounts @ 90°
Compatible Beamsplitter Cube Size(s)	10 mm	5 mm 10 mm	5 mm 10 mm 1/2"	1/2" 20 mm 1"		5 mm (with BS5CAM Adapter) 10 mm (with BS10CAM Adapter) 1/2" (with BS127CAM Adapter) 20 mm (with BS20CAM Adapter) 1" (Directly Compatible)

上の写真では可能な組み合わせを2つ表示しています。ケージキューブ、クランプならびにプラットフォームは自由に組み合わせることができます。

ビームスプリッタのセレクションガイド

当社ではビームを強度比や偏光に基づいて分岐する、様々なタイプのビームスプリッタを豊富に取り揃えています。プレート型やキューブ型のビームスプリッタのほか、形状の異なるペリクルや複屈折性結晶を用いた製品もございます。それぞれの概要や特徴・用途の比較についてはこちらの概要タブをご覧ください。ビームスプリッタの多くはマウント付きまたはマウント無しでご提供しています。以下では、当社のビームスプリッタの全製品を一覧できます。各種類のMore [+]をクリックすると、ビームスプリッタの種類、波長域、分岐比/消光比、透過率、サイズなどの詳細をご覧いただけます。

プレート型ビームスプリッタ

偏光無依存ビームスプリッタ、プレート型

偏光ビームスプリッタ、プレート型

特記がない限り入射角は45°
円形光学素子のみ30 arcminウェッジ付き
P偏光用に設計されています。

キューブ型ビームスプリッタ

偏光無依存ビームスプリッタ、キューブ型

偏光キューブおよび多面体ビームスプリッタ

Type	Wavelength Range	Extinction Ratio (T_P:T_S)	Typical Transmission	AR Coated Faces	Cemented	Available Cube/ Polyhedron Side Length
Standard: Unmounted 16 mm Cage Cube 30 mm Cage Cube	420 - 680 nm	>1000:1		Yes	Yes	Unmounted: 5 mm, 10 mm, 1/2", 20 mm, 1", and 2" Mounted: 20 mm in a 16 mm Cage Cube, 1" in a 30 mm Cage Cube
	620 - 1000 nm
	700 - 1300 nm
	900 - 1300 nm
	1200 - 1600 nm
Wire Grid: Unmounted 30 mm Cage Cube	400 - 700 nm	>1000:1 (AOI: 0° - 5°) >100:1 (AOI: 0° - 25°)	P-Pol. S-Pol.	Yes	Yes	Unmounted: 1" Mounted: 20 mm in a 16 mm Cage Cube, 1" in a 30 mm Cage Cube
High-Power Laser Line: Unmounted 30 mm Cage Cube	355 nm	>2000:1			No	Unmounted: 1/2" and 1" Mounted: 1" in a 30 mm Cage Cube
	405 nm
	532 nm
	633 nm
	780 - 808 nm
	1064 nm
Laser Line: Unmounted 30 mm Cage Cube	532 nm	>3000:1		Yes	Yes	Unmounted: 10 mm, 1/2", and 1" Mounted: 1" in a 30 mm Cage Cube
	633 nm
	780 nm
	980 nm
	1064 nm
	1550 nm
High-Power, Broadband, High Extinction Ratio Polarizers	700 - 1100 nm	>1000:1 (700 - 1100 nm) >5000:1 (750 - 1000 nm) >10 000:1 (800 - 900 nm)		Yes	No	12.7 mm (Input/Output Face, Square)
	900 - 1300 nm	>1000:1 (900 - 1300 nm) >10 000:1 (900 - 1250 nm) >100 000:1 (980 - 1080 nm)				10.0 mm and 5.0 mm (Input/Output Face, Square)
Laser-Line Variable	532 nm	Not Specified	No Graph Available	Yes	Yes	Assembly Mounted in a 30 mm Cage Cube
	633 nm
	780 nm
	1064 nm
	1550 nm
Broadband Variable	420 - 680 nm	Not Specified	No Graph Available	Yes	Yes	Assembly Mounted in a 30 mm Cage Cube
	690 - 1000 nm
	900 - 1200 nm
	1200 - 1600 nm
Circular Polarizer/Beamsplitter	532 nm	Not Specified	No Graph Available	Yes	Yes	Assembly Mounted in a 30 mm Cage Cube
	633 nm
	780 nm
	1064 nm
	1550 nm

ペリクルビームスプリッタ

偏光無依存ビームスプリッタ、ペリクル型

結晶ビームスプリッタ

偏光ビームスプリッタ、結晶型

保護用筐体、ネジ切り無しリング、またはシリンダにマウント済み
マウント無しの製品と保護用筐体またはネジ切り無しシリンダにマウント済みの製品をご用意しています。

その他

その他のビームスプリッタ

Posted Comments:

user (posted 2022-03-21 14:10:18.203)

It would be nice if you gave the polarization extinction ratio for the reflected port, i.e. Rs:Rp. How much p polarization gets reflected compared to s polarization?

cdolbashian (posted 2022-03-25 03:25:44.0)

Thank you for contacting Thorlabs. We have reached out to you via email to see if we have the record of your PBS test data.

Joseph Vance (posted 2020-10-16 12:19:20.69)

Hi, I would be interested in cubes that are AR coated for 852 nm, the cesium D2 line. Since 780 is included for rubidium D2, I would imagine there is also widespread interest in 852nm.

YLohia (posted 2020-11-03 09:40:30.0)

Hello, thank you for contacting Thorlabs. Custom versions of these beamsplitters can be requested by emailing techsupport@thorlabs.com. We will discuss the possibility of offering this directly.

spassky (posted 2018-10-03 20:06:24.4)

i can't get the raw data of 633 nm. All the raw data i can download is of 532 nm.

YLohia (posted 2018-10-03 09:13:24.0)

Hello, the file includes raw data for all wavelengths (532, 633, 780, 980, 1064, and 1550 nm). You would have to select the appropriately titled sheet in Excel.

偏光子セレクションガイド

当社では、ワイヤーグリッド、フィルム、方解石、α-BBO、ルチル、ならびにビームスプリッタを含むさまざまな偏光子をご用意しております。ワイヤーグリッド偏光子のラインナップは、可視域から遠赤外域にも達する波長範囲に対応します。ナノ粒子直線フィルム偏光子は最高で100 000:1の消光比を有しています。また、その他のフィルム偏光子は、可視域から近赤外域までの光の偏光に使用できる製品としてお手軽な価格でご提供しております。次に当社のビームスプリッタ偏光子は反射ビームの利用や、より完全に偏光された透過ビームの使用を可能にします。最後に、α-BBO(UV域)、方解石(可視～近赤外域)、ルチル(近赤外～中赤外域)ならびに、オルトバナジン酸イットリウム(YVO₄)(近赤外域～中赤外域)偏光子は、それぞれの波長範囲で100 000:1の高い消光比を有する製品となっております。

偏光子の種類、波長範囲、消光比、透過率、ならびにサイズについては、下の表のMore [+]をクリックしてご覧ください。

Wire Grid Polarizers

Film Polarizers

Beamsplitting Polarizers

Polarizer Type	Wavelength Range	Extinction Ratio	Transmission^a	Available Sizes
Polarizing Plate Beamsplitters	405 nm	>10 000:1		Ø1" and 25 mm x 36 mm
	532 nm
	633 nm
	780 nm
	808 nm
	1030 nm
	1064 nm
	1310 nm
	1550 nm
Polarizing Bandpass Filters	355 nm +6 nm / -9 nm	1 000 000:1		25.2 mm x 35.6 mm
Broadband Polarizing Beamsplitter Cubes (Unmounted, 16 mm Cage Cube, or 30 mm Cage Cube)	420 nm - 680 nm	1000:1^e		5 mm, 10 mm, 1/2", 20 mm^f, 1"^f, and 2"
	620 nm - 1000 nm
	700 nm - 1300 nm
	900 nm - 1300 nm
	1200 nm - 1600 nm
Wire Grid Polarizing Beamsplitter Cubes (Unmounted or 30 mm Cage Cube)	400 nm - 700 nm	>1 000:1 (AOI: 0° - 5°) >100:1 (AOI: 0° - 25°)	P-Pol. S-Pol.	1"^f
Laser-Line Polarizing Beamsplitter Cubes (Unmounted or 30 mm Cage Cube)	532 nm	3000:1		10 mm, 1/2", 1"^f
	633 nm
	780 nm
	980 nm			1"^f
	1064 nm			10 mm, 1/2", 1"^f
	1550 nm			10 mm, 1/2", 1"^f
High-Power Laser-Line Polarizing Beamsplitter Cubes (Unmounted or 30 mm Cage Cube)	355 nm	2000:1		1/2" and 1"^f
	405 nm
	532 nm
	633 nm
	780 - 808 nm
	1064 nm
High-Power, Broadband, High Extinction Ratio Polarizers	700 nm - 1100 nm	> 1000:1 (700 - 1100 nm) > 5000:1 (750 - 1000 nm) > 10 000:1 (800 - 900 nm)		12.7 mm (Input/Output Face, Square)
High-Power, Broadband, High Extinction Ratio Polarizers	900 nm - 1300 nm	>1000:1 (900 - 1300 nm) >10 000:1 (900 - 1250 nm) >100 000:1 (980 - 1080 nm)		10 mm and 5 mm (Input/Output Face, Square)
Calcite Beam Displacers	350 nm^g - 2.3 µm (Uncoated)	-		10 mm^b (Clear Aperture, Square)
Yttrium Orthovanadate (YVO₄) Beam Displacers	488 nm - 3.4 µm (Uncoated)	-		>3 mm x 5 mm Ellipse^h (Clear Aperture)
Yttrium Orthovanadate (YVO₄) Beam Displacers	2000 nm (V Coated)	-		>3 mm x 5 mm Ellipse^h (Clear Aperture)

alpha-BBO Polarizers

Calcite Polarizers

Quartz Polarizers

Magnesium Fluoride Polarizers

Yttrium Orthovanadate (YVO₄) Polarizers

Rutile Polarizers

透過率特性をご覧になるにはグラフのアイコンをクリックしてください。各特性データは、ある1つの基板またはコーティングの透過率をサンプルとして示しており、その特性は保証されているものではありません。
偏光軸の印付きのマウント、ネジ切り無しリング、またはシリンダに取付け済み。
マウント無し、または偏光軸印付きのSM05ネジ付きマウントに取付け済みのタイプをご用意。
マウント無し、または偏光軸印付きのSM01ネジ付きマウントに取付け済みのタイプをご用意。
PBS519: T_P:T_S > 1000:1(平均値)
マウント無し、またはケージシステム対応キューブに取り付け済みのタイプをご用意。
方解石は天然の物質で、350 nmあたりの典型的な透過率は約75%となります(Transmission欄をご覧ください)。
マウント無し、またはØ12.7 mmの筐体(ネジ切りなし)に取付け済みのタイプをご用意。
方解石の透過率特性は、直線偏光が偏光子筐体に記されている偏光軸とアライメントしている場合に有効です。
Vコーティング(1064 nm)付きの製品は、型番末尾が「-C26」となっています。
マウント無し、または偏光軸印付きのマウントやネジ切り無しシリンダに取付け済みのタイプをご用意。

10 mm、レーザーライン偏光ビームスプリッターキューブ

ズーム

Item #		PBS10-532	PBS10-633	PBS10-780	PBS10-1064	PBS10-1550
Design Wavelength		532 nm	633 nm	780 nm	1064 nm	1550 nm
Cube Size		10.0 mm x 10.0 mm x 10.0 mm
Clear Aperture		> 8.0 mm x 8.0 mm
Transmitted Wavefront Error		< λ/4 at 633 nm over Ø8.0 mm
AR Coating Reflectance (0° AOI)		R_abs < 0.25% @ 532 nm	R_abs < 0.25% @ 633 nm	R_abs < 0.25% @ 780 nm	R_abs < 0.25% @ 1064 nm	R_abs < 0.25% @ 1550 nm
Damage Thresholds	CW^a	100 W/cm @ 532 nm (Ø1.000 mm)	-	-	1.5 kW/cm @ 1070 nm (Ø1.012 mm)	1.5 kW/cm @ 1540 nm (Ø0.087 mm)
Damage Thresholds	Pulsed	2 J/cm²@ 532 nm (10 ns, 10 Hz, Ø0.470 mm)	-	-	2 J/cm²@ 1064 nm (10 ns, 10 Hz, Ø0.517 mm)	-
Surface Quality		40-20 Scratch-Dig

ビームの出力密度はW/cmの単位で計算します。このパワー密度の単位(単位長さあたりのパワー)が長パルスおよびCW光源に対して最も適した測定量である理由については、「損傷閾値」タブをご参照ください。

12.7 mm(1/2インチ)、レーザーライン偏光ビームスプリッターキューブ

ズーム

Item #		PBS12-532	PBS12-633	PBS12-780	PBS12-1064	PBS12-1550
Design Wavelength		532 nm	633 nm	780 nm	1064 nm	1550 nm
Cube Size		12.7 mm x 12.7 mm x 12.7 mm
Clear Aperture		> 10.2 mm x 10.2 mm
Transmitted Wavefront Error		< λ/4 at 633 nm over Ø10.2 mm
AR Coating Reflectance (0° AOI)		R_abs < 0.25% @ 532 nm	R_abs < 0.25% @ 633 nm	R_abs < 0.25% @ 780 nm	R_abs < 0.25% @ 1064 nm	R_abs < 0.25% @ 1550 nm
Damage Thresholds	CW^a	100 W/cm @ 532 nm (Ø1.000 mm)	-	-	1.5 kW/cm @ 1070 nm (Ø1.012 mm)	1.5 kW/cm @ 1540 nm (Ø0.087 mm)
Damage Thresholds	Pulsed	2 J/cm²@ 532 nm (10 ns, 10 Hz, Ø0.470 mm)	-	-	2 J/cm²@ 1064 nm (10 ns, 10 Hz, Ø0.517 mm)	-
Surface Quality		40-20 Scratch-Dig

ビームの出力密度はW/cmの単位で計算します。このパワー密度の単位(単位長さあたりのパワー)が長パルスおよびCW光源に対して最も適した測定量である理由については、「損傷閾値」タブをご参照ください。

25.4 mm(1インチ) 、レーザーライン偏光ビームスプリッターキューブ

ズーム

Item #		PBS25-532	PBS25-633	PBS25-780	PBS25-980	PBS25-1064	PBS25-1550
Design Wavelength		532 nm	633 nm	780 nm	980 nm	1064 nm	1550 nm
Cube Size		25.4 mm x 25.4 mm x 25.4 mm
Clear Aperture		> 20.32 mm x 20.32 mm
Transmitted Wavefront Error		< λ/4 at 633 nm over Ø20.32 mm
AR Coating Reflectance (0° AOI)		R_abs < 0.25% @ 532 nm	R_abs < 0.25% @ 633 nm	R_abs < 0.25% @ 780 nm	R_abs < 0.25% @ 980 nm	R_abs < 0.25% @ 1064 nm	R_abs < 0.25% @ 1550 nm
Damage Thresholds	CW^a	100 W/cm @ 532 nm (Ø1.000 mm)	-	-	-	1.5 kW/cm @ 1070 nm (Ø1.012 mm)	1.5 kW/cm @ 1540 nm (Ø0.087 mm)
Damage Thresholds	Pulsed	2 J/cm²@ 532 nm (10 ns, 10 Hz, Ø0.470 mm)	-	-	-	2 J/cm²@ 1064 nm (10 ns, 10 Hz, Ø0.517 mm)	-
Surface Quality		40-20 Scratch-Dig

ビームの出力密度はW/cmの単位で計算します。このパワー密度の単位(単位長さあたりのパワー)が長パルスおよびCW光源に対して最も適した測定量である理由については、「損傷閾値」タブをご参照ください。

Type	Wavelength Range	Splitting Ratio (R:T)	Typical Reflectance^a (Click for Plot)	Typical Transmission^a (Click for Plot)	Backside AR Coating	Available Wedged	Available Sizes (Unmounted)
Economy	450 - 650 nm	30:70			No	No	Ø1" and Ø2"
Economy	450 - 650 nm	50:50			No	No	Ø1" and Ø2"
UV Fused Silica for UV	250 - 450 nm	50:50			Yes	Yes^b	Ø1/2", Ø1", 25 x 36 mm, and Ø2"
UV Fused Silica for UV to NIR	350 - 1100 nm	50:50			Yes	Yes^b	Ø1/2", Ø1", 25 x 36 mm, and Ø2"
UV Fused Silica for Visible	400 - 700 nm	10:90			Yes	Yes^b	Ø1/2", Ø1", 25 x 36 mm, and Ø2"
		30:70
		50:50
		70:30
		90:10
UV Fused Silica for Visible to IR	600 - 1700 nm	50:50			Yes	Yes^b	Ø1/2", Ø1", 25 x 36 mm, and Ø2"
UV Fused Silica for NIR	700 - 1100 nm	10:90			Yes	Yes^b	Ø1/2", Ø1", 25 x 36 mm, and Ø2"
		30:70
		50:50
		70:30
		90:10
UV Fused Silica for NIR	1.2 - 1.6 µm	10:90			Yes	Yes^b	Ø1/2", Ø1", 25 x 36 mm, and Ø2"
		30:70
		50:50
		70:30
		90:10
IR Fused Silica for IR	0.9 - 2.6 µm	50:50			Yes	Yes^b	Ø1/2", Ø1", 25 x 36 mm, and Ø2"
CaF₂ for IR	1.0 - 6.0 µm	50:50			No	Yes^b	Ø1/2", Ø1", 25 x 36 mm, and Ø2"
CaF₂ for IR	2.0 - 8.0 µm	50:50			No	Yes^b	Ø1/2", Ø1", and Ø2"
ZnSe for IR	1.0 - 12.0 µm	50:50			Yes	Yes^b	Ø1"
ZnSe for IR	7.0 - 14.0 µm	50:50			Yes	Yes^b	Ø1/2", Ø1", and Ø2"
Laser Line for Nd: YAG	532 nm	50:50			Yes	Yes^b	Ø1/2", Ø1", 25 x 36 mm, and Ø2"
Laser Line for Nd: YAG	1064 nm	50:50			Yes	Yes^b	Ø1/2", Ø1", 25 x 36 mm, and Ø2"
Polka Dot	250 nm - 2.0 µm	50:50	0° and 8° 45°		No	No	Ø1", 1" x 1", and Ø2"
	350 nm - 2.0 µm		0° and 8° 45°		No	No	Ø1", 1" x 1", and Ø2"
	180 nm - 8.0 µm		0° and 12° 45°		No	No	Ø1" and Ø2"
Ultrafast with Controlled GDD^c	600 - 1500 nm	20:80			Yes	No	Ø1"
		50:50
		80:20
		90:10
	1000 - 2000 nm	50:50

Type	Wavelength Range	Splitting Ratio (R:T)	Typical Reflectance^a (Click for Plot)	Typical Transmission^a (Click for Plot)	Available Sizes
Pellicle: Unmounted 30 mm Cage Cube	400 - 2400 nm	8:92			Unmounted: Ø1/2", Ø1", and Ø2" Mounted: Ø1" in a 30 mm Cage Cube
	300 - 400 nm	45:55			Unmounted: Ø1" and Ø2" Mounted: Ø1" in a 30 mm Cage Cube
	400 - 700 nm	45:55			Unmounted: Ø1/2", Ø1", and Ø2" Mounted: Ø1" in a 30 mm Cage Cube
	635 nm	33:67			Unmounted: Ø1/2", Ø1", Ø2" Mounted: Ø1" in a 30 mm Cage Cube
	635 nm	50:50			Unmounted: Ø1/2", Ø1", and Ø2" Mounted: Ø1" in a 30 mm Cage Cube
	700 - 900 nm	45:55			Unmounted: Ø1/2", Ø1", and Ø2" Mounted: Ø1" in a 30 mm Cage Cube
	1.0 - 2.0 µm	45:55			Unmounted: Ø1/2", Ø1", and Ø2" Mounted: Ø1" in a 30 mm Cage Cube
	3.0 - 5.0 µm	45:55			Unmounted: Ø1/2" and Ø1" Mounted: Ø1" in a 30 mm Cage Cube

Type	Wavelength Range	Extinction Ratio (T_P:T_S)	Typical Beam Separation Angle (Click for Representative Diagram)	Typcial Substrate Transmission (Click for Plot)	Typical Coating Reflectance (Click for Plot)	Cemented	Available Sizes
Calcite Beam Displacers	350 nm - 2.3 µm	Not Specified	Parallel with 2.7 mm Spacing at 1500 nm		Uncoated	No	10 mm^a (Clear Aperture, Square)
			Parallel with 4.0 mm Spacing at 1500 nm				10 mm^a (Clear Aperture, Square)
Yttrium Orthovanadate Beam Displacer	488 nm - 3.4 µm	Not Specified	Parallel with 1.2 mm Spacing at 2000 nm		Uncoated	No	>3 mm x 5 mm^b (Clear Aperture, Ellipse)
	2.0 µm
Wollaston Prisms	400 nm - 2.0 µm	>10 000:1	1° at 633 nm		Uncoated	Yes	Ø10 mm^a (Clear Aperture)
	200 nm - 6.0 µm	>10 000:1	1° 20' at 633 nm		Uncoated		Ø10 mm^a (Clear Aperture)
	190 nm - 3.5 µm	>100 000:1	20° at 250 nm		Protective MgF₂ (No Data)		Ø10 mm^a (Clear Aperture)
	350 nm - 2.3 µm	>100 000:1	20° at 633 nm		Uncoated		Ø10 mm^b (Clear Aperture)
							Ø10 mm^a (Clear Aperture)
							Ø10 mm^a (Clear Aperture)
	900 nm - 3.4 µm	>100 000:1	20° at 633 nm		Uncoated		Ø10 mm^a (Clear Aperture)
Rochon Prisms	200 nm - 6.0 µm	>10 000:1	1.5° at 4 µm		Uncoated	Yes	10 mm x 10 mm^a (Min Clear Aperture)
	488 nm - 3.4 µm	>100 000:1	10.6° at 2 µm

Type	Wavelength Range	Splitting Ratio	Substrate Transmission	Typical Reflectance	Available Sizes (Unmounted)
Wedged Plate Beamsplitter	185 nm - 2.1 µm	-		-	2" x 1" (L x H) 8.0 mm (Middle Thickness) Wedge Angle: 5°
Brewster Windows	185 nm - 2.1 µm	-			6.0 mm, 8.0 mm, 13.0 mm, 16.0 mm, 20.0 mm, and 25.0 mm (Minor Diameters)

Polarizer Type	Wavelength Range	Extinction Ratio	Transmission^a	Available Sizes
Wire Grid Polarizers on Glass Substrates	420 nm - 700 nm	>800:1 (Avg. Over Wavelength Range)		12.5 mm x 12.5 mm, Ø25.0 mm^b, 25.0 mm x 25.0 mm, and 50.0 mm x 50.0 mm
Wire Grid Polarizers on Glass Substrates	250 nm - 4 µm	>10:1 from 250 nm - 4 µm >100:1 from 300 nm - 4 µm >1000:1 from 600 nm - 4 µm >10 000:1 from 2.25 µm - 4 µm		12.5 mm x 12.5 mm, Ø25.0 mm^b, 25.0 mm x 25.0 mm, and 50.0 mm x 50.0 mm
Wire Grid Polarizing Beamsplitter Cubes (Unmounted or 30 mm Cage Cube)	400 nm - 700 nm	>1 000:1 (AOI: 0° - 5°) >100:1 (AOI: 0° - 25°)	P-Pol. S-Pol.	1"^f
Holographic Wire Grid Polarizers	2 µm - 12 µm	150:1 at 3 µm 300:1 at 10 µm		Ø25.0 mm^b and Ø50.0 mm^b
	2 µm - 9 µm	150:1 at 3 µm 300:1 at 8 µm
	2 µm - 30 µm	150:1 at 3 µm 300:1 at 15 µm
	2 µm - 18 µm	150:1 at 3 µm 300:1 at 10 µm
MIR Wire Grid Polarizers on Silicon Substrates	3 µm - 5 µm	>1000:1		12.5 mm x 12.5 mm^b, Ø25.0 mm^b, 25.0 mm x 25.0 mm^b, and 50.0 mm x 50.0 mm^b
MIR Wire Grid Polarizers on Silicon Substrates	7 µm - 15 µm	>10,000:1		12.5 mm x 12.5 mm^b, Ø25.0 mm^b, 25.0 mm x 25.0 mm^b, and 50.0 mm x 50.0 mm^b

Type	Center Wavelength	Extinction Ratio (T_P:T_S)	Typical Transmission^a (Click for Plot)	Backside AR Coated	Available Wedged	Available Sizes (Unmounted)
Standard	405 nm	>10 000:1		No	Yes^b	Ø1" and 25 mm x 36 mm
	532 nm
	633 nm
	780 nm
	808 nm
	1030 nm
	1064 nm
	1310 nm
	1550 nm
