フィルム型偏光子(低価格版)


  • 2" x 2" Polarizer for 400 - 700 nm
  • 2" x 2" and 11.02" x 11.02" Polarizers for 600 - 1100 nm
  • Wide Acceptance Angle of ±30°
  • Larger Sizes or Custom Sizing Available

LPVISE2X2

400 - 700 nm

LPNIRE2X2

600 - 1100 nm

2.00"

2.00"

2.00"

2.00"

11.02"

11.02"

LPNIRE11S

600 - 1100 nm

Related Items


Please Wait

Click to Enlarge
View Imperial Product List
型番数量Description
LPVISE2X2250.8 mm角 偏光フィルム、400~700 nm
LCP0522インチ角フィルタ用マウント、60 mmケージシステム対応、厚さ4 mmまで、#8-32タップ穴(インチ規格)
PRM21精密回転マウント、Ø2インチ光学素子用(インチ規格)
ER18Ø6 mmケージアセンブリーロッド、長さ 25.4 mm
TR41Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ4インチ(インチ規格)
UPH31Ø12 mm~Ø12.7 mmスイベル式ポストホルダ、バネ式六角固定つまみネジ付き、長さ3インチ (インチ規格)
View Metric Product List
型番数量Description
LPVISE2X2250.8 mm角 偏光フィルム、400~700 nm
LCP05/M250 mm角フィルタ用マウント、60 mmケージシステム対応、厚さ4 mmまで、M4タップ穴(ミリ規格)
PRM2/M1精密回転マウント、Ø50 mm~Ø50.8 mm光学素子用(ミリ規格)
ER18Ø6 mmケージアセンブリーロッド、長さ 25.4 mm
TR100/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ100 mm(ミリ規格)
UPH75/M1Ø12 mm~Ø12.7 mmスイベル式ポストホルダ、バネ式六角固定つまみネジ付き、長さ75 mm (ミリ規格)
偏光子LPVISE2X2を2枚使用して構成した可変偏光減衰器。注:フィルム型偏光子は応力に敏感なため、取付けにより性能が変化する場合がございます。

特長

  • 可視域用偏光フィルムの消光比
    • >100:1(400~500 nm)
    • >1000:1(500~700 nm)
    • >5000:1(530~690 nm)
  • 近赤外域用偏光フィルムの消光比
    • >400:1(600~1100 nm)
    • >1000:1(600~940 nm)
  • 609 mm x 990 mmまでのカスタム仕様のサイズもご提供可能(当社までお問い合わせください)。

当社のフィルム型偏光子は、低パワーのビームを直線偏光にするのに便利です。各フィルム型偏光子は四角形ですが、そのままご使用いただくことも、ご所望のサイズにカットしてご使用いただくことも可能です。LPVISE2X2の偏光軸は片端にアライメントされており、矢印で示されています。LPNIRE2X2およびLPNIRE11Sの偏光軸は保護フィルムに貼ってあるステッカーで示されています。 両面には保護フィルムが付いていますので、ご使用の前に必ずお取りください。

偏光子の材質は動作範囲内(下のグラフ内の青い網掛け領域)で使用するように最適設計されています。この範囲外の波長では偏光子の性能は保証されていません。内部に応力が生じると偏光子の性能が変化してしまう可能性があるため、取付やクリーニングに際しては十分ご注意ください。 塵や埃の除去には圧縮空気のご使用を推奨しています。

これらの偏光子は、透過ビームを若干拡散させる可能性があるため、イメージングの用途や入射時の発散角を維持する必要のある用途にはお勧めいたしません。同様に大径ビームのコリメートも維持しない場合があります。偏光子が回転するとビームが変位しますので、こちらの偏光子は1つの回転方向に固定された偏光が必要なときのみご使用になることをお勧めいたします。右のような回転アセンブリは、出力側の回転を固定してご使用ください。

609 mm x 990 mmの大型サイズまでご提供可能です。 カスタムサイズのフィルム偏光子をご注文の際は当社までご連絡ください。当社では、両面にARコーティング付きウィンドウをエポキシ樹脂で接着している製品も、Ø12.7 mm(Ø1/2インチ)、Ø25.4 mm(Ø1インチ)、ならびにØ50.8 mm(Ø2インチ)のサイズでご用意しております。


Posted Comments:
simon mazzcuato  (posted 2021-04-19 10:03:12.643)
Is it possible for the customer to cut the film to a specific shape, with a cutter, a pair of scissors, or at least with a specific laser source? I want to reproduce the cross polarisation present in microscopes, where the objective has one fixed linear polarizer and illumination has one rotating analyzer. Thanks
YLohia  (posted 2021-04-22 10:23:23.0)
Hello, yes, these polarizers can easily be cut by the end-user into various sizes to fit the needs of their experiment.
Richard Schuster  (posted 2020-08-18 03:48:02.663)
Hello, Could you please add to the product overview an information about a phase retardance of the substrate? E.g. while crossing two LPVISE2X2 polarizers, no light comes through, however when inserting the third one between them, light transmits through the three. It would be nice have the effect quantified (or at least be informed) before byuing the polarizer.. Thank you! Kind regards, Richard
nbayconich  (posted 2020-08-18 01:59:12.0)
Thank you for your feedback and suggestion, we could potentially add this to our product description. Please note that this phenomenon is a well known quantum mechanical effect seen with any type of polarizing material, regardless of the construction of the polarizer. This effect is known as Bell’s Theorem.
Rao Yelamarty  (posted 2020-02-20 12:46:25.273)
Hello, For an unpolarized white light source, what kind of transmission should I expect from these polarizers - 40% or 80%? Please advise. Thank you. Best Regards, Rao
llamb  (posted 2020-02-21 12:44:03.0)
Hello Rao, thank you for contacting Thorlabs. You should expect an average of ~38% transmission for an unpolarized white light source on our visible economy polarizers. The ~80% transmission is only if your input is a linearly polarized beam aligned with the polarization axis of the polarizer.
phillipmyinbox  (posted 2018-05-01 02:29:32.537)
It's simply too small for me.
YLohia  (posted 2018-05-01 08:18:06.0)
Hello, larger sizes of up to 24" x 39" are available. We will contact you directly to find out more about your application and see what size and quantity you are interested in.
dragokirov  (posted 2017-07-20 14:57:56.913)
Hi Sirs, I need 4x4" of this polarizer. Is it possible to order this size?
nbayconich  (posted 2017-07-27 03:25:51.0)
Thank you for contacting Thorlabs. We can provide these as custom items. A techsupport representative will contact you directly.
fb11002.ump  (posted 2016-08-21 17:06:44.46)
Hi, I'm looking for Linear Polarizer sheet(4"x4") with high transmission (>80%) at 405nm wavelength. Is it available here? Please email me.
jbell  (posted 2015-09-03 17:38:47.157)
The transmission is shown as 80% over most of the spectrum. I am measuring more like 40%. Are you certain this is the correct transmission chart? Thanks, John.
besembeson  (posted 2015-09-14 10:59:08.0)
Response from Bweh at Thorlabs USA: The transmission curve is correct and it is for a linearly polarized source. I will followup with you via email regarding your observations.
user  (posted 2015-02-19 17:43:55.29)
What is the damage threshold? Thanks!
besembeson  (posted 2015-02-26 04:17:55.0)
Response from Bweh at Thorlabs: We have not tested these specifically. But we have tested the economy laminated film polarizers whose values you can use as a guide: http://www.thorlabs.de/newgrouppage9.cfm?objectgroup_id=4984&pn=LPVISE050-A#7210
user  (posted 2014-09-22 12:41:28.18)
Is there a temperature SPEC available for this product??
jlow  (posted 2014-09-25 09:36:46.0)
Response from Jeremy at Thorlabs: The polarizing film is rated for -50°C to 70°C.
vkorman  (posted 2014-03-10 14:05:19.773)
What is polarization axis (is it aligned with one of the flat edges, etc, or is it arbitrary)? If it is fixed to an edge, what is the tolerance on that spec (+/- angle)?
jlow  (posted 2014-03-11 08:36:39.0)
Response from Jeremy at Thorlabs: The polarization axis is aligned to one of the flat edges and will be marked with an arrow. The tolerance is ±2°.
debordet  (posted 2013-10-22 19:20:26.817)
Is it possible to get this material in a 4x4" size?
jlow  (posted 2013-10-23 10:53:00.0)
Response from Jeremy at Thorlabs: We can provide this in 4"x4" size. I will contact you directly for a quote.

偏光子セレクションガイド

当社では、ワイヤーグリッド、フィルム、方解石、α-BBO、ルチル、ならびにビームスプリッタを含むさまざまな偏光子をご用意しております。 ワイヤーグリッド偏光子のラインナップは、可視域から遠赤外域にも達する波長範囲に対応します。 ナノ粒子直線フィルム偏光子は最高で100 000:1の消光比を有しています。 また、その他のフィルム偏光子は、可視域から近赤外域までの光の偏光に使用できる製品としてお手軽な価格でご提供しております。 次に当社のビームスプリッタ偏光子は反射ビームの利用や、より完全に偏光された透過ビームの使用を可能にします。 最後に、α-BBO(UV域)、方解石(可視~近赤外域)、ルチル(近赤外~中赤外域)ならびに、オルトバナジン酸イットリウム(YVO4)(近赤外域~中赤外域)偏光子は、それぞれの波長範囲で100 000:1の高い 消光比を有する製品となっております。

偏光子の種類、波長範囲、消光比、透過率、ならびにサイズについては、下の表のMore [+]をクリックしてご覧ください。

Wire Grid Polarizers
Film Polarizers
Beamsplitting Polarizers
alpha-BBO Polarizers
Calcite Polarizers
Quartz Polarizers
Magnesium Fluoride Polarizers
Yttrium Orthovanadate (YVO4) Polarizers
Rutile Polarizers
  • 透過率特性をご覧になるにはグラフのアイコンをクリックしてください。 各特性データは、ある1つの基板またはコーティングの透過率をサンプルとして示しており、その特性は保証されているものではありません。
  • 偏光軸の印付きのマウント、ネジ切り無しリング、またはシリンダに取付け済み。
  • マウント無し、または偏光軸印付きのSM05ネジ付きマウントに取付け済みのタイプをご用意。
  • マウント無し、または偏光軸印付きのSM01ネジ付きマウントに取付け済みのタイプをご用意。
  • PBS519: TP:TS > 1000:1(平均値)
  • マウント無し、またはケージシステム対応キューブに取り付け済みのタイプをご用意。
  • 方解石は天然の物質で、350 nmあたりの典型的な透過率は約75%となります(Transmission欄をご覧ください)。
  • マウント無し、またはØ12.7 mmの筐体(ネジ切りなし)に取付け済みのタイプをご用意。
  • 方解石の透過率特性は、直線偏光が偏光子筐体に記されている偏光軸とアライメントしている場合に有効です。
  • Vコーティング(1064 nm)付きの製品は、型番末尾が「-C26」となっています。
  • マウント無し、または偏光軸印付きのマウントやネジ切り無しシリンダに取付け済みのタイプをご用意。

偏光フィルム、可視域(400~700 nm)用

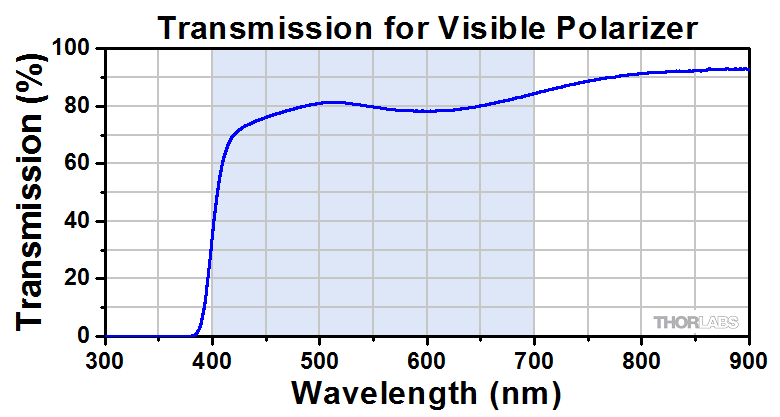

Transmission Graph
Click to Enlarge

生データはこちらからダウンロードいただけます。
この透過率のデータは直線偏光を使用して取得しました。 グラフの青い網掛け領域は、この偏光子をご使用になる際の推奨波長範囲を示しています。
Extinction Ratio Graph
Click to Enlarge

生データはこちらからダウンロードいただけます。
この消光比のデータは分光光度計による測定値です。グラフの青い網明け領域は、この偏光子をご使用になる際の推奨波長範囲を示しています。精密回転マウントならびに偏光計またはパワーメータを使用すれば、より高い数値を得ることができます。
Item #DimensionsWavelength RangeExtinction RatioaUnpolarized
Transmissionb
Polarization EfficiencyPolarizing MaterialDimensional
Tolerance
ThicknessThickness ToleranceAcceptance Angle
LPVISE2X22" x 2"
(50.8 x 50.8 mm)
400 - 700 nm> 100:1 for 400 - 500 nm
> 1000:1 for 500 - 700 nm
> 5000:1 for 530 - 690 nm
38%> 99%Triacetate Film+0.0 / -0.1 mm0.3 mm±0.1 mm±30°
  • 消光比(ER)は、評価する上で十分な偏光比を有する直線偏光を入射したときに得られる、最大透過率の最小透過率に対する比率です。偏光子の透過軸に対して入射光の偏光方向が平行のときに最大透過率が得られ、そこから偏光子を90°回転させると最小透過率が得られます。
  • 仕様の波長範囲における無偏光に対する平均透過率
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LPVISE2X2 Support Documentation
LPVISE2X2Customer Inspired! 2" x 2" Dichroic Film Polarizer Sheet, 400 - 700 nm
¥1,182
7-10 Days

偏光フィルム、近赤外域(600~1100 nm)用

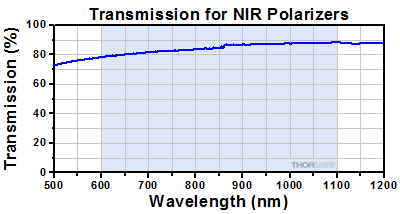

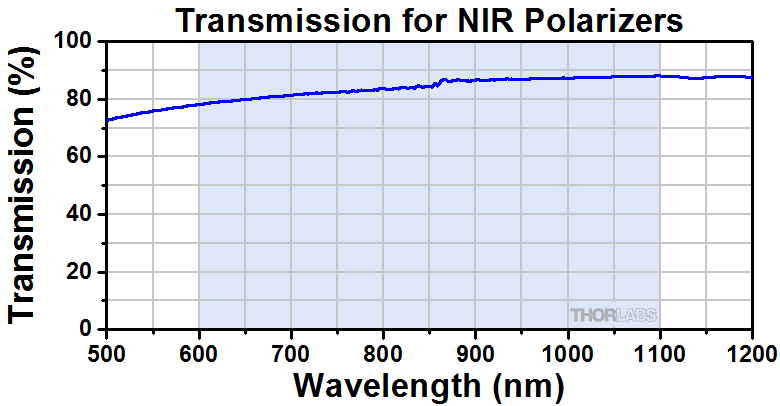

Transmission Graph
Click to Enlarge

生データはこちらからダウンロードいただけます。
この透過率のデータは直線偏光を使用して取得しました。 グラフの青い網掛け領域は、この偏光子をご使用になる際の推奨波長範囲を示しています。
Extinction Ratio Graph
Click to Enlarge

生データはこちらからダウンロードいただけます。
この消光比のデータは分光光度計による測定値です。グラフの青い網掛け領域は、この偏光子をご使用になる際の推奨波長範囲を示しています。精密回転マウントならびに偏光計またはパワーメータを使用すれば、より高い数値を得ることができます。
Item #DimensionsWavelength RangeExtinction RatioaUnpolarized
Transmissionb
Polarization EfficiencyPolarizing MaterialDimensional
Tolerance
ThicknessThickness ToleranceAcceptance Angle
LPNIRE2X22" x 2"
(50.8 x 50.8 mm)
600 - 1100 nm> 400:1 for 600 - 1100 nm
> 1000:1 for 600 - 940 nm
42%-Thermoplastic Polymer Film+0.0 / -0.1 mm0.13 mm±0.05 mm±30°
LPNIRE11S280.0 x 280.0 mm
(11.02" x 11.02")
  • 消光比(ER)は、評価する上で十分な偏光比を有する直線偏光を入射したときに得られる、最大透過率の最小透過率に対する比率です。偏光子の透過軸に対して入射光の偏光方向が平行のときに最大透過率が得られ、そこから偏光子を90°回転させると最小透過率が得られます。
  • 仕様の波長範囲における無偏光に対する平均透過率
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LPNIRE2X2 Support Documentation
LPNIRE2X2Customer Inspired! 2" x 2" Diffuse Reflective Polarizer Sheet, 600 - 1100 nm
¥12,440
Today
LPNIRE11S Support Documentation
LPNIRE11SCustomer Inspired! 280.0 x 280.0 mm Diffuse Reflective Polarizer Sheet, 600 - 1100 nm
¥281,458
7-10 Days
