- Collimate Light Exiting SMA-Terminated Fiber
- Low Beam Pointing Error During Adjustment
- Diffraction-Limited Performance
- Available Focal Lengths: 2.0 mm, 4.6 mm, 7.5 mm, and 11.0 mm

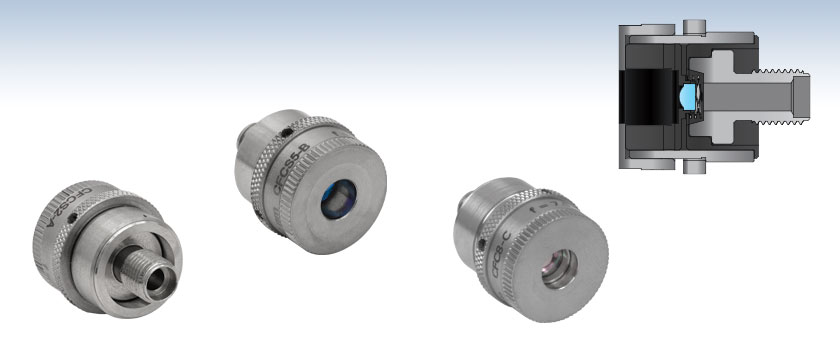

CFCS2-A
f = 2.0 mm,
350 - 700 nm
(Back View)
CFCS5-B
f = 4.6 mm,
650 - 1050 nm
(Front View)
CFCS8-C
f = 7.5 mm,
1050 - 1620 nm
(Front View)
Adjustable Aspheric Collimator with an SMA Receptacle
Please Wait
改良点
当社では、性能向上を目指して、こちらの焦点調整可能なファイバーコリメータを再設計しました。以下の点が改善されています。
- 寸法公差をより厳しくして、ポインティングの安定性を向上
- カスタム仕様のネジ加工により、より正確で精密な位置決めを実現
- ロック用止めネジよりも均等に力を加えられるロッキングリングを採用
- レンズセルの安定化
特長
- ファイバからの光を自由空間にコリメート光として出射
- 焦点距離は4種類：2.0 mm、4.6 mm、7.5 mm、11.0 mm
- 非球面レンズのARコーティングは3種類ご用意
- 350～700 nm
- 650～1050 nm(CFCS2-Bは600～1050 nm)
- 1050～1620 nm(CFCS2-Cは1050～1700 nm)
- SMAレセプタクル
- 対応するコネクタ(Table G1.1、G2.1、G3.1、G4.1参照)使用時は回折限界性能
- 調整時のポインティング誤差：< 15 mrad
焦点調整可能なSMAコリメータのステンレススチール製セル内には、バネで押さえられたARコーティング付き非球面レンズが組み込まれています。これらはファイバから出射する光をコリメートするように設計された製品です。ファイバ同士を結合する場合には、当社のFiber Portsあるいはファイバ結合用ナノポジショニングステージのご使用をお勧めします。
コリメータの外側バレルを回すと、筐体内の非球面レンズが光軸に沿って回転せずに移動し、レンズとファイバ先端の間の距離を調整することができます(この距離はTable G1.1、G2.1、G3.1、G4.1の「Fiber-to-Lens Distance」でご覧いただけます)。Figure 1.2に見えるネジ部分の黒い帯は、外側バレルの推奨移動範囲の末端を示しており、この位置を超えて移動すると性能は保証された仕様値よりも低下します。所定の位置にセットしたら、筐体の外側のローレット加工付きロッキングリングで固定できます。使用方法についてはVideo 1.1をご覧ください。
こちらのコリメータは非回転のレンズセルを使用しており、また調整機構はビームポインティング誤差を最小化するように設計されています。ポインティングの安定性は、焦点距離が2.0 mmのコリメータでは15 mrad以下、焦点距離が4.6 mmと7.5 mmのコリメータでは5 mrad以下、焦点距離が11.0 mmのコリメータでは1 mrad以下です。仕様の詳細はTable G1.1、G2.1、G3.1、G4.1をご覧ください。
当社ではシングルモード(SM)ファイバとマルチモード(MM)ファイバのハイブリッドパッチケーブルをご用意しています。これらのケーブルには、一方の端にSMAコネクタ、もう一方の端にFC/PCまたはFC/APCが付いています。このようなケーブルを利用することで、ファイバを使用するアプリケーションでのインターフェイスにおける接続が容易になります。 当社では標準品のほかにSMAコネクタを取付けたカスタムパッチケーブル もご用意しております。

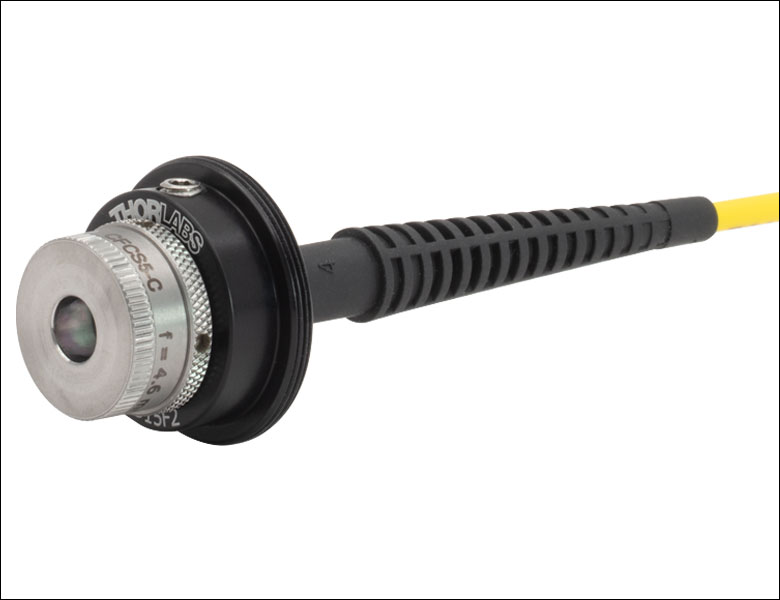

コリメータは、Figure 1.3に示すように筐体のØ15 mmの部分をコリメータ用アダプタAD15F2に固定することで、取り付けられるようになります。アダプタのSM1外ネジを利用すると、当社の様々なSM1ネジ付きオプトメカニクス部品に組み込むことができます。
Click to Enlarge

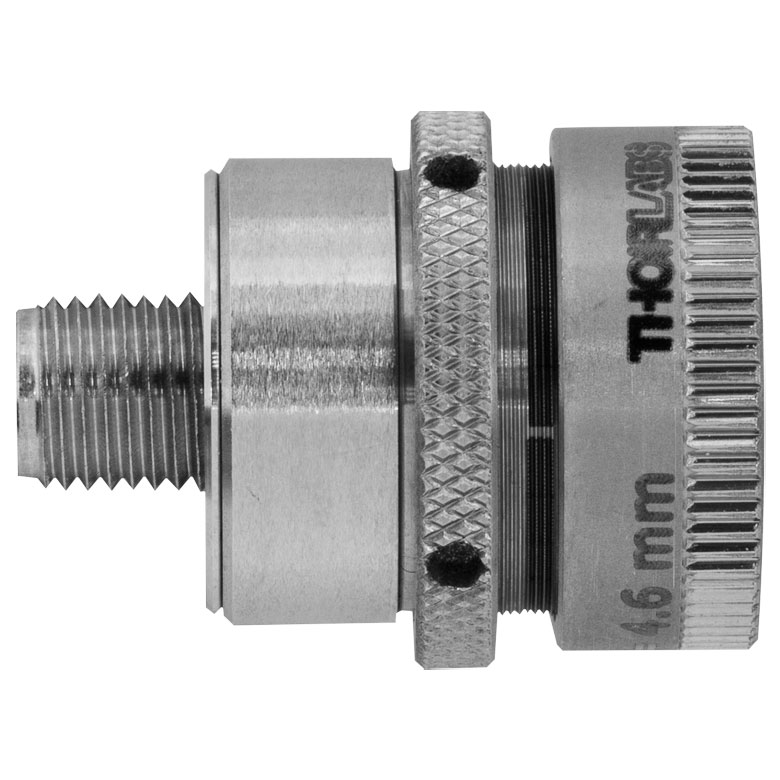

Figure 1.2 焦点調整可能なコリメータのネジ部分に黒い帯が見えますが、これはコリメータの仕様として定められた調整範囲の限界を示しています。この範囲を超えると、ポインティングの安定性やその他の仕様は保証されません。
| New Item # Prefix | New Pointing Stability | Former-Generation Item # Prefix | Former-Generation Pointing Stability |
|---|---|---|---|
| CFCS2 | < 15 mrad | CFC-2X | > 50 mrad (Typ.) |
| CFCS5 | < 5 mrad | CFC-5X | > 15 mrad (Typ.) |
| CFCS8 | < 5 mrad | CFC-8X | > 7 mrad (Typ.) |
| CFCS11 | < 1 mrad | CFC-11X | > 2 mrad (Typ.) |
ポインティングの安定性の向上
当社の調整可能ファイバーコリメータは、ビームポインティング誤差を最小にするために設計を改良しました。寸法公差を慎重に調整することで、右の表のとおり、ポインティングの安定性を大幅に改善することができました。標準的な金属同士の接触点は、時間がたつにつれ摩耗します。当社ではこの影響を最小にし、長期にわたる安定性が保証できるよう、かじりに対して耐性のある材料を選択ています。 また、自社の機械加工設備により、高分解能、優れた偏心、最小限のバックラッシュとなるような特殊なアジャスターネジを特別製造しています。そして、調整中にピッチ・ヨーの動きを防ぐためにレンズセルを固定しています。
ヒステリシスの改善
旧世代の調整可能ファイバーコリメータには、外側バレルの位置とレンズ位置の固定にロック用止めネジを使用していました。この設計ではレンズセルに不要な横からの力が加わり、ミスアライメントならびにより大きいポインティング誤差をもたらしていました。新しいコリメータは回転バレル全体に渡り均一な力を加えるロッキングリングを使用しているため、ビームポインティングの安定性が保たれます。
下のグラフは、当社の調整可能ファイバーコリメータの非球面レンズに施されているARコーティングの反射率の波長特性を示しています。反射率は1面当たりの値です。

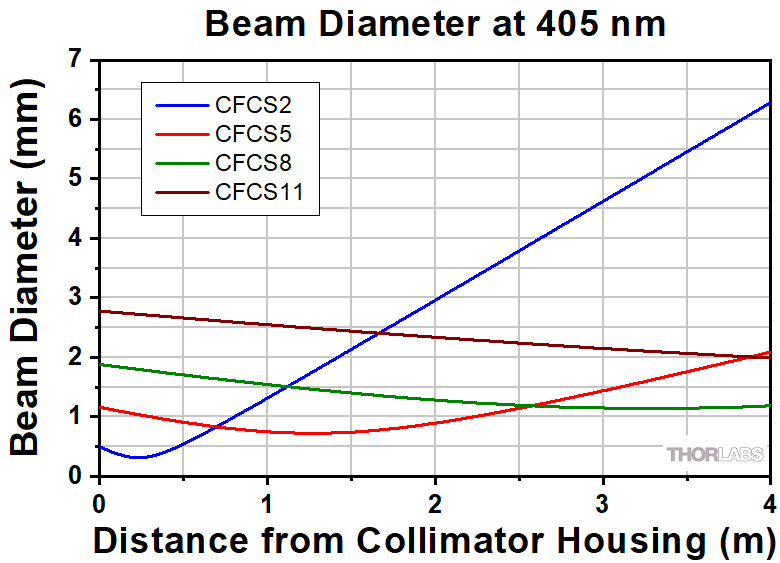

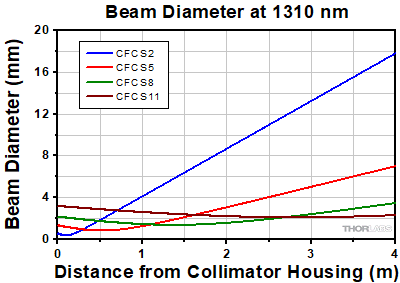

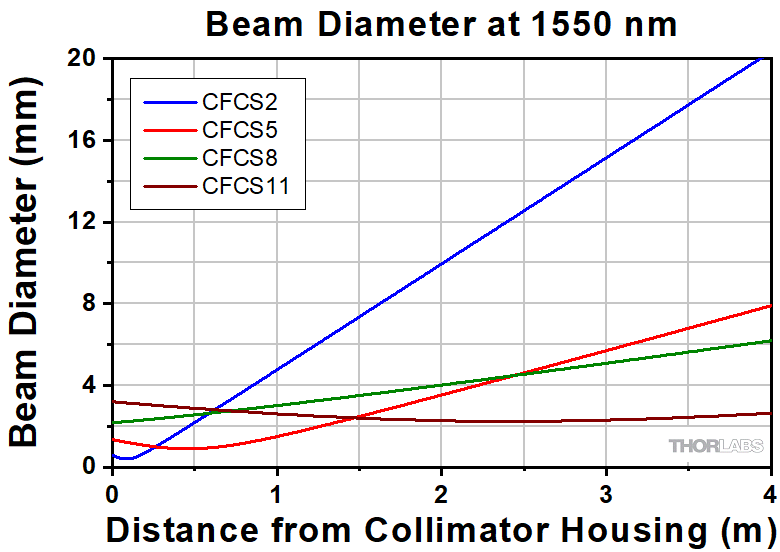

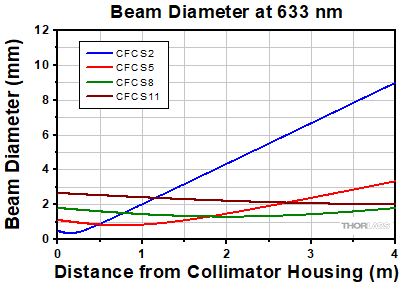

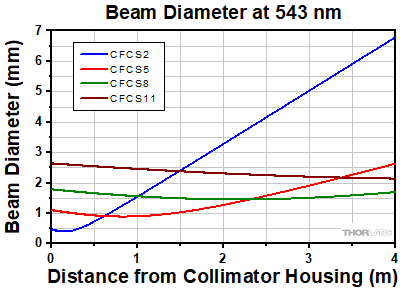

下のグラフは、当社の調整機能付きファイバーコリメータに記載された波長の光を入射し、広がり角が最小になるように調整したときの1/e2 ビーム径(理論値)を、伝搬距離の関数として示しています。なお、ビーム径は焦点距離やNAといった非球面レンズの特性に依存しますが、ARコーティングには影響されません。
ビームの広がり角の理論的近似値
仕様表に記載されているビームの広がり角(全角)は、ファイバーコリメータについて計算された理論値です。この広がり角の理論的近似値は、ファイバからの光がガウス型の強度プロファイルを有する場合、下記の計算式により簡単に求めることができます。この計算式は、シングルモードファイバの場合にはよく当てはまりますが、非ガウス型の強度プロファイルの光を出射するマルチモードファイバの場合には実際よりも小さい数値を与えます。
広がり角(全角、単位は°)は以下の式で求められます。
ここでMFDはモードフィールド径、fはコリメータの焦点距離です(注：この式ではMFDとfに同じ単位を使わなければなりません)。
例:
コリメータCFCS2-A (f = 2.0 mm)とシングルモードファイバーパッチケーブルP2-460B-PCSMA-1(488 nmでMFD = 2.8～4.1 µm)を組み合わせて用いた場合を例にしてみます。ここでMFDとしてその平均値(3.5 µm)を使用すると、広がり角は
θ ≈ (0.0035 mm / 2.0 mm) * (180/3.1416) ≈ 0.100° または 1.75 mradとなります。
出射ビーム径の理論的近似値
出射ビーム径の近似値は以下の式で求められます。
ここでλは光の波長、MFDはモードフィールド径、fはコリメータの焦点距離です。
例:
コリメータCFCS5-C (f = 4.6 mm)とパッチケーブルP2-SMF28-PCSMA-1(平均MFD = 10.4 µm)を組み合わせて1550 nmの光を使用した場合、その出射ビーム径は
4 * (1550 nm) * [4.6 mm / (π · 10.4 µm)] = 0.87 mmとなります。
ビームウェストまでの最大距離の理論的近似値
ビームウェスト最大距離、すなわちコリメーションを維持できるレンズからビームウェストまでの最大距離は、以下の式で近似値が求められます。
ここでfはコリメータの焦点距離、λは光の波長、MFDはモードフィールド径です。
例:
コリメータCFCS2-A (f = 2.0 mm)とシングルモードファイバーパッチケーブルP2-460B-PCSMA-1 (488 nmでMFD = 2.8～4.1 µm)を組み合わせて用いた場合を例にしてみます。MFDとしてその平均値(3.5 µm)を使用すると、波長488 nmにおけるビームウェストまでの最大距離は
(2 mm) + (2 * (2 mm)2 * (488 nm) / (3.1416) * (3.5 µm)2) = 103 mmとなります。
Insights:ビーム解析
こちらのページでは下記について説明しています。
- チョッパーホイールを使用したビームサイズ測定
このほかにも実験・実習や機器に関するヒントをまとめて掲載しています。こちらからご覧ください。
チョッパーホイールを使用したビームサイズ測定
Click to Enlarge
Figure 191B ブレードは
fの角回転速度で、Rθ の弧(Rはブレード中心からの距離)をトレースします。図のチョッパーホイールは、MC1F2です。
Click to Enlarge
Figure 191A 上記に示すセットアップでおおよそのビームサイズの測定が可能です。チョッパーホイールのブレードがビームを横切るとき、S字状の曲線がオシロスコープに現れます。
Click to Enlarge
Figure 191D ガウシアンビームの直径は1/e2強度の幅で表されます。
Click to Enlarge
Figure 191C 信号の立ち上がり時間(tr )は、通常、強度の10%～90%の時間で定義されます。立ち上がり時間はホイールの回転速度とビーム径に依存します。
カメラや走査スリット型ビームプロファイラはビームサイズやビーム形状を特性化するツールですが、ビームサイズが小さすぎたり、動作範囲外の波長においては正確な測定を行うことができません。
ビームサイズの正確な測定にはチョッパーホイールやフォトディテクタ、オシロスコープが使用されます(Figure 191A)。回転するチョッパーホイールがビームを通過すると、S字状の軌跡がオシロスコープに表示されます。
ブレードがθ の角度を掃引すると、S曲線の立ち上がりまたは立ち下がり時間は、ブレードの移動方向に沿ったビームのサイズに比例します(Figure 191B)。 ホイールの中心からR の距離にあるブレードエッジ上の点は、ビームサイズにほぼ等しい弧の長さ分(Rθ )、ビームを横切ります。
このビームサイズ測定をするためには、ディテクタとオシロスコープを合わせた応答を、信号の変化の速度よりもはるかに速くする必要があります。
例:S曲線の立ち上がりエッジ
ビームに関連する角度ftr )ftr )
10%～90%の強度間で定義されたビーム径の1.56倍となります。
