Products Home幅50.7 mmアリ溝式レール、クイック接続型(アリ溝付き)小型ステージ用
- Compact Rails Designed for Extended Linear Positioning
- 150 mm, 250 mm, and 500 mm Stock Lengths
- Custom Lengths up to 750 mm
XRN25DR2
XRN25DR
XRN25DR3
1/4" (M6) Counterbored Holes and Slots for Breadboard Mounting
0.39"
0.49"
2.00"0.20"
Please Wait
Click to Enlarge
レールXRN25DR2に取り付けられた回転ステージXRNR1(/M)。これによりステージ位置の粗調整が可能。
Click to Enlarge

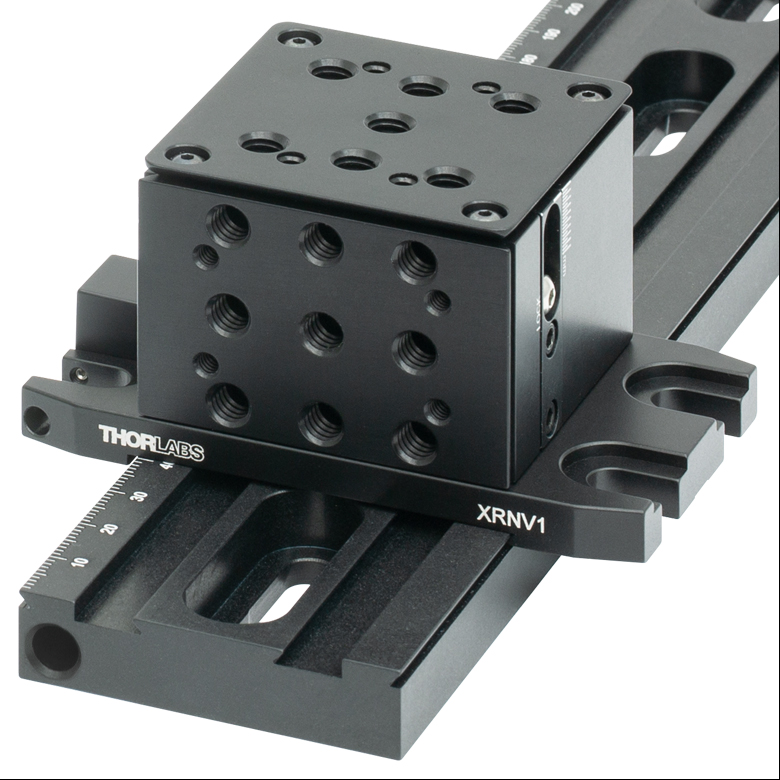

レールXRN25DR2に取り付けられた垂直移動ステージXRNV1(/M)。これによりステージ位置の粗調整が可能。
Click to Enlarge
このようにレールに取り付けると、ステージの移動軸とレールの調整軸が直交します。
特長
- 外側のアリ溝は、幅50.7 mmのアリ溝付きクイック接続型ステージXRNシリーズに対応
- 取り付けた部品位置の租調整が可能
- 長さは150 mm、250 mm、500 mmの3種類
- ブレッドボードに対応するM6ザグリ穴スロット
- 内側のアリ溝には34 mmレール用アクセサリの取り付けが可能
これらの幅50.7 mmのアリ溝式レールを使用して、当社のXRNシリーズステージおよびアクセサリをブレッドボードや光学テーブルに取り付けることができます。すべてのレールの外側には幅50.7 mmのオス型アリ溝が付いており、これに対応するメス型アリ溝付きの部品を取り付けられるようになっています。また、内側には幅34 mmのオス型アリ溝があり、クランプやプラットフォームが取り付けられます。
取り付けられた部品は、レールの全長に渡り移動することができます。長さは、XRN25DR2が150 mm、XRN25DRが250 mm、XRN25DR3が500 mmとなっています。レールの長さは最大750 mmまでカスタマイズ可能です。当社までお問い合わせください。XRN25シリーズのステージがレール上を移動する方向は、ステージの移動軸に対して垂直方向になります。レールの片方の縁には目盛りが刻印されており、ステージを繰り返し移動させるための目印となります。レールキャリアXRN25-RC3/Mは、ステージを移動させる前にレール上に置くことで再設置用のハードストップとしてご使用いただけます。
レールには長さ25.4 mmの複数のM6ザグリ穴スロットと、中央に1個のM6ザグリ穴があり、レールをブレッドボードの穴パターンに合わせて取り付けられます。この取り付けに標準のキャップスクリュを使用しても、取り付けた部品を移動する際の妨げにはなりません。
幅50.7 mmのアリ溝付きコンポーネントのラインナップは「クイック接続型ステージ」タブをご覧ください。
