- Contains Array of Tapped Holes, Counterbored Holes, and Slots
- Quickly Build Subassemblies for XRN Components
- Provides Coarse Translation Along Rail or Stage
XRN25-RC1
XRN25-RC2
XRN25-RC3
XRN25-RP1
XRN-R1
Application Idea
Rail carriers can quickly attach post assemblies to dovetailed components.
XRN25-RC4
Please Wait
特長
- 内側のアリ溝は、幅50.7 mmのアリ溝付きアクセサリに対応
- コンポーネントの一覧については「クイック接続型ステージ」タブをご覧ください。
- 付属のアリ溝固定用ネジの最大トルク:1.69 N・m
- 端部を経ることなくサブアセンブリをXRNシリーズ部品に取り付け可能
- 固定前に外側のオス型アリ溝上をスライドさせることが可能
- 様々な形状でご用意
- レールキャリア：ほかの部品の追加取り付けを可能にする着脱式プレート
- レールプレート：デッキ高がXR25およびXR50シリーズステージと合致
- 回転アダプタ：部品の粗回転

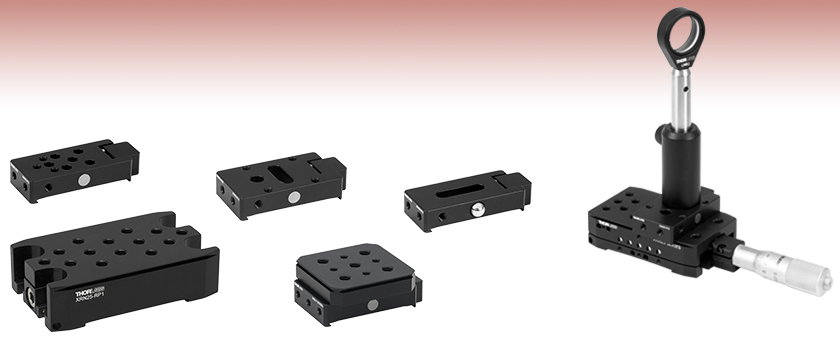

当社のXRNシリーズのプラットフォームは、XRNシリーズの幅50.7 mmのアリ溝付きステージおよびレールに部品を取り付けることができるよう設計されています。これらのプラットフォームを1度取り付ければ、オプトメカニクス部品をレール上の任意の位置にスライドさせたり、XRNシリーズのアリ溝付き部品を取り付けたりできるようになります。プラットフォームの表面は、内部応力を最小化して安定性を向上させるためにアルミニウム鋳造材から加工しています。 アリ溝用クランプネジによって、レール端にアクセスすることなく既存のレールシステムに簡単に取り付けることができます。レールキャリア、レールプレート、回転アダプタの3種類のプラットフォームをご用意しております。
レールキャリアのベースプレートには結合用のメス型アリ溝が付いています。また、上部には取付け用のタップ穴、ザグリ穴またはスロットが付いています。レールプレートXRN25-RP1/Mには、当社のレールキャリア同様、ベースプレートに結合用のメス型アリ溝とトッププレートに取付け用のタップ穴がありますが、取付け面はより大きくなっており、デッキ高はすべてのXRNシリーズのリニアおよび回転ステージと同じ高さになっています。回転アダプタXRN-R1/Mは、特殊なレールキャリアと回転プラットフォームで構成されており、これらを合わせたデッキ高はXRNシリーズのステージおよびレールプレートと同じ高さになっています。XRN-R1/Mはトッププレートの粗動回転調整が可能です。このトッププレートを取り外してØ12.7 mm(Ø1/2インチ)内孔およびフレクシャークランプを使用することができます。これらはXRN-RB/Mとして別途ご購入いただけます。レールキャリアXRN25-RC4/Mのトッププレートには、 3 mmの「十字溝」があり、当社のキー溝用アクセサリを取り付けられるようになっています。アクセサリはクランプAMA010/Mを使用してM3タップ穴に固定できます。 また、ケージケージロッドを取り付けるためのタップ穴も30 mm間隔で4つ開いているため、ケージシステムを組み組むことができます。
多軸アセンブリーキット、レールキャリア、回転アダプタ、レール、マイクロメータ位置変換キットなどのアクセサリのラインナップを豊富にご用意しており、様々な機能を追加することができます。幅50.7 mmのアリ溝が付いた小型25 mmステージを、幅75.7 mmのアリ溝が付いた25 mmおよび50 mmステージに取り付けるためのアダプタープレートもございます。アリ溝付きコンポーネントのラインナップは「クイック接続型ステージ」タブをご覧ください。
| Posted Comments: | |
| No Comments Posted |
Build Multi-Axis Configurations
Click for Details
Figure 107B Z-axis assembly kits allow stages to be mounted in vertical orientations.
Quick-Connect Dovetails
Click to Enlarge
Figure 107A The XR and XRN stages feature female dovetails on the bottom of the stage that mate with the male dovetails on another. The left female dovetail is on a retractable clamping arm, allowing stages to be dropped into place.
XR & XRN Dovetail Stages and Accessories
Our XR series manual stages feature quick-connect dovetails that allow for the construction of multi-axis systems without the need for additional hardware. The common dovetail feature with a single locking clamp makes it quick and simple to swap parts in and out while preserving excellent orthogonality.
Our selection of products with a quick-connect dovetail includes:
- Linear Translation Stages:
- Stackable 1-Axis Stages
- Pre-Assembled 2- and 3-Axis Configurations
- 25 mm Motorized Actuator Options: Piezo Inertia, Stepper, or DC Servo
- Rotational Stages:
- 360° Flat Rotation
- Tip/Tilt Goniometers
- Adapters:
- Z-Axis Assembly Kits
- Parallel and Perpendicular Mounting between 2" and 3" Dovetails
- Rail Accessories:
- Stationary Mounting Platforms
- Rail Component Positioners
- Base Plates and Rails
Most items are available in compact (2" dovetail) and full-size (3" dovetail) varieties. Adapters are available to interface between the two sizes. See tables 107F and 107G for all available options.
Linear Translation Stages
Thorlabs' Quick-Connect Linear Translation Stages feature 2 inch or 3 inch dovetails for which the female dovetail on the bottom of one stage mates to the male dovetail on another as shown in Figure 107A. Many of these stages have micrometers that can be switched between end-mounted and side-mounted configurations (see Figures 107C and 107D). We also offer vertical translation stages that feature graduated scales to indicate the amount of translation. In Figure 107E, the base plate of a vertical stage is removed to expose the mounting boss which enables additional mounting configurations. The stages featuring 25 mm of travel can also be paired with motors. For specific information on our Quick-Connect Linear Translation stages please see Table 107F.
Click to Enlarge
Figure 107C Stages are available with either a side- or end-mounted micrometer. The stage can be converted from one configuration to the other using our Micrometer Conversion Kits and a standard set of hex keys or balldrivers.
Click for Details
Figure 107D Stages with micrometers can have them mounted on either side. The side-mounted micrometer can be swapped with the locking plate to create a left- or right-handed stage.
Click to Enlarge
Figure 107E The base plate on our vertical stages can be removed to access a mounting boss on the bottom of the stage. This allows the stage to be mounted on a base plate for a smaller footprint or a rotation adapter for coarse angular positioning.
| Table 107F Linear Translation Stages | |||||
|---|---|---|---|---|---|
| Product Pages | Compact 25 mm Stages (Modular Motorized Also Available) | Compact 9 mm Vertical Stage | Full-Size 25 mm Stages (Modular Motorized Also Available) | Full-Size 50 mm Stages | 14 mm Vertical Stage |
| Click Photo to Enlarge |  |  |  |  |  |
| Motion | X, Y, Z, XY, XZ, YZ, XYZ | Z (Vertical) | X, Y, Z, XY, XZ, YZ, XYZ | X, Y, Z, XY, XZ, YZ, XYZ | Z (Vertical) |
| Travel | 25 mm | 9 mm | 25 mm | 50 mm | 14 mm |
| Resolution | 500 µm per Revolution | 0.25 mm per Revolution | 500 µm per Revolution | 0.25 mm per Revolution | |
| Quick-Connect Dovetail | 2" Dovetail | 3" Dovetail | |||
| Additional Details | |||||
Rotation and Goniometric Stages
Thorlabs' Quick-Connect Rotation Stages provide 360° of continuous manual rotation and are offered with 2" or 3" dovetails. Our Goniometric stages provide ±8° of precise rotation about a fixed point in space and come with 2" dovetails. More information on Thorlabs' Quick-Connect Rotation stages and the XRNG Series Goniometers can be found in Table 107G.
| Table 107G Rotation and Goniometric Stages | |||
|---|---|---|---|
| Product Pages | Compact Rotation Stage | Compact Goniometric Stages | Full-Size Rotation Stage |
| Click Photo to Enlarge |  |  |  |
| Motion | Coarse: 360° Rotation, Fine: ± 5° | ±8° Tip/Tilt About Fixed Point Above Stage | Coarse: 360° Rotation, Fine: ± 5° |
| Quick-Connect Dovetail | 2" Dovetail | 3" Dovetail | |
| Additional Details | |||
Quick-Connect Dovetail Accessories
Thorlabs also offers adapter kits, mounting platforms, positioners, and base plates for our Quick-Connect Dovetail Stages.
| Stage Adapters | ||
|---|---|---|
| Z-Axis Assembly Kits |  |  |
| Compact Z-Axis Assembly Kits, 2" Dovetails | Full-Size Z-Axis Assembly Kits, 3" Dovetails | |
| Parallel Mounting Adapters |  |  |
| Parallel Mounting Adapter, Male 2" Dovetail to Female 3" Dovetail | Parallel Mounting Adapter, Male 3" Dovetail to Female 3" Dovetail | |
| Perpendicular Mounting Adapter |  | |
| Perpendicular Mounting Adapter Male 2" Dovetail to Female 3" Dovetail | ||
| Dovetail Accessories | ||
|---|---|---|
| Mounting Platforms |  |  |
| 2" Mounting Platforms | 3" Mounting Platforms | |
| Rail Positioners |  |  |
| 2" Rail Positioners | 3" Rail Positioners | |
| Dovetail Bases | |||
|---|---|---|---|
| Base Plates |  |  | |
| 2" Dovetail Base Plate | 3" Dovetail Base Plate with Rotational Adjustment | ||
| Rails / Extended Bases |  |  | |
| 2" Dovetail Rails | 3" Dovetail Rails | ||
Click to Enlarge

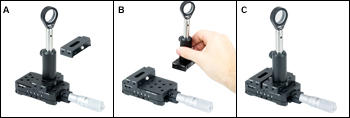

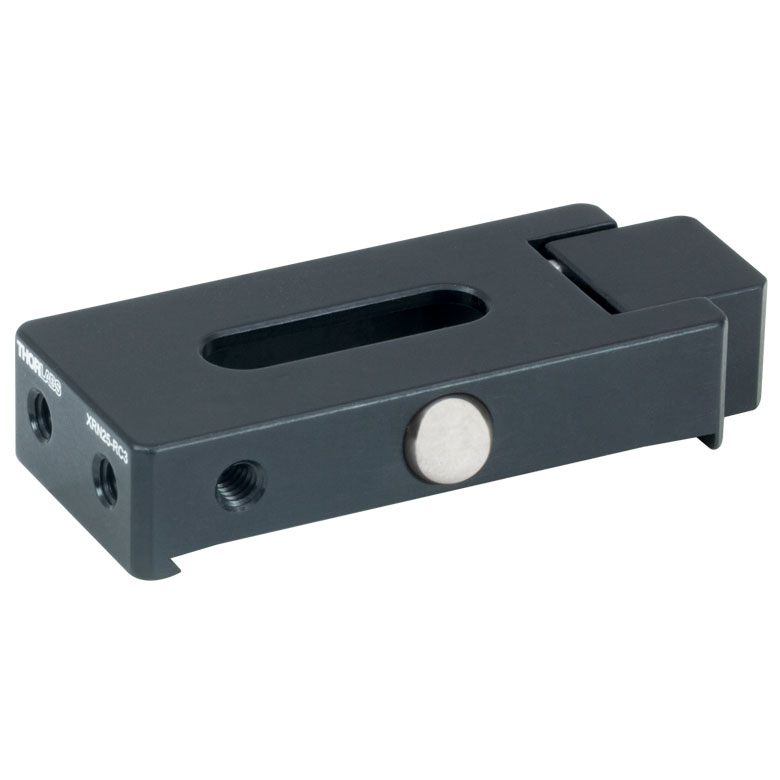

Figure G1.2 XRN25-RC3(/M)のスチール製ボールとクランプアーム
キャリアXRN25-RC2(/M)を位置を変えずに交換できます。
- 粗移動および光学コンポーネント類の取り付け機能
- XRN25-RC1/M、XRN25-RC2/M、XRN25-RC4/MにはXRN25-RC3/Mのハードストップに対応するスチール製パッド
- XRN25-RC4/Mには、キー溝用アクセサリに対応する2つの直交する3 mmのアライメント溝が付いています。
- XRN25-RC3/Mにはハードストップ用のスチール製ボール
- メス型アリ溝で素早くステージの上部プレートに取り付け可能
- 付属のアリ溝固定用ネジの最大トルク:1.69 N・m

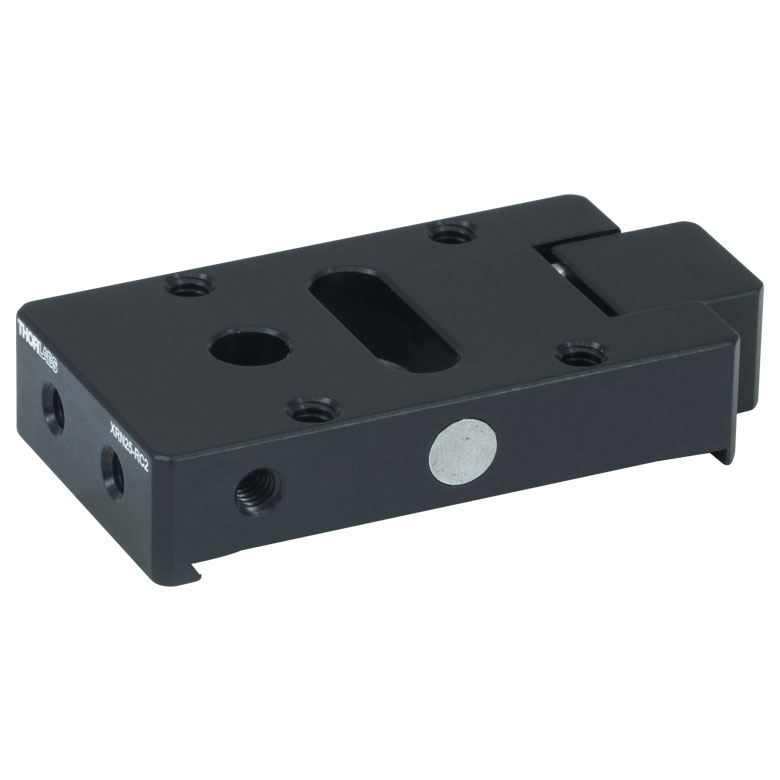

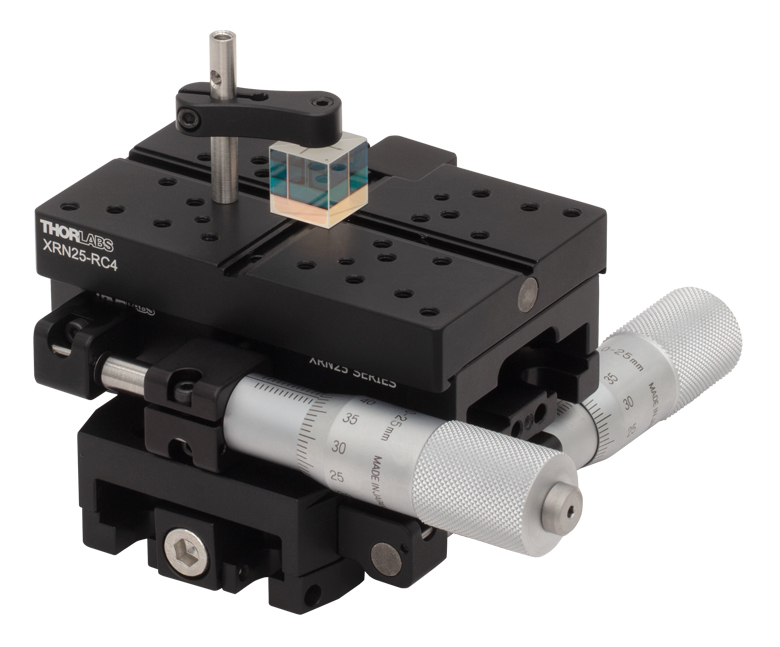

当社では、XRNシリーズのステージに直接取り付けられるレールキャリアを3種類ご用意しております。このレールキャリアにより、ステージのマイクロメータによる精密位置決めに加えて粗調整も可能になります。また、オプトメカニクスアセンブリを取り付けるためのステージのネジのオプションも拡張します。 キャリアXRN25-RC4/Mには、キー溝用アクセサリに対応する2つの直交する3 mmのアライメント溝が付いています。これらのアクセサリはM3タップ穴にクランプAMA010/Mを使用して固定できます。キャリアXRN25-RC4/Mには、ケージロッドを取り付けるためのタップ穴も30 mm間隔で4つ開いており、ケージシステムを組み込むことができます。さらに、プレート上にある11個のM4タップ穴でクランプアームを固定することもできます。 穴パターンについての詳細はTable G1.3をご覧ください。
レールキャリアにはメス型アリ溝があり、これをXRN25シリーズステージ側面のオス型アリ溝にはめ込み、ステージ上をスライドさせて取り付けます。キャリアの位置は片端にあるクランプアーム(5 mm六角レンチ使用)によって固定できます。このようなシンプルな手順でXRN25シリーズステージ上のキャリアを素早く交換することができます。
| Table G1.3 Specifications | ||||
|---|---|---|---|---|
| Item # | XRN25-RC1(/M) | XRN25-RC2(/M) | XRN25-RC4(/M) | XRN25-RC3(/M) |
| Click Image to Enlarge |  |  |  |  |
| Mounting Features | #8 (M4) Counterbores (x6) 8-32 (M4 x 0.7) Taps (x7) | 1/4" (M6) Counterbore (x1) 1/4" (M6) Counterbored Slot (x1) 8-32 (M4 x 0.7) Taps (x8) | 4-40 Taps (x4) 6-32 (M3) Taps (x17) 6-32 (M4) Taps) (x11) 8-32 (M4) Tap (x1) 3 mm Alignment Groove | 1/4" (M6) Counterbored Slot (x1) 8-32 (M4 x 0.7) Taps (x4) |

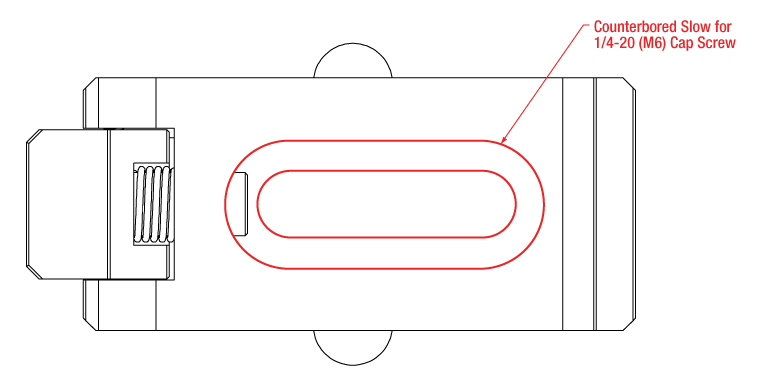

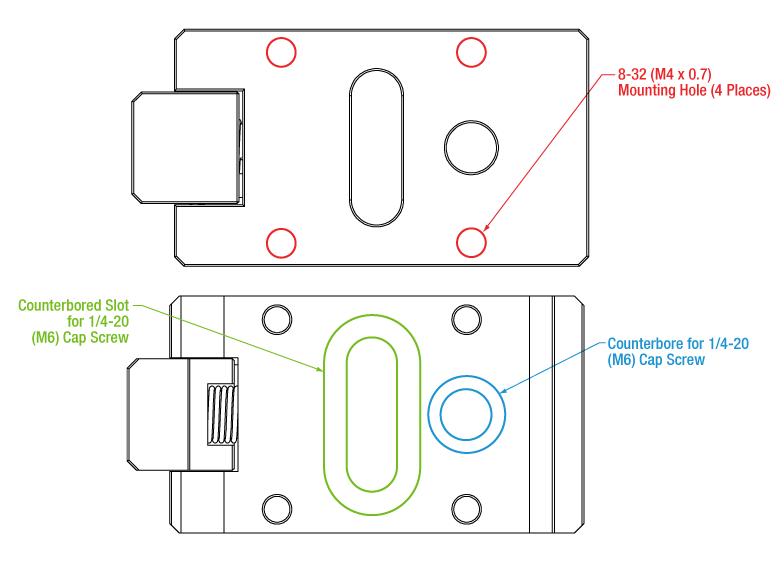

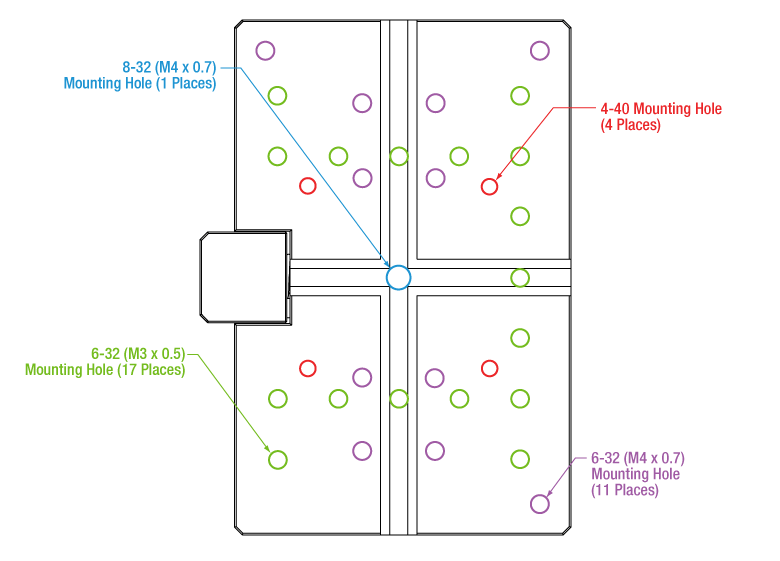

| Hole Pattern |  |  |  |  |
| Additional Features | Steel Contact Pads for Use with XRN25-RC3 Carrier | Steel Contact Pads for Use with XRN25-RC3 Carrier 6-32 (M4) Taps for Clamping Arms | Steel Ball on Two Sides for Use as Hard Stop | |
ズーム
Click to Enlarge

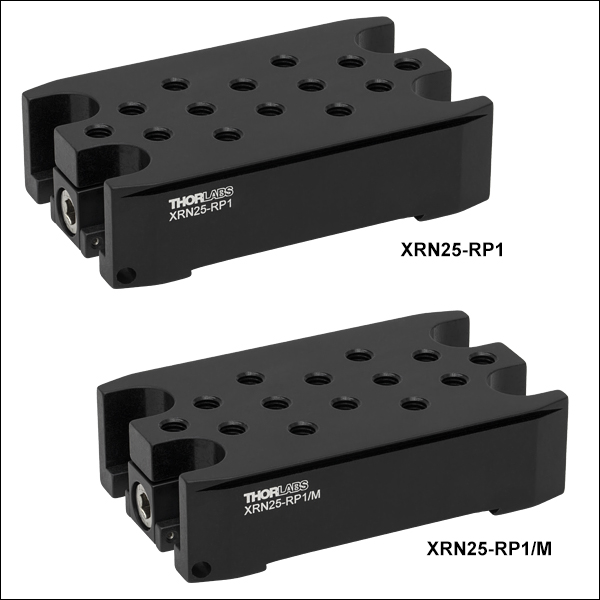

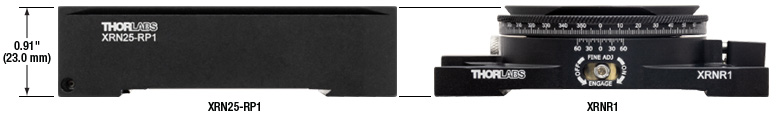

Figure G2.1 XRN25-RP1/Mの高さと幅はXRNシリーズステージと同じです。
- 高さと幅：XRNシリーズステージと同じ
- 取付け用の14個のM6 x 1.0タップ穴(深さ7.6 mm)
- 幅50.7 mmのアリ溝に対応
- 付属のアリ溝固定用ネジの最大トルク:1.69 N・m
レールプレートXR25-RP1/Mを使用することで、取り付ける部品のデッキ高を、XRNシリーズのステージと同じにすることができます。デッキ高が一致していると、取り付けられている部品のZ軸を調整することなく、レールプレートとステージ間を移動させることができます。XRN25-RP1/Mの上部には深さ7.6 mmのM6 x 1.0タップ穴(止まり穴)が14個付いています。このレールプレートは、付属のアリ溝用クランプネジを用いて、幅50.7 mmのアリ溝式レールに固定します。ネジの最大トルクは1.69 N・mです。またプレートの両端にあるM6 x 1.0ザグリ穴スロットにより、光学テーブルやブレッドボードに直接取り付けることができます。
ズーム
Click to Enlarge

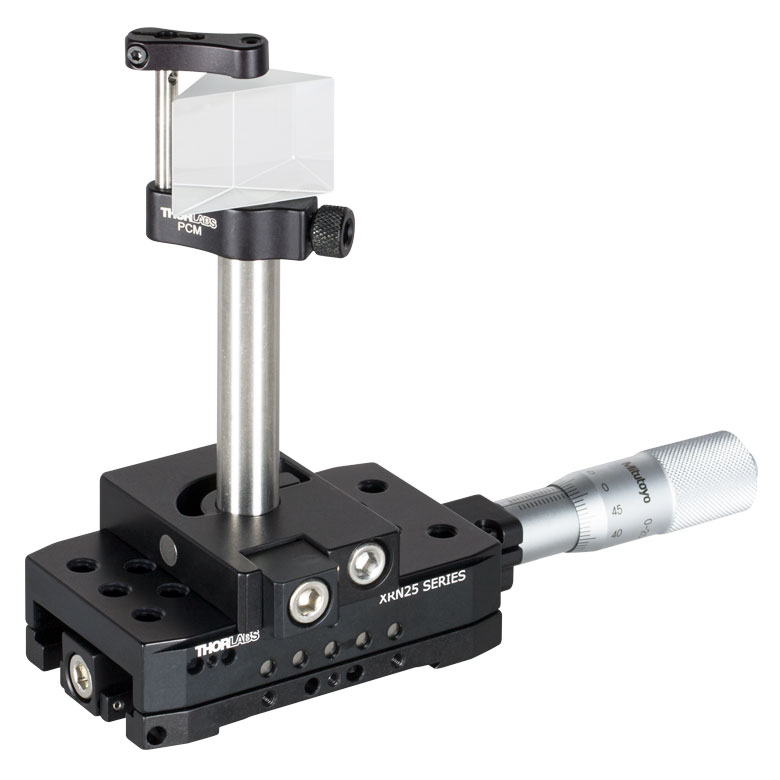

Figure G3.3 Ø12.7 mmポストのレールキャリアとして使用されているXRN-RB(/M)

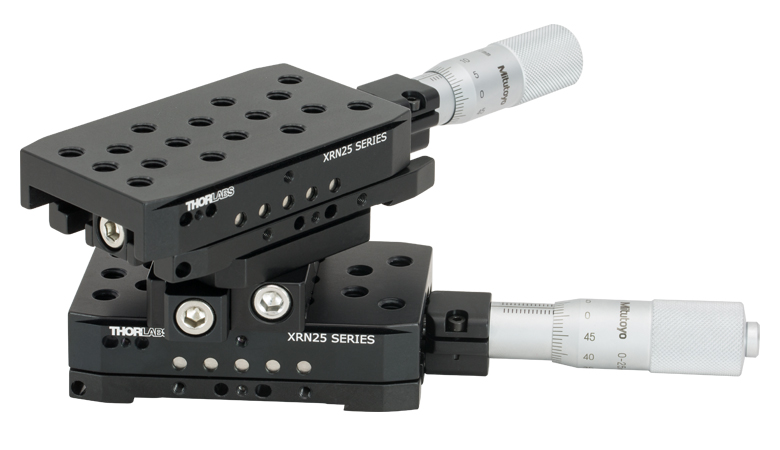

Click to EnlargeFigure G3.2 回転アダプタXRN-R1(/M)を用いて、2つのステージXRN25C(/M)間の角度を任意に設定可能
Click for Details

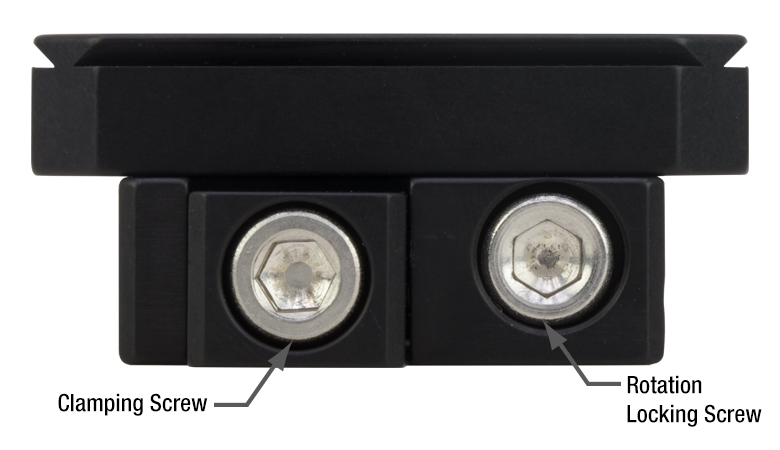

Figure G3.1 側面にある2個の固定ネジは、それぞれアダプタのクランプ用(左)と回転の固定用(右)
- 360°の粗動回転調
- トッププレートにはM6 x 1.0およびM4 x 0.7タップ穴
- Ø12.7 mmの内孔とフレクシャークランプ付きのベースプレート
- 回転アダプタ一式、またはベースプレート単体でご用意
- 幅50.7 mmのアリ溝付きステージに対応
- 付属のアリ溝固定用ネジの最大トルク:1.69 N・m
回転アダプタXRN-R1/Mは、幅50.7 mmの2つのアリ溝式部品を、取付け面に垂直な回転軸に対して取り付けることができます。取り付けた部品は360°の粗動回転が可能です。取り外し可能なトッププレートには、M6タップ穴が5個、M4タップ穴が4個あり、全ての辺には幅50.7 mmのオス型アリ溝が付いています。アダプタを回転させるときは、5 mm六角レンチでベースプレートの右側の固定ネジを緩めます(ベースプレートは単体でXRN-RB/Mとしても販売しております)。アダプタを幅50.7 mmアリ溝に対して固定するときは、5 mm六角レンチで左側の固定ネジを締め付けます。これらのネジはFigure G3.1でご覧いただけます。
XRN-R1/Mを用いてステージを垂直方向に取り付ける場合は、バネの張力と重力が反対方向に働くような領域までステージを回転させないでください。このように垂直に設置する場合は、回転範囲は180°に制限されます。また、XRN-R1/Mはトッププレートとベースプレートの2つの部品から構成されており、トッププレートとベースプレートは固定ネジを緩めると分離します。そのため、垂直方向に取り付けた状態で回転用固定ネジを緩める場合には注意が必要です。
アダプターベースプレートXRN-RB/Mは、単体でもご購入いただけます。回転アダプターベースプレートにはフレクシャークランプが付いており、Figure G3.3のようにØ12.7 mmの部品のレールキャリアとしてもご使用が可能です。さらにAD12BAを用いると、Ø12 mm光学ポストなどØ12 mmの部品にもご使用いただけます。
ズーム- アダプタXRN-A1：幅50.7 mmのアリ溝付き部品を、幅75.7 mmのアリ溝付き部品の上に直交する向きに取り付けることを可能にします。
- アダプタXRN-A2：幅50.7 mmのアリ溝付き部品を、幅75.7 mmのアリ溝付き部品の上に平行に取り付けることを可能にします。
- アダプタにより部品の高さが7.0 mm高くなります。

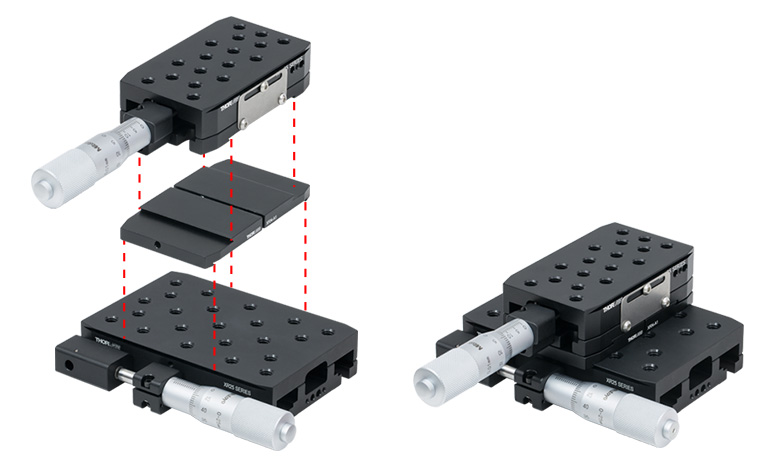

これらのアダプタを使用して、幅50.7 mmのアリ溝付きのクイック接続クロスローラーベアリングステージまたはアクセサリを、幅75.7 mmのアリ溝付き部品に取り付けることができます(Figure G4.1とG4.2参照)。アダプタXRN-A1では直交方向に、アダプタXRN-A2では平行方向に取り付けられます。Figure G4.2の写真の構成では、取り付けられたステージはレールに沿って移動することができますが、その方向はステージの移動方向と平行です。
組み立てるには、まず上側のステージやアクセサリの端にあるアリ溝の固定ネジを緩めます。下側のステージまたはレール上にアダプタをセットし(Figure G4.1とG4.2参照)、さらにアダプタ上に上側のステージをセットします。最後に上側のステージの端にあるアリ溝固定ネジ(最大トルク:1.69 N･m)を、アセンブリ全体が固定されるまで締め付けます。なお、アダプタの側面の奥深くに付いているネジはお客様ご自身で調整するネジではありませんのでご注意ください。
| Mounting Adapter Compatibility | |||
|---|---|---|---|
| Item # | Orientation | Top Component | Bottom Component |
| XRN-A1 | Perpendicular | XRN25X Stage XRN25 Series XRNV1 Stage XRNR1 Stage XRNG Series | XR25X Stage XR25 Series XR50 Series XRV1 Stage XRR1 Stage |
| XRN-A2 | Parallel | ||
