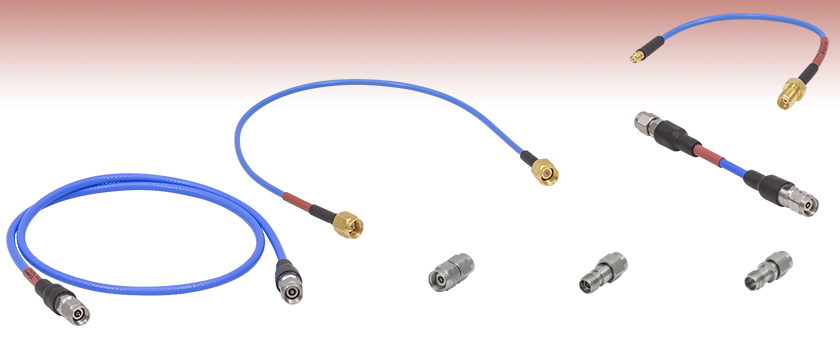

プレミアムマイクロ波ケーブルとアダプタ

Click to Enlarge

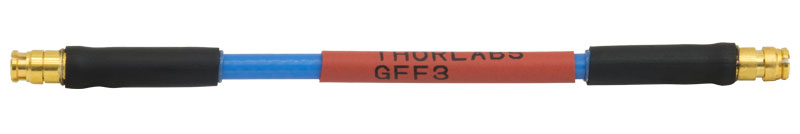

Figure G1.1  SMPメスコネクタ付き

• SMP(GPO^®対応)、メス-メス
• DC～18 GHz
• 76 mmおよび152 mmをご用意

当社のSMP-SMPマイクロ波ケーブルはDC～18 GHzの周波数でご使用いただけます。両端ともSMPメスコネクタ付きです(右の写真参照)。長さは、76 mmおよび152 mmをご用意しております。DC～18 GHzでは電圧定在波比(VSWR)が低く、挿入損失も小さいケーブルです(Figure G1.1をご参照ください)。 用途に応じた最短の長さでご使用になることをお勧めします。

SMPコネクタはGPOコネクタに直接接続できます。GPOコネクタにつなげることにより、ケーブルを当社のLN変調器にご使用いただけます。

Click to Enlarge

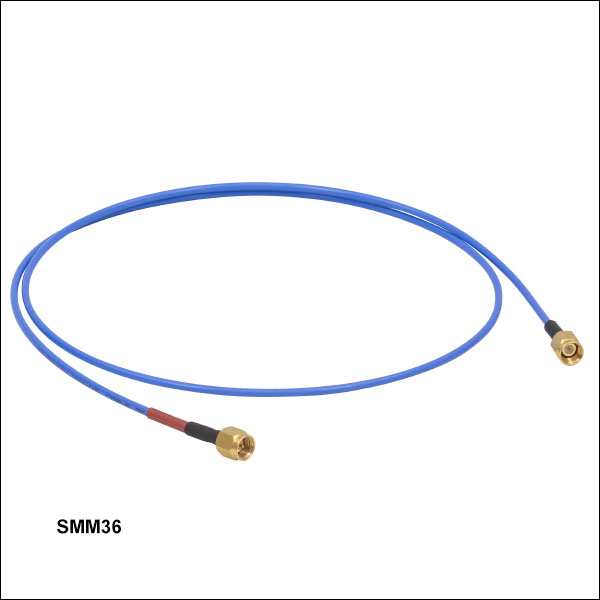

Figure G2.1  SMAオスコネクタ付き

• SMA オス-オス ケーブル
• DC～26 GHz
• 長さは7種類

当社のSMA-SMAマイクロ波ケーブルはDC～26 GHzの周波数でご使用いただけます。両端ともSMAオスコネクタ付きです(右の写真参照)。長さは、76 mm～3048 mmをご用意しております。DC～26 GHzでは電圧定在波比(VSWR)が低く、挿入損失も小さいケーブルです(Figure G2.1をご参照ください)。 用途に応じた最短の長さでご使用になることをお勧めします。

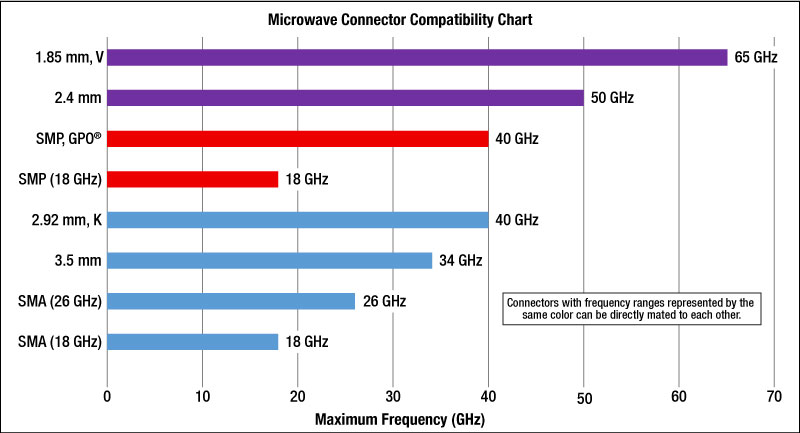

SMAコネクタは2.92 mm、3.5 mm、またはKコネクタに直接接続できます。そのためこちらのケーブルは、当社の多くのSMAコネクタ使用高速ディテクタならびにLN変調器にご使用いただけます。

Click to Enlarge

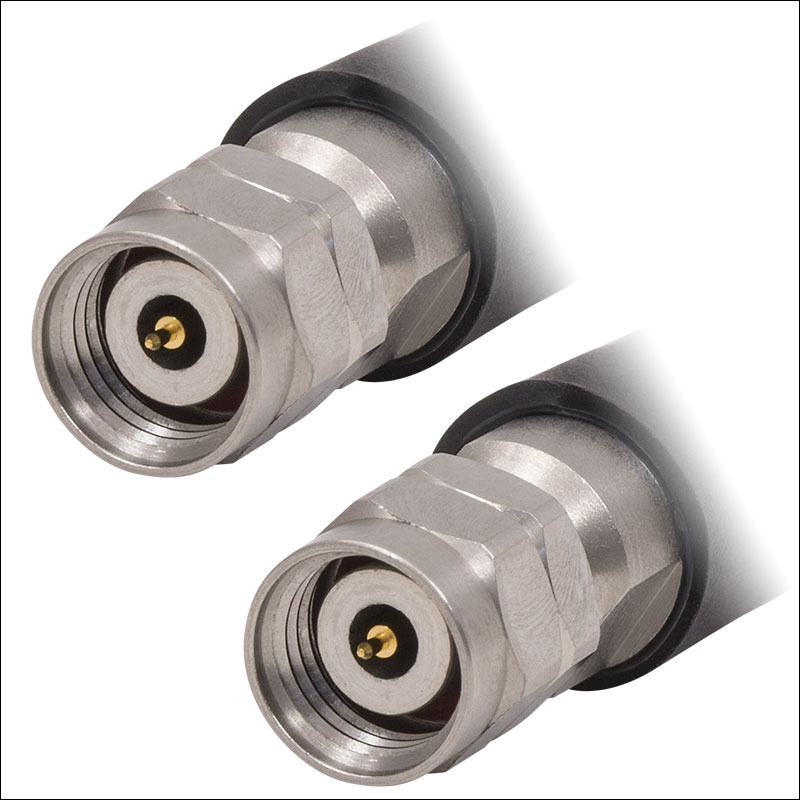

Figure G3.1  2.4 mmオスコネクタ付き

• 2.4 mm オス-オス
• DC～50 GHz
• 長さは5種類

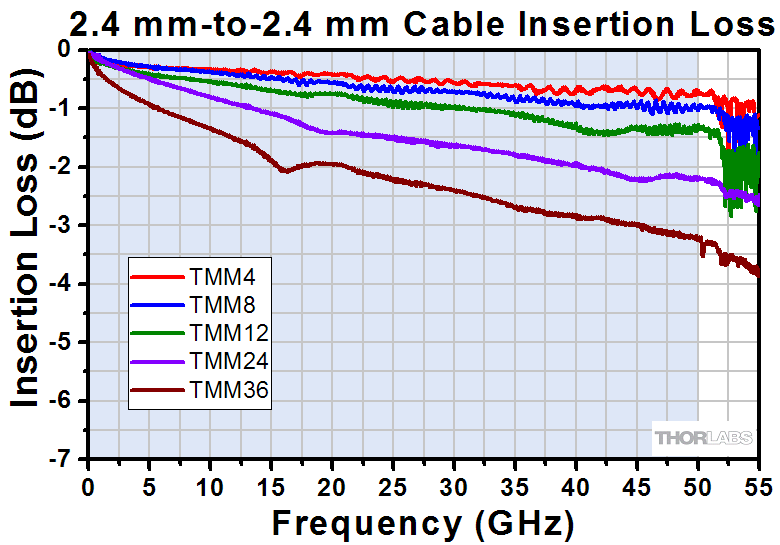

当社の2.4 mm-2.4 mmマイクロ波ケーブルはDC～50 GHzの周波数でご使用いただけます。両端とも2.4 mmオスコネクタ付きです(Figure G3.1参照)。長さは、102 mm、203 mm、305 mm、610 mm、914 mmをご用意しております。DC～50 GHzでは電圧定在波比(VSWR)が低く、挿入損失も小さいケーブルです(「仕様」タブをご参照ください)。 用途に応じた最短の長さでご使用になることをお勧めします。

2.4 mmのコネクタは、1.85 mmまたはVコネクタに直接接続できます。そのためこちらのケーブルは、当社のVコネクタ付き40 GHz LN位相変調器＆強度変調器にご使用いただけます。

Click to Enlarge
Figure 4.1  2.92 mmオスコネクタ付き

• 2.92 mm オス-オス ケーブル
• DC～40 GHz
• 長さは6種類

当社の2.92 mm-2.92 mmマイクロ波ケーブルはDC～40 GHzの周波数でご使用いただけます。両端とも2.92 mmオスコネクタ付きです(Figure G4.1参照)。長さは、102 mm～1829 mmをご用意しております。DC～40 GHzでは電圧定在波比(VSWR)が低く、挿入損失も小さいケーブルです(「仕様」のタブをご参照ください)。 用途に応じて最短の長さでご使用になることをお勧めします。

2.92 mmのコネクタは、SMA、3.5 mmまたはKコネクタに直接接続できます。そのためこちらのケーブルは、当社の多くのSMAコネクタ付き高速ディテクタにご使用いただけます。

• SMA-SMPアダプターケーブル
• DC～18 GHz
• SMAオスまたはメスコネクタ-SMPメスコネクタをご用意

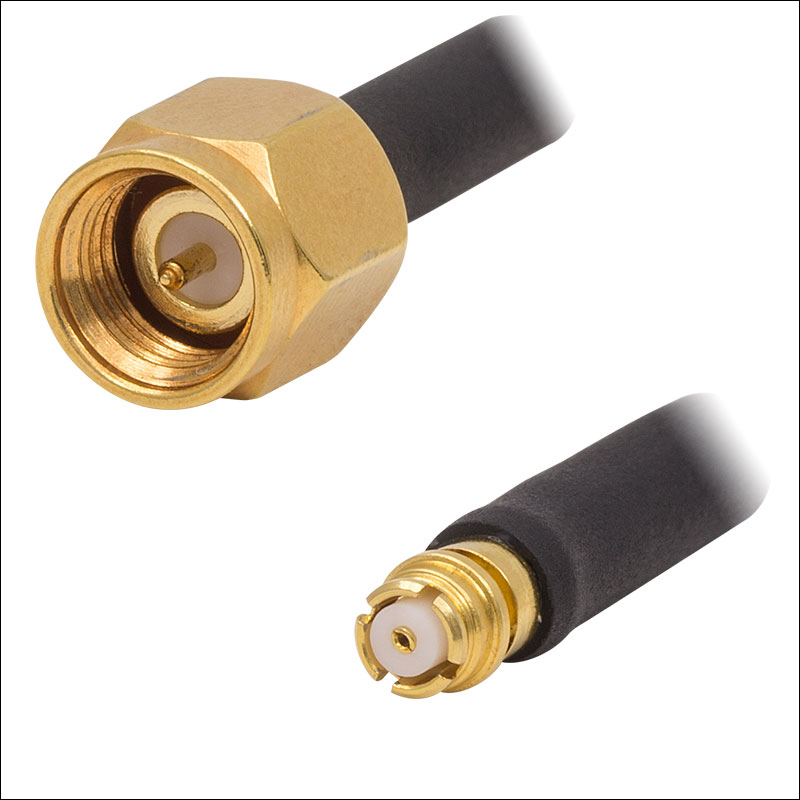

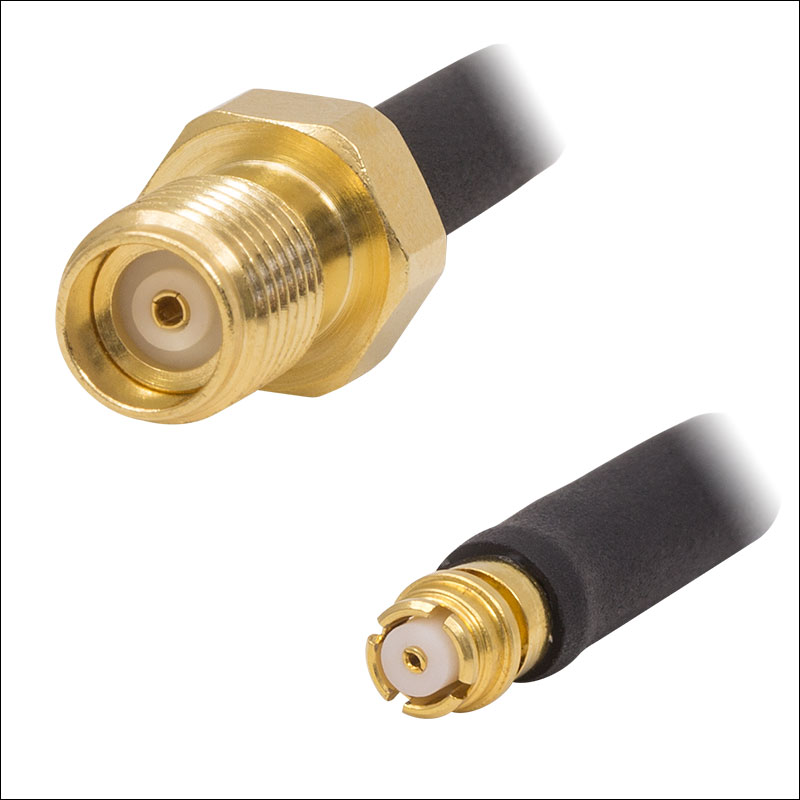

こちらのアダプターケーブルは、片端にSMPメスコネクタ、もう一方にSMAオスまたはメスコネクタが付いています。各タイプとも76 mmと152 mmの長さでご用意しています。DC～18 GHzでは電圧定在波比(VSWR)が低く、挿入損失も小さいケーブルです(「仕様」のタブをご参照ください)。 用途に応じて、できるだけ短い長さでご使用になることをお勧めします。

SMPコネクタはGPOコネクタに、SMAコネクタは2.92 mm、3.5 mmまたはKコネクタに直接接続できます。GPOコネクタの互換性により、こちらのケーブルは当社のLN変調器にご使用いただけます。

Click to Enlarge

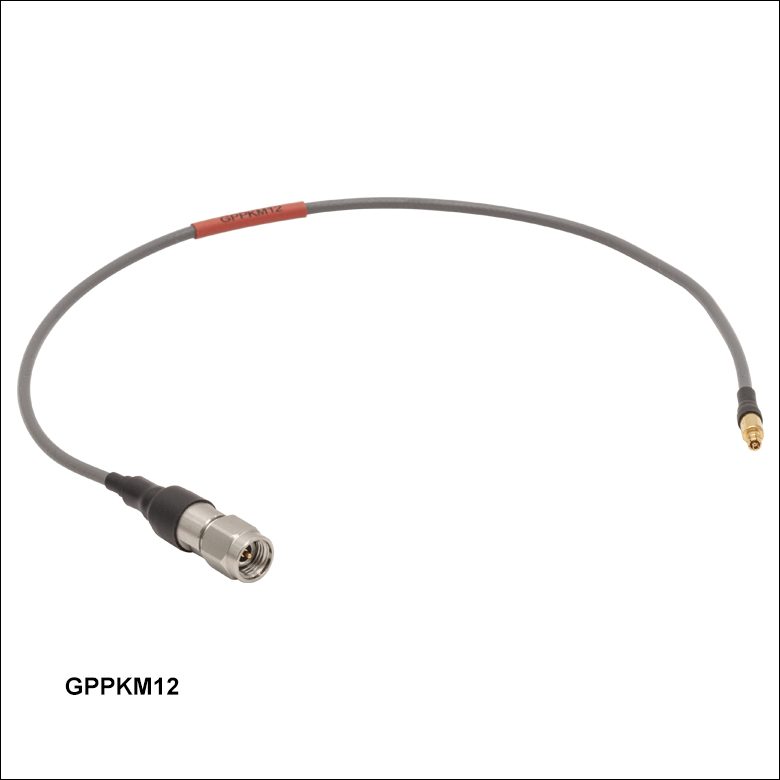

Figure G6.1  SMPMメスコネクタと2.92 mmオスコネクタ付き

• SMPM (SSMPおよびGPPO^®対応)メス-2.92 mmオスケーブル
• DC～40 GHz
• 長さは102 mm、305 mm、610 mmでご用意
• 位相整合ペア

SMPM-2.92 mmマイクロ波ケーブルはDC～40 GHzの周波数でご使用いただけます。各ケーブルの片端にはSMPMメスコネクタ、もう一方には2.92 mmオスコネクタが付いています(Figure G6.1参照)。長さは、102 mm、305 mm、610 mmでご用意しています。DC～40 GHzで挿入損失が小さいケーブルですが、DC～20 GHzでは電圧定在波比(VSWR)も低くなります(「仕様」タブをご参照ください)。用途に応じて、できるだけ短い長さでご使用になることをお勧めします。

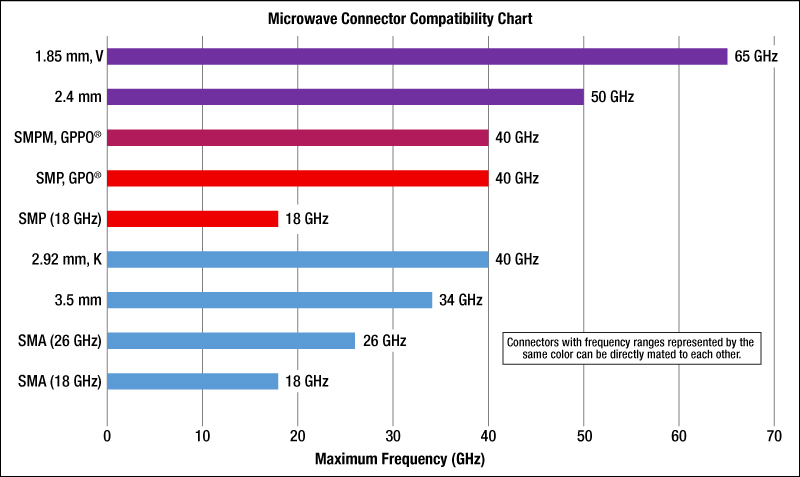

SMPMコネクタは、直接SSMPまたはGPPO^® コネクタに、2.92 mmコネクタは直接SMA、3.5 mmまたKコネクタに接続できます。

すべて位相整合ペアのケーブルで、当社の組み込み用途(OEM用途)向け超高速PDモジュールやLN変調器にご使用いただけます。

• 2.4 mm-2.92 mmアダプターケーブル
• DC～40 GHz
• 2.4 mmオスまたはメスコネクタ-2.92 mmオスまたはメスコネクタをご用意

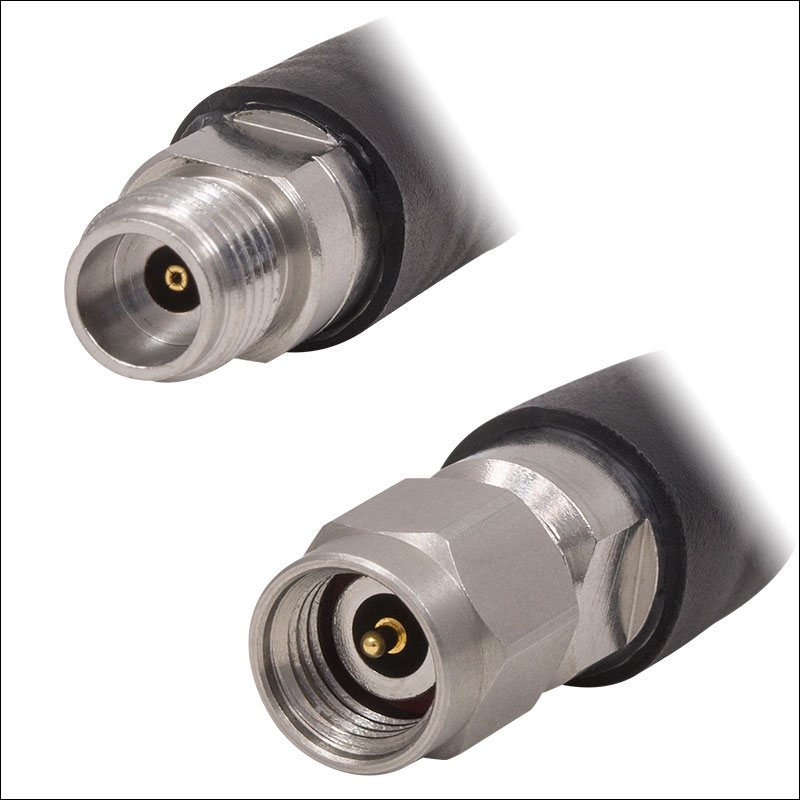

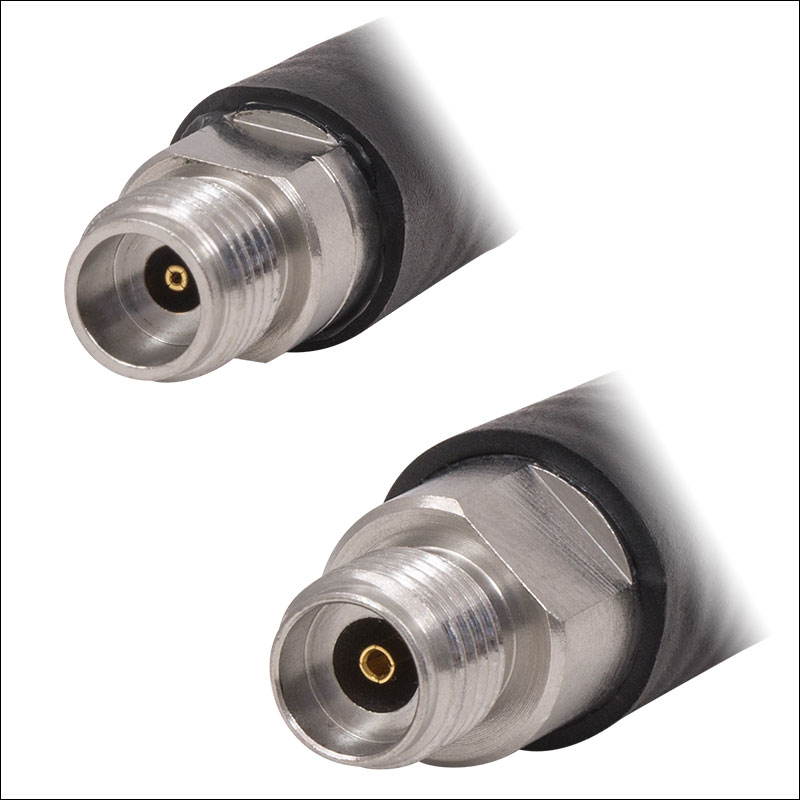

こちらのアダプターケーブルは、片端に2.4 mmメスコネクタまたはオスコネクタ、もう一方の端には2.92 mmオスコネクタまたはメスコネクタが付いています。 DC～40 GHzでは電圧定在波比(VSWR)が低く、挿入損失も小さいケーブルです(「仕様」のタブをご参照ください)。

2.4 mmコネクタは1.85 mmまたはVコネクタに、2.92 mmコネクタはSMA、3.5 mmまたはKコネクタに直接接続できます。VコネクタおよびKコネクタの互換性により、こちらのケーブルは当社の40 GHz LN位相変調器＆強度変調器にご使用いただけます。識別しやすいように、2.4 mmのコネクタ端には溝付きの止めナットが付いています。

• 2.4 mmまたは2.92 mmコネクタ用アダプタ
• DC～40 GHzまたはDC～50 GHz

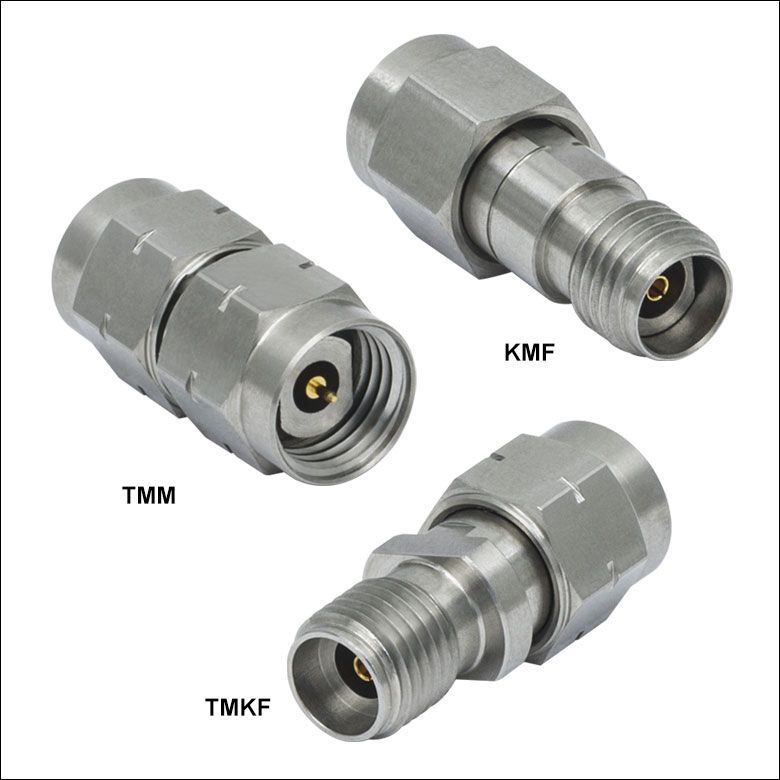

こちらのマイクロ波ケーブル用アダプタはマイクロ波ケーブルのコネクタ種類を変換します。2.92 mmと2.4 mmコネクタのオス/メス(F-F、F-M、M-F)を変換するアダプタや、あらゆるオス/メスコネクタの組み合わせの2.4 mm-2.92 mmを変換するアダプタをご用意しております。

Specifications
Adapter Type	2.92 mm			2.4 mm			2.4 mm to 2.92 mm
Item #	KFF	KMF	KMM	TFF	TMF	TMM	TFKF	TFKM	TMKF	TMKM
Photo (Click to Enlarge)
Adapter Style (Click for Image)	2.92 mm F. to 2.92 mm F.	2.92 mm M. to 2.92 mm F.	2.92 mm M. to 2.92 mm M.	2.4 mm F. to 2.4 mm F.	2.4 mm M. to 2.4 mm F.	2.4 mm M. to 2.4 mm M.	2.4 mm F. to 2.92 mm F.	2.4 mm F. to 2.92 mm M.	2.4 mm M. to 2.92 mm F.	2.4 mm M. to 2.92 mm M.
VSWR	1.2								1.25
Frequency Range	DC - 40 GHz			DC - 50 GHz			DC - 40 GHz
Length	19.00 mm	20.10 mm	21.20 mm	19.10 mm	18.15 mm	17.20 mm	20.40 mm	21.50 mm	19.45 mm	20.55 mm

Click for Details
Figure G9.2  プリセットされているトルク値になるとピボットジョイントが折れ、設定値以上に力が加えられない設計となっております。

Click to Enlarge

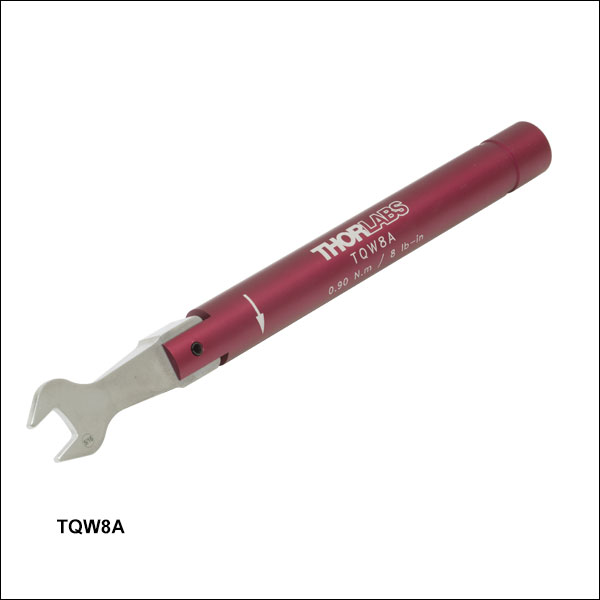

Figure G9.1  レンチには現場で識別しやすい刻印があります。

• 適切な結合トルクがかかる設計
• コネクタの過度の締め付けを防止するプリセット型のトルク値
  • TQW5A:0.57 N•m(5 in-lbs)。ほとんどのSMAコネクタに使用可能。
  • TQW8A:0.90 N•m(8 in-lbs)。3.5 mm、2.92 mm、2.4 mm、1.85 mm、 K、Vコネクタ向け。
• プリセットのトルク値、トルクをかける方向、レンチサイズ、そして型番が刻印
• プレミアムマイクロ波ケーブルとアダプタに使用可能

こちらのトルクレンチはトルク値がプリセットされていますので、2つの同軸コネクタを結合する際に適切なトルクがかけられます。TQW5Aのトルクは0.57 N•m(5 in-lbs)に設定されていて、ほとんどのSMAコネクタに使用可能です。TQW8Aのトルクは0.90 N•m(8 in-lbs)で、3.5 mm、2.92 mm、2.4 mm、1.85 mm、 K、そしてVコネクタに適しています。

プリセットされたトルク値に到達すると、ピボットジョイントがFigure G9.2のように折れ曲がるように設計されています。そのためコネクタに過度な力が加わるのを防止できます。力を抜くと、レンチの六角ヘッドは元の位置に戻ります。トルクレンチは、ハンドルの末端付近に刻まれた負荷点のラインで保持してください。異なる位置で保持するとコネクタにかかるトルクの大きさに影響します。仕様のトルク値は、ハンドルに刻まれた矢印の方向に締め付けた場合にのみ保証されます。レンチには、使用時に識別しやすいように、プリセットされたトルク値、トルクをかける方向、レンチサイズ、および型番が刻印されています。

レンチのプリセットトルク値の保証期間はご購入日から1年です。当社では再校正サービスも行っております。詳細は当社までお問い合わせください。
