Products HomeOバンドおよびCバンドチューナブルバンドパスフィルタ
- Digital Tunable Bandpass Filters for 1265 - 1355 nm or 1527 - 1567 nm
- ≥0.2 nm Passband Widths at -3 dB and ≤0.8 nm Passband Widths at -20 dB
- 50 GHz Dense Wavelength Division Multiplexing (DWDM) ITU Grid for C-Band
- >25 dB Non-Adjacent Isolation
TOF1550
Tunable Bandpass Filter,
1527 - 1567 nm
TOF1310
Tunable Bandpass Filter,
1265 - 1355 nm
Please Wait
| Key Specifications | ||
|---|---|---|
| Item # | TOF1310 | TOF1550 |
| Wavelength Tuning Range | 1265 - 1355 nm | 1527 - 1567 nm |
| Passband Width @ -1 dBa | ≥0.12 nm (21.0 GHz) | ≥0.12 nm (15.0 GHz) |
| Passband Width @ -3 dBa | ≥0.2 nm (34.9 GHz) | ≥0.21 nm (26.2 GHz) |
| Passband Width @ -20 dBa | ≤0.8 nm (139.7 GHz) | ≤0.77 nm (96.1 GHz) |
| Insertion Lossa,b,c | < 3.5 dB (2.5 dB Typical) | < 3.5 dB (2.5 dB Typical) |
| Polarization Dependent Loss | < 0.5 dB (0.3 dB Typical) | < 0.3 dB |
| Non-Adjacent Isolationa | ≥25 dB | ≥27 dB |
| Maximum Input Power | 500 mW (27 dBm) | 300 mW (24.78 dBm) |
Click to Enlarge
Figure 1.1 取付クランプECM325を用いて光学テーブルに取り付けられたTOF1550
Click to Enlarge
Figure 1.2 デジタルチューナブルバンドパスフィルタTOFシリーズの主な機能。入力された光信号は、ナローキーFC/APCファイバーポートから入力され、デバイスのタッチパネルかリモートコマンドを使用して設定された設定に基づいてフィルタリングされます。その後フィルタリングされた信号は、別のナローキーFC/APCファイバーポートから出力されます。操作について詳細はマニュアルをご覧ください。
特長
- チューナブルのガウシアンバンドパスフィルタ、Oバンド(型番TOF1310)またはCバンド(型番 TOF1550)
- FC/APCナローキー(2.0 mm)のファイバ入出力
- DWDM ITUグリッドチャンネルの用途に適しています(型番 TOF1550)。
- 挿入損失： 3.5 dB以下 (典型値2.5 dB)、@1310 nm (型番TOF1310) または1550 nm (型番 TOF1550)
- USB Type-Cポートからリモート操作
用途例
- 高密度波長分割多重(DWDM)
- スペクトル応答特性
- 帯域外ASE抑制
- レシーバ試験
TOFシリーズのチューナブルフィルタは、通信Oバンド1265～1355 nm、型番TOF1310)またはCバンド(1527～1567 nm、型番TOF1550)信号用に設計された波長可変のガウシアンバンドバスフィルタです。広帯域光信号が入力された場合は、中心波長付近の通過帯域のみが透過されます。このフィルタは、実験室や生産環境において、光信号選択の補助、光通信システムのモニタや診断、検出システムや増幅システムのスペクトル応答の特性評価、レーザの信号対雑音比(SNR)を高めるための増幅誘導放出型フィルタとしてもご使用いただけます。
リモート操作
バンドパスフィルタTOFシリーズは、デバイスのタッチパネルインターフェイスを使用して操作する以外に、USB Type-Cポートと付属のUSBケーブルを使用してリモート操作することもできます。詳細については「操作」タブをご参照ください。フィルタはシリアル(COM)ポートとして表示され、付属のドライバを使用してアクセスして実行することができます。シリアルポート経由で通信できるPCであれば、フィルタを遠隔操作することができます。詳細については「操作」タブをご覧ください。
取り付けについて
チューナブルバンドパスフィルタには、当社の小型アルミニウム製筐体EEET6011を使用しており、アルミニウム製クランプECM125やECM325(Figure 1.1参照)など対応する取付ジグを用いた取り付けが可能です。筐体は、シリコンラバー製ベゼル付きで、アルミニウム筐体より摩擦が高く、表面を傷から保護します。
Click for Details

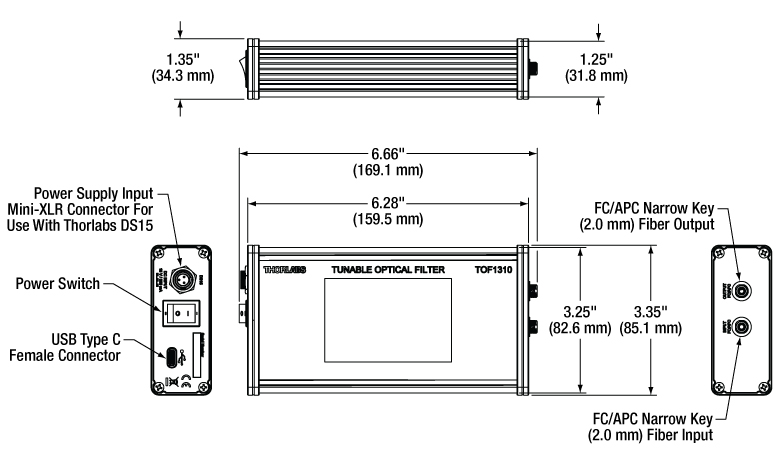

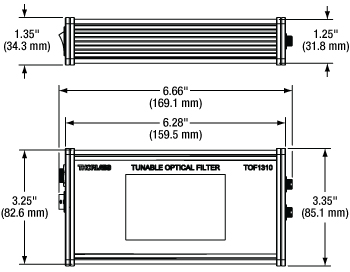

Figure 2.1 チューナブルバンドパスフィルタTOFシリーズの図面
| Item # | TOF1310 | TOF1550 |
|---|---|---|
| Wavelength Tuning Range | 1265 - 1355 nm | 1527 - 1567 nm |
| Passband Width @ -1 dBa | ≥ 0.12 nm (21.0 GHz) | ≥ 0.12 nm (15.0 GHz) |
| Passband Width @ -3 dBa | ≥ 0.2 nm (34.9 GHz) | ≥ 0.21 nm (26.2 GHz) |
| Passband Width @ -20 dBa | ≤ 0.8 nm (139.7 GHz) | ≤ 0.77 nm (96.1 GHz) |
| Insertion Lossa,b,c | < 3.5 dB (2.5 dB Typical) | < 3.5 dB (2.5 dB Typical) |
| Polarization Dependent Loss | < 0.5 dB (0.3 dB Typical) | < 0.3 dB |
| Non-Adjacent Isolationa | ≥ 25 dB | ≥ 27 dB |
| Chromatic Dispersion (Absolute) | - | < 10 ps/nm |
| Polarization Mode Dispersion | - | < 0.1 ps |
| Wavelength Tuning Resolution | < 40 pm (7 GHz) | < 12 pm (1.5 GHz) |
| Wavlength Setting Error (Absolute) | 175 pm (30.6 GHz) | < 32 pm (4 GHz) |
| Wavelength Setting Repeatability | ±10 pm (1.7 GHz) | ±8 pm (1 GHz) |
| Wavelength Temperature Dependence (Absolute) | < 5 pm/°C (1 pm/°C Typical) | < 1 pm/°C |
| Return Loss | 30 dB | >40 dB |
| Maximum Input Optical Power | 500 mW (27 dBm) | 300 mW (24.78 dBm) |
| Fiber Specifications | ||
| Fiber Type | SMF-28 | |
| Fiber Length | 70 ± 10 cm | |
| Environmental Conditions | ||
| Operating Temperature | -5 to 65 °C | -5 to 65 °C |
| Storage Temperature | -40 to 85 °C | -40 to 85 °C |
| Operating Relative Humidity | 5 to 85% | 5 to 85% |
| Storage Relative Humidity | 5 to 95% | 5 to 95% |
Figure 3.1～3.5ではチューナブルバンドパスフィルタTOF1310の性能グラフをご覧いただけます。
Click to Enlarge
Click for Raw Data
Figure 3.2 グラフは、1310 nmにおけるフィルタTOF1310の透過特性です。透過率は挿入損失を測定することで求められます。
Click to Enlarge
Click for Raw Data
Figure 3.1 グラフは、通過帯域を5つの異なる中心波長(1270、1290、1310、1330、1350 nm)にチューニングしたチューナブルフィルタTOF1310の透過特性を示しています。透過率は挿入損失を測定することで求められます。
Click to Enlarge
Figure 3.4 グラフでは、バンドパスフィルタTOF1310のチューニングレンジ全体における波長設定誤差を示しています。
Click to Enlarge
Figure 3.3 TOF1310の波長に対する通過帯域幅を-1、-3、-20 dB減衰幅として測定したグラフ
Click to Enlarge
Figure 3.5 グラフは、動作波長範囲においてフィルタのピークレベルで規定されるフィルタTOF1310の挿入損失を示しています。
Figure 3.6～3.11ではチューナブルバンドパスフィルタTOF1550の性能グラフをご覧いただけます。
Click to Enlarge
Click for Raw Data
Figure 3.7 グラフは、1550 nmにおけるフィルタTOF1550の透過特性です。透過率は挿入損失を測定することで求められます。
Click to Enlarge
Click for Raw Data
Figure 3.6 グラフは、通過帯域を5つの異なる中心波長(1530、1540、1550、1560、1567 nm)にチューニングしたチューナブルフィルターTOF1550の透過特性を示しています。透過率は挿入損失を測定することで求められます。
Click to Enlarge
Figure 3.9 グラフでは、バンドパスフィルタTOF1550のチューニングレンジ全体における波長設定誤差を示しています。
Click to Enlarge
Figure 3.8 TOF1550の波長に対する通過帯域幅を-1、-3、-20 dB減衰幅として測定したグラフ
Click to Enlarge
Figure 3.11 グラフは、ITUグリッド上の選択したチャンネルに直接隣接しないチャンネルに対するアイソレーションを示しています。例えば、チャンネル31を通過帯域として選択した場合、チャンネル14～29および33～63のアイソレーションは27 dB以上となります。
Click to Enlarge
Figure 3.10 グラフは、動作波長範囲においてフィルタのピークレベルで規定されるフィルタTOF1550の挿入損失を示しています。
チューナブルバンドパスフィルタTOFシリーズは、前面のタッチパネルインターフェースから直接、または付属のUSB Type-Cケーブルとデバイス側面のポートを使用してリモートで制御することができます。
目次
Click to Enlarge
Figure 4.2 上のメイン表示画面には、チューニングパラメータとして選択されたチャンネルが表示されます。表示される波長はチャンネルの中心波長に相当します。
Click to Enlarge
Figure 4.1 上のメイン表示画面は、チューニングパラメータとして選択された中心波長を示しています。
Click to Enlarge
Figure 4.4 チャンネルステップ選択画面です。チャンネルステップの増分は0.01～50まで設定できます。
Click to Enlarge
Figure 4.3 ターゲット波長画面では、通過帯域の中心波長を直接入力可能です。
タッチパネル操作
チューナブルバンドパスフィルタTOFシリーズのタッチパネルインターフェースでは、ターゲットの中心波長「λc」、または通過帯域のチャンネルを直接選択することができます(型番TOF1550)。中心波長は通過帯域の中心に、チャンネル番号はDWDM ITUグリッドチャンネル番号に相当します(TOF1550)。TOF1550の動作範囲内の100 GHz間隔のITUグリッドに基づくチャンネルリストはTable 4.5をご覧ください。
Figure 4.1と4.2に示すインターフェースのメイン画面には、中心波長、チャンネル、ステップ値の設定が表示されます。選択されたパラメータ(「λc」または「Channel」)は緑色でハイライトされ、「ステップ」値の単位は、Figure 4.1と4.2に示すように、選択されたパラメータに応じてpmまたはチャンネル番号に変更されます。ステップ行の上下の矢印を押すと、選択したパラメータがステップの量だけ増減します。 「λc」または「Channel」がアクティブの場合、目的の行を選択することで、ターゲットの中心波長と波長ステップ、またはチャンネルとチャンネルステップを手動で入力することができます。
Figure 4.3は中心波長を手動入力する画面です。中心波長は1265 nm～1355 nm (TOF1310)または1527 nm～1567 nm (TOF1550)まで、最小分解能1 pmで調整できます。同様に、チャンネル番号も14～63まで、最小0.01刻みで入力できます(TOF1550)。
中心波長またはチャンネル番号のステップ設定は、中心波長またはチャンネル番号のいずれかが選択されている場合にのみ入力可能です。Figure 4.4はチャンネルステップ設定画面で、Figure 4.2のチャンネル行を選択したときに編集されます。チャンネルのステップは0.01～50の範囲で0.01刻み(1GHz)で調整でき、波長ステップは 1 pm～50 000 pm の範囲で最小 1 pm 刻みで調整できます。
Table 4.5では、100 GHz間隔のITUグリッドで、フィルタTOF1550の動作範囲内にあるチャンネルを、対応する周波数(GHz)と波長(nm)とともに示しています。
| Table 4.5 ITU Grid Channelsa | ||||||||
|---|---|---|---|---|---|---|---|---|
| Channel # | Frequency (GHz) | Wavelength (nm) | Channel # | Frequency (GHz) | Wavelength (nm) | Channel # | Frequency (GHz) | Wavelength (nm) |
| 14 | 191 400 | 1566.31 | 31 | 193 100 | 1552.52 | 48 | 194 800 | 1538.98 |
| 15 | 191 500 | 1565.50 | 32 | 193 200 | 1551.72 | 49 | 194 900 | 1538.19 |
| 16 | 191 600 | 1564.68 | 33 | 193 300 | 1550.92 | 50 | 195 000 | 1537.40 |
| 17 | 191 700 | 1563.86 | 34 | 193 400 | 1550.12 | 51 | 195 100 | 1536.61 |
| 18 | 191 800 | 1563.05 | 35 | 193 500 | 1549.32 | 52 | 195 200 | 1535.82 |
| 19 | 191 900 | 1562.23 | 36 | 193 600 | 1548.52 | 53 | 195 300 | 1535.04 |
| 20 | 192 000 | 1561.42 | 37 | 193 700 | 1547.72 | 54 | 195 400 | 1534.25 |
| 21 | 192 100 | 1560.61 | 38 | 193 800 | 1546.92 | 55 | 195 500 | 1533.47 |
| 22 | 192 200 | 1559.79 | 39 | 193 900 | 1546.12 | 56 | 195 600 | 1532.68 |
| 23 | 192 300 | 1558.98 | 40 | 194 000 | 1545.32 | 57 | 195 700 | 1531.90 |
| 24 | 192 400 | 1558.17 | 41 | 194 100 | 1544.53 | 58 | 195 800 | 1531.12 |
| 25 | 192 500 | 1557.36 | 42 | 194 200 | 1543.73 | 59 | 195 900 | 1530.33 |
| 26 | 192 600 | 1556.56 | 43 | 194 300 | 1542.94 | 60 | 196 000 | 1529.55 |
| 27 | 192 700 | 1555.75 | 44 | 194 400 | 1542.14 | 61 | 196 100 | 1528.77 |
| 28 | 192 800 | 1554.94 | 45 | 194 500 | 1541.35 | 62 | 196 200 | 1527.99 |
| 29 | 192 900 | 1554.13 | 46 | 194 600 | 1540.56 | 63 | 196 300 | 1527.22 |
| 30 | 193 000 | 1553.33 | 47 | 194 700 | 1539.77 | - | - | - |
リモート操作とドライバのダウンロード
Click to Enlarge
Figure 4.6 TOFシリーズのリモート操作中は、波長、チャンネル、ステップの各ボタンはグレーアウトしています。
ドライバのダウンロード
ドライバのバージョン1.0 (2024年9月16日)
チューナブルフィルタTOF1310とTOF1550のドライバは下記リンクよりダウンロードいただけます。
チューナブルフィルタTOFシリーズは、付属のUSBケーブルを使用して、デバイスの側面パネルにあるUSB Type-Cポートからリモート操作することができます。リモート操作モード中は、タッチパネルのチューニングパラメータにはアクセスできなくなり、Figure 4.6のように暗くなります。フィルタTOFシリーズは、接続されたPC上の仮想シリアルCOMポートとして表示されます。チューニングパラメータは、IEEE 488.2 Standard Commands for Programmable Instruments (SCPI)にならった構文のコマンドを送信することで調整することができます。シリアルポートの設定は、以下のパラメータに設定する必要があります。
- Baud Rate: 115 200
- Bit: 8
- Parity: None
- Stop Bits: 1
- Flow Control: None
チューナブルバンドパスフィルタのリモート操作の詳細については、 マニュアルを参照してください。
| Callout | Description |
|---|---|
| 1 | Input, FC/APC (2.0 mm Narrow Key) Connector |
| 2 | Output, FC/APC (2.0 mm Narrow Key) Connector |
| Callout | Description |
|---|---|
| 1 | 15 VDC Mini-XLR Connector for DS15 Power Supply |
| 2 | Power Switch |
| 3 | USB Type-C Connector for Remote Operation and/or Powering the Device |
Click to Enlarge
Figure 6.1 チューナブルバンドパスフィルタTOFシリーズは、上のコンポーネントとともに発送されます。
デジタルバンドパスフィルタTOFシリーズには下記が含まれます。
| Posted Comments: | |
Christopher Ebbers
(posted 2025-05-02 01:27:25.02) 1. How does the tunable filter operate (is there a MEMS grating, a rotation in a Lyot type filter, or some other mechanism)?
2. What is the speed at which the wavelengths can be changed?
3. Is there a settling time?
Thank you
Chris tdevkota
(posted 2025-05-07 09:21:47.0) Thank you for contacting Thorlabs. The tunable bandpass filter is based on MEMS-actuated grating designs, providing high-speed wavelength tunability without moving parts. I have reached out to you directly to further discuss your application. |
ズーム- チューニングレンジ：1265～1355 nm
- 挿入損失(@1310 nm)： 3.5 dB以下 (典型値2.5 dB)
フィルタTOF1310は、Oバンド(1265～1355 nm)帯域用に設計された波長可変のガウシアンバンドバスフィルタです。バンドパスの中心波長は、波長を直接選択することで、動作波長範囲内のあらゆる位置に調整することができます。
TOF1310のタッチパネルにより、ターゲット中心波長「λc」を1265～1355 nmの動作範囲内に直接指定できます。 この通過帯域は、「Step」の上下の矢印で調整できます。波長またはチャンネルのステップサイズは、1 pmの小さなステップですが、フィルタTOF1310通過帯域の調整分解能は40 pm以下です。典型的な性能仕様については「仕様」タブをご覧ください。
| Table G1.1 Specifications | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Item # | Wavelength Tuning Range | Passband Width @ -1 dBa | Passband Width @ -3 dBa | Passband Width @ -20 dBa | Insertion Lossa,b,c | Polarization Dependent Loss | Non-Adjacent Isolationa | Maximum Input Power | |
| TOF1310 | 1265 - 1355 nm | ≥0.12 nm (21.0 GHz) | ≥0.2 nm (34.9 GHz) | ≤0.8 nm (139.7 GHz) | < 3.5 dB (2.5 dB Typical) | < 0.5 dB (0.3 dB Typical) | ≥25 dB | 500 mW (27 dBm) | |
ズーム- チューニングレンジ：1265～1355 nm
- 50 GHz DWDM(高密度波長分割多重) ITUグリッド
- 挿入損失(@1550 nm)： 3.5 dB以下 (典型値2.5 dB)
フィルタTOF1550は、高密度波長分割多重(DWDM) ITUグリッド上の通信Cバンド(1527～1567 nm)帯域用に設計された波長可変のガウシアンバンドバスフィルタです。バンドパスの中心波長は、波長を直接選択するか、ITUグリッド上のチャンネルを選択することにより、動作波長範囲内のあらゆる位置に調整することができます。複数のDWDMチャンネルがフィルタに入力された場合、選択されたチャンネルのみが透過され、他のチャンネルはすべてブロックされます。
TOF1550のタッチパネルでは、ターゲットの中心波長「λc」を1527～1567 nmの動作範囲内で直接指定するか、14～63のITUグリッドチャンネルを選択して指定することができます。 この通過帯域は、「Step」の上下の矢印で調整できます。波長またはチャネルのステップサイズは、それぞれ1 pmまたは0.01チャンネル(1 GHz)の小さなステップですが、フィルタTOF1550の通過帯域の調整分解能は12 pm(1.5 GHz)以下です。フィルタのパラメータの調整の詳細については「操作」タブを、典型的な性能仕様については「仕様」タブをご覧ください。
| Table G2.1 Specifications | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Item # | Wavelength Tuning Range | Passband Width @ -1 dBa | Passband Width @ -3 dBa | Passband Width @ -20 dBa | Insertion Lossa,b,c | Polarization Dependent Loss | Non-Adjacent Isolationa | Maximum Input Power | |
| TOF1550 | 1527 - 1567 nm | ≥0.12 nm (15.0 GHz) | ≥0.21 nm (26.2 GHz) | ≥0.77 nm (96.1 GHz) | < 3.5 dB (2.5 dB Typical) | < 0.3 dB | ≥27 dB | 300 mW (24.78 dBm) | |
Oバンド・Cバンドチューナブルバンドパスフィルタ
