Products Homeスリップリング、クランプ
SM05RC
Slip Ring
Accepts Ø0.70"
SM2RC
Slip Ring
Accepts Ø2.20"
C1RC
Slip Ring
Accepts Ø1.00"
C2RC
Slip Ring
Accepts Ø2.00"
SM1TC
Tube Clamp
Accepts Ø1.20"
C174TC
Tube Clamp
Accepts Ø1.74"
- Compact Fixed Mounts for Cylindrical Components
- Mount SM05, SM1, SM30, SM1.5, SM2, or SM3 Lens Tubes
- Mount C-Mount Extension Tubes or Cylindrical Objects
Application Idea
Ø1.20" Mounted LED in an SM1RC Slip Ring
Please Wait
特長
- 円筒形部品用スリップリングマウントとクランプ
- クランプは円筒形部品の取り付け、取り外しが容易
- SM05、SM1、SM30、SM1.5、SM2ならびにSM3レンズチューブの取り付け
- Ø15.0 mm(Ø0.59インチ)～81.4 mm(3.2インチ)の円筒形部品の取り付け(ご提供可能なサイズは下表をご参照ください。)
当社のスリップリングならびにクランプは、どちらも円筒形部品をポストに取り付けるために設計されています。スリップリングを使用する場合、レンズチューブシステムなどの円筒形部品をリングの開口部に通し、フレクシャーロックで固定して取り付けます。一方クランプは、右の写真のように、レンズチューブなどの円筒形部品の取り付け・取り外しがドロップイン式で可能です。クランプならびにスリップリングは、当社のØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストや、他の構築用部品に取り付けることができます。 こちらのスリップリングとクランプは、SM05、SM1、SM30、SM1.5、SM2、SM3ネジ付きレンズチューブ、Cマウントエクステンションチューブをはじめ、様々な外径の円筒形部品を保持できる製品をご用意しています(Table G1.1とG2.1をご参照ください)。
当社ではネジ付き固定式レンズマウントのシリーズのほか、様々な種類の固定式マウントをご用意しております。
| Posted Comments: | |
Jean-Michel Melkonian
(posted 2021-09-16 13:37:22.04) dear thorlabs,
I think you could propose C25R/M as a more secure alternative to the slip-on clamp RM1A/M. cdolbashian
(posted 2021-10-05 10:26:07.0) Thank you for reaching out to us at Thorlabs with your suggestion. one of the notable main differences between these two devices is the ease of positional adjustment. The C25R must be slid over the end of the 1" post, while the RM1A(/M) can be added or removed directly on the side of a 1" post. While they serve similar functions, they are not direct substitutes in certain experimental conditions. That all being said, in certain applications, the C25R(/M) would indeed be a good alternative. Majid khan
(posted 2021-03-03 10:32:47.303) Hello, I need a holding clamp for holding a lense condensor having an externl diameter of 48mm. YLohia
(posted 2021-03-12 04:03:13.0) Hello, please see our SCL04 Self-Centering Lens Mount for your application. Ludovic Angot
(posted 2019-06-21 02:28:03.17) A minor suggestion for this page: in your component compatibility table you could add a row for the accepted component diameter in millimeter for convenience. mmcclure
(posted 2019-06-21 08:09:33.0) Hello, thank you for your feedback. We will look into updating the presentation with this information. |
ズーム| Table G1.1 Specifications | |||
|---|---|---|---|
| Item # | Compatible Components | Inner Diameter | Locking Screw Hex |
| C12.5RC(/M) | Ø12.5 mm (Ø0.492") Components | 0.50" (12.6 mm) | 7/64" (2.5 mm) |
| C05RC(/M) | Ø1/2" (Ø12.7 mm) Components | 0.51" (12.8 mm) | 7/64" (2.5 mm) |
| SM05RC(/M) | Ø0.70" (Ø17.8 mm) Components Such as SM05 Lens Tubes | 0.71" (17.9 mm) | 7/64" (2.5 mm) |
| SM087RC(/M) | Ø0.865" (Ø22.0 mm) Components Such as Optical Isolators | 0.870" (22.0 mm) | 7/64" (2.5 mm) |
| C25RC(/M) | Ø25 mm (Ø0.984") Components | 0.99" (25.1 mm) | 9/64" (3.0 mm) |
| C1RC(/M) | Ø1.00" (Ø25.4 mm) Components | 1.01" (25.5 mm) | 9/64" (3.0 mm) |

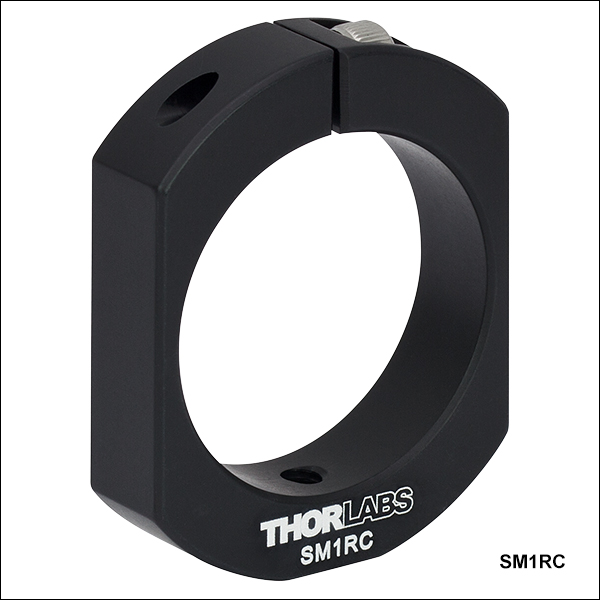

| SM1RC(/M) | Ø1.20" (Ø30.5 mm) Components Such as SM1 Lens Tubes and C-Mount Extension Tubes | 1.21" (30.6 mm) | 9/64" (3.0 mm) |
| C127RC(/M) | Ø1.27" (Ø32.3 mm) Components Such as Aluminum Lens Tube Covers | 1.27" 32.3 mm | 9/64" (3.0 mm) |
| SM30RC(/M) | Ø1.38" (Ø35.0 mm) Components Such as SM30 Lens Tubes | 1.39" (35.2 mm) | 9/64" (3.0 mm) |
| SM1.5RC(/M) | Ø1.70" (Ø43.2 mm) Components Such as SM1.5 Lens Tubes | 1.71" (43.3 mm) | 9/64" (3.0 mm) |
| C50RC(/M) | Ø50 mm (Ø1.969") Components | 1.97" (50.1 mm) | 5/32" (5.0 mm) |
| C2RC(/M) | Ø2.00" (Ø50.8 mm) Components | 2.01" (50.9 mm) | 5/32" (4.0 mm) |
| SM2RC(/M) | Ø2.20" (Ø55.9 mm) Components Such as SM2 Lens Tubes | 2.21" (56.0 mm) | 5/32" (4.0 mm) |
| SM3RC(/M) | Ø3.20" (Ø81.3 mm) Components Such as SM3 Lens Tubes | 3.21" (81.4 mm) | 5/32" (4.0 mm) |
- SM05、SM1、SM30、SM1.5、SM2、SM3レンズチューブならびにCマウントエクステンションチューブの外径を保持
- Ø12.5 mm、Ø12.7 mm(Ø1/2インチ)、Ø22.0 mm(Ø0.865インチ)、Ø25 mm、Ø25.4 mm(Ø1インチ)、Ø32.3 mm(Ø1.27インチ)、Ø50 mm、Ø50.8 mm(Ø2インチ)円筒形部品を取り付け
- 平坦な側面でスペースを節約
- Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポスト用M4取付穴
こちらのスリップリングは固定ネジで作動するフレクシャー機構を使用して円筒形部品を固定する設計となっております。SM05RC/M、SM1RC/M、SM30RC/M、SM1.5RC/M、SM2RC/M、SM3RC/Mは、それぞれSM05、SM1、SM30、SM1.5、SM2、SM3ネジ付きレンズチューブの取り付けに適しています。 C05RC/M、SM087RC/M、C1RC/M、C127RC/M、C2RC/Mは、外径がそれぞれØ12.7 mm(Ø1/2インチ)、Ø22.0 mm(Ø0.865インチ)、Ø25.4 mm(Ø1インチ)、Ø32.3 mm(Ø1.27インチ)、Ø50.8 mm(Ø2インチ)の円筒形部品の取り付け用に設計されています。 C12.5RC/M、C25RC/M、C50RC/Mは、外径がそれぞれØ12.5 mm, Ø25 mm, Ø50 mmの円筒形部品の取り付け用に設計されています。
スリップリングはそのコンパクトな設計と平坦な側面により、様々な用途に使用でき、既存システムにも簡単に組み込みが可能です。固定ネジは簡単に操作できるようにマウントの上面に付いています。これらのスリップリングは底部のM4タップ穴を介して当社のすべてのØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストに取り付けることができます。固定ネジ用六角レンチのサイズについてはTable G1.1をご覧ください。
ズーム| Table G2.1 Specifications | |||
|---|---|---|---|
| Item # | Compatible Components | Inner Diameter | Locking Screw Hex |
| C059TC | Ø0.59" (Ø14.9 mm) Components Such as Multimode Rotary Joint Patch Cables and Optogenetic Rotary Patch Cables | 0.59" (15.0 mm) | 5/64" (2.0 mm) |
| SM05TC | Ø0.70" (Ø17.8 mm) Components Such as SM05 Lens Tubes | 0.71" (17.9 mm) | 5/64" (2.0 mm) |
| SM1TC | Ø1.20" (Ø30.5 mm) Components Such as SM1 Lens Tubes and C-Mount Extension Tubes | 1.21" (30.6 mm) | 5/64" (2.0 mm) |
| C127TC | Ø1.27" (Ø32.3 mm) Components Such as Aluminum Lens Tube Covers | 1.27" (32.3 mm) | 5/64" (2.0 mm) |
| SM30TC | Ø1.38" (Ø35.0 mm) Components Such as SM30 Lens Tubes | 1.39" (35.2 mm) | 5/64" (2.0 mm) |
| C15TC | Ø1.50" (Ø38.1 mm) Components | 1.51" (38.4 mm) | 5/64" (2.0 mm) |
| SM1.5TC | Ø1.70" (Ø43.2 mm) Components Such as SM1.5 Lens Tubes | 1.71" (43.3 mm) | 5/64" (2.0 mm) |
| C174TC | Ø1.74" (Ø44.2 mm) Components Such as HeNe Tube Lasers | 1.74" (44.2 mm) | 5/64" (2.0 mm) |
| SM2TC | Ø2.20" (Ø55.9 mm) Components Such as SM2 Lens Tubes | 2.21" (56.0 mm) | 5/64" (2.0 mm) |
| SM3TC | Ø3.20" (Ø81.3 mm) Components Such as SM3 Lens Tubes | 3.21" (81.4 mm) | 5/64" (2.0 mm) |
- ドロップイン式による円筒形部品の取り付け・取り外し
- 3点接触による高安定な取り付け
- SM05、SM1、SM30、SM1.5、SM2、SM3レンズチューブならびにCマウントエクステンションチューブの外径を保持
- Ø14.9 mm、Ø32.3 mm、Ø38.1 mm(Ø1.5インチ)、Ø44.2 mmの円筒形部品の取り付け
こちらのクランプは光学システムへの円筒形部品の取り付け・取り外しが簡単に行えるように設計されています。SM05TC、SM1TC、SM30TC、SM1.5TC、SM2TC、SM3TCは、それぞれSM05、SM1、SM30、SM1.5、SM2、SM3ネジ付きレンズチューブの取り付けに適しています。C127TC、C15TCおよびC174TCは外径がそれぞれØ32.3 mm、Ø38.1 mm(Ø1.5インチ)、Ø44.2 mmの円筒形部品を取り付けられます。C059TCは、当社のロータリージョイント付きマルチモードファイバおよびオプトジェネティクス用ロータリージョイント付きファイバーパッチケーブルを保持できます。
レンズチューブを取り外すには、固定ネジを外し、マウントを開き、チューブをまっすぐ上に向けて持ち上げ、取り外します。 この特長は、空間的な制約により、部品全体を横方向にスライドさせてマウントから取り外すだけのスペースが確保できない場合に便利です。
こちらのシリーズのクランプはクランプ底部にあるM4ザグリ穴を使用して当社のあらゆるØ12 mm～Ø12.7 mm(Ø1/2インチ)ポスト、またM3ワッシャとM3 x 0.5キャップスクリュを使用することで当社のミニシリーズポストに取り付けることができます。固定ネジ用六角レンチのサイズについてはTable G2.1をご覧ください。
スリップリング＆クランプ
