Products Home2台カメラ用顕微鏡マウント
- Mount Two Cameras for Two-Channel Imaging
- Compatible with Thorlabs' Cerna® Series and Other Microscopes
- Designed for Thorlabs' Scientific Cameras
2SCM1-DC
2SCM1-DC Two Camera Mount on an Upright Microscope with Two 1500M-GE Scientific Cameras
Please Wait
| Suggested Compatible Optics |
|---|
| Fluorescence Imaging Filters (Dichroic Mirrors, Emission Filters, Excitation Filters) |
| Longpass and Shortpass Dichroic Mirrors |
| Hot and Cold Mirrors |
| Plate Beamsplitters |
Click to Enlarge
上の画像は、CX3CR1-GFPマウスの50 µmの脳切片の蛍光画像と近赤外Dodtコントラスト画像を、ライブで同時に重ね合わせた画像です。詳細は「用途」タブでご覧ください。画像提供：Dr. Andrew Chojnacki, University of Calgary.
特長
- 2台のサイエンティフィックカメラで1つの光学系からの入力を同時にイメージングできる顕微鏡アダプタ
- カルシウムレシオイメージングや電気生理学の用途に適しています。
- 25 mm x 36 mmのダイクロイックフィルタまたはビームスプリッタの取付けが可能
- 出力部に標準的なØ25 mm～Ø25.4 mm(Ø1インチ)フィルタの取付けが可能
- 精密ピッチの回転およびXY調整による画像の位置合わせ
- 焦点位置調整のための粗調整範囲：6 mm
- 当社のSM1シリーズのインターフェイスを使用して、多くの標準的な顕微鏡に取付け可能(別売りの顕微鏡カメラポート用アダプタが必要)
- ThorCam™ Image Overlay Plug-inを使用
こちらのマウントは当社のサイエンティフィックカメラ用に設計されており、2台のカメラを標準的な正立顕微鏡に取り付けて、顕微鏡からの光学的アウトプットを同時にイメージングできます。ダイクロイックビームスプリッタを用いたマルチスペクトルイメージングは典型的な用途の1つです。詳細は「用途」タブをご覧ください。回転マウントに取り付けられた反射光用カメラは360°の回転調整(±8°の精密調整)が可能です。一方、透過光用カメラを取り付ける移動マウントはXY方向に4 mmの直線移動が可能です。どちらのカメラポートも、焦点の粗調整用としてカメラを手で最大6 mm移動可能なため、両方のカメラの焦点を合わせることができます。
マウントには当社の蛍光フィルターキューブが付属します。このフィルターキューブには蛍光フィルターセット(ダイクロイックミラー、励起フィルタ、吸収フィルタ)のほか、25 mm x 36 mmのプレート型ビームスプリッタや他の光学素子(厚さ1.1 mmまで)も保持できるように設計されています。このフィルターキューブはベース部分とフィルターセットの各コンポーネントを保持するインサートの付いた上蓋から構成されており、再調整無しで取付けられたフィルターセットの交換が可能なキネマティック設計になっています。フィルターセット取付け用のキューブは1つ付属しています。交換用フィルターセットを取り付けるためのDFM1T1は別売りです(下記参照)。
対応する顕微鏡
2SCM1-DCの入力ポートはSM1外ネジ付きですが、当社では多くの市販顕微鏡に取り付けられるよう顕微鏡カメラポート用アダプタを取り揃えております。2SCM1-DCを用いるとカメラをカメラポートから102.6 mm～105.6 mmの距離に設置することになりますが、これはNikon社製およびOlympus製の倒立顕微鏡を含むいくつかの顕微鏡にとっては焦点調整範囲の外側となる場合があります。これらの顕微鏡でも、接眼レンズと同焦点である必要がなければマウント2SCM1-DCをお使いいただけます。
マウント2SCM1-DCは当社のCerna®シリーズ顕微鏡やNikon社製およびOlympus製の正立顕微鏡にはご利用いただけます。Olympus社製のBXシリーズの顕微鏡には、SM1ネジ付きのカメラポートアダプタSM1A51をご用意しております。当社のCernaシリーズ顕微鏡とNikon社製の正立顕微鏡では、カメラポートアダプタSM1A58を用いて2SCM1-DCを三眼鏡筒のカメラポートに取り付けることができます。
カメラと3方向カメラマウントの付いた、すぐにご使用いただけるアライメント済みのシステムもカスタム製品としてご提供可能です。詳細は当社までお問い合せください。
Click to Enlarge

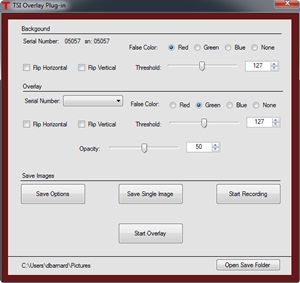

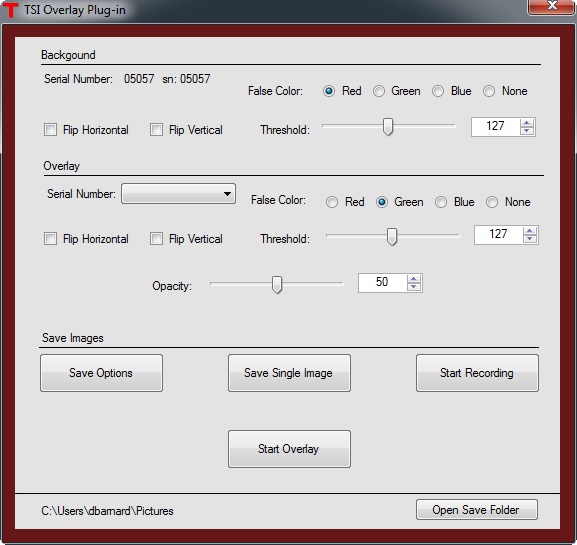

ThorCam Overlay Plug-inのスクリーンショット
| Scientific Cameras Selection Guide |
|---|
| sCMOS |
| 2.1 MP |
| CMOS |
| 2.3 MP |
| 5.0 MP |
| 5.0 MP Polarization Camera |
| 8.9 MP |
| CCD |
| 1.4 MP |
| 4 MP |
| 8 MP |
| 200 Frames Per Second, VGA |
当社のサイエンティフィックカメラに対応
- 高量子効率
- 低読み出しノイズ
- 偏光カメラや高フレームレートカメラもご用意
- 非同期、トリガ式、バルブ露光モード
- ThorCam GUIが付属
- LabVIEW®、MATLAB®、 µManagerおよび Metamorph®によるサードパーティー製ソフトウェアをサポート
こちらのカメラポートは当社のサイエンティフィックカメラに適しており、カメラの前面に付いている4つの4-40タップ穴を用いて2SCM1-DCの２つのカメラポートに取付けることができます。
当社のサイエンティフィックカメラには量子効率の高い低ノイズの撮像素子が用いられており、マルチスペクトルイメージングや蛍光顕微鏡などの高性能イメージングに適しております。非冷却型と冷却型の両方をご用意しております。当社のカメララインナップについての詳細は、右の表内のリンクをクリックしてご覧いただけます。
サイエンティフィックカメラに付属するThorCamユーザーインターフェイスには、複数のライブカメラ画像をリアルタイムで2チャンネル合成できるプラグインが付いており、静的なオーバーレイ画像を頻繁にアップデートする必要がありません。このライブイメージング法はカルシウムレシオイメージングや電気生理学の用途に適しています。左の写真のように、このプラグインは画像の閾値と不透明度(Alpha)の設定を調整し、2つのモノクロチャンネルのうちの1つに擬似カラーを与えることができます。
Click to Enlarge
NIR/DICおよび蛍光イメージングを同時に行うためのセットアップ
ライブの2チャンネルイメージング
多くのライフサイエンスイメージング実験において細胞サンプルは長期間にわたって変化する実験環境下でテストされ、画像化されます。このような実験では、蛍光物質を用いてサンプル内の該当する細胞を識別し、同時に近赤外域または微分干渉(DIC)顕微鏡法を用いて個々の細胞を精査して複雑な細胞ダイナミクスをモニタするのが一般的な手法の1つです。2台の顕微鏡からの画像を記録して状況の変化をモニタするのは、困難でフラストレーションのたまる作業です。
ライブオーバーレイイメージングにより、2枚の画像から構成した合成画像はリアルタイムでアップデートされます。これに対し、別の手法では静止画像をリアルタイムで合成させます。静止画像を合成する際は、システムやサンプル内のドリフト、またはサンプルの位置変化により、静止画像を頻繁にアップデートする必要があります。2チャンネルのライブストリーミングにより、ライブオーバーレイイメージングは前述のような影響を受けることがなくなります。
ThorCamオーバーレイプラグインと2台カメラ用顕微鏡マウントを併用することで、両方のカメラからのライブストリーミングアップデートにより2チャンネルの合成画像をリアルタイムで取得できるため、静的なオーバーレイ画像を頻繁にアップデートする必要がなくなります。このライブイメージング法はカルシウムレシオイメージングや電気生理学の用途に適しています。
画像例
蛍光画像とDIC画像の同時観察
下のイメージシーケンスでは、ダイクロイックフィルタを用いて蛍光信号とDIC信号をそれぞれ別のカメラに分けてマウスの腎臓細胞の画像を取得しています。これらの画像は、ThorCamオーバーレイプラグインによって2チャンネルの合成ライブ画像にまとめられ、蛍光色素に擬似カラーが与えられます。
Click to Enlarge
上のDIC画像では、ピペットがフレームの中央近くに2本の線として写っています。
マイクロピペットを用いたマイクロアスピレーション
右の画像は、蛍光画像とDIC画像を同時に重ね合わせたライブ画像です。この実験は、マイクロピペットを用いてGFPを発現する単一ニューロンを分離するマイクロアスピレーション技術によってできています。このニューロンは、その後、PCRに利用できます。この画像は当社の1.4メガピクセルカメラと2台カメラ用マウント2SCM1-DCで取得したもので、ThorCamプラグインにより、蛍光画像とDIC画像のライブ重ね合わせを示しています。画像ご提供：Ain ChungおよびDr. Andre Fenton(NYU)、ならびにDr. Juan Marcos Alarcon (The Robert F. Furchgott Center for Neural and Behavioral Science, Department of Pathology, SUNY Downstate Medical Center)。
近赤外Dodtコントラストと落射蛍光の同時イメージング
右の画像は、CX3CR1-GFPマウスの50 µmの脳切片の蛍光ならびに近赤外Dodtコントラスト画像をライブで同時に重ね合わせた画像です。マウスはPECAM-1で免疫染色され、Alexa-687で血管がハイライトされています。Dodtコントラストは、1/4円環と拡散板を使用して試料を通る光に勾配を生じさせ、厚みのある試料の構造を可視化します。こちらの画像は当社のサイエンティフィックカメラならびに2台カメラ用マウント2SCM1-DCで取得しました。画像ご提供:Dr. Andrew Chojnacki (Department of Physiology and Pharmacology, Live Cell Imaging Facility, Snyder Institute for Chronic Diseases, University of Calgary)。
その他の構成
2台カメラ用マウント2SCM1-DCは、標準的なダイクロイックミラ―と同じサイズ(25 mm x 36 mm x 1 mm)であれば、別の光学素子も使用可能です。左下の概略図は、ダイクロイックミラ―を用いたデュアル波長蛍光イメージング用の2カメライメージングシステムです。右下の概略図では、信号を均等に分岐するために50:50のプレート型ビームスプリッタを使用しています。これは、例えば、サンプルを異なる2台のカメラで同時にイメージングする際に便利です。
Click to Enlarge

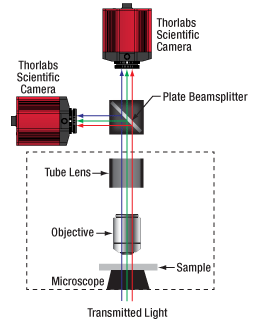

50:50のプレート型ビームスプリッタを使用したデュアル波長蛍光イメージングのセットアップ例
Click to Enlarge

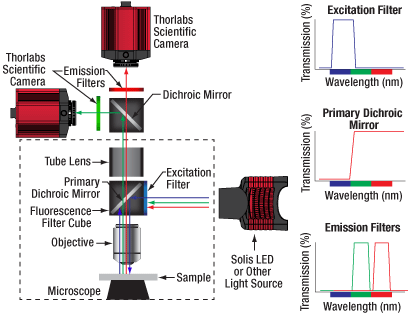

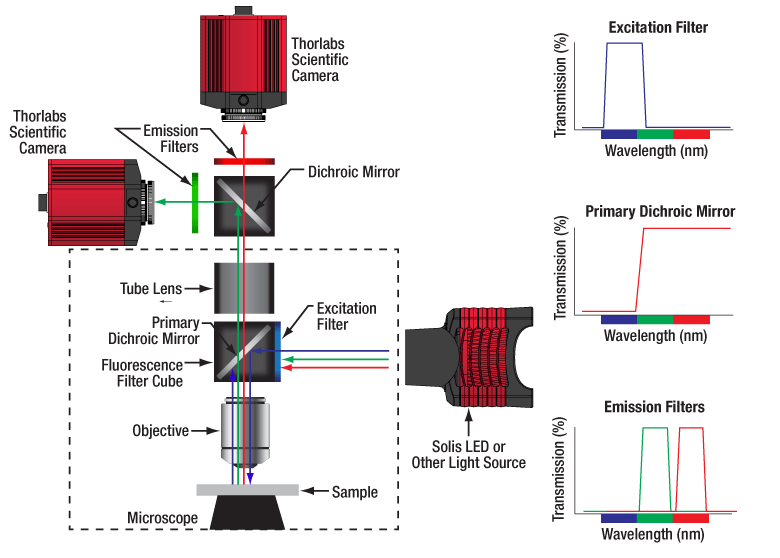

ダイクロイックミラーを使用したデュアル波長蛍光イメージングのセットアップ例
| Posted Comments: | |
christian
(posted 2017-12-07 17:13:27.933) Is there a way to attach 2 cameras to a microscope, being able to select camera 1 or camera 2 with a motorized 100% flipper mirror? YLohia
(posted 2018-03-26 10:14:37.0) Hello, thank your for contacting Thorlabs. Unfortunately, we currently do not have such a fixture. Your best bet would be looking into MFF101/MFF102, but these will not allow for a light-tight system. Please note that the maximum load capacity is 120g. maoyafikuddin
(posted 2017-06-21 04:38:53.183) We are trying to perform multiple fluorescence imaging in our existing Nikon inverted microscope of model TE 2000 U. For this purpose, we need a multi port camera attachment which will enable us to simultaneous image capturing as well as video recording on two camera. Therefore, requesting for availability of following components:
1. Multi port camera attachment preferably two or three
2. Attachment of fluorescence filters between the camera and camera port which is C mount.
3. A suitable model of scientific CMOS camera having resolution 1024×1024 pixel and fps of min. 40 FPS at full resolution. Must be compiled with synchronisation facility.
Any other solutions or modification to the above said system will be highly appreciated. tfrisch
(posted 2017-07-20 01:24:31.0) Hello, thank you for contacting Thorlabs. It looks like you are already in contact with our Scientific Imaging Team about potential solutions for using this with an inverted scope. |
ズーム
Click to Enlarge
2SCM1-DCはアダプタWFA4110を用いて顕微鏡SFMに取り付けられています。このアダプタには対物レンズからの像をカメラにフォーカスするためのチューブレンズが1つ付属しています。
View Product List
Click for Details
ダブルカメラポート2SCM1-DCの機構図
- 2台のサイエンティフィックカメラで1つの光学系からの入力を同時にイメージングできる顕微鏡アダプタ
- 光学素子は付属しません
- 精密ピッチの回転およびXY調整による画像の位置合わせ
- カメラの焦点位置調整のための粗調整範囲：6 mm
- 当社のCerna®シリーズ顕微鏡に取付け可能 (右の写真参照)
マウント2SCM1-DCにはSM1ネジ付き入力ポートがあり、多くの市販の顕微鏡に取付けが可能です。このマウントを当社の Cerna®シリーズ顕微鏡のほか、NikonやOlympus社製の正立顕微鏡に取り付けると、カメラを適切な焦点位置に配置することができます。Olympus社製のBXシリーズの顕微鏡には、SM1ネジ付きのカメラポートアダプタSM1A51をご用意しております。当社のCernaシリーズ顕微鏡とNikon社製の正立顕微鏡には、カメラポートアダプタSM1A58を用いて2SCM1-DCを三眼鏡筒のカメラポートに取り付けることができます。
当社のサイエンティフィックカメラはØ6 mmケージロッドで取付けられます。当社のCCDカメラは、その#4-40タップ穴の間隔が60 mmケージシステムに合っているので、直接取り付けることができます。当社のCMOSカメラは、下記の30 mm-60 mmケージアダプタLCP4Sを使用して取り付けられます。マウントによる焦点位置調整の可能な範囲内にカメラの像面を配置するには、このような薄いアダプタ(4 mm)が必要です。
ズーム
- 30 mmと60 mmケージシステムを結合
- 中央にSM1ネジ切り穴
- 30 mmケージ取付け用ザグリ穴
- 60 mmケージ取付け用貫通穴
ケージアダプタLCP4Sは、2台カメラ用顕微鏡マウント2SCM1-DCを含む当社の小型サイエンティフィックカメラを60 mmケージ部品に取り付け可能です(右上の写真参照)。マウントの調整可能な焦点距離範囲内にカメラの像面を配置するためには、このくらいのアダプタの薄さが必要です。
このアダプタは、当社のØ6 mm ERシリーズケージロッドを使用して30 mmならびに60 mmケージアセンブリを結合させるために使用できます。中央のSM1ネジ付きタップ穴は当社のSM1ネジ付きオプトメカニクス部品に取付け可能です(固定リングSM1RRは別売りです)。60 mmケージ向けの外側の貫通穴には、側面にロック用#4-40止めネジが付いています。1.3 mm六角レンチ(別売り)を使用して固定できます。30 mmケージ用の内側の4つの貫通穴は、#4-40 x 3/16インチキャップスクリュ(SH4S019推奨、別売り)用のザグリ穴となっています。ケージプレートアダプタLCP02/Mとは異なり、こちらのアダプタは薄いため、ポスト取付け用のタップ穴は付いていません。
ズーム

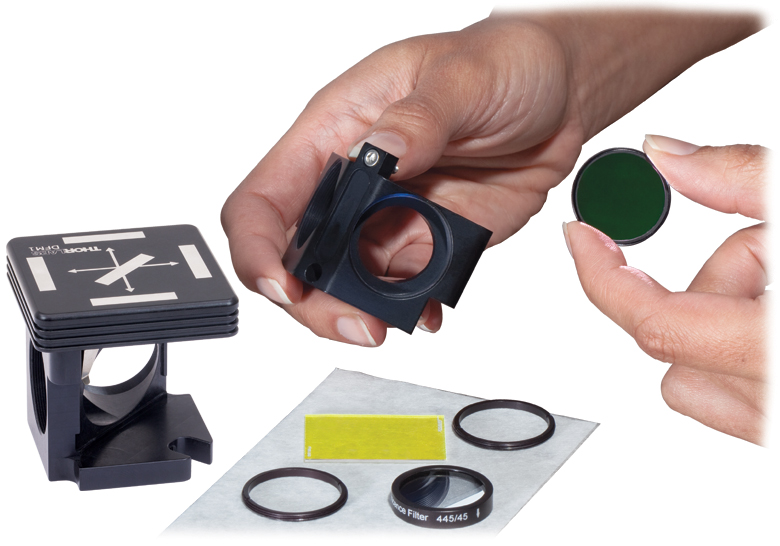

追加用インサートDFM1T1を使用して、2台カメラ用マウン2SCM1-DC内にセットしたフィルタ一式を別のフィルタ一式と交換することができます。キネマティック設計により再現性の高いアライメントが可能なため、インサートを交換した後にシステムをアライメントし直す必要がありません。右の写真は、DFM1T1内に蛍光フィルターセットを装着する様子です。
 2台カメラ用顕微鏡マウント |
