N-BK7反射型拡散板、UV域強化アルミコーティング

Highly Diffusive in the UV Spectral Region
Polished for Greater Uniformity than Sand Blasting
Offered in 120, 220, 600, or 1500 Grit Polishes

DG10-120-F01

120 Grit

DG10-220-F01

220 Grit

DG10-600-F01

600 Grit

DG10-1500-F01 Reflecting
Collimated Light from a
DL5146-101S Laser Diode
Housed in an LDM21 Mount

Related Items

Diffusers

Aspheric Condensers with Diffusers

Please Wait

概要
仕様
グラフ
Feedback

Table 1.1 Diffuser Selection Guide
Ground Glass Diffusers
Type	Material	Mounting, Coating	Operating Wavelength
Standard Diffusers	N-BK7 Substrate	Unmounted, Uncoated	350 nm - 2.0 μm
		Unmounted, AR Coated	350 nm - 700 nm 650 nm - 1050 nm
		Mounted, Uncoated	350 nm - 2.0 µm
	UVFS Substrate	Unmounted, Uncoated	185 nm - 2.0 µm
Diffuse Reflectors	N-BK7 Substrate	Unmounted, UV-Enhanced Aluminum Coated	250 nm - 450 nm
		Unmounted, Protected Silver Coated	450 nm - 20 µm
		Unmounted, Protected Gold Coated	800 nm - 20 µm
Alignment Disks
Engineered Diffusers^®*
Type	Material	Mounting, Coating	Operating Wavelength
Glass Diffusers	UVFS Substrate	Unmounted and Mounted, Uncoated	400 nm - 700 nm
Polymer Diffusers	ZEONOR Substrate	Unmounted and Mounted, Uncoated	400 nm - 700 nm
Diffuser Kits

*Engineered Diffusers^®はVIAVI Solutions社の登録商標です。

特長

Ø25.4 mm(Ø1インチ)反射型拡散板
コーティング面の粒度: 120、220、600、1500
波長範囲250 nm～450 nm対応のUV域高反射アルミコーティング
小さい入射角(AOI)ではガウシアン状の強度分布(Figure 1.2参照)
開口: 直径の90%以上

当社の反射型拡散板は拡散強度分布が必要な用途でお使いいただけます。こちらのページに掲載されている反射型拡散板は、すりガラス面にUV域強化アルミコーティングが施されています。反射型の拡散板は透過型と違って吸収による損失がないため、250～450 nmの波長範囲においては平均90%以上の反射率を実現します。その他のコーティングの種類については、Table 1.1の拡散板セレクションガイドをご覧ください。反射型拡散板は、基板にN-BK7を使用しており、粒度は120、220、600、1500からお選びいただけます。

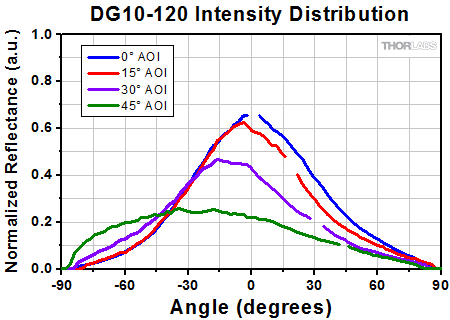

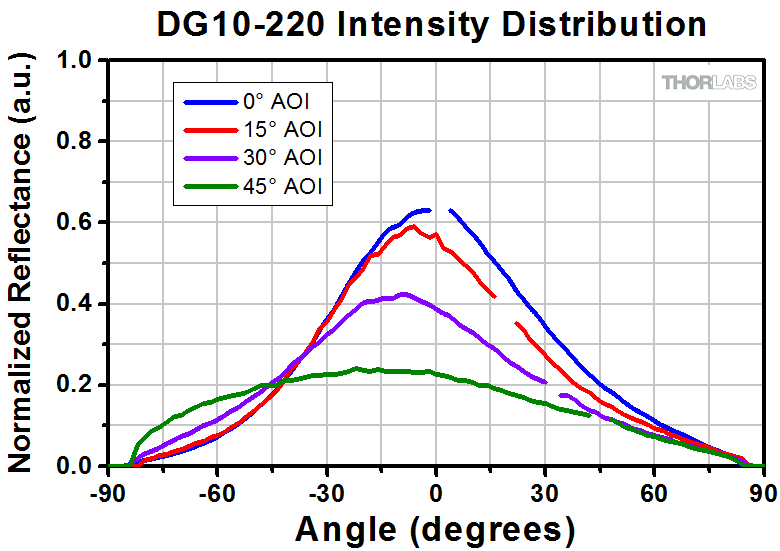

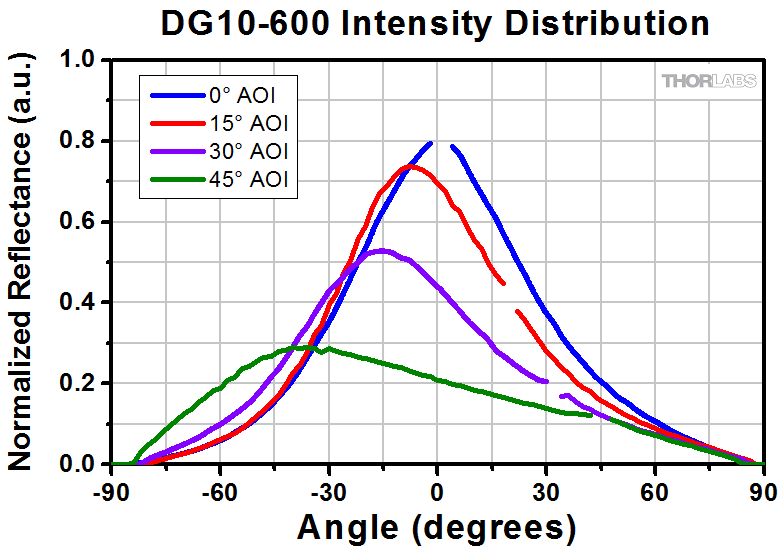

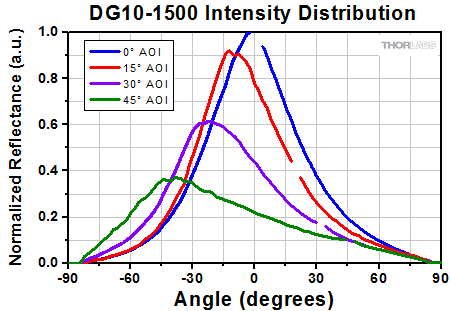

研磨剤で研磨された拡散板は、サンドブラスト拡散板より高い表面均一性があります。強度分布範囲は粒度によって決まります。粗い研磨(粒度120など)では拡散が大きくなり、細かい研磨(粒度1500など)では拡散は局所的になります。 (入射角が0°における)各拡散板の反射光の分布についてはFigure 1.2をご覧ください。入射角が15°、30°、45°での分布の変化については「グラフ」のタブをご覧ください。こちらのサンプルデータは典型値で、結果はグラフと異なる場合があります。

こちらの反射型拡散板の厚さは2.0 mmなので当社の標準的なミラーマウントに取付けることはできません。拡散板のマウント用にØ25 mm～Ø25.4 mm(Ø1インチ)光学素子用固定式レンズマントLMR1/M、Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブ、ネジ付きキネマティックマウントKM100Tなどを取り揃えております。反射型拡散板を固定式レンズマウントLMR1/Mに取付ける際には、Figure 1.3のようにコーティングされているすりガラス面(反射面)をマウントの淵に向け、コーティングされていない面を固定リングで固定してください。逆に取付けてしまうと、反射面がマウントの中に入り込むため、拡散された反射光の一部が筐体によりブロックされることがあります。

Click to Enlarge

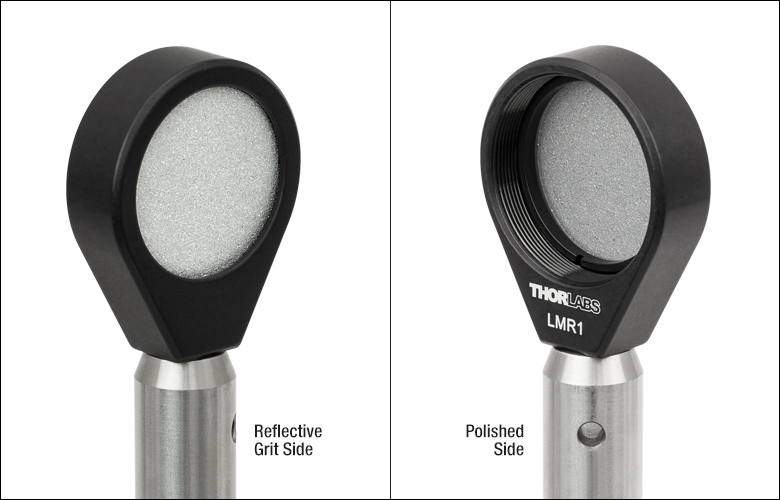

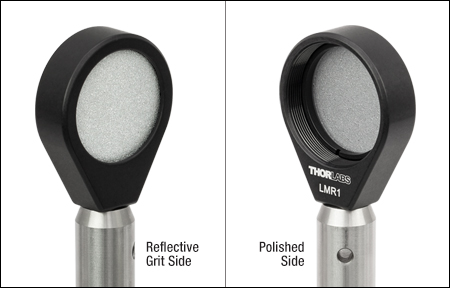

Figure 1.3 反射光が筺体で遮られないよう、入射面をLMR1(/M)の裏側(刻印が無い側)に向けて光学素子を取付けてください。

Click to Enlarge

生データはこちらからダウンロードいただけます。

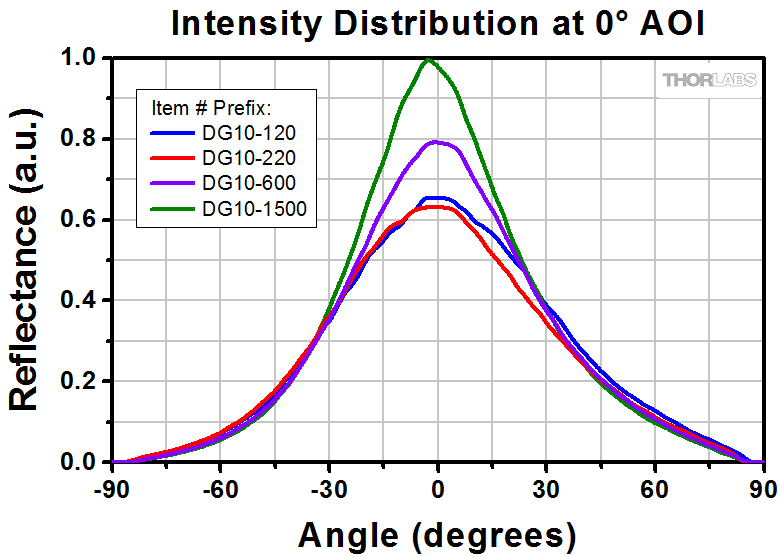

Figure 1.2 このデータは入射角0°の光線の反射強度分布です。これらの曲線は、ピーク度や平坦度などの拡散板間の強度の分布の違いを際立たせるため、粒度が1500の反射型拡散板のピーク値で規格化されています。

Click to Enlarge

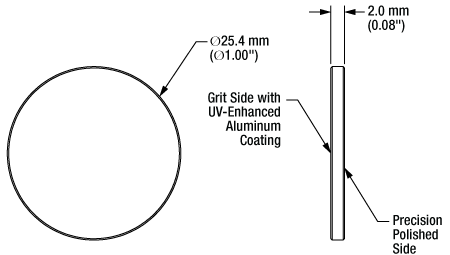

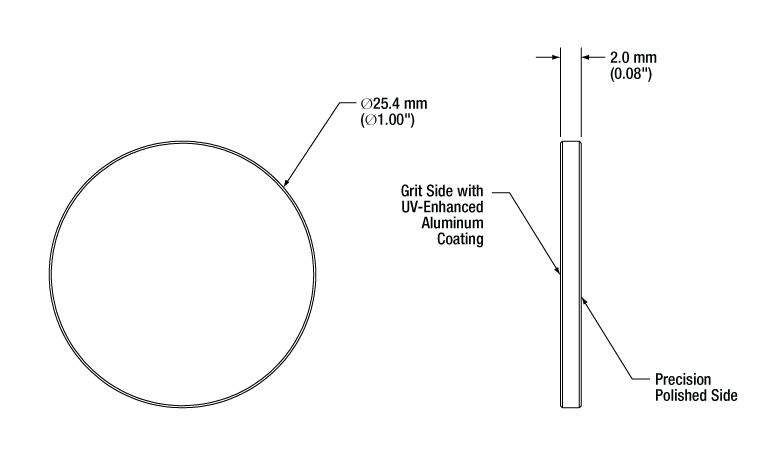

Common Specifications
Coating on Grit Side	UV-Enhanced Aluminum
Average Reflectance of Coating (AOI = 0 to 45°)	> 90% from 250 to 450 nm
Substrate	N-BK7
Diameter	1.00" (25.4 mm)
Thickness	2.0 mm (0.08")
Clear Aperture	> 90% Diameter
Parallelism	< 3 arcmin

Item #	Grit
DG10-120-F01	120
DG10-220-F01	220
DG10-600-F01	600
DG10-1500-F01	1500

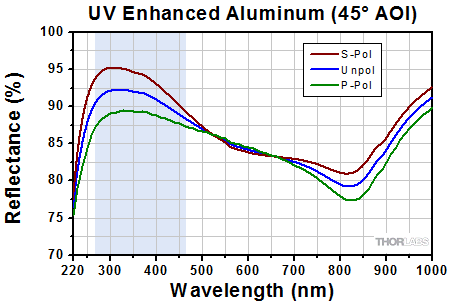

下のグラフはs偏光、p偏光、および無偏光のUV域強化アルミコーティングの反射率曲線です。青色の部分は、推奨の波長範囲を示しています。グラフの下のリンクをクリックすると生データもご覧になれます。
