- Mounted Ø1" Ground Glass Diffuser Kit (Grits: 120, 220, 600, 1500)
- Mounted Ø1" Polymer Engineered Diffuser® Kit (Square, Circular, and Line Scatter Shapes)
DGK01
ED1-C20-MD
Polymer Engineered Diffuser®
DG10-220-MD
Ground Glass Diffuser
EDK01
Please Wait
| Diffuser Selection Guide | |||
|---|---|---|---|
| Ground Glass Diffusers | |||
| Type | Material | Mounting, Coating | Operating Wavelength |
| Standard Diffusers | N-BK7 Substrate | Unmounted, Uncoated | 350 nm - 2.0 μm |
| Unmounted, AR Coated | 350 nm - 700 nm 650 nm - 1050 nm | ||
| Mounted, Uncoated | 350 nm - 2.0 µm | ||
| UVFS Substrate | Unmounted, Uncoated | 185 nm - 2.0 µm | |
| Diffuse Reflectors | N-BK7 Substrate | Unmounted, UV-Enhanced Aluminum Coated | 250 nm - 450 nm |
| Unmounted, Protected Silver Coated | 450 nm - 20 µm | ||
| Unmounted, Protected Gold Coated | 800 nm - 20 µm | ||
| Alignment Disks | |||
| Engineered Diffusers | |||
| Type | Material | Mounting, Coating | Operating Wavelength |
| Glass Diffusers | UVFS Substrate | Unmounted and Mounted, Uncoated | 400 nm - 700 nm |
| Polymer Diffusers | ZEONOR Substrate | Unmounted and Mounted, Uncoated | 400 nm - 700 nm |
| Diffuser Kits | |||

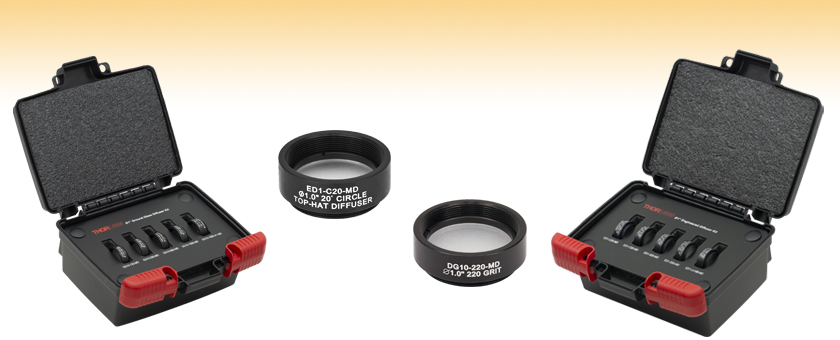

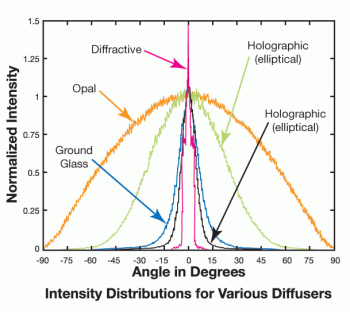

拡散板キットには、マウント付きN-BK7すりガラス拡散板キットとEngineered Diffusers®*(トップハット型ビーム光拡散板)キットがございます。N-BK7すりガラス拡散板は、一般的な用途にお使い頂くのに適した製品です。一方のEngineered Diffuserは、より制御された様々な分布パターンでの拡散が可能です。どちらのキットの拡散板もSM1ネジ付きマウントに取付けられており、マウントには型番と簡単な説明が刻印されています。
N-BK7すりガラス拡散板

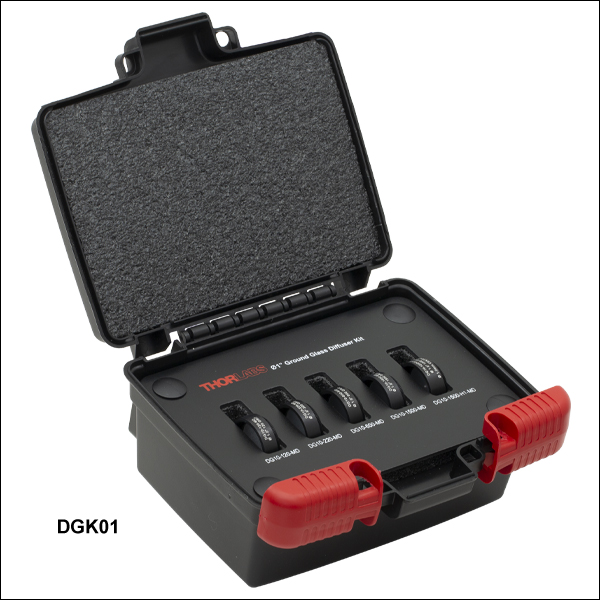

N-BK7すりガラス拡散板は、幅の広いガウス型のような分布を必要とする様々な用途にお使いいただける、低価格の拡散板です。粒度120、220、600、1500のグリットで研磨された拡散板をご用意しております。細かいグリット(粒度1500など)ほど拡散パターンは小さくなり、粗いグリット(粒度120など)ほど拡散パターンは大きくなります。拡散板キットDGK01には、Ø25.4 mmのマウント付きすりガラス拡散板4枚(各グリットでの研磨に付き1枚)、Ø25.4 mmのマウント付きすりガラスアライメントディスク1枚、およびラベル付きの保管ケースが含まれます。
Engineered Diffuser

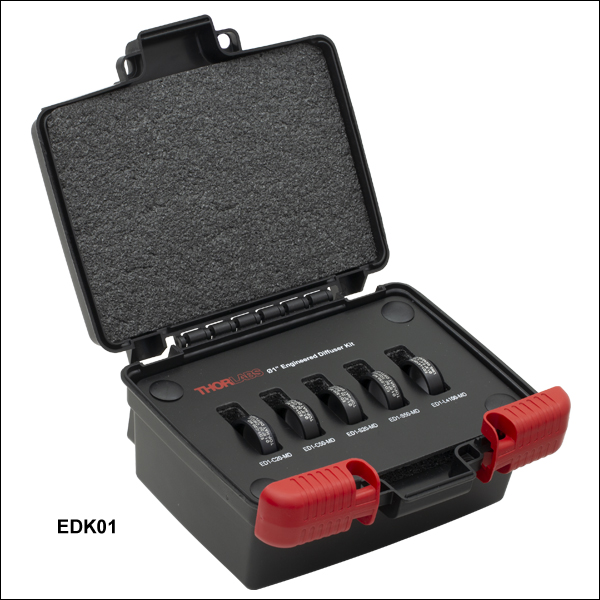

Engineered Diffuserは、光の強度分布パターンの高度な制御や高い透過効率など、従来の拡散板にはない利点を備えています。これらの拡散板は380～1100 nmの光に対して高い透過効率を有し、正方形、円形、および直線形の強度分布パターンを生成します。Engineered DiffuserキットEDK01には、Ø25.4 mmのマウント付き拡散板が5枚(各強度プロファイルにつき1枚)と、ラベル付きの保管ケースが含まれます。Engineered Diffuserの製品テクノロジーと性能についての詳細は、こちらのカタログをご覧ください。
*Engineered Diffusers®はVIAVI Solutions社の登録商標です。
