Products HomeN-BK7すりガラス拡散板、ARコーティング付き
- AR-Coated for 350 - 700 nm or 650 - 1050 nm
- Unmounted Diffusers Offered in 120, 220, 600, and 1500 Grit Polishes
- Polished for Greater Uniformity than Sand Blasting
DG10-120-A
DG10-1500-B
AR-Coated Transfusers Provide Enhanced Transmission Compared to Their Uncoated Counterparts
Please Wait
| Diffuser Selection Guide | |||
|---|---|---|---|
| Ground Glass Diffusers | |||
| Standard Diffusers | N-BK7 Substrate | Unmounted, Uncoated | 350 nm - 2.0 μm |
| Unmounted, AR Coated | 350 nm - 700 nm 650 nm - 1050 nm | ||
| Mounted, Uncoated | 350 nm - 2.0 µm | ||
| UVFS Substrate | Unmounted, Uncoated | 185 nm - 2.0 µm | |
| Diffuse Reflectors | N-BK7 Substrate | Unmounted, UV-Enhanced Aluminum Coated | 250 nm - 450 nm |
| Unmounted, Protected Silver Coated | 450 nm - 20 µm | ||
| Unmounted, Protected Gold Coated | 800 nm - 20 µm | ||
| Alignment Disks | |||
| Engineered Diffusers | |||
| Glass Diffusers | UVFS Substrate | Unmounted and Mounted, Uncoated | 193 nm to 2.0 µm |
| Polymer Diffusers | ZEONOR Substrate | Unmounted and Mounted, Uncoated | 380 nm to 1.1 µm |
| Diffuser Kits | |||
特長
- 25.4 mm(1インチ)、マウント無し円形拡散板
- 両面に以下のいずれかのARコーティング付き:
- 350 nm～700 nm(Aコーティング)
- 650 nm～1050 nm(Bコーティング)
- 基板材質:N-BK7
当社のARコーティング付きN-BK7すりガラス拡散板は、ガウシアン状の拡散分布を必要とする幅広い用途でお使いいただけます。 粒度が120、220、600、1500の研磨剤で片面が研磨され、拡散面(すりガラス面)が形成されています。また、両面に350 nm～700 nmまたは650 nm～1050 nmのいずれかのARコーティングが施されています。 この拡散板は、コーティング無しのN-BK7すりガラス拡散板(詳細は「グラフ」タブ参照)より優れた透過率を有しています。
研磨された拡散板は、サンドブラスト拡散板より高い表面均一性があります。 様々な研磨剤が、細かい散乱から粗い散乱まで幅広い散乱を可能にします。 細かい研磨(1500グリットなど)では透過率が高くなります。粗い研磨(120グリットなど)では透過率が低くなりますが、拡散のパターンは広がります。 拡散板を取り付ける時には、拡散面(すりガラス面)を光源と反対側に向ける必要があります。
発散角、照度の空間分布、強度プロファイルをより厳密に規定する必要がある場合は、当社のトップハット型ビーム出力拡散板Engineered Diffusers®*をご検討ください。 また、紫外域のスペクトル範囲にわたる用途でもご利用いただける、UV溶融石英(UVFS)拡散板もご用意しています。
*Engineered Diffusers®はVIAVI Solutions社の登録商標です。
| Common Specifications | |
|---|---|
| Diameter | 1.00" (25.4 mm) |
| Thickness | 2.0 mm |
| Clear Aperture | > 90% of Diameter |
| Surface Flatness of Smooth Side (@ 633 nm) | < 4λ |
| Surface Quality of Smooth Side | 80-50 Scratch-Dig |
| Parallelism | < 3 arcmin |
| Item # | Grit | AR Coating Range |
|---|---|---|
| DG10-120-A | 120 | 350 - 700 nm Ravg< 0.5%, 0° AOI (Polished Side)a |
| DG10-220-A | 220 | |
| DG10-600-A | 600 | |
| DG10-1500-A | 1500 | |
| DG10-120-B | 120 | 650 - 1050 nm Ravg< 0.5%, 0° AOI (Polished Side)a |
| DG10-220-B | 220 | |
| DG10-600-B | 600 | |
| DG10-1500-B | 1500 |

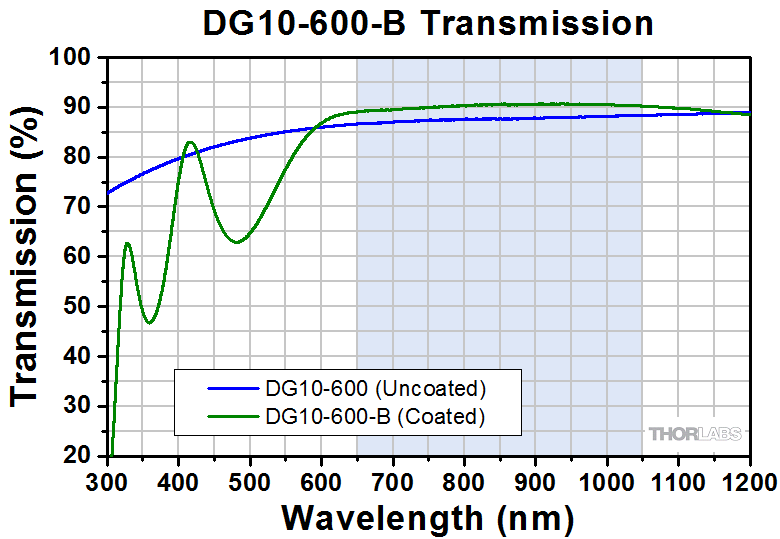

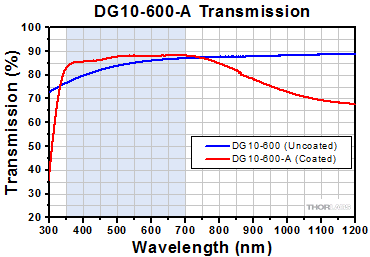

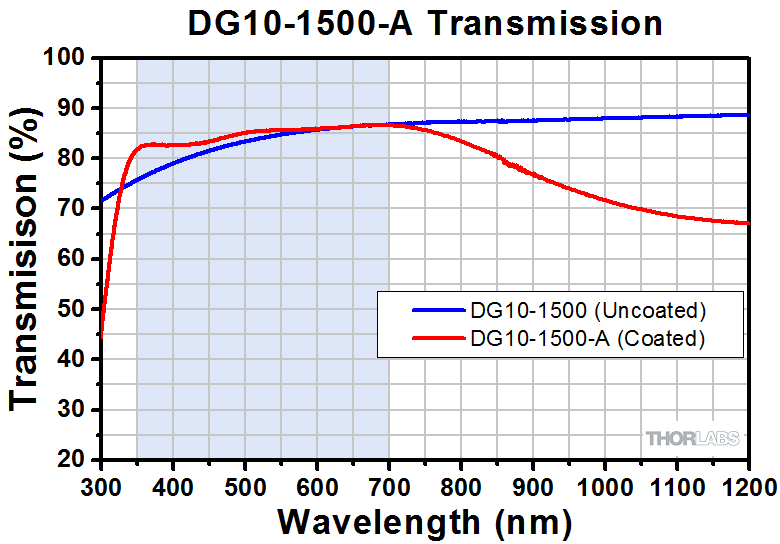

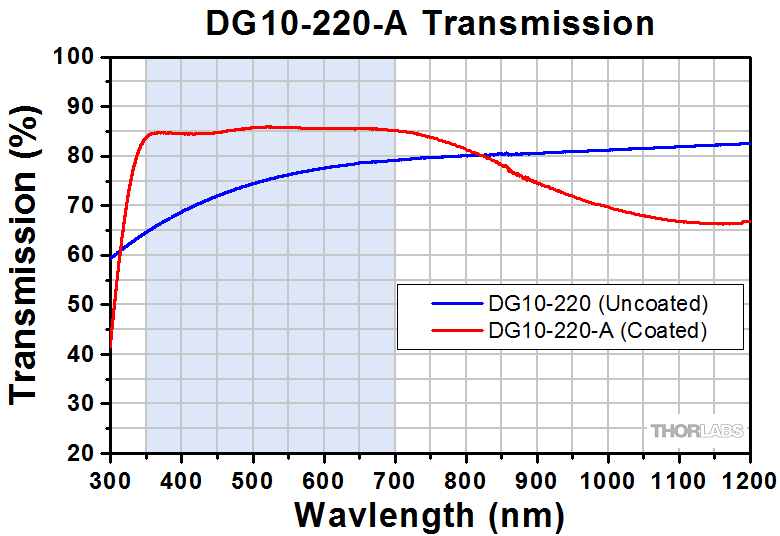

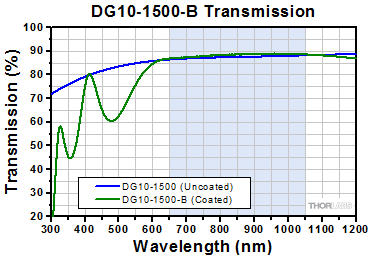

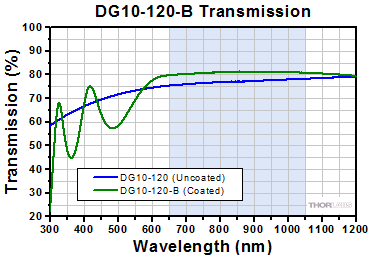

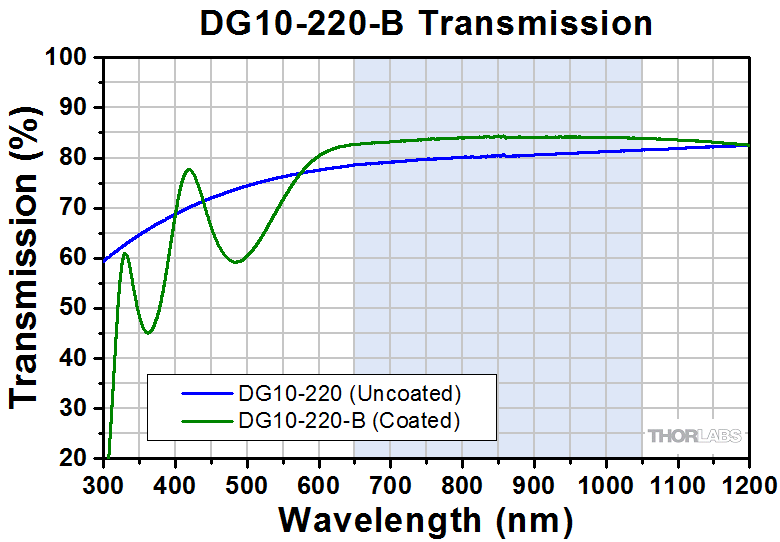

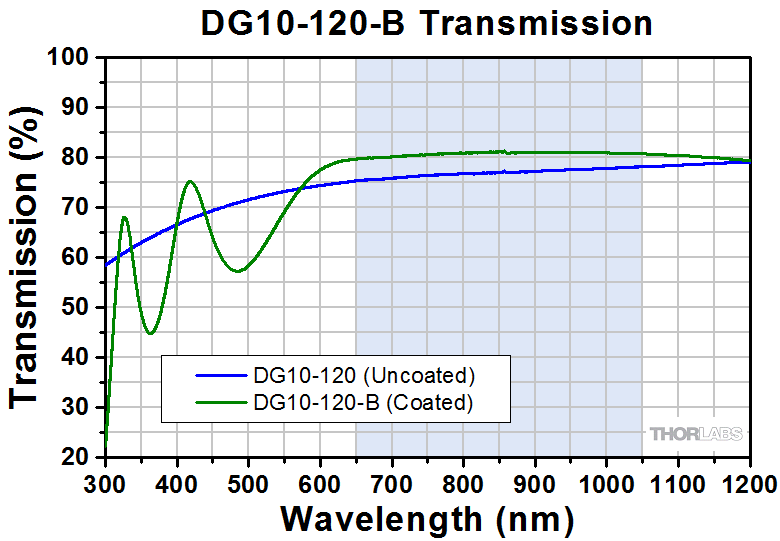

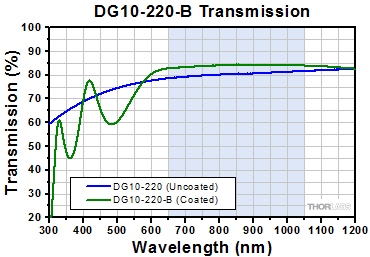

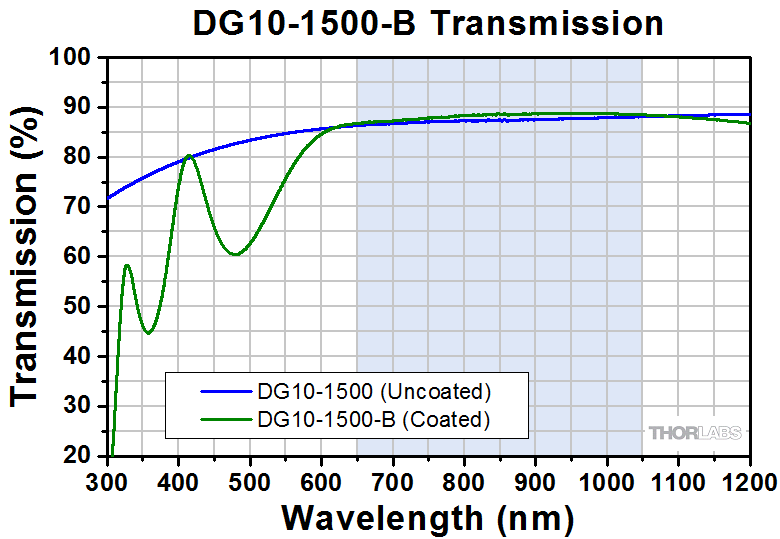

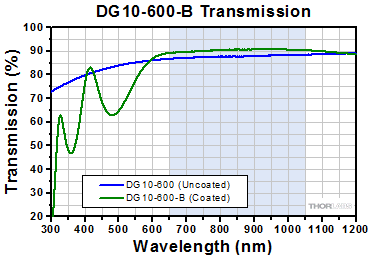

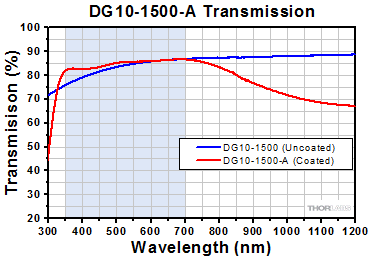

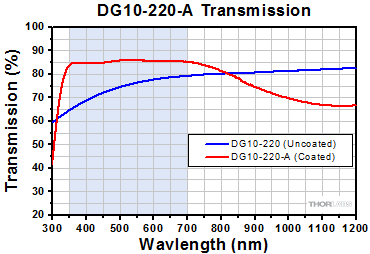

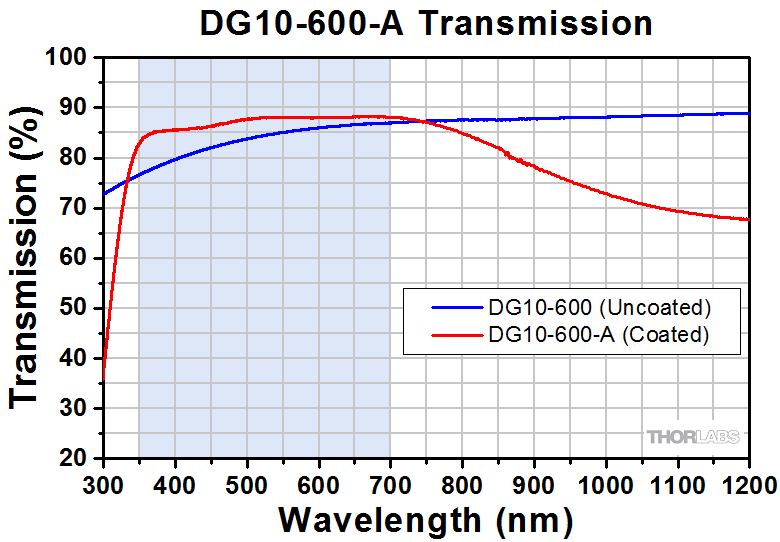

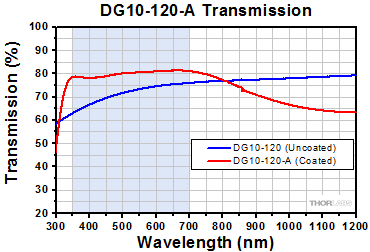

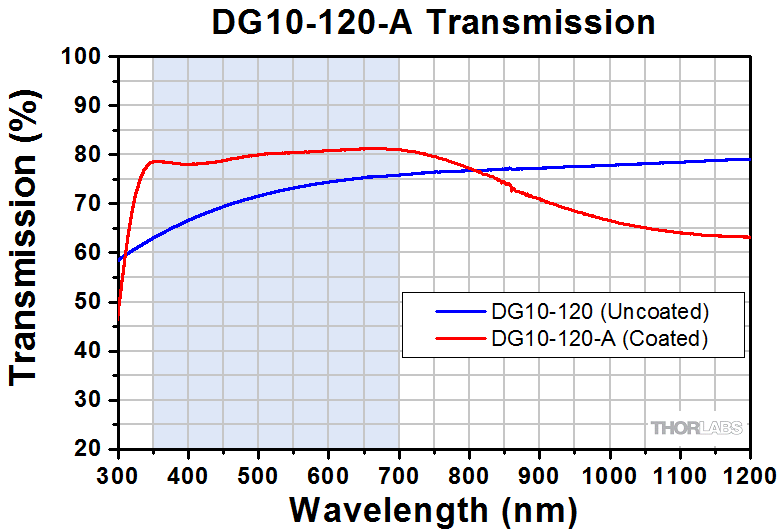

コーティング付きの拡散板は、グラフに青い線で示しているコーティング無しの製品よりも透過率が高くなっております。 グラフの網掛け部分は、仕様の波長範囲ならびにARコーティングの対応範囲です。 Aコーティングは350～700 nm、Bコーティングは650～1050 nmです。透過率はデータの取得方法に影響されることにご注意ください。この測定では、積分球センサと分光器が共に用いられています。分光器では許容受光角度が小さいため、グリット値が小さくなり大きく分散した光を全て受光するのが困難になります。したがって、グリット値が低くなると透過率も低くなります。
双方向散乱分布関数(BSDF)のグラフ
下のグラフはARコーティングが施される前の拡散板の特性を表しています。ここに示すデータは、拡散板に向けてHeNeレーザ光を照射し、拡散板の周囲を受光器を回転させて角度分解散乱光(ARS)を測定することで取得しています。双方向散乱分布関数(BSDF)は、ARSを入射ビームと受光器の間の角度の余弦で除することで求められますが、これは光が拡散板を通過した際に発生する散乱の量を表します。これらのグラフのX軸は散乱された角度を示しています。そのため0°でスパイクが現れる場合がありますが、これは拡散されずに透過するビームを表しています。
Click to Enlarge
Click to Enlarge
Click to Enlarge
Click to Enlarge
