Products Home赤外(IR)域誘電体コーティング凹面ミラー、1280～1600 nm
- Focal Lengths from 12 - 200 mm
- Ø1/2", Ø1", or Ø2"
- Dielectric Coating for 1280 - 1600 nm
- No Chromatic Aberration Introduced

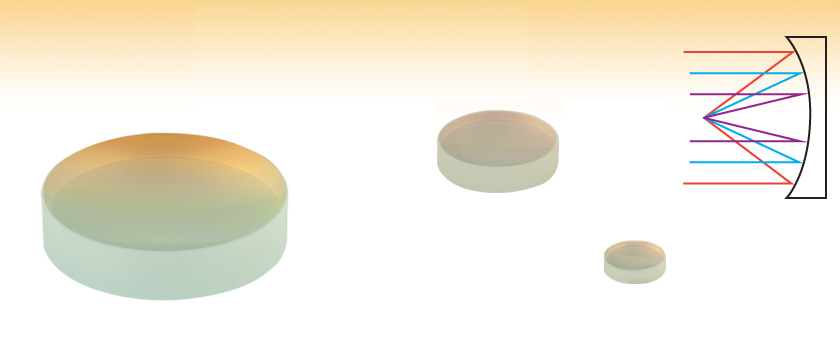

CM508-150-E04
(Ø2")
CM254-100-E04
(Ø1")
CM127-050-E04
(Ø1/2")
Focus Polychromatic
Beams without
Chromatic Aberration
Please Wait
| Common Specifications | ||
|---|---|---|
| Available Diameters | 1/2", 1", and 2" | |
| Dielectric Coating Range | 1280 - 1600 nm; Ravg >99% | |
| Clear Aperture | >90% of Diameter | |
| Surface Irregularity | λ/4 @ 633 nm | |
| Surface Quality | 20-10 Scratch-Dig | |
| Diameter Tolerance | +0.0/-0.2 mm | |
| Thickness Tolerance | ±0.2 mm | |
| Substrate | N-BK7a | |
| Backside Surface | Fine Ground and Engraved with Part Number (Not Polished) | |
| Dielectric Concave Mirrors Selection Guide | |||
|---|---|---|---|
| UV | 350 - 400 nm | ||
| Visible | 400 - 750 nm | 400 - 750 nm, Back Side Polished | |
| NIR | 750 - 1100 nm | 750 - 1100 nm, Back Side Polished | |
| Telecom | 1280 - 1600 nm | ||
当社でご提供している凹面ミラーについては、「凹面ミラーガイド」タブをご参照ください。
特長
- 誘電体コーティング範囲: 1280～1600 nm (-E04)
- 誘電体コーティング範囲での平均反射率：＞99%
- 12.7 mm(1/2インチ)、25.4 mm(1インチ)、50.8 mm(2インチ)の3種類の外径から選択可能
- 焦点距離：12 mm ～200 mm
当社の広帯域誘電体凹球面ミラーは、光収集、イメージングおよび集光の用途に設計されています。 この反射光学素子では、色収差を発生させることなく集光できるため、広帯域光源に特に適しています。
こちらのページでご紹介しているミラーはすべて当社の精密キネマティックミラーマウントを使用した取付けが可能です。
当社では、反射率は低くなりますが、より広い波長範囲で使用できる金属凹面ミラーもご用意しています。 この光学素子でカスタム仕様をご希望の場合は当社にご相談ください。
下図は、当社の-E04誘電体コーティングの反射率です。 各グラフの網掛けの範囲は、反射率の高い推奨スペクトル範囲を示しています。 ロット毎にバラツキがあるため、実際には、この推奨スペクトル範囲よりも広い場合があります。 このデータについてご不明な点などございましたら、当社までお問い合わせください。 誘電体コーティングの対応スペクトル範囲外のミラーが必要となる用途では、 金属凹面ミラーをご検討ください。
-E04コーティング(入射角8°と45°)のエクセル形式データはこちらからダウンロードいただけます。
| Posted Comments: | |
Fritz Diorico
(posted 2023-05-03 13:37:26.287) Greetings,
I was wondering if you have these C-band concave mirrors backside polished. Or any other mirror for telecom wavelengtsh backside polished for that matter...
Thanks. :)
https://www.thorlabs.de/newgrouppage9.cfm?objectgroup_id=6658
Best,
Fritz jpolaris
(posted 2023-05-03 05:21:01.0) Hello, thank you for reaching out to Thorlabs. Custom items can be requested by contacting techsupport@thorlabs.com. I have reached out to you directly to discuss your application. |
Click on a particular graphed line or the corresponding name in the legend to view concave mirrors with that coating option.
Metallic-Coated Concave Mirrors are available in UV Enhanced Aluminum, Aluminum, Silver, and Gold.
凹面ミラー、誘電体コーティング
_G1-780.gif)
凹面ミラー、結晶コーティング
| Item # | Focal Length | Center Thickness | Edge Thickness | Radius of Curvature | Reference Drawing |
|---|---|---|---|---|---|
| CM127-012-E04 | 12 mm | 3.0 mm | 3.8 mm | 24.0 mm (0.94") |  |
| CM127-025-E04 | 25 mm | 3.4 mm | 50.0 mm (1.97") | ||
| CM127-050-E04 | 50 mm | 3.2 mm | 100.0 mm (3.94") |
| Item # | Focal Length | Center Thickness | Edge Thickness | Radius of Curvature | Reference Drawing |
|---|---|---|---|---|---|
| CM254-025-E04 | 25 mm | 6.0 mm | 7.6 mm | 50.0 mm (1.97") | |
| CM254-050-E04 | 50 mm | 6.8 mm | 100.0 mm (3.94") | ||
| CM254-075-E04 | 75 mm | 6.5 mm | 150.0 mm (5.91") | ||
| CM254-100-E04 | 100 mm | 6.4 mm | 200.0 mm (7.87") |
| Item # | Focal Length | Center Thickness | Edge Thickness | Radius of Curvature | Reference Drawing |
|---|---|---|---|---|---|
| CM508-050-E04 | 50 mm | 9.0 mm | 12.2 mm | 100.0 mm (3.94") | |
| CM508-100-E04 | 100 mm | 10.6 mm | 200.0 mm (7.87") | ||
| CM508-150-E04 | 150 mm | 10.1 mm | 300.0 mm (11.81") | ||
| CM508-200-E04 | 200 mm | 9.8 mm | 400.0 mm (15.75") |
赤外域誘電体凹面ミラー
