レンズチューブ用キャップ＆プラグ


  • End Caps with SM05, SM1, SM2, SM3, RMS, M25 x 0.75, or C-Mount Threading
  • Plugs with SM05, SM1, or SM2 Threading
  • Snap-On Plastic End Caps for C-Mount, SM1-, or SM2-Threaded Lens Tubes
  • Cover for D1N Dovetails

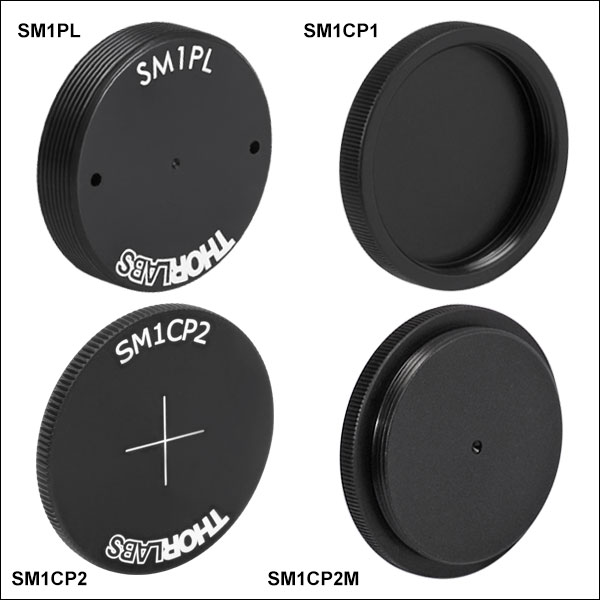

SM1CP2M

Externally SM1-Threaded
End Cap

SM1EC2B

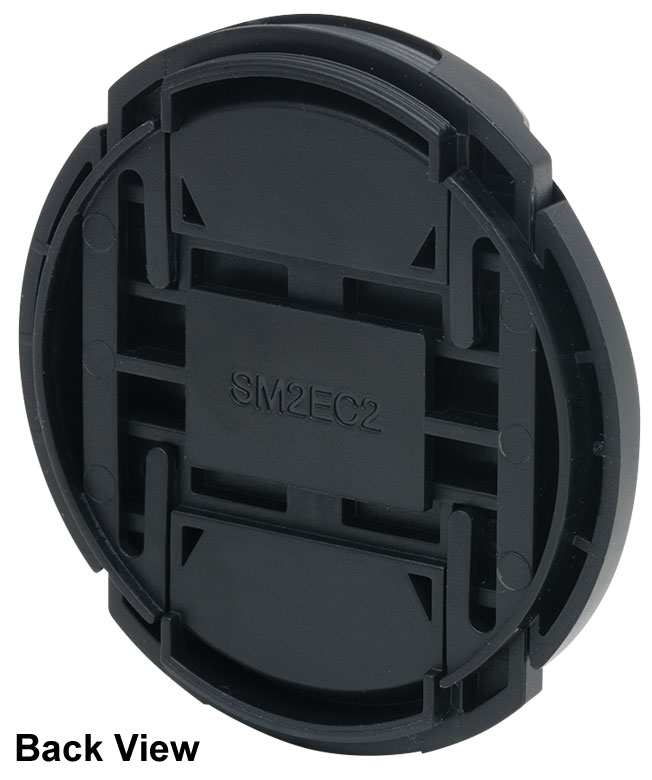

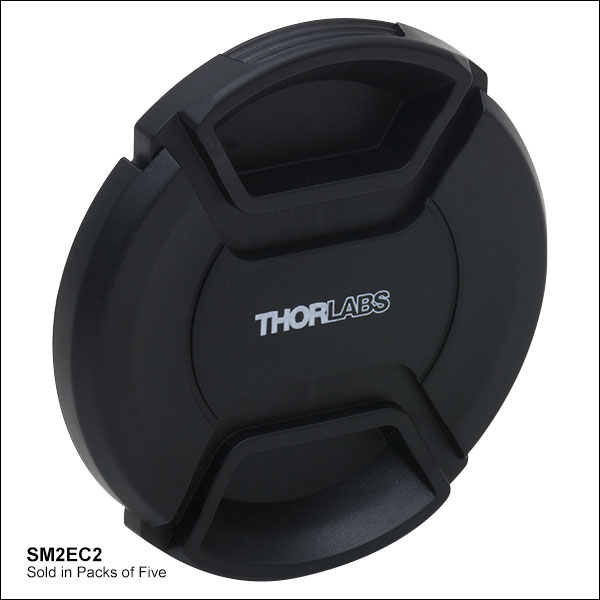

Snap-On Cap for
Ø1" Lens Tubes

CMCP1

Internally C-Mount-Threaded End Cap

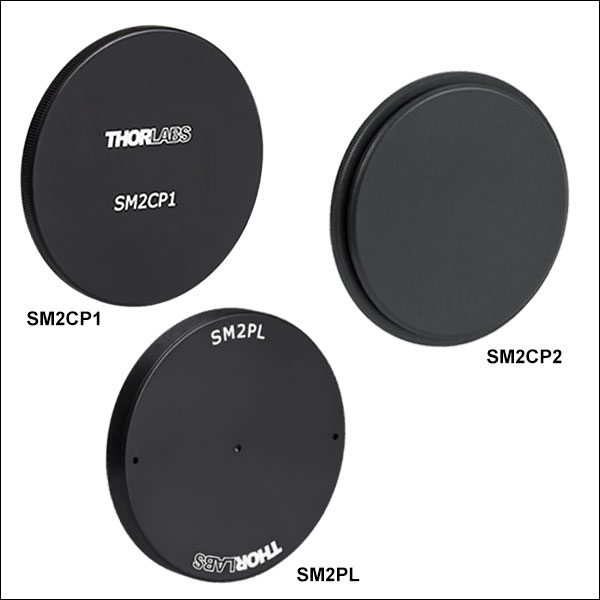

SM2PL

Externally
SM2-Threaded Plug

SM05CP2

Externally SM05-Threaded End Cap

RMSCP1

Internally RMS-Threaded
End Cap

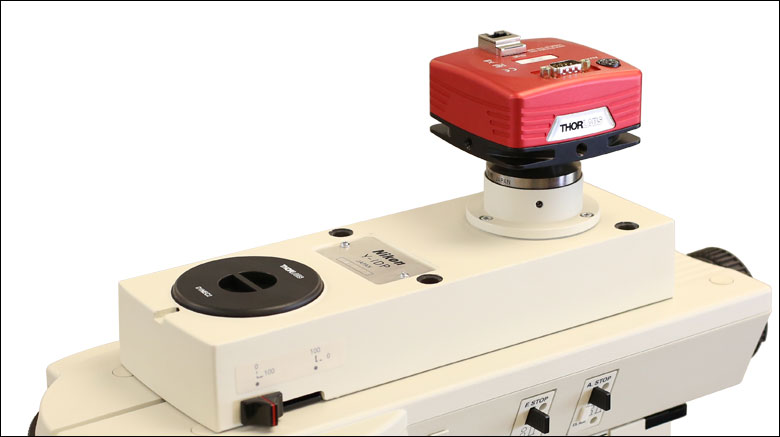

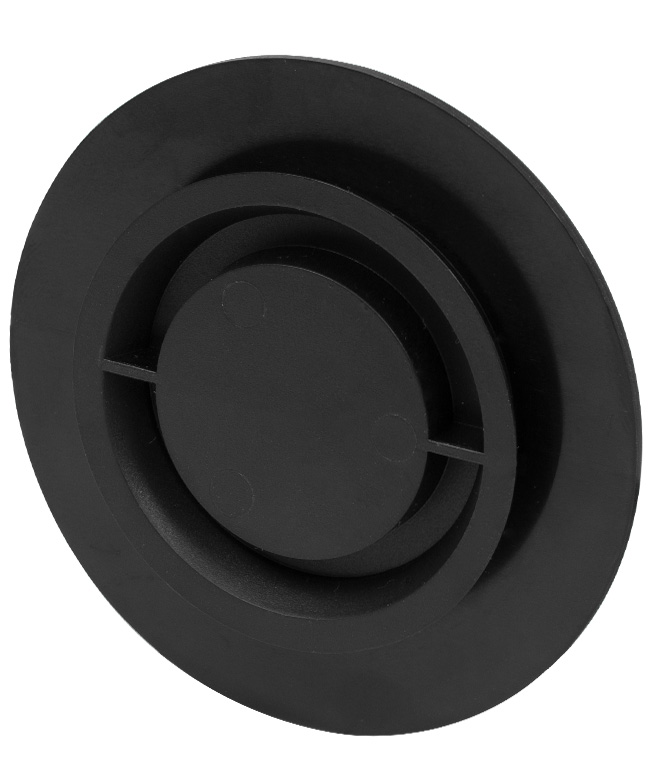

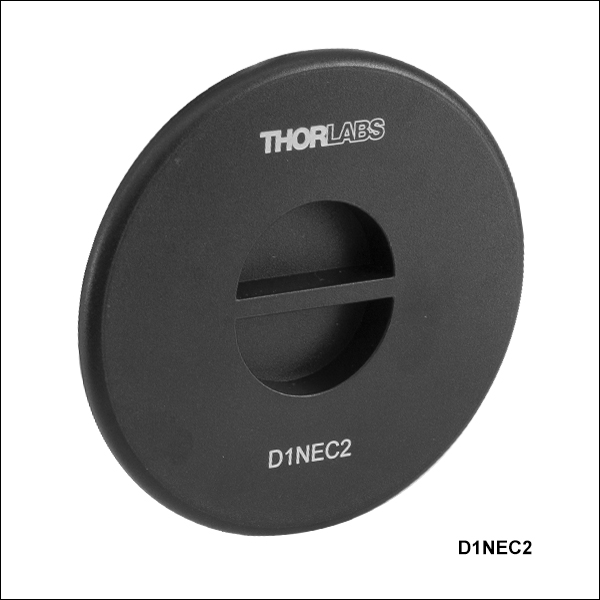

D1NEC2

D1N Dovetail Cover

SM05EC2

Soft Dust Cap for SM05 Lens Tubes

Related Items


Please Wait
Lens Tube Cap, End Cap

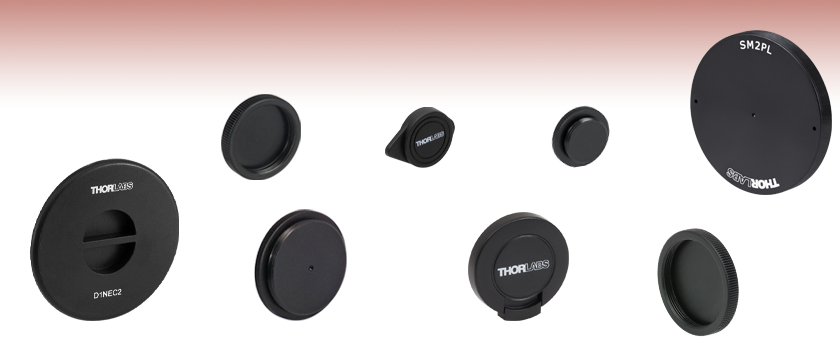

Click to Enlarge

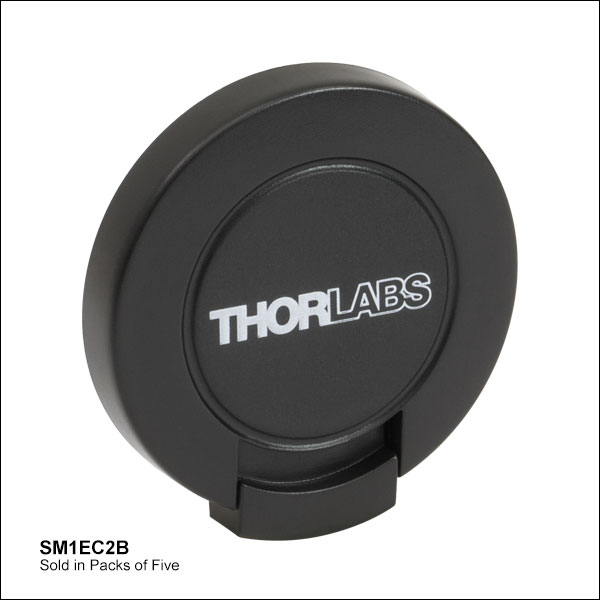

Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブ用エンドキャップSM1EC2B

当社では、アルマイト加工アルミニウム製SM規格のネジ付きのエンドキャップとプラグを、Ø12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、Ø50 mm～Ø50.8 mm(Ø2インチ)およびØ75 mm～Ø76.2 mm(Ø3インチ)レンズチューブ用で取り揃えています。また、RMS、M25 x 0.75およびCマウントネジ付き部品とお使いいただけるアルマイト加工アルミニウム製キャップもご用意しています。Cマウント、Ø25 mm～Ø25.4 mm(Ø1インチ)とØ50 mm～Ø50.8 mm(Ø2インチ)レンズチューブ用にはプラスチック製のスナップオンエンドキャップ、そしてアリ溝D1N用にプラスチックカバーもご用意しております。

エンドキャップでレンズチューブシステムの端を塞ぐことにより、運搬中や保管時の光学素子を保護します。プラグには当社のスパナレンチに対応する2つの窪みがあり、それを用いてプラグをレンズチューブの奥までねじ込み、光学素子のすぐ近くで遮蔽することができます。カバーD1Nは不要な光や埃からレンズチューブを保護します。さらに、これらのキャップとプラグの中心には小さな窪みがあり、レンズチューブの光軸の中心にあるカスタムサイズの開口部を機械加工する際に便利です。

Selection Guide
SM05
Threaded		SM05
Soft Cap		RMS
Threaded		M25 x 0.75
Threaded		C-Mount
Threaded		C-Mount
Snap-On		SM1
Threaded		Ø1"
Snap-On		SM2
Threaded		Ø2"
Snap-On		D1N
Dovetail		SM3
Threaded

Click to Enlarge

ネジ仕様

下記はネジの概要についての説明です。仕様や寸法の詳細については、市販のMachinery's Handbook等をご参照ください。

ネジ山の名称
ネジ山は頂点(crest)、斜面(flank)、谷(root)の3つが繰り返されることで構成されています(右図参照)。特殊な場合を除き、ネジ山は、頂点または谷の中心に垂直な線を描いたとき、両側が対称的で、同じ角度で傾斜しています。隣り合うネジ山の間の距離はネジピッチと呼ばれます。フランク角とは、ネジ軸に対して垂直な線と斜面がなす角度と定義します。別途特記のない限り、ネジ山の斜面角度は30°なので、斜面と斜面の間の角度は合計で60°となります。それぞれの名称は右の図で示されています。

ネジの外径はネジ山の頂点の径、内径はネジの谷の径となります。ほとんどのネジでは頂点や谷の先端が鋭点ではないため、外径や内径の定義には頂点や谷を丸めた値が含まれています。ピッチ径は、外径と内径のおおよその中間値となります。　

Thread Form
Thread Formはネジの特長を定義しています。世界の多くで使用されているのはISOミリネジで、国際単位系で測定されています。またアメリカではインチ単位で測定されたユニファイネジが一般的です。ユニファイネジには様々な形状がありますが、UN規格は谷の輪郭が平ら、UNR規格では丸くなります。UNやUNRに文字を追加することによりネジ山の形状が詳細に説明されます。例えば谷の輪郭が平ら(UN規格)で極細目(extremely fine)のネジはUNEFネジとなります。またユニファイネジ規格で特殊なネジはUNSネジとなります。　

Thread Series
ほとんどのネジはThread Seriesで識別されます。Thread Seriesは外径とネジ山の密度で示されます。ネジ山の密度はミリネジではネジピッチ、ユニファイネジではThreads per Inch(TPI)で規定されています。ユニファイネジの場合、1/4"-20キャップスクリュのバレルは直径が1/4インチ、ピッチは20 TPIと表されます。ミリ規格のM4 x 0.7キャップスクリュのバレルは直径が4 mm、ピッチが0.7 mmです。M4 x 0.7はよくM4に省略されています。　

Unified Thread Class Tolerancing
LocationLooseOptimalStrict
Internal1B2B3B
External1A2A3A
Metric Thread Tolerance Positions
LocationLooseOptimalStrict
Internal-GH
Externale or fgh
Metric Thread Tolerance Grades
DimensionLocationTolerance Gradesa
Minor DiameterInternal4, 5, 6, 7, 8
Major DiameterExternal4, 6, 8
Pitch DiameterInternal4, 5, 6, 7, 8
External3, 4, 5, 6, 7, 8, 9
  • 公差等級が上がると公差が大きくなります。通常の長さのはめあいでは下線が引いてある等級が使用されます。

Thread Class
ネジ山の公差と許容差は、ネジのクラス(thread class)によって示されます。ユニファイネジは英数字で識別されます。数字は1から3まであり、大きいほど公差が厳しくなります。また、Aは外ネジ、Bは内ネジを示しています。

ミリネジは、数字の3から9までの公差等級と、eからhまでの公差位置で公差が決まります。等級がそのまま公差の度合を示しており、数字が小さいほど公差が厳しくなります。位置はピッチ径からの公差の距離を示しています。またアルファベットの大文字は内ネジ、小文字は外ネジです。　

Machinery's Handbook, 29th Edition, p. 1885より(和訳):「公差域クラスは、最初にピッチ径の等級と位置が記述され、次に外ネジの場合は外径のの等級と位置、内ネジの場合は内径の等級と位置が記述されます。よって外ネジの場合は4g6g、内ネジの場合5H6Hというような表記となります。2つの等級と位置が同じの場合は、繰り返す必要がないため、4g4gの場合は4g、5H5Hの場合は5Hとなります。」

当社のSMシリーズ規格
SMシリーズ規格は、当社のレンズチューブやケージシステム部品に使用されています。下表はご用途に合ったコンポーネントを機械加工する際にご参照ください。多くのSMシリーズネジ規格は特殊ネジ(UNSネジ)で、側面角度は30°、ネジクラスは2A および2Bになっております。ただしSM30シリーズネジはミリネジで、側面角度は30°、公差は6H/6gです。当社ではCマウントやRMSネジ付きの製品もご用意しております。ネジ規格は下記をご覧ください。なお、他社製品は公差が下記ネジと異なる場合がありますのでご注意ください。こちらに掲載されていないネジの規格については当社までお問い合わせください。　

SM05 Threading: Ø1/2" Lens Tubes, 16 mm Cage Systems
External Thread, 0.535"-40.0 UNS-2AInternal Thread, 0.535"-40.0 UNS-2B
Max Major Diameter0.5340"Min Major Diameter0.5350"
Min Major Diameter0.5289"Min Pitch Diameter0.5188"
Max Pitch Diameter0.5178"Max Pitch Diameter0.5230"
Min Pitch Diameter0.5146"Min Minor Diameter (and 83.3% of Thread)0.508"
Max Minor Diameter0.5069"Max Minor Diameter (and 64.9% of Thread)0.514"
RMS Threading: Objective, Scan, and Tube Lenses
External Thread, 0.800"-36.0 UNS-2AInternal Thread, 0.800"-36.0 UNS-2B
Max Major Diameter0.7989"Min Major Diameter0.8000"
Min Major Diameter0.7934"Min Pitch Diameter0.7820"
Max Pitch Diameter0.7809"Max Pitch Diameter0.7866"
Min Pitch Diameter0.7774"Min Minor Diameter (and 83.3% of Thread)0.770"
Max Minor Diameter0.7688"Max Minor Diameter (and 64.9% of Thread)0.777"
C-Mount Threading: Machine Vision Lenses, CCD/CMOS Cameras
External Thread, 1.000"-32.0 UN-2AInternal Thread, 1.000"-32.0 UN-2B
Max Major Diameter0.9989"Min Major Diameter1.0000"
Min Major Diameter0.9929"Min Pitch Diameter0.9797"
Max Pitch Diameter0.9786"Max Pitch Diameter0.9846"
Min Pitch Diameter0.9748"Min Minor Diameter (and 83.3% of Thread)0.966"
Max Minor Diameter0.9651"Max Minor Diameter (and 64.9% of Thread)0.974"
SM1 Threading: Ø1" Lens Tubes, 30 mm Cage Systems
External Thread, 1.035"-40.0 UNS-2AInternal Thread, 1.035"-40.0 UNS-2B
Max Major Diameter1.0339"Min Major Diameter1.0350"
Min Major Diameter1.0288"Min Pitch Diameter1.0188"
Max Pitch Diameter1.0177"Max Pitch Diameter1.0234"
Min Pitch Diameter1.0142"Min Minor Diameter (and 83.3% of Thread)1.008"
Max Minor Diameter1.0068"Max Minor Diameter (and 64.9% of Thread)1.014"
SM30 Threading: Ø30 mm Lens Tubes
External Thread, M30.5 x 0.5 – 6H/6gInternal Thread, M30.5 x 0.5 – 6H/6g
Max Major Diameter30.480 mmMin Major Diameter30.500 mm
Min Major Diameter30.371 mmMin Pitch Diameter30.175 mm
Max Pitch Diameter30.155 mmMax Pitch Diameter30.302 mm
Min Pitch Diameter30.059 mmMin Minor Diameter (and 83.3% of Thread)29.959 mm
Max Minor Diameter29.938 mmMax Minor Diameter (and 64.9% of Thread)30.094 mm
SM1.5 Threading: Ø1.5" Lens Tubes
External Thread, 1.535"-40 UNS-2AInternal Thread, 1.535"-40 UNS-2B
Max Major Diameter1.5339"Min Major Diameter1.535"
Min Major Diameter1.5288"Min Pitch Diameter1.5188"
Max Pitch Diameter1.5177"Max Pitch Diameter1.5236"
Min Pitch Diameter1.5140"Min Minor Diameter (and 83.3% of Thread)1.508"
Max Minor Diameter1.5068"Max Minor Diameter (and 64.9% of Thread)1.514"
SM2 Threading: Ø2" Lens Tubes, 60 mm Cage Systems
External Thread, 2.035"-40.0 UNS-2AInternal Thread, 2.035"-40.0 UNS-2B
Max Major Diameter2.0338"Min Major Diameter2.0350"
Min Major Diameter2.0287"Min Pitch Diameter2.0188"
Max Pitch Diameter2.0176"Max Pitch Diameter2.0239"
Min Pitch Diameter2.0137"Min Minor Diameter (and 83.3% of Thread)2.008"
Max Minor Diameter2.0067"Max Minor Diameter (and 64.9% of Thread)2.014"
SM3 Threading: Ø3" Lens Tubes
External Thread, 3.035"-40.0 UNS-2AInternal Thread, 3.035"-40.0 UNS-2B
Max Major Diameter3.0337"Min Major Diameter3.0350"
Min Major Diameter3.0286"Min Pitch Diameter3.0188"
Max Pitch Diameter3.0175"Max Pitch Diameter3.0242"
Min Pitch Diameter3.0133"Min Minor Diameter (and 83.3% of Thread)3.008"
Max Minor Diameter3.0066"Max Minor Diameter (and 64.9% of Thread)3.014"
SM4 Threading: Ø4" Lens Tubes
External Thread, 4.035"-40 UNS-2AInternal Thread, 4.035"-40.0 UNS-2B
Max Major Diameter4.0337"Min Major Diameter4.0350"
Min Major Diameter4.0286"Min Pitch Diameter4.0188"
Max Pitch Diameter4.0175"Max Pitch Diameter4.0245"
Min Pitch Diameter4.0131"Min Minor Diameter (and 83.3% of Thread)4.008"
Max Minor Diameter4.0066"Max Minor Diameter (and 64.9% of Thread)4.014"

Posted Comments:
Paul Clark  (posted 2024-09-09 14:14:37.923)
It would help if you gave a description of what the cap is for? What does it fit? I am looking for a cap to plug one end of a 2" pipe union, but there is no way to know if it fits a union, or anything else!
jpolaris  (posted 2024-09-10 03:38:56.0)
Thank you for contacting Thorlabs. If you are on a product-specific page, clicking "Complete Product Details" below the product image will take you a page with complete descriptions of each part in the product line. SM2CP2 is an end cap for Ø2" lens tubes, which are internally SM2 threaded. You can find threading specs for SM-series thread types at the following link. https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=3519&tabname=Threading_Specs
Andrey Kuznetsov  (posted 2024-05-18 03:15:50.94)
Please update SM1CP1 CAD files to use solid body models instead of hollow sheets, cannot design with hollow models!
jpolaris  (posted 2024-06-17 04:42:19.0)
Thank you for contacting Thorlabs. We have updated the .STEP file for SM1CP1 as you have requested.
Nathan Bramall  (posted 2022-08-03 11:54:47.92)
Hi, The solid models for SM05PL (both SolidWorks and STEP) were exported using only surfaces. This makes it impossible for SolidWorks to work with-- can't modify this part to incorporate into optical designs. I don't remember this being the case in the past... Best, Nathan
cdolbashian  (posted 2022-08-16 09:41:16.0)
Thank you for finding this Nathan! We have updated the part so that it is a solid body, rather than an assembly of surfaces.
Paul Carpenter  (posted 2022-07-26 14:10:25.01)
The SM05PL (Externally SM05 Threaded Plugs) that arrived do not have spanner wrench holes on both sides as shown in the drawing and solid model. The spanner wrench holes are only on the side with the drill point center mark & company/part # markings.
jdelia  (posted 2022-07-29 02:17:33.0)
Thank you for contacting Thorlabs. The parts are only meant to come with the holes on one side. We are currently looking into updating the website to better reflect this. In the meantime, I have reached out to you regarding options on how to proceed with the parts you currently have.
Andrey Kuznetsov  (posted 2019-07-13 16:39:39.45)
SM1CP1 PDF states the thread is 4.0mm deep, based on other dimensions and solidworks file, the thread depth is 2.0mm and cavity depth is 3.6mm. Please update the PDF.
llamb  (posted 2019-07-16 01:38:23.0)
Thank you for bringing this to our attention. We will correct the PDF drawing.
akuznetsov  (posted 2018-10-25 23:07:47.41)
For 2" end caps, there is an LCP01 cage plate that you can mount the end cap into and then place the cage mount into a vise on a mill and make holes in the end cap without damaging the threads, etc. But I cannot find a suitable equivalent to do the same thing with the 3" lens cap. If I try to hold the lens cap by the sides, I will damage the threads. I could try using double stick tape to hold the part down but I'm afraid that the milling force might be too big and rip the part off the tape.
llamb  (posted 2018-10-26 09:28:54.0)
Thank you for your feedback. While we do not have a larger cage plate with SM3 thread to ideally mimic your setup, you may consider using another SM3-threaded product to work with, such as our SM3A95 adapter (which has 60 mm cage compatibility) or our LMR3 lens mount.
cbrideau  (posted 2017-10-30 16:41:41.333)
I found these useful for capping ports on equipment that had to be shipped. They were easy to put on and take off and stayed secure in transit.
tfrisch  (posted 2017-11-15 01:26:52.0)
Hello, thank you for the feedback. I'm glad these were able to protect your optical surfaces in transit!
gdovillaire  (posted 2016-08-31 14:11:25.697)
Hi, Do you manufacture these caps without any mark on the front ? Thanks, Guillaume
bjorn.lenormand  (posted 2015-12-03 13:50:46.967)
A step file for the SM1PL is missing, could you please provide this as well?
besembeson  (posted 2015-12-03 10:37:45.0)
Response from Bweh at Thorlabs USA: Thanks for bringing this to our attention. I will share this with you and we will add to the web.
cdaly  (posted 2012-11-30 22:19:47.32)
Response from Chris at Thorlabs: Thank you for using our feedback feature. These lens tube caps/plugs are all made from black anodized aluminum.
farrell  (posted 2012-11-29 10:56:24.843)
Are these end caps machined from metal or are they made of plastic?
Thorlabs  (posted 2010-09-14 15:35:26.0)
Response from Javier at Thorlabs to last poster: Thank you very much for your feedback. I will bring this to the attention of our design engineers and we will possibly add it to our list of upcoming products.
user  (posted 2010-09-14 13:52:14.0)
I would like to see plastic end cap covers that would slip over the 1" lens tubes to protect optics from dust when not in use.
klee  (posted 2009-11-13 18:19:52.0)
A response from Ken at Thorlabs to d.sproles: We did have some internal discussions about this but there is no definite plan to bring a SM05 plug to the market yet. In the meantime, we can make this as a special. If you are interested, please let us know the quantity and we can send you a quotation.
d.sproles  (posted 2009-11-13 12:57:42.0)
Still no SM05 plug? :(
ghegenbart  (posted 2008-11-28 08:56:06.0)
Response from Gerald (Tech Support Thorlabs GmbH Germany) to M. Zimmermann: Thank you very much for your product idea. We already got several requests about a SM05 plug similar to the SM1PL and are planning on adding this product to our offering.
m.zimmmermann  (posted 2008-11-28 06:07:02.0)
SM1PL - SM1 Plug: It would be useful to have such a plug for SM 0.5. Best regards.

Ø12 mm～Ø12.7 mm(Ø1/2インチ)レンズチューブ用エンドキャップ＆プラグ

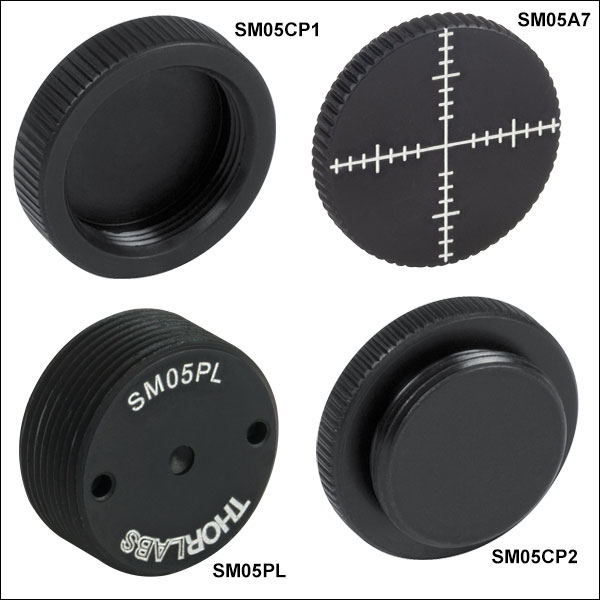

  • SM05CP1: SM05内ネジ付きエンドキャップ
  • SM05CP2: SM05外ネジ付きエンドキャップ
  • SM05PL: SM05外ネジ付きプラグ
  • SM05A7:SM05外ネジ付きアライメントターゲット

SM05CP1およびSM05CP2は、Ø12 mm～Ø12.7 mm(Ø1/2インチ)レンズチューブをカバーするためにお使いいただける黒色アルマイト加工アルミニウム製のエンドキャップです。SM05CP1にはSM05内ネジが、SM05CP2にはSM05外ネジが付いているので、それぞれSM05の外ネジまたは内ネジが付いたレンズチューブの端を塞ぐことができます。キャップの縁には滑り止め用の刻み目が付いているので、手でしっかりと締め付けることができます。

SM05PLは外径の全長にSM05の外ネジが付いており、当社のØ12 mm～Ø12.7 mm(Ø1/2インチ)レンズチューブをカバーできる設計で、スパナレンチSPW801を使ってSM05レンズチューブにねじ込むことができます。このSPW801スパナレンチは調整可能で、中心の窪みから5 mmの位置にある2つの浅い機械加工穴に、突起部先端をはめ込むことができます。SM05PLの中心には小さな窪みがあるので、特注用に加工することができます。

アライメントディスクSM05A7は可視ビームを光学マウントの中心にアライメントする際に有用です。正確にアライメントできるよう、ディスクにはX軸とY軸の両方に目盛とともに印が付いています。アライメントディスクの裏面には、当社の標準的なSM05ネジが付いており、Ø12 mm～Ø12 mm(Ø1/2インチ)光学素子用のレンズチューブや固定式光学マウントに取り付け可能です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SM05CP1 Support Documentation
SM05CP1SM05シリーズエンドキャップ、内ネジ付き
￥2,491
7-10 Days
SM05CP2 Support Documentation
SM05CP2SM05シリーズエンドキャップ、外ネジ付き
￥2,491
Today
SM05PL Support Documentation
SM05PLSM05シリーズプラグ、外ネジ付き
￥2,143
Today
SM05A7 Support Documentation
SM05A7SM05シリーズアライメントディスク
￥3,058
Today

Ø12 mm～Ø12.7 mm(Ø1/2インチ)レンズチューブ用ソフトダストキャップ

Lens Tube Cap, End Cap
Click to Enlarge

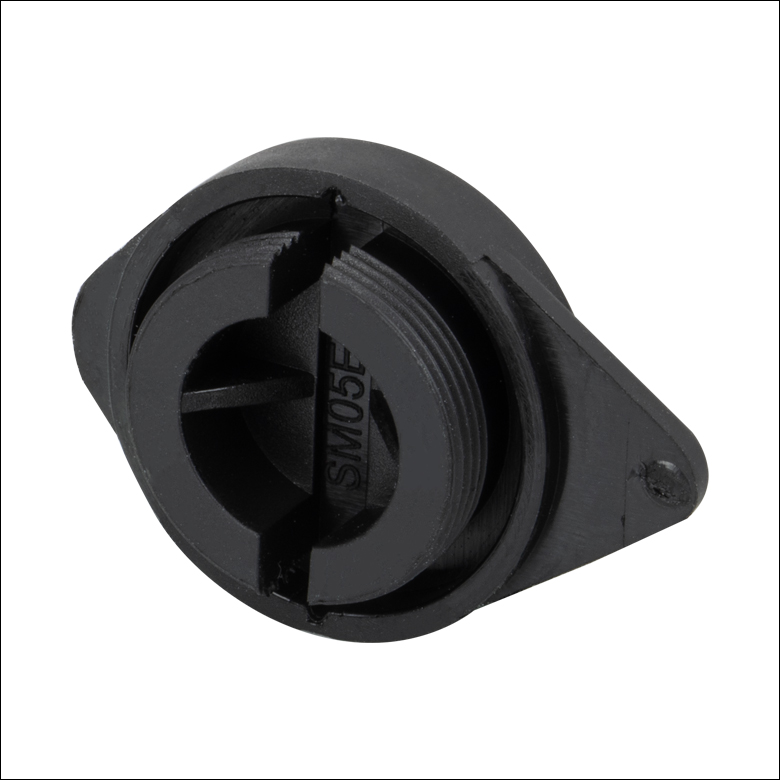

ソフトダストキャップSM05EC2の背面

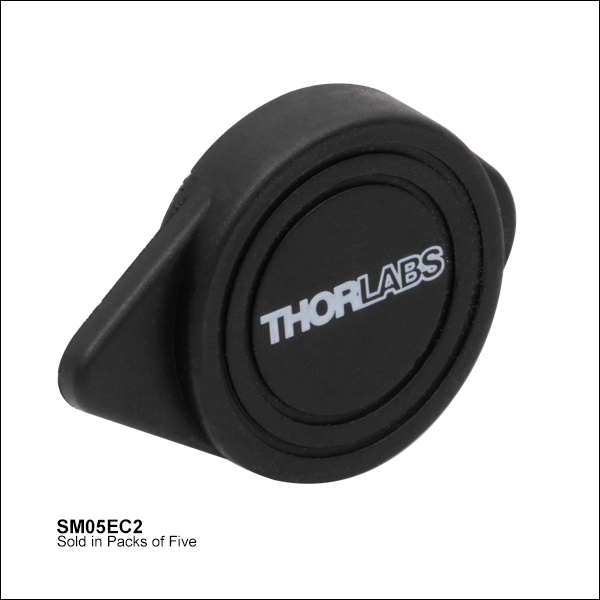

    ソフトダストキャップSM05EC2にはSM05外ネジが付いており、当社のØ12 mm～Ø12.7 mm(Ø1/2インチ)レンズチューブのカバーキャップとしてお使いいただけます。不使用時の光学素子を埃や塵から保護することができます。キャップSM05EC2の中央部はØ17.8 mmの円形で、そこから2つのフィンが伸びており、それらの先端間の幅は24.6 mmです。

    キャップを外すときは、ネジを回して緩めるか、または両側のフィンをつまんでチューブから引き抜きます。キャップが平面上にあり、2つのフィンをつまむだけのスペースがない場合は、長い方のフィンを引っ張ってキャップを取り外します。高温環境下ではキャップが変形する可能性がありますので、使用は避けてください。0 °C～40 °Cの温度範囲でご使用いただくのが最良です。

    +1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
    SM05EC2 Support Documentation
    SM05EC2Customer Inspired! SM05レンズチューブ用ソフトダストキャップ、5個入りパック
    		￥1,345
    Today

    RMSキャップ

    Objective Lens Turret Protected by RMSCP2 Dust Cap
    Click to Enlarge
    RMSCP2はターレットのポートを保護
    Microscope Objective Covered by RMSCP1 Dust Cap
    Click to Enlarge
    RMSCP1は対物レンズ用カバー

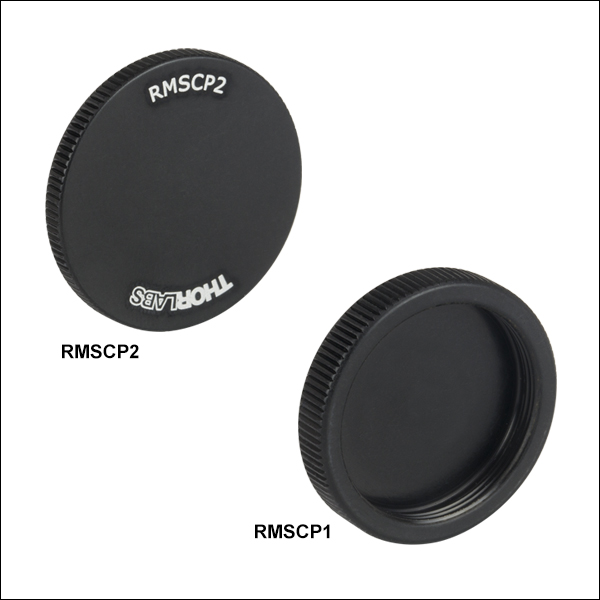

    • RMSCP1: RMS内ネジ付きキャップ
    • RMSCP2: RMS外ネジ付きキャップ

    こちらのRMSネジ付きキャップは、顕微鏡対物レンズや対物レンズターレットのレンズポートなど、RMSネジ付き部品の保護用に設計されています。 RMSCP1にはRMS内ネジが付いているので、標準のRMSネジ規格の顕微鏡対物レンズにお使いいただけます。 RMSCP2にはRMS外ネジが付いているので、使用しない対物レンズ用ポートのカバーとしてお使いいただけます(右端の写真をご参照ください)。 どちらのキャップも黒色アルマイト加工アルミニウム製で、手でしっかりと締め付けられるように縁には滑り止め用の刻み目が付いています。

    +1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
    RMSCP1 Support Documentation
    RMSCP1RMS内ネジ付きキャップ、顕微鏡対物レンズ用
    		￥2,769
    Today
    RMSCP2 Support Documentation
    RMSCP2RMS外ネジ付きキャップ、対物レンズポート用
    		￥2,769
    Today

    M25 x 0.75キャップ

    Lens Tube Cap, End Cap
    Click to Enlarge

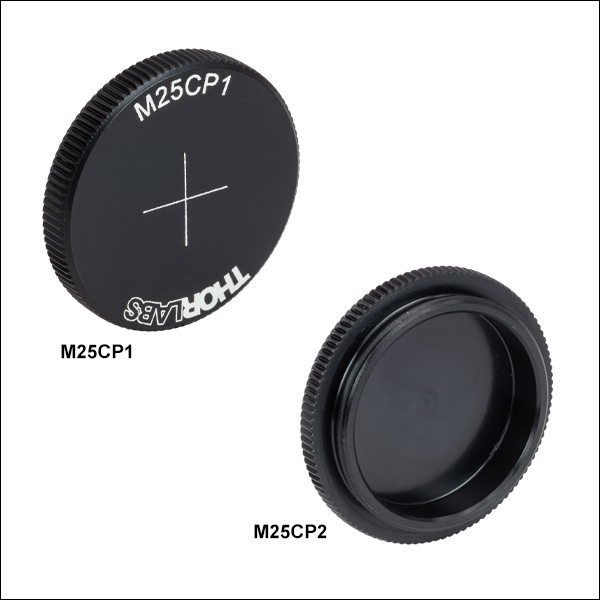

    各キャップには型番と
    アライメント用の十字線が刻印されています。
    • M25CP1: M25 x 0.75内ネジ付きキャップ
    • M25CP2: M25 x 0.75外ネジ付きキャップ

    こちらのM25 x 0.75ネジ付きキャップは、顕微鏡対物レンズや対物レンズターレットのレンズポートなど、M25 x 0.75ネジ付きコンポーネントの保護用キャップとして設計されています。キャップM25CP1にはM25 x 0.75内ネジが付いているので、標準のM25 x 0.75規格の顕微鏡対物レンズにお使いいただけます。キャップM25CP2にはM25 x 0.75外ネジが付いているので、使用していない対物レンズ用ポートのカバーとしてお使いいただけます。キャップM25CP1とM25CP2には十字線が刻印されており、それらは可視光ビームのアライメント用にご利用いただけます。どちらのキャップも黒色アルマイト加工アルミニウム製で、手でしっかりと締め付けられるようにエッジはローレット加工されています。

    +1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
    M25CP1 Support Documentation
    M25CP1M25 x 0.75内ネジ付きキャップ、顕微鏡対物レンズ用
    		￥3,140
    7-10 Days
    M25CP2 Support Documentation
    M25CP2M25 x 0.75外ネジ付きキャップ、対物レンズポート用
    		￥3,140
    7-10 Days

    Cマウントキャップ

    Lens Tube Cap, End Cap
    Click to Enlarge
    各キャップには型番が刻印されています。
    • CMCP1: Cマウント内ネジ付きキャップ
    • CMCP2: Cマウント外ネジ付きキャップ

    これらのCマウントキャップは当社のCCD/CMOSカメラ、Cマウントエクステンションチューブ、カメラレンズおよびその他のCマウントネジ付き部品に対応しています。 CMCP1はCマウント内ネジ付き、CMCP2はCマウント外ネジ付きです。 どちらも黒色アルマイト加工アルミニウム製で、手でしっかりと締め付けられるように縁には滑り止め用の刻み目が付いています。

    Cマウントネジ付きCCDまたはCMOSカメラにご使用いただく場合は、外ネジ付きのキャップCMCP2をお選びください。

    +1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
    CMCP1 Support Documentation
    CMCP1Customer Inspired! Cマウント内ネジ付きキャップ
    		￥3,032
    Today
    CMCP2 Support Documentation
    CMCP2Customer Inspired! Cマウント外ネジ付きキャップ
    		￥3,032
    Today

    Cマウントキャップ、スナップオン式

    Lens Tube Cap, End Cap
    Click to Enlarge

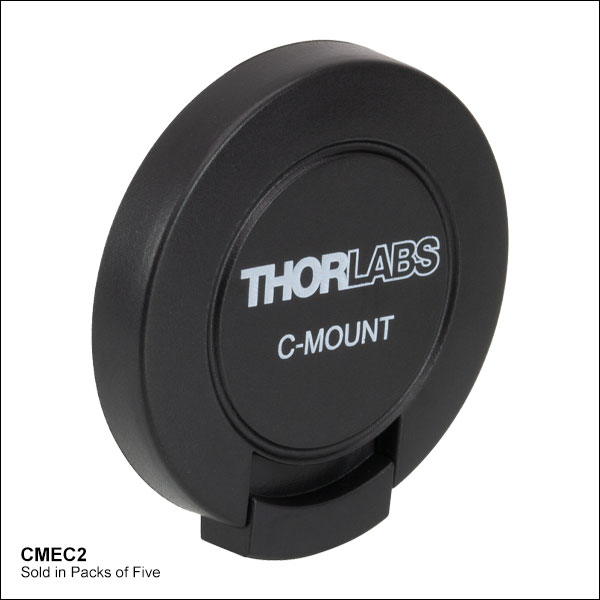

    スナップオン式エンドキャップCMEC2の裏面
    • CMEC2: Cマウントカメラおよびアクセサリ用のプラスチック製スナップオン式ダストキャップ
    • 光学コンポーネントの一時的な保護に適した製品
    • 5個入り

      プラスチック製ダストキャップCMEC2は、当社のCCD/CMOSカメラやCマウントエクステンションチューブなど、Cマウント内ネジ付きのコンポーネントにご使用いただけるスナップオン式のキャップです。不使用時のCマウントカメラ用アクセサリやレンズチューブの端に取り付けることにより、埃や塵から保護することができます。キャップCMEC2の外径は30.5 mmです。

      このレンズキャップをCマウント内ネジ付きのコンポーネントに取り付けるときは、まず突起部分を絞るようにつまみ、キャップの裏側を内ネジに差し込み、最後に手を離します。キャップの変形を防ぐため、取り外すときは突起部分を絞るようにつまんでください。高温環境下ではキャップが変形する可能性がありますので使用しないでください。0 °C～40 °Cの温度範囲でご使用いただくのが最良です。

      +1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
      CMEC2 Support Documentation
      CMEC2Cマウントレンズチューブ用プラスチック製スナップオン式ダストキャップ、5個入り
      		￥1,932
      7-10 Days

      Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブ用エンドキャップ＆プラグ

      • SM1CP1: SM1内ネジ付きエンドキャップ
      • SM1CP2: SM1外ネジ付きエンドキャップ
      • SM1CP2M: SM1外ネジ付きエンドキャップ(加工用)
      • SM1PL: SM1外ネジ付きプラグ
      • SM1A7: SM1外ネジ付きアライメントディスク

      SM1CP1およびSM1CP2は、Ø25 mm～Ø25.4 mm(1インチ)レンズチューブをカバーするためにお使いいただける黒色アルマイト加工アルミニウム製のエンドキャップです。SM1CP1にはSM1内ネジが、SM1CP2にはSM1外ネジが付いているので、それぞれSM1外ネジやSM1内ネジが付いたレンズチューブの端を塞ぐことができます。キャップの縁には刻み目が付いているので、手でしっかりと締めつける ことができます。SM1C2の片面には十字線があり、これを利用して粗調整ができます。精密なアライメントには適しておりませんので、必要な用途には当社のアライメントツールのラインナップのページの製品を適用ください。

      SM1CP2Mは、SM1外ネジと刻み目付きリップが付いたエンドキャップです。SM1PLはSM1外ネジが付いたプラグで、リップはありません。SM1PLのプラグは、中心の窪みから10 mmの地点にある2つの浅い穴を使って、スパナレンチSPW801またはSPW909でSM1レンズチューブにねじ込むことができます。SM1CP2MおよびSM1PLは光軸上に中心がドリルされた窪みがあるので特注用に加工することができます。

      アライメントディスクSM1A7は可視ビームを光学マウントの中心にアライメントする際に有用です。正確にアライメントできるよう、ディスクにはX軸とY軸の両方に目盛とともに印が付いています。アライメントディスクの裏面には、当社の標準的なSM1ネジが付いており、Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用のレンズチューブや固定式光学マウントが取り付け可能です

      +1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
      SM1CP1 Support Documentation
      SM1CP1SM1シリーズエンドキャップ、内ネジ付き
      		￥3,032
      Today
      SM1CP2 Support Documentation
      SM1CP2SM1シリーズエンドキャップ、外ネジ付き
      		￥3,032
      Today
      SM1CP2M Support Documentation
      SM1CP2MSM1シリーズエンドキャップ、機械加工可能
      		￥3,078
      Today
      SM1PL Support Documentation
      SM1PLSM1シリーズプラグ、外ネジ付き
      		￥2,491
      Today
      SM1A7 Support Documentation
      SM1A7SM1シリーズアライメントディスク
      		￥3,058
      Today

      Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブ用スナップオンダストキャップ

      Lens Tube Cap, End Cap
      Click to Enlarge
      スナップオンダストキャップSM1EC2Bの背面
      • SM1EC2B: Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブ用プラスチック製スナップオンダストキャップ
      • 光学素子部品の一時的な保護に
      • 5個入りパックで販売

      プラスチック製のダストキャップSM1EC2Bは、30 mmケージプレートやキューブ、「概要」タブの写真で紹介しているようなØ25 mm～Ø25.4 mm(Ø1インチ)レンズチューブの端などの内ネジ付きSM1部品に簡単に取り付けることができます。 不使用時のレンズチューブやケージキューブの端に取り付けることにより、埃や塵から保護することができます。キャップSM1EC2Bの外径は30.5 mmで、Cマウントネジには対応していません。

      このレンズキャップは、まず突起部分をレンズチューブに挿入し、キャップの裏側をはめ込んでから、手を離してください。 キャップを外す際は、レンズチューブまたはケージキューブのネジ部分が変形しないよう、突起部分を押しながら外してください。高温環境下ではキャップが変形する可能性がありますので使用しないでください。0 °C～40 °Cの温度範囲でご使用いただくのが最良です。

      +1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
      SM1EC2B Support Documentation
      SM1EC2BSM1レンズチューブ用スナップオンダストキャップ、5個入りパック
      		￥1,743
      Today

      Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブ用エンドキャップ＆プラグ

      • SM2CP1: SM2シリーズエンドキャップ、内ネジ付き
      • SM2CP2: SM2シリーズエンドキャップ、外ネジ付き
      • SM2PL: SM2シリーズプラグ、SM2外ネジ付き

      SM2CP1およびSM2CP2は、Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブをカバーするためにお使いいただける黒色アルマイト加工アルミニウム製のエンドキャップです。SM2CP1にはSM2内ネジが、SM2CP2にはSM2外ネジが付いているので、それぞれSM2の外ネジまたは内ネジが付いたレンズチューブの端を塞ぐことができます。キャップの縁には滑り止め用の刻み目が付いているので、手でしっかりと締め付けることができます。

      SM2PLはSM2の外ネジ付きブランクプラグです。この部品はSPW801のスパナレンチを使ってレンズチューブにネジ切りを利用して取り付けられます。このスパナレンチSPW801は調整可能で、スパナの突起部先端を、プラグ端の近い位置にある2個の浅い機械加工穴にはめ込むことができます。SM2PLプラグの中心には小さな窪みがあり、カスタムで機械加工する際に便利です。

      +1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
      SM2CP1 Support Documentation
      SM2CP1SM2シリーズエンドキャップ、内ネジ付き
      		￥3,204
      Today
      SM2CP2 Support Documentation
      SM2CP2SM2シリーズエンドキャップ、外ネジ付き
      		￥3,204
      Today
      SM2PL Support Documentation
      SM2PLSM2シリーズプラグ、SM2外ネジ付き
      		￥2,665
      Today

      Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブ用スナップオンダストキャップ

      Lens Tube Cap, End Cap
      Click to Enlarge
      スナップオンダストキャップSM2EC2の背面
      • SM2EC2: Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブ用プラスチック製スナップオンダストキャップ
      • 光学部品の一時的な保護に適した製品
      • 5個入りパックで販売

        プラスチック製のダストキャップSM2EC2は、60 mmケージシステムのプレートやキューブ、あるいはØ50 mm～Ø50.8 mm(Ø2インチ)レンズチューブなどで、SM2内ネジの付いた部品に簡単に取り付けることができます。不使用時のレンズチューブやケージキューブの端部に取り付けることで、光学部品を埃や塵から保護することができます。キャップSM2EC2の外径は55.8 mmです。

        このレンズキャップをレンズチューブに取り付けるときは、まず突起部分を絞るようにつまみ、キャップの裏側をレンズチューブに挿入し、最後に手を離します。キャップの変形を防ぐため、取り外すときは突起部分を絞るようにつまんでください。高温環境下ではキャップが変形する可能性がありますので使用しないでください。0 °C～40 °Cの温度範囲でご使用いただくのが最良です。

        +1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
        SM2EC2 Support Documentation
        SM2EC2SM2レンズチューブ用、プラスチック製スナップオンダストキャップ、5個入りパック
        		￥3,415
        Today

        D1Nアリ溝用カバー

        Lens Tube Cap, End Cap
        Click to Enlarge
        D1Nアリ溝用カバーD1NEC2の背面
        D1N Cover on Nikon Microscope
        Click to Enlarge
        ダブルカメラポートCSD1002に取り付けたD1Nアリ溝用カバー
        • D1NEC2: D1Nメス型アリ溝用プラスチック製カバー
        • 光をブロックし、部品を埃から保護
        • つまみ付きで取扱いが容易

          プラスチック製カバーD1NEC2で使用していないポートをカバーすることで、不要な光や埃によるイメージングシステムへの障害や損傷を防ぎます。当社の落射照明モジュール、4チャンネル共焦点システム、ダブルカメラポートなど、D1Nメス型アリ溝を有する全ての部品に対応します。また、Nikon製Eclipse正立顕微鏡やTi顕微鏡の三眼鏡筒ポート(リンクをクリックすると各システム内におけるポートの位置をご覧いただけます)のカバーとしてもお使いいただけます。このキャップの外径は72.4 mm、ABSプラスチック製で、扱いやすいように上部につまみが付いています。

          +1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
          D1NEC2 Support Documentation
          D1NEC2D1Nアリ溝用カバー
          		￥4,951
          7-10 Days

          Ø75 mm～Ø76.2 mm(Ø3インチ)レンズチューブ用エンドキャップ


          Click to Enlarge

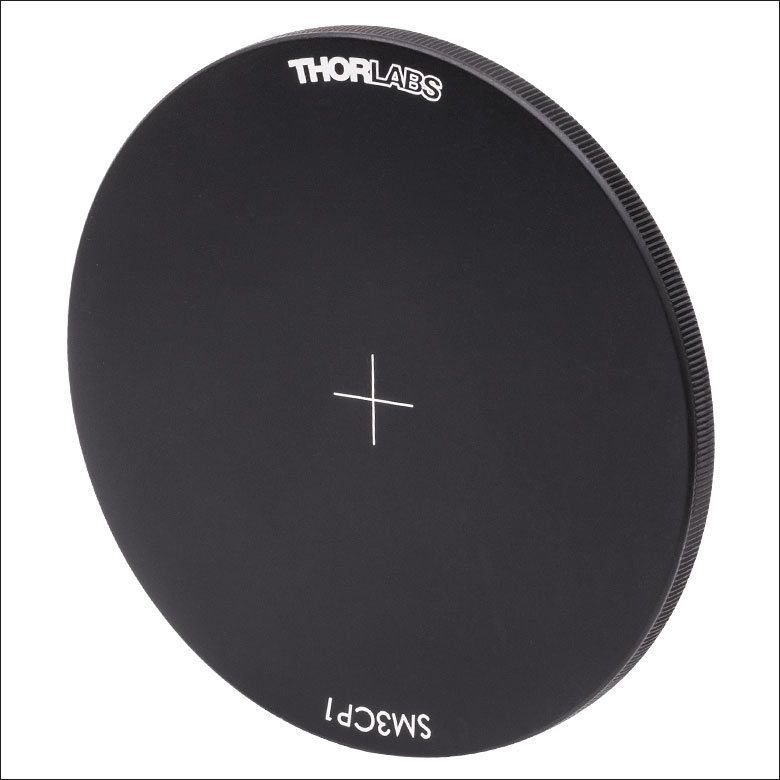

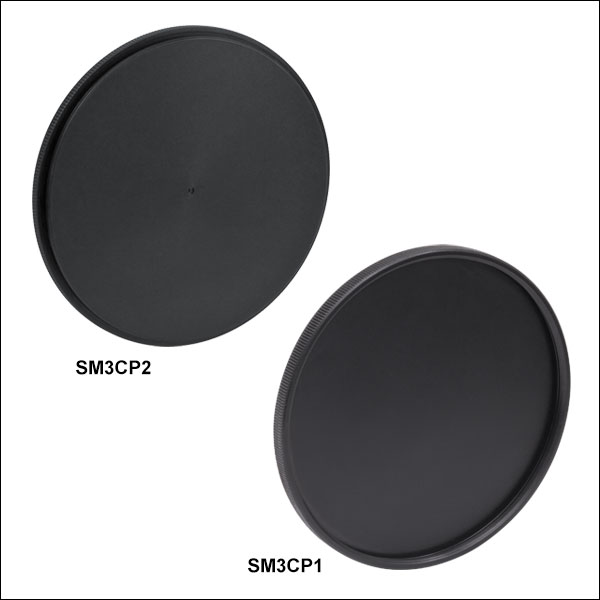

          各SM3シリーズのエンドキャップには型番が刻印されています。
          また中心にはアライメント用の十字線も刻印されています。
          • SM3CP1:SM3内ネジ付きエンドキャップ
          • SM3CP2:SM3外ネジ付きエンドキャップ

          SM3CP1ならびにSM3CP2は、黒色アルマイト加工アルミニウム製のエンドキャップで、SM3シリーズのレンズチューブにお使いいただけます。SM3CP1にはSM3内ネジ、SM3CP2にはSM3外ネジが付いているので、それぞれSM3外ネジまたは内ネジが付いたレンズチューブの端を塞ぐことができます。

          キャップの縁には滑り止め用の刻み目が付いているので、手でしっかりと締め付けることができます。キャップの片面には、右の写真のようにアライメント用の十字線が刻印されています。より精密なアライメントが必要な用途には、当社のアライメントツールのラインナップのページの製品を適用ください。

          +1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
          SM3CP1 Support Documentation
          SM3CP1Customer Inspired! SM3シリーズエンドキャップ、内ネジ付き
          		￥5,181
          7-10 Days
          SM3CP2 Support Documentation
          SM3CP2SM3シリーズエンドキャップ、外ネジ付き
          		￥5,181
          Today
          Additional アダプターとアクセサリー
        • レンズチューブ用アダプタ

        • レンズチューブカプラ＆ロッキングリング

        • 簡単脱着式アダプタ

        • D4Tアリ溝アダプタ

        • レンズチューブ用キャップ＆プラグ

        • レンズチューブ用カバー

        • パージコネクタ

        • SMネジ付き光学素子取付けアダプタ

        • SMネジ変換アダプタ

        • SMネジ穴組み込み用
          プレート

        • SM1ネジ-オプトメカニクス部品変換アダプタ

        • SMネジ付きアダプタ、正方形フィルタ用

        • 光学スペーサ

        • ウェッジプリズム
          取付け用シム

        • 固定リング

        • 顕微鏡ポート用アダプタ

        • コリメート用レンズマウント

        • キネマティックアダプタ

        • 光ファイバーアダプタ(コネクタ付きファイバ用)

          • Last Edited: Aug 02, 2013 Author: Lori Stover
