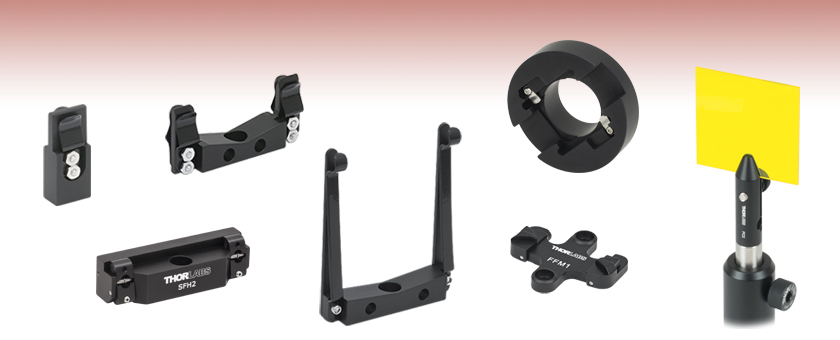

プレート型光学素子用フィルターホルダー


  • Securely Holds Filters, Test Targets, or Beam Targets
  • Nylon-Coated Spring Clips or Nylon-Tipped Setscrews Prevent Damage to Optics

DH1

Compact Dual Filter Holder

FH2D

Stackable Dual Filter Holder

SFH2

Quick-Release Filter Mount

SFH3

Stackable 2” Filter Holder

FFM1

Dichroic Filter Mount

Application Idea

PC2 Compact Plate Clamp Holding an FGL495S Colored Glass Filter

SM1FH

SM1-Threaded Adapter for 1" Square Filters

Related Items


Please Wait
Filter Mount
Click to Enlarge

550 nmの色付きガラスフィルタと固定式フィルターホルダSFH3

特長

  • 様々なプレート型光学素子をしっかりと保持するフィルターホルダ
  • 厚さ14.7 mmまでのフィルタに対応
  • 様々なタイプをご用意(下表をご参照ください)
Filter Mount
Click to Enlarge

フィルターマウントFH2に取り付けたビュワーカードVRC2

当社では、厚さ14.7 mmまでの光学素子をしっかりと取付け可能なフィルターホルダ(マウント)を多数ご用意しています。これらはNDフィルタ色付きガラスフィルタを取り付ける用途に適しています。 これらのマウントは、左下の図のように、ビームブロックやテストターゲット、レーザ用ビュワーカードを取り付けることができます。クランプPC2/MおよびダイクロイックフィルターマウントFFM1を除くすべてのフィルターホルダは、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストへの取付け用に、M4タップ穴、または#8ザグリ穴が付いています。 堅牢な作りで、アセンブリ内で恒久的にご使用いただけます。

様々な種類のフィルターマウントをご用意しておりますので、下表をご参考にお選びください。 積み重ね可能な設計のマウントは、適切な長さの2組の#8-32キャップスクリュとナットを使用して、まとめて取り付けることも可能です。 簡単脱着式マウントSFH2は、フィルタを頻繁に取り換える用途に便利です。 小型フィルターホルダは、スペースが大幅に限られている用途でもお使いいただけます。 固定式のケージシステムアセンブリ用には、50 mm~50.8 mm角のフィルタを同時に2枚保持できる60 mmケージ対応コンパクトフィルターマウントをご用意しています。 また、厚さ14.7 mmのプレートを保持できるプレートホルダを2種類ご用意しています。こちら大型の露光プレートやフィルタにお使いいただけます。

Item #DH1(/M)PC2(/M)FH2
FH2D
SFH3LCP05(/M)SFH2FFM1
LFFM1
FP01
FP02
SM1FH
SM2FH
FeatureCompactCompactStackableStackableCage CompatibleQuick-ReleaseCage Cube
Compatible
Thick PlateSM Threaded
Compatible Filter Thickness≤0.08" (2.0 mm)
One Optic

≤0.06" (1.5 mm)
Two Optics
0.03" - 0.09"
(0.8 - 2.3 mm)
≤0.08" (2.0 mm)
One Optic

≤0.06" (1.5 mm)
Two Optics (FH2D Only)
0.04" - 0.19"
(1 - 5 mm)
≤0.16"
(4 mm)
≤0.16"
(4 mm)
≤0.12" (3.0 mm)
for FFM1

≤0.16" (4.0 mm)
for LFM1
≤0.58"
(14.7 mm)
≤0.18"
(4.6 mm)

Posted Comments:
Harley Skorpenske  (posted 2022-05-10 10:37:52.993)
Can you please make an PF03 that holds filters up to say 30mm thick? That would be very useful.
jdelia  (posted 2022-05-13 11:26:13.0)
Thank you for contacting Thorlabs, and for providing this suggestion. I have contacted you directly to discuss your application further.
jale.schneider  (posted 2018-07-31 10:21:44.14)
Dear Dir or Madam, is your holders (for example SFH2) compatible with very thin samples as well? I need a holder for a 300 um thick silicon wafer which is particularly fragile. Do you have other recommendations? Thank you very much Jale schneider
YLohia  (posted 2018-07-31 09:52:06.0)
Hello Jale, thank you for contacting Thorlabs. Unfortunately, we do not have any specific suggestions for fragile silicon wafers this thin. That being said, your best bet would be the FP02, which has Delrin tips on the clamping screws to minimize stress.
akuznetsov  (posted 2018-02-20 21:00:08.89)
Please specify on the website and in the drawings what the clamping screw thread is. I think it's 1/4"-20, but not sure.
YLohia  (posted 2018-03-30 08:55:33.0)
Response from Yashasvi at Thorlabs USA: Hello, thank you for your feedback. The clamping screw thread for the FP01 is #10-32-2A.
andrey.kuznetsov  (posted 2016-08-04 14:00:52.497)
What is the thinnest the clamp can be closed to repeatedly without damage? It can hold up to 2.3mm, but what about the minimum, since it's made from aluminium, seems like it's not going to be very flexible to hold thin objects.
ilyabaskin  (posted 2014-02-07 00:05:00.2)
Dear Thorlabs , How would you recommend to stack the SFH3 filter mounts ?
jlow  (posted 2014-02-07 04:20:23.0)
Response from Jeremy at Thorlabs: You can stack multiple SFH3 together by using the two #8 holes near the bottom of the mount. Put two #8-32 cap screws with appropriate length through the bottom two holes, stack the number of filter mounts you want, and then put two nuts on the other end.
Back to Top

小型2重フィルターホルダ

Filter Holder
Click to Enlarge

近赤外域ビュワーカード VRC5を保持しているDH1(/M)
  • 8 mm x 12.7 mm x 30 mmのコンパクトサイズ
  • 薄型カードやフィルタを同時に2枚保持
  • 取付け可能なフィルタの最大厚さ: 1.5 mm(光学素子2枚の場合)、または2.0 mm(光学素子1枚の場合)
  • M4タップ穴で当社のØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストへ直接取付け可能

この小型のフィルターマウントは、最大1.5 mmまでの厚さのビュワーカードやフィルタを同時に2枚保持できます。 右の写真のように、フィルタやビュワーカードが1枚のみの場合は、厚さ2.0 mmまで保持できます。 ソフトなナイロン製コーティングが施されたバネクリップで、フィルタを傷つけずにしっかりと保持します。このマウントは小型で薄いので、スペースが限られている光学系に取り付けることが可能です。サイズについての詳細は、右の図面をご参照ください。

DH1/Mのベースには、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストに直接取り付けられるようにM4のタップ穴があります。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
DH1 Support Documentation
DH1小型2重フィルターホルダ、#8-32タップ穴 (インチ規格)
¥2,441
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
DH1/M Support Documentation
DH1/M小型2重フィルターホルダ 、M4タップ穴(ミリ規格)
¥2,441
Today
Back to Top

小型フレクシャープレートクランプ

Filter Clamp
Click to Enlarge

角度クランプPC2(/M)を使用してRA90(/M)を水平に取付け可能
Filter Clamp Drawing
Click for Details

フレクシャープレートクランプの図面
  • 厚さ0.8 mm~2.3 mmの光学素子を保持
  • つまみネジ作動のフレクシャ設計により、プレート状対象物を固定
  • コンパクトな設計で、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポスト先端のM6ネジに直接取付け可能

こちらのシンプルかつコンパクトなフレクシャープレートクランプは、プレートやその他の薄い対象物を取り付けることができます。厚さ0.8 mm~2.3 mmの部品を保持し、側面のつまみネジで締め付けることができます。クランプ用のネジは3 mm六角レンチを用いて締め付けることもできます。プレートクランプは、色付きガラスフィルタNDフィルタテストターゲットなどの多数の光学素子に対応していますが、アルミニウム製であるため締め付けすぎると光学素子が破損する恐れがあります。光学素子を取り付ける際は十分ご注意ください。

クランプのベース部分の外径は12.7 mmで、底面にはM6タップ穴があります。サイズについての詳細は、右図をご覧ください。こちらのクランプは、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストホルダや右の写真のようにØ12 mm~Ø12.7 mm(Ø1/2インチ)ポスト用角度クランプに直接取り付けることができます。また、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストの先端のM6ネジ付き部分に直接取り付けることもできます。その際は、長さ12 mm以上の止めネジ(セットスクリュ)でクランプとポストを固定します。さらに、クランプにはØ6.1 mmの貫通穴があり、ERシリーズロッドを通せるようになっています。ERシリーズロッドを使用することで、クランプ方向の精密アライメントが可能です。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
PC2 Support Documentation
PC2Customer Inspired! 小型フレクシャープレートクランプ、1/4"-20タップ穴(インチ規格)
¥3,320
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
PC2/M Support Documentation
PC2/MCustomer Inspired! 小型フレクシャープレートクランプ、M6タップ穴(ミリ規格)
¥3,320
Today
Back to Top

フィルターマウント、積層型

Filter Mount
Click for Details

このフィルターマウントは、適切な長さのM4キャップスクリュとナットを2組使用して重ねて固定することができます(当社ではハードウェアキットHW-KIT1もご用意しています)。
dimensions
Click for Details

FH2の図面
  • 取り付け可能なフィルタの最大厚さ
    • FH2:2.0 mm
    • FH2D:1.5 mm(光学素子2枚の場合)、または2.0 mm(光学素子1枚の場合)
  • FH2Dには2枚のフィルタを同時に取り付け可能
  • M4ザグリ穴を利用して、当社のØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに直接取り付け可能
  • 2個のM4貫通穴で複数フィルターホルダを重ねることが可能

フィルターマウントFH2およびFHD2は、それぞれ1枚または2枚の光学素子をしっかりと保持するのに適しています。クリップにはナイロンコーティングが施されているので、光学素子を傷つけずに保持することができます。各マウントは幅35 mm以上の様々な厚さの長方形光学素子を保持することが可能です。FH2は最大2 mmまでの厚さの光学素子を保持できます。一方、FH2Dはフィルタ1枚の場合は厚さ2 mmまで、フィルタ2枚の場合は厚さ1.5 mmまで保持できます。どちらも色付きガラスフィルタNDフィルタ(厚さ2 mm以下)、ダイクロイックミラー/ビームスプリッタ蛍光イメージングフィルタテストターゲットなどの長方形光学素子に対応します。

それぞれのマウントの中央には、付属のM4キャップスクリュを用いてØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取り付けるためのザグリ穴があります。また、どちらもM4ネジ用の貫通穴(横穴)が2つあり、右の写真のように複数のマウントを重ねることができます。これらは、バルクヘッドへの固定が求められる組み込み用途(OEM用途)に適しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FH2 Support Documentation
FH2フィルターホルダ、1枚用、積層型
¥3,141
Today
FH2D Support Documentation
FH2Dフィルターホルダ、2枚用、積層型
¥4,603
Today
Back to Top

50 mm~50.8 mm(2インチ)角光学素子用フィルターマウント、積層型

dimensions
Click for Details

SFH3の図面
  • 50 mm~50.8 mm(2インチ)角型フィルタ用
  • 50.8 mm(2インチ)角より大きなフィルタにも対応可能
  • 取り付け可能なフィルタの厚さ範囲フィルタの厚さ範囲: 1 mm~5 mm
  • M4ザグリ穴を利用して、当社のØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに直接取り付け可能
  • 2個のM4貫通穴で複数フィルターホルダを重ねることが可能

フィルターマウントSFH3を用いることで、50 mm~50.8 mm(2インチ)角のフィルタをしっかりと保持することができます。ナイロンコーティングが施された長いアームが、フィルタを傷つけず安定的に保持します。幅50.8 mm(2インチ)以上で、最大5 mmまでの厚さの方形光学素子を保持できるように設計されています。このマウントは、色付きガラスフィルタNDフィルタ(厚さ2 mm以下)、テストターゲットなどの多数の正方形光学素子に対応しています。

マウントの中央には、付属のM4キャップスクリュでØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取り付けるためのザグリ穴があります。また、ホルダにはM4ネジ用の貫通穴(横穴)が2つあり、複数のマウントを重ねて固定し、使用することができます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SFH3 Support Documentation
SFH350 mm~50.8 mm(2インチ)角型光学素子用固定式フィルターホルダ、積層型
¥10,131
Today
Back to Top

50 mm~50.8 mm(2インチ)角型フィルターマウント

この60 mmケージ対応プレートには、Ø50.8 mm(Ø2インチ)の貫通穴があり(開口Ø42 mm)、厚さ4 mmまでの50 mm~50.8 mm(2インチ)角型フィルタを保持できるように設計されています。 マウントの両側にはそれぞれバネクリップが2つ付いており、開口部のどちら側にもフィルタを取り付けることができます。 また、ケージロッド用の貫通穴4つもあります。側面には、ロッドの位置を固定するためのロック用止めネジが付いています。 このマウントは底面のM4タップ穴でポストに取り付けることができるので便利です。

このフィルターホルダには、マウント無し角吸収型NDフィルタ正方形色付きガラスフィルタ、角型テストターゲットもお使いいただけます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LCP05 Support Documentation
LCP052インチ角フィルタ用マウント、60 mmケージシステム対応、厚さ4 mmまで、#8-32タップ穴(インチ規格)
¥14,118
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LCP05/M Support Documentation
LCP05/M50 mm角フィルタ用マウント、60 mmケージシステム対応、厚さ4 mmまで、M4タップ穴(ミリ規格)
¥14,118
7-10 Days
Back to Top

簡単脱着式角型フィルターホルダ

Filter Holder
Click to Enlarge

厚さ2.3 mmのNDフィルタを保持しているSFH2
Optic Mount
Click for Details

SFH2の図面
  • 取付け可能なフィルタの最大厚さ: 4 mm
  • M4ザグリ穴で&Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストへ直接取付け可能
  • 簡単脱着式クリップにはロック用止めネジが付いているので、長期的に安定

ロック可能な簡単脱着式フィルターホルダSFH2は、頻繁にフィルタの交換が必要な用途に適しています。 各アームはネジでロックできるので、光学素子を保持する力を調整することができます。 このロック用止めネジは、付属の六角レンチ(0.035インチ)を使用して調整することができます。 このロック機能により長期にわたり安定であり、変動に敏感な光学用途にもお使いいただけます。

固定用アームには、フィルタの損傷を防ぐゴム製クッションが組み込まれており、最大4 mmまでの厚さの光学素子を保持することができます。 また、上でご紹介しているような従来の角形フィルターマウントと異なり、フィルタ両側の支柱がないので、開口部は最大限使用できます。 このマウントの中央には、付属のM4キャップスクリュでØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取り付けるためのザグリ穴があります。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SFH2 Support Documentation
SFH2簡単脱着式角型フィルターホルダ
¥10,823
Today
Back to Top

ケージシステム用長方形フィルターマウント

R2L2S3P3 Application
Click to Enlarge

カスタム仕様のイメージングシステムを構築するため、ポストに取り付けたキューブベースB3C(/M)にフィルターマウントFFM1を取り付け、そのマウントにターゲットR2L2S3P3を固定
CM1-CC Application
Click to Enlarge

キューブC6W内に設置したキューブプラットフォームB3C(/M)に取り付けたダイクロイックフィルターマウントFFM1
Item #FFM1LFFM1
Optic Length Accommodated26 - 43 mm (in C4W or C6W)
≥26 mm Post Mounted
30 - 53 mm in LC6WR
≥30 mm Post Mounted
Optic Height Accommodated≤1.26" (≤32 mm) in C4W
≤0.98" (≤25 mm) in C6W
≤2.5" (≤63.5 mm) in LC6WR
Optic Thickness Accommodated0.12" (3.0 mm)0.16" (4.0 mm)
Post MountingTwo #4 Counterboresa#8 (M4) Counterbore
Cage-Compatible Mounting PlatformsB3C(/M) or B4C(/M)LB3C(/M) or LB4C(/M)
  • FFM1をØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取り付けるには、アダプタMSA4/MまたはMSA8が必要です。
  • 最大厚さ3.0 mm(FFM1)または4.0 mm(LFFM1)までの長方形または正方形フィルタを保持
  • 2つのバネ式クランプ機構で光学素子を固定
  • フィルタを取り付けてポストまたはケージキューブ内に組み込み可能(下表参照)

ケージシステム用フィルターホルダFFM1およびLFFM1は、ダイクロイックフィルタ色付きフィルタビームスプリッタNDフィルタのような長方形または正方形の光学素子を取り付けられる設計になっています。

FFM1は厚さ3.0 mm以下、長さ26 mm以上、LFFM1は厚さ4.0 mm以下、長さ30 mm以上のフィルタをそれぞれ保持できます。これらのマウントは2つのバネ式クランプアームを使用しており、コーティング面を傷つけない設計となっております。バネ付きクランプに水平方向の力を加え、できた隙間に光学素子を納めた後、クランプを開放すると、光学素子は両端のストッパとクランプの間に挟まれ固定されます。

FFM1、LFFM1ともポストに直接取付け可能です。FFM1は、M3キャップスクリュ(付属)とザグリ穴によってミニシリーズポストに取り付けることもできます。このフィルターホルダをØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取り付けるには、ポストのM4ネジ切り穴にネジアダプタMSA4/Mを適用する必要があります。LFFM1はM4キャップスクリュ用のザグリ穴からØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに直接取り付けられます。

また、FFM1およびLFFM1は、ケージシステム用プラットフォームを使用してケージキューブシステムに統合できます。FFM1は、プラットフォームB3C/MまたはB4C/Mに対応し、LFFM1は、プラットフォームLB3C/MまたはLB4C/M)に対応しています。FFM1はケージキューブC4WまたはC6Wを使用して、長さ26~43 mmの長方形または正方形の光学素子を取り付けられ、LFFM1はケージキューブLC6WRを使用して、長さ30~53 mmの光学素子を取り付けられます。ケージキューブ内に装着可能な光学素子の高さは、キューブの高さによって決まります。光学素子のサイズについては右の表をご参照ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FFM1 Support Documentation
FFM1Customer Inspired! 長方形フィルターマウント、30 mmケージシステム用
¥9,317
Today
LFFM1 Support Documentation
LFFM1Customer Inspired! 長方形フィルターマウント、60 mmケージシステム用
¥10,823
Today
Back to Top

プレートホルダ

TZ3, Optic Tweezers
Click to Enlarge

フィルタを保持するFP02
  • 取り付け可能な最大プレート厚さ:14.7 mm
  • Delrin®* チップが応力を低減
  • 2種類の幅でご用意:
    • FP01: 幅23 mm(クランプネジ1個)
    • FP02: 幅76 mm(クランプネジ2個)

こちらは汎用のプレートホルダで厚さ14.7 mmまでの対象物を保持します。プレートを固定するためのクランプ用のネジ部分にはDelrinチップがあるので、先端部分による光学素子の損傷を防ぎます。FP01の中央には、>Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストや他のプラットフォームへ固定するためのM4用のザグリ穴があります。FP02には、ブレッドボードやその他の大型マウントに直接取り付け可能な中央のM6取付け穴に加え、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストやその他のプラットフォームへ固定するためのM4ザグリ穴が2つあり、より大きな対象物を安定して取り付けられるようになっています。

*Delrin®はDupont Polymers社の登録商標です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FP01 Support Documentation
FP01プレートホルダ、最大プレート厚さ14.7 mm、クランプネジ1個
¥7,325
Today
FP02 Support Documentation
FP02プレートホルダ、最大プレート厚さ14.7 mm、クランプネジ2個
¥12,041
Today
Back to Top

SMネジ付きアダプタ、正方形フィルタ用


Click to Enlarge

アダプタSM1FHの背面
  • 正方形のフィルタをマウントできて、当社の標準的なSMネジ付きコンポーネントに取り付け可能
  • バネ付きのクリップが光学素子を固定

こちらのアダプタは正方形の光学素子に対応し、SM外ネジでレンズチューブなどのSM内ネジ付きのコンポーネントに取り付けが可能です。各アダプタには、厚さ4.6 mmまでの光学素子を保持できるバネ付きのクリップが2つ付いています。アダプタSM1FHは、SM1外ネジ付きで25 mm角や25.4 mm(1インチ)角の光学素子を取付可能で、SM2FHはSM2外ネジ付きで50 mm角や50.8 mm(2インチ)角の光学素子を取付可能です。バネ付きクリップは1.3 mm六角レンチを使用して締め付け可能です。

アダプタには、SMネジ付きコンポーネントに接続したときに特定の向きに光学素子を配置できるロッキングリングが付属します。ロッキングリングは、スパナレンチSPW502(型番SM1NT1用)、またはスパナレンチSPW503(型番SM2NT1用)で締め付け可能です。アダプタの外径は当社のネジ無しミラーマウントにも取り付けられるような設計です。

また当社ではレンズチューブシステム向けに脱着式フィルターホルダもご用意しております。

Item #Accepted Optic SizeMax Optic ThicknessClear ApertureExternal ThreadingThread DepthIncluded Locking RingOuter Diameter
SM1FH1" or 25 mm Square0.18" (4.6 mm)Ø0.95" (Ø24.0 mm)SM1 (1.035"-40)0.25" (6.3 mm)aSM1NT12.00" (50.8 mm)
SM2FH2" or 50 mm SquareØ1.90" (Ø48.3 mm)SM2 (2.035"-40)SM2NT13.00" (76.2 mm)
  • 付属の厚さ2.8 mmロッキングリングを外した時
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SM1FH Support Documentation
SM1FHCustomer Inspired! SM1ネジ付きアダプタ、25 mm~25.4 mm正方形フィルタ用
¥9,024
Today
SM2FH Support Documentation
SM2FHCustomer Inspired! SM2ネジ付きアダプタ、50 mm~50.8 mm正方形フィルタ用
¥10,528
Today
