手動フィルターホイール

Convenient Lab Table Organizers for Ø1" (Ø25 mm) or Ø1/2" (Ø12.5 mm) Optics
Modular Design Allows for Multiple Configurations
Precise Mechanical Indexing

FW1A

(6 Filter Capacity)

FW2A

(12 Filter Capacity) Filters Not Included

FW1AB

FW2B

(24 Filter Capacity)

1.37"
(34.8 mm)

2.38"
(60.3 mm)

Related Items

Other Filter Mounts

Motorized Filter Wheel

Filters

Light-Tight Manual Filter Wheel

Filter Kits

Filter Wheels

Cage Filter Wheel

Please Wait

概要
Smart Pack
Feedback

特長

フィルターホイール

FW1A:Ø25 mm～Ø25.4 mm(Ø1インチ)のフィルタ6枚を実装可能、ホイール1輪
FW2A:Ø25 mm～Ø25.4 mm(Ø1インチ)のフィルタ12枚を実装可能、ホイール2輪
FW2B:Ø12.5 mm～Ø12.7 mm(Ø1/2インチ)のフィルタ24枚を実装可能、ホイール2輪輪

光学素子取付け用固定リングが付属
マウント付き光学素子やレンズチューブ取付け用のSM05またはSM1内ネジ
取り付け可能なフィルタの最大厚さ:4 mm
戻り止め機構によりフィルタの精密な位置決めが可能

FWシリーズのコンパクトなフィルターホイールステーションは複数のフィルタをシステム化するのに便利で、ホイール数が1輪と2輪の製品がございます。フィルターホイールステーションは、1輪または2輪(モデルによる)のフィルターホイール、台座、およびベースで構成されています。これらのインデックス機構(戻り止め機構)を有するステーションは、精密なアライメントが可能であり、また優れた再現性が得られます。

各フィルターホイールには、Ø25 mm～Ø25.4 mm(Ø1インチ)フィルタを6枚、またはØ12.5 mm～Ø12.7 mm(Ø1/2インチ)フィルタを12枚実装して回転できます。フィルタは付属の固定リングを使って固定しますが、それにより有効径はØ11 mm(Ø12.5 mm～Ø12.7 mm(Ø1/2インチ)フィルタの場合)、または、Ø23 mm(Ø25 mm～Ø25.4 mm(Ø1インチ)フィルタの場合)になります。フィルターポートにはSM05またはSM1の内ネジが付いているため、フィルターホイールにレンズチューブやマウント付き光学素子などのSMネジ付きコンポーネントを取付けることができます。2輪のフィルターホイールステーションFW2Aは、各ホイールにØ25 mm～Ø25.4 mm(Ø1インチ)フィルタ6枚を実装できるので、最大36通りの組み合わせが可能です。一方、FW2Bは、各ホイールにØ12.5 mm～Ø12.7 mm(Ø1/2インチ)フィルタ12枚を実装できるので、最大144通りの組み合わせが可能です。

Click to Enlarge

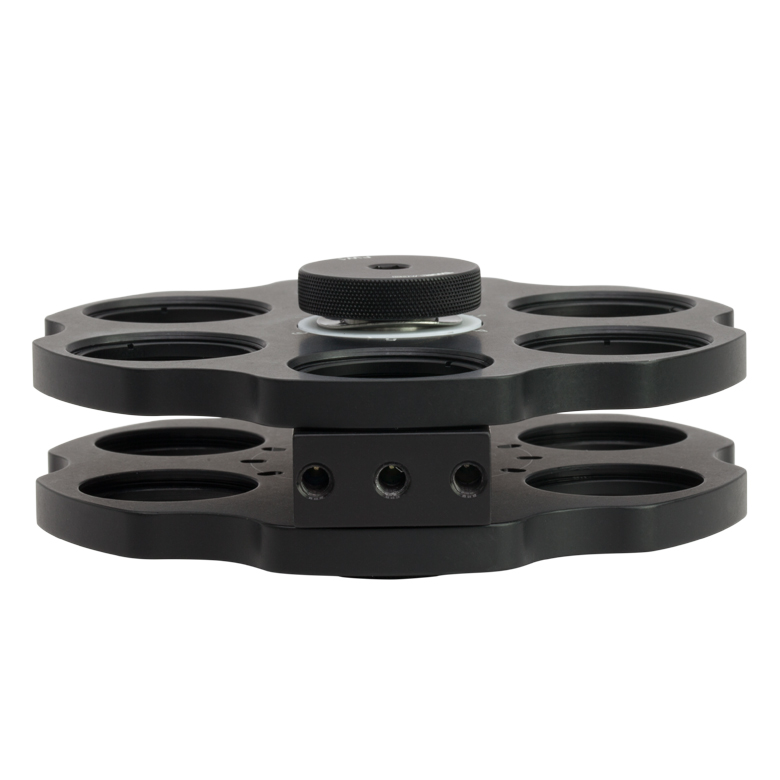

FW2Aのベースを取り外すと、上の写真のように3つの#8-32タップ穴があらわれ、これらを用いてポストや別のベースに取付けることができます。

厚さ 4 mm以下のフィルタ

フィルターホイールに厚さ4 mm以下のフィルタを取り付けるときは、まずSMネジ付き固定リングを取付け穴から外し、次にフィルタを取付け穴の突き当てまで挿入し、最後に固定リングでフィルタを固定します。

厚さ 4 mm以上のフィルタ

バンドパスやレーザーラインフィルタ、エッジパスフィルタ、蛍光イメージングフィルタなどの厚さ4 mm以上のフィルタの場合は、まず固定リングを取り外し、次に適切なØ12 mm～Ø12.7 mm(Ø1/2インチ)やØ25 mm～Ø25.4 mm(Ø1インチ)のレンズチューブをフィルターホイール取付け穴にねじ込みます。そのうえで、フィルタをレンズチューブに取り付けます。他の方法として、固定リングを取り外した後に、当社の反射型NDフィルタ(Ø25 mm～Ø25.4 mm)、NDフィルタ(12.5 mm～Ø12.7 mmおよびØ25 mm～Ø25.4 mm)、色つきガラスフィルタ(Ø25 mm～Ø25.4 mm)、ダイクロイックフィルタ(Ø25 mm～Ø25.4 mm)などのマウント付き光学部品を直接フィルターホイールの取付け穴にねじ込むこともできます。

台座は汎用で、Ø12.5 mm～Ø12.7 mm(Ø1/2インチ)またはØ25 mm～Ø25.4 mm(Ø1インチ)光学素子用のフィルターホイールを2つまで取り付けることができます。フィルターホイールは中央のネジで台座に固定する方式であるため、光学系内でホイールの全てのフィルタを交換する場合には、フィルターホイールごと簡単に取り外して別のホイールに取り換えることができます。一般にNDフィルタや色フィルタなどを取り付けて利用しますが、インデックス機構付きのホイールを切替えるだけで、光強度の減衰量やその波長範囲を迅速に調節することができます。また、台座をベースから取り外し(右の写真参照)、ホイールをポストや別のベースを取り付けることも可能です。

ベースを使ってフィルターステーションを光学テーブルやブレッドボードへ直接固定することができます。また、必要に応じて、ベースを取外して台座をØ1/2インチ(#8-32ネジ)のTRシリーズのポスト(インチ規格)に取り付けることも可能です。

フィルターホイールはNDフィルタのセットを実装した状態でも販売しています。

Click to Enlarge

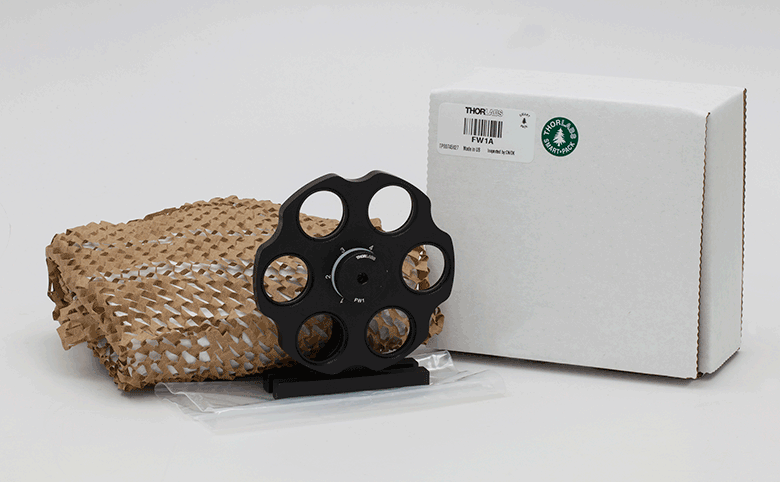

Figure 2.1 FW1A Packaging

Smart Pack

Item #	% Weight Reduction	CO₂-Equivalent Reduction^a
FW1A	34.87%	36.06 kg
FW2A	34.87%	16.33 kg
FW2B	34.87%	2.44 kg

Smart Pack

Reduce Weight of Packaging Materials
Increase Usage of Recyclable Packing Materials
Improve Packing Integrity
Decrease Shipping Costs

Thorlabs' Smart Pack Initiative is aimed at waste minimization while still maintaining adequate protection for our products. By eliminating any unnecessary packaging, implementing packaging design changes, and utilizing eco-friendly packaging materials for our customers when possible, this initiative seeks to improve the environmental impact of our product packaging. Products listed here are now shipped in re-engineered packaging that minimizes the weight and the use of non-recyclable materials.^b As we move through our product line, we will indicate re-engineered packages with our Smart Pack logo.

Travel-based emissions reduction calculations are estimated based on the total weight reduction of packaging materials used for all of 2013’s product sales, traveling 1,000 miles on an airplane, to provide general understanding of the impact of packaging material reduction. Calculations were made using the EPA’s shipping emissions values for different modes of transport.
Some Smart Pack products may show a negative weight reduction percentage as the substitution of greener packaging materials, such as the Greenwrap, at times slightly increases the weight of the product packaging.

Posted Comments:

Federico De Filippis (posted 2020-06-04 05:44:17.613)

Is it possible to mount the Spectrogon filters of 25,4 mm diameter on FW1A?

YLohia (posted 2020-06-04 10:52:30.0)

Thank you for contacting Thorlabs. 1" diameter filters (25.4 mm) can indeed be mounted into the FW1A. Please note that the maximum allowable filter thickness is 4 mm.

zachary chen (posted 2019-04-01 13:55:27.04)

Can filter wheel FW2A hold diameter 25mm optics? Should the optics be mounted or unmounted?

YLohia (posted 2019-04-01 11:13:10.0)

Hello, thank you for contacting Thorlabs. Yes, the FW2A can hold 25mm optics. They can be either mounted (SM1-threaded or un-threaded) or unmounted, as long as the outer diameter of the final piece is correct.

kieran.s.obrien (posted 2019-02-27 11:46:04.5)

Is it possible to just buy the stand. We have a number of filter wheels (FW1AB) in our teaching lab, but some of the stands have gone missing. Thanks.

llamb (posted 2019-02-28 08:36:02.0)

Yes, we can offer the stand as a special/custom product. For reference, please contact your local Tech Support team for non-catalog product requests. I have reached out to you in this case to discuss quoting further.

yoonys (posted 2017-04-11 11:40:31.52)

I'm using FW2A but it's not as smooth as I'd like. If I loosen the center knob, it helps but the center knob rotates as I rotate the wheel. Would there be any suggestion? Would applying grease help?

tfrisch (posted 2017-04-27 03:03:38.0)

Hello, thank you for contacting Thorlabs. I do not recommend loosening any of the screws, but I will reach out to you about the needs of your application.

john.wang (posted 2013-10-15 14:48:46.36)

Does Thorlabs has filter wheel can mount 7 pieces 1 inch diameter filter?

cdaly (posted 2013-10-17 14:08:00.0)

Response from Chris at Thorlabs: For 1" optics, each filter wheel can hold only size one inch optics. If more are needed, we do sell extra wheel which can swapped into or out of the base. The part number is FW1AB. If you do not want to have to swap out the wheel. You can also use the FW2A which has two 6-optic wheels. By leaving one slot empty on each, you could essentially have 10 mounted at once.

フィルターホイール、Ø25 mm～Ø25.4 mm(Ø1インチ)フィルタ用

ズーム

Click to Enlarge

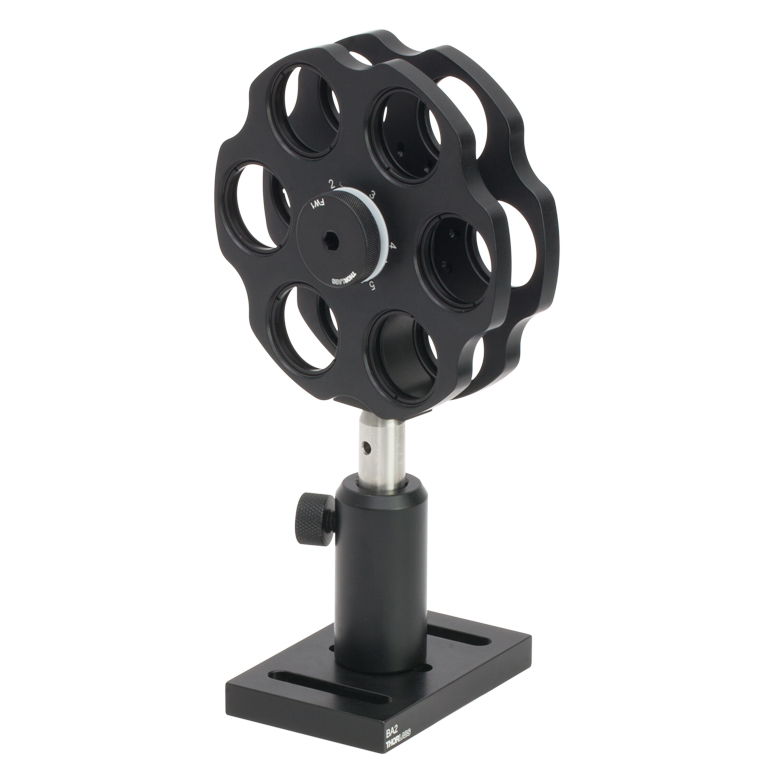

ベースを取り外しポストに取り付けたFW2A

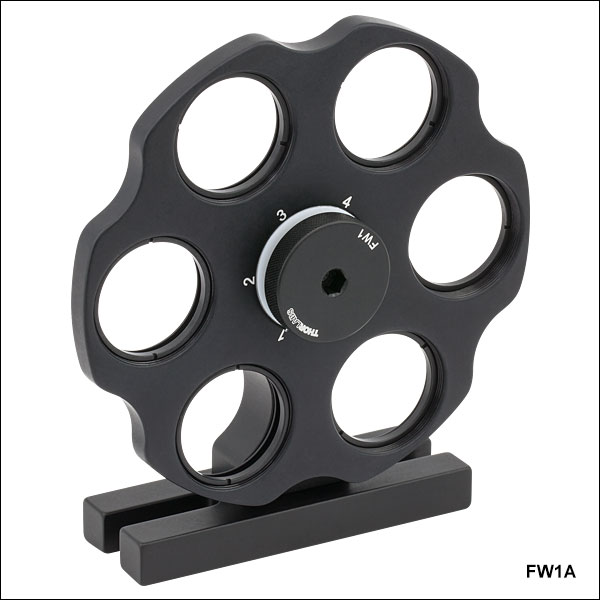

FW1A:ホイール1輪でフィルタ6枚実装可能

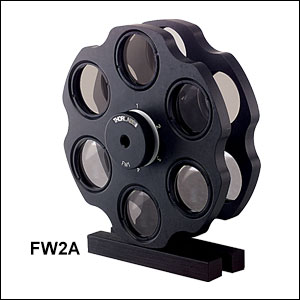

FW2A:ホイール2輪でフィルタ12枚実装可能
厚さ4 mmまでのØ25 mm～Ø25.4 mm(Ø1インチ)フィルタ用、SM1内ネジ付きの穴
開口: Ø23 mm
固定リング、ベース、台座が付属
フィルタ位置の目盛刻印
再現性に優れた戻り止め機構

フィルターホイールFW1AおよびFW2Aは、厚さ4 mmまでのØ25 mm～Ø25.4 mm(Ø1インチ)フィルタをそれぞれ6枚および12枚まで実装できるように設計されています。取付け穴にはSM1のネジ切り加工がしてあり、フィルタの位置が目盛刻印されています。フィルタ一式を一度に交換できる追加の6ポジションフィルターホイールも、下記にてご用意しております。

厚さ4 mm 以下

フィルターホイールに厚さ4 mmまでのフィルタを取り付けるためには、SMネジ切りの固定リングを取付け穴から外し、ネジ穴の後ろのつばで留まるまでフィルタを挿入し、固定リングを使ってフィルタの位置を固定します。

厚さ4 mm 以上

バンドパス、レーザーラインフィルタ、エッジパスフィルタ、蛍光イメージングフィルタのように、4 mm以上の厚さがあるフィルタの場合は、固定リングを取り外してØ25 mm～Ø25.4 mm(Ø1インチ)のレンズチューブをフィルターホイール取付け穴にねじ込んでください。そして、レンズチューブにフィルタを取り付けます。あらゆる厚さのフィルタに対応するには、ネジ穴深さ12.7 mmのレンズチューブSM1L05のご使用をお勧めいたします。また、当社のマウント付き金属製フィルタ、NDフィルタ、色付きガラスフィルタ、またはSM1外ネジ付きダイクロイックフィルタでは、固定リングを取り外した後に、直接フィルターホイールの取付け穴にねじ込むことができます。

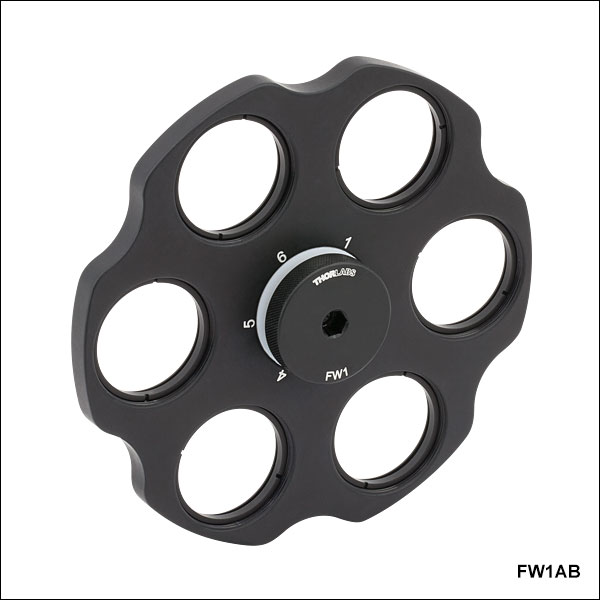

追加用フィルターホイール、 Ø25 mm～Ø25.4 mm(1インチ)フィルタ用

ズーム

追加用フィルタ6枚用ホイール(ベースと台座は別売り)
厚さ4 mmまでのØ25 mm～Ø25.4 mm(Ø1インチ)フィルタ用SM1ネジ穴付き
開口 Ø23 mm
固定リング付属
フィルタ位置刻印

追加用フィルターホイール(ベースと台座は別売り)によって、フィルタ操作なしで光学セットアップからフィルタ一式を交換することができます。このフィルタはFW1A、FW2A、FW2Bの台座に取り付けることができます。

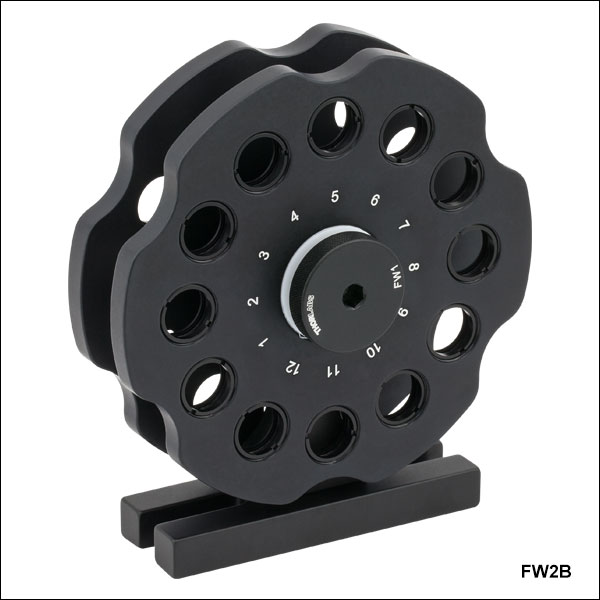

デュアルフィルターホイール、Ø12.5 mm～Ø12.7 mm(Ø1/2インチ)フィルタ用

ズーム

ホイール2輪でフィルタ24枚実装可能
厚さ4 mmまでのØ12.5 mm～Ø12.7 mm(Ø1/2インチ)フィルタ用、SM05内ネジ付きの穴
開口: Ø11 mm
固定リング、ベース、台座が付属
フィルタ位置の目盛刻印
再現性に優れた戻り止め機構

フィルターホイールFW2Bは、厚さ4 mmまでのØ12.5 mm～Ø12.7 mm(Ø1/2インチ)フィルタを合計24枚まで実装できるように設計されています。取付け穴にはSM05のネジ切り加工がしてあり、フィルタの位置が目盛刻印されています。

厚さ4 mm以下

厚さ4 mm以上

バンドパス、レーザーラインフィルタ、エッジパスフィルタ、蛍光イメージングフィルタのように、4 mm以上の厚さがあるフィルタの場合は、固定リングを取り外してØ12 mm～Ø12.7 mm(Ø1/2インチ)のレンズチューブをフィルターホイール取付け穴にねじ込んでください。そして、レンズチューブにフィルタを取り付けます。あらゆる厚さのフィルタに対応するには、ネジ穴長さØ12.7 mmのレンズチューブSM05L05のご使用をお勧めいたします。また、マウント済みの吸収型NDフィルタにはSM05外ネジが付いているので、固定リングを外した後、フィルターホイールの取付け穴に直接ねじ込むことができます。
