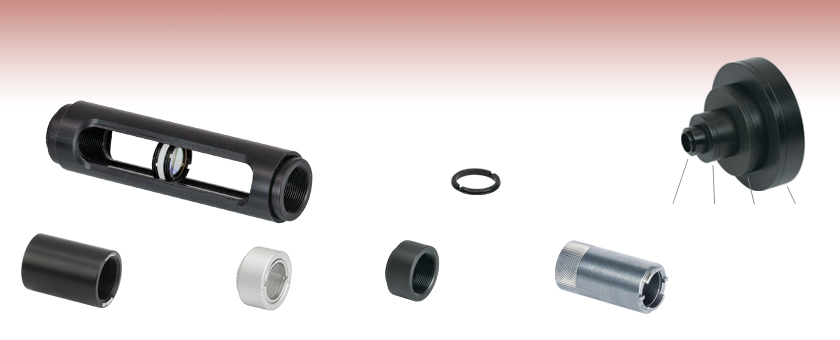

Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用レンズチューブ


  • Directly Accepts Ø1/2" (12.7 mm) Optics
  • Compatible with Our 16 mm Cage Systems
  • Stackable Design is Compatible with SM05-Threaded Components

SM05L30C

Slotted Lens Tube

SM05M10

Lens Tube Without External Threads

SM05L03

Lens Tube with Internal and External Threads

SM05RR

Retaining Ring

SPW603

Spanner Wrench

SM05

SM1

SM2

SM3

Easily Interfaces with Other Lens
Tube Sizes

Related Items


Please Wait
Post-Mounted Laser Diode
Click to Enlarge

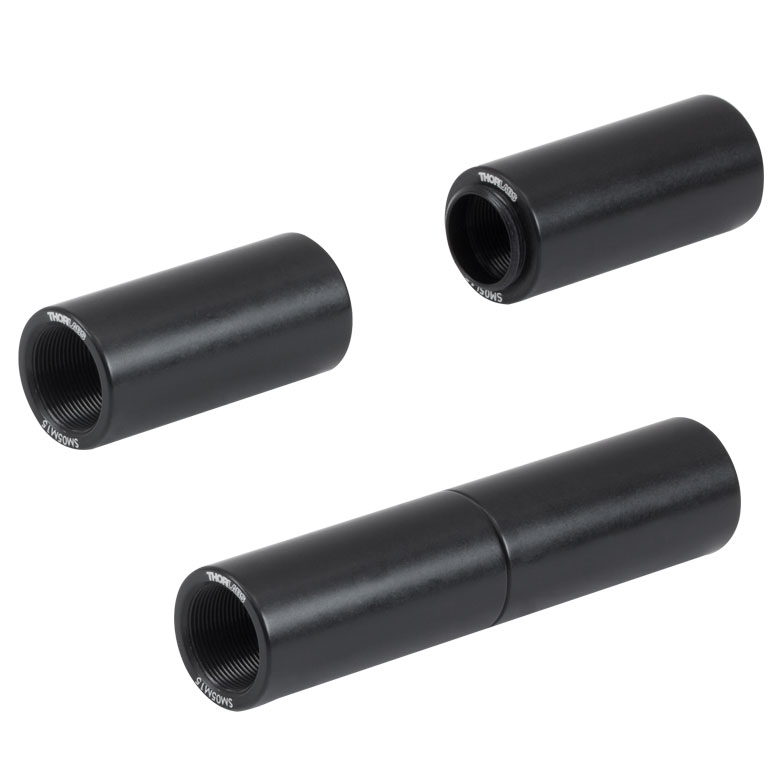

刻印付きのレンズチューブをほかのレンズチューブに接続すると刻印部分は見えなくなります。
Adapters Button

特長

  • 複数の光学素子を使った光学システムを簡単に構築
  • SM05対応のオプトメカニクス部品を多数ご用意
  • Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を直接取付け
  • 当社の16 mmケージシステムに対応
  • M05外ネジ付き、または外ネジ無しから選択可能
  • 小型光学素子アダプタを用いればØ5~Ø9 mmの光学素子も利用可能

レンズチューブは、コンパクトな光学系のサブアセンブリの作製にお使いいただけます。このページでご紹介しているØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用レンズチューブには、1枚、または複数枚の光学素子を収納できます。光学素子は固定リングを使って、間隔をあけて固定可 能です。固定リングはスパナレンチSPW603を使用してレンズチューブ内の希望の深さに位置固定することが可能です。製品によって異なりますが、1個または2個の固定リングが付属します(詳細は下記参照)。追加の固定リングも別途お買い求めいただけます。Ø12 mm~Ø12.7 mmに加え、Ø25 mm~Ø25.4 mm(Ø1インチ)Ø30 mmØ50 mm~Ø50.8 mm(Ø2インチ)およびØ75 mm~Ø76.2 mm(Ø3インチ)光学素子用の5つのサイズのレンズチューブを販売しています。それぞれ、径に応じたSMシリーズのネジ規格に対応しています。

Lens Tube Application Example
レンズチューブ対応製品
Thread AdaptersTerminated Fiber AdaptersCollimation Package AdaptersLED MountsLD MountsAspheric Lens MountsIrises, Apertures, and ShuttersAlignment Tools

当社のネジ規格表

当社のレンズチューブには標準規格外のネジを使用しております。 下記は当社のレンズチューブやケージシステム部品に使用しているSMネジの規格表です。用途に適した結合部品の機械加工にご参照ください。 当社ではCマウントやRMSネジ付きの製品もご用意しております。ネジ規格は下記をご覧ください。 なお、他社製品は公差が下記ネジと異なる場合がありますのでご注意ください。 こちらに掲載されていないネジの規格については当社までお問い合わせください。

SM05 Threading: Ø1/2" Lens Tubes, 16 mm Cage Systems
External Thread, 0.535"-40.0, UNS-2AInternal Thread, 0.535"-40.0, UNS-2B
Max Major Diameter0.5340"Min Major Diameter0.5350"
Min Major Diameter0.5289"Min Pitch Diameter0.5188"
Max Pitch Diameter0.5178"Max Pitch Diameter0.5230"
Min Pitch Diameter0.5146"Min Minor Diameter (and 83.3% of thread)0.508"
Max Minor Diameter0.5069"Max Minor Diameter (and 64.9% of thread)0.514"
RMS Threading: Objective, Scan, and Tube Lenses
External Thread, 0.800"-36.0, UNS-2AInternal Thread, 0.800"-36.0, UNS-2B
Max Major Diameter0.7989"Min Major Diameter0.8000"
Min Major Diameter0.7934"Min Pitch Diameter0.7820"
Max Pitch Diameter0.7809"Max Pitch Diameter0.7866"
Min Pitch Diameter0.7774"Min Minor Diameter (and 83.3% of thread)0.770"
Max Minor Diameter0.7688"Max Minor Diameter (and 64.9% of thread)0.777"
C-Mount Threading: Machine Vision LensesCCD/CMOS Cameras
External Thread, 1.000"-32.0, UN-2AInternal Thread, 1.000"-32.0, UN-2B
Max Major Diameter0.9989"Min Major Diameter1.0000"
Min Major Diameter0.9929"Min Pitch Diameter0.9797"
Max Pitch Diameter0.9786"Max Pitch Diameter0.9846"
Min Pitch Diameter0.9748"Min Minor Diameter (and 83.3% of thread)0.966"
Max Minor Diameter0.9651"Max Minor Diameter (and 64.9% of thread)0.974"
SM1 Threading: Ø1" Lens Tubes, 30 mm Cage Systems
External Thread, 1.035"-40.0, UNS-2AInternal Thread, 1.035"-40.0, UNS-2B
Max Major Diameter1.0339"Min Major Diameter1.0350"
Min Major Diameter1.0288"Min Pitch Diameter1.0188"
Max Pitch Diameter1.0177"Max Pitch Diameter1.0234"
Min Pitch Diameter1.0142"Min Minor Diameter (and 83.3% of thread)1.008"
Max Minor Diameter1.0068"Max Minor Diameter (and 64.9% of thread)1.014"
SM30 Threading: Ø30 mm Lens Tubes
External Thread, M30.5x0.5Internal Thread, M30.5x0.5
Max Major Diameter30.480 mmMin Major Diameter30.500 mm
Min Major Diameter30.371 mmMin Pitch Diameter30.175 mm
Max Pitch Diameter30.155 mmMax Pitch Diameter30.302 mm
Min Pitch Diameter30.059 mmMin Minor Diameter (and 83.3% of thread)29.959 mm
Max Minor Diameter29.938 mmMax Minor Diameter (and 64.9% of thread)30.094 mm
SM2 Threading: Ø2" Lens Tubes, 60 mm Cage Systems
External Thread, 2.035"-40.0, UNS-2AInternal Thread, 2.035"-40.0, UNS-2B
Max Major Diameter2.0338"Min Major Diameter2.0350"
Min Major Diameter2.0287"Min Pitch Diameter2.0188"
Max Pitch Diameter2.0176"Max Pitch Diameter2.0239"
Min Pitch Diameter2.0137"Min Minor Diameter (and 83.3% of thread)2.008"
Max Minor Diameter2.0067"Max Minor Diameter (and 64.9% of thread)2.014"
SM3 Threading: Ø3" Lens Tubes
External Thread, 3.035"-40.0, UNS-2AInternal Thread, 3.035"-40.0, UNS-2B
Max Major Diameter3.0337"Min Major Diameter3.0350"
Min Major Diameter3.0286"Min Pitch Diameter3.0188"
Max Pitch Diameter3.0175"Max Pitch Diameter3.0242"
Min Pitch Diameter3.0133"Min Minor Diameter (and 83.3% of thread)3.008"
Max Minor Diameter3.0066"Max Minor Diameter (and 64.9% of thread)3.014"

Please Give Us Your Feedback

Email Feedback On
(Optional)
Contact Me:
Your email address will NOT be displayed.


Please type the following key into the field to submit this form:
Click Here if you can not read the security code.
This code is to prevent automated spamming of our site
Thank you for your understanding.


Would this product be useful to you?   Little Use  1234Very Useful

Enter Comments Below:

Characters remaining  8000
Posted Comments:
Poster:swaush
Posted Date:2017-04-27 17:22:53.673
Hello Could you let us know the manufacturing tolerance of the lens tubes without external threads, 1.5 and 2 inch length? We would need the tolerance of the length and outer diameter.
Poster:nbayconich
Posted Date:2017-04-28 11:06:16.0
Thank you for contacting Thorlabs. A Techsupport representative will contact you directly regarding our mechanical tolerances.
Poster:s13d504
Posted Date:2013-05-30 22:34:59.403
Hello,this is Wei Qi,from Kagawa Unv. Japan. We want to buy SM05L05,but we don't know that the lens(Diameter:12.7mm or smaller)can be used in the lens tubes? If the lens(Diameter:12.7mm or smaller)can be used in this lens tubes, the other parts is necessary? You can contact me by e-mail s13d504@stmail.eng.kagawa-u.ac.jp Thank you very much. Regards,
Poster:tcohen
Posted Date:2013-05-30 12:39:00.0
Response from Tim at Thorlabs to Wei: The retention lip is .450” and lenses with a diameter larger than that will be restricted. A 12.7mm lens will pass through the SM05 threads to the retention lip and be held in with a retaining ring (included). Smaller optics can be adapted to the SM05 standard with adapters such as our LMRA series: http://www.thorlabs.com/NewGroupPage9.cfm?ObjectGroup_ID=59.
Poster:jlow
Posted Date:2012-07-31 12:19:00.0
A response from Jeremy at Thorlabs. Thank you for your feedback. I have forwarded your feedback to our engineering group to be added. The inner diameter for the part you referenced is Ø0.450".
Poster:
Posted Date:2012-07-31 09:36:49.0
The dimension of the ID of the externally threaded end is missing from the SM05L05 lens tube drawing. As this diameter defines the maximum aperture of the back end of the lens tube i would consdier it an important number to provide. Please be kind enough to add this dimension.
Poster:jjurado
Posted Date:2011-02-15 08:39:00.0
Response from Javier at Thorlabs to sivan.jonathan: Thank you very much for submitting your request. I will send you the specs for our SM05 threads to your e-mail. We will also post this information on the web shortly.
Poster:sivan.jonathan
Posted Date:2011-02-14 13:36:51.0
Hello, I need to interface with this product, both to external and internal threading. Can I recieve the engineering specs for these threads (they are not standard). Specifically tap, diameters etc...

Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用積層型レンズチューブ

このØ12 mm~Ø12.7 mm(1/2インチ)積層型レンズチューブでは、コンパクトな光学システムを迅速かつ簡単に組み立てることができます。積層型設計であるので、全ての SM05シリーズ部品が直接取り付けられて、複雑なオプトメカニクスアセンブリが構築できます。各レンズチューブには固定リングSM05RRが1個 付属します。

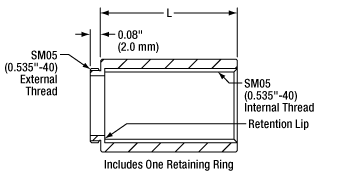

SM05Lxx Lens Tube Diagram
Item #L1L2Thread Depth
SM05L030.41" (10.4 mm)0.08" (2.0 mm)0.30" (7.6 mm)
SM05L050.61" (15.5 mm)0.50" (12.7 mm)
SM05L101.11" (28.2 mm)1.00" (25.4 mm)
SM05L151.61" (40.9 mm)1.50" (38.1 mm)
SM05L202.11" (53.6 mm)2.00" (50.8 mm)
SM05L303.11" (79.0 mm)3.00" (76.2 mm)
他のサイズの製品Ø25 mm~Ø25.4 mm(Ø1インチ)Ø50 mm~Ø50.8 mm(Ø2インチ)Ø75 mm~Ø76.2 mm(Ø3インチ)の積層型レンズチューブØ25 mm~Ø25.4 mm(Ø1インチ)Ø50 mm~Ø50.8 mm(Ø2インチ)のエクステンションチューブ
+1 数量 資料 型番 - Universal 定価(税抜) 出荷予定日
SM05L03 Support Documentation
SM05L03SM05レンズチューブ、長さ7.6mm(0.3インチ)、固定リング1個付属
¥1,794
Today
SM05L05 Support Documentation
SM05L05SM05レンズチューブ、長さ12.7mm(1/2インチ)、固定リング1個付属
¥1,833
Today
SM05L10 Support Documentation
SM05L10SM05レンズチューブ、長さ25.4mm(1インチ)、固定リング1個付属
¥1,963
Today
SM05L15 Support Documentation
SM05L15SM05 Lens Tube, 1.5" Thread Depth, One Retaining Ring Included
¥2,175
Today
SM05L20 Support Documentation
SM05L20SM05レンズチューブ、長さ50.8mm(2インチ)、固定リング1個付属
¥2,679
Today
SM05L30 Support Documentation
SM05L30SM05レンズチューブ、長さ76.2mm(3インチ)、固定リング1個付属
¥3,222
Today

Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用レンズチューブ、外ネジ無し

  • SM05ネジ切り穴がØ12 mm~Ø12.7 mm(Ø1/2インチ)の光学素子を直接保持
  • 別売りの小型光学素子用アダプタを使用すればØ5 mm~Ø9 mmの光学素子に対応
  • 積層型レンズチューブと異なり、両端から光学素子の操作が可能
  • 複数のレンズチューブを連結するにはレンズチューブカプラを使用
  • SM05外ネジ付きの部品を2個結合することが可能

この内ネジ付きレンズチューブの端には、上に掲載されているØ12 mm~Ø12.7 mm(1/2インチ)光学素子用積層型レンズチューブのようなリップやSM05外ネジがないので、内側に実装した光学素子を両端から操作することが可能です。レンズチューブの端を連結するには、レンズチューブカプラSM05T2をお使いください。レンズチューブには、固定リングSM05RRが2個付属します。

他のサイズの製品Ø25 mm~Ø25.4 mm(Ø1インチ)Ø50 mm~Ø50.8 mm(Ø2インチ)外ネジ無しレンズチューブ
+1 数量 資料 型番 - Universal 定価(税抜) 出荷予定日
SM05M05 Support Documentation
SM05M05Customer Inspired!SM05レンズチューブ、長さ12.7mm(1/2インチ)、固定リング2個付属
¥1,830
Today
SM05M10 Support Documentation
SM05M10Customer Inspired!SM05レンズチューブ、長さ25.4mm(1インチ)、固定リング2個付属
¥2,002
Today
SM05M15 Support Documentation
SM05M15SM05レンズチューブ、長さ38.1 mm(2インチ)、固定リング2個付属
¥2,108
Today
SM05M20 Support Documentation
SM05M20Customer Inspired!SM05レンズチューブ、長さ50.8mm(2インチ)、固定リング2個付属
¥2,241
Today
SM05M25 Support Documentation
SM05M25SM05レンズチューブ、長さ63.5 mm(2.5インチ)、固定リング2個付属
¥2,310
3-5 Days
SM05M30 Support Documentation
SM05M30Customer Inspired!SM05レンズチューブ、長さ76.2mm(3インチ)、固定リング2個付属
¥2,440
Today

Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用スロット付きレンズチューブ

Slotted Lens Tube
Click to Enlarge

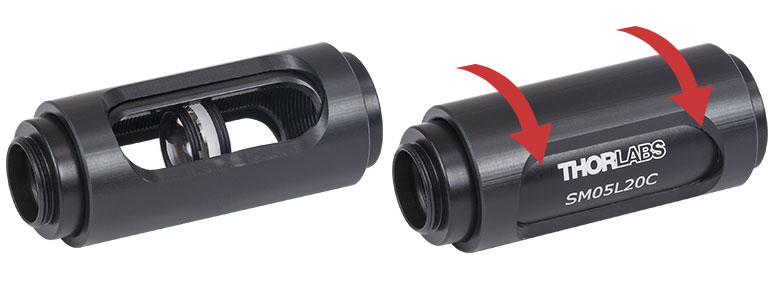

ダストカバーはどちらの方向に回転させても開閉が可能です。
  • 側面ポートから光学素子に簡単にアクセス
  • 回転スリップ式シールドが光学素子を保護
  • SM05ネジ付き部品に取付け可能
  • ネジ深さは50.8 mm(2インチ)と76.2 mm(3インチ)をご用意

この側面アクセススロット付きØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用積層型レンズチューブによって、複雑な光学アセンブリを迅速かつ簡単に組み立て、セットアップを解体せずに光学素子を調整することができます。複数の固定リング(SM05RR)を使って、複数の光学素子を1本のチューブに挿入することが可能です。所定の深さに装着した最初の固定リングと、光学素子を固定するための2番目の固定リングにより、光学素子を挟んで固定します。光学素子は、スパナレンチを使わなくても、側面アクセススロットから手で調節することができます。付属の回転スリップ式シールドでアクセスポートを覆うことで、光学系を埃から保護し、しっかりと遮光します。

他のサイズの製品Ø25 mm~Ø25.4 mm(Ø1インチ)Ø50 mm~Ø50.8 mm(Ø2インチ)スロット付きレンズチューブ
+1 数量 資料 型番 - Universal 定価(税抜) 出荷予定日
SM05L20C Support Documentation
SM05L20CSM05 Slotted Lens Tube, 2" Thread Depth, 2 Retaining Rings Included
¥6,955
Today
SM05L30C Support Documentation
SM05L30CSM05 Slotted Lens Tube, 3" Thread Depth, 2 Retaining Rings Included
¥6,955
Today

Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用固定リングとスパナレンチ

Retaining Ring Clear Apertures
Item #Inner Diameter
SM05RR0.44" (11.0 mm)
SM05LTRR0.32" (8.1 mm)
SM05PRR0.44" (11.0 mm)



  • 固定リングSM05RR:Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を固定
  • 固定リングSM05LTRR:Ø12 mm~Ø12.7 mm(Ø1/2インチ)部品を低応力で固定
  • プラスチック製固定リングSM05PRR:光学素子面によりソフトに接触
  • スパナレンチ:固定リングSM05RRを片手で調整可能
  • 調整機能付きスパナレンチSPW801:3.0 mm~73.4 mmの径に対応

SM05シリーズの固定リングは3種類ご用意しております。SM05RRは当社の標準タイプのアルミニウム製固定リングで、Ø12 mm~Ø12.7 mm(1/2インチ)レンズチューブほか当社の多くの部品に付属しています。また、単品もしくは10個入りパックで販売しています。

SM05RRの代わりに使用できるSM05LTRRは、光学素子に応力をかけないゴム製のOリングが付いています。もう1つの選択肢SM05PRRは、プラスチック製の固定リングで、標準タイプのØ12 mm~Ø12.7 mm(1/2インチ)用固定リングよりソフトに光学素子表面に接触します。なお、SM05LTRRならびにSM05PRRは標準タイプの固定リングより厚みがあるため、SM05対応マウントによっては取り付けられる光学素子の最大の厚さが小さくなる場合があります。 また2種類とも当社の標準タイプのSM05固定リングよりも開口部が若干小さくなっております。

固定リングの設置や調整に使用するスパナレンチは2種類からお選びいただけます。スパナレンチSPW603は内部が空洞になっているため、固定リングをSM05レンズチューブ内で調整、設置する際、光路を妨げることがありません。ハンドルは刻み目付きで握りやすくなっています。長いレンズチューブには、スパナレンチSPW603を複数つなげて長さを伸ばすことができます。調整機能付きスパナレンチSPW801もSM05固定リングの設置に使用できます。なお、SPW801が許容する最大トルクは9 N・mです。また当社では標準的な1/4インチ六角ソケット付き手動ドライバーハンドルと使用できるスパナビットSPB05もご用意しております。SPB05は、スパナレンチビットキットSPB600内に入っています。

他のサイズの製品Ø12 mm~Ø12.7 mm(Ø1/2インチ)Ø50 mm~Ø50.8 mm(Ø2インチ)、およびØ75 mm~Ø76.2 mm(Ø3インチ)固定スパナレンチØ25 mm~Ø25.4 mm(Ø1インチ)Ø50 mm~Ø50.8 mm(Ø2インチ)Ø75 mm~Ø76.2 mm(Ø3インチ)の固定リング
+1 数量 資料 型番 - Universal 定価(税抜) 出荷予定日
SM05RR Support Documentation
SM05RRSM05固定リング、Ø12 mm~Ø12.7 mmレンズチューブおよびマウント用
¥520
Today
SM05RR-P10 Support Documentation
SM05RR-P10SM05固定リング、Ø12 mm~Ø12.7 mmレンズチューブおよびマウント用、10個入りパック
¥4,680
Today
SM05LTRR Support Documentation
SM05LTRRSM05シリーズ低応力固定リング
¥2,444
Today
SM05PRR Support Documentation
SM05PRRCustomer Inspired!SM05プラスチック製固定リング、Ø12 mm~Ø12.7 mm(Ø1/2インチ)レンズチューブ&マウント用
¥676
Today
SPW603 Support Documentation
SPW603開口付きスパナレンチ、SM05固定リング用、長さ25.4mm
¥3,185
Today
SPW801 Support Documentation
SPW801調整可能スパナレンチ
¥12,740
Today
SPW102 Support Documentation
SPW102替刃セット
¥3,705
Today
SPB05 Support Documentation
SPB05SM05スパナビット
¥3,249
3-5 Days
