エッセンシャルキット:ピラーポストキット


  • Kit Contains 132 Pieces
  • Heavy-Duty, Welded Steel Cabinet Frame
  • Cabinet Frame Can Be Wall Mounted or Stacked
  • Equipped with Easy-to-Read Labels

ESK15

9 Drawers, 132 Pieces

Kit Components

See Contents Tab for All Items Included in the Kit

Related Items


Please Wait
Back Side of ESK Kit
Click to Enlarge

Figure 1.2  ケースの背面に壁掛け用スロット穴
ESK Kit in Rack System
Click to Enlarge
Figure 1.1  19インチラックRK3884 に取り付けられたラックシェルフ RK4102上のESK15(/M)

特長

  • ミリ規格とインチ規格対応のキットをご用意
  • フレーム寸法(L×W×H):432 mm×279 mm×279 mm
  • 引き出し寸法(L×W×H):268 mm×132 mm x 78 mm
  • 各引き出しには識別が簡単がラベル付き
  • 個別に購入するよりもお得な価格

こちらのピラーポストキットには、安定性の高い光学系を構築する支柱部品をご提供しております。キットにはØ25 mm(Ø1インチ)ポストコンストラクションキューブポストクランプと、ベースが含まれます。台座付きポストはクランプフォークを使用することで自由な取り付けが可能です。またピラーポストは光学テーブルに直接ねじ込み可能なほか、ほかのØ25 mmポストに取り付けて高さ調整に使用したり、ベースに取り付けることができます。こちらのキットには引き出し内で使用する予備の仕切りが付属します。各キット内の製品内容の比較については「キット内容」タブをご覧ください。

取付オプション
キットは、取り出しやすいようにテーブルトップ上に置くことができますが、19インチラックRK3884に取り付け可能なラックシェルフのRK4101 または RK4102 の上に置くこともできます。Figure 1.1は、19インチラック内に置かれたキットESK15(/M)と他のカスタムラベル付きキャビネットST9です。エッセンシャルキットシリーズに使用されているキャビネットには、いずれもケースの背面に壁取付け用のスロット穴が付いており(Figure 1.2参照)、また安定に積み重ねられるように上部にくぼみ、下部に4本の脚が付いています。: 各キットの重量は21.3 kgとなっています。取り付ける前に壁や壁取付け部の耐荷重をご確認ください。

キット内容

各キットには、Table 2.1、2.2、2.3に記載されているコンポーネントと、9個の引き出し付きキャビネット ST9が付属します。ミリ規格とインチ規格で型番が異なる場合、ミリ規格の型番と寸法はカッコ内に記載されています。

Table 2.1  Posts
Item # and DescriptionPhoto
(Click to Enlarge)
Quantity

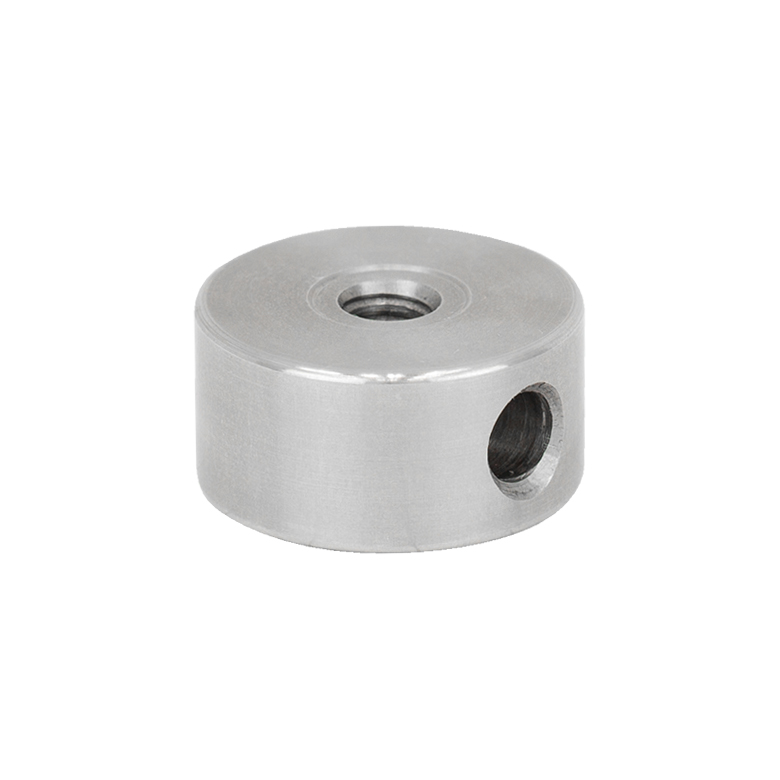

RS05 (RS12/M)
Ø1" Pillar Post Extension, Length = 0.5" (12 mm)
Ø15

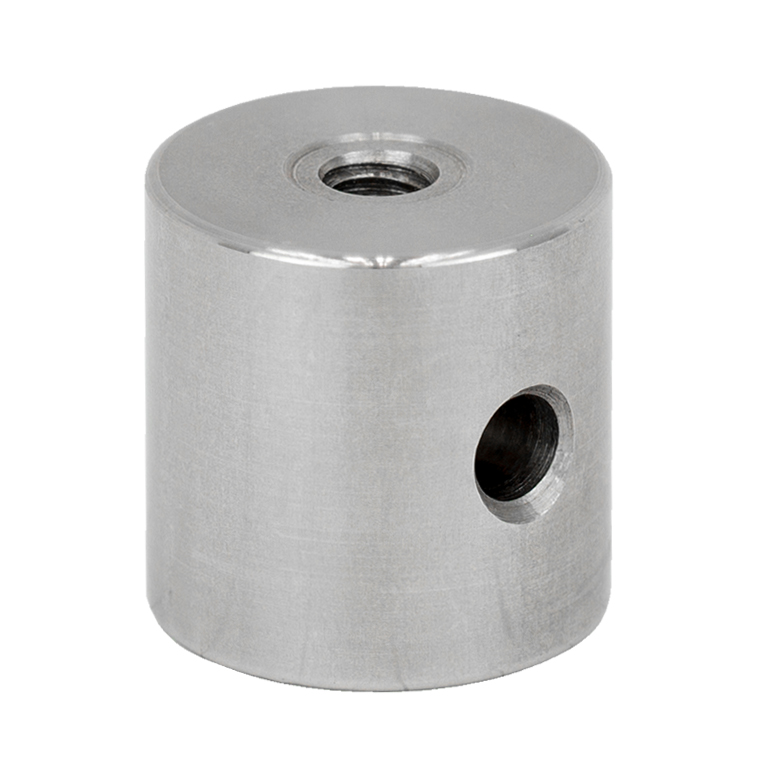

RS1 (RS25/M)
Ø1" Pillar Post Extension, Length = 1" (25 mm)
Ø15

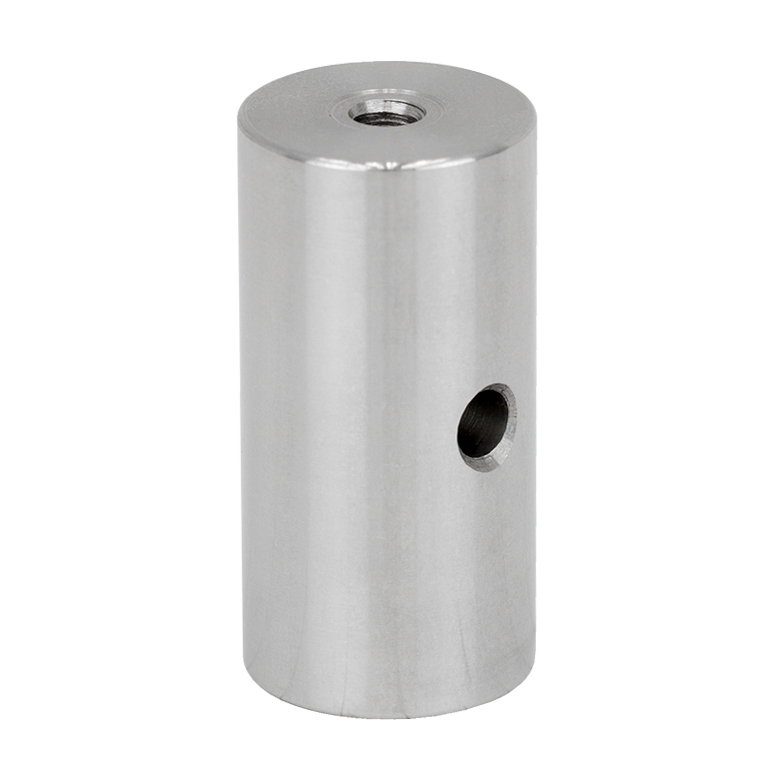

RS2 (RS50/M)
Ø1" Pillar Post Extension, Length = 2" (50 mm)
Ø15

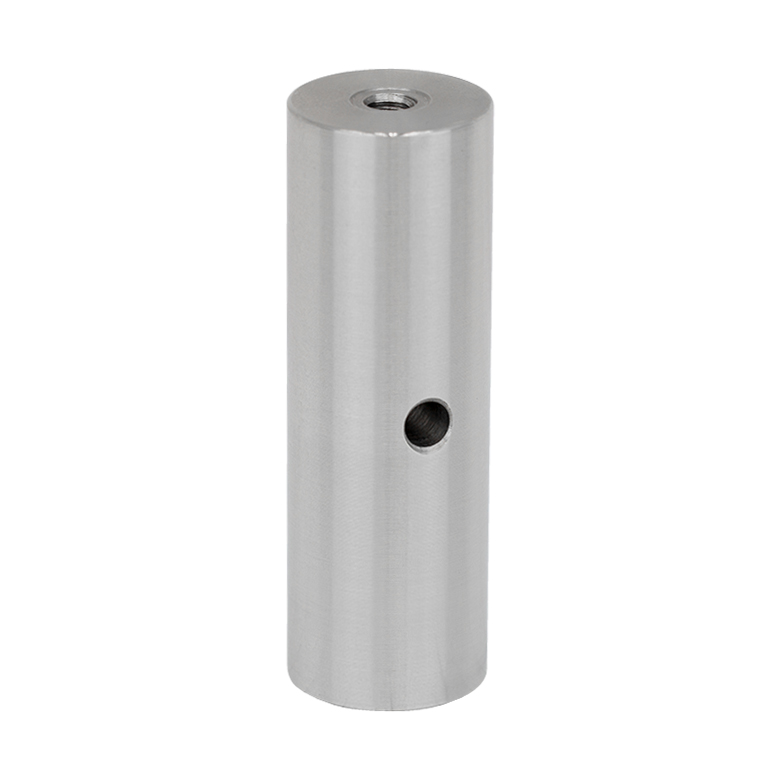

RS3 (RS75/M)
Ø1" Pillar Post Extension, Length = 3" (75 mm)
Ø15
RS4 (RS100/M)
Ø1" Pillar Post Extension, Length = 4" (100 mm)
Ø13
RS05P (RS05P/M)
Ø1" Pedestal Pillar Post, Length = 0.5" (12 mm)
Ø15
RS1P (RS1P/M)
Ø1" Pedestal Pillar Post, Length = 1" (25 mm)
Ø15
RS2P RS2P/M
Ø1" Pedestal Pillar Post, Length = 2" (50 mm)
Ø15
RS3P (RS3P/M)
Ø1" Pedestal Pillar Post, Length = 3" (75 mm)
Ø15
RS4P (RS4P/M)
Ø1" Pedestal Pillar Post, Length = 4" (100 mm)
Ø13
RS1M
Ø25.0 mm Pillar Post Spacer, Length = 1 mm
Ø15

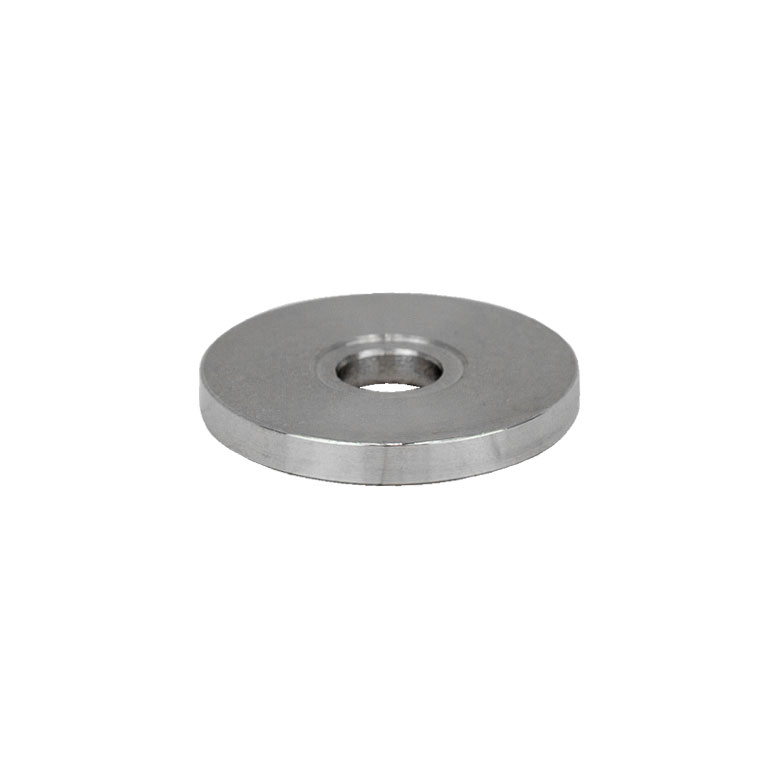

RS3M
Ø25.0 mm Pillar Post Spacer, Length = 3 mm
Ø15

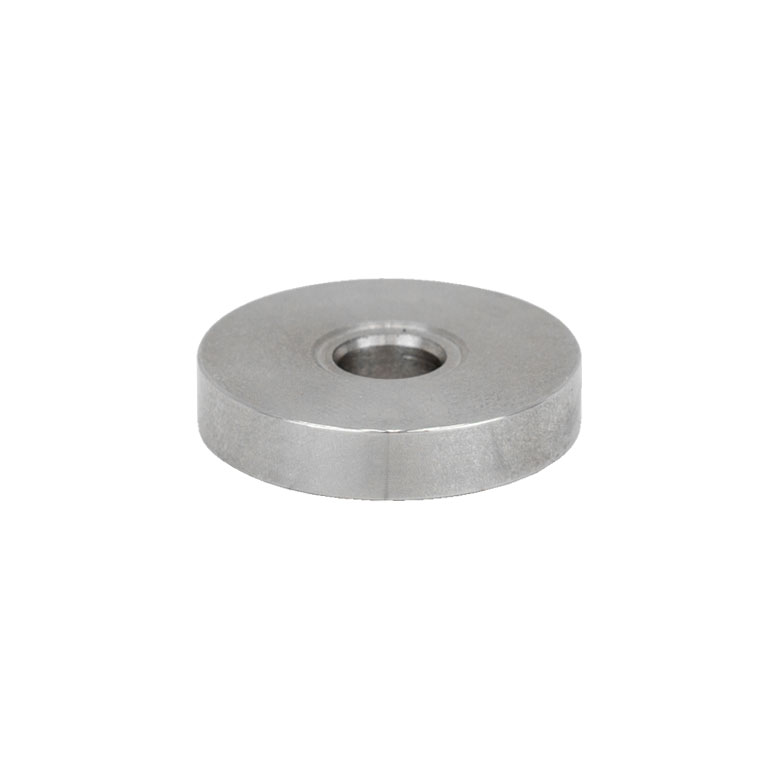

RS5M
Ø25.0 mm Pillar Post Spacer, Length = 5 mm
Ø15
RS10M
Ø25.0 mm Pillar Post Spacer, Length = 10 mm
Ø15
Table 2.2  Clamping Forks and Bases
Item # and DescriptionPhoto
(Click to Enlarge)
Quantity
CF125
Small Clamping Fork, 1.24" Counterbored Slot
Small Clamping Fork, 1.2510
CF175
Small Clamping Fork, 1.75" Counterbored Slot
Small Clamping Fork, 1.755
PF175B
Clamping Fork for Ø1.5" Pedestal Post or Post Pedestal Base Adapter, Universal
Small Clamping Fork5
RSH2 (RSH2/M)
Ø1" Post Holder with Flexure Lock, Pedestal Base,
Length = 2" (50 mm)
Ø13

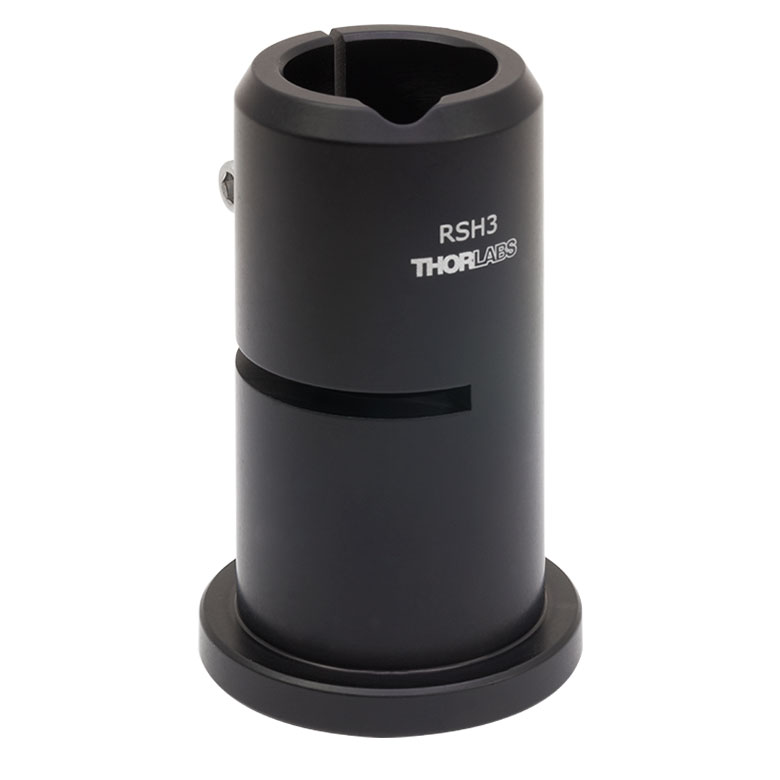

RSH3 (RSH3/M)
Ø1" Post Holder with Flexure Lock, Pedestal Base,
Length = 3" (75 mm)
Ø13
RB2 (RB2/M)
Adjustable Height Post Base for Ø1" RS Series Post Extensions
Flexure Clamping BaseØ15
RM1B (RM1B/M)
Ø1" Post Clamp, 1/4"-20 Tap (M6), 1/4" (M6) Counterbore
Ø15
RSA90 (RSA90/M)
Right Angle Post Clamp for Ø1” Post
Right Angle Post Clamp5
RA90RS (RA90RS/M)
Right-Angle Ø1" to Ø1/2" Post Clamp
RS-to-TR Right Angle Post Clamp5

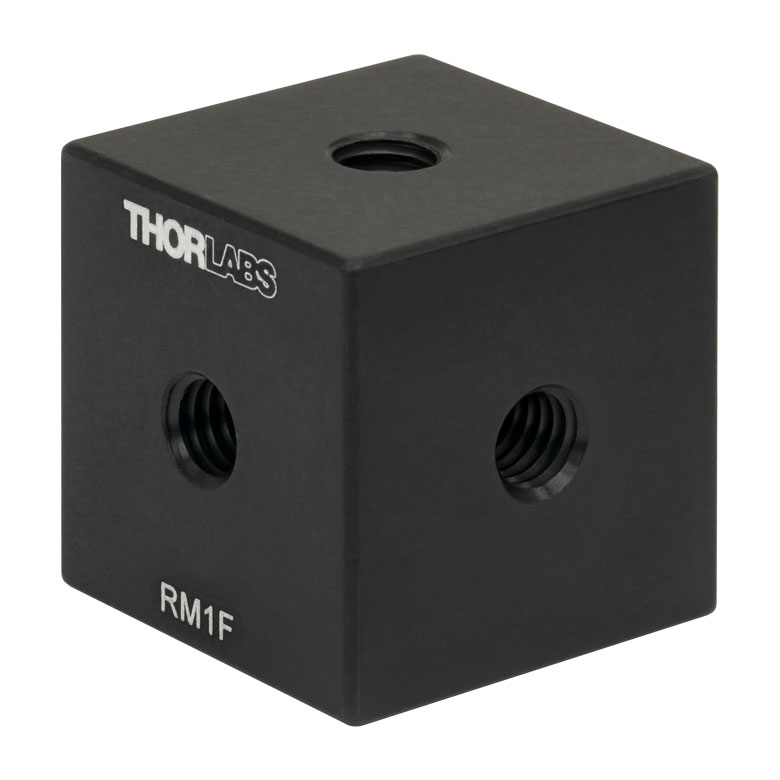

RM1F (RM1F/M)
1" Construction Cube with 1/4"-20 (M6) Tapped Holes
15

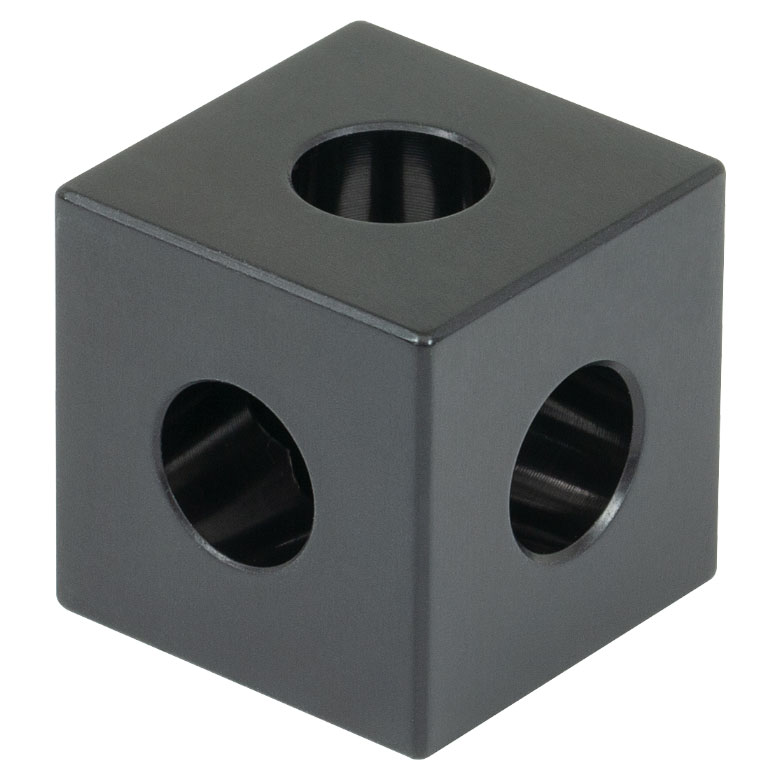

RM1G
1" Construction Cube, Three 1/4" (M6) Counterbored Holes
15
TRB2 (TRB2/M)
Locking Ball and Socket Mount, 1/4"-20 (M6) Threaded
Locking Ball and Socket Mount3

Posted Comments:
Tom Kessler  (posted 2023-07-10 17:50:21.307)
It would be great if you offered something like this with 8-32 taps!
jdelia  (posted 2023-07-11 01:46:30.0)
Thank you for the feedback! We have submitted your request to our design engineers for consideration as a future product via our internal suggestion forum.

ピラーポストキット

+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
ESK15/M Support Documentation
ESK15/Mピラーポストキット、132個(ミリ&ユニバーサル規格)
¥474,098
7-10 Days
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
ESK15 Support Documentation
ESK15ピラーポストキット、132個(インチ&ユニバーサル規格)
¥474,098
7-10 Days
