エッセンシャルキット:Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウントキット

Click to Enlarge

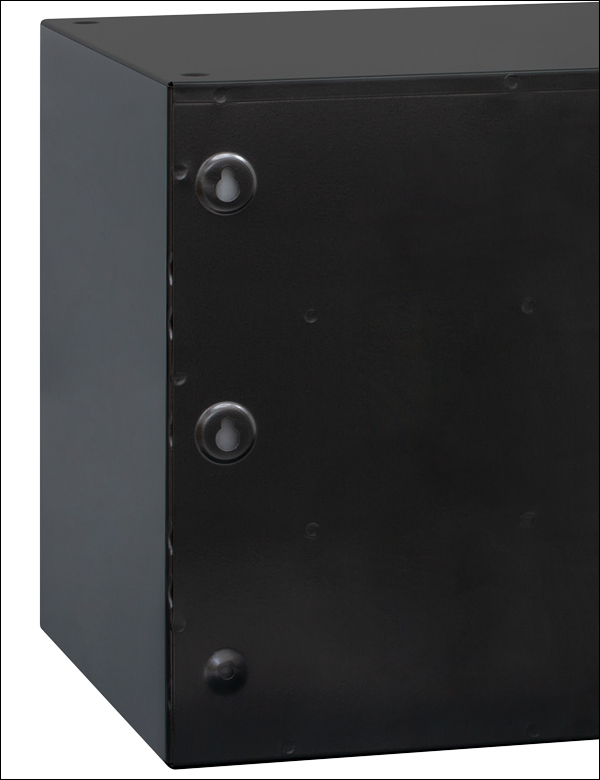

Figure 1.2  背面のスロット穴を使用して壁に取り付けることも可能です。

Click to Enlarge

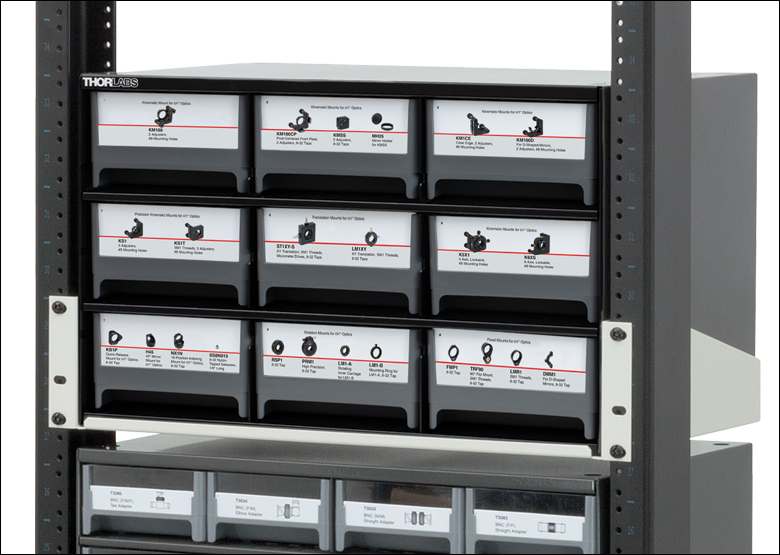

Figure 1.1  ラックシェルフRK4102上に置き、19インチラックRK3884に取り付けられたESK18(/M)

特長

• Ø25 mm～Ø25.4 mm(Ø1インチ) 光学素子用マウントキット
• ミリ規格とインチ規格のキットをご用意
• 引き出し寸法(L x W x H):276.5 mm x 139.7 mm x 79.9 mm(10.89 x 5.50 x 3.15インチ)
• キャビネット寸法(L x W x H):435.0 mm x 282.3 mm x 281.3 mm(17.13 x 11.11 x 11.08インチ)
• 各引き出しには必要な製品の場所が分かりやすいラベル付き
• 個別に購入するよりもお得な価格

こちらはØ25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウントのキットで、キネマティック式、固定式、移動式、および回転式のマウントが含まれています。キットの内容と詳細については、「製品構成」タブをご覧ください。当社では、Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウントキットESK17/M、Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウントキットESK19/M、および特殊光学素子用マウントキットESK23/Mもご用意しております。またこれらのキットを補完するものとして、ベース＆ポストホルダーキットESK01/Mやポスト&アクセサリーエッセンシャルキットESK16/Mもご用意しております。

取付例
キットは簡単に取り出しやすいようテーブル上に置くことができますが、ラックシェルフRK4101またはRK4102上に置き、19インチラックRK3884内に取付けることもできます。Figure 1.1では、ESK18(/M)と別のカスタムラベル付きキャビネット(引き出し16個)が19インチラックに取り付けられています。エッセンシャルシリーズキットに使用されているキャビネットは、いずれもケースの背面に壁取り付け用のスロット穴が付いており(Figure 1.2参照)、また安定して積み重ねられるよう上部にくぼみ、下部には4本の脚がついています。

注意:このキットの重量は約12 kgです。取り付ける前に壁や壁取付け部の耐荷重をご確認ください。

製品構成

ESK18/Mには下の製品と9個の引き出し付きキャビネットST9が含まれます。

Kinematic Mounts
Item # and Description	Photo (Click to Enlarge)	Quantity
KM100 Kinematic Mirror Mount for Ø1" Optics		8
MH25 Mirror Holder for Ø1" Optics 2.5 - 6.1 mm Thick		4
KMSS (KMSS/M) Compact Kinematic Mirror Mount, Hex Adjuster, 8-32 (M4) Taps for Post Mounting		4
KM1CE Ø1" Clear-Edge Kinematic Mirror Mount, 2 Adjusters		4

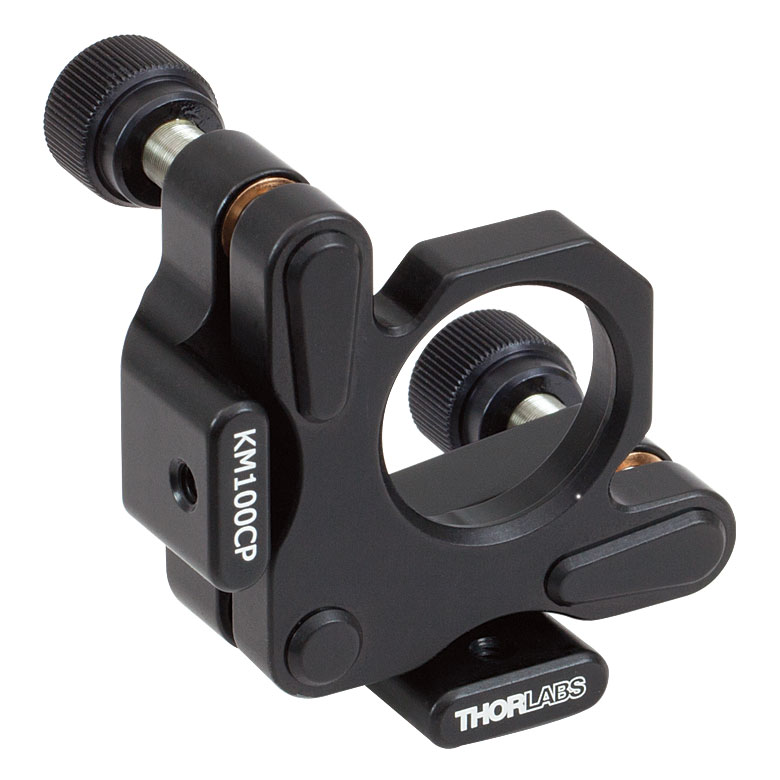

KM100CP (KM100CP/M) Kinematic Mirror Mount for Ø1" Optics with Post-Centered Front Plate, 8-32 (M4) Taps		4

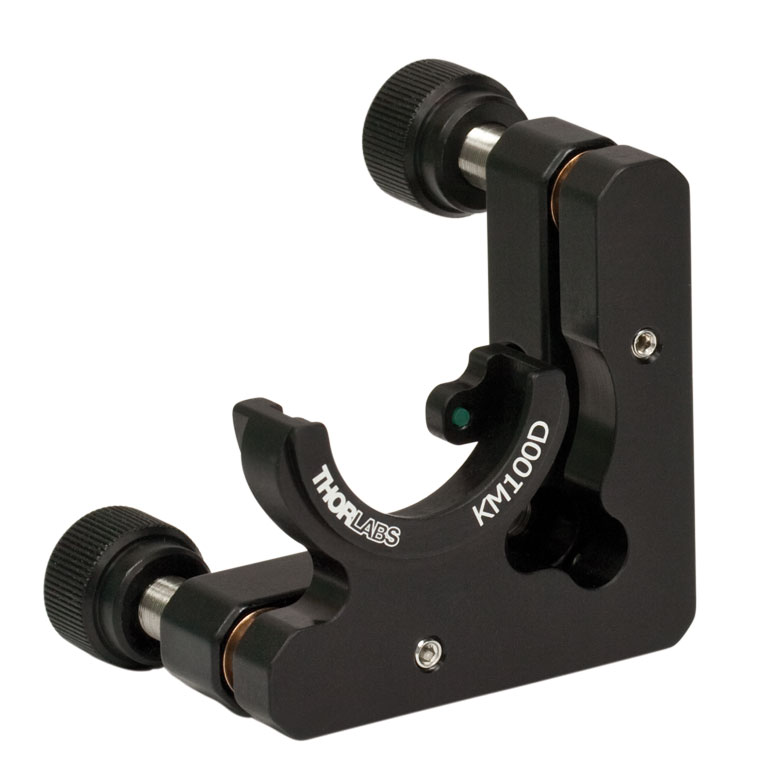

KM100D Right-Handed Kinematic Mount for Ø1" D-Shaped Mirrors		4
KS1 Ø1" Precision Kinematic Mirror Mount, 3 Adjusters		4
KS1T SM1-Threaded Precision Kinematic Mirror Mount for Ø1" Optics, 3 Adjusters		4

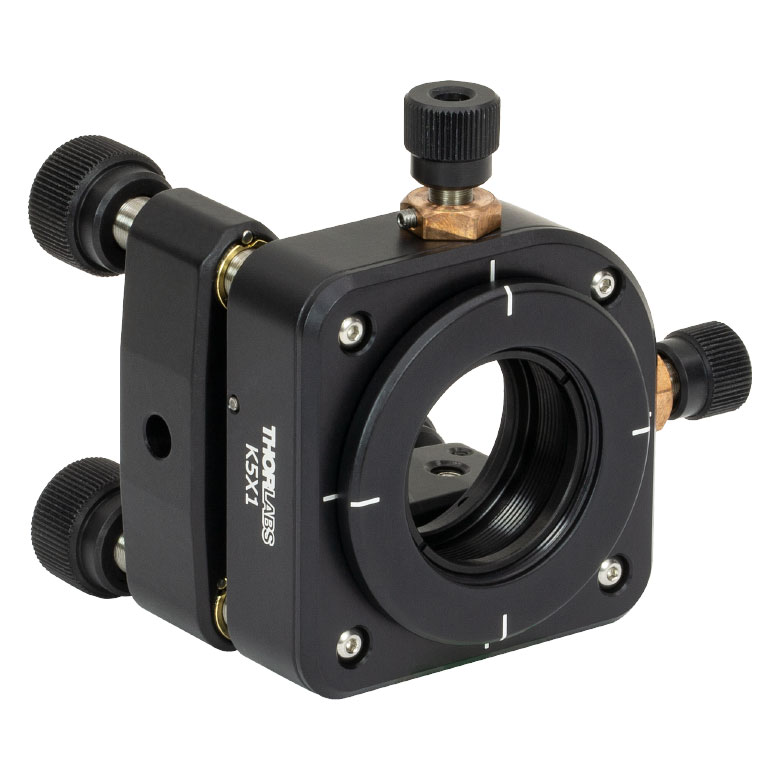

K5X1 5-Axis Locking Kinematic Mount for Ø1" Optics		2
K6XS 6-Axis Locking Kinematic Optic Mount		1

Fixed Mounts
Item # and Description	Photo (Click to Enlarge)	Quantity

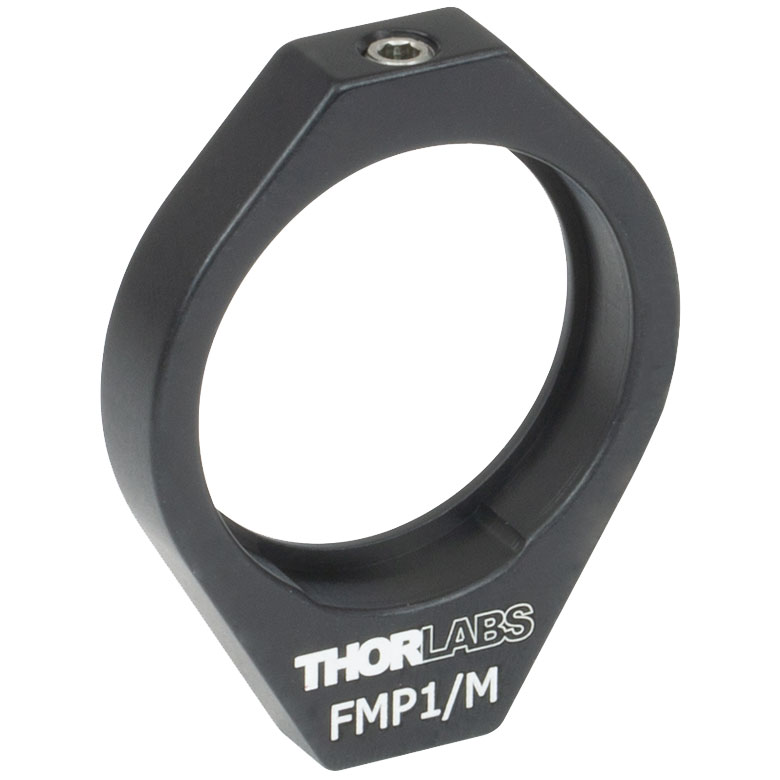

FMP1 (FMP1/M) Fixed Ø1" Mirror Mount, 8-32 (M4) Tap		5
LMR1 (LMR1/M) Lens Mount with Retaining Ring for Ø1" Optics, 8-32 (M4) Tap		5
NX1N (NX1N/M) 16-Position Indexing Mount for Ø1" Optics, 8-32 Taps		3
H45 45° Mirror Mount for Ø1" Optics		2

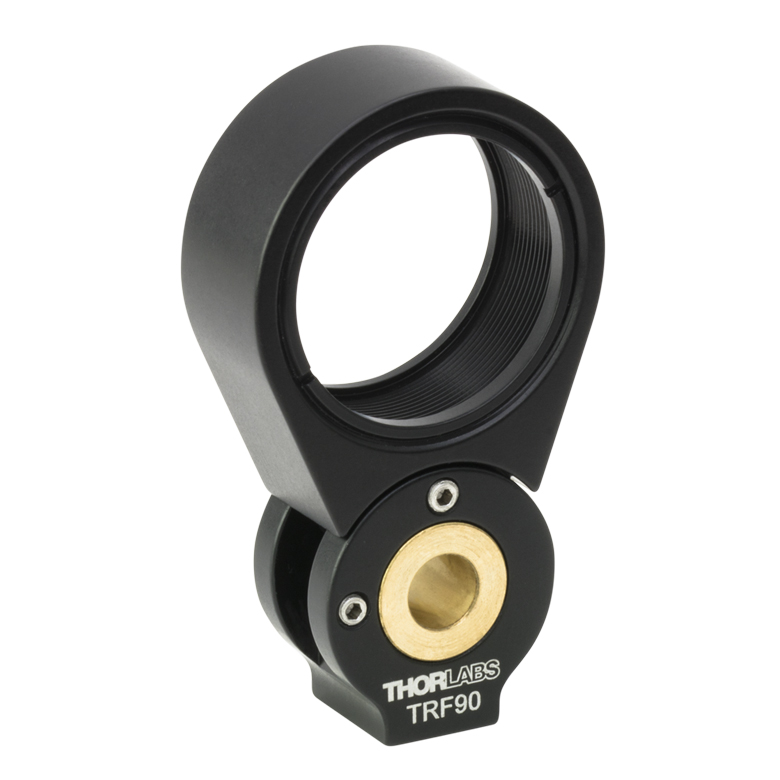

TRF90 (TRF90/M) 90° Flip Mount for Ø1" Filters and Optics, 8-32 (M4) Tap		3

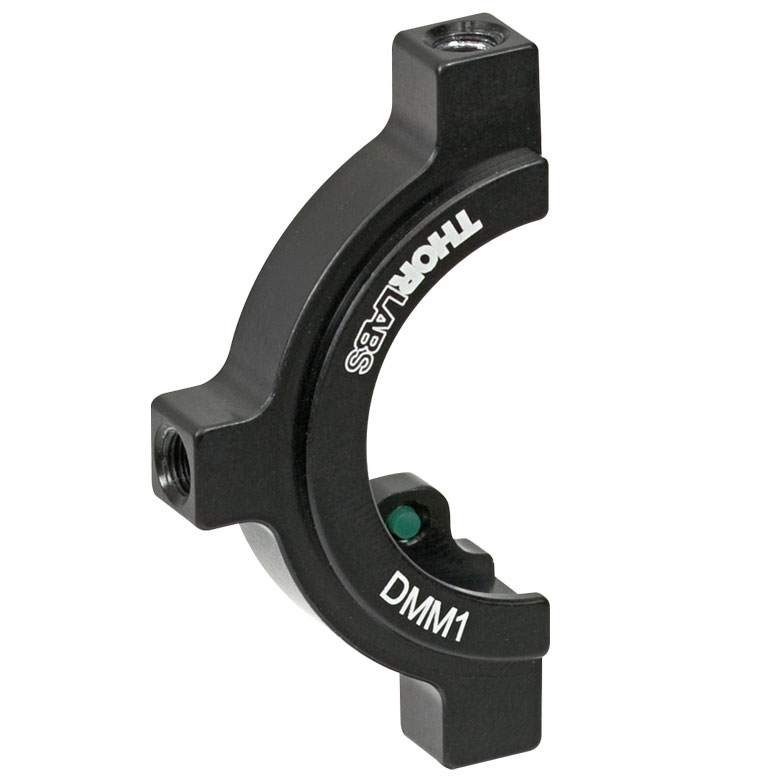

DMM1 (DMM1/M) Fixed Mount for Ø1" D-Shaped Mirrors		5

Rotation and Translation Mounts
Item # and Description	Photo (Click to Enlarge)	Quantity
RSP1 (RSP1/M) Rotation Mount for Ø1" (25.4 mm) Optics, 8-32 (M4) Tap		2
PRM1 (PRM1/M) High-Precision Rotation Mount for Ø1" (25.4 mm) Optics		2
LM1-A Rotating Inner Carriage for Ø1" Optics, One SM1RR Retaining Ring		3
LM1-B (LM1-B/M) Rotation Mounting Ring for LM1-A Ø1" Optic Carriage, 8-32 (M4) Tap		3

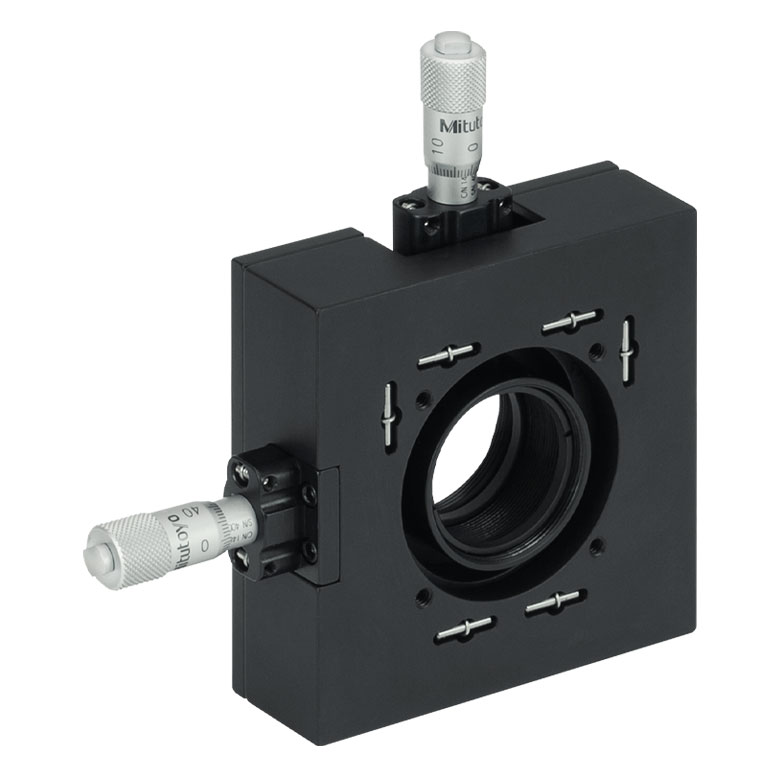

ST1XY-S (ST1XY-S/M) XY Translator with Micrometer Drives		1

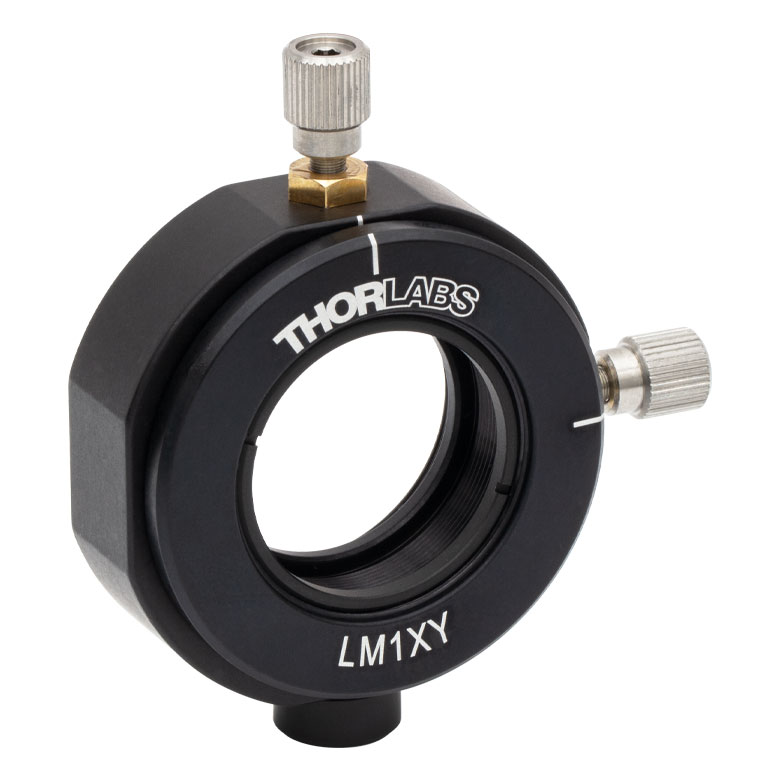

LM1XY (LM1XY/M) Translating Lens Mount for Ø1" Optics, 1 Retaining Ring Included		2

Accessories
Item # and Description	Photo (Click to Enlarge)	Quantity
KB1P (KB1P/M) Magnetic Quick-Release Carriage Set, 8-32 (M4) Tap		3
SS8N013 8-32 Stainless Steel Nylon-Tipped Setscrew, 1/8" Long, Pack of 10		1
