エッセンシャルキット:特殊光学素子用マウントキット

Click to Enlarge
背面のスロット穴を使用して壁に取り付けることも可能です。

特長

• 特殊光学素子用マウントキット
• ミリ規格とインチ規格のキットをご用意
• 引き出し寸法(L x W x H):276.5 mm x 139.7 mm x 79.9 mm(10.89 x 5.50 x 3.15インチ)
• キャビネット寸法(L x W x H):435.0 mm x 282.3 mm x 281.3 mm(17.13 x 11.11 x 11.08インチ)
• 各引き出しには必要な製品の場所が分かりやすいラベル付き
• 個別に購入するよりもお得な価格

こちらは様々なサイズの光学素子用のキットで、キネマティック式、固定式、移動式、プラットフォーム式のマウントのほか、クランプやアダプタなどが含まれています。キットの内容と詳細については、「製品構成」タブをご覧ください。当社では、Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウントキットESK17/M、Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウントキットESK18/M、およびØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウントキットESK19/Mもご用意しております。またこれらのキットを補完するものとして、ベース＆ポストホルダーキットESK01/Mやポスト&アクセサリーエッセンシャルキットESK16/Mもご用意しております。

取付オプション
キットは簡単に取り出しやすいようテーブル上に置くことができますが、ラックシェルフRK4101またはRK4102上に置き、19インチラックRK3884内に取付けることもできます。エッセンシャルシリーズキットに使用されているキャビネットは、いずれもケースの背面に壁取り付け用のスロット穴が付いており(右の写真参照)、また安定して積み重ねられるよう上部にくぼみ、下部には4本の脚がついています。

注意:このキットの重量は約11 kgです。取り付ける前に壁や壁取付け部の耐荷重をご確認ください。

製品構成

ESK23/Mには下の製品と9個の引き出し付きキャビネットST9が含まれます。

Kinematic Mounts
Item # and Description	Photo (Click to Enlarge)	Quantity

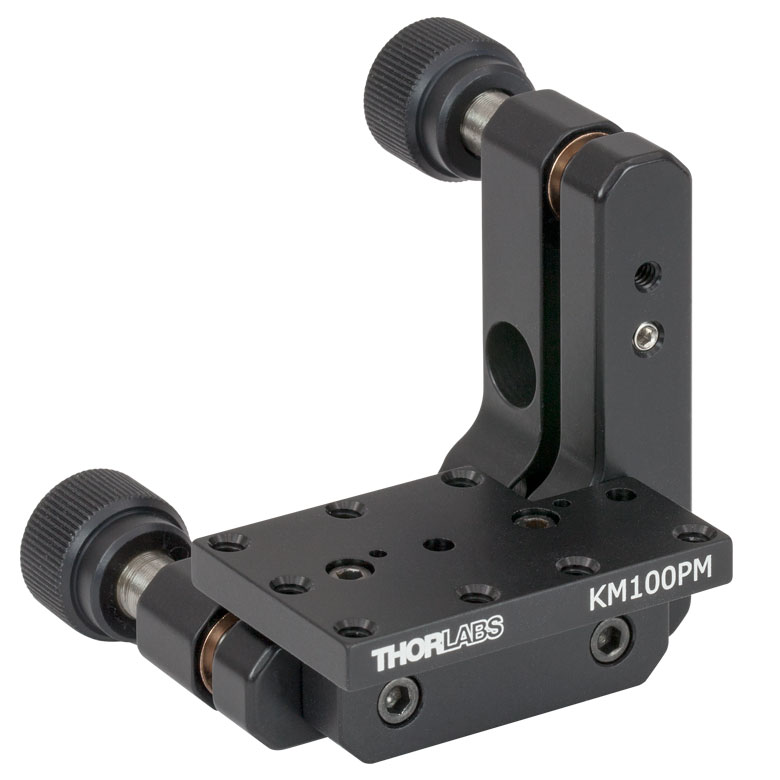

KM100PM (KM100PM/M) Kinematic Prism Mount, 1.00" Deep, 6-32 (M4) Taps		2

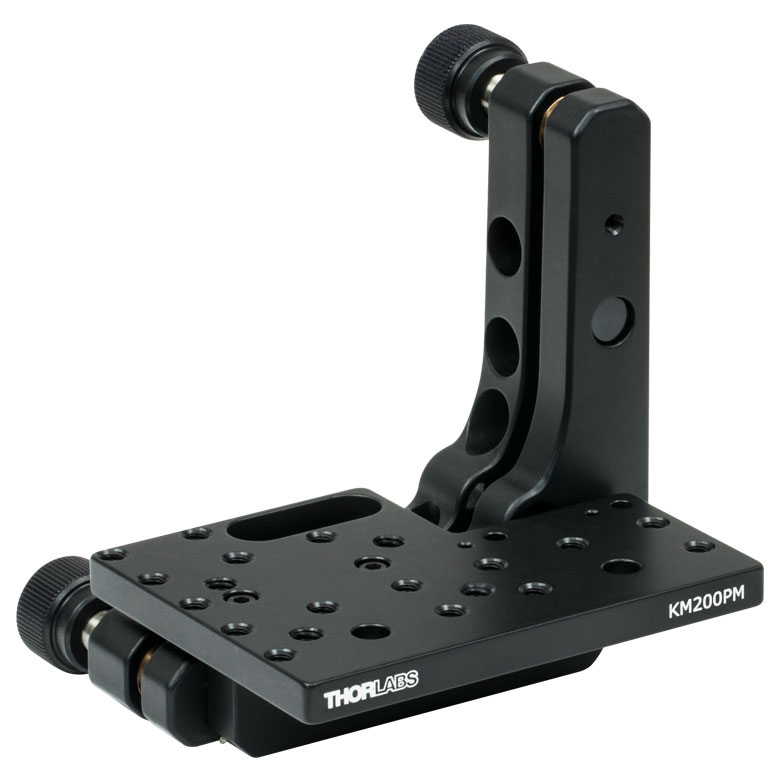

KM200PM (KM200PM/M) Kinematic Prism Mount, 2.10" Deep, 6-32 (M4) and 8-32 (M4) Taps		2
KM100C Kinematic Mount for up to 1.3" (33 mm) Tall Rectangular Optics, Right Handed		2
KM100S Kinematic Mount for 1" (25.4 mm) Tall Rectangular Optics, Right Handed		1

Fixed Mounts and Holders
Item # and Description	Photo (Click to Enlarge)	Quantity
RFM90 90° Flip Mount for Ø1" (Ø25 mm) and Rectangular Filters and Optics		2
LH1 (LH1/M) Adjustable Lens Mount: Ø0.28" (Ø7.1 mm) to Ø1.80" (Ø45.7 mm), 8-32 (M4) Tap		2

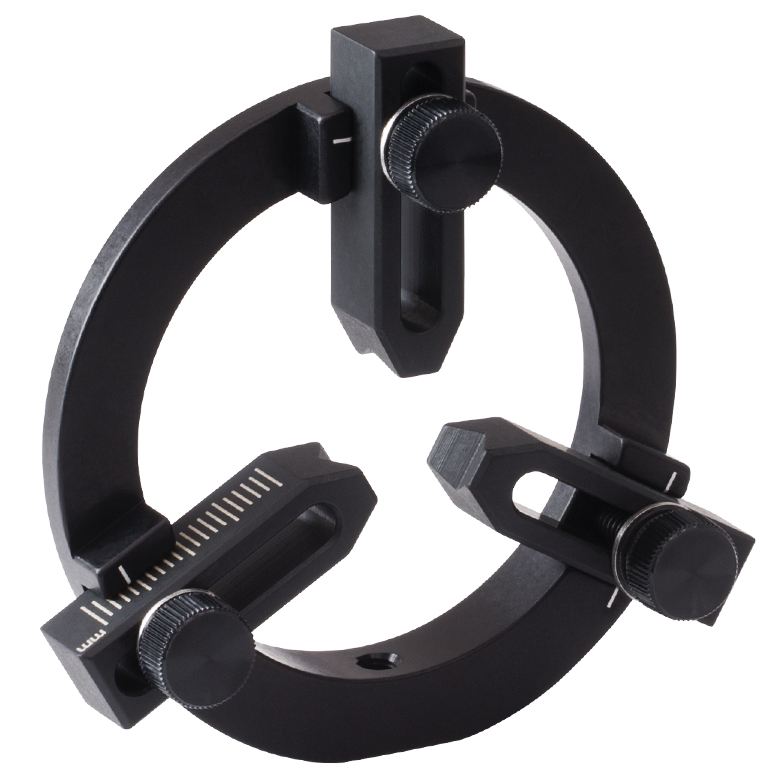

LH2 (LH2/M) Adjustable Lens Mount: Ø0.77" (Ø19.6 mm) to Ø2.28" (Ø57.9 mm), 8-32 (M4) Tap		2

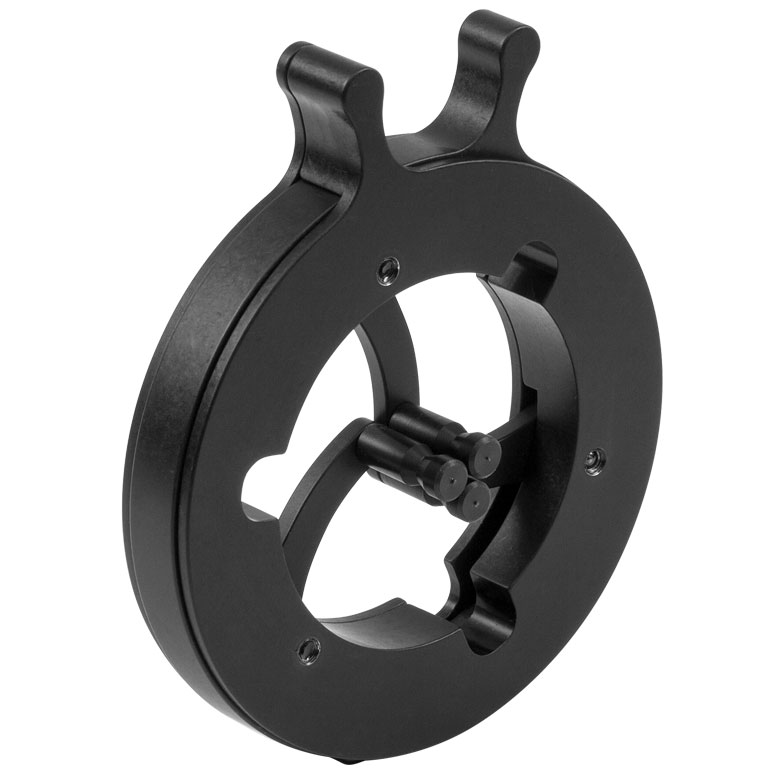

SCL03 (SCL03/M) Self-Centering Lens Mount, Ø0.15" (Ø3.8 mm) to Ø1.77" (Ø45.0 mm), 8-32 (M4) Tap		2

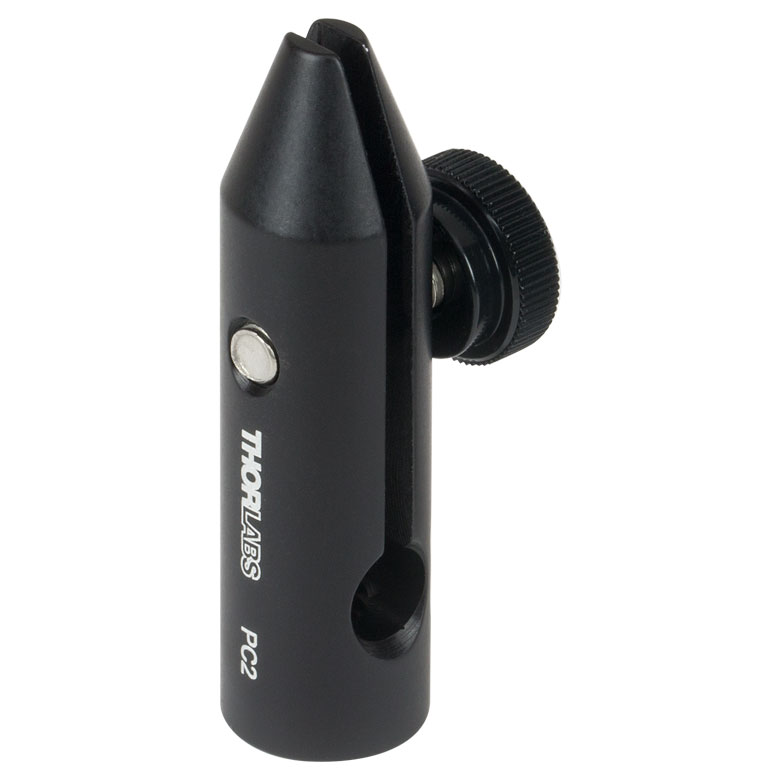

PC2 (PC2/M) Compact Flexure Plate Clamp, 1/4"-20 (M6) Tap		3
FP01 Plate Holder, 0.9" Wide, Holds Plates up to 0.58" Thick		2
DH1 (DH1/M) Compact Dual Filter Holder, 8-32 (M4) Tap		2
FH2 Filter Holder, Stackable		2
SFH2 Quick-Release Rectangular Filter Holder		2

Platform Mounts
Item # and Description	Photo (Click to Enlarge)	Quantity

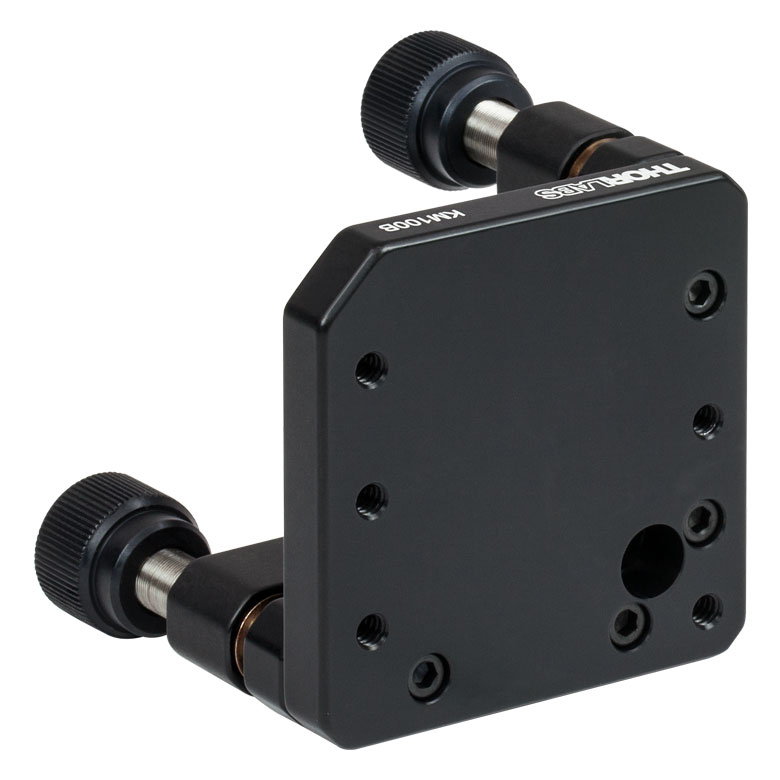

KM100B (KM100B/M) 1.92" x 1.92" Kinematic Platform Mount		3

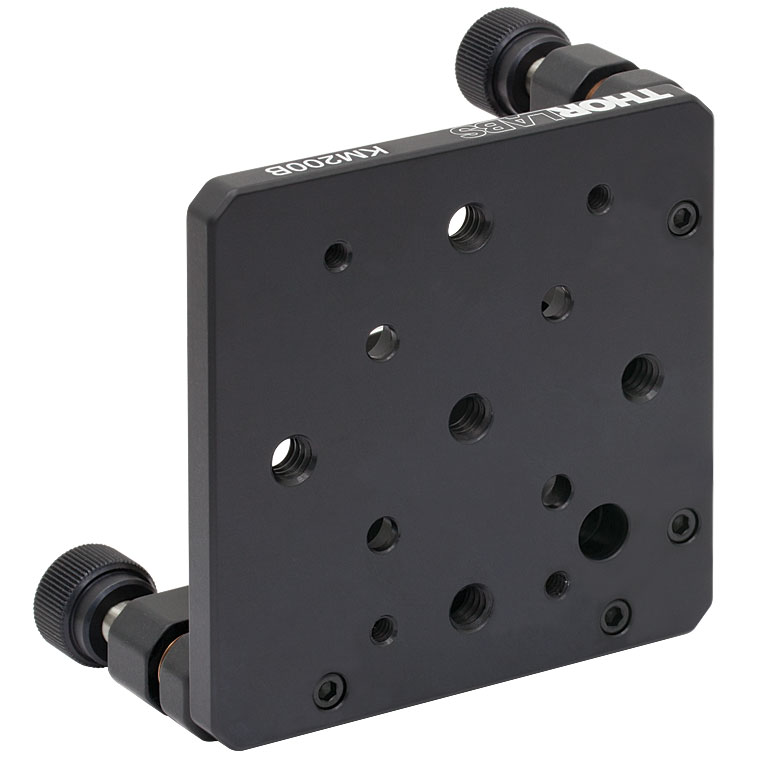

KM200B (KM200B/M) 3.01" x 3.01" Kinematic Platform Mount		2
BSH1 (BSH1/M) Platform Mount for 1" or 25.0 mm Beamsplitters and Right-Angle Prisms, 8-32 (M4) Tap		3
FP90 (FP90/M) Adjustable Flip Platform, 8-32 (M4) Taps		2

Clamps and Clamping Arms
Item # and Description	Photo (Click to Enlarge)	Quantity
VG100 (VG100/M) Adjustable-Height Optics Clamp		2
VC3C (VC3C/M) Large V-Clamp with PM4 Clamping Arm, 2.5" Long		2
PM4 (PM4/M) Large Adjustable Clamping Arm, 6-32 (M4) Threaded Post		2

Adapters
Item # and Description	Photo (Click to Enlarge)	Quantity
FM90 (FM90/M) Flip Mount Adapter		2

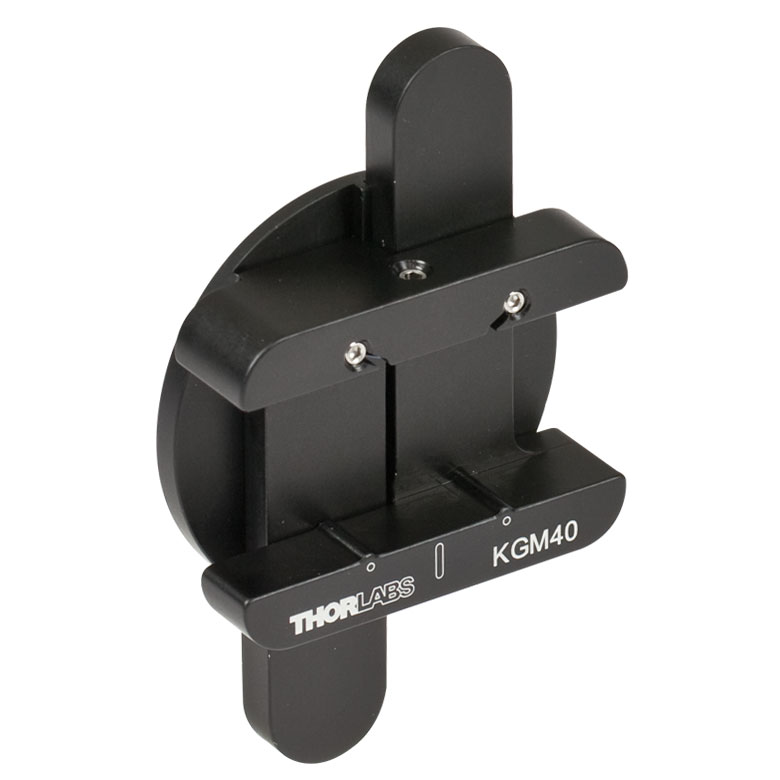

KGM40 Kinematic Grating Mount Adapter (Grating Height: 20-40 mm)		2

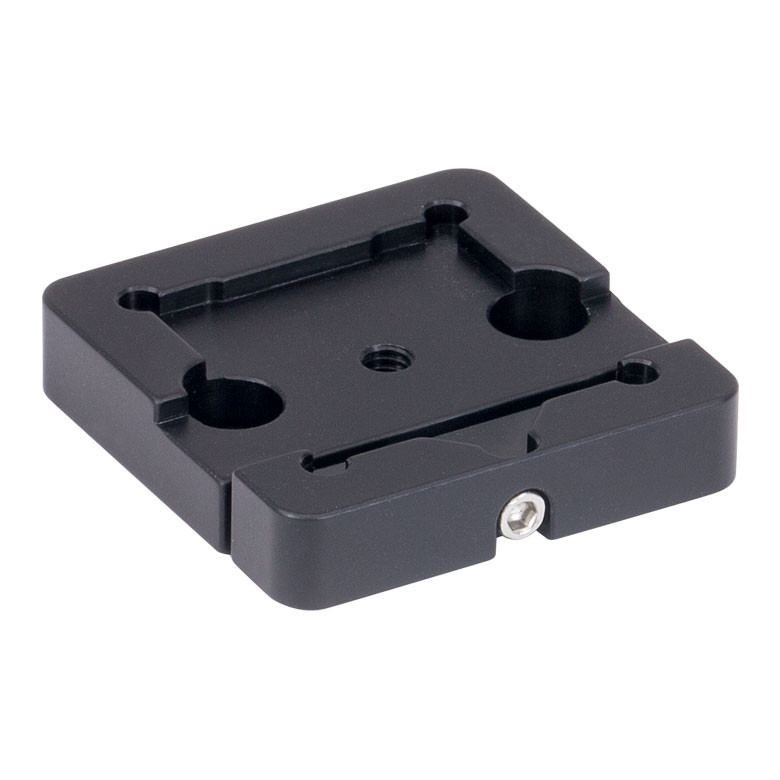

PCMP (PCMP/M) Flat Base Adapter for PCM(/M) Mount, 1/4"-20 (M6) Threaded Stud		2
PCMV (PCMV/M) V-Groove Base Adapter for PCM(/M) Mount, 1/4"-20 (M6) Threaded Stud		2

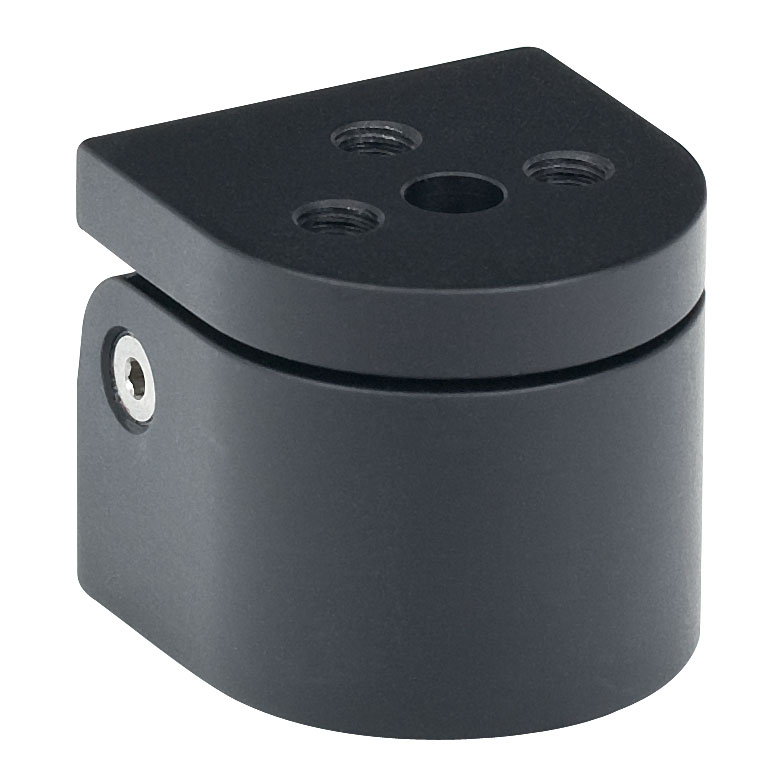

PCM (PCM/M) Post Clamp Mount for Ø1/2" (12.7 mm) Posts (Base Adapter Sold Separately)		4

Translation Mount
Item # and Description	Photo (Click to Enlarge)	Quantity
XYF1 (XYF1/M) XY Mount for 1/2" - 3" Rectangular Optics, 8-32 (M4) Taps		2
