エッセンシャルキット:Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウントキット


Click to Enlarge
背面のスロット穴を使用して壁に取り付けることも可能です。

特長

• Ø50 mm～Ø50.8 mm(Ø2インチ) 光学素子用マウントキット
• ミリ規格とインチ規格のキットをご用意
• 引き出し寸法(L x W x H):276.5 mm x 139.7 mm x 79.9 mm(10.89 x 5.50 x 3.15インチ)
• キャビネット寸法(L x W x H):435.0 mm x 282.3 mm x 281.3 mm(17.13 x 11.11 x 11.08インチ)
• 各引き出しには必要な製品の場所が分かりやすいラベル付き
• 個別に購入するよりもお得な価格

こちらはØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウントのキットで、キネマティック式、固定式、移動式、および回転式のマウントが含まれています。キットの内容と詳細については、「製品構成」タブをご覧ください。当社ではØ12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用マウントキットESK17/M、Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウントキットESK18/M、および特殊光学素子用マウントキットESK23/Mもご用意しております。またこれらのキットを補完するものとして、ベース＆ポストホルダーキットESK01/Mやポスト&アクセサリーエッセンシャルキットESK16/Mもご用意しております。

取付オプション
キットは簡単に取り出しやすいようテーブル上に置くことができますが、ラックシェルフRK4101またはRK4102上に置き、19インチラックRK3884内に取付けることもできます。エッセンシャルシリーズキットに使用されているキャビネットは、いずれもケースの背面に壁取り付け用のスロット穴が付いており(右の写真参照)、また安定して積み重ねられるよう上部にくぼみ、下部には4本の脚がついています。

注意:このキットの重量は約12.2 kgです。取り付ける前に壁や壁取付け部の耐荷重をご確認ください。

製品構成

ESK19/Mには下の製品と9個の引き出し付きキャビネットST9が含まれます。

Kinematic Mounts
Item # and Description	Photo (Click to Enlarge)	Quantity
KM200 Kinematic Mirror Mount for Ø2" Optics		4
KM2CE Ø2" Clear-Edge Kinematic Mirror Mount, 2 Adjusters		5

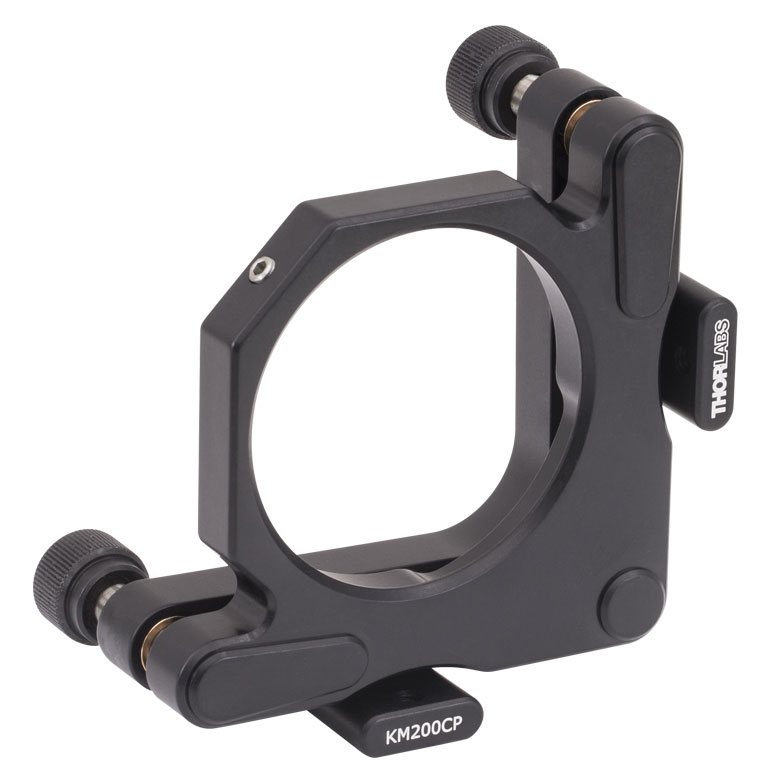

KM200CP (KM200CP/M) Kinematic Mirror Mount for Ø2" Optics with Post-Centered Front Plate, 8-32 (M4) Taps		4
KS2D Ø2" Kinematic Mirror Mount, 2 Differential Adjusters, 1 1/4"-80 Adjuster		4
KS2T SM2-Threaded Precision Kinematic Mirror Mount for Ø2" Optics, 3 Adjusters		2

Rotation and Translation Mounts
Item # and Description	Photo (Click to Enlarge)	Quantity
KS2RS Kinematic Rotation Mount for Ø2" Optics		2
LM2-A Rotating Inner Carriage for Ø2" Optics, One SM2RR Retaining Ring		3
LM2-B (LM2-B/M) Rotation Mounting Ring for LM2-A Ø2" Optic Carriage, 8-32 (M4) Tap		3
PRM2 (PRM2/M) High-Precision Rotation Mount for Ø2" (50.8 mm) Optics		2
RSP2 (RSP2/M) Rotation Mount for Ø2" (Ø50.8 mm) Optics, 8-32 (M4) Tap		2
LM2XY (LM2XY/M) Translating Lens Mount for Ø2" Optics, 1 Retaining Ring Included		2

Fixed Mounts
Item # and Description	Photo (Click to Enlarge)	Quantity
LMR2 (LMR2/M) Lens Mount with Retaining Ring for Ø2" Optics, 8-32 (M4) Tap		5
FMP2 (FMP2/M) Fixed Ø2" Mirror Mount, 8-32 (M4) Tap		5
TR2F90 (TR2F90/M) 90° Flip Mount for Ø2" Filters and Optics, 8-32 (M4) Tap		3
H45CN 45° Mount for Ø2" Optics		2
