Products Home赤外域ブロックフィルター
- High-Performance IR Filter
- Average Optical Density > 6 in Rejection Region
- Average Transmission > 90% in Transmission Region
- Immersed Dielectric Coating on Borofloat® Substrate
TF1
IR Blocking Filter
Please Wait
| Item # | TF1 |
|---|---|

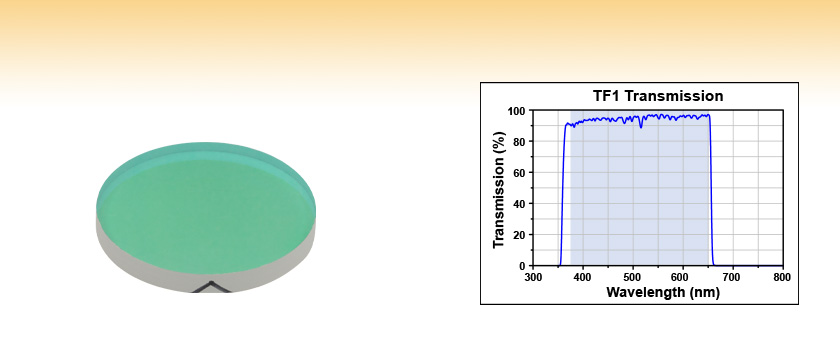

| Transmission Region | Tavg > 90% from 375 to 650 nm |
| Rejection Region | ODavg > 6 from 700 to 1400 nm |
| Graphs (Click for Details) |  |
| Coating | Immersed Dielectric |
| Surface Quality | 80-50 Scratch-Dig |
| Substrate Material | Borofloat® |
| Diameter | 30.0 mm (1.18") |
| Diameter Tolerance | ±0.1 mm |
| Clear Aperture | Ø27 mm |
| Thickness | 3.3 mm (0.13") |
特長
- 外径:30 mm
- 阻止域での優れた減衰特性((ODavg > 6)
- 推奨する透過方向をエッジ部分にキャレット記号で表示
当社の赤外域ブロックフィルタは、近赤外光を遮断するのに有用な高性能光学フィルタです。このフィルタの透過域は375～650 nmで、阻止域は700～1400 nmです。阻止域での平均光学濃度(OD)は6で、透過域での平均透過率は90%以上です。このフィルタは、Borofloat®基板上に耐久性の高い浸漬法による誘電体コーティングが施されており、当社のSM30内ネジの付いたレンズチューブや光学マウントに取り付けることができます。
フィルタTF1は、Cernaシリーズの三眼鏡筒LAURE1に付属するフィルタと同一製品で、固定リングSM30RRで三眼鏡筒LAURE2の接眼レンズの前に取り付けることができます。
注: Borofloat®はSchott社の登録商標です。
| Posted Comments: | |
user
(posted 2023-10-13 09:11:42.597) Is there any damage threshold data for this filter, please? Thanks! jpolaris
(posted 2023-10-20 01:45:42.0) Thank you for contacting Thorlabs. At this moment we do not have extensive CW and pulsed LIDT data for TF1. However, TF1 has been measured to have an LIDT > 10 J/cm^2 for nanosecond pulses in the visible to NIR. 羿轩 李
(posted 2023-03-09 18:55:09.107) Hello, can you provide the film data of this IR-cut filter? jgreschler
(posted 2023-03-09 04:10:32.0) Thank you for reaching out to Thorlabs. Additional specs and test data can be requested by contacting techsupport@thorlabs.com. I have reached out to you directly to discuss this request. user
(posted 2022-01-17 05:37:16.13) Hi,
is there any filter that passes from 200nm to 700nm(blocking IR and passing UV+VL)? YLohia
(posted 2022-01-19 08:37:10.0) Hello, thank you for contacting Thorlabs. Unfortunately, we do not offer such a filter at the moment. |
