Products Home固定式小型プラットフォームマウント
- Mount Beamsplitter Cubes and Right-Angle Prisms
- Mount Cylindrical Components to Ø1/2" Optical Posts
V-Groove and Prism Clamp System

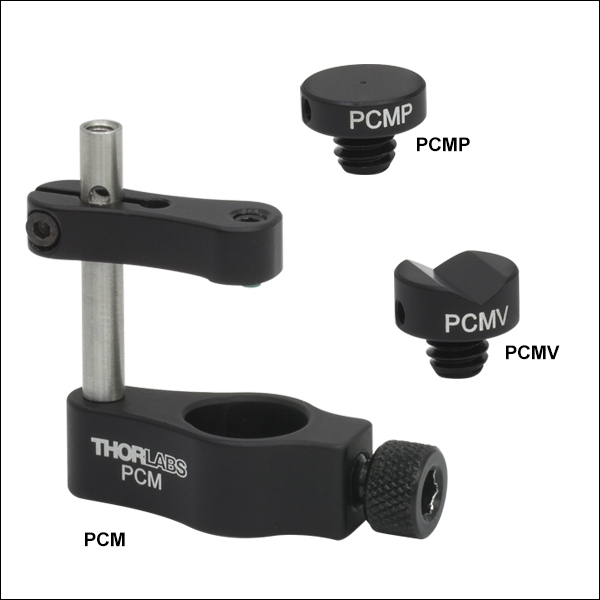

PCM Post Clamp and PCMV/PCMP Base Adapters Sold Separately
Application Idea
GRIN Fiber Collimator Mounted Using the PCM Post Clamp and PCMV V-Groove Base
BSH1
Mounts 1" Beamsplitters or Right-Angle Prisms
BSH2
Mounts 2" Beamsplitters or Right-Angle Prisms
BSH10
Mounts 10 mm Beamsplitters or
Right-Angle Prisms
Please Wait
Click to Enlarge

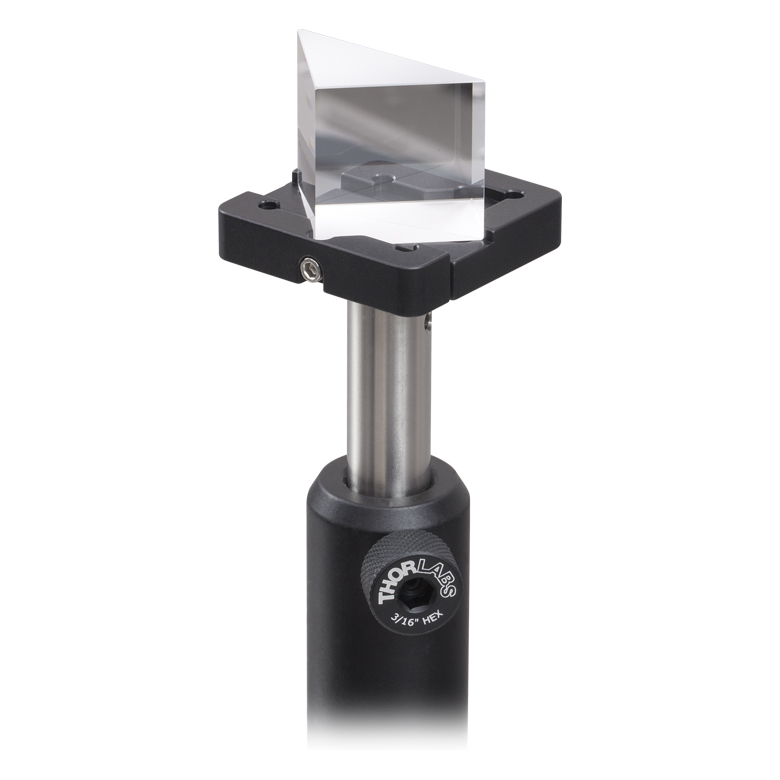

Figure 1.1 プリズムマウントBSH1(/M)を使用して取り付けた直角プリズム
特長
- プリズムプラットフォームマウントは、ビームスプリッターキューブならびに直角プリズムを取り付け可能
- クランプPCM/MにフラットアダプタPCMP/Mを取り付けてプリズムやビームスプリッターキューブを固定
- 光学素子の最大高さ：20.8 mm
- クランプPCM/MにV溝アダプタPCMV/Mを取り付けて円筒形光学素子を固定
- 光学素子最小直径：0.6 mm
- 光学素子最大直径：13.2 mm
当社では、プリズム、ビームスプリッターキューブならびに円筒形光学素子円筒形光学素子に対応する小型プラットフォームマウントをご用意しております。BSHシリーズのプラットフォームマウントは、ビームスプリッターキューブ、直角プリズムならびにプリズムミラーを取り付けられ、底部にはポスト取付け用のタップ穴が付いています。また、BSH1/MとBSH2/Mには、ブレッドボードに直接取り付け可能なザグリ穴が2つ付いています。Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポスト用クランプPCM/Mは、プリズム用フラットベースPCMP/Mまたは円筒形光学素子用V溝付きベースPCMV/Mと併用します。
| Posted Comments: | |
user
(posted 2024-02-20 17:01:32.91) https://www.thorlabs.com/thorproduct.cfm?partnumber=BSH05
post mounting in the photo is through a threaded 8-32, but in the CAD it looks like a counterbore hole. Which one is correct? Thanks jdelia
(posted 2024-02-22 08:55:36.0) Thank you for contacting Thorlabs. The 8-32 mounting hole on the BSH05 is in fact threaded. Constantine Feinberg
(posted 2024-02-14 17:34:45.9) On the Auto CAD PDF file the item # is incorrect and shown as BSH10/M. Please correct that, I need the file in order to proceed with purchse. jdelia
(posted 2024-02-16 04:14:04.0) Thank you for contacting Thorlabs and for bringing this to our attention. We have updated the CAD drawing on the website, and I have also reached out to you directly to share the corrected document. Tetiana Slusar
(posted 2022-11-29 14:38:18.8) I think, it would be nice to have a similar Platform Mount for 30.0 mm Cage Beam Splitters jdelia
(posted 2022-12-08 10:32:41.0) Thank you for contacting Thorlabs. I have reached out to you directly to clarify your suggestion. If you mean you would like this mount to be cage-compatible, you could potentially mount in a cage system using one of our 20 mm offset 30 mm cage to Ø1/2" post adapters: https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=6387. Hee-Jin Lim
(posted 2022-08-09 13:42:23.93) I am using this well with half inch cube polarizers. It would be more nicer if the proper torque range for a seizing screw is given in specifications. I have experienced several times that excessive torques had produced cracks in glass materials of polarizers. The torque range must be dependent on glass materials, and pressure on materials also depends on friction coefficient of threads. That may not be easy to quantify. Still, I would like to have small hints for starting values of torque. cdolbashian
(posted 2022-08-15 03:24:10.0) Thank you for reaching out to us with this inquiry. While we do not have a specific torque value measured for this, as we typically just recommend hand-tightening, I have reached out to you directly with a potential approach to solving this issue. 羿轩 李
(posted 2021-04-19 17:50:27.327) The spacing of the two M4 screw holes above the BSH1/M is 25.4mm and cannot be mounted on the metric optical plate. YLohia
(posted 2021-04-22 10:16:59.0) Thank you for contacting Thorlabs. Since these are counterbored holes, there is enough slop when mounting capscrews to a 25 mm hole pattern breadboard/baseplate. This should still be useable in your application. I have contacted you directly about this. user
(posted 2020-10-19 13:18:13.957) Are these mounts (BSH1 or BSH 2) secure enough to hold a prism or beamsplitter cube sideways (e.g. mounted to a vertical breadboard)? llamb
(posted 2020-10-20 03:28:40.0) Thank you for contacting Thorlabs. While the BSH- series mounts can hold a prism/beamsplitter sideways, the setup will pose a greater risk for the optic, so it is not recommended. A user may feel inclined to apply extra torque on the BSH- mount's locking screw in order to hold the optic more securely against gravity's pull, which can lead to stress-induced birefringance or even damage. baldwidp
(posted 2016-11-30 17:09:36.01) Make a 2" version to hold a 2" beamsplitter cube. tfrisch
(posted 2016-12-05 10:00:44.0) Hello, thank you for contacting Thorlabs. I have posted this in our internal engineering forum. user
(posted 2016-09-20 13:15:19.797) Please make a version of the BSH1 that can hold 1/2 inch beamsplitters. jlow
(posted 2016-09-21 04:50:32.0) Response from Jeremy at Thorlabs: Thank you very much for your suggestions. We will look into making this as part of our stock item. cbrideau
(posted 2015-10-22 14:03:41.803) A version of this prism holder that replaces the front plate on a KMS kinematic mount would make for an excellent tip/tilt stage for the prism. besembeson
(posted 2015-10-28 10:02:01.0) Response from Bweh at Thorlabs USA: Thanks for the feedback. This could be good for a more compact version of the KM100B and KM100PM (http://www.thorlabs.us/newgrouppage9.cfm?objectgroup_id=1811) that are designed for such purposes. We will review this. |
ズーム
Click to Enlarge
Figure G1.1 BSH10/M以外のマウントには、識別しやすいようにラベリング用の枠と型番の刻印
- 10 mm、12.5 mm～12.7 mm(1/2インチ)、20 mm、25 mm～25.4 mm(1インチ)、50 mm～50.8 mm(2インチ)のビームスプリッターキューブおよび直角プリズム用のマウント
- コンパクトで薄型ながら光学素子をしっかりと固定
- ポスト取付け用タップ穴
- BSH1/MとBSH2/Mにはブレッドボード取付け用のザグリ穴
当社のプリズム用プラットフォームマウントには、偏光および無偏光ビームスプリッターキューブのほか、直角プリズムやプリズムミラーなどを取付けることができます。 BSH10/MとBSH05/Mにはフレクシャークランプが付いており、BSH10/Mは10 mm、BSH05/Mは12.5 mm～12.7 mm(1/2インチ)キューブや直角プリズムを取り付けます。BSH20/Mは20 mm、BSH1/Mは25 mm～25.4 mm(1インチ)、BSH2/Mは50 mm～50.8 mm(2インチ)のキューブや直角プリズムを固定できます。これらには側面にクランプ機構が付いており、開閉やアライメント調整用として希土類マグネットと位置決めピンが使われています。どちらのタイプのクランプ機構も2.0 mm六角レンチで操作できます。
BSH10/MにはM3タップ穴が付いており、当社のミニシリーズポストや12 mm台座付きポスト(M3止めネジ付き)に直接取り付けられます。 BSH05/M、BSH20/M、BSH1/M、BSH2/MにはM4タップ穴があり、当社のM4スタッドの付いたØ12 mm～Ø12.7 mm(Ø1/2インチ)やØ25 mm～Ø25.4 mm(Ø1インチ)のポストに取り付けられます。BSH10/MおよびBSH05/Mの側面にはトルク穴が付いており、マウントをポストの先端に締め付けるときは、この穴に通し2.0 mmボール(六角)ドライバまたは六角レンチを使用してトルクをかけることができます。
BSH1/Mには2つのM4ザグリ穴、BSH2/Mには2つのM6ザグリ穴があり、これで光学テーブルやブレッドボードに取り付けられます。 BSH1/MはM4タップ穴付きのミニシリーズブレッドボードに直接取り付けられます。ネジアダプタAE4M6Mを使用すれば、BSH1/MをM6タップ穴付きのブレッドボードにも取り付けられます。BSH2/MはM6タップ穴付きのミニシリーズやブレッドボードに直接取り付けられます。 どちらのプラットフォームマウントも、2本のポストを使用し、プリズムの光軸がブレッドボードのタップ穴上に来るように揃えて取り付けることができます。
注：破損や応力による複屈折を防ぐため、プリズムは最小限の力で固定するようにしてください。 必要なトルクの目安を得るため、UV溶融石英(UVFS)製直角プリズムおよびN-BK7製ビームスプリッターキューブを用いて試験を実施いたしました。その結果から、BSH10/Mを用いて固定するときのトルクは、直角プリズムでは0.11 N•m、ビームスプリッターキューブでは0.28 N•mを超えないことをお勧めしています。それよりも大きいマウントについては、直角プリズムでは0.17 N•m、ビームスプリッターキューブでは0.56 N•mを超えないことをお勧めしています。また固定に際しては、2.0 mm六角ドライバービット付きのトルクドライバTD24のご使用をお勧めします。
| Item # | Compatible Optics | Mounting Holes | Clamping Lip Heighta | Clamping Screw Hex |
|---|---|---|---|---|
| BSH10(/M) | 10.0 mm Cubes and Right-Angle Prisms | One 4-40 (M3) Tap | 0.063" (1.6 mm) | 5/64" (2.0 mm) |
| BSH05(/M) | 0.50" or 12.5 mm Cubes and Right-Angle Prisms | One 8-32 (M4) Tap | 0.075" (1.9 mm) | |
| BSH20(/M) | 20.0 mm Cubes and Right-Angle Prisms | One 8-32 (M4) Tap | 0.075" (1.9 mm) | |
| BSH1(/M) | 1.00" or 25.0 mm Cubes and Right-Angle Prisms | One 8-32 (M4) Tap Two #8 (M4) Counterbores | 0.075" (1.9 mm) | |
| BSH2(/M) | 2.00" or 50.0 mm Cubes and Right-Angle Prisms | One 8-32 (M4) Tap Two #1/4 (M6) Counterbores | 0.1" (2.5 mm) |
ズーム
Click to Enlarge
Figure G2.1 クランプPCM(/M)とベースPCMP(/M)を使ってプリズムを取付け
- プリズムや円筒形光学素子を当社のØ12 mm～Ø12.7 mm(Ø1/2インチ)ポスト先端のM6タップ穴に取付け
- ポスト用クランプPCM/Mで、ベースアダプタに光学素子を固定
- フラットアダプタPCMP/Mは、プリズムやビームスプリッターキューブを固定
- 光学素子の最大高さ：20.8 mm
- V溝アダプタPCMV/Mは円筒形光学素子を固定
- 光学素子最小直径：0.6 mm
- 光学素子最大直径：13.2 mm
小型V溝アダプタおよびフラットアダプタは、高さ20.8 mmまでのプリズムや、直径Ø0.6 mm～Ø13.2 mmの円筒形光学素子をØ12 mm～Ø12.7 mmポストの上に取り付けられます。 16.5 mmと薄型のため、キネマティックプラットフォームマウントKM100B/Mなどの大型のマウントがご利用いただけない狭い設置場所でも、簡単に取付けることが出来ます。 こちらのポストクランプマウントシリーズは、ポストクランプPCM/Mに、フラットアダプタPCMP/MもしくはV溝ベースアダプタPCMV/Mのどちらかを組み合わせてお使いいただくものですが、これらはすべて別売りとなっております。
ベースアダプタPCMP/MおよびPCMV/Mは、ポスト先端のM6タップ穴にねじ込むことで、それぞれプリズムや円筒形光学素子用の安定した取付け面を形成します。マウント付き光学素子を固定するには、ポストクランプPCM/Mをポスト上に装着し、付属のナイロンチップ付き止めネジ(セットスクリュ)が付いたクランプアームPM3/Mで固定します。この止めネジは2 mmの六角レンチで調整できます。 ポストクランプは、側面のつまみネジを使ってポストに固定しますが、こちらは5 mmの六角レンチを使って固定することもできます。 取付け例については右の画像をご参照ください。
