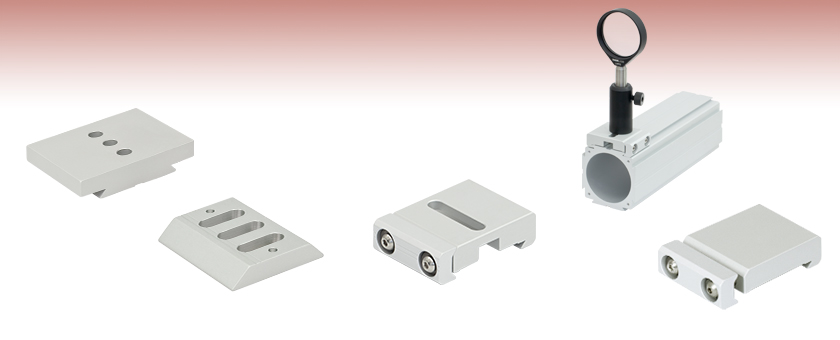

66 mmレール用 取付けプラットフォーム


  • Dovetail Platforms with 1/4"-20 (M6) Holes and Slots
  • Mount Standard Optomechanics to 66 mm Rails
  • Clamps are Positioned by Sliding Along Rail

Optical Axis
Centered Over
Rail Axis

XT66C5

Blank Clamping
Platform

XT66C4

Clamping Platform with
Counterbored Slot

XT66D3

X-Axis Slotted Dovetail

XT66D2-50

Dovetail with
Counterbored Holes

Related Items


Please Wait
Rail-Mounted Periscope
Click to Enlarge

レールに取り付けられたペリスコープ
(詳細については「使用例」タブをご参照ください)

特長

  • 標準のM6ネジ切加工付きオプトメカニクス部品と使用可能なコンパクトプラットフォーム
  • 光路中のマウントを簡単に脱着
  • タップ穴付き、ザグリ穴付き、ザグリ溝付きをご用意
  • 一部のモデルに組み込み式のクランプがあり、レールに直接取り付けが可能
  • カスタム仕様の機械加工が可能な穴なしタイプのクランププラットフォーム

当社では、標準のM6のネジ切加工付のオプトメカニクス部品を66 mmレールのアセンブリに組み込むための幅広い種類のプラットフォームをご提供しています。

取付け用アリ溝式プラットフォーム
こちらの取付け用プラットフォームには、それぞれM6 x 1.0タップ穴、M6用ザグリ穴、M6用ザグリスロット穴(長穴)などの取付け穴が付いており(XT66C5には無し)、ご用途に応じてお選びいただけます。 レールにはアリ溝式クランプで取り付ける構造で、下記のように様々な形状があります。

サイズを最小限に保つために、ザグリ溝スロット付のアリ溝式プラットフォーム XT66D2とXT66D3では標準のオプトメカニクス部品を取り付けるために低頭チャネルネジや薄型Tナットを使います。これらのプラットフォームのザグリ穴は標準のM6キャップスクリュには浅すぎます。

取付け用クランプ
取付け用クランプの特長はアリ溝式クランプが組み込まれていることで、これで66 mmレールシステムに直接取り付けます。 クランププラットフォームXT66C4にはレールの軸に平行なM6のザグリ溝があり、ザグリ溝付き回転プラットフォームXT66RCには360°回転可能なM6ザグリ溝があります。 穴なしのクランププラットフォームXT66C5の場合は、お客様ご自身がカスタム仕様の取付穴を機械加工できます。

当社では66 mmレール用に様々なアクセサリをご提供しています。例としてクランプと直角ブラケットブレッドボード用マウント、取付けプラットフォーム、レール用キャリッジプラットフォーム用ポジショナークランプ回転スライド式プラットフォームレールジョイントレンズチューブアダプタがあります。サイズアダプタを用いて34 mm95 mmのレールをXT66シリーズのセットアップに組み込むことで、事実上どのようなオプトメカニクスを用いたセットアップにも対応できる堅牢で多用途なツールになります。

app shot
Click to Enlarge

シンプルペリスコープ図1/2


app shot
Click to Enlarge

シンプルペリスコープ図2/2

使用例: シンプルぺリスコープ

左図は66 mmレールシステムを用いて構築したシンプルペリスコープです。 2つの図は、同じ光学系を別の角度から見たもので、各部品の取付け方法が分かりやすくなっています。 図中の数字で示された部品は上表に掲載されており、下表にはこのペリスコープで使われたクランプと光学マウントがリストアップされています。

なお、この表には、ペリスコープに用いられたレンズミラーは掲載されておりませんのでご注意ください。

LabelItem #DescriptionProduct Image
1XT66-50066 mm Construction Rail, L = 500 mm
2XT66D250 mm Long Slotted Dovetail with One Z-Axis Counterbored Slot
3XT66D2-5050 mm Long XT66 Platform with Three 1/4"-20 (M6) Counterbores
4XT66RA2Right-Angle Clamp for 66 mm Rails
5XT66DP-50066 mm Double Dovetail Rail, L = 500 mm
6XT66DE120 mm Long, 1/4"-20 Tapped Dovetail for 66 mm Rails
Additional Items
 XT66C120 mm Long Double Dovetail Clamp for 66 mm Rails
 XT66C240 mm Long Double Dovetail Clamp for 66 mm Rails
 MA45-245° Mounting Adapter, Compatible with KM100 and KM200
 KM100Ø1" Kinematic Mirror Mount
 LMR1Ø1" Lens Mount
  • 表内はインチ規格の部品の組合せ例です。
    ミリ規格の部品の組合せについては当社までお問い合わせください。

Posted Comments:
user  (posted 2021-08-06 14:01:07.463)
We recently received a shipment of ~50 XT66C4 clamps and the individual perforated bag are emitting an incredibly strong odor. Is there any anticorrosive or preservative applied to the component or packaging?
YLohia  (posted 2021-08-06 04:59:54.0)
Hello, thank you for contacting Thorlabs. We're sorry to hear about the issues you're experiencing with these parts. The XT66C4 is anodized-- we just don’t color it black, so it goes through all the same process as the rest of our optomech parts. The only difference in the process is that the acid etch gives the part a satin finish. After the acid etch, the parts go through a number of rinse tanks, a deoxidation, a couple more rinse tanks, then anodizing and some more rinse tanks. There should be no smell. I have reached out to you directly to obtain more information.
Emilio Graff  (posted 2020-10-08 10:09:02.08)
The XT66C5 blank platform is great for mounting custom stuff (e.g. cameras). In my client's current application, that's exactly what they wanted, except the camera was too long. So I used your CAD (you have inspired so many custom designs in my career - you have no idea) to make a longer version of XT66C5 that could allow for mounting the camera with all four screws. Except now I have to buy XT66C5's just for the small clamping piece, screws, and washers. As you can imagine, that's still cheaper than making my own (even at quantities of ~20, like my last order). So I would love it if you sold just the clamping piece with screws and hardware. Or maybe even allow buying both "halves" of XT66C5 separately. I would handily pay $20 for the clamping piece; my main concern now is that I'm going to have 20 chunks of aluminum and no use for them. Thank you, and thank you, for over a decade of enabling designs - either with your parts or the Frankensteins I've created off your CAD models.
llamb  (posted 2020-10-14 02:39:44.0)
Thank you for your feedback! We will take your suggestion into consideration for a potential catalog offering. For the meantime, I have reached out to you directly to discuss a quote for the XT66C5's component pieces on their own.
user  (posted 2017-09-15 10:07:03.883)
Is there any possibility to make a Platform like XT66C5 Blank Clamping Platform with two/three M6 threaded holes (distance 25mm/12.5 mm)?
tfrisch  (posted 2017-09-26 03:03:12.0)
Hello, thank you for contacting Thorlabs. You may be able to use XT66C4 (slotted clamping platform) with XE25T3/M (low profile M6 nut), but if you would like to pursue a custom M6 threaded platform, please reach out to us at TechSupport@Thorlabs.com
Back to Top

66 mmレール用取付けプラットフォーム

XT66D2-50 Mounting Platform
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
LMR12Ø1インチ光学素子用レンズマウント、固定リング1個付属、#8-32タップ穴 (インチ規格)
PH22Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2インチ(インチ規格)
TR12Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ1インチ(インチ規格)
XT66D2-50166 mmレール用取付けプラットフォーム、M6用ザグリ穴3つ付き、長さ50mm
XT66C2166 mmレール用両面アリ溝式クランプ、長さ40mm
XT66-500166 mmコンストラクションレール、長さ500 mm
SH25S03811/4"-20ステンレススチール製キャップスクリュ、長さ3/8インチ、25個入り(インチ規格)
View Metric Product List
型番数量Description
Metric Product List
LMR1/M2Ø25 mm~Ø25.4 mm光学素子用レンズマウント、固定リング1個付属、M4タップ穴 (ミリ規格)
PH50/M2Ø12 mm~Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ50 mm(ミリ規格)
TR30/M2Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ30 mm (ミリ規格)
XT66D2-50166 mmレール用取付けプラットフォーム、M6用ザグリ穴3つ付き、長さ50mm
XT66C2166 mmレール用両面アリ溝式クランプ、長さ40mm
XT66-500166 mmコンストラクションレール、長さ500 mm
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)

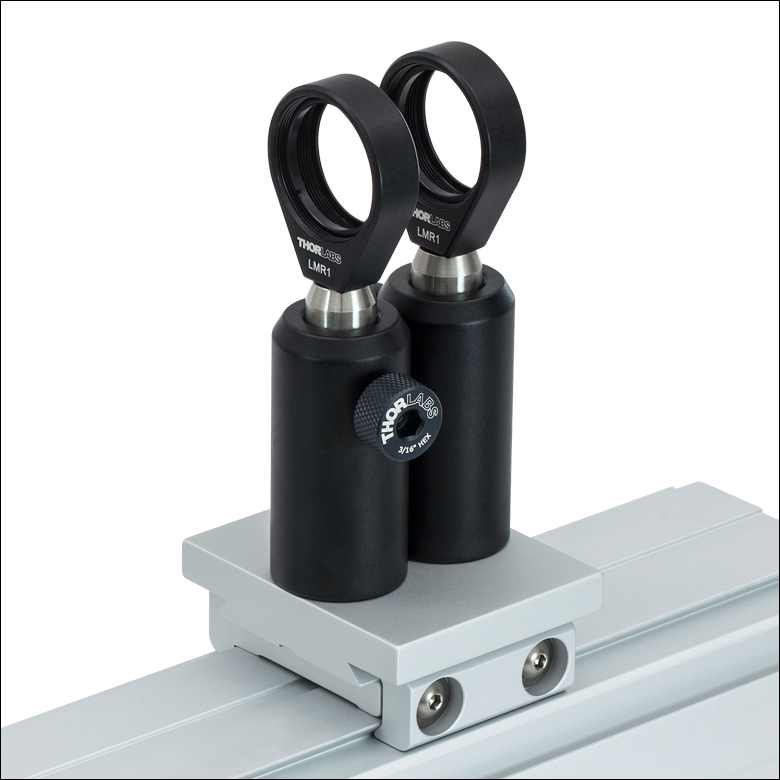

2つのポストホルダを取り付けたXT66D2-50
Slide Holder in a Custom System
Click for Details


MPPシリーズのØ38 mmポストに取り付けられた取付けプラットフォームMPR8(/M)

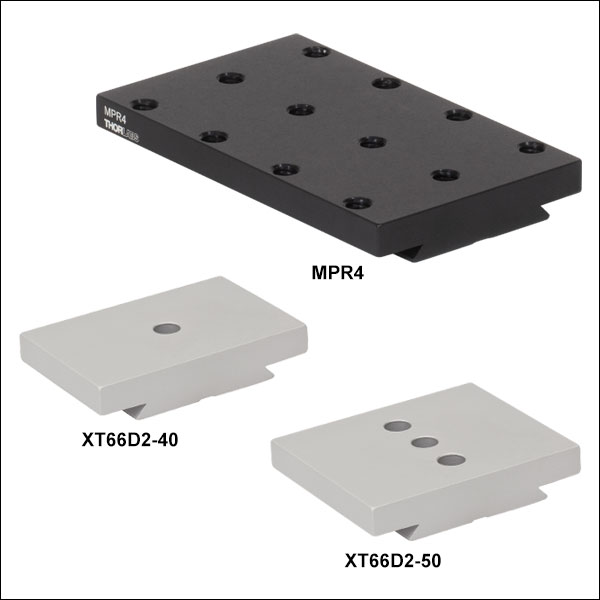

  • ザグリ穴またはネジ穴付き
    • MPR4/M: M6 x 1.0ネジ穴12個、長さ100 mm
    • MPR8/M: M6 x 1.0ネジ穴24個、長さ200 mm
    • XT66D2-40: M6用ザグリ穴1個、長さ40 mm
    • XT66D2-50: M6用ザグリ穴3個、長さ50 mm
  • レールにアリ溝式クランプで固定
  • 66 mmレールへのポストポストホルダ、または台座付きポストの取付けに適した製品

レール用プラットフォームMPR4(/M)およびMPR8(/M)の長さは、それぞれ100 mmおよび200 mmです。どちらもM6 x 1.0タップ穴が25.0 mm間隔で配列されています。各プラットフォーム底面の66 mmのアリ溝構造は、66 mm レール用のクランプ/ブラケット取付けプラットフォーム、および高剛性スタンド用のMPPシリーズポストと整合しており、取付けが可能です。クランプXT66C4にプラットフォームを最も伸ばした状態で固定したとき(アリ溝の両方の固定ネジで固定できる範囲)、プラットフォームの最先端で支えられる荷重は9 kgです。

取付けプラットフォームXT66D2-40およびXT66D2-50には、取付け穴としてM6用ザグリ穴が前者には1つ、後者には3つ付いています。プラットフォームXT66D2-40の長さは40 mmで、これは両面アリ溝式クランプXT66C2と同じです。一方、長さ50 mmのプラットフォームXT66D2-50には、 Ø12 mmまたはØ12.7 mmポストに直接取付けられた3つのコンポーネントや、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストホルダに取付けられた2つのコンポーネントを、互いに近接してそれぞれ設置することができます(右の写真参照)。これらのプラットフォームのザグリ穴には、標準のキャップスクリュをお使いいただけます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
MPR4 Support Documentation
MPR466 mm片面アリ溝式レール、1/4"-20タップ穴付き、4" x 2.36"(インチ規格)
¥8,245
7-10 Days
MPR8 Support Documentation
MPR866 mm片面アリ溝式レール、1/4"-20タップ穴付き、8" x 2.36"(インチ規格)
¥17,887
7-10 Days
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT66D2-40 Support Documentation
XT66D2-4066 mmレール用取付けプラットフォーム、M6用ザグリ穴1つ付き、長さ40mm
¥2,441
7-10 Days
XT66D2-50 Support Documentation
XT66D2-5066 mmレール用取付けプラットフォーム、M6用ザグリ穴3つ付き、長さ50mm
¥2,799
Today
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
MPR4/M Support Documentation
MPR4/M66 mm片面アリ溝式レール、M6 x 1.0タップ穴付き、100 mm x 59.9 mm(ミリ規格)
¥8,245
7-10 Days
MPR8/M Support Documentation
MPR8/M66 mm片面アリ溝式レール、M6 x 1.0タップ穴付き、200 mm x 59.9 mm(ミリ規格)
¥17,887
7-10 Days
Back to Top

66 mmレール用アリ溝式プラットフォーム、タップ穴付き

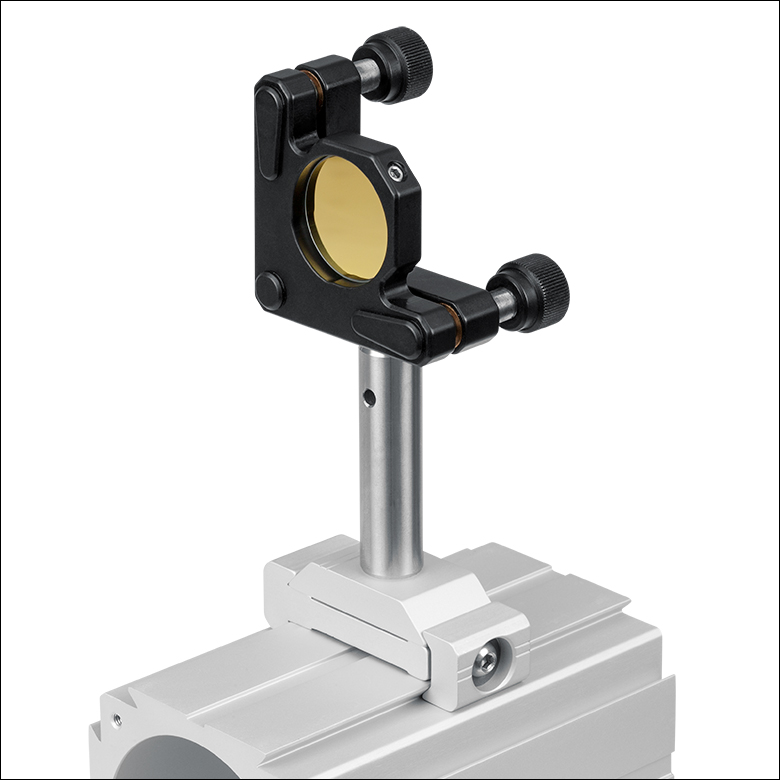

XT66DE1 Tapped Dovetail
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
ME1-M011保護膜付き金ミラー (円形) -Ø25.4mm -厚さ3.2mm
KM1001キネマティックマウント、Ø25 mm~Ø25.4 mm光学素子用
TR21Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
XT66DE1166 mmレール用アリ溝式プラットフォーム、1/4"-20タップ穴付き、長さ20mm (インチ規格)
XT66C1166 mmレール用両面アリ溝式クランプ、長さ20mm
XT66-100166 mmコンストラクションレール、長さ100 mm
SS25S05011/4”-20ステンレス製止めネジ、長さ1/2インチ、25個入り(インチ規格)
View Metric Product List
型番数量Description
Metric Product List
ME1-M011保護膜付き金ミラー (円形) -Ø25.4mm -厚さ3.2mm
KM1001キネマティックマウント、Ø25 mm~Ø25.4 mm光学素子用
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
XT66DM1166 mmレール用アリ溝式プラットフォーム、M6タップ穴付き、長さ20mm (ミリ規格)
XT66C1166 mmレール用両面アリ溝式クランプ、長さ20mm
XT66-100166 mmコンストラクションレール、長さ100 mm
SS6MS121M6 x 1.0ステンレス製止めネジ、長さ12 mm、25個入り(ミリ規格)
タップ穴付きアリ溝式プラットフォームは部品1つの取付けに使用可能

このネジ穴(タップ穴)付きアリ溝式プラットフォームを使用して、オプトメカニクス部品1つを66 mmレールシステムに取付けることができます。右図のように、両面アリ溝式クランプXT66C1を使用してXT66レールに取り付けるのに適したサイズになっています。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
XT66DE1 Support Documentation
XT66DE166 mmレール用アリ溝式プラットフォーム、1/4"-20タップ穴付き、長さ20mm (インチ規格)
¥1,825
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
XT66DM1 Support Documentation
XT66DM166 mmレール用アリ溝式プラットフォーム、M6タップ穴付き、長さ20mm (ミリ規格)
¥1,825
Today
Back to Top

66 mmレール用アリ溝式プラットフォーム、スロット穴付き

app shot
Click to Enlarge

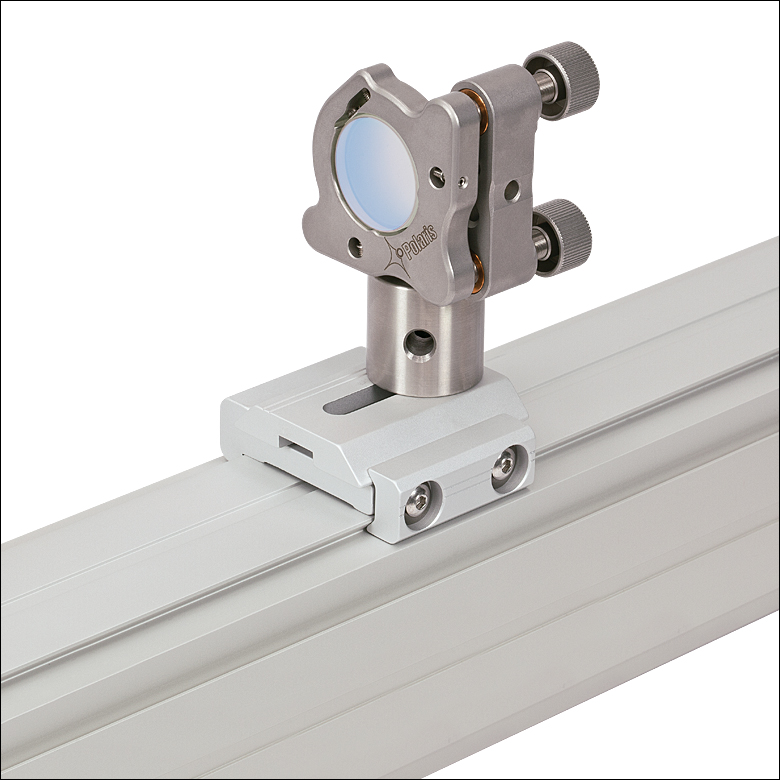

ピラーポストに取り付けたPolaris®(旧製品)をスロット穴付きプラットフォームXT66C2で66 mmレールに固定

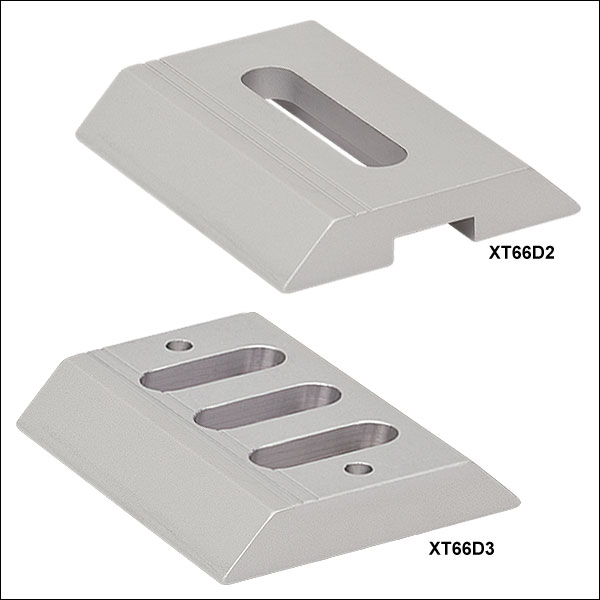

  • XT66D2: 長手方向に1つのM6ザグリ溝スロット
  • XT66D3: 幅方向に3つのM6ザグリ溝スロット
  • レールにアリ溝式クランプで固定
  • 低頭チャネルネジまたは薄型Tナット(別売)の使用を推奨

この長さ50 mmのアリ溝式プラットフォームには1つまたは3つのザグリ溝があるので、アクセサリをX軸またはZ軸方向に自由に取り付けることができます。 XT66D2のザグリ溝はレールの軸に平行ですが、XT66D3のザグリ溝は、レールの幅方向に(軸とは垂直に)配置されています。 また、XT66D3には、MT1/Mなどの単軸移動ステージを取り付ける際に使用するØ3.2 mmの取付け用の穴も2つ付いています。

この取付け用アリ溝は最低限の高さしかないため、標準のM6(または1/4”-20)キャップスクリュを完全に適応させるにはザグリ溝が浅すぎます。そのため、当社では代わりに低頭チャネルネジまたは薄型Tナットの使用をお勧めしています(製品詳細は下記参照)。

右の図は標準の66 mmレールにピラーポストと一緒に取り付けられたPolaris®ミラーマウント(旧製品)です。ザグリ溝付きのスロットを利用すると、締め付けて固定する前にピラーポストを適切に位置決めすることができます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT66D2 Support Documentation
XT66D266 mmレール用アリ溝式プラットフォーム、Z軸ザグリ溝1つ付き、長さ50mm
¥2,441
7-10 Days
XT66D3 Support Documentation
XT66D366 mmレール用アリ溝式プラットフォーム、X軸ザグリ溝3つ付き、長さ50mm
¥3,220
Today
Back to Top

66 mmレール用クランププラットフォーム

XT66C4 Clamping Platform
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
XT66-100166 mmコンストラクションレール、長さ100 mm
XT66C4166 mmレール用クランププラットフォーム、M6ザグリ溝、長さ40 mm
PH21Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2インチ(インチ規格)
TR1.51Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ1.5インチ(インチ規格)
SH25S03811/4"-20ステンレススチール製キャップスクリュ、長さ3/8インチ、25個入り(インチ規格)
GM1001Ø1インチ光学素子用ジンバル式ミラーマウント、固定リング1個付属(インチ規格)
PF10-03-M011保護膜付き金ミラー(円形)、Ø25.4 mm(Ø1インチ)
View Metric Product List
型番数量Description
Metric Product List
XT66-100166 mmコンストラクションレール、長さ100 mm
XT66C4166 mmレール用クランププラットフォーム、M6ザグリ溝、長さ40 mm
PH50/M1Ø12 mm~Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ50 mm(ミリ規格)
TR40/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ40 mm(ミリ規格)
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)
GM100/M1 Ø25 mm~Ø25.4mm光学素子用ジンバル式ミラーマウント、固定リング1個付属(ミリ規格)
PF10-03-M011保護膜付き金ミラー(円形)、Ø25.4 mm(Ø1インチ)
追加のクランプ無しにベースのレールに固定
  • 1つのM6ザグリ溝付き
  • 固定前はレールに沿ってスライド
  • 2.5 mmのボールドライバまたは六角レンチで固定ネジを締め付け

クランププラットフォームXT66C4にはレールの軸と平行にM6ザグリ溝が1つあり、2.5 mmのボール(六角)ドライバや六角レンチを使用して側面に付いている2つの固定ネジを締め付けて66 mmレールに直接固定することができます。このザグリ溝には標準のキャップスクリュをお使いいただけます。このクランプは、カスタム仕様の取付けオプションをご希望のお客様用にザグリ溝無しでもご用意しています(下記参照)。

また、クランププラットフォームの位置の微調整が必要な用途には、プラットフォーム用ポジショナークランプXT66Nをご用意しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT66C4 Support Documentation
XT66C466 mmレール用クランププラットフォーム、M6ザグリ溝、長さ40 mm
¥4,557
Today
Back to Top

66 mmレール用クランププラットフォーム、ザグリ溝無し

  • お客様による部品取付け用の機械加工が可能なザグリ溝無しのプラットフォーム
  • レール上をスライドしてロック固定可能
  • 固定ネジは2.5 mmボール(六角)ドライバまたは六角レンチで締め付け

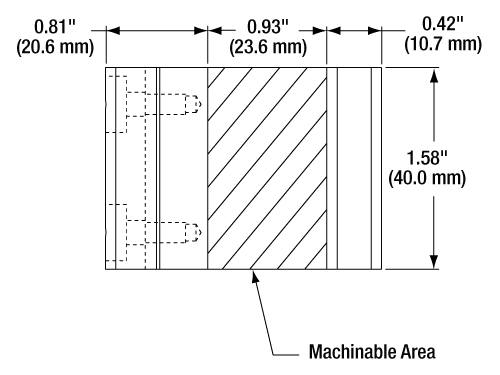

この溝無しタイプのクランププラットフォームXT66C5は、66 mmレールに部品を取り付ける目的でお客様ご自身が機械加工できる設計です。 すぐ上に掲載されているクランププラットフォームXT66C4とほとんど同じ設計ですが、M6のザグリ溝がありません。 このプラットフォームにはアルミ二ウム材が使われていますが、耐性が高く透明なアルマイト処理コーティング付きです。このプラットフォームで機械加工が可能な部分は右図で斜線で示されているように、底部のアリ溝部分と側面の2つの取付済み固定ネジ用のネジ穴深さと干渉しない部分に制限されます。

また、クランププラットフォームの位置の微調整が必要な用途には、プラットフォーム用ポジショナークランプXT66Nをご用意しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT66C5 Support Documentation
XT66C5Customer Inspired! 66 mmレール用クランププラットフォーム、ザグリ溝無し、長さ40 mm
¥4,557
7-10 Days
Back to Top

66 mmレール用ザグリ溝付き回転プラットフォーム

XT66RC Clamp Holding Mirror Mount
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
XT66-100166 mmコンストラクションレール、長さ100 mm
GM1001Ø1インチ光学素子用ジンバル式ミラーマウント、固定リング1個付属(インチ規格)
PF10-03-M011保護膜付き金ミラー(円形)、Ø25.4 mm(Ø1インチ)
XT66RC166 mmレール用ザグリ溝付き回転プラットフォーム
PH21Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2インチ(インチ規格)
SH25LP381低頭チャネルネジ、1/4”-20、長さ3/8インチ、100個入り(インチ規格)
TR1.51Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ1.5インチ(インチ規格)
View Metric Product List
型番数量Description
Metric Product List
XT66-100166 mmコンストラクションレール、長さ100 mm
GM100/M1 Ø25 mm~Ø25.4mm光学素子用ジンバル式ミラーマウント、固定リング1個付属(ミリ規格)
PF10-03-M011保護膜付き金ミラー(円形)、Ø25.4 mm(Ø1インチ)
XT66RC166 mmレール用ザグリ溝付き回転プラットフォーム
PH50/M1Ø12 mm~Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ50 mm(ミリ規格)
SH6M10LP1低頭チャネルネジ、M6 x 1.0、長さ10 mm、100個入り(ミリ規格)
TR40/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ40 mm(ミリ規格)
ザグリ溝に標準のオプトメカニクス部品を組み付け
  • 回転式のアリ溝付きプラットフォームであるためレールに部品が任意の角度で取り付け可能
  • M6の低頭チャネルネジや薄型Tナットが使用できるザグリ溝スロットが1個あり
  • 固定ネジは2.5 mmボール(六角)ドライバまたは六角レンチで締め付け

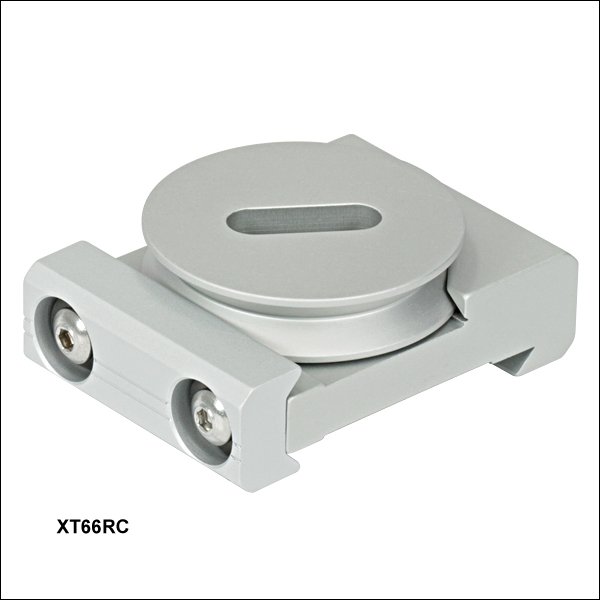

ザグリ溝付き回転プラットフォームXT66RCには回転できるザグリ溝があり、この穴によりM6のネジ切加工付きのオプトメカニクス部品を取り付けできます。 このプラットフォームは薄型であるため、ザグリ溝は標準のM6キャップスクリュには浅すぎます。 そのため、当社では代わりに下記掲載の低頭チャネルネジまたは薄型Tナットの使用をお勧めしています。

一方でこのプラットフォームは、両面アリ溝式クランプと組み合わせて使用すれば、ベースレールに2番目のレールを任意の角度で取り付けられます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT66RC Support Documentation
XT66RC66 mmレール用ザグリ溝付き回転プラットフォーム
¥11,270
7-10 Days
Back to Top

低頭チャネルネジと薄型Tナット、66 mmレール用

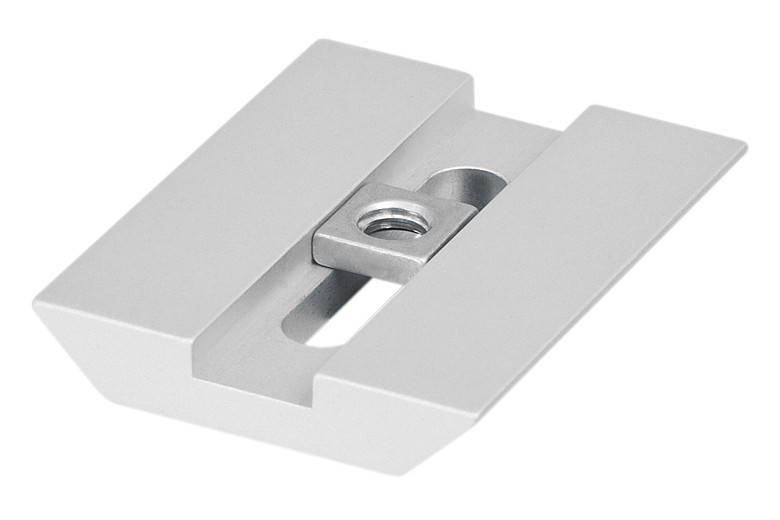

Low-Profile T-Nut in Counterbored Slot
Click to Enlarge

ザグリ穴スロットに挿入された薄型Tナット
Low-Profile Channel Screw in Counterbored Slot
Click to Enlarge

ザグリ穴スロットに挿入された低頭チャネルネジ
Standard Cap Screw Protrudes from Counterbored Slot
Click to Enlarge

標準的なキャップスクリュでは頭部がザグリ穴スロットから突き出てしまいます

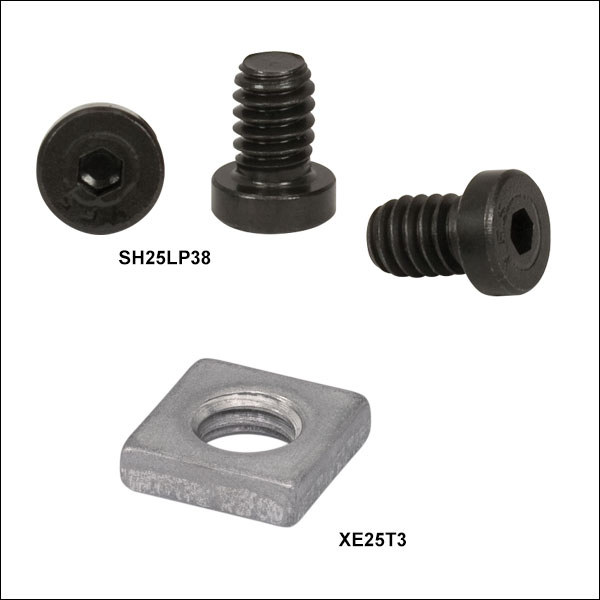

薄型Tナット(M6 x 1.0)と低頭チャネルネジ(M6 x 1.0)頭部の高さは共に低く作られているため、狭いスペースでもお使いいただくことができます。特にザグリ穴付き回転プラットフォームXT66RCや、スロット穴付きアリ溝式プラットフォームXT66D2およびXT66D3では、標準のキャップスクリュを使うにはザグリ穴が浅すぎるため、低頭チャネルネジおよび薄型Tナットの使用をお勧めします。

右の写真は、スロット穴付きアリ溝式プラットフォームXT66D2に取り付けられた標準のキャップスクリュ、低頭チャネルネジ、および薄型Tナットです。チャネルネジ頭部とTナットの高さは低いため、取り付けるアリ溝式クランプと干渉しません。

Item #ThreadingThread LengthHexHead HeightQuantityMaterial
SH25LP381/4"-200.38" (9.7 mm)1/8"0.13" (3.2 mm)100Steel,
Black Oxide Finish
SH25LP630.63" (15.9 mm)50
SH6M8LPM6 x 1.08 mm (0.31")4 mm4 mm (0.16")50
SH6M10LP10 mm (0.39")100
SH6M16LP16 mm (0.63")50
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
XE25T3 Support Documentation
XE25T3薄型Tナット、1/4”-20タップ穴、10個入り(インチ規格)
¥1,596
7-10 Days
SH25LP38 Support Documentation
SH25LP38低頭チャネルネジ、1/4”-20、長さ3/8インチ、100個入り(インチ規格)
¥3,776
Today
SH25LP63 Support Documentation
SH25LP63低頭チャネルネジ、1/4”-20、長さ5/8インチ、50個入り(インチ規格)
¥3,017
In Stock Overseas
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
XE25T3/M Support Documentation
XE25T3/M薄型Tナット、M6 x 1.0タップ穴、10個入り(ミリ規格)
¥1,596
Today
SH6M8LP Support Documentation
SH6M8LP低頭チャネルネジ、M6 x 1.0、長さ8 mm、50個入り(ミリ規格)
¥2,522
Today
SH6M10LP Support Documentation
SH6M10LP低頭チャネルネジ、M6 x 1.0、長さ10 mm、100個入り(ミリ規格)
¥3,776
Today
SH6M16LP Support Documentation
SH6M16LP低頭チャネルネジ、M6 x 1.0、長さ16 mm、50個入り(ミリ規格)
¥3,017
Today
Back to Top

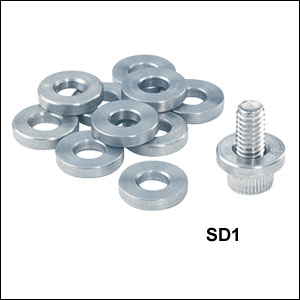

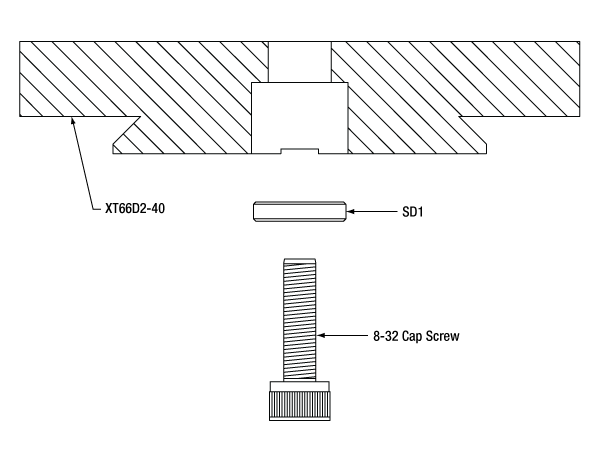

ザグリ穴用アダプターリング

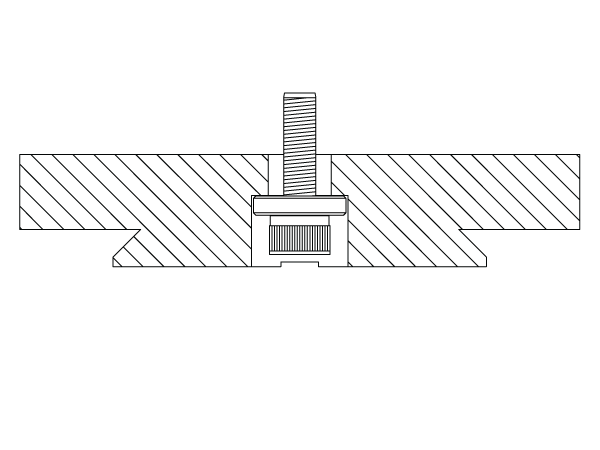

Assembled View
Click to Enlarge

組立て済みの図
Exploded View
Click to Enlarge

ザグリ穴用アダプターリングSD1とXT66D2-40の展開図
  • M6ザグリ穴でM4キャップスクリュを使用するためのアダプターリング
  • 1パック10個入り
  • 低頭チャネルネジや薄型Tナットを使用する部品の#8-32ネジ規格には対応しません。

アダプターリングSD1を使うと、M4キャップスクリュをM6のザグリ穴で使えるようになります。 ステンレススチール製で、LMRシリーズの固定式レンズマウントなどのM4ネジ切加工付きオプトメカニクス部品を、ポストやポストホルダを使わずに取付けプラットフォームXT66に直接組み付けられるようになります。

なお、このアダプターリングは、66 mmレール用のスロット付きアリ溝式プラットフォームXT66D2やXT66D3、あるいはスロット穴付き回転式プラットフォームXT66RCでは使用できませんのでご注意ください。これはスロット穴の深さがアダプターリングとキャップスクリュの両方を差し込むには浅すぎるためです。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SD1 Support Documentation
SD1ザグリ穴用アダプターリング、M4-M6、10個入り
¥1,262
Today
Last Edited: Aug 29, 2013 Author: Dan Daranciang
