特長
- 66 mmレールおよびレール用部品をしっかりと安定して取付け
- スライド構造で調整と取付けが簡単
- クランプ設計により、ドロップイン式の簡単取り付けができ、かつレールをしっかりと締め付け可能
- ブラケット、クランプやキャリッジを用いることで、レールを直角につなぎ合わせて2次元や3次元の構造が構築可能
- レールを任意の角度でつなげるための回転式の部品もご提供
当社の66 mmレール用のクランプやブラケットは、2次元や3次元構造のレール構築物の基本構成部品です。
クランプ
クランプはレール上でスライドでき、位置決めの際にロック可能で、2本のレールをしっかりと固定する際に使います。 レールを、水平面や垂直の面に対して直角の角度で取り付ける部品、または水平な面に対して任意の角度で取り付ける部品をご用意しています。 クランプがレールのアリ溝型をつかむ部分は幅が広く嵌め合わせが容易で、きっちりとレールに結合します。既に取り付けられた部品をとりはずさずにレールの着脱ができます。
ブラケット
ブラケットには、66 mmレールと同じ断面を持つ短いアリ溝式形状があり、2次元または3次元で2本のレールを固定の角度で取り付けられます。 これらのブラケットはクランプと組み合わせて使用します。 この部品は単体のアルミニウムから機械加工されているので、剛性が高く丈夫です。
プラットフォーム
プラットフォームの底部には、別の部品の表面に接続できるクランプがあり、自由に回転させることができます。 ザグリ溝付き回転プラットフォームXT66RCでは360°回転が可能で、回転スライド式プラットフォームXT66RP1はレーザ刻印された目盛付きで±45°の回転ができます。
当社では66 mmレール用に様々なアクセサリをご提供しています。例としてクランプと角度アダプタ、ブレッドボード用マウント、取付けプラットフォーム、レール用キャリッジ、プラットフォーム用ポジショナークランプ、回転スライド式プラットフォーム、レールジョイント、レンズチューブアダプタがあります。 サイズアダプタを用いて34 mmと95 mmのレールを、XT66シリーズのセットアップに組み込むことで、事実上どのようなオプトメカニクスを用いたセットアップにも対応できる堅牢で多用途なツールになります。
| XT66 66 mm Optical Rail Accessories | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  |  |  |  |
| Rails | Clamps and Angle Brackets | Mounting Platforms | Rail Platform Positioners | Rail Carriage | Breadboard Mounting | Rotation Slide Platform | Cage System Mounts | Lens Tube Adapter | Rail Joiner | Size Adapters |
使用例: シンプルペリスコープ
左図は66 mmレールシステムを用いて構築したシンプルペリスコープです。 2つの図は、同じ光学系を別の角度から見たもので、各部品の取付け方法が分かりやすくなっています。 図中の数字で示された部品は上表に掲載されており、下表にはこのペリスコープで使われたクランプと光学マウントがリストアップされています。
なお、この表には、ペリスコープに用いられたレンズやミラーは掲載されておりませんのでご注意ください。
| Label | Item #a | Description | Product Image |
|---|---|---|---|
| 1 | XT66-500 | 66 mm Construction Rail, L = 500 mm |  |
| 2 | XT66D2 | 50 mm Long Slotted Dovetail with One Z-Axis Counterbored Slot |  |
| 3 | XT66D2-50 | 50 mm Long XT66 Platform with Three 1/4"-20 (M6) Counterbores |  |
| 4 | XT66RA2 | Right-Angle Clamp for 66 mm Rails |  |
| 5 | XT66DP-500 | 66 mm Double Dovetail Rail, L = 500 mm |  |
| 6 | XT66DE1 | 20 mm Long, 1/4"-20 Tapped Dovetail for 66 mm Rails |  |
| Additional Items | |||
| XT66C1 | 20 mm Long Double Dovetail Clamp for 66 mm Rails |  | |
| XT66C2 | 40 mm Long Double Dovetail Clamp for 66 mm Rails |  | |
| MA45-2 | 45° Mounting Adapter, Compatible with KM100 and KM200 |  | |
| KM100 | Ø1" Kinematic Mirror Mount |  | |
| LMR1 | Ø1" Lens Mount |  | |
Click to Enlarge

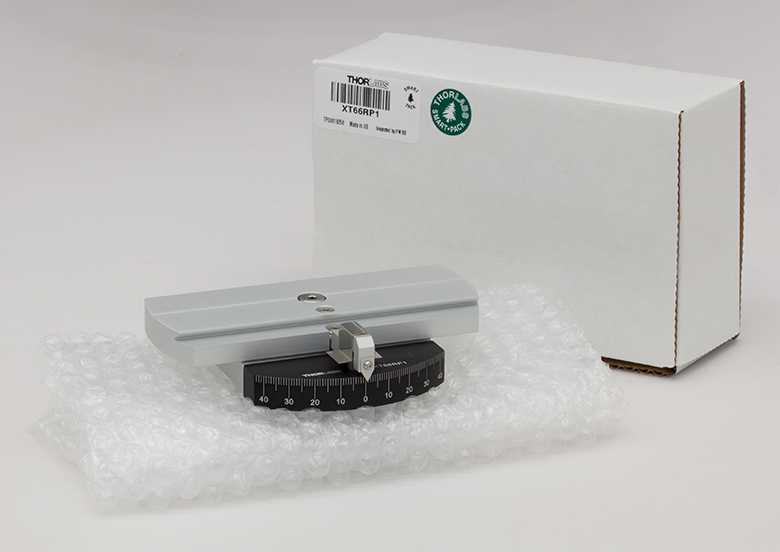

XT66RP1 Packaging
| Item # | % Weight Reduction | CO2-Equivalent Reductiona |
|---|---|---|
| XT66RP1 | 23.17% | 0.99 kg |
Smart Pack
- Reduce Weight of Packaging Materials
- Increase Usage of Recyclable Packing Materials
- Improve Packing Integrity
- Decrease Shipping Costs
Thorlabs' Smart Pack Initiative is aimed at waste minimization while still maintaining adequate protection for our products. By eliminating any unnecessary packaging, implementing packaging design changes, and utilizing eco-friendly packaging materials for our customers when possible, this initiative seeks to improve the environmental impact of our product packaging. Products listed above are now shipped in re-engineered packaging that minimizes the weight and the use of non-recyclable materials.b As we move through our product line, we will indicate re-engineered packages with our Smart Pack logo.
| Posted Comments: | |
user
(posted 2022-05-19 16:31:37.61) I made a rail mounting system out of 66mm rail because I assumed it would lead to fast turn arounds and quick iteration. In hind sight, that was a horrible idea because 66mm rail accessories are chronically out of stock. I would spend more money if more of the parts were in stock. Instead I have to jerry rig solutions, and you're not seeing the proceeds of that. You are a good company with good products. Let me order them. jdelia
(posted 2022-05-20 01:05:18.0) Thank you for contacting Thorlabs. We apologize for the inconvenience you are experiencing. Unfortunately due to labor shortages and supply chain issues we are unable to consistently have all our parts readily available. We will do our best to increase the availability of our 66 mm rail components ludoangot
(posted 2018-12-04 22:05:14.367) How can the Rotation Slide Platform XT66RP1 be locked to a given angle? I can't find any reliable way to do so, the platform apparently is a friction fit design. Nothing is mentioned in the description about this, nor about the possibility or impossibility to lock it at an angle. YLohia
(posted 2018-12-06 04:06:12.0) Hello, thank you for contacting Thorlabs. Unfortunately, this item does not have the ability to be locked at an arbitrary position. I have contacted our marketing team to make this information clear on the website. I have also posted your feedback on our internal engineering forum for further consideration for design improvements. bill.easterday
(posted 2016-08-23 10:38:13.263) It would be great if a downloadable .pdf catalog listing all of the XT66 products was available. I could take a copy of it into our optics lab and simply mark it up to build a shopping list. Unfortunately, I couldn't find an all-inclusive listing in one place on the Thorlabs web site. |
ズーム

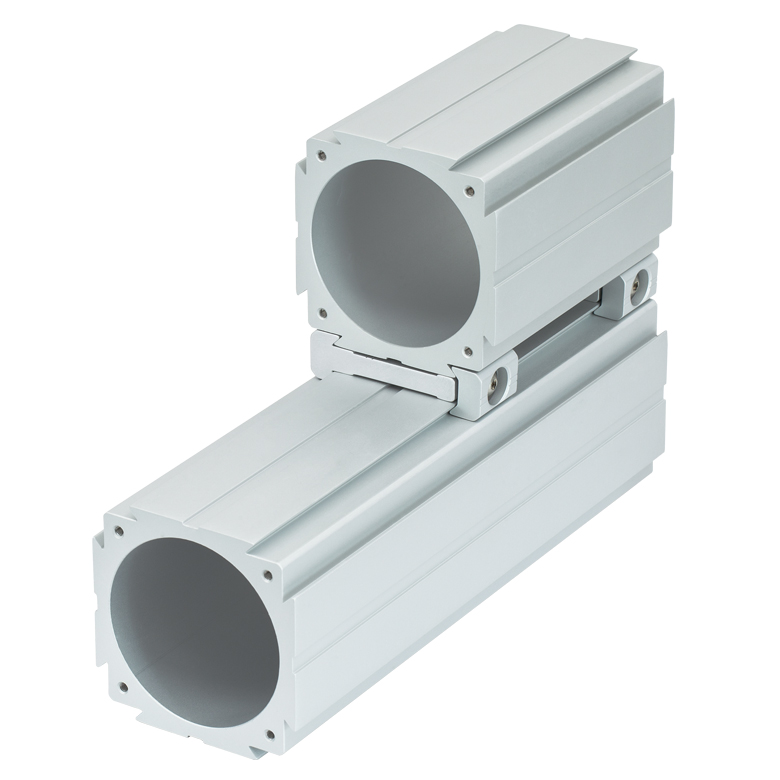

Click to EnlargeクランプXT66C1が長いレールの一部を平行に保持
- レールやアクセサリの間にクランプ
- レールを互いに平行に取付け

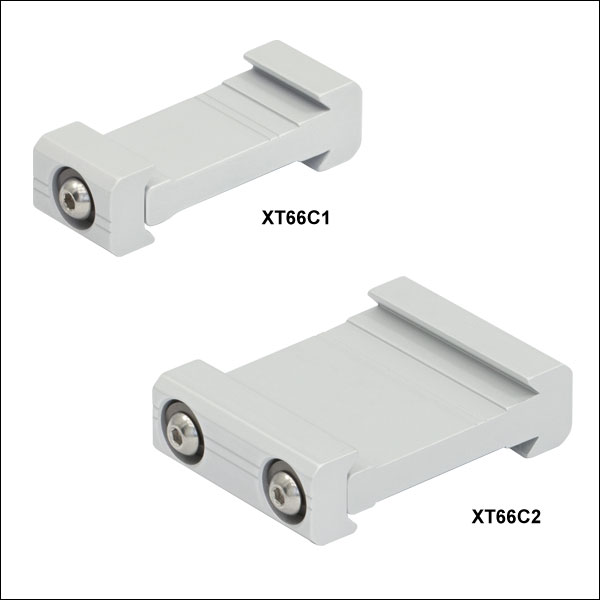

- XT66C1: 長さ20 mmのクランプ
- XT66C2: 長さ40 mmのクランプ

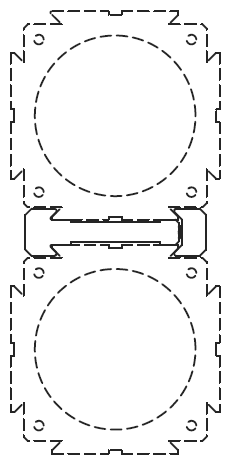

66 mmレール用アリ溝式クランプは、XT66シリーズのレールと部品をしっかりと平行に接続できます。20 mmと40 mmの2つのサイズからお選びいただけます。
右図のように2個のXT66C1をペアで使用すると、ねじれ歪みを抑え、クランプが取り付けられている長さにわたって2本のレールを平行に保ちます。クランプ1個のみの使用をご希望の場合、接地面の広いXT66C2のご使用をお勧めします。XT66C2は、アリ溝式取付けプラットフォームXT66D2-40への取付けにも適したサイズです。
ズーム

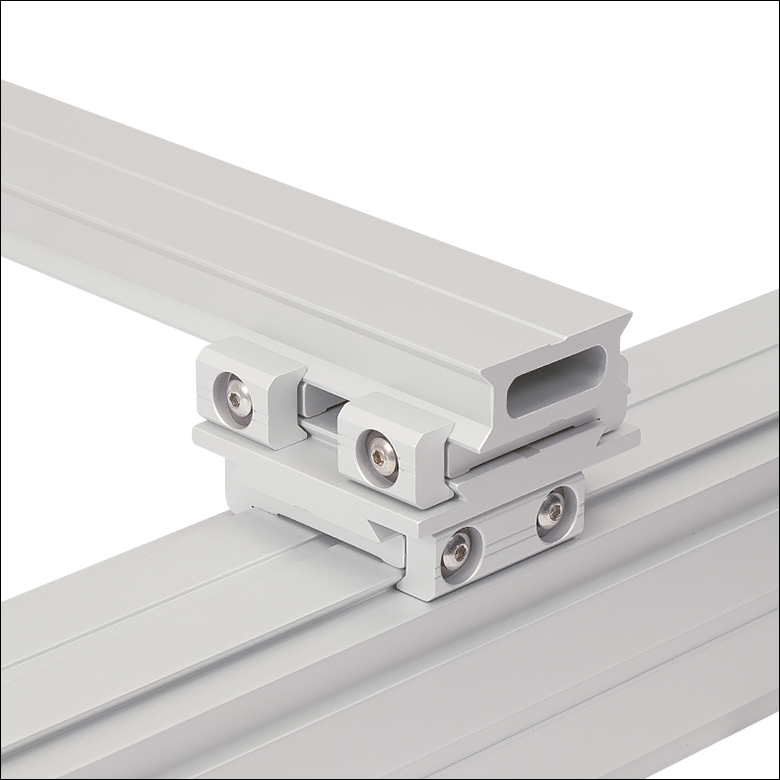

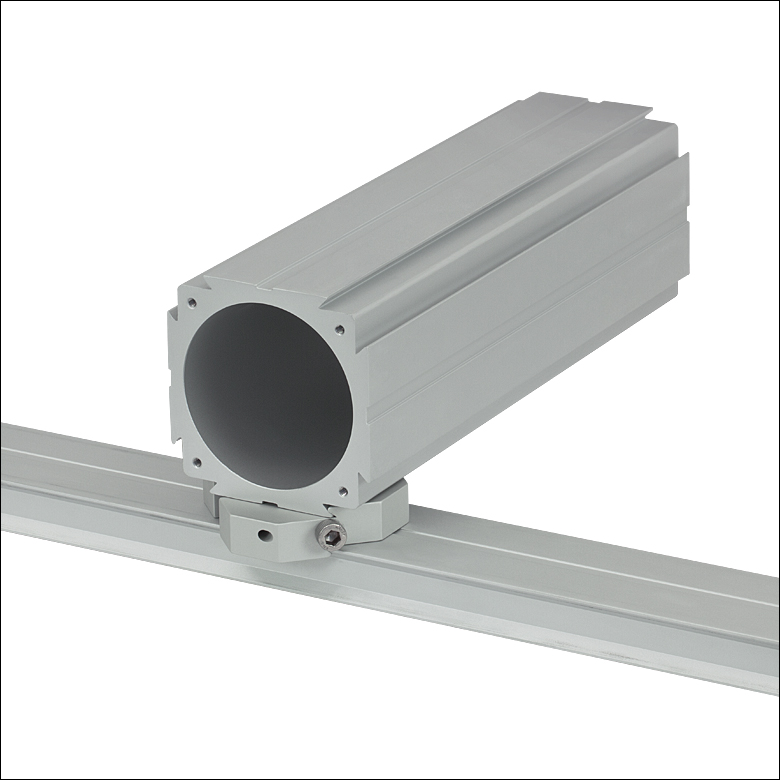

Click to Enlarge66 mmレールを直角に保持するXT66CC
- XT66シリーズのレール2本を直角に接続するコンパクトなクランプ
- ネジ1個のクランプ機構

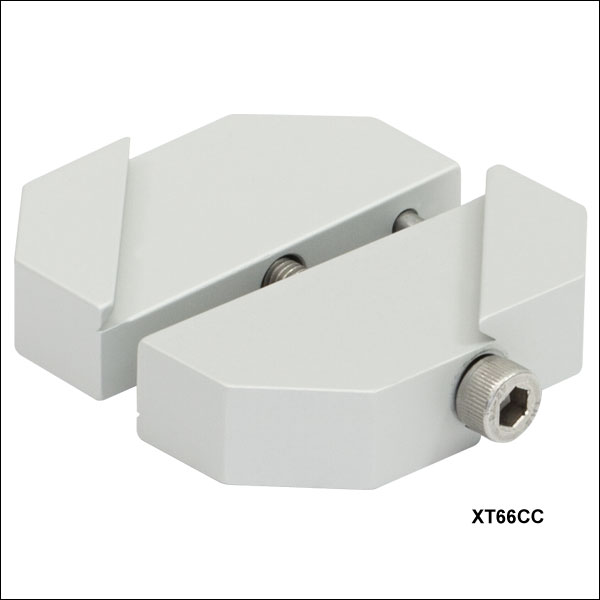

XT66CCシリーズのクロスクランプは、2本のレールやアクセサリを互いに90°の角度で取り付けるように設計されています。ネジ1個で締められるので、調整や再配置も容易です。上部と下部にあるクランプ面は長さ20 mmです。
2本のレールを直交ではない配置にする場合は、下記でご紹介している両面アリ溝式回転クランプXT66RDをご検討ください。
ズーム

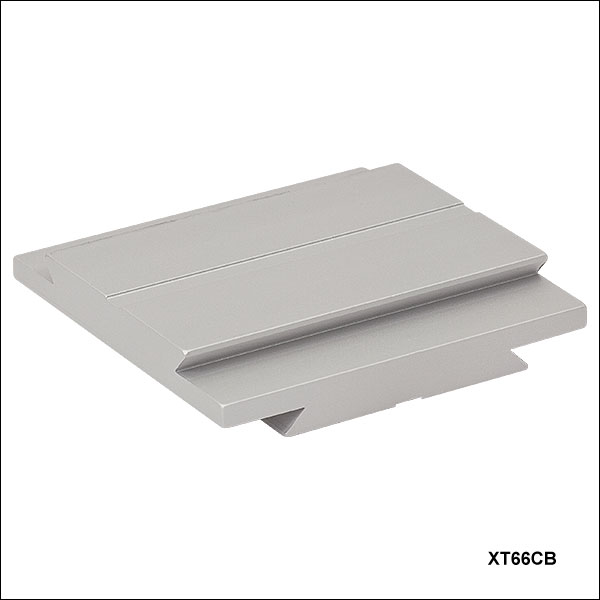

Click to Enlarge2本の66 mmレールを直角に保持するXT66CB
- 2本の66 mmレールを90°で接続
- アリ溝式クランプと一緒に使用
クロスブラケットXT66CBは、2本の66 mmレールを90°に交差させることができます。通常このクロスブラケットはアリ溝式クランプと一緒に使用されます。クロスクランプXT66CCが使用できない、もしくは望ましくない場合にご使用いただけます。ブラケットのアリ溝式部分の長さは60 mmです。
ズーム

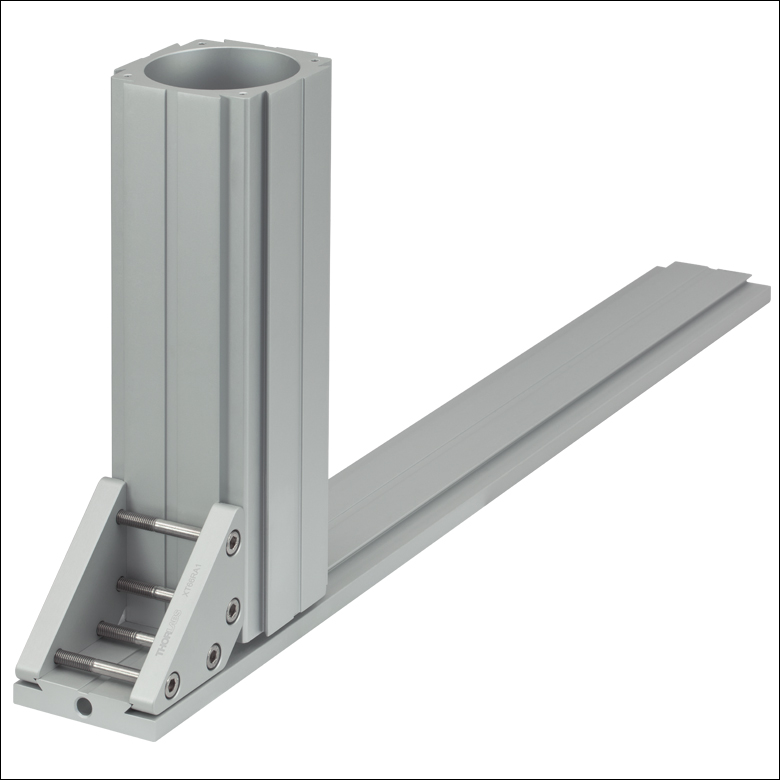

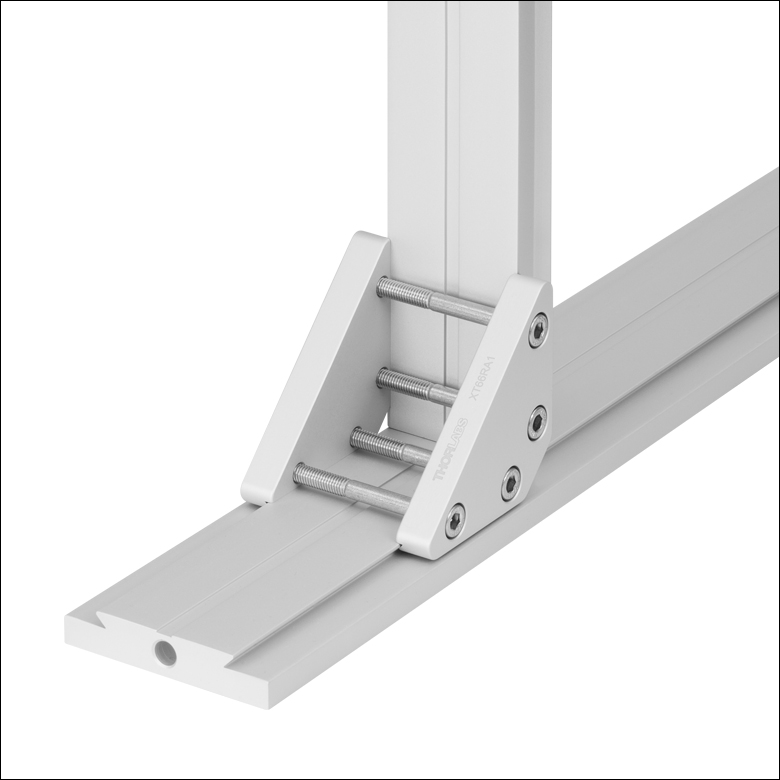

Click to Enlargeベースのレールに対して垂直に取り付けられた66 mmレール
Click to Enlargeベースのレールに対して垂直に取り付けられた両面アリ溝式レール
- レールを90°で水平もしくは垂直に接続
- 当社の両面アリ溝式クランプよりも大きな取付け面
- 直角接続を補強

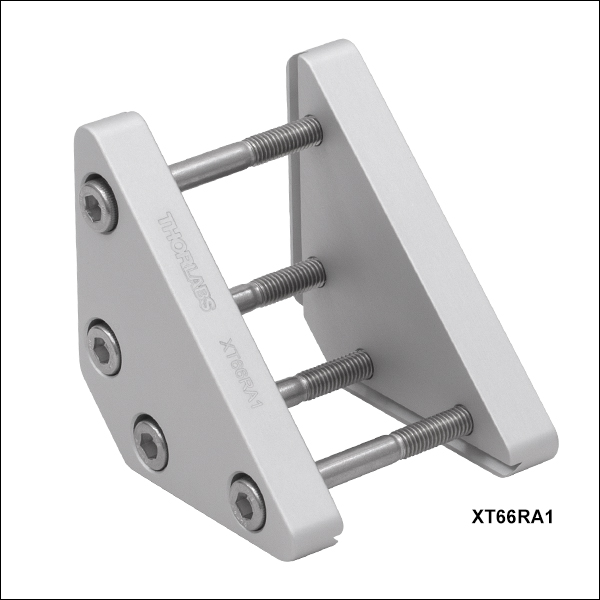

直角クランプXT66RA1は、2本のレールをしっかりと保持する高耐荷重なクランプで、3次元のレール構造の構築に適しています。 長い斜面によってレールを90°に交差させて固定でき、2重ネジのクランプ機構によって安定性にも優れています。
ズーム

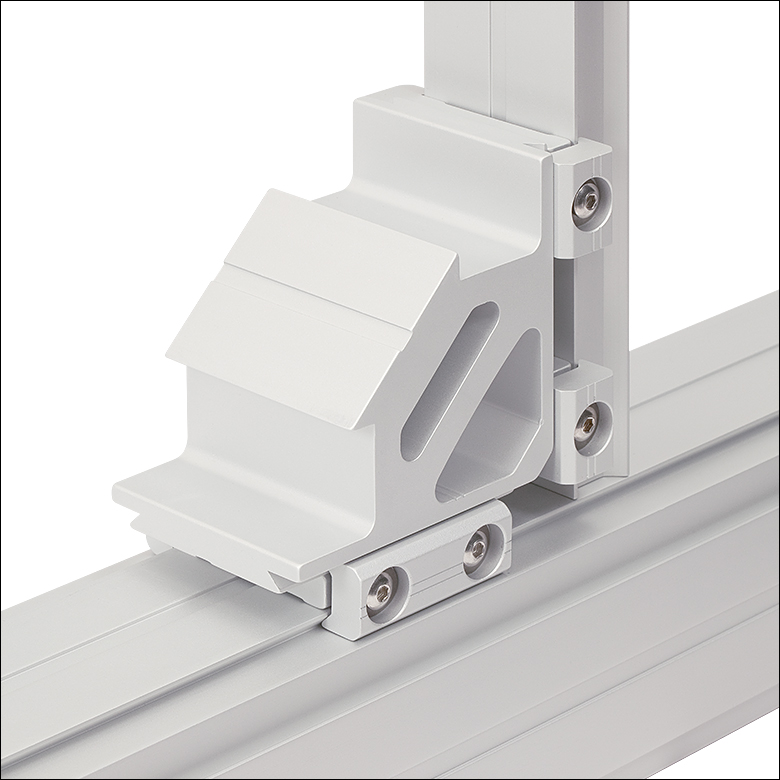

Click to Enlargeアリ溝式クランプを用いた直角接続
- 66 mmレールを90°で2次元もしくは3次元に配置
- 3つのアリ溝を1つのブラケットに一体化
- アリ溝式クランプと一緒に使用
- 剛性強化に優れた単一アルミ押出成型による機械加工

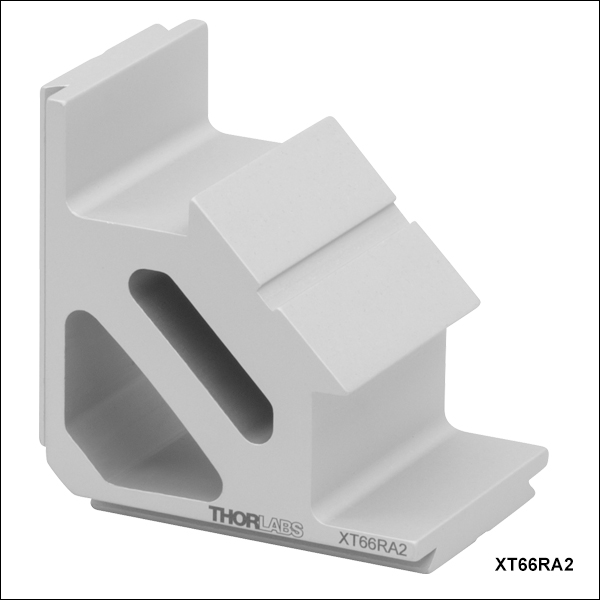

直角ブラケットXT66RA2には同時に使用できる3つのアリ溝が付いています。2つのアリ溝はレールを水平または垂直に取付けるため90°で配置され、3つ目のアリ溝は斜面に組み込まれています。この3つ目のアリ溝は45°に配置され、取り付けられたレールを回転させて1つの接合部で3次元構造を構築することが可能です。
ズーム

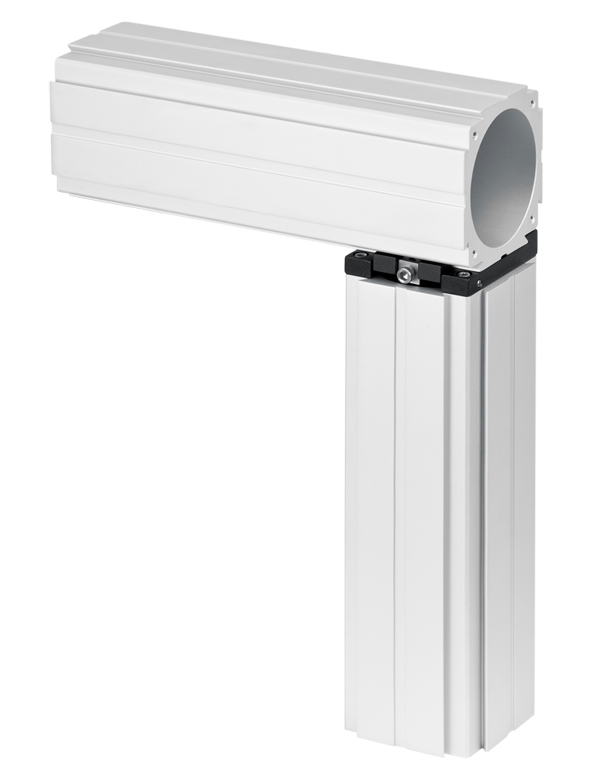

- 2本のレールの側面と端面を接続して90°の角度を形成
- クランプ機構が側面にあるので作業が容易
- オプトメカニクス部品をレール側面に取付ける際にも使用

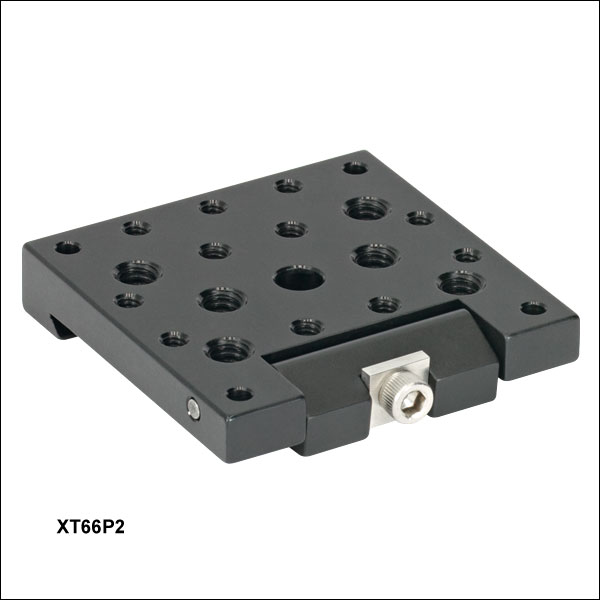

レールキャリッジXT66P2/Mの角には4個のザグリ穴があり、キャリッジは標準の66 mmレールの端面に4個のM3キャップスクリュ(付属しません)で取り付けられます。 この向きのとき、未接続のクランプアームを用いて、別の66 mmのレールを直角に取り付けられますが、この際には側面にあるM3の固定ネジを使います。 このアームの構造では、固定ネジを緩めた際に、レールを持ちあげるのに十分なスペースが確保できます。
またこのレールキャリッジはレールに直接取り付けられるので、オプトメカニクスを取付ける面積も十分に確保できます。 XT66P2/Mでは、狭い面積に6個のM6ネジ穴と11個のM4のネジ穴があり、さらに中央にM6のザグリ穴があります。
ズーム

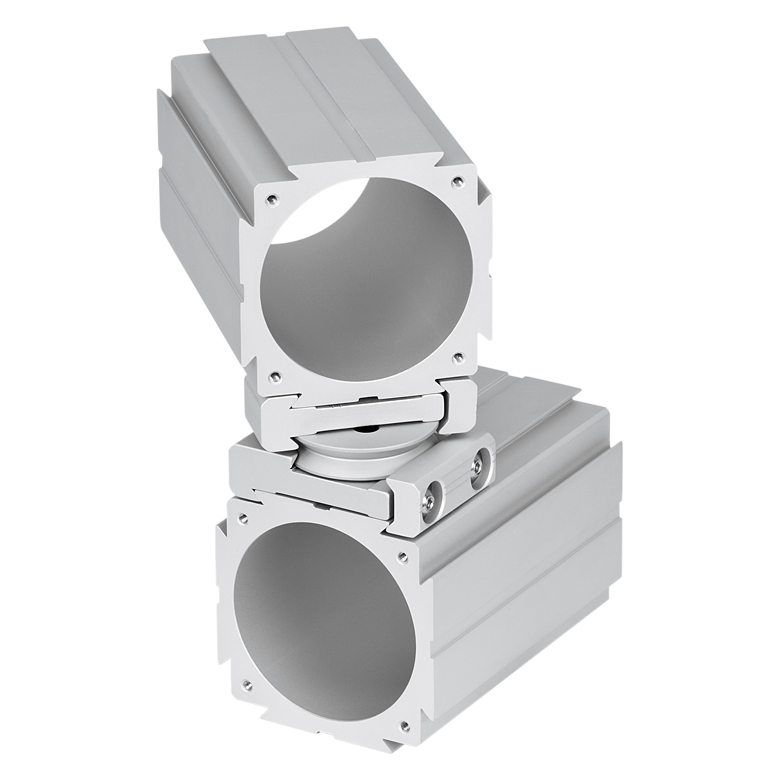

Click to Enlargeレールの側面と水平に部品を回転
- 円形のアリ溝式形状によってレール間でどの方向にも配置可能
- ベースのレールに直接締め付け
- 2つ目のレールの固定には追加のアリ溝式クランプ(上記掲載)が必要

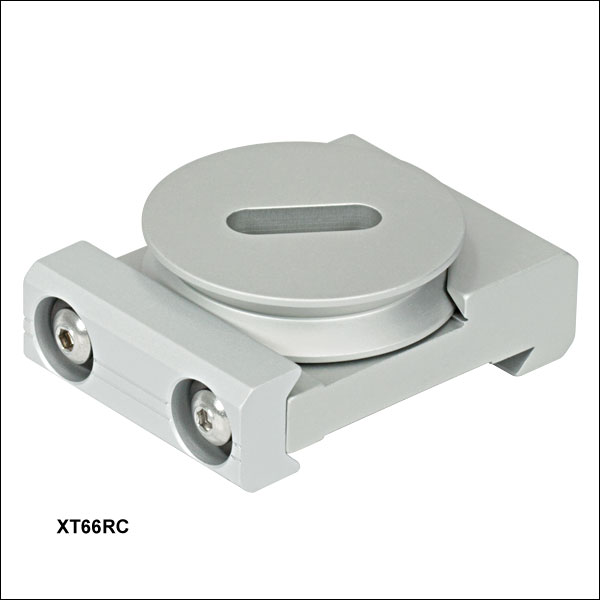

ザグリ穴付き回転プラットフォームXT66RCは、半径が対称な取外し可能のアリ溝式ディスクと長さ40 mmのクランプで構成されています。別売りの両面アリ溝式クランプは任意の角度でこのディスクに直接取付け可能で、取り付けたレールを360°連続的に回転させることができます。すぐ下でご紹介している両面アリ溝式回転クランプXT66RDは、この製品と類似していますが、上部にもパーツを取り付けられるように40 mmクランプがもう1つ付いています。
また、回転可能なザグリ溝によって、低頭チャネルネジまたは低頭Tナットを使用してM6規格に対応するオプトメカニクスを取り付けることもできます。
ズーム
Click to Enlarge

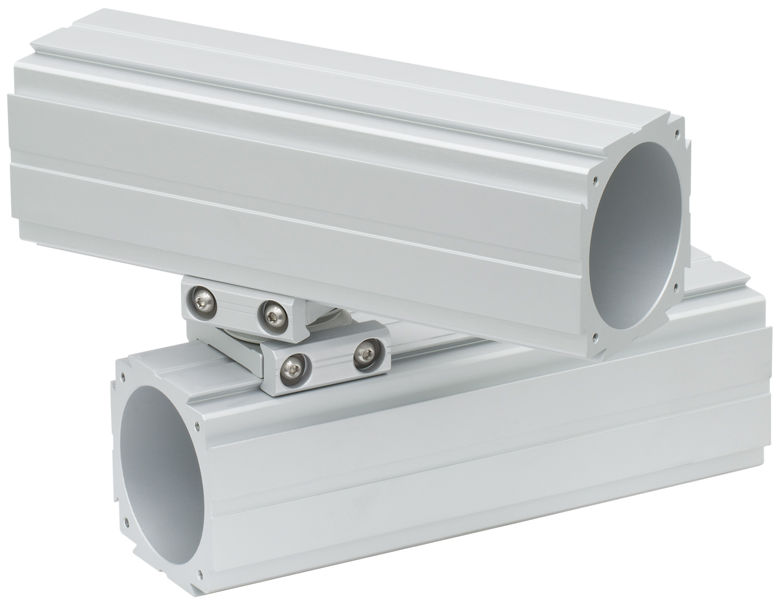

任意の角度で取り付けられた2本の66 mmレール
- 360°の回転が可能な2つの独立したクランプ
- レールとレールシステムの間で複雑な配置を構築

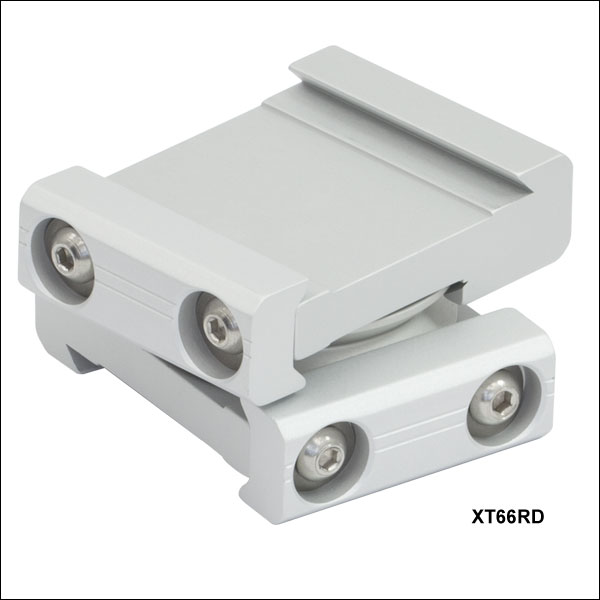

両面アリ溝式回転クランプXT66RDには1本のレールをもう1本に対して360°連続回転させるために必要なパーツが全て含まれています。 回転は、半径が対称な形状の取外し可能なアリ溝式ディスクによって行われます。この製品は、すぐ上でご紹介しているザグリ溝付き回転プラットフォームXT66RCに類似していますが、長さ40 mmのクランプが1つではなく2つ付いている点が異なります。
この2つの製品とは対照的に、上でご紹介しているXT66CCは90°固定でレールを回転可能で、長さ20 mmのクランプを使用しています。
ズーム

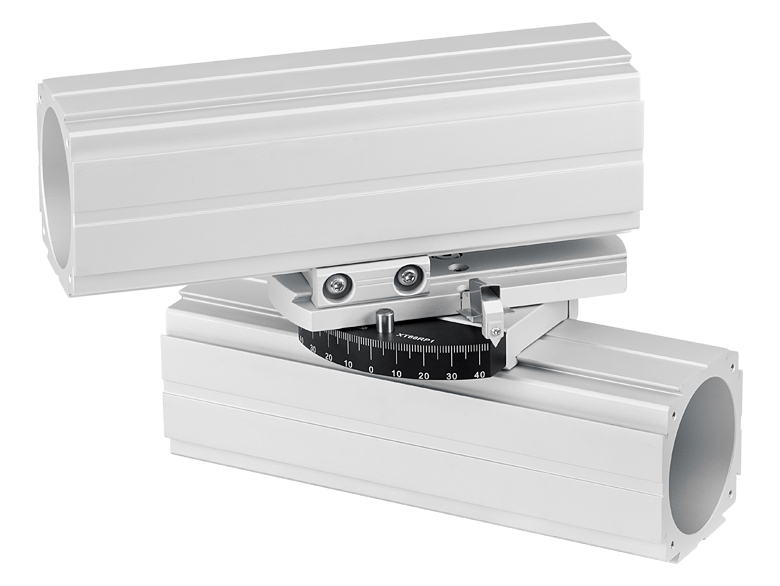

Click to Enlarge45°の角度で取り付けられた2本の66 mmレール
- 66 mmレールに直接取付け±45°回転
- 長さ127 mmのレールによって回転中心に対して取り付けた部品を移動
- レーザ刻印された1° 単位の読みやすい目盛

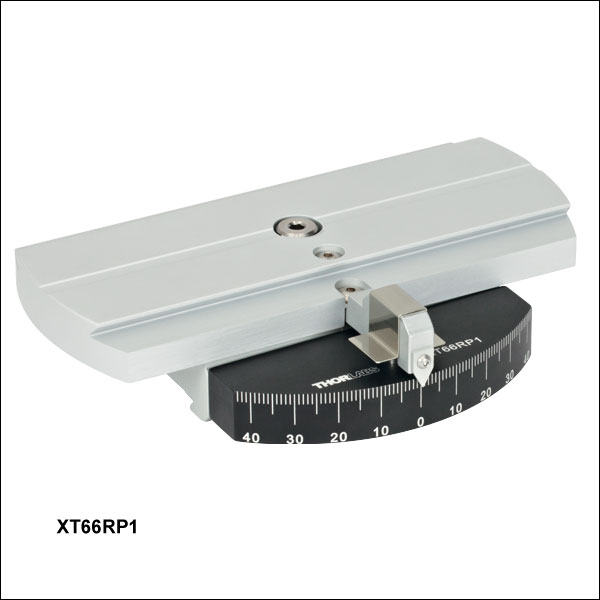

回転スライド式プラットフォームXT66RP1には、ベースレールの軸から最大±45°回転可能な長さ127 mmの取付け面があります。2個の固定ネジを使用して66 mmレールに直接固定できます。 レーザ刻印された目盛は1°単位で、取り付けたレールを正確に繰り返し回転させることができます。プラットフォームの位置は固定できませんが、意図しない移動や角度の変動は摩擦である程度抑制するような設計になっています。
